MANUAL DE USUARIO C7189R HONEYWELL

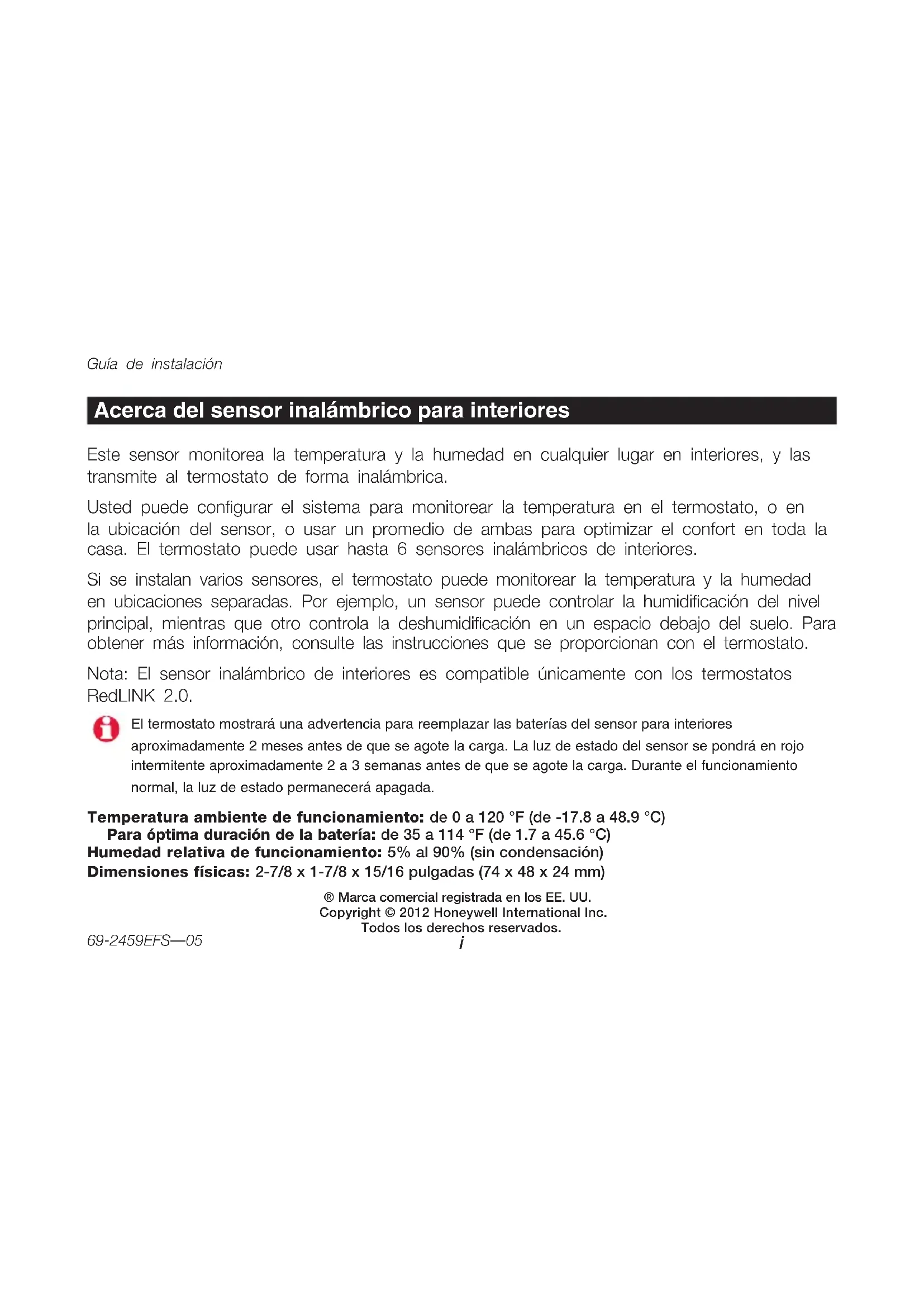

fonctionnement non souhaité.i 69-2459EFS—05 Guía de instalación ® Marca comercial registrada en los EE. UU. Copyright © 2012 Honeywell International Inc. Todos los derechos reservados. Acerca del sensor inalámbrico para interiores Este sensor monitorea la temperatura y la humedad en cualquier lugar en interiores, y las transmite al termostato de forma inalámbrica. Usted puede congurar el sistema para monitorear la temperatura en el termostato, o en la ubicación del sensor, o usar un promedio de ambas para optimizar el confort en toda la casa. El termostato puede usar hasta 6 sensores inalámbricos de interiores. Si se instalan varios sensores, el termostato puede monitorear la temperatura y la humedad en ubicaciones separadas. Por ejemplo, un sensor puede controlar la humidicación del nivel principal, mientras que otro controla la deshumidicación en un espacio debajo del suelo. Para obtener más información, consulte las instrucciones que se proporcionan con el termostato. Nota: El sensor inalámbrico de interiores es compatible únicamente con los termostatos RedLINK 2.0. El termostato mostrará una advertencia para reemplazar las baterías del sensor para interiores aproximadamente 2 meses antes de que se agote la carga. La luz de estado del sensor se pondrá en rojo intermitente aproximadamente 2 a 3 semanas antes de que se agote la carga. Durante el funcionamiento normal, la luz de estado permanecerá apagada. Temperatura ambiente de funcionamiento: de 0 a 120 °F (de -17.8 a 48.9 °C) Para óptima duración de la batería: de 35 a 114 °F (de 1.7 a 45.6 °C) Humedad relativa de funcionamiento: 5% al 90% (sin condensación) Dimensiones físicas: 2-7/8 x 1-7/8 x 15/16 pulgadas (74 x 48 x 24 mm)Sensor inalámbrico para interiores

Instale 2 baterías alcalinas AAA nuevas. La luz de estado se pondrá en verde intermitente durante poco tiempo. Si se pone en rojo intermitente, las baterías no están en buenas condiciones. Instalación de las baterías y conexión del sensor al termostato

Instale las baterías y, luego, ingrese al modo de configuración inalámbrica en el termostato. Presione y suelte el botón CONNECT (conectar) para conectar el sensor inalámbrico al termostato. Presione y suelte CONNECT (conectar). Después de una breve demora, la luz de estado se encenderá en verde durante 15 segundos. Si la luz de estado está roja, el sensor no se conectó al termostato. Consulte la nota. Verifique que el termostato esté en el modo de configuración inalámbrica y que el sensor de interiores esté al menos a 2 pies (61 cm) del EIM o del termostato.2 69-2459EFS—05 Guía de instalación Instalación del sensor en una ubicación adecuada

1.8 m) sobre el piso. Para garantizar la lectura precisa de la temperatura, elija un

lugar alejado de los conductos de ventilación y no exponga a la luz solar directa. 1 Retire la placa de pared e instálela a una distancia de 4 a 6 pies (1.2 a 1.8 m) del piso en una pared interior. Perfore agujeros de 3/16 in (4.8 mm) en paneles de yeso, y de 7/32 in (5.6 mm) en yeso. 2 Sujete bien el sensor en la placa de pared tal como se muestra. Si reemplaza un termostato o un módulo de interfaz del equipo: debe desconectar el sensor para interiores del dispositivo usado. Para desconectarlo, presione y mantenga presionado el botón CONNECT (conectar) del sensor para interiores hasta que la luz de estado se encienda ámbar (mantenga presionado durante aproximadamente 10 segundos). Luego, siga los pasos de la página 1 para volver a conectar el sensor para interiores a la red inalámbrica. M32936ASensor inalámbrico para interiores

69-2459EFS—05 Garantía limitada de 5 años Honeywell garantiza, por el término de cinco (5) años a partir de la fecha de compra por parte del consumidor, que este producto, sin incluir las baterías, no presentará defectos en los materiales ni en lo referente a la mano de obra, en condiciones normales de uso y de servicio. Si en algún momento durante el período de vigencia de la garantía se determina que el producto es defectuoso o que funciona mal, Honeywell lo reparará o lo reemplazará (a elección de Honeywell). Si el producto presenta defectos, (i) devuélvalo, con la factura de venta o cualquier otro comprobante de compra, al lugar donde lo compró o (ii) llame al Servicio al cliente de Honeywell al 1-800-468- 1502. El Servicio al cliente decidirá si el producto debe ser devuelto a la siguiente dirección: Honeywell Return Goods, Dock 4 MN10-3860, 1885 Douglas Dr. N., Golden Valley, MN 55422, o si se le puede enviar un producto de reemplazo. Esta garantía no cubre los gastos de extracción ni de reinstalación. Esta garantía no se aplicará si Honeywell demuestra que el defecto o el mal funcionamiento fueron causados por daños que se produjeron mientras el producto estaba en posesión de un consumidor. La única responsabilidad de Honeywell será la de reparar o reemplazar el producto dentro de los términos mencionados anteriormente. HONEYWELL NO SERÁ RESPONSABLE DE LA PÉRDIDA NI DAÑO DE NINGÚN TIPO, QUE INCLUYE CUALQUIER DAÑO INCIDENTAL

DE CUALQUIER GARANTÍA, EXPRESA O IMPLÍCITA, O DE CUALQUIER OTRA FALLA DE ESTE PRODUCTO. Algunos estados no permiten la exclusión ni la limitación de los daños incidentales o consecuentes, por lo que es posible que esta limitación no se aplique en su caso. ESTA GARANTÍA ES LA ÚNICA GARANTÍA EXPRESA QUE HONEYWELL REALIZA SOBRE ESTE PRODUCTO. LA DURACIÓN DE CUALQUIERA DE LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS LAS GARANTÍAS DE APTITUD E IDONEIDAD PARA UN FIN DETERMINADO, QUEDA, POR EL PRESENTE, LIMITADA A LA DURACIÓN DE CINCO AÑOS DE ESTA GARANTÍA. Algunos estados no permiten limitaciones en cuanto a la duración de una garantía implícita, por lo que es posible que la limitación anterior no se aplique en su caso. Esta garantía le otorga derechos legales específicos y es posible que usted goce de otros derechos que varían según el estado. Si tiene preguntas sobre esta garantía, escriba a Honeywell Customer Care, 1985 Douglas Dr, Golden Valley, MN 55422 o llame al 1-800-468-1502.4 69-2459EFS—05 Guía de instalación Información regulatoria Declaración de conformidad con las regulaciones FCC (Sección 15.19) (sólo en los EE. UU.) Este dispositivo cumple con la Sección 15 de las regulaciones FCC. El funcionamiento está sujeto a las dos condiciones siguientes:

1. Este dispositivo no debe causar interferencia perjudicial, y

2. Este dispositivo deberá aceptar cualquier interferencia que se reciba, incluso la interferencia que

pudiese causar el funcionamiento no deseado. Advertencia de la FCC (Sección 15.21) (sólo en los EE. UU.) Los cambios o las modificaciones que no hayan sido expresamente aprobados por la parte responsable del cumplimiento de las regulaciones podrían anular la autoridad del usuario para hacer funcionar el equipo. Declaración de la FCC sobre interferencias (Sección 15.105 (b)) (sólo en los EE. UU.) Este equipo fue probado y cumple con los límites de los dispositivos digitales clase B, conforme a la Sección 15 de las regulaciones FCC. Estos límites están diseñados para ofrecer una protección razonable contra la interferencia perjudicial en una instalación residencial. Este equipo genera, usa y puede irradiar energía de frecuencia de radio y, si no se instala y se utiliza según las instrucciones, puede producir una interferencia perjudicial en la comunicación radial. Sin embargo, no se garantiza que no habrá interferencia en una instalación particular. Si este equipo produce una interferencia perjudicial en la recepción televisiva o radial, lo cual puede determinarse al apagar y encender el equipo, se recomienda que el usuario intente corregir la interferencia con una o más de las siguientes medidas:

• Vuelva a orientar y ubicar la antena receptora.

• Aumente la distancia entre el equipo y el receptor.

• Conecte el equipo a un tomacorriente en un circuito diferente a aquel en el que está conectado el receptor.

• Consulte con su distribuidor o con un técnico experto en radio/televisión para recibir ayuda.Sensor inalámbrico para interiores

69-2459EFS—05 Información regulatoria Módulo de interfaz del equipo, termostatos y sensor para interiores Para cumplir con los límites de exposición RF que establece la FCC y el Industry Canada para la población en general/exposición no controlada, la o las antenas usadas para estos transmisores deben instalarse a una distancia de, al menos, 20 cm de todas las personas, y no deben ubicarse ni utilizarse junto con otra antena o transmisor. Sección 7.1.2 de RSS-GEN De acuerdo con las regulaciones del Industry Canada, este transmisor de radio puede funcionar únicamente utilizando un tipo de antena y una ganancia máxima (o inferior) aprobada para el transmisor por el Industry Canada. Para disminuir la interferencia potencial de radio con otros usuarios, el tipo de antena y su ganancia deben elegirse de tal forma que la potencia isótropa radiada equivalente (equivalent isotropically radiated power, e.i.r.p.) no sea mayor de lo necesario para una comunicación eficaz. Sección 7.1.3 de RSS-GEN El funcionamiento está sujeto a las dos condiciones siguientes:

1. Este dispositivo no debe causar interferencia, y

2. Este dispositivo deberá aceptar cualquier interferencia, incluso la interferencia que pudiese causar el
