MANUAL DE USUARIO EC 710SA METABO
¡La utilización inadecuada e insegura de este compresor puede resultar en la muerte o en lesiones serias!
Este manual contiene información importante sobre la seguridad del producto.
Antes de utilizar el compresor, lea y entienda bien este manual.
Guarde este manual as mano para que otras personas puedan leerlo antes de utilizar el compresor.

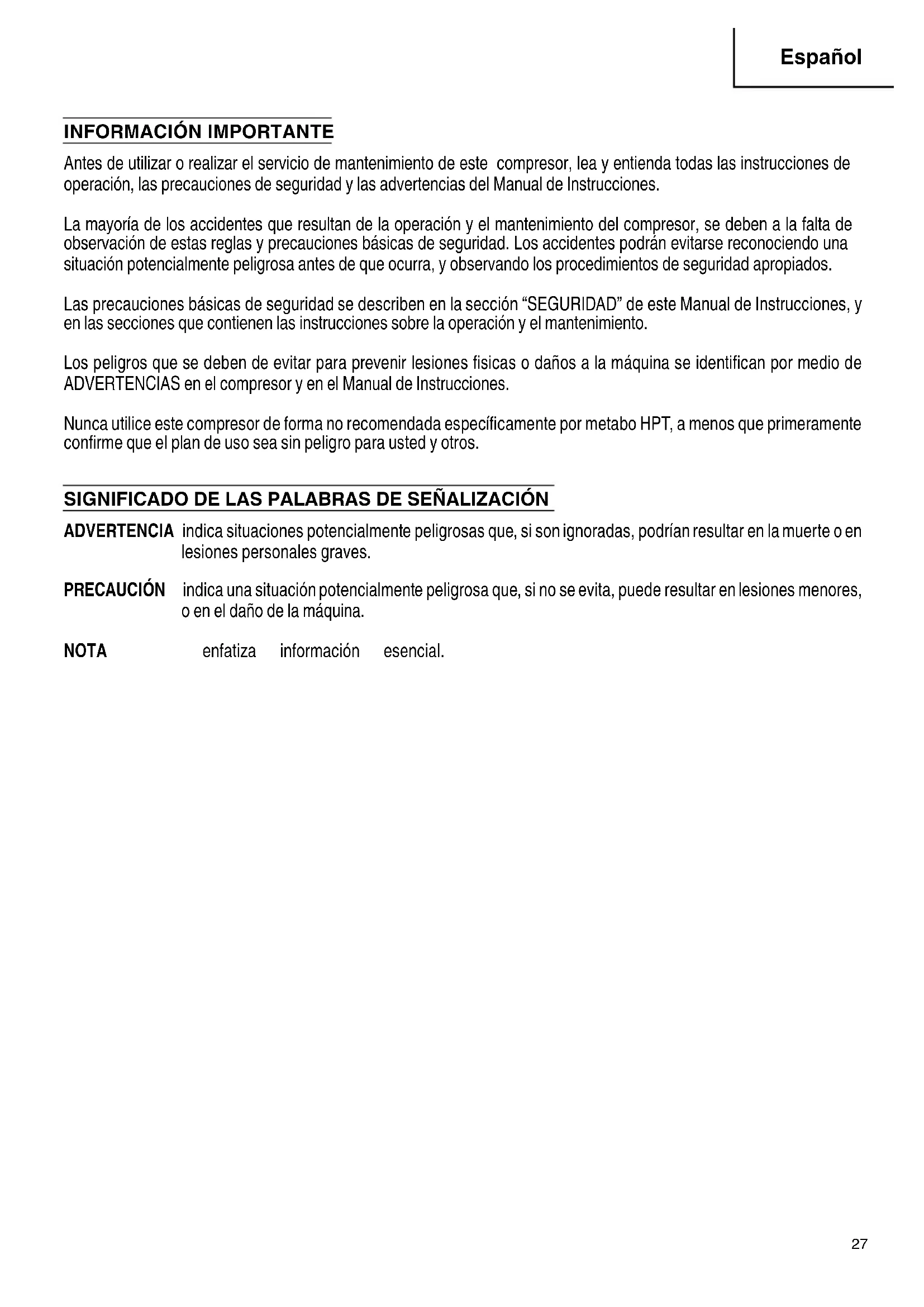

Antes de utilizar o realizar el servicio de mantenimiento de este compresor, lea y entienda todas las instrucciones de operación, las precauciones de seguridad y las advertencias del Manual de Instrucciones.
La mayoría de los accidentes que resultan de la operación y el mantenimiento del compresor, se deben a la falta de observación de estas reglas y precauciones básicas de seguridad. Los accidentes podrán evitarse reconociendo una situación potencialmente peligrosa antes de que ocurra, y observando los procedimientos de seguridad apropiados.
Las precauciones básicas de seguridad se describen en la sección "SEGURIDAD" de este Manual de Instrucciones, y en las secciones que contienen las instrucciones sobre la operación y el mantenimiento.
Los peligros que se deben de evitar para prevenir lesiones físicas o daños a la máquina se identifican por medio de ADVERTENCIAS en el compresor y en el Manual de Instrucciones.
Nunca utilice este compresor de forma no recomendada específicamente por metabo HPT, a menos que primeramente confirme que el plan de uso sea sin peligro para usted y otros.
SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN
ADVERTENCIA indica situaciones potencialmente peligrosas que, si son ignoradas, podrían resultar en la muerte o en lesiones personales graves.
PRECAUCIÓN indica una situación potencialmente peligrosa que, si no se evita, puede resultar en lesiones menores, o en el daño de la máquina.
NOTA enfatiza información esencial.
SEGURIDAD
INSTRUCCIONES DE SEGURIDAD IMPORTANTES PARA LA UTILIZACIÓN DEL COMPRESOR
ADVERTENCIA:
La utilización inapropiada o el manejo inseguo de este compresor, puede resultar en muerte o en lesiones físicas serias. Para evitar estos riesgos, siga estas instrucciones básicas de seguridad:
LEA TODAS LAS INSTRUCCIONES
1. NO TOCAR LAS PIEZAS MÓVILES.
No apoyar nunca las manos, los dedos u otras partes del cuerpo cerca de las partes móviles del compresor.
Nunca inserte sus dedos ni otros objetos en el ventilador cubierto. Esto accidentes y choques eléctricos.
2. NUNCA OPERAR SIN QUE TODAS LAS GUARDAS PROTECTORAS ESTÉN EN SU LUGAR.
Nunca opere este compresor sin que todas las guardas o elementos de protección estén en su lugar y en buenas condiciones de trabajo. Si por servicio o mantenimiento se requiere la remoción de una guarda o elemento de protección, asegure de reponer la guarda antes de reanudar la operación del compresor.
3. USAR SIEMPRE EQUIPOS DE PROTECCIÓN INDIVIDUAL.
Riesgo de lesiones. Usar siempre gafas protectoras conformes a la norma ANSI Z87.1, con protección lateral o protección ocular equivalente. No dirigir nunca el aire comprimido hacia personas o partes del cuerpo. Usar adecuadas protecciones del oído a causa del intenso ruido del fl ujo de aire durante el drenaje.
4. PROTÉJASE CONTRA CHOQUES ELÉCTRICOS.
Prevenir que su cuerpo tenga contacto con superficies con toma de tierra, tales como tubos, radiadores, estufas, y los recintos del refrigerador.
Este compresor de aire debe estar adecuadamente conectado a tierra. No exponer el compresor a la lluvia. Nunca operar la compresora en lugares húmedos o mojados.
Para reducir el riesgo de descarga eléctrica, no remueva la cobertura.
5. DESCONECTAR EL COMPRESOR.
Antes de iniciar cualquier servicio, inspección, mantenimiento, limpieza, reemplazo, o al examinar cualquier pieza, desconecte siempre el compresor de la toma de corriente y remueva el aire comprimido del tanque.
6. MARCHA NO-INTENCIONAL.
No porte el compresor mientras esté conectado a la fuente de corriente eléctrica o cuando el tanque de aire esté lleno de aire comprimido. Asegúrese de que m pebinterraptor de alimentación estéapagado antes de conectar el compresor a su fuente de alimentación.
7. ALMACENAR
EL
COMPRESOR
APROPIADAMENTE.
Cuando no esté siendo usado, el compresor debe ser almacenado en un lugar interior seco. Manténgalo fuera del alcance de los niños. Cierre el lugar de almacenamiento.
8. MANTENGA EL ÁREA DE TRABAJO LIMPIO.
Da lugar a ser lesionado en áreas conglomeradas. Despejar toda área de trabajo, herramientas no necesarias, despojos, muebles, etc.
9. CUIDAR LAS CONDICIONES DEL LUGAR DE TRABAJO.
Mantenga el área de trabajo bien illuminada y ventilada.
Opere el compresor en un área abierta alejada al menos 18 pulgadas (457 mm) de cualquier pared u objeto que pueda restringir el flujo de aire fresco hacia las aberturas de ventilación. No coloque trapos ni otros objetos en estas aberturas o cerca de ellas.
Riesgo de fuego o de explosión. No llevar ni operar el compresor ni dispositivo eléctrico alguno cerca del area del rociado. No utilice el compresor cerca de líquidos, ni gases inflamables. No colocar nunca objetos contra el compresor o encima del mismo.
El compresor produce chispas durante la operación. No utilice el compresor en lugares en donde haya laca, pintura, bencina, deluidor de pintura, gasolina, gases, compuestos adhesivo, ni materiales que sean combustibles o explosivos.
Asegúrese siempre de operar el compresor en una posición estable y segura, para prevenir el movimiento accidental de la unidad. Nunca opere el compresor en un techo ni en otra posición elevada.
No lo utilice nunca en una escalera o un soporte inestable. Utilice una manguera de aire adicional para llegar a ubicaciones altas.
Este compresor contiene algunas partes de use componentes que tienden a producir arcos o chispas uso y, por lo tanto, cuando se ubica en un garaje, debe
estar en una habitación o alojamiento proporcionado 16 para este propósito, y debe estar 18 pulgadas mm) o más por encima del suelo.
10. MANTENGA LOS COMPRESORES TAN LEJOS DEL ÁREA DE PULVERIZACIÓN COMO SEA POSIBLE.
Riesgo de fuego o explosión. No pulverice líquido inflamable en un área confinada. El área de pulverización debe estar bien ventilada. No fume mientras pulveriza ni pulverice donde haya chispas o una llama. Utilice una manguera de pistola de pulverización de 25 pies (7.6 mínimo y mantenga el compresor/motor al menos a 20 pies (6.1 m) de los vapores explosivos. No utilice este compresor de aire para pulv químicos. Sus pulmones pueden resultar dañados por la inhalación de gases tóxicos.
Puede ser necesario un respirador en entornos polvorientos o al pulverizar pintura. No mover mientras se pinta.
11. MANTENGA A LOS NIÑOS ALEJADOS.
No permita que nadie entre en contacto con el cable prolongador.
Los espectadores deberán mantenerse a distancia prudencial del área de trabajo.
12. VESTIR ADECUADAMENTE.
No utilice ropa suelta ni joyas, ya que pueden atraparse en las partes en moción.
Para contener el cabello largo, utilice cubiertas protectoras para cabello.
13. NO MALTRATE EL CABLE.
Nunca tire del cable para desenchuflario de la fuente de corriente eléctrica.
Mantenga el cable alejado de calor, aceites, y bordes cortantes.
14. MANTENGA EL COMPRESOR CON CUIDADO.
Siga el diagrama de mantenimiento (refiérase a la página 39).
Periódicamente inspeccione el cable, y si halla daños, llevar o enviar al centro de servicios autorizado para ser reparado. Inspeccione periódicamente los cables prolongadores y si están dañados, reemplácelos.
15. CABLES PROLONGADORES PARA EL USO EXTERIOR.
Cuando la compresora esté en uso exterior use solamente cable de extención designado para el uso al aire libre (exterior) así descrita en su etiqueta.
16. PRESTAR ATENCIÓN SIEMPRE.
(Pestar atención al efectuar todas las maniobras. Trabajar con conciencia y sentido común. No permita que el compresor opere desatendido. No ponerse de pie sobre el compresor. No usar el compresor cuando se está cansado. No usar nunca el compresor bajo el efecto de alcohol, drogas o fármacos que causen somnolencia.
17. COMPRUEBE SI HAY PIEZAS DAÑADAS O FUGAS DE AIRE.
Antes de utilizar el compresor, compruebe
dadadosamente sir hay algún protector u otra pieza
dañada a fin de determinar si puede funcionar
adecuadamente y realizar la función pretendida.
eriza Compruebeda alineación de las piezas móviles, si presenta ataduras o roturas, el estado del montaje, fuga de aire, o cualquier otra condición que pueda afectar la operación del compresor.
Un resguardo u otra parte que estén dañados deberán ser apropiadamente reparados o sustituidos en un centro de asistencia autorizado metabo HPT.
Tenga el circuito de presión defectuoso reemplazado por un centro de servicio autorizado metabo HPT.
No utilice el compresor si su circuito d marcha o de apagar (ON and OFF switch) no funcione.
18. NO USAR NUNCA EL COMPRESOR PARA APLICACIONES DIFERENTES A LAS ESPECIFICADAS.
No usar nunca el compresor para aplicaciones diferentes a las especificadas en el Manual de instrucciones.
Siguiendo todas las precauciones de seguridad de este manual y las instrucciones del fabricante del manual de aplicación.
No usar nunca aire comprimido para la respiración o respiración artificial.
19. UTILICE CORRECTAMENTE EL COMPRESOR.
Utilice el compresor de acuerdo con las instrucciones proveido aquí. Nunca permita que un niño, individuos no familiarizadas con su operación, ni perso autorizadas, usen el compresor.
20. MANTENGA TODOS LOS TORNILLOS, PERNOS Y PROTECTORES EN SU SITIO BIEN APRETADOS.
Mantenga todos los tornillos, pernos y protectores montados con seguridad. Verificar periódicamente sus condiciones.
21. MANTENGA EL RESPIRADERO DEL MOTOR LIMPIO.
El respirador del motor deberá mantenerse limpio para que el aire pueda circular libremente en todo momento. Verifi car con frecuencia si existen acumulación de polvo.
22. OPERAR EL COMPRESOR AL VOLTAJE ESPECIFICADO.
Operar la compresor al voltaje especificado en su etiqueta.
Si el compresor está en uso a un voltaje mayor que el voltaje especificado, resultaria en la anormal rápida revolución del motor, y pudiera producir daños a la unidad y quemar el motor.
Si el compresor está conectado a un circuito protegido por un fusible, utilice fusibles de demora de tiempo. Los fusibles de demora de tiempo deben presentar la marca "D" en Canadá y "T" en los Estados Unidos.
23. NUNCA UTILICE UN COMPRESOR DEFECTUOSO O QUE FUNCIONE ANORMALMENTE.
Si el compresor parece estar operando inusualmente, emitiendo vibraciones o ruidos extraños o exhibe cualquier otro tipo de defecto, deje de usarlo inmediatamente y solicite la reparación en un cero de servicio autorizado metabo HPT.
24. NO FROTAS LAS PARTES DE PLÁSTICO CON DISOLVENTES.
Los disolventes, como gasolina, diluidor de pintura, bencina, tetracloruro de carbono, y alco dañar y rajar las partes de plástico. No las limpie con tales disolventes.
Limpie las partes plástico con un paño suave ligeramente humedecido en agua jabonosa y séquelas bien.
Las piezas de reemplazo no fabricadas por metabo HPT puede anular la garantía, provocar el mal funcionamiento, y resultar en lesiones. Su proveedor dispone de piezas genuinas de metabo HPT.
26. NO MODIFICAR EL COMPRESOR.
No modificar el compresor. No taladre, suelde, parchee ni modifi que los tanques de aire. No haga ajustes en los componentes que controlan la presión del tanque. No altere las confi guraciones de presión operativa de fábrica. No ponerlo en función bajo presión o velocidad excesivas respecto a los valores recomendados por el fabricante. Contactar siempre
el centro de asistencia autorizado de met para todas las reparaciones. Una modificación no autorizada puede no sólo afectar las prestaciones del compresor sino también provocar accidentes al personal encargado de las reparaciones que no disponen de los conocimientos y competencias técnicas requeridas para efectuar correctamente las operaciones de reparación.
27. APAGUE EL INTERRUPTOR DE ALIMENTACIÓN CUANDO NO SE ESTÉ UTILIZANDO EL COMPRESOR.
Cuando no se esté utilizando el compresor, apague el interruptor de alimentación, desconecte el enchufe de la fuente de alimentación y abra la llave de vaciado para descargar el aire comprimido del tanque de aire.
28. NO TOCAR NUNCA LAS SUPERFICIES CALIENTES
Para reducir el riesgo de quemaduras, no toque la tubería de suministro, la válvula de verifi cación o la bomba.
Estas áreas pueden mantenerse calientes durante al menos 45 minutos después del apagado del compresor.
Espere a que el compresor se enfríe para realizar las
labores de servicio.
29. NO DIRIGIR NUNCA EL CHORRO DE AIRE HACIA PARTES DEL CUERPO.
Riesgo de lesiones físicas. No dirija el chorro de aire
que personas ni animales.
30. VACIAR EL DEPÓSITO
Riesgo de explosión. El agua se condensa en el depósito de aire. Si no se vacía, el agua puede corroer y desgastar el depósito de aire, exponiéndolo a riesgos de rotura.
Vaciar el depósito diariamente o después de 4 horas de uso. Para drenar el tanque de a las válvulas con lentitud e incline el compresor para vaciar el agua acumulada.
Mantenga la cara y otras partes corporales alejada de la salida de drenaje.
Utilice gafas de seguridad ANSI Z87.1 con protecciones laterales cuando drene, puesto que la suciedad puede caerle en la cara.
31. NO PARE EL COMPRESOR TIRANDO DEL ENCHUFE.
Esto podría producir daños a la unidad.
Utilice el interruptor de alimentación.
32. VERIFICAR QUE LA PRESIÓN DE SALIDA DEL COMPRESOR ESTÉ ESTABLECIDA EN UN VALOR INFERIOR A LA PRESIÓN MÁXIMA DE FUNCIONAMIENTO DEL INSTRUMENTO.
Una presión de aire excesiva provoca el peligro de explosión.
Controlar la máxima presión nominal indicada por el fabricante para los instrume accesorios. La presión de salida del regulador no deberá superar nunca el valor de presión máxima nominal.
33. LA VÁLVULA DE SEGURIDAD DEBERÁ FUNCIONAR CORRECTAMENTE.
Riesgo de explosión. Antes de poner en marcha el compresor, tire del anillo de la válvula de seguridad para asegurarse de que la válvula opera suavemente. Si la válvula de seguridad no se mueve apropiadamente podría ocurrir sobrepresurización y causar una ruptura del tanque de aire o una explosión. No utilice el compresor si la válvula de seguridad está bloqueada o no opera suavemente. Solicite que la válvula de seguridad defectuosa sea reparada a un centro de servicio autorizado metabo HPT.
34. EL USO DE ESTE PRODUCTO LO EXPONDRÁ A PRODUCTOS QUÍMICOS QUE EN EL ESTADO DE CALIFORNIA
Algunos polvos producidos por este producto contiene n sustancias químicas que, por lo que sabe en el Estado de California, pueden provocar cánce defectos congénitos y otros daños reproductivos.
s Algunosrejémpilosde estas sustancias son:
- compuestos de fertilizantes;
- compuestos de insecticidas, herbicidas y pesticidas,
- arsénico y cromo provenientes de madera de construcción tratada químicamente.
Para reducir la exposición a estas sustancias químicas, usar equipos de protección aprobados tales como máscaras antipolvos, especialmente diseñadas para fi ltra r las partículas microscópicas. El uso de este producto expone a sustancias químicas que, por lo que sabe en el Estado de California, pueden causar cáncer, defectos congénitos y otros daños reproductivos. Evitar inhala r vapores y polvos y lavarse las manos después de usar. Este producto contiene sustancias químicas, tales como plomo, que, por lo que se sabe en el Estado de California, causan cáncer, defectos congénitos y daños reproductivos. Lavarse las manos antes de usar.
PIEZAS DE REEMPLAZO
Para reparación, utilice solamente piezas de reemplazo idénticas.
Las reparaciones deberán realizarse solamente por un centro de servicio autorizado por metabo HPT.
SEGURIDAD — Continuación
INSTRUCCIONES PARA LA PUESTA A TIERRA
Este compresor debe conectarse a tierra mientras esté en uso para proteger al operador de choques eléctricos. El compresor esta equipado con un cable de tres conductores, y enchufe de tres terminales para encajar en un tomacorriente de tipo puesta a tierra. El conductor verde (o verde y amarillo) del cable es la puesta a tierra. Nunca conecte el conductor verde (o verde y amarillo) a un terminal activo. Si su unidad es para util con menos de 150 voltios, tendrá un enchufe como el mostrado en la ilustración (A) la tomacorrientes de dos contactos, existen adaptadores (C), e ilustrado en (B). La lengüeta rígida, el contacto, o el conductor de color verde del adaptador deberá conectarse a tierra permanente, como en el caso de un tomacorrientes adecuadamente puesto a tierra.
NOTA: El adaptador par puesta a tierra (C) está prohibido en Canadá por Código eléctrico canadiense, Parte 1. Por lo tanto, las instrucciones para su utilización no se aplican en Canadá.
Le recomendamos que nunca desarme el compresor ni trate de cambiar el sistema eléctrico. Las reparaciones deberán ser realizadas solo por centros de servicio metabo HPT. Si decide reparer el compresor usted mismo, tenga en cuenta que el conductor de color verde es del "puesta a tierra". Nunca conecte este conductor verde a un terminal "activo". Si reemplaza el enchufe del cable de corriente, cerciorarse de conectar el conductor verde solamente al contacto de puesta a tierra (más largo) de un enchufe de 3 contactos.
Si tiene dudas, llame a un electricista cualificado y haga que le compruebe la puesta del tomacorriente.
Clavija de
izarse
conexión a tierra
Caja de tomacorriente
conectada a tierra
(A)
Tomacorriente con puesta a tierra
(B)
Adaptador
(C)
Pestaña para tornillo de conexión a tierra
CABLE PROLONGADOR
Utilice solamente cables prolongadores que posean enchufes y tomacorrientes de tres contactos con puesta a tierra que acepten el enchufe del cable del compresor. Reemplace o repare los cables dañados.
Cerciórese de que el cable prolongador esté en buenas condiciones. Cuando utilice un cable prolongador, cercióres de que posea el calibre suficiente para dar paso a la corriente que su producto necesita. Un cable de menor calibre causaría una caída en voltaje en la línea, lo que resultaria en pérdida de potencia y recalentamiento. En la tabla siguiente se muestra el calibre correcto a utilizar dependiendo de la longitud del cable y el amperaje indicado en la placa de características. En caso de alguna duda, utilice un cable de mayor calibre siguiente. Cúanto menor sea el número de calibre, más pesado es el cable.
CALIBRE MÍNIMO DE LOS CABLES DE EXTENSIÓN
| Longitud total del cable en pies (Metros) |
| 0 – 25(0 – 7.6) | 26 – 50(7.9 – 15.2) | 51 – 100(15.5 – 30.5) |
| Amperaje Tamaño del cable (CALIBRE)Más de No Más de |
| 0 – 6 | 16 | 14 | 12 |
| 6 – 10 | 14 | 14 | 10 |
| 10 – 12 | 14 | 14 | 10 |
| 12 – 16 | 14 | 12 | No recomendado |
ADVERTENCIA:
Evite el riesgo de choque eléctricas. No utilice nunca este compresor con un cable de eléctrico dañado o frágil, lo mismo es aplicable a un cable prolongador. Inspeccione regularmente los cables eléctricos. Nunca utilice el compresor en agua, ni cerca del agua, ni en un ambiente en que puedan producirse choques eléctricos.
¡GUARDE ESTAS INSTRUCCIONES Y PÓNGALAS A DISPOSICIÓN DE OTROS USUARIOS DE ESTA HERRAMIENTA!
OPERACIÓN Y MANTENIMIENTO
NOTA:
La información contenida en este Manual de Instrucciones ha sido diseñada para asistirle en la opera mantenimiento del compresor.
Algunas ilustraciones de este Manual de Instrucciones pueden mostrar detalles o accesorios que posiblemente sean diferentes a los de su compresor.

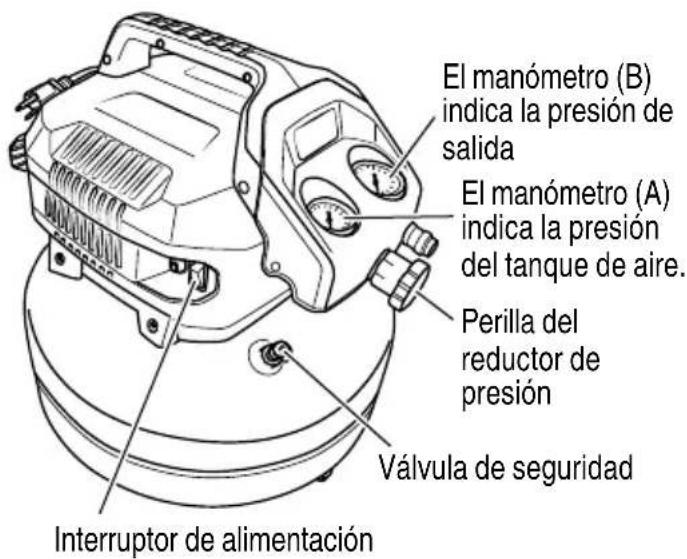

NOMENCLATURA
Fig. 1
ESPECIFICACIONES
| Modelo | EC 710SA |
| Motor Motor universal, monofásico | |
| Fuente de energía 120 V CA, 60 Hz, monofásica | |
| Caballos de vapor de funcionamiento 1.2 CV (0.86 kW) | |
| Corriente | 12 A |
| Capacidad del depósito 6 galones (22.7 litros) | |
| Presión máxima 150 PSI (10.3 barias) | |
| Distribución de aire libre à 40 | PSI (2.8 barias) | 3.8 CFM (106.6 litros/min) |
| à 90 PSI (6.2 barias) | 2.8 CFM (79.3 litros/min) |
| Lubrifi cación | Sin aceite |
APLICACIONES
Los compresores de aire son utilizados en una variedad de aplicaciones de sistemas de aire.
Utilice mangueras, conectores, herramientas de aire y accesorios coincidentes con las capacidades del compresor de aire.
Puede utilizar esta herramienta para los propósitos indicados a continuación:
Operación de herramientas alimentadas por aire que requieran menos de 2.8 CFM a 90 PSI o 3.8 CFM a 40 PSI. Alimentación de pistolas clavadoras neumáticas, inflado de neumáticos, limpieza/soplado con aire a presión.
ADVERTENCIA:
Siempre siga todas las reglas de seguridad recomendadas por herramienta, además de todas las reglas de seguridad del compresor de aire.
Seguir estas reglas reducirá el riesgo de lesiones personales graves.
ANTES DE LA OPERACIÓN
1. Fuente de energía
Cerciórese de que la fuente de energía utilizada esté de acuerdo con los requisitos de alimentación especificados en la placa de características del producto.
NOTA: Si el compresor está conectado a un circuito protegido por un fusible, utilice fusibles de demora de tiempo. Los fusibles de demora de tiempo deben presentar la marca "D" en Canadá y "T" en los Estados Unidos.
2. Interruptor de alimentación
Asegúrese de que el interruptor de alimentación esté apagado (Fig. 2). Si el enchufe se conecta a un tomacorriente mientras el interruptor de alimentación está encendido, el compresor comenzará a funcionar de inmediato, lo que podría ocasionar lesiones graves.
Fig. 2
3. Cable prolongador
Cuando el área de trabajo esté alejada de la fuente de energía, utilice un cable prolongador de calibre y capacidad nominal sufi cientes (Consulte la página 33). El cable prolongador deberá mantenerse lo más corto posible.
ADVERTENCIA:
Si el cable está dañado deberá reemplazar o repararlo.
4. Confi rmación del tomacorriente
Si el tomacorriente solo acepta el enchufe de forma
fl oja, el receptáculo debe ser reparado. Contacte
con un electricista profesional para realizar las
reparaciones pertinentes.
Si tal receptaculo dañado es usado, podría causar recalenamiento resultando en serío peligro.
5. Para verifi car la válvula de seguridad.
Antes de poner en marcha el compresor, tire del anillo de la válvula de seguridad para asegurarse de que la válvula opera suavemente. (Fig. 3) No utilice el compresor si la válvula de seguridad está bloqueada o no opera suavemente. Solicite que la válvula de seguridad defectuosa sea reparada a un centro de servicio autorizado metabo HPT.
Válvula de seguridad
Fig. 3
ADVERTENCIA:
Drene el tanque para liberar la presión del aire antes de tirar del anillo de la válvula de seguridad.
ADVERTENCIA:
Riesgo de explosión. Si la válvula de seguridad (1) no se mueve apropiadamente podría ocurrir sobrepresurización y causar una ruptura del tanque de aire o una explosión. (2)
6. Posición correcta de funcionamiento
Asegúrese siempre de operar el compresor en una posición estable y segura, para prevenir el movimiento accidental de la unidad. Nunca opere el compresor en un techo ni en otra posición elevada. No lo utilice nunca en una escalera o un soporte inestable. Utilice una manguera de aire adicional para llegar a ubicaciones altas.
Opere el compresor en un área abierta alejada al menos 18 pulgadas (45 cm) de cualquier pared u objeto que pueda restringir el flujo de aire fresco hacia las aberturas de ventilación. No coloque trapos ni otros objetos en estas aberturas o cerca de ellas.
ADVERTENCIA:
Un compresor portátil puede caer de una mesa, un banco de trabajo o del techo y causar daños al compresor, que pueden causar lesiones graves o la muerte.
NOTA: Cuando se usa o se guarda el compresor, colocar 3 parachoques de goma debajo del piso del compresor (Consulte la Fig. 1).
7. Temperatura
La temperatura de funcionamiento está comprendid a entre 32 °F y 104 °F (0 °C y 40 °C).
PRECAUCIÓN: No usar nunca a temperatura inferior a 32 °F (0 °C) ni superior a 104 °F (40 °C).
8. Manguera de aire
Verifique la manguera de aire en busca de condiciones de debilidad o desgaste antes de cada uso, asegurándose de que todas las conexiones se han realizado correctamente. No utilizar si se encuentra un defecto. Compre una manguera de aire nueva o notifique a un centro de servicio autorizado de metabo HPT para su revisión o reparación.
Asegúrese de que la manguera de aire esté libre de obstrucciones o jalones.
Si se enreda o atasca, la manguera de aire puede causar pérdida de equilibrio y sufrir daños. Mantenga la manguera de aire alejada de objetos afilados, vertidos químicos, aceite, disolventes y suelos mojados.
9. Irrupción en la bomba.
Gire la perilla del reductor de presión totalmente hacia la derecha para abrir el fl ujo de aire.
(2) Apague el interruptor de alimentación e inserte el enchufe en el tomacorriente.
(3) Abra el grifo de drenaje por completo.
(4) Encienda el compresor de aire y hágalo operar por 10 minutos para que irrumpa en las partes de la bomba.
(5) Apague el interruptor de alimentación.
(6) Cierre el grifo de drenaje.
TRANSPORTE
Apague el interruptor de alimentación y desconecte el enchufe de la fuente de alimentación antes de transportar el compresor. Transporte el compreso correcta.
Cuando transporte el compresor, agarre el asidero.
ADVERTENCIA:
Riesgo de operación insegura. Asegúrese de que está estable y tenca precaución al transportar el compresor, para evitar una pérdida de equilibrio. No mover mientras se pinta.
OPERACIÓN
- Puesta en funcionamiento
Inserte el enchufe en el tomacorriente y encienda el compresor utilizando el interruptor de alimentación. (Consulte la Fig. 2)
ADVERTENCIA:
No pare ni ponga en compresor utilizando el enchufe. Utilice siempre el botón de encendido y apagado del interruptor de alimentación.
El funcionamiento del compresor es automático y se controla mediante el interruptor de alimentación, que lo detiene cuando la presión del tanque de aire alcanza el nivel máximo y lo reinicia cuando la presión del aire desciende durante el uso hasta el nivel de reinicio.
El motor incluye un protector térmico. El protector térmico detendrá el motor cuando la temperatura sea demasiado elevada por cualquier razón.
El motor debe enfriarse antes de ser reiniciado.
PRECAUCIÓN: Usar protecciones de oídos adecuadas durante el uso. Bajo ciertas condiciones y duración de uso, el ruido ocasionado por este producto puede contribuir a la pérdida de la capacidad auditiva.
- Ajuste de la presión de salida
Tire de la perilla del reductor de presión para que esta pueda girar. A continuación, ajuste la presión de salida en el nivel necesario girando la perilla del reductor de presión hacia la derecha para aumentar la presión de salida y hacia la izquierda para reducirla. Se incluye un manómetro (B) para mostrar cuándo se alcanza la presión requerida.
Cuando ajuste la presión, verifique que el indicador de presión (A) del tanque marque un nivel de presión superior a la presión que se va a ajustar.
Asimismo, es imperativo realizar el ajuste aumentando lentamente la presión desde un nivel inferior a la presión que se va a ajustar.
Tras ajustar la presión de salida, presione la perilla del reductor de presión para bloquearla y utilice la herramienta.
ADVERTENCIA:
Compruebe la presión máxima indicada por el fabricante del martillo, o grapador, y los accesorios neumáticos. La presión de salida del compresor deberá regularse de forma que la presión máxima indicado por el fabricante del martillo, el gra pador y los accesorios, nunca aplicar excede de presion.
ADVERTENCIA:
Asegúrese de que el flujo de aire hacia el reductor de presión esté completamente cerrado (el hañómetro(B) conectado índica 0 psi) antes de conectar y desconectar la manguera de aire y las aplicaciones.
Fig. 4
3. Cierre
(1) Apague el interruptor de alimentación. (Consulte la Fig. 2)
(2) Desconecte el enchufe del tomacorriente.
(3) Abra el grifo de drenaje situado en la parte inferior del depósito (Fig. 5). La presión del tanque debe estar por debajo de 10 psi cuando se drene el tanque.
ADVERTENCIA:
Riesgo de explosión. Si el depósito está oxidado, existe el riesgo de fallo.
El agua se condensa en el depósito de aire. Si no
se vacía, el agua corroe y desgasta el depósito
de aire, exponiéndolo a riesgos de rotura.
Vaciar el depósito diariamente o después de 4 horas de uso. Los gases de escape contienen la humedad presente en el aire, partículas abrasivas, óxido, etc. Para vaciar el depósito, abrir lentamente la válvula e inclinar el compresor para eliminar el agua acumulada. Tener alejado el rostro y ojos del grifo de vaciado.
Fig. 5
4. Acerca de la protección térmica
La protección térmica opera para detener el motor cuando ocurre un problema como sobrecarga del motor, etc.
Si el motor se detiene durante la operación, reinicie pulsando el interruptor de reinicio (Consulte la Fig. 6).
Si el motor no se pone en funcionamiento
detiene inmediatamente, proceda del modo siguiente.
(1) Apague el interruptor de alimentación y desconecte el enchufe del tomacorriente (Fig. 2).
(2) Verifique primero las siguientes causas posibles: falta de ventilación apropiada, o una temperatura del aire exterior o de la habitación demasiado elevada.
(3) Si el cable de extensión no cumple con las especificaciones indicadas en la página 33, cámbiela por la indicada en esta página 33. Si la capacidad de la fuente de alimentación es insuficiente, aumentel para eliminar la causa de la circulación de corriente excesiva (sobrecorriente).
(4) Espere aproximadamente 30 minutos.
(5) Póngalo en marcha. Si el motor sigue deteniéndose durante la operación, contacte con el Centro de Servicio Autorizado de metabo HPT.
Fig. 6
MANTENIMIENTO
ADVERTENCIA:
Antes de realizar las operaciones de mantenimiento, desconecte el compresor de la fuente de alimentación y vacíe el aire comprimido del depósito de aire. Deje que el compresor se enfríe antes de realizar las operaciones de mantenimiento.
1. Drenaje del depósito
Drene el depósito diariamente, o después de 4 horas de utilización. Abra el grifo de drenaje e incline el compresor para vaciar el agua acumulada (Consulte la Fig. 5). La presión del tanque debe estar por debajo de 10 psi cuando se drene el tanque.
2. Diagrama de mantenimiento:
| PROCEDIMIENTO DESPUÉS DEL USO DIARIO SEMANAL | | | |
| Drene la condensación en el tanque de aire × × | | | |
| Inspeccione los protectores/las coberturas × | | | |
| Verifi car ruidos o vibraciones inusuales × | | | |
| Verifi car fugas de aire × | | | |
| Limpiar el exterior del compresor × | | | |
| Verifi que la válvula de seguridad × | | | |
SERVICIO Y REPARACIONES
Todos los compresores de calidad requerirán servicios o el reemplazo de partes debido al desgaste provocado por el uso normal. Para asegurar que solo se usan partes de reemplazo genuinas, todas las tareas de servicio y reparaciones deben ser realizadas únicamente por un CENTRO DE SERVICIOS AUTORIZADO DE metabo HPT.
NOTA: Las especificaciones están sujetas a cambios sin obligaciones por parte de metabo HPT.
Issued by
Koki Holdings Co., Ltd.
