MANUAL DE USUARIO Green Power edition TS25GP100 SIEMENS

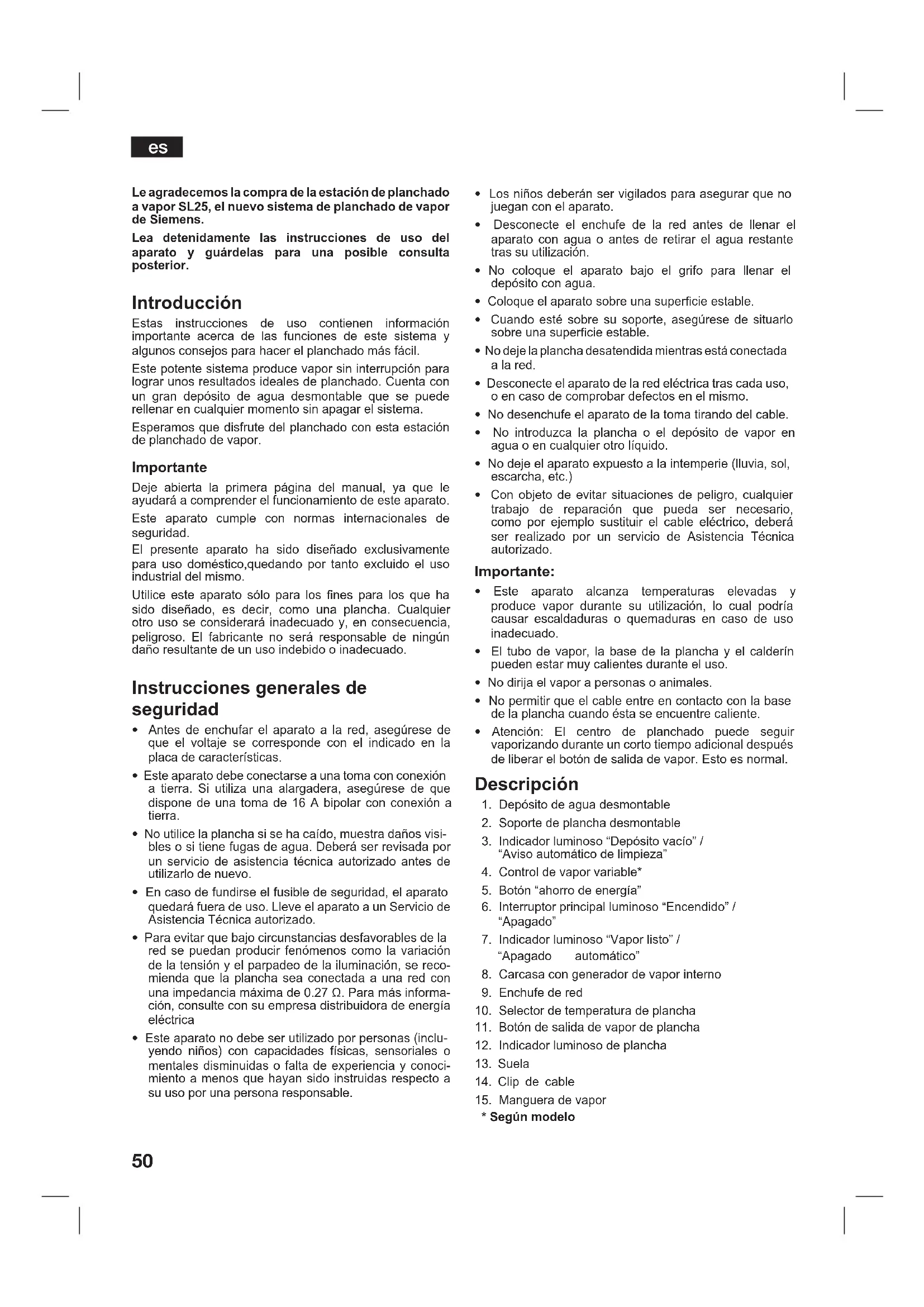

Le agradecemos la compra de la estación de planchado a vapor SL25, el nuevo sistema de planchado de vapor de Siemens. Lea detenidamente las instrucciones de uso del aparato y guárdelas para una posible consulta posterior. Introducción Estas instrucciones de uso contienen información importante acerca de las funciones de este sistema y algunos consejos para hacer el planchado más fácil. Este potente sistema produce vapor sin interrupción para lograr unos resultados ideales de planchado. Cuenta con un gran depósito de agua desmontable que se puede rellenar en cualquier momento sin apagar el sistema. Esperamos que disfrute del planchado con esta estación de planchado de vapor. Importante Deje abierta la primera página del manual, ya que le ayudará a comprender el funcionamiento de este aparato. Este aparato cumple con normas internacionales de seguridad. El presente aparato ha sido diseñado exclusivamente para uso doméstico,quedando por tanto excluido el uso industrial del mismo. Utilice este aparato sólo para los fines para los que ha sido diseñado, es decir, como una plancha. Cualquier otro uso se considerará inadecuado y, en consecuencia, peligroso. El fabricante no será responsable de ningún daño resultante de un uso indebido o inadecuado. Instrucciones generales de seguridad

• Antes de enchufar el aparato a la red, asegúrese de que el voltaje se corresponde con el indicado en la placa de características.

• Este aparato debe conectarse a una toma con conexión a tierra. Si utiliza una alargadera, asegúrese de que dispone de una toma de 16 A bipolar con conexión a tierra.

• No utilice la plancha si se ha caído, muestra daños visi- bles o si tiene fugas de agua. Deberá ser revisada por un servicio de asistencia técnica autorizado antes de utilizarlo de nuevo.

• En caso de fundirse el fusible de seguridad, el aparato quedará fuera de uso. Lleve el aparato a un Servicio de Asistencia Técnica autorizado.

• Para evitar que bajo circunstancias desfavorables de la red se puedan producir fenómenos como la variación de la tensión y el parpadeo de la iluminación, se reco- mienda que la plancha sea conectada a una red con una impedancia máxima de 0.27 Ω. Para más informa- ción, consulte con su empresa distribuidora de energía eléctrica

• Este aparato no debe ser utilizado por personas (inclu- yendo niños) con capacidades físicas, sensoriales o mentales disminuidas o falta de experiencia y conoci- miento a menos que hayan sido instruidas respecto a su uso por una persona responsable.

• Los niños deberán ser vigilados para asegurar que no juegan con el aparato.

• Desconecte el enchufe de la red antes de llenar el aparato con agua o antes de retirar el agua restante tras su utilización.

• No coloque el aparato bajo el grifo para llenar el depósito con agua.

• Coloque el aparato sobre una superficie estable.

• Cuando esté sobre su soporte, asegúrese de situarlo sobre una superficie estable.

• No deje la plancha desatendida mientras está conectada a la red.

• Desconecte el aparato de la red eléctrica tras cada uso, o en caso de comprobar defectos en el mismo.

• No desenchufe el aparato de la toma tirando del cable.

• No introduzca la plancha o el depósito de vapor en agua o en cualquier otro líquido.

• No deje el aparato expuesto a la intemperie (lluvia, sol, escarcha, etc.)

• Con objeto de evitar situaciones de peligro, cualquier trabajo de reparación que pueda ser necesario, como por ejemplo sustituir el cable eléctrico, deberá ser realizado por un servicio de Asistencia Técnica autorizado. Importante:

• Este aparato alcanza temperaturas elevadas y produce vapor durante su utilización, lo cual podría causar escaldaduras o quemaduras en caso de uso inadecuado.

• El tubo de vapor, la base de la plancha y el calderín pueden estar muy calientes durante el uso.

• No dirija el vapor a personas o animales.

• No permitir que el cable entre en contacto con la base de la plancha cuando ésta se encuentre caliente.

• Atención: El centro de planchado puede seguir vaporizando durante un corto tiempo adicional después de liberar el botón de salida de vapor. Esto es normal. Descripción

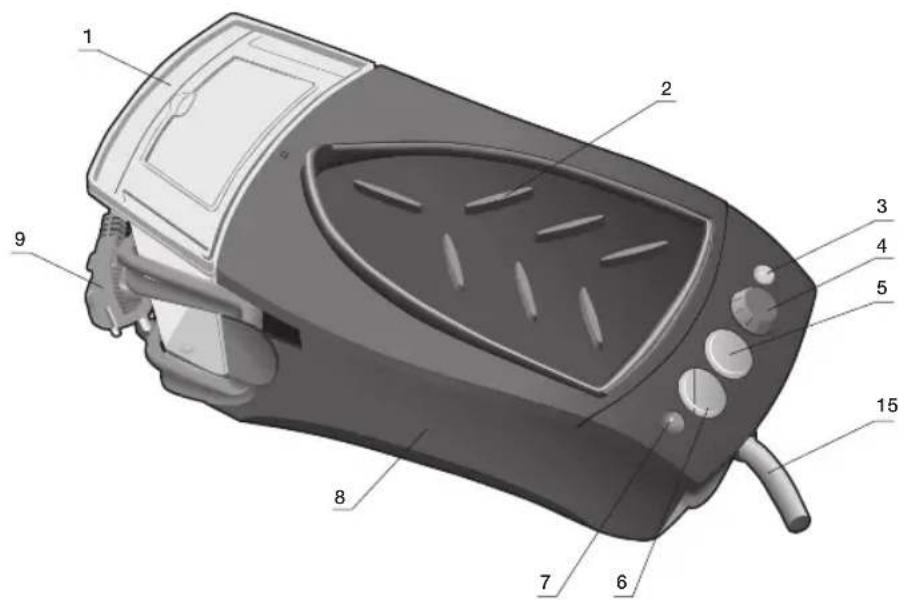

1. Depósito de agua desmontable

2. Soporte de plancha desmontable

3. Indicador luminoso “Depósito vacío” /

“Aviso automático de limpieza”

4. Control de vapor variable*

5. Botón “ahorro de energía”

7. Indicador luminoso “Vapor listo” /

“Apagado automático”

8. Carcasa con generador de vapor interno

11. Botón de salida de vapor de plancha

12. Indicador luminoso de plancha

1. Retire cualquier etiqueta o tapa de protección de la

2. Coloque el aparato horizontal sobre una superficie sóli-

da y estable. Puede retirar el soporte de la plancha del aparato y colocar la plancha sobre el soporte en una su- perficie sólida, estable y horizontal.

3. Retire el depósito de agua (1) desmontable y llénelo,

asegurándose de que no supera la marca de nivel.

4. Vuelva a insertar el depósito de agua en su

emplazamiento en la carcasa.

5. Desenrolle el cable de red y conéctelo en una toma con

6. Ponga el interruptor de encendido principal (6) en la

7. Se iluminará el indicador luminoso “vapor listo” (7)

después de algunos minutos, lo cual indica que el aparato está listo para su uso. El generador de vapor tardará algo más de tiempo en llegar al estado de “Vapor listo” durante el primer calentamiento de cada uso, o después de realizar una operación de descalcificación (Calc´clean). Durante el uso normal, al haber agua dentro del calderín, el tiempo de espera es menor.

8. Este aparato integra un sensor de nivel de agua. El

indicador luminoso “depósito vacío” (3) se iluminará cuando el depósito de agua deba ser rellenado. Importante:

• Se puede usar agua del grifo. Para que la función de la salida de vapor funcione de forma óptima durante más tiempo, mezcle agua de red con agua destilada en proporción 1:1. Si el agua de su zona es muy dura, mezcle agua de red con agua destilada en proporción 1:2. Puede ponerse en contacto con su compañía local de agua para conocer el grado de dureza de la misma.

• El depósito de agua se puede rellenar en cualquier momento mientras utiliza el aparato.

• Para evitar daños y/o la contaminación del depósito de agua y de la caldera, no introduzca perfume, vinagre, almidón, agentes descalcificadores, aditivos o cual- quier otro tipo de producto químico. Cualquier daño causado por el uso de los produc- tos anteriormente citados, provocará la anulación de la garantía.

• La plancha no está diseñada para ser apoyada sobre su talón. Apóyela siempre en posición horizontal sobre el soporte (2).

• El soporte de plancha se puede colocar en el hueco especialmente diseñado en el aparato o en cualquier punto adecuado en el área de planchado. No coloque la plancha sobre el aparato sin el so- porte.

• Durante su primer uso, la plancha puede producir ciertos vapores u olores, así como partículas blancas en la suela; es algo normal y desaparecerá tras unos minutos.

• Mientras el botón de salida de vapor permanece pulsado, el depósito de agua puede producir un sonido de bombeo, que es normal e indica que se está bombeando agua al depósito de vapor. Regulación de la temperatura

1. Compruebe en la etiqueta de instrucciones de

planchado de la prenda la temperatura correcta de planchado.

2. Seleccione la temperatura (10):

“•” Sintéticos “••” Seda - lana “•••” Algodón - lino

3. El indicador luminoso (12) permanecerá encen dido

mientras la plancha se está calentando y se apagará cuando la plancha haya alcanzado la temperatura seleccionada. Consejos:

• Separe las prendas según las etiquetas del símbolo de lavado y planchado, comenzando siempre con las prendas que se planchan a temperaturas más bajas.

• Si no está seguro de la composición de una prenda, comience su planchado a baja temperatura y decida la temperatura correcta planchando una pequeña zona no visible. Planchado con vapor (B)

1. Gire el selector de temperatura (10) a la posición

2. Ajuste la cantidad de vapor necesaria con el control de

vapor variable (4) (según el modelo). Para uso normal, elija uno de los modos recomendados: Temperatura Modo

3. Presione el botón de salida de vapor para expulsar

• Si el centro de planchado posee control de vapor variable (4), coloque el control en la posición más baja de salida de vapor (“1”).

• Si el centro de planchado no posee control de vapor variable, presione el botón de salida de vapor durante unos pocos segundos cada pulsación. En ambos casos, si encuentra que gotea agua por los agujeros de la suela de la plancha, coloque el selector de temperatura (10) en una posición de temperatura más elevada (preste atención a que la prenda se pueda planchar a dicha temperatura).

2. Al inicio de cada uso, puede ocurrir que de la suela salgan

gotas de agua mezcladas con vapor. Se recomienda no dirigir el primer chorro de vapor sobre la prenda que se va a planchar, sino sobre la tabla de planchado o sobre una tela.52

1. Comience a planchar sin pulsar el botón de salida de

vapor (11). Vapor vertical (C)

1. Ponga el selector de temperatura en la posición “•••” o

2. Puede planchar cortinas y prendas colgadas (chaquetas,

trajes, abrigos...) colocando la plancha en una posición vertical y pulsando el botón de salida de vapor (11). No proyecte el vapor sobre ropa puesta. No dirija el chorro de vapor hacia personas o animales Ahorro de energia Al pulsar el botón “Ahorro de energía” (5), se puede ahorrar hasta el 25% del consumo de energía y un 40% del consumo de agua, y aún así obtener un buen resultado en el planchado de la mayoría de las prendas. Es aconsejable usar el modo normal de consumo de energía sólo para telas gruesas o tejidos altamente arrugados. Vapor inteligente (dependiendo del modelo) Este centro de planchado está equipado con un control de vapor inteligente, el cual, después de liberar el botón de salida de vapor (11), sigue aportando una pequeña cantidad de vapor adicional. Esta aportación adicional de vapor puede ser siempre detenida presionando nuevamente y de forma breve el botón de salida de vapor. Apagado automatico (dependiendo del modelo) En el caso de que el pulsador de salida de vapor (11) situado en el mango de la plancha permanezca sin ser accionado durante un periodo aproximado de 8 minutos, se producirá la desconexión automática de la estación de planchado. Si esto ocurre, la lámpara indicadora de “Apagado automático” (7) parpadeará. Para volver a conectar la estación y continuar con el planchado, solamente ha de apretar de nuevo el pulsador de salida de vapor de la plancha, y esperar el tiempo necesario hasta que la lámpara señalizadora de “Apagado automático” vuelva a encenderse de forma contínua. Limpieza y mantenimiento Desenchufe la plancha de la red antes de realizar cualquier trabajo de limpieza o mantenimiento.

1. Después de planchar, desconecte el enchufe y deje

enfriar la suela de la plancha antes de su limpieza.

2. Limpie la carcasa, el asa y el cuerpo de la plancha con

3. Si la suela muestra rastros de suciedad u óxido, límpiela

con un trapo húmedo.

4. No utilice productos abrasivos o disolventes.

2. Sitúe el interruptor de encendido en la posición “0” y

desconecte la conexión.

3. Coloque la plancha sobre el soporte, apoyada sobre la

4. Vacíe el depósito de agua y guarde el cable de red en

el recogecables. Recoja la manguera de vapor del asa de la plancha con el clip de cable proporcionado (14). No enrolle los cables con demasiada fuerza. Suela de protección textil (E) (dependiendo del modelo) Este protector se utiliza para el planchado con vapor de prendas delicadas a temperatura máxima sin dañarlas. El uso de la suela de protección textil también elimina la necesidad de un trapo para evitar el brillo en materiales oscuros. Se aconseja comenzar planchando una pequeña sección del interior de la prenda y observar los resultados. Para colocar el protector en la plancha, ponga la punta de la plancha en el extremo del protector de tejidos y tire de la banda elástica por encima de la parte inferior trasera de la plancha hasta que quede ajustado. Para soltar la suela de protección textil, tire de la banda elástica para separarlo de la plancha. La suela de protección textil puede adquirirla en el servicio postventa o comercios especializados. Código del accesorio (Servicio postventa) Nombre del accesorio (Comercios especializados) 464847 TZ25100 464848* TZ25200*

• Plancha con asa de corcho “Calc‘n clean” (F) Limpieza de la caldera Para aumentar la vida útil del generador de vapor y evitar la acumulación de cal, es esencial lavar la caldera después de cierto número de horas de uso (alrededor de 50 horas). Si el agua es dura, aumente la frecuencia. No utilice agentes descalcificantes para el lavado de la caldera, porque podrían dañarla.

1. Deje enfriar al aparato durante más de 2 horas, y

compruebe que el depósito de agua desmontable (1) está vacío.

2. Coloque el aparato en el borde del fregadero.

3. Retire la tapa plástica situada en la parte inferior del

aparato, girándola hacia la posición

4. Afloje el tapón de drenaje de la caldera, situado en la

parte en la parte inferior del aparato. Utilice para ello una moneda.

5. Sujete el generador de vapor en posición invertida y,

con una jarra, llene la caldera (en la base) con 1/4 litro de agua.

6. Agite la base unos momentos y vacíela completamente

en el fregadero o en un cubo. Para obtener los mejores resultados, recomendamos realizar esta operación dos veces.53

Importante: antes de volver a cerrarla, asegúrese, de que no quede agua en la caldera.

7. Vuelva a coloca el tapón de drenaje y apriételo con

fuerza utilizando una moneda

8. Inserte la tapa plástica y ciérrela girandola hacia la

Aviso automático de limpieza (dependiendo del modelo) El indicador luminoso para la limpieza de la caldera (3) parpadeará, indicando que debe procederse a la limpieza de la misma. Para ello, proceda según lo explicado en el párrafo anterior. Para apagar el indicador luminoso y reinicializar el contador, desconecte la estación de planchado dos veces, mantiéndola apagada al menos durante 30 segundos cada vez. Limpieza de la cámara de vaporización de la plancha (G) Este procedimiento sirve para limpiar partículas de cal de la cámara de vaporización. Si el agua de su zona es muy dura, se aconseja realizar esta operación cada 2 semanas. a) Asegúrese de que la plancha se ha enfriado. b) Coloque el regulador de temperatura de la plancha (10) en la posición “min”. c) Llene el contenedor de agua con agua limpia del grifo. d) Enchufe el cable de red y coloque el interruptor de encendido (6) en la posición de encendido “I” e) Espere hasta que la lámpara “Vapor preparado” (7) se ilumine. f) Si el centro de planchado está provisto de regulador de vapor (4), colóquelo en la posición de máximo (“10”). g) Sujete la plancha sobre un fregadero o un recipiente para recoger el agua. h) Presione el botón de salida de vapor (11) mientras sacude la plancha ligeramente. Por la base se expulsará agua caliente y vapor, que arrastrarán la cal e impurezas que pudiera haber dentro de la cámara. Esto puede tardar aproximadamente 5 minutos.

i) Coloque el regulador de temperatura de la plancha (10)

en la posición “max”, sin presionar el botón de salida de vapor (11). El agua dentro de la cámara comenzará a evaporarse. Esperar hasta que todo el agua se haya evaporado. j) Para limpiar cualquier residuo que pudiera quedar en la suela, pase inmediatamente la plancha caliente sobre un paño de algodón seco. Solución de averías Problema Causas posibles Solución No se enciende el generador de vapor.

• Hay un problema de conexión.

• El generador de vapor no está conectado.

• Compruebe el cable de red, el enchufe y la toma.

• Ponga el interruptor de encendido principal (6) en la posición “I”. No se calienta la plancha.

• El interruptor está en la posición “0”.

• El selector de temperatura está en la posición “min”.

• Ponga el interruptor de encendido principal (6) en la posición “I”.

• Ponga el selector de temperatura (10) en la posición deseada. La plancha produce humo cuando se enciende.

• Durante la primera utilización: ciertos componentes del aparato se engrasan ligeramente en fábrica y pueden producir un poco de humo cuando se calienta inicialmente.

• Durante la primera utilización: la suela puede estar manchada.

• Esto es completamente normal y desaparecerá tras unos momentos.

• Limpie la suela de acuerdo con las instrucciones limpieza de este manual. Sale agua a través de los agujeros de la suela.

• Se está usando la función de vapor antes de alcanzar la temperatura.

• El agua se está condensando en el interior de los tubos porque se está usando vapor por primera vez o no se ha utilizado durante un tiempo prolongado.

• Reduzca el flujo de vapor cuando se plancha con temperaturas bajas (control de vapor variable (4))

• Separe la plancha del área de planchado y pulse el botón de salida de vapor (11) hasta que se produzca vapor.54

Problema Causas posibles Solución Surge suciedad por la suela o la suela está sucia.

• Hay una acumulación de óxido o minerales en el depósito del vapor.

• Se han utilizado productos químicos o aditivos.

• Utilice agua del grifo mezclada al 50% con agua destilada o desmineralizada. Si el agua de su zona es muy dura, mezcle agua de red con agua destilada en proporción 1:2.

• Limpie la suela con un paño húmedo.

• No añada productos al agua hervida. La plancha no produce vapor.

• La caldera no se enciende o el depósito del agua está vacío.

• No se ha colocado correcta mente el depósito del agua sobre la carcasa.

• El regulador de vapor está en la posición mínima.

• Sitúe el interruptor de encendido principal (6) en la posición “I” y/o llene el depósito de agua.

• Vuelva a colocar el depósito de agua sobre la carcasa correctamente (oirá un clic).

• Aumente el flujo de vapor girando el control de vapor (4) La prenda planchada se oscurece y/o se adhiere a la suela.

• La temperatura seleccionada es demasiado alta y ha dañado la prenda.

• Seleccione una temperatura adecuada al tejido y limpie la suela con un trapo húmedo. La suela se mancha.

• Es una consecuencia normal del uso. • Limpie la suela con un trapo húmedo. La plancha no deja de vapo- rizar después de colocarla sobre el soporte.

• La función “vapor inteligente” se encuentra activada.

• Pulse el botón de salida de vapor una vez, y la plancha dejará de vaporizar inmediatamente. El aparato hace un sonido de bombeo.

• Se está bombeando agua en la caldera.

• Si no se detiene el sonido, no utilice el generador de vapor y póngase en contacto con un servicio de asistencia técnica autorizado. Pérdida de presión de vapor durante el planchado El botón de salida de vapor está presionado durante mucho tiempo. Presione el botón de vapor (11) a intervalos. Esto mejora el resultado del planchado, ya que el tejido se secará mejor y permanecerá más suave. Fuga de agua procedente de la caldera El tapón de drenaje en la base de la estación está flojo. Apretar el tapón usando una moneda. Si lo anterior no soluciona el problema, póngase en contacto con un servicio de asistencia técnica autorizado. Información sobre eliminación Nuestros productos se entregan en un embalaje optimizado. Esto consiste básicamente en la utilización de materiales no contaminantes que debe entregarse al servicio local de retirada de residuos como materias primas secundarias. Solicite información a su ayuntamiento para la retirada de electrodomésticos obsoletos. Este aparato está marcado con la Directiva europea 2002/96/CE relativa al uso de aparatos eléctricos y electrónicos (Residuos de aparatos eléctricos y electrónicos). La directiva proporciona el marco general válido en todo el ámbito de la Unión Europea para la retirada y la reutilización de los residuos de los aparatos eléctricos y electrónicos. Este manual puede ser descargado desde la página local de Siemens.55
