BRUKSANVISNING Green Power edition TS25GP100 SIEMENS

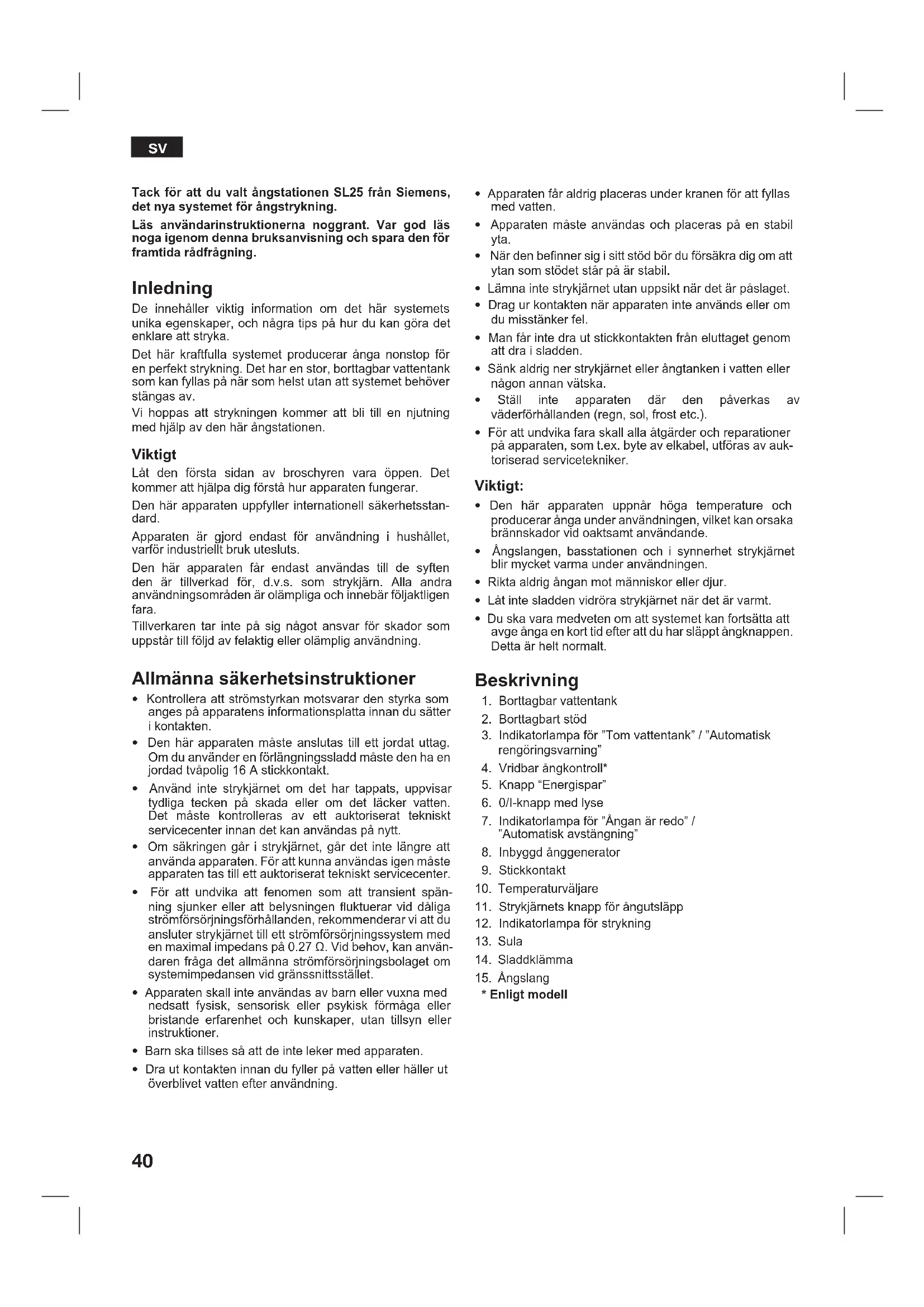

Tack för att du valt ångstationen SL25 från Siemens, det nya systemet för ångstrykning. Läs användarinstruktionerna noggrant. Var god läs noga igenom denna bruksanvisning och spara den för framtida rådfrågning. Inledning De innehåller viktig information om det här systemets unika egenskaper, och några tips på hur du kan göra det enklare att stryka. Det här kraftfulla systemet producerar ånga nonstop för en perfekt strykning. Det har en stor, borttagbar vattentank som kan fyllas på när som helst utan att systemet behöver stängas av. Vi hoppas att strykningen kommer att bli till en njutning med hjälp av den här ångstationen. Viktigt Låt den första sidan av broschyren vara öppen. Det kommer att hjälpa dig förstå hur apparaten fungerar. Den här apparaten uppfyller internationell säkerhetsstan- dard. Apparaten är gjord endast för användning i hushållet, varför industriellt bruk utesluts. Den här apparaten får endast användas till de syften den är tillverkad för, d.v.s. som strykjärn. Alla andra användningsområden är olämpliga och innebär följaktligen fara. Tillverkaren tar inte på sig något ansvar för skador som uppstår till följd av felaktig eller olämplig användning. Allmänna säkerhetsinstruktioner

• Kontrollera att strömstyrkan motsvarar den styrka som anges på apparatens informationsplatta innan du sätter i kontakten.

• Den här apparaten måste anslutas till ett jordat uttag. Om du använder en förlängningssladd måste den ha en jordad tvåpolig 16 A stickkontakt.

• Använd inte strykjärnet om det har tappats, uppvisar tydliga tecken på skada eller om det läcker vatten. Det måste kontrolleras av ett auktoriserat tekniskt servicecenter innan det kan användas på nytt.

• Om säkringen går i strykjärnet, går det inte längre att använda apparaten. För att kunna användas igen måste apparaten tas till ett auktoriserat tekniskt servicecenter.

• För att undvika att fenomen som att transient spän- ning sjunker eller att belysningen fluktuerar vid dåliga strömförsörjningsförhållanden, rekommenderar vi att du ansluter strykjärnet till ett strömförsörjningssystem med en maximal impedans på 0.27 Ω. Vid behov, kan använ- daren fråga det allmänna strömförsörjningsbolaget om systemimpedansen vid gränssnittsstället.

• Apparaten skall inte användas av barn eller vuxna med nedsatt fysisk, sensorisk eller psykisk förmåga eller bristande erfarenhet och kunskaper, utan tillsyn eller instruktioner.

• Barn ska tillses så att de inte leker med apparaten.

• Dra ut kontakten innan du fyller på vatten eller häller ut överblivet vatten efter användning.

• Apparaten får aldrig placeras under kranen för att fyllas med vatten.

• Apparaten måste användas och placeras på en stabil yta.

• När den befinner sig i sitt stöd bör du försäkra dig om att ytan som stödet står på är stabil.

• Lämna inte strykjärnet utan uppsikt när det är påslaget.

• Drag ur kontakten när apparaten inte används eller om du misstänker fel.

• Man får inte dra ut stickkontakten från eluttaget genom att dra i sladden.

• Sänk aldrig ner strykjärnet eller ångtanken i vatten eller någon annan vätska.

• Ställ inte apparaten där den påverkas av väderförhållanden (regn, sol, frost etc.).

• För att undvika fara skall alla åtgärder och reparationer på apparaten, som t.ex. byte av elkabel, utföras av auk- toriserad servicetekniker. Viktigt:

• Den här apparaten uppnår höga temperature och producerar ånga under användningen, vilket kan orsaka brännskador vid oaktsamt användande.

• Ångslangen, basstationen och i synnerhet strykjärnet blir mycket varma under användningen.

• Rikta aldrig ångan mot människor eller djur.

• Låt inte sladden vidröra strykjärnet när det är varmt.

• Du ska vara medveten om att systemet kan fortsätta att avge ånga en kort tid efter att du har släppt ångknappen. Detta är helt normalt. Beskrivning

1. Borttagbar vattentank

3. Indikatorlampa för ”Tom vattentank” / ”Automatisk

4. Vridbar ångkontroll*

7. Indikatorlampa för ”Ångan är redo” /

”Automatisk avstängning”

8. Inbyggd ånggenerator

11. Strykjärnets knapp för ångutsläpp

12. Indikatorlampa för strykning

1. Ta bort etiketter och skyddshölje från sulan.

2. Placera apparaten vågrätt på en stabil, fast yta. Du kan

ta bort stödet från strykjärnet och placera det på en annan fast och stabil vågrät yta.

3. Ta bort den borttagbara vattentanken och fyll den.

Försäkra dig om att inte överskrida den angivna nivån.

4. Sätt tillbaka vattentanken på sin plats.

5. Rulla ut sladden helt och sätt i kontakten i ett jordat

6. Ställ kokarens ”0/I”-knapp och huvudström-brytare (6)

7. Indikatorn “Ånga redo” (7) lyser efter några minuter och

visar att produkten är redo att användas. Ånggeneratorn tar endast längre tid att uppnå „Ånga redo“ under den första uppvärmningen eller efter att avkalkning utförts (Calc’n clean). När vattnet redan finns i ånggeneratorn under vanlig användning kommer uppvärmningen till arbetstemperatur att gå snabbare.

8. Den här apparaten har en inbyggd sensor för

vattennivån. Indikatorn för ”tom vattentank” (3) tänds när vattentanken är tom. Viktigt:

• Kranvatten kan användas. För att bibehålla ångfunktionen i gott skick rekommenderas att blanda lika delar kranvatten och destillerat vatten. Om ditt kranvatten har ovanligt hög hårdhetsgrad, blanda en del kranvatten med två delar destillerat vatten. Du kan kontrollera vattnets hårdhet hos ditt lokala vattenledningsverk.

• Vattentanken kan fyllas när som helst medan du använder apparaten.

• För att undvika skada och/eller förorening av vattentanken och vattenkokaren, häll inte parfym, vinäger, stärkelse, avkalkningsmedel, tillsatsämnen eller några andra kemiska produkter i vattentanken. Orsakas skador p.g.a. användning av ovannämnda produkter ogiltigförklaras garantin.

• Strykjärnet är inte utformat för att stå upprätt. Placera det alltid horisontellt på strykjärnsplattan (2).

• Stödet kan placeras i det specialdesignade området på produkten, eller på någon annan lämplig plats i närhe- ten av strykningsområdet. Låt aldrig strykjärnet vila på strykplattan utan stöd.

• Under den första användningen kan strykjärnet ge ifrån sig vissa ångor och lukter, tillsammans med vita partiklar på sulan. Detta är normalt och upphör efter några minuter.

• Medan knappen för ångutsläpp är intryckt kan vattentanken ge ifrån sig ett pumpljud. Detta är normalt och anger att vatten pumpas in i ångtanken. Temperaturinställning

1. Kontrollera tvättlappen på kläderna för att bestämma

rätt temperatur för strykning.

3. Indikatorlampan (12) kommer att förbli tänd medan

strykjärnet värms upp, och släcks så fort strykjärnet har uppnått vald temperatur. Tips:

• Sortera dina kläder utifrån tvättlapparna. Börja alltid med kläder som behöver strykas på de lägsta temperaturerna.

• Om du inte är säker på vilket material ett plagg är gjort av bör du börja med att stryka på en låg temperatur, på en liten del av plagget som oftast inte syns när du bär det. Strykning med ånga (B)

1. Ställ temperaturväljaren (10) i önskat läge.

2. Ställ in den ångmängd som passar dina behov genom

att använda den varierande ångkontrollen (4) (enligt modell). För normal användning väljer du ett av följande rekommenderade lägen: Temperatur Ångläge

3. Tryck på ångknappen för att frigöra ånga.

1. Om du stryker med en låg temperaturinställning “•”

• Om apparaten har en varierande ångkontroll (4), ska du ställa in den varierande ångkontrollen på det lägsta läget (“1”).

• Om apparaten inte har en varierande ångkontroll, trycker du på ångknappen bara i några sekunder åt gången för att stryka vid en låg temperatur. I båda fallen, ska du ställa in temperaturväljaren (10) i ett högre läge om vatten skulle droppa ut från undersidan (kontrollera att plagget kan strykas med inställt läge).

2. I början av varje användning, kan droppar ansamlas

tillsammans med ångan. Därför råder vi dig att testa strykjärnet på strykbrädan eller en trasa innan du börjar stryka.42

1. Stryk utan att trycka på knappen för ångutsläpp (11).

1. Ställ in temperaturkontrollen på läget ”•••” eller ”max”.

2. Du kan stryka gardiner och hängande kläder (jackor,

kostymer, kappor etc.) genom att placera strykjärnet lodrätt och trycka på knappen för ångutsläpp (11). Rikta aldrig ångstrålen mot plagg som någon har på sig. Rikta aldrig ångan mot människor eller djur. Energispar Om knappen “Energy saving” (energispar) (5) är på, kan du spara upp till 25% av energiförbrukningen och 40% av vattenförbrukningen och fortfarande få ett bra strykningsresultat för de flesta plagg. Vi råder dig att använda den normala energiinställningen endast till tjocka och mycket skrynkliga tyger. Intelligent ånga (enligt modell) Det här systemet har ett intelligent system för styrning av ångan. Vilket ger, efter det att strykjärnets knapp för ångutsläpp (11), en liten mängd extra ånga. Den extra ångan kan alltid stoppas genom att trycka på strykjärnets knapp för ångutsläpp igen. Automatisk avstängning (enligt modell) Om du under strykningen inte trycker på ångknappen (11) på strykjärnets handtag under en viss tid (åtta minuter), stängs ångstationen av automatiskt. Indikatorlampan ”Automatisk avstängning” (7) blinkar när den automatiska avstängningen har aktiverats. För att sätta på ångstationen igen, tryck på ångknappen och vänta tills indikatorlampan ”Automatisk avstängning” lyser oavbrutet. Rengöring & underhåll Dra alltid ut strykjärnets kontakt ur vägguttaget innan du utför några rengörings- eller underhållsåtgärder.

1. Dra ut kontakten och låt apparaten svalna innan du

2. Torka av strykjärnets hölje, handtag och metallytor med

3. Rengör sulan med en fuktig trasa om den är smutsig

eller täckt av beläggning.

4. Använd aldrig slipmedel eller lösningsmedel.

1. Låt alltid strykjärnet svalna innan du lägger undan

2. Ställ in strömmen och ångkokaren på läget ”0” och dra

3. Placera strykjärnet i stödet med sulan nedåt.

4. Töm vattentanken och rulla ihop sladden runt bygeln.

Ordna ångslangen på strykjärnets handtag med hjälp av den medföljande sladdklämman (14). Dra inte åt sladdarna för hårt. Sulskydd i textil (E) (enligt modell) Det här skyddet används för att stryka ömtåliga plagg på maxtemperatur utan att skada dem. Användningen av sulskyddet i textil innebär också att ingen trasa behöver användas för att undvika att mörka tyger blir glansiga vid strykning. Du rekommenderas att först stryka en liten del på insidan av plagget för att se hur resultatet blir. För att sätta dit skyddet på strykjärnet placerar du strykjärnets spets i skyddets kant och drar det elastiska bandet längs strykjärnets undersida till det sitter bra. För att ta bort sulskyddet i textil drar du i det elastiska bandet och separerar det på så sätt från strykjärnet. Sulskyddet i textil finns att köpa som en tjänst efter försäljningen av strykjärnet samt i specialbutiker. Reservdelsnummer (kundservice) på reservdel (fackhandel) 464847 TZ25100 464848* TZ25200*

• Strykjärnshandtag av kork “Calc‘n clean” (F) Att rengöra kokaren För att förlänga livslängden på din ånggenerator och undvika kalkavlagringar är det extremt viktigt att skölja ut ångstationens behållare efter flera timmars användning (efter ca. 50 timmar). Om det är hårt vatten där du bor, öka frekvensen. Använd inte avkalkningsmedel för att skölja ur ångstationens behållare. Skador kan uppstå.

1. Kontrollera att apparaten är kall och att kontakten

varit ur i mer än 2 timmar, samt att den borttagbara vattenbehållaren (1) är tom.

2. Lägg apparaten vid sidan av diskhon.

3. Ta bort plastlocket från apparatens botten genom att

vrida det till läget

4. Skruva bort kokarens avtappningsplugg, som sitter på

apparatens undersida, med hjälp av ett mynt.

5. Håll ånggeneratorn upp och ner och fyll kokaren (på

basenheten) med 1/4 liter vatten med hjälp av en tillbringare. Å43

Felsökning Problem Möjliga orsaker Lösning Ånggeneratorn sätter inte igång.

• Det är problem med anslutningen.

• Ångtanken är inte på.

• Kontrollera sladden, kontakten och uttaget.

• Ställ kokarens “0/I”-knapp och huvudströmbrytare (6) på läget “I”. Strykjärnet värms inte upp.

• “0/I”-knappen befinner sig i läget “0”.

• Temperaturkontrollen är inställd på “min”.

• Ställ kokarens “0/I”-knapp och huvudströmbrytare (6) på läget “I”.

• Ställ in temperaturkontrollen (10) på önskat läge. Strykjärnet börjar ryka när det är på.

• Under första användningen: Vissa komponenter har blivit lätt infettade på fabriken och kan ge ifrån sig lite rök när de hettas upp för första gången.

• Under senare användning: sulan kan vara smutsig.

• Det är helt normalt och kommer att upphöra efter en kort stund.

• Rengör sulan i enlighet med instruktionerna i den här manualen. Vatten rinner igenom hålen på sulan.

• Ångfunktionen används innan den har nått rätt temperatur.

• Vattnet kondenseras inuti rören eftersom ångan används för första gången eller inte har använts på länge.

• Minska ångflödet när du stryker på låga temperaturer (Vridbar ångkontroll (4)).

• Rikta ångan bort från strykområdet och tryck på knappen för ångutsläpp (11) tills det kommer ut ånga. Det kommer ut smuts genom sulan eller sulan är smutsig.

• Det har skapats beläggningar eller mineraler i ångtanken.

• Kemiska produkter eller tillsatsämnen har använts.

• Använd kranvatten blandat med 50% destillerat eller avmineraliserat vatten. Om ditt kranvatten har ovanligt hög hårdhetsgrad, blanda en del kranvatten med två delar destillerat vatten.

• Rengör sulan med en fuktig trasa.

• Tillsätt aldrig några produkter till kokvattnet.

6. Skaka basenheten under några sekunder och töm den

sedan helt över diskhon eller en hink. För bästa resultat rekommenderar vi att du upprepar den här proceduren en gång till. Viktigt: försäkra dig om att inget vatten är kvar i kokaren innan du stänger den igen.

7. Sätt dit kokarens avtappningsplugg igen och skruva åt

den med hjälp av ett mynt.

8. Sätt tilllbaka och stäng plastlocket genom att vrida det

Automatisk rengöringsvarning (enligt modell) Indikatorlampan (3) blinkar för att indikera att kokaren måste sköljas. För att göra detta, ska du följa proceduren som beskrivs i avsnittet ovan. Återställ ”Calc‘n clean”-lampan och timern genom att slå av stationen två gånger och vänta minst 30 sekunder varje gång innan du slår på den igen. Spolning av strykjärnets ångkammare (G) Med den här metoden avlägsnar du kalkpartiklar från ångkammaren. Använd den ungefär varannan vecka om vattnet i ditt område är mycket hårt. a) Se till att strykjärnet har svalnat. b) Placera strykjärnets temperaturväljare (10) i “min”- läget. c) Fyll tanken med kranvatten. d) Anslut elkabeln och placera huvudströmbrytaren (6) i läget “I”. e) Vänta tills indikatorlampan “Ånga redo” (7) tänds. f) Om ångstationen har en ångregulator (4), placera den i högsta läget (“10”). g) Håll strykjärnet över vasken eller en behållare så att vattnet samlas upp. h) Tryck på ångutsläppsknappen (11) och skaka strykjärnet försiktigt. Kokande vatten och ånga kommer ut, tillsammans med kalk eller avlagringar som kan ha funnits där. Detta kan ta upp till fem minuter.

i) Placera strykjärnets temperaturväljare (10) i “max”-

läget, utan att trycka på ångutsläppsknappen (11). Vattnet i ångkammaren börjar förångas. Vänta tills allt vatten inuti kammaren har förångats. j) Rengör stryksulan genom att genast gnugga bort eventuellt överskott genom att föra det heta strykjärnet över en torr bomullstrasa.44

Problem Möjliga orsaker Lösning Strykjärnet producerar ingen ånga.

• Kokaren är inte på eller vattentanken är tom.

• Vattentanken är inte ditsatt på rätt sätt på ångtanken.

• Ångregleraren är inställd på min-läget.

• Ställ kokarens “0/I”-knapp och huvudströmbrytare (6) på läget “I” och/eller fyll vattentanken.

• Passa dit vattentanken på ångtanken (du ska höra ett klickljud).

• Öka ångflödet genom att vrida upp ångkontrollen (4). Det strukna tyget mörknar och/eller fastnar på sulan.

• Den valda temperaturen är för hög och har skadat tyget.

• Välj en lämplig temperatur för materialet och rengör sulan med en fuktig trasa. Sulan blir brun.

• Det är en vanlig följd av användningen. • Rengör regelbundet sulan med en fuktig trasa. Strykjärnet slutar inte att ånga efter att du placerat det på plattan.

• Funktionen “Intelligent ångkontroll” är aktiverad.

• Tryck bara på knappen igen och strykjärnet slutar ånga omedelbart. Apparaten ger ifrån sig ett pumpljud.

• Vatten pumpas in i ångtanken.

• Om ljudet inte upphör bör du sluta att använda ånggeneratorn och kontakta ett auktoriserat tekniskt servicecenter. Förlust av ångtrycket under strykningen Ångknappen hålls intryckt under för lång tid Tryck på ångknappen (11) med jämna mellanrum. Detta ger ett bättre strykresultat eftersom tyger torkar på ett bättre sätt och håller sig mjukare Avfallshantering Våra produkter är miljövänligt förpackade i material som till största delen kan återvinnas. Hör med din kommun eller det lokala renhållningsverket var du kan lämna använt förpackningsmaterial och gamla hushållsprodukter. Denna enhet är märkt i enlighet med der europeiska direktivet 2002/96/EG om avfall som utgörs av eller innehåller elektroniska produkter (waste electrical and electronic equipment - WEEE). Direktivet anger ramarna för inom EU giltigt återtagande och korrekt återvinning av uttjänta enheter. Du kan ladda ner denna handbok från Siemens lokala hemsidor.
