| Tipo de producto | Captador solar térmico (panel solar térmico) |
| Marca | Baxi |
| Modelo | 250H |
| Orientación recomendada | Sur (si no, oeste) |
| Inclinación | Latitud geográfica ±10° según temporada, entre 15° y 75° |
| Fluido caloportador | Mezcla agua-glicol con inhibidores de corrosión |
| Concentración de glicol | 26% a 51% según temperatura mínima (hasta -35°C) |
| Presión de servicio en frío | 2 bares (añadir presión estática) |
| Presión máxima del sistema | 10 bares |
| Vaso de expansión | Obligatorio, dimensionado según DIN 4757 |
| Tuberías | Cobre o acero inoxidable, pendiente mínima 1% |
| Bomba | Eje de rotación horizontal, instalación en la zona más fría |
| Purgado | Obligatorio antes de la puesta en servicio, purgadores manuales o automáticos |
| Mantenimiento | Control semestral para superficie >20 m², anual para <20 m² |
| Seguridad | Válvula de seguridad, purgador, protección anticongelante |
| pH del fluido | 7,5 a 8,5 |
| Prueba de presión | 1,5 veces la presión de trabajo |
| Instalador requerido | Personal competente y acreditado |
Preguntas frecuentes - 250H Baxi
Preguntas de los usuarios sobre 250H Baxi
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Panel solar en formato PDF gratis! Encuentra tus instrucciones 250H - Baxi y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. 250H de la marca Baxi.

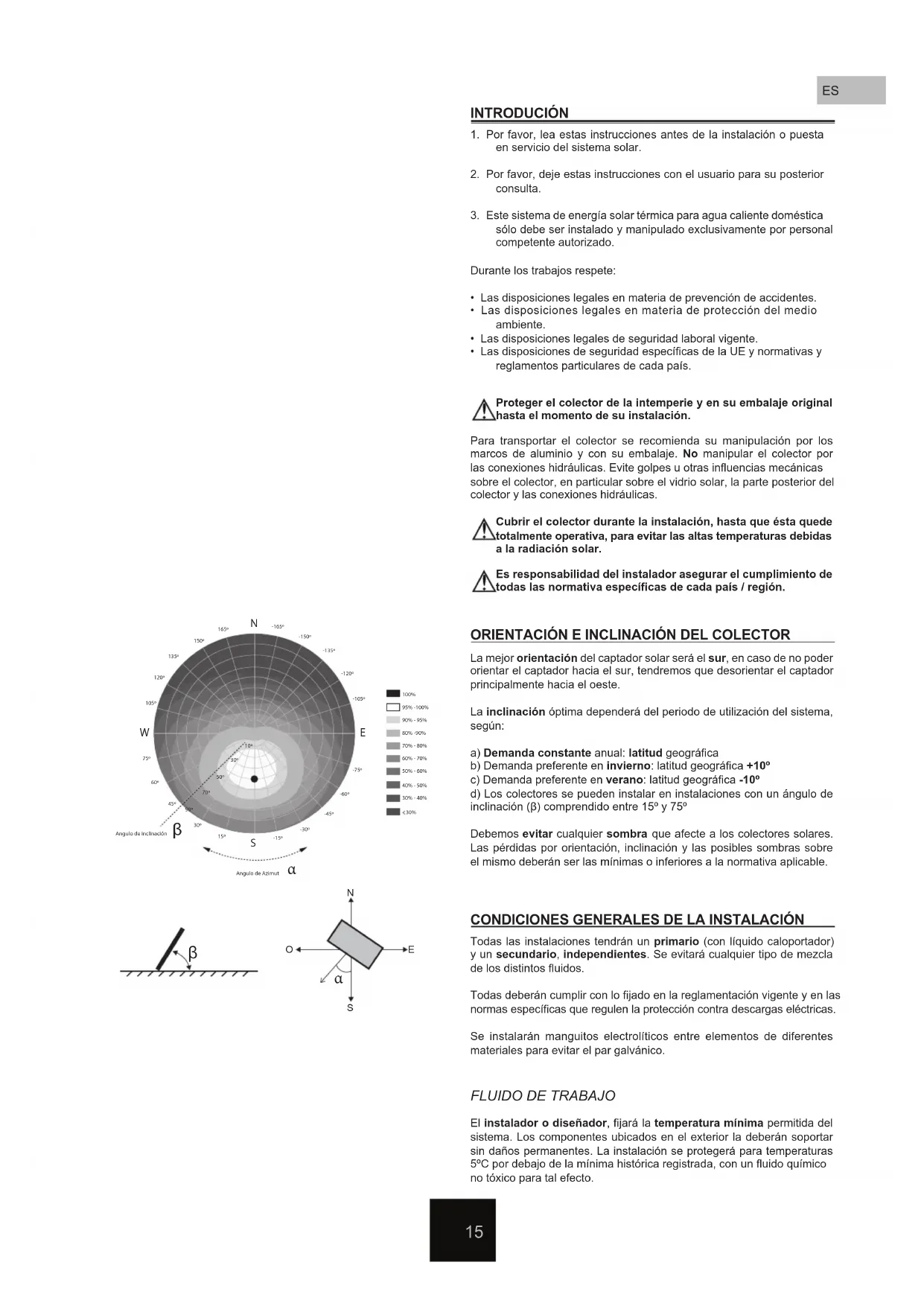

MANUAL DE USUARIO 250H Baxi
Folleto de información sobre el sistema
- Por favor, lea estas instrucciones antes de la instalación o puesta en servicio del sistema solar.
- Por favor, deje estas instrucciones con el usuario para su posterior consulta.
- Este sistema de energía solar térmica para agua caliente doméstica sólo debe ser instalado y manipulado exclusivamente por personal competente autorizado.
Durante los trabajos respete:
- Las disposiciones legales en materia de prevención de accidentes.
- Las disposiciones legales en materia de protección del medio ambiente.
- Las disposiciones legales de seguridad laboral vigente.
- Las disposiciones de seguridad específicas de la UE y normativas y reglamentos particulares de cada país.
Proteger el colector de la intemperie y en su embalaje original hasta el momento de su instalación.
Para transportar el colector se recomienda su manipulación por los marcos de aluminio y con su embalaje. No manipular el colector por las conexiones hidráulicas. Evite golpes u otras influencias mecánicas sobre el colector, en particular sobre el vidrio solar, la parte posterior del colector y las conexiones hidráulicas.
Cubrir el colector durante la instalación, hasta que ésta quede totalmente operativa, para evitar las altas temperaturas debidas a la radiación solar.
Es responsabilidad del instalador asegurar el cumplimiento de todas las normativa específicas de cada país / región.

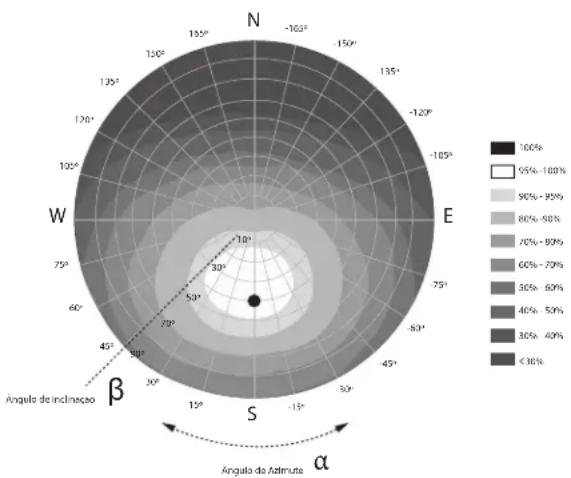

ORIENTACIÓN E INCLINACIÓN DEL COLECTOR
La mejor orientación del captador solar será el sur, en caso de no poder orientar el captador hacia el sur, tendremos que desorientar el captador principalmente hacia el oeste.
La inclinación óptima dependerá del periodo de utilización del sistema, según:
a) Demanda constante anual: latitud geográfica
b) Demanda preferente en invierno: latitud geográfica +10°
c) Demanda preferente en verano: latitud geográfica -10°
d) Los colectores se pueden instalar en instalaciones con un ángulo de inclinación (β) comprendido entre 15° y 75°
Debemos evitar cualquier sombra que afecte a los colectores solares. Las pérdidas por orientación, inclinación y las posibles sombras sobre el mismo deberán ser las mínimas o inferiores a la normativa aplicable.
CONDICIONES GENERALES DE LA INSTALACIÓN
Todas las instalaciones tendrán un primario (con líquido caloportador) y un secundario, independientes. Se evitará cualquier tipo de mezcla de los distintos fluidos.
Todas deberán cumplir con lo fijado en la reglamentación vigente y en las normas específicas que regulen la protección contra descargas eléctricas.
Se instalarán manguitos electrolíticos entre elementos de diferentes materiales para evitar el par galvánico.
FLUIDO DE TRABAJO
El instalador o diseñador, fijará la temperatura mínima permitida del sistema. Los componentes ubicados en el exterior la deberán soportar sin daños permanentes. La instalación se protegerá para temperaturas 5°C por debajo de la mínima histórica registrada, con un fluido químico no tóxico para tal efecto.
| Punto de Congelación (°C) | -10 | -15 | -20 | -25 | -30 | -32 | -35 |
| Concentración glicol (%) | 26 | 33 | 37 | 42 | 47 | 50 | 51 |
Se recomienda la utilización de una mezcla de agua y glicol con inhibidores de corrosión de aplicación directa. Se debe evitar aumentar mucho la concentración, y nunca superar el 50%, ya que de esa forma la viscosidad de la mezcla será muy alta además de disminuir las propiedades caloportadoras del fluido. NO mezclar con ningún otro tipo de fluido.
Aunque es un fluido no tóxico, inodoro y biodegradable, es oportuno adoptar precauciones cuando se manipule. Se recomienda el uso de guantes resistentes a productos químicos y protección ocular adecuada durante su manipulación.
Si el fluido entra en contacto con la piel, lavarla con agua y jabón. En caso de contacto con los ojos, lavarlos inmediatamente con abundante agua corriente limpia
INSTALACIÓN DE LOS CAPTADORES

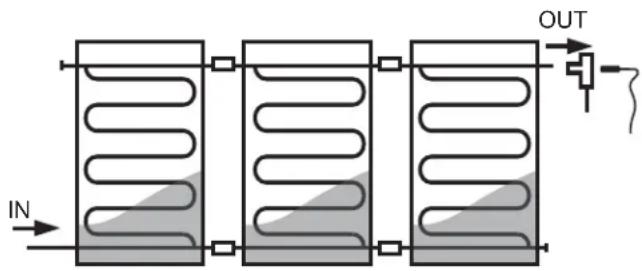

Si se precisa más de una fila, los colectores deben estar instalados en disposición paralela múltiple, preferentemente con el mismo número de captadores cada una. Se instalarán elementos de corte para independizar cada fila. Se instalará una válvula de seguridad y purgado en cada fila, en caso de instalación de un purgador automático se instalará una válvula de corte para deshabilitar dicho purgador durante el funcionamiento de la instalación. Se debe asegurar que no se produzcan flujos inversos, para evitar pérdidas energéticas.
Sonda de Temperatura
Los sensores de temperatura se instalarán asegurando un buen contacto con el punto a medir, aislados contra la influencia de las condiciones ambientales, instalándose en contra corriente con el fluido. La sonda de temperatura se instalará a la salida de la fila correspondiente en el punto más caliente.
Instalar correctamente el sensor térmico en el colector. Fijar el cable del sensor con un material adecuado a fin de impedir la retirada accidental del colector.
Prestar especial atención a las temperaturas máximas que se pueden alcanzar en el último colector de la fila ya que podría llegar a deteriorar el líquido solar.

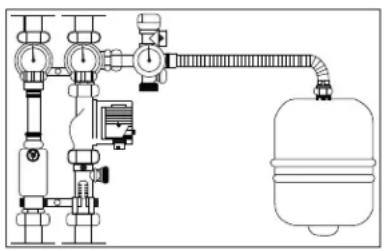

Vaso de expansión
Se Instalará un vaso de expansión en el circuito primario, cerca del grupo hidráulico, en función del tamaño y características de la instalación. Se dimensionará el vaso de expansión según la norma DIN 4757, EN 12977 o VDI 6002. El vaso de expansión se instalará:
1.- De manera que la temperatura del agua que toque la membrana sea la más baja posible.
2.- Se instalará preferentemente en la aspiración de la bomba.
3.- No se instalará ningún elemento de corte entre el vaso de expansión y la instalación.
Tuberías
La longitud de las tuberías será la más corta posible y de forma que garanticen una purga completa. Los tramos horizontales tendrán una pendiente mínima del 1%. En las tuberías del circuito primario podrán utilizarse como materiales el cobre y el acero inoxidable, con uniones roscadas, soldadas o embridadas y las tuberías a intemperie, se protegerán externamente para asegurar su durabilidad ante las acciones climatológicas y evitar pérdidas en el transporte.
Los tamaños de tubos recomendados para mantener una caída de presión inferior a 2,5 mbar por metro lineal son:
| m^25 7.5 12.5 25 | ||||||||||||||||||||
| l/h*m^215 20 30 40 | 60 15 20 | 60 30 40 | 60 15 20 | 30 40 | 60 15 20 | 30 40 | 60 15 | 20 30 40 | 60 | |||||||||||
| l/h | 75 | 100 | 150 | 200 | 300 | 113 | 150 | 225 | 300 | 450 | 188 | 250 | 375 | 500 | 750 | 375 | 500 | 750 | 1000 | 1500 |
| min. int. ∅ | DN13 | DN13 | DN13 | DN16 | DN16 | DN13 | DN13 | DN16 | DN16 | DN20 | DN16 | DN16 | DN20 | DN20 | DN25 | DN20 | DN20 | DN25 | DN25 | DN32 |
Bombas
Siempre que sea posible, se montará la bomba en las zonas más frías del circuito, teniendo en cuenta que no se produzca ningún tipo de cavitación y siempre con el eje de rotación en posición horizontal.
Para el dimensionado de la bomba a instalar se deberá tener en cuenta a parte de la perdida en las tuberías las perdidas de carga en los colectores instalados.
Conexionado de colectores
La conexión óptima (conexión en paralelo) es cruzada a la fila de captadores entrada y salida por puntos opuestos, pudiéndose también conectar por el mismo lado de la fila de captadores, con apenas pérdidas de rendimiento.
PUESTA EN MARCHA
Una vez realizada la instalación lo primero que debemos hacer es una limpieza de la misma para eliminar cualquier resto de escoria de soldadura, decapante o suciedad en las tuberías.
Utilizar un recipiente de capacidad suficiente para recoger el fluido. Una vez finalizada la limpieza del circuito se podrá proceder al llenado del sistema.
El sistema debe llenarse sin radiación solar directa, en caso contrario, cubrir el colector (o los colectores) durante la operación de llenado y lavado. De lo contrario puede existir peligro de formación de vapor.
Presurizar el sistema a 1,5 veces la presión de trabajo para detectar posibles fugas. En el caso de alguna aparición se eliminaran todas las fugas del sistema.
Alternativamente, es posible utilizar una prueba de aire para detectar cualquier pérdida grande del sistema antes del lavado y llenado con el fluido caloportador.
Durante las operaciones de llenado y puesta en servicio el sistema debe estar completamente purgado. Se recomienda volver a comprobar el sistema durante las primeras semanas de funcionamiento para eliminar el aire.
En caso de avería o pérdida del sistema, debe repetirse la operación de purga de aire durante el nuevo llenado. NUNCA podrá rellenarse el circuito primario con agua de red si sus características pueden dar lugar a incrustaciones, deposiciones o ataques en el circuito, o si este circuito necesita anticongelante por riesgo de heladas o cualquier otro aditivo para su correcto funcionamiento.
Nota: Activar el purgador solamente cuando el sistema esté frío. Durante el funcionamiento normal, la temperatura del fluido caloportador es alta y puede ocasionar quemaduras graves.
Comprobar a intervalos regulares el valor del pH, su valor debe ser entre 7,5 y 8,5. Si el líquido que tenemos es oscuro o turbio y el valor de pH es inferior a 7,0 será necesario cambiar el fluido caloportador.
El porcentaje de glicol presente en el fluido caloportador debe comprobarse cada dos años. Puede comprobarse utilizando un refractómetro.
Recordemos que debemos dejar la presión en frío en los captadores a partir de 2 bar. Como el manómetro de llenado se encuentra en la parte baja de la instalación deberemos añadir la presión estática de la instalación en el momento de efectuar la lectura. La presión máxima del sistema es de 10 bares.
Una vez finalizada la puesta en marcha de la instalación no hay que olvidar cerrar todos los purgadores, manuales o automáticos.
Una vez esté la instalación limpia, purgada y con la presión adecuada, deberemos regular el caudal de la instalación. Para ello tendremos que ajustar el caudal de la bomba a la menor velocidad posible (para minimizar el gasto eléctrico) y regular el flujo con ayuda de un caudalímetro.
Las siguientes listas muestran las operaciones más importantes del mantenimiento de una instalación.
- Comprobación de la correcta ejecución de la instalación Revisar esta lista durante la primera puesta en marcha.
Comprobar las uniones y el conexionado hidráulico de los colectores solares a la instalación.
Comprobar el sistema de suportación de los colectores solares.
Comprobar la estanqueidad del circuito hidráulico.
Comprobar que el líquido caloportador de la instalación esté compuesto por una mezcla de fluido anticongelante y agua.
Comprobar la instalación de los elementos de seguridad: vaso de expansión y válvula de seguridad.
Comprobar el connexionado y funcionamiento del sistema de regulación de la instalación.
2. Comprobación del estado general de la instalación
Los siguientes controles recogen aquellas operaciones necesarias para mantener la instalación dentro de los límites aceptables de funcionamiento, prestaciones, protección y durabilidad. Estas operaciones las deberá realizar personal técnico competente con conocimientos en tecnología solar térmica e instalaciones mecánicas en general. Se deberá llevar al día el libro de mantenimiento de la instalación. El mantenimiento de las instalaciones de más de 20 m² de superficie de captación, implicará como mínimo, una revisión cada seis meses. Para aquellas de menos de 20 m², la revisión se realizará como mínimo anualmente.
Estado de los colectores
| Presencia de condensaciones y suciedad | |
| Presencia de agrietamientos, deformaciones | |
| Presencia de corrosión | |
| Aparición de fugas | |
| Verificación de la fijación de la sonda de temperatura |
Estado de la estructura de suportación de los colectores y sus fijaciones y anclajes
| Degradación, indicios de corrosión y apriete de tornillos | |
| Estado de las fijaciones del colector | |
| Estado del tejado de alrededor de la instalación solar | |
| Control de la vegetación alrededor del colector | |
| Verificar los lastres del sistema en caso necesario |
Circuito hidráulico
| Presencia de aire dentro del sistema | |
| Control de funcionamiento y limpieza del purgador | |
| Comprobación de la degradación del aislamiento | |
| Efectuar prueba de presión | |
| Presencia de fugas | |
| Estanqueidad de la bomba | |
| Funcionamiento de la bomba durante el estado de marcha | |
| Comprobación del caudal del sistema | |
| Comprobar la densidad del fluido refrigerante con un refractómetro | |
| Revisar el valor pH del fluido refrigerante. pH>7,5 |
Verificación de las presiones de servicio
| ○ | Comprobación de la presión del sistema |
| ○ | Comprobación de la presión del vaso de expansión |
Sistema de seguridad
| Actuaciones (abrir y cerrar) para evitar agarrotamiento de la válvula de corte | |
| Presencia de glicol en la bandeja de recuperación | |
| Comprobar que la válvula de seguridad actúa |
Sistema de regulación
| Comprobación del diferencial de parada y arranque de la bomba | |
| Comprobar la lectura de las sondas de temperatura de la instalación |
INTRODUÇÃO
radar
| Angle (°) | Angulo de Inclinação (%) | |-----------|--------------------------| | 0 | 100 | | 30 | 95–100 | | 60 | 90–95 | | 90 | 80–85 | | 120 | 70–75 | | 150 | 60–65 | | 180 | 50–55 | | 210 | 40–45 | | 240 | 30–35 | | 270 | 20–25 | | 300 | 10–15 | | 330 | <30 |
