MANUAL DE USUARIO BM1845 ASUS

Primer inicio del equipo ............................................................................. 279 Uso del escritorio de Windows

• Administración de archivos y carpetas p. 282
• Restauración del sistema p. 284
• Protección del equipo p. 285
• Uso de la función Help and Support (Ayuda y soporte técnico) de Windows® . 286 Capítulo 3 Conexión de dispositivos al equipo Conexión de un dispositivo de almacenamiento USB p. 28
• Conexión de un micrófono y unos auriculares p. 288
• Capítulo 4 Uso del equipo Postura correcta durante el uso del PC de sobremesa p. 291
• Uso de la unidad óptica (disponible sólo en determinados modelos) p. 292
• Congurar los puertos USB mediante la BIOS p. 293
• Capítulo 5 Conexión a Internet Conexión por cable p. 2952
• 62 ESPAÑOL ESPAÑOL ESPAÑOL ESPAÑOL Índice Capítulo 6 Uso de las utilidades ASUS AI Suite II p. 29
• ASUS AI Manager p. 304
• ASUS Webstorage p. 30
• ASUS Easy Update p. 309
• ASUS Secure Delete p. 310
• Nero 9 p. 311
• Recuperación del sistema p. 312
• Capítulo 7 Resolución de problemas Resolución de problemas 63 ESPAÑOL ESPAÑOL ESPAÑOL ESPAÑOL Avisos Servicios de reciclaje/retorno de ASUS Los programas de reciclaje y retorno de ASUS emanan de nuestro compromiso con el cumplimiento de las normas más estrictas en materia de protección medioambiental. Como parte de dicho compromiso, proporcionamos a nuestros clientes los medios necesarios para reciclar de forma responsable nuestros productos, baterías y demás componentes, así como los materiales empleados en el embalaje de los mismos. Visite el sitio web http://csr.asus. com/english/Takeback.htm si desea obtener información detallada acerca de los servicios de reciclaje disponibles en las diferentes regiones. REACH En cumplimiento del marco reglamentario REACH (Registro, evaluación, autorización y restricción de productos químicos), hemos publicado las sustancias químicas que contienen nuestros productos a través del sitio web ASUS REACH, al que es posible acceder a través de la dirección http://csr.asus.com/english/REACH.htm. Declaración de la Comisión Federal de las Comunicaciones Este dispositivo satisface los requisitos establecidos en el Apartado 15 de la normativa FCC. Su funcionamiento se encuentra sujeto a las dos condiciones siguientes: p. 3152

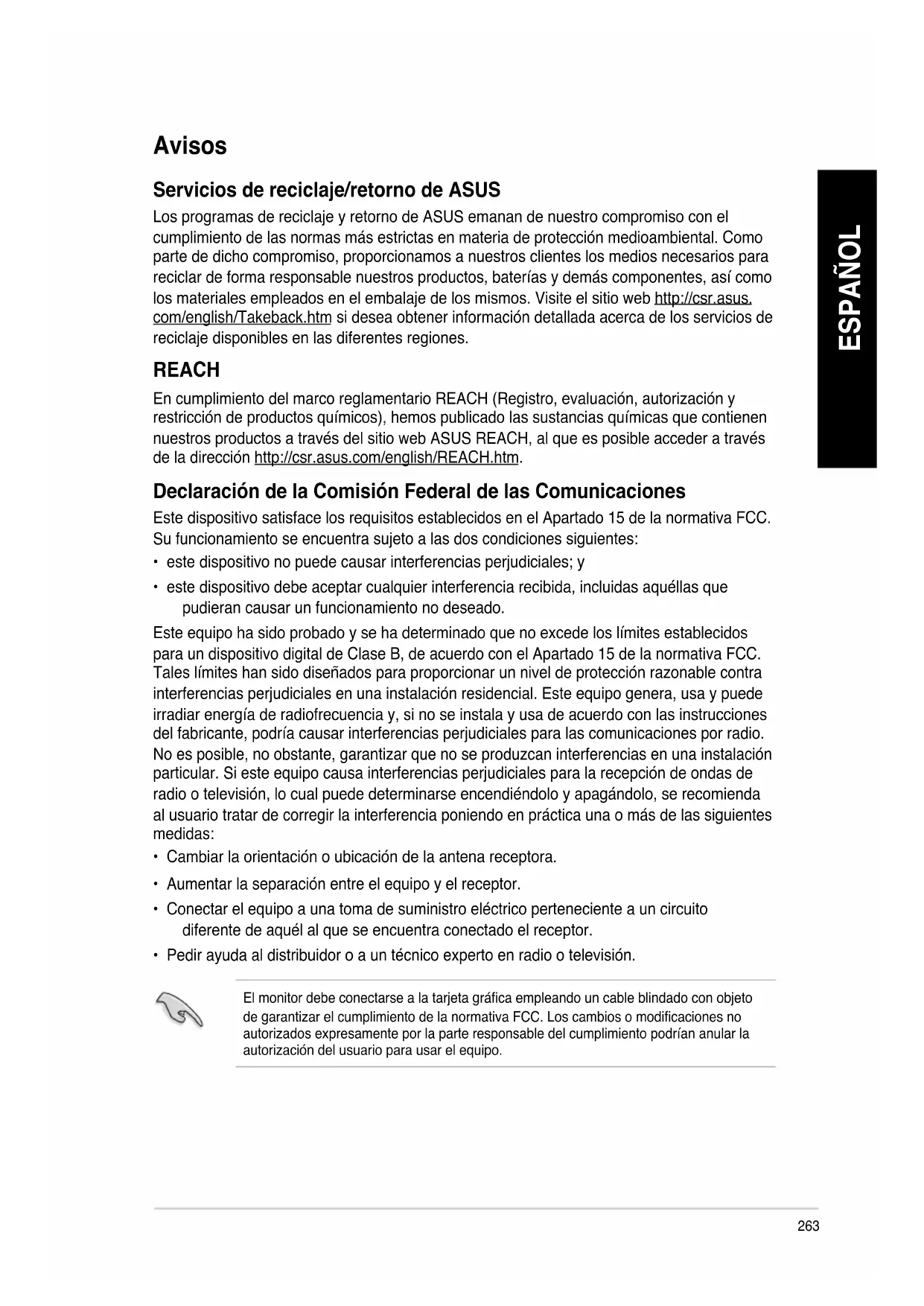

• este dispositivo no puede causar interferencias perjudiciales; y

• este dispositivo debe aceptar cualquier interferencia recibida, incluidas aquéllas que pudieran causar un funcionamiento no deseado. Este equipo ha sido probado y se ha determinado que no excede los límites establecidos para un dispositivo digital de Clase B, de acuerdo con el Apartado 15 de la normativa FCC. Tales límites han sido diseñados para proporcionar un nivel de protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera, usa y puede irradiar energía de radiofrecuencia y, si no se instala y usa de acuerdo con las instrucciones del fabricante, podría causar interferencias perjudiciales para las comunicaciones por radio. No es posible, no obstante, garantizar que no se produzcan interferencias en una instalación particular. Si este equipo causa interferencias perjudiciales para la recepción de ondas de radio o televisión, lo cual puede determinarse encendiéndolo y apagándolo, se recomienda al usuario tratar de corregir la interferencia poniendo en práctica una o más de las siguientes medidas:

• Cambiar la orientación o ubicación de la antena receptora.

• Aumentar la separación entre el equipo y el receptor.

• Conectar el equipo a una toma de suministro eléctrico perteneciente a un circuito diferente de aquél al que se encuentra conectado el receptor.

• Pedir ayuda al distribuidor o a un técnico experto en radio o televisión. El monitor debe conectarse a la tarjeta gráca empleando un cable blindado con objeto de garantizar el cumplimiento de la normativa FCC. Los cambios o modicaciones no autorizados expresamente por la parte responsable del cumplimiento podrían anular la autorización del usuario para usar el equipo.264 ESPAÑOL ESPAÑOL ESPAÑOL ESPAÑOL Advertencia acerca de la exposición a ondas de radiofrecuencia Este equipo debe instalarse y utilizarse de acuerdo con las instrucciones suministradas. La antena o antenas que emplea este transmisor deben instalarse de modo que mantengan una distancia mínima de separación de 20 cm con cualquier persona y no deben ubicarse junto a otra antena o transmisor ni funcionar en conjunto con tales componentes. A n de satisfacer los requisitos de conformidad con los límites de exposición a ondas de radiofrecuencia, deben hacerse llegar las instrucciones de instalación de la antena y las condiciones de funcionamiento del transmisor a los usuarios nales e instaladores. Declaración del Departamento Canadiense de Comunicaciones Este aparato digital no supera los límites de emisión de ruido de radio establecidos para aparatos digitales de Clase B en la normativa de interferencias de radio del Departamento Canadiense de Comunicaciones. Este aparato digital de Clase B satisface los requisitos de la norma canadiense ICES-003. Aviso de Macrovision Corporation acerca del producto Este producto incorpora una tecnología de protección de los derechos de autor protegida por métodos descritos en ciertas patentes de los EE. UU. y otros derechos de propiedad intelectual en posesión de Macrovision Corporation y otros titulares legales. El uso de esta tecnología de protección de los derechos de autor debe ser autorizado por Macrovision Corporation y está destinado a la restricción de la visualización en entornos domésticos y otros de carácter limitado, a menos que Macrovision Corporation autorice lo contrario. Se prohíben las prácticas de ingeniería inversa o desmontaje. Advertencia acerca de la batería de ion-litio PRECAUCIÓN: La sustitución incorrecta de la batería podría constituir un peligro de explosión. Sustituya la batería únicamente por otra similar o de tipo equivalente recomendado por el fabricante. Elimine las baterías usadas de acuerdo con las instrucciones proporcionadas por el fabricante.265 ESPAÑOL ESPAÑOL ESPAÑOL ESPAÑOL Información de seguridad Desconecte el cable de alimentación AC y todos los periféricos conectados antes de limpiar el equipo. Limpie el equipo de sobremesa empleando una esponja de celulosa limpia o una gamuza humedecida en una solución de detergente suave y algunas gotas de agua templada; elimine después la humedad restante con un paño seco.

• NO coloque el equipo sobre una supercie irregular o inestable. Solicite asistencia técnica si la carcasa resulta dañada.

• NO instale el equipo en entornos sometidos a niveles elevados de suciedad o polvo. NO use el equipo durante una fuga de gas.

• NO coloque objetos ni los deje caer sobre la parte superior del equipo de sobremesa; no introduzca materiales extraños en el interior del mismo.

• NO someta el equipo a campos magnéticos o eléctricos de gran intensidad.

• NO exponga el equipo a líquidos, lluvia o humedad, ni lo use cerca de ninguno de tales elementos. NO use el módem durante tormentas eléctricas.

• Advertencia de seguridad acerca de la batería: NO elimine la batería arrojándola al fuego. NO cortocircuite los contactos de la batería. NO desmonte la batería.

• Use este producto en entornos sometidos a una temperatura ambiente comprendida entre 0 ˚C (32 ˚F) y 40 ˚C (104 ˚F).

• NO cubra los oricios de ventilación del equipo de sobremesa para evitar que el sistema se caliente en exceso.

• NO use cables de alimentación, accesorios o periféricos de otro tipo dañados.

A n de evitar posibles descargas eléctricas, desconecte el cable de alimentación de la toma de suministro eléctrico antes de cambiar la posición del sistema.

Consulte con un profesional antes de usar un adaptador o cable prolongador. Tales dispositivos podrían impedir el correcto funcionamiento del circuito de conexión a tierra.

Asegúrese de que la fuente de alimentación se encuentre congurada al nivel de voltaje correspondiente a su región. Si no está seguro del nivel de voltaje que entrega la toma de suministro eléctrico que está usando, póngase en contacto con la compañía eléctrica.

No intente reparar la fuente de alimentación personalmente si se avería. Póngase en contacto con un técnico de mantenimiento autorizado o con su distribuidor.266 ESPAÑOL ESPAÑOL ESPAÑOL ESPAÑOL Convenciones a las que se atiene esta guía Con objeto de garantizar la correcta puesta en práctica de ciertas tareas, se recomienda al usuario familiarizarse con los siguientes símbolos, que encontrará a lo largo de este manual. PELIGRO/ADVERTENCIA: Información destinada a mitigar la posibilidad de lesión personal al efectuar una tarea. PRECAUCIÓN: Información destinada a mitigar la posibilidad de dañar los componentes al efectuar una tarea. NOTA: Sugerencias e información complementaria que facilitan al usuario la realización de una tarea. IMPORTANTE: Instrucciones que SE DEBEN respetar al llevar a cabo una tarea. Más información Consulte las siguientes fuentes si desea obtener más información o mantenerse al día en cuanto a las actualizaciones del producto y el software. Sitios web de ASUS El sitio web de ASUS contiene la información más reciente acerca de los productos de hardware y software ASUS. Visite el sitio web de ASUS: www.asus.com. Sitio web de asistencia técnica local de ASUS Si desea obtener información de contacto acerca de su ingeniero de asistencia técnica local, visite el sitio web de ASUS: http://support.asus.com/contact.267 ESPAÑOL ESPAÑOL ESPAÑOL ESPAÑOL Contenido del paquete

• Si alguno de los artículos anteriores falta o se encuentra dañado, póngase en contacto con su distribuidor.

• Las ilustraciones de los artículos anteriores deben interpretarse únicamente como referencia. Las especicaciones del producto real podrían variar en función del modelo. Equipo de sobremesa ASUS Teclado x 1 Ratón x 1 Cable de alimentación x 1 Soporte para DVD (opcional )x1 DVD de recuperación (opcional )x1

stalla tion Guide DVD con el software de grabación Nero 9 x 1 Guía de instalación x 1 Tarjeta de garantía x 1268 ESPAÑOL

Lea la Tarjeta de garantía de ASUS antes de comenzar a instalar su nuevo equipo de sobremesa ASUS. Capítulo 1 Primeros pasos Familiarícese con el equipo Las ilustraciones que aparecen a continuación deben emplearse sólo como referencia. Los puertos y su ubicación, así como el color del chasis, podrían variar en función del modelo. ¡Bienvenido! Gracias por adquirir un equipo de sobremesa ASUS. El equipo de sobremesa ASUS ofrece un rendimiento vanguardista, proporciona una abilidad sin compromisos e incluye un conjunto de funcionalidades centradas en el usuario. Todas estas características se concentran en el interior de una atractiva, futurista y elegante270 Capítulo 1: Primeros pasos ESPAÑOL ESPAÑOL ESPAÑOL ESPAÑOL Panel frontal

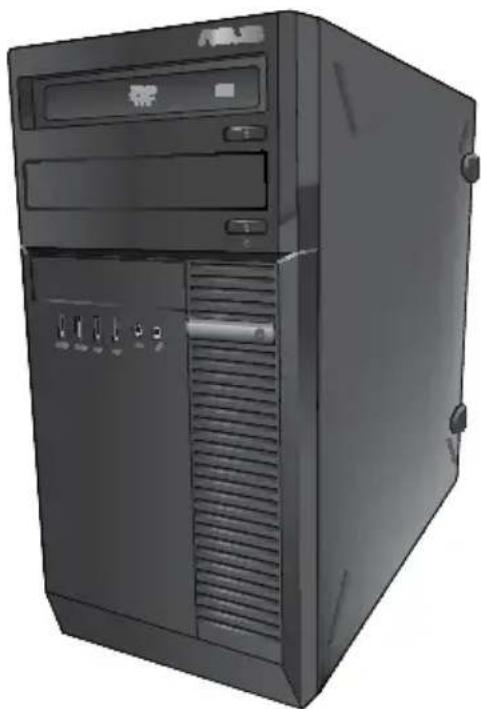

BM1845 Puerto USB 2.0 frontal 5Puerto USB 3.0 frontal 4Puerto USB 3.0 frontal 3Puerto USB 2.0 frontal 6

1. Bahía para unidades de disco ópticas de 5,25 pulgadas. Las bahías para unidades

de disco ópticas de 5,25 pulgadas están diseñadas para dispositivos DVD-ROM, CD- RW y DVD-RW de 5,25 pulgadas.

2. Botón de expulsión de la unidad de disco óptico. Pulse este botón para expulsar la

bandeja de la unidad de disco óptico.

3. Bahía de unidad de disco óptico (vacía). Permite instalar una unidad de disco óptico

4. LED DE DISCO DURO. Este LED se ilumina cuando la unidad de disco duro está en

5. Botón de encendido. Presione este botón para encender el equipo.

6. Puerto de micrófono. Este puerto permite conectar un micrófono.

7. Puerto de auriculares. Este puerto permite conectar unos auriculares o un juego de

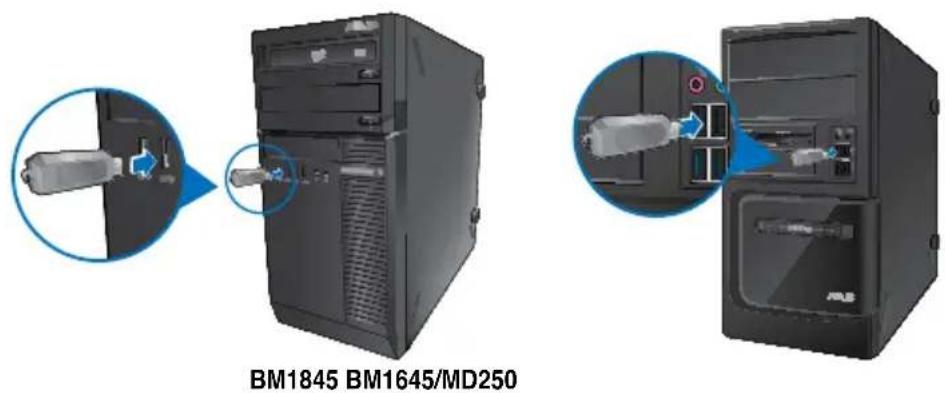

Puertos USB 3.0. Estos puertos de Bus serie universal 3.0 (USB 3.0) admiten la conexión de dispositivos USB 3.0 como ratones, impresoras, escáneres, cámaras y PDAs, entre otros.

• Debido a las limitaciones que presenta el controlador USB 3.0, los dispositivos USB

3.0 sólo se pueden usar en sistemas operativos Windows

y después de instalar el controlador USB 3.0.

• Los dispositivos USB 3.0 sólo se pueden usar como almacenes de datos.

• Se recomienda encarecidamente conectar los dispositivos USB 3.0 a puertos USB 3.0; ello les permitirá desarrollar toda su velocidad y rendimiento.

Puertos USB 2.0. Estos puertos de Bus serie universal 2.0 (USB 2.0) admiten la conexión de dispositivos USB 2.0 como ratones, impresoras, escáneres, cámaras y PDAs, entre otros.ESPAÑOL ESPAÑOL

1. 2 bahías para unidades de disco ópticas de 5,25 pulgadas. Las bahías para

unidades de disco ópticas de 5,25 pulgadas están diseñadas para unidades DVD- ROM, CD-RW y DVD-RW de 5,25 pulgadas.

2. Puerto de micrófono (rosa). Este puerto permite conectar un micrófono.

Puertos USB 2.0. Estos puertos de Bus serie universal 2.0 (USB 2.0) admiten la conexión de dispositivos USB 2.0 como ratones, impresoras, escáneres, cámaras y PDAs, entre otros.

Puertos USB 3.0. Estos puertos de Bus serie universal 3.0 (USB 3.0) admiten la conexión de dispositivos USB 3.0 como ratones, impresoras, escáneres, cámaras y PDAs, entre otros.

• Debido a las limitaciones que presenta el controlador USB 3.0, los dispositivos USB

3.0 sólo se pueden usar en sistemas operativos Windows

y después de instalar el controlador USB 3.0.

• Los dispositivos USB 3.0 sólo se pueden usar como almacenes de datos.

• Se recomienda encarecidamente conectar los dispositivos USB 3.0 a puertos USB 3.0; ello les permitirá desarrollar toda su velocidad y rendimiento.

6. Botón de reinicio. Presione este botón para reiniciar el equipo.

7. LED de disco duro. Este LED se ilumina cuando la unidad de disco duro está en

8. LED de alimentación. Este LED se ilumina cuando enciende el equipo.

9. Botón de encendido. Presione este botón para encender el equipo.

2 bahías para unidades de 3,5 pulgadas. Las bahías para unidades de 3,5 pulgadas están diseñadas para lectores de tarjetas de memoria y unidades de disco duro de 3,5 pulgadas. BM1645/MD250 Panel frontal

Puerto USB 2.0 frontal 6Puerto USB 3.0 frontal 3Puerto USB 3.0 frontal 4Puerto USB 2.0 frontal 5 Puerto para el lector de tarjetas272 Capítulo 1: Primeros pasos ESPAÑOL ESPAÑOL ESPAÑOL ESPAÑOL

1. Selector de voltaje. Utilice este conmutador para seleccionar el voltaje de entrada

del sistema adecuado en función de la tensión propia de su región. Si el voltaje de su región es de 100-127 V, establezca el conmutador en 115 V. Si el voltaje de su región es de 200-240 V, establezca el conmutador en 230V. ¡Si establece el conmutador en 115 V en un entorno de 230 V, o en 230 V en un entorno de 115 V, provocará graves daños al sistema!

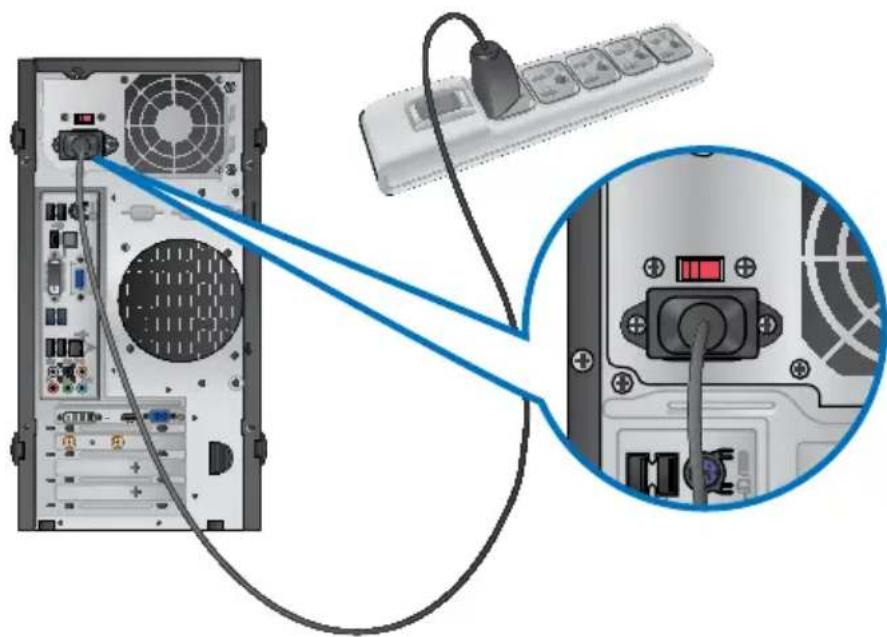

2. Conector de alimentación.Conector de alimentación. Conecte el cable de alimentación a este conector.

3. Oricios de ventilación.Oricios de ventilación. Estos oricios están destinados a la ventilación del equipo.

NO obstruya ni cubra los oricios de ventilación del chasis. Garantice siempre la ventilación correcta al equipo. 4. Puerto combinado para teclado/ratón PS/2 (púrpura/verde).Puerto combinado para teclado/ratón PS/2 (púrpura/verde). Este puerto permite conectar un teclado o ratón PS/2.

5. Puertos USB 2.0.Puertos USB 2.0. Estos puertos de Bus serie universal 2.0 (USB 2.0) admiten la

conexión de dispositivos USB 2.0 como ratones, impresoras, escáneres, cámaras y PDAs, entre otros.

6. Puerto de salida S/PDIF_OUT.Puerto de salida S/PDIF_OUT. Este puerto permite conectar un dispositivo de salida

de audio externo empleando un cable óptico S/PDIF.

7. Puerto HDMI.Puerto HDMI. Este puerto permite conectar dispositivos High-Denition Multimedia

Interface (HDMI) y es compatible con la tecnología HDCP, por lo que admite la reproducción de discos HD DVD, Blu-ray y otros soportes protegidos.

8. Puerto DVI-D. Este puerto permite conectar dispositivos con interfaz DVI-D y es

compatible con la tecnología HDCP, por lo que admite la reproducción de discos HD DVD, Blu-ray y otros soportes protegidos.

9. Puerto VGA.Puerto VGA. Este puerto permite conectar dispositivos con interfaz VGA (como, por

ejemplo, un monitor VGA).

10. Puertos USB 3.0..0.0. Estos puertos de Bus serie universal 3.0 (USB 3.0) admiten la

conexión de dispositivos USB 3.0 como ratones, impresoras, escáneres, cámaras y PDAs, entre otros. Panel posterior DVI HDMI

Puerto USB 2.0 posterior

Puerto USB 3.0 posterior

Puerto USB 3.0 posterior

Puerto USB 2.0 posterior

Puerto USB 2.0 posterior

Puerto USB 2.0 posterior 3ESPAÑOL ESPAÑOL

273ASUS BM1845, BM1645/MD250

ESPAÑOL ESPAÑOL Consulte la tabla de conguración de audio que gura a continuación si desea conocer la función que cumple cada uno de los puertos en las conguraciones de 2, 4, 6 y 8 canales. 13. Puerto de salida de altavoz posterior (negro)Puerto de salida de altavoz posterior (negro) Este puerto permite conectar un altavoz posterior en las conguraciones de audio de 4, 6 y 8 canales. 14. Puerto de salida de altavoz lateral (gris).Puerto de salida de altavoz lateral (gris). Este puerto permite conectar un altavoz lateral en la conguración de audio de 8 canales.

15. Puerto de micrófono (rosa).Puerto de micrófono (rosa). Este puerto permite conectar un micrófono.

16. Puerto de salida de línea (lima).Puerto de salida de línea (lima). Este puerto permite conectar unos auriculares o un juego de altavoces. En una conguración de 4, 6 u 8 canales, este puerto se convierte en salida de altavoz frontal. 17. Puerto de altavoz central/subwoofer (naranja).Puerto de altavoz central/subwoofer (naranja). Este puerto permite conectar un altavoz central/subwoofer. 18. Puerto de entrada de línea (azul claro).Puerto de entrada de línea (azul claro). Este puerto permite conectar un reproductor de cinta, CD o DVD, o una fuente de audio de otro tipo.

• Debido a las limitaciones que presenta el controlador USB 3.0, los dispositivos USB

3.0 sólo se pueden usar en sistemas operativos Windows

y después de instalar el controlador USB 3.0.

• Los dispositivos USB 3.0 sólo se pueden usar como almacenes de datos.

• Se recomienda encarecidamente conectar los dispositivos USB 3.0 a puertos USB 3.0; ello les permitirá desarrollar toda su velocidad y rendimiento.

11. Puertos USB 2.0. Estos puertos de Bus serie universal 2.0 (USB 2.0) admiten la

conexión de dispositivos USB 2.0 como ratones, impresoras, escáneres, cámaras y PDAs, entre otros.

12. Puerto LAN (R-45).Puerto LAN (R-45). Este puerto permite establecer una conexión Gigabit con una red

de área local (LAN) a través de un hub de red. Indicadores LED del puerto LAN Indicador LED de actividad/enlace Indicador LED de velocidad Estado Descripción Estado Descripción Apagado Sin enlace Apagado Conexión de 10 Mbps NARANJA Con enlace NARANJA Conexión de 100 Mbps INTERMITENTE Transmisión de datos VERDE Conexión de 1 Gbps Puerto LAN INDICADOR LED SPEED (VELOCIDAD) INDICADOR

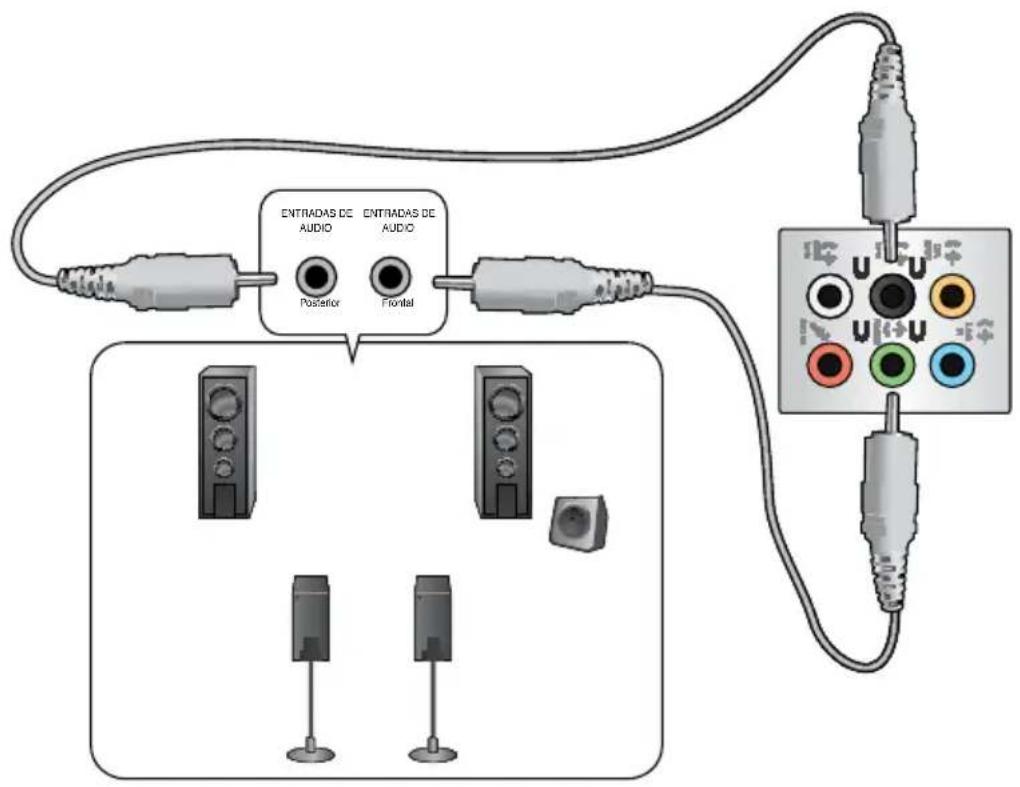

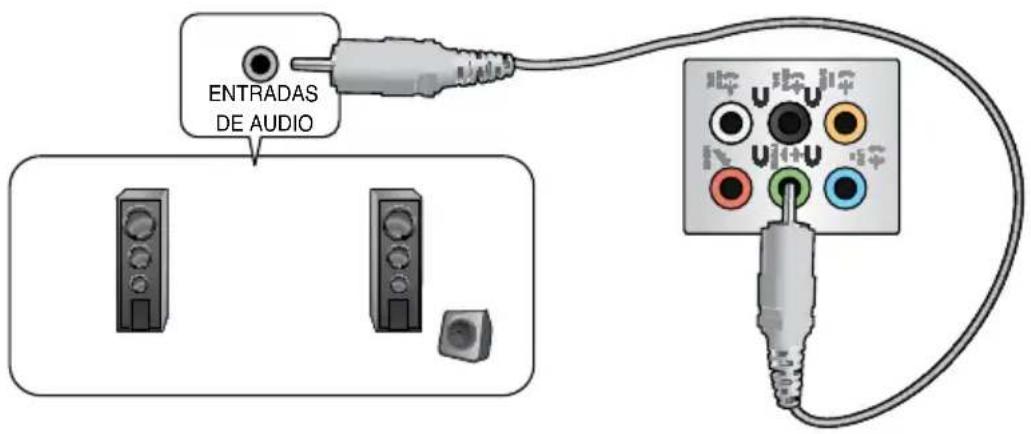

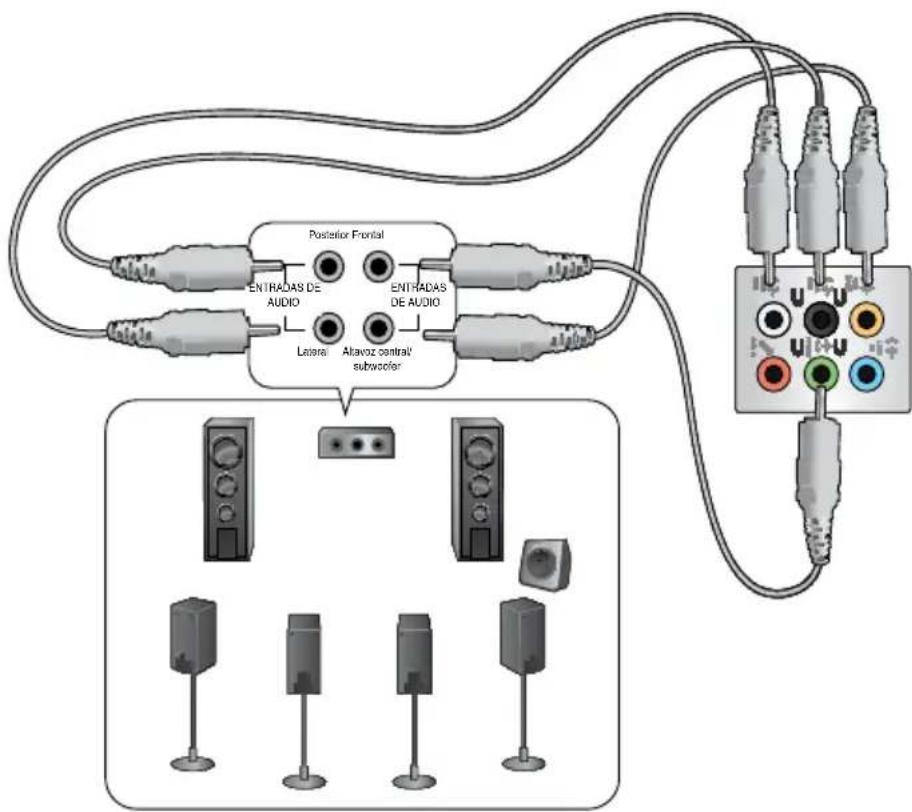

(ACTIVIDAD/ ENLACE) Conguración de audio de 2, 4, 6 u 8 canales Puerto Auriculares 2 canales 4 canales 6 canales 8 canales Azul claro Entrada de línea Entrada de línea Entrada de línea Entrada de línea Lima Salida de línea Salida de altavoz frontal Salida de altavoz frontal Salida de altavoz frontal Rosa Entrada de micrófono Entrada de micrófono Entrada de micrófono Entrada de micrófono Naranja – – Altavoz central/ subwoofer Altavoz central/ subwoofer Negro – Salida de altavoz posterior Salida de altavoz posterior Salida de altavoz posterior Gris – – – Salida de altavoz lateral274 Capítulo 1: Primeros pasos ESPAÑOL ESPAÑOL ESPAÑOL ESPAÑOL 19. Tarjeta grca ASUS (disponible sólo en determinados modelos).Tarjeta grca ASUS (disponible sólo en determinados modelos). Los puertos de salida de pantalla de la tarjeta gráca ASUS (opcional) podrían variar en función del modelo. 20. Tarjeta ASUS WLAN (solamente en ciertos modelos).Tarjeta ASUS WLAN (solamente en ciertos modelos). Esta tarjeta WLAN opcional permite al equipo conectarse a una red inalámbrica.

21. Abrazadera de ranura de expansión.Abrazadera de ranura de expansión. Retire la abrazadera de la ranura de expansión

para instalar una tarjeta de expansión.ESPAÑOL ESPAÑOL

275ASUS BM1845, BM1645/MD250

ESPAÑOL ESPAÑOL Instalación del equipo Siga los pasos descritos en este apartado para conectar al equipo los principales dispositivos de hardware (como un monitor externo, un teclado, un ratón y el cable de alimentación). Uso de los puertos de salida de pantalla integrados en la placa Conecte el monitor al puerto de salida de pantalla integrado en la placa. Para conectar un monitor externo a través de un puerto de salida de pantalla integrado en la placa:

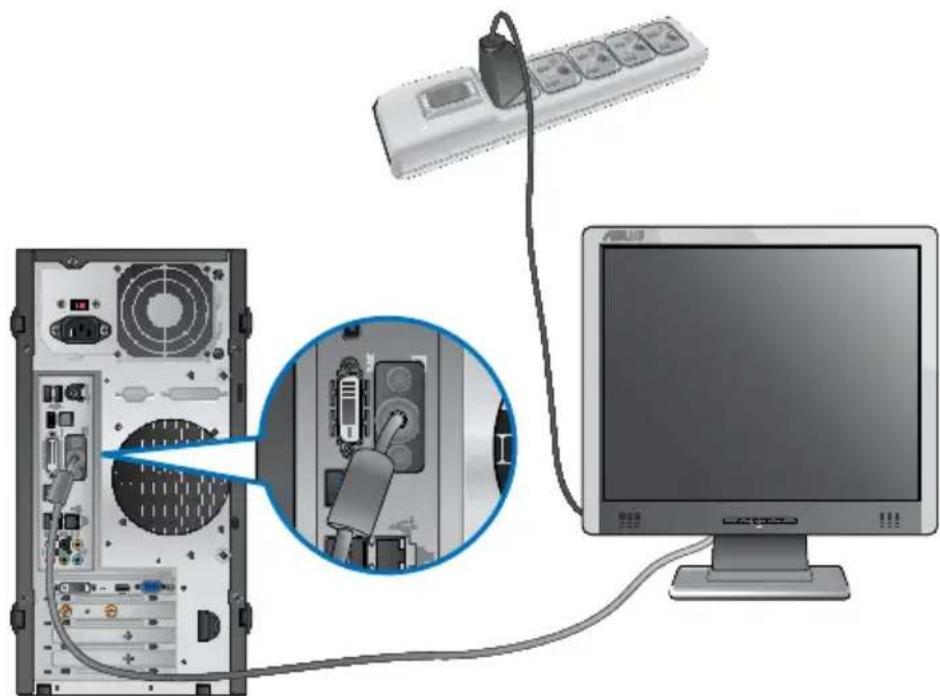

1. Conecte el monitor al puerto VGA, puerto DVI-D o puerto de visualización de su PC.

2. Conecte el monitor a una fuente de alimentación.

DVI HDMI Si el equipo incluye una tarjeta gráca ASUS, ésta habrá sido congurada como dispositivo de pantalla principal en la BIOS. Conecte en tal caso el monitor a uno de los puertos de salida de pantalla de la tarjeta gráca ASUS.276 Capítulo 1: Primeros pasos ESPAÑOL ESPAÑOL ESPAÑOL ESPAÑOL Conexión de un teclado USB y un ratón USB Conecte un teclado USB y un ratón USB a los puertos USB situados en el panel posterior del equipo. DVI HDMI Conexión del cable de alimentación Conecte un extremo del cable de alimentación al conector de alimentación situado en el panel posterior del equipo y el otro extremo a una fuente de alimentación. DVI HDMIESPAÑOL ESPAÑOL

277ASUS BM1845, BM1645/MD250

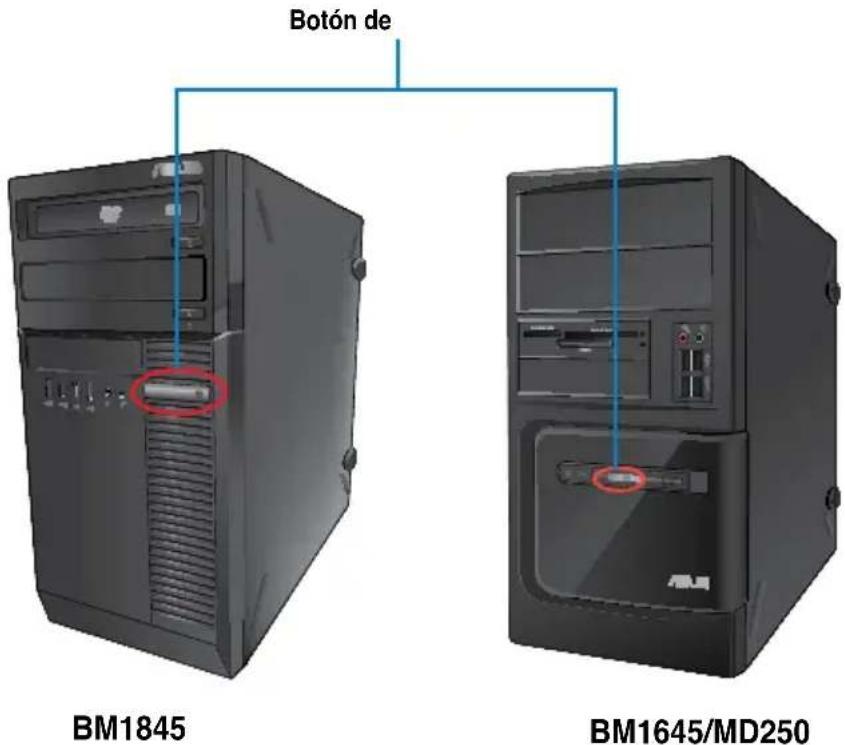

ESPAÑOL ESPAÑOL Encendido/apagado del equipo Siga los pasos descritos en este apartado para aprender a encender/apagar el equipo una vez instalado. Encendido del equipo Para encender el equipo:

1. Encienda la fuente de alimentación

2. Encienda el monitor(Sólo BM6835).

3. Pulse el botón de encendido del equipo.

Apagado del equipo Para apagar el equipo:

1. Cierre todas las aplicaciones en ejecución.

2. En el escritorio de Windows

3. Haga clic en para cerrar el sistema operativo.

4. Espere mientras el sistema se carga automáticamente.

Botón de BM1845 BM1645/MD250278 Capítulo 1: Primeros pasos ESPAÑOL

ESPAÑOL 279ASUS BM1845, BM1645/MD250Si desea establecer una contraseña para su cuenta más tarde, consulte el apartado Conguración de una cuenta de usuario y una contraseña en este capítulo. Capítulo 2 Uso de Windows

Primer inicio del equipo Al iniciar el equipo por primera vez, aparece una serie de pantallas cuyo objetivo es guiarle a través de la conguración de los parámetros básicos del sistema operativo Windows

Para iniciar el equipo por primera vez:

1. Encienda el equipo. Espere unos minutos hasta que aparezca la pantalla Set Up

Windows (Conguración de Windows).

2. Seleccione su idioma en la lista desplegable. Haga clic en Next (Siguiente).

3. Seleccione los valores que correspondan en las listas desplegables Country or

region (País o región), Time and currency (Hora y moneda) y Keyboard layout (Distribución del teclado). Haga clic en Next (Siguiente).

4. Introduzca nombres únicos en los campos User Name (Nombre de usuario) y

Computer Name (Nombre del equipo). Haga clic en Next (Siguiente).

5. Introduzca la información necesaria para establecer su contraseña y haga clic en Next

(Siguiente). O bien, puede hacer clic en Next (Siguiente) para omitir este paso sin introducir información.

6. Lea detenidamente los términos de la licencia. Active la casilla de vericación I

accept the license terms (Acepto los términos de licencia) y haga clic en Next (Siguiente). . Seleccione la opción Use recommended settings (Usar la conguración recomendada) o Install important updates only (Instalar sólo las actualizaciones importantes) para establecer la conguración de seguridad del equipo. Si desea omitir este paso, seleccione la opción Ask me later (Preguntarme más tarde).

8. Revise la conguración de fecha y hora. Haga clic en Next (Siguiente). El sistema

cargará la nueva conguración y se reiniciará. Ya puede comenzar a usar el equipo.280 Capítulo 2: Uso de Windows

ESPAÑOL ESPAÑOL ESPAÑOL ESPAÑOL Haga clic en el icono Start (Inicio) > Help and Support (Ayuda y soporte técnico) si desea obtener información complementaria acerca de Windows

Puede anclar a la barra de tareas aquellos programas que desee que se muestren constantemente. Si desea obtener más información, consulte el apartado Anclaje de programas al men Start (Inicio) o a la barra de tareas en este capítulo. Uso del escritorio de Windows

Uso del men Start (Inicio) El menú Start (Inicio) proporciona acceso a programas, utilidades y demás componentes útiles del equipo. También permite obtener información complementaria acerca de Windows a través de la función Help and Support (Ayuda y soporte técnico). Inicio de componentes desde el men Start (Inicio) Para iniciar componentes desde el men Start (Inicio):

, haga clic en el icono Start (Inicio) .

2. En el menú Start (Inicio), seleccione el componente que desee iniciar.

Puede anclar programas al menú Start (Inicio) para que se muestren siempre al abrirlo. Si desea obtener más información, consulte el apartado Anclaje de programas al men Start (Inicio) o a la barra de tareas en este capítulo. Uso del componente Getting Started (Tareas iniciales) El componente Getting Started (Tareas iniciales) del menú Start (Inicio) contiene información acerca de ciertas tareas básicas que le ayudarán a familiarizarse con el uso de Windows

(como la personalización de Windows

, la agregación de nuevos usuarios y la transferencia de archivos). Para usar el componente Getting Started (Tareas iniciales):

, haga clic en el icono Start (Inicio) para abrir el menú Start (Inicio).

2. Seleccione la opción Getting Started (Tareas iniciales). Aparecerá una lista de tareas

3. Seleccione la tarea que desee llevar a cabo.

Uso de la barra de tareas La barra de tareas permite iniciar y administrar programas y componentes instalados en el equipo. Inicio de un programa desde la barra de tareas Para iniciar un programa desde la barra de tareas:

, haga clic en un icono para iniciarlo. Haga clic en el icono de nuevo para ocultar el programa correspondiente.ESPAÑOL ESPAÑOL

281ASUS BM1845, BM1645/MD250

ESPAÑOL ESPAÑOL O bien, haga clic con el botón secundario del ratón en el icono de un programa en ejecución que aparezca en la barra de tareas y seleccione la opción Pin this program to taskbar (Anclar este programa a la barra de tareas). Anclaje de componentes a una Jump List (Lista de acceso rápido) Al hacer clic con el botón secundario del ratón en un icono de la barra de tareas, se abre una Jump List (Lista de acceso rápido) que permite acceder rápidamente a determinados vínculos relacionados con el programa o componente. Puede anclar componentes (como sitios web, carpetas o unidades que abra con frecuencia o archivos multimedia reproducidos recientemente) a una Jump List (Lista de acceso rápido). Para anclar un componente a una Jump List (Lista de acceso rápido):

1. En la barra de tareas, haga clic con el botón secundario del ratón en un icono.

2. En la Jump List (Lista de acceso rápido), haga clic con el botón secundario del ratón

en el componente que desee anclar y, a continuación, seleccione la opción Pin to this list (Anclar a esta lista). Desanclaje de componentes de una Jump List (Lista de acceso rápido) Para desanclar un componente de una Jump List (Lista de acceso rápido):

1. En la barra de tareas, haga clic con el botón secundario del ratón en un icono.

2. En la Jump List (Lista de acceso rápido), haga clic con el botón secundario del ratón

en el componente que desee quitar de la Jump List (Lista de acceso rápido) y, a continuación, seleccione la opción Unpin from this list (Desanclar de esta lista). Anclaje de programas al menú Start (Inicio) o a la barra de tareas Para anclar un programa al menú Start (Inicio) o a la barra de tareas:

, haga clic en el icono Start (Inicio) para abrir el menú Start (Inicio).

2. Haga clic con el botón secundario del ratón en el componente que desee anclar al

menú Start (Inicio) o a la barra de tareas.

3. Seleccione la opción Pin to Taskbar (Anclar a la barra de tareas) o Pin to Start

menu (Anclar al menú Inicio). Desanclaje de programas del menú Start (Inicio) Para desanclar un programa del menú Start (Inicio):

, haga clic en el icono Start (Inicio) para abrir el menú Start (Inicio).

2. En el menú Start (Inicio), haga clic con el botón secundario del ratón en el programa

que desee desanclar y, a continuación, seleccione la opción Remove from this list (Quitar de esta lista). Desanclaje de programas de la barra de tareas Para desanclar un programa de la barra de tareas:

1. En la barra de tareas, haga clic con el botón secundario del ratón en el programa que

desee quitar de la barra de tareas y, a continuación, seleccione la opción Unpin this program from taskbar (Desanclar este programa de la barra de tareas).282 Capítulo 2: Uso de Windows

ESPAÑOL ESPAÑOL ESPAÑOL ESPAÑOL Noticación de Action Center (Centro de actividades)Haga clic en este icono para abrir el panel Action Center (Centro de actividades) de Windows y ver todos los mensajes de alerta y noticaciones.Conexión de redEste icono muestra el estado de conexión y la intensidad de la señal correspondientes a una conexión de red por cable o inalámbrica.VolumenHaga clic en este icono para ajustar el volumen. Uso del rea de noticación De forma predeterminada, el área de noticación muestra los tres iconos siguientes: Visualización de una noticación de alerta Para ver una noticación de alerta:

• Haga clic en el icono Notication (Noticación) ; a continuación, haga clic en un mensaje para abrirlo. Si desea obtener más información, consulte el apartado Uso del panel Action Center (Centro de actividades) de Windows en este capítulo. Personalización de iconos y noticaciones Puede optar por mostrar u ocultar determinados iconos y noticaciones en la barra de tareas o el área de noticación. Para personalizar los iconos y noticaciones:

1. En el área de noticación, haga clic en el icono con forma de echa .

2. Haga clic en Customize (Personalizar).

3. En la lista desplegable, seleccione los comportamientos de los iconos o componentes

que desee personalizar. Administración de archivos y carpetas Uso del Explorador de Windows

El Explorador de Windows

permite ver, administrar y organizar archivos y carpetas. Inicio del Explorador de Windows

Para iniciar el Explorador de Windows:

, haga clic en el icono Start (Inicio) para abrir el menú Start (Inicio).

2. Haga clic en Computer (Equipo) para iniciar el Explorador de Windows.ESPAÑOL

ESPAÑOL ESPAÑOL También puede hacer clic con el botón secundario del ratón en cualquier punto del panel View (Vista) y seleccionar el tipo de vista que desee. Exploración de archivos y carpetas Para explorar archivos y carpetas:

1. Inicie el Explorador de Windows.

2. En los paneles de navegación o vista, navegue hasta la ubicación en la que se

encuentren los datos.

3. En la barra de ruta de navegación, haga clic en la echa para ver el contenido de la

unidad o carpeta. Personalización de la vista de archivos y carpetas Para personalizar la vista de archivos y carpetas:

1. Inicie el Explorador de Windows.

2. En el panel de navegación, seleccione la ubicación en la que se encuentren los datos.

3. En la barra de herramientas, haga clic en el icono View (Vista) .

4. En el menú View (Vista), desplace el control deslizante para seleccionar un modo de

visualización de archivos y carpetas. Organización de archivos Para organizar los archivos:

1. Inicie el Explorador de Windows.

2. En el campo Arrange by (Organizar por), haga clic para abrir la lista desplegable.

3. Seleccione el tipo de organización que preera.

Ordenación de archivos Para ordenar los archivos:

1. Inicie el Explorador de Windows.

2. Haga clic con el botón secundario en cualquier punto del panel View (Vista).

3. En el menú que aparecerá a continuación, seleccione la opción Sort by (Ordenar por)

y, a continuación, el tipo de ordenación que preera. Agrupación de archivos Para agrupar los archivos:

1. Inicie el Explorador de Windows.

2. Haga clic con el botón secundario en cualquier punto del panel View (Vista).

3. En el menú que aparecerá a continuación, seleccione la opción Group by (Agrupar

por) y, a continuación, el tipo de agrupación que preera.284 Capítulo 2: Uso de Windows

ESPAÑOL ESPAÑOL ESPAÑOL ESPAÑOL Realización de una copia de seguridad de archivos Conguración de una copia de seguridad Para congurar una copia de seguridad:

1. Haga clic en > All Programs (Todos los programas) > Maintenance

(Mantenimiento) > Backup and Restore (Copias de seguridad y restauración).

3. Seleccione la ubicación de destino de la copia de seguridad. Haga clic en Next

elija (recomendado)) o Let me choose (Dejarme elegir) para establecer el modo de copia de seguridad. Agregación de una carpeta nueva Para agregar una carpeta nueva:

1. Inicie el Explorador de Windows.

2. En la barra de herramientas, haga clic en New folder (Nueva carpeta).

3. Introduzca el nombre que desee asignar a la nueva carpeta.

También puede hacer clic con el botón secundario del ratón en cualquier punto del panel View (Vista) y, a continuación, seleccionar las opciones New (Nuevo) > Folder (Carpeta). Restauración del sistema La función System Restore (Restaurar sistema) de Windows

crea puntos de restauración siempre que la conguración del sistema cambia y los vincula a una fecha y una hora. De este modo, facilita la restauración o reversión de los cambios aplicados a la conguración del equipo sin que ello afecte a los datos personales. Para restaurar el sistema:

1. Cierre todas las aplicaciones en ejecución.

3. Siga las instrucciones que aparecerán en la pantalla para llevar a cabo el proceso.

Si selecciona la opción Let Windows choose (Dejar a Windows que elija), Windows no incluirá en la copia de seguridad los programas, los archivos en formato FAT, los archivos almacenados en la papelera de reciclaje ni los archivos temporales de tamaño equivalente o superior a 1 GB.

5. Siga las instrucciones que aparecerán en la pantalla para nalizar el proceso.ESPAÑOL

ESPAÑOL ESPAÑOL Es posible personalizar las noticaciones. Si desea obtener más información, consulte el apartado Personalización de iconos y noticaciones en este capítulo. Inicio del panel Action Center (Centro de actividades) de Windows

en el icono Notication (Noticación) y, a continuación, en Open Action Center (Abrir Centro de actividades).

2. En el panel Action Center (Centro de actividades) de Windows 7, haga clic en la tarea

que desee llevar a cabo. Protección del equipo Uso del panel Action Center (Centro de actividades) de Windows

7 proporciona noticaciones de alerta, información de seguridad e información de mantenimiento del sistema y ofrece la posibilidad de solucionar y corregir automáticamente algunos de los problemas informáticos más comunes. Uso de Windows

Update Windows Update permite buscar e instalar las actualizaciones más recientes con objeto de mejorar la seguridad y el rendimiento del equipo. Inicio de Windows

, haga clic en el icono Start (Inicio) para abrir el menú Start (Inicio).

2. Seleccione All Programs (Todos los programas) > Windows Update.

3. En la pantalla Windows Update, haga clic en la tarea que desee llevar a cabo.

Conguración de una cuenta de usuario y una contraseña Puede crear cuentas de usuario y contraseñas para la gente que use el equipo. Conguración de una cuenta de usuario Para congurar una cuenta de usuario:

, haga clic en > Getting Started (Tareas iniciales) > Add new users (Agregar nuevos usuarios).

2. Seleccione la opción Manage another account (Administrar otra cuenta).

3. Seleccione la opción Create a new account (Crear una nueva cuenta).

4. Introduzca el nombre que desee asignar al nuevo usuario.

5. Seleccione la opción Standard user (Usuario estándar) o Administrator

(Administrador) para asignar un tipo al usuario.

6. Cuando haya terminado, haga clic en Create Account (Crear cuenta).286

Capítulo 2: Uso de Windows

ESPAÑOL ESPAÑOL Conguración de una contraseña de usuario Para congurar una contraseña de usuario:

1. Seleccione el usuario para el que desee establecer una contraseña.

2. Seleccione la opción Create a password (Crear una contraseña).

3. Introduzca una contraseña y confírmela. Introduzca un indicio de contraseña.

4. Cuando haya terminado, haga clic en Create password (Crear contraseña).

Activación del software antivirus El equipo cuenta con el software Internet Security de Trend Micro instalado de fábrica. Se trata de un software antivirus de otro fabricante que permite proteger un equipo frente a ataques de virus. Debe adquirirse por separado. Dispondrá de un periodo de prueba de 60 días tras la activación. Para activar el software Internet Security de Trend Micro:

1. Ejecute la aplicación Internet Security de Trend Micro.

2. Lea detenidamente los términos de la licencia. Haga clic en Agree & Activate

(Aceptar y activar).

3. Introduzca su dirección de correo electrónico y seleccione su ubicación. Haga clic en

4. Haga clic en Finish (Finalizar) para nalizar la activación.

Uso de la función Help and Support (Ayuda y soporte técnico) de Windows

La función Help and Support (Ayuda y soporte técnico) de Windows

ofrece acceso a guías y respuestas acerca del uso de aplicaciones en la plataforma Windows

Para iniciar la función Help and Support (Ayuda y soporte técnico) de Windows

, haga clic en > Help and Support (Ayuda y soporte técnico). Asegúrese de que el equipo cuente con conexión a Internet si desea recibir la ayuda en línea más reciente para Windows

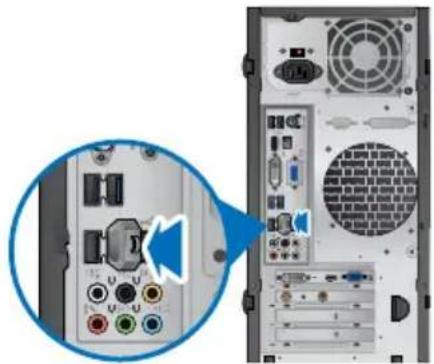

Capítulo 3 Conexión de dispositivos al equipo Conexión de un dispositivo de almacenamiento USB Este equipo de sobremesa cuenta con puertos USB 2.0/1.1 y USB 3.0 27tanto en el panel frontal como en el posterior. Los puertos USB permiten conectar dispositivos USB como, por ejemplo, dispositivos de almacenamiento. Para conectar un dispositivo de almacenamiento USB:

• Inserte el dispositivo de almacenamiento USB en el equipo. DVI HDMI Panel frontal Panel posterior BM1845 BM1645/MD250 Para quitar un dispositivo de almacenamiento USB:

1. Haga clic en en el área de noticación de Windows

del equipo y, a continuación, en Eject USB2.0 FlashDisk (Expulsar USB2.0 FlashDisk).

2. Cuando aparezca el mensaje Safe to Remove

Hardware (Es seguro quitar el hardware), quite el dispositivo de almacenamiento USB del equipo. NO quite un dispositivo de almacenamiento USB durante una transferencia de datos. Si lo hace, podrían producirse pérdidas de datos y el dispositivo de almacenamiento USB podría resultar dañado.288 Capítulo 3: Conexión de dispositivos al equipo ESPAÑOL ESPAÑOL ESPAÑOL ESPAÑOL Conexión de un micrófono y unos auriculares Este equipo de sobremesa cuenta con puertos de micrófono y auriculares tanto en el panel frontal como en el posterior. Los puertos de E/S de audio situados en el panel posterior permiten conectar sistemas de altavoces estéreo de 2, 4, 6 y 8 canales. Conexión de unos auriculares y un micrófono BM1845

ESPAÑOL ESPAÑOL Conexión de un sistema de altavoces de 2 canales Conexión de un sistema de altavoces de 4 canales ENTRADAS DE AUDIO ENTRADAS DE AUDIO ENTRADAS DE AUDIO Posterior Frontal290 Capítulo 3: Conexión de dispositivos al equipo ESPAÑOL ESPAÑOL Conexión de un sistema de altavoces de 8 canales Conexión de un sistema de altavoces de 6 canales ENTRADAS DE AUDIO Posterior Frontal ENTRADAS DE AUDIO ENTRADAS DE AUDIO Altavoz central/ subwoofer ENTRADAS DE AUDIO Posterior Frontal Altavoz central/ subwoofer ENTRADAS DE AUDIO LateralESPAÑOL ESPAÑOL

291ASUS BM1845, BM1645/MD250

Capítulo 4 Uso del equipo Eye level to the top of the monitor screen Foot rest 90˚ angles Postura correcta durante el uso del PC de sobremesa Es aconsejable adoptar la postura correcta durante el uso del PC de sobremesa con objeto de evitar la sobrecarga de muñecas, manos y otros músculos y articulaciones. Este apartado contiene sugerencias que le permitirán evitar la incomodidad física y las posibles lesiones que podría sufrir durante el uso y disfrute del PC de sobremesa. La parte superior de la pantalla del monitor debe quedar a la altura de los ojosReposapiésÁngulos de 90º Para mantener la postura correcta:

• Coloque la silla de tal modo que los codos queden a la altura del teclado o ligeramente por encima; ello le permitirá escribir con más comodidad.

• Ajuste la altura de la silla de tal modo que las rodillas queden a una altura ligeramente superior a la de las caderas para que la parte posterior de los muslos permanezca relajada. Si es necesario, use un reposapiés para elevar la altura de las rodillas.

• Ajuste el respaldo de la silla de modo que la base de la columna quede apoyada rmemente e inclinada ligeramente hacia atrás.

• Siéntese derecho con las rodillas, los codos y las caderas formando un ángulo aproximado de 90° al trabajar con el PC.

• Coloque el monitor frente a usted y ajuste la parte superior de la pantalla del monitor a la altura de los ojos, de tal modo que mire ligeramente hacia abajo al contemplar la imagen representada en la pantalla.

• Mantenga el ratón cerca del teclado y, si es preciso, use un reposamuñecas para reducir la presión soportada por las muñecas al escribir.

• Use el PC de sobremesa en una zona bien iluminada; manténgalo alejado de fuentes de resplandor, como ventanas o lugares expuestos a la incidencia directa de la luz solar.

• Lleve a cabo breves descansos periódicos durante el uso del PC de sobremesa.292 Capítulo 4: Uso del equipo ESPAÑOL ESPAÑOL ESPAÑOL ESPAÑOL Uso de la unidad óptica (disponible sólo en determinados modelos) Inserción de un disco óptico Para insertar un disco óptico:

1. Con el sistema encendido, pulse el botón de expulsión situado bajo el embellecedor de

la bahía de unidad para abrir la bandeja.

2. Coloque un disco en la unidad óptica con la etiqueta orientada hacia arriba.

3. Presione la bandeja para cerrarla.

4. Seleccione un programa en la ventana AutoPlay (Reproducción automática) para

acceder a los archivos. Extracción de un disco óptico Para extraer un disco óptico:

1. Con el sistema encendido, lleve a cabo cualquiera de las siguientes acciones para

expulsar la bandeja:

• Pulse el botón de expulsión situado bajo el embellecedor de la bahía de unidad.

• Haga clic con el botón secundario del ratón en el icono de la unidad de CD/ DVD en la pantalla Computer (Equipo) y, a continuación, haga clic en Eject (Expulsar).

2. Extraiga el disco de la bandeja de disco.

Si la función AutoPlay (Reproducción automática) NO está habilitada en el equipo, haga clic en el botón Start (Inicio) de Windows

7 en la barra de tareas; haga clic en Computer (Equipo) y, a continuación, haga doble clic en el icono de la unidad de CD/DVD para acceder a los datos almacenados en ella.

ESPAÑOL ESPAÑOL Congurar los puertos USB mediante la BIOS Puede habilitar o deshabilitar los puertos USB 3.0 y USB 2.0 frontal y posterior mediante el programa de conguración de la BIOS. Para deshabilitar o habilitar los puertos USB 2.0 y 3.0 frontal y posterior:

1. Presione <Suprimir> para entrar en el programa de conguración de la BIOS en el

momento del arranque.

2. En la pantalla del programa de conguración de la BIOS, haga clic en Advanced

(Avanzado) > USB Conguration (Conguración USB).

3. Seleccione el puerto USB que desee habilitar o deshabilitar.

4. Presione <Entrar> para habilitar o deshabilitar el puerto USB seleccionado.

5. Haga clic en Exit (Salir) y seleccione Save Changes & Reset (Guardar cambios y

restablecer) para guardar los cambios realizados. Consulte el Capítulo 1 para conocer las ubicaciones de los puertos USB.294 Capítulo 4: Uso del equipo ESPAÑOL

Capítulo 5 Conexión a Internet Conexión a través de un módem DSL/por cable Para establecer una conexión a través de un módem DSL/por cable:

1. Instale el módem DSL/por cable.

Conexión por cable Use un cable RJ-45 para conectar el equipo a un módem DSL/por cable o a una red de área local (LAN).

2. Conecte un extremo del cable RJ-45 al puerto LAN (RJ-45) situado en el panel

posterior del equipo y el otro extremo a un módem DSL/por cable. Consulte la documentación que incluye el módem DSL/por cable. DVI HDMI ModemRJ-45 cable DVI HDMI

3. Encienda el módem DSL/por cable y el equipo.

4. Congure los parámetros necesarios para establecer una conexión a Internet.

Póngase en contacto con su proveedor de servicios de Internet (ISP) si desea obtener información o asistencia acerca de la conguración de la conexión a Internet. Cable RJ-45296 Capítulo 5: Conexión a Internet ESPAÑOL ESPAÑOL Conexión a través de una red de área local (LAN) Para establecer una conexión a través de una red LAN:

1. Conecte un extremo de un cable RJ-45 al puerto LAN (RJ-45) situado en el panel

posterior del equipo y el otro extremo a la red LAN. DVI HDMI RJ-45 cable LAN DVI HDMI

2. Encienda el equipo.

3. Congure los parámetros necesarios para establecer una conexión a Internet.

Póngase en contacto con el administrador de la red si desea obtener más información o asistencia acerca de la conguración de la conexión a Internet. Cable RJ-45ESPAÑOL ESPAÑOL 297ASUS BM1845, BM1645/MD250Puede que el paquete no incluya los DVDs de soporte y recuperación. No obstante, el sistema le permitirá grabarlos personalmente si lo desea. Consulte el apartado Recuperación del sistema si desea obtener más información. Capítulo 6 Uso de las utilidades ASUS AI Suite II ASUS AI Suite II es una interfaz integrada que incorpora diferentes utilidades ASUS y permite al usuario iniciarlas y usarlas simultáneamente.Esta utilidad está preinstalada en algunos modelos. Para aquellos modelos que no tienen un sistema operativo, siga los pasos que se indican a continuación para instalar esta utilidad. Instalación de AI Suite II Para instalar AI Suite II: 1. Coloque el DVD de soporte en la unidad óptica. Si la función Autorun (Ejecución automática) está habilitada en el equipo, aparecerá la pestaña Drivers installation (Instalación de controladores).

2. Haga clic en la pestaña Utilities (Utilidades) y, a continuación, en ASUS AI Suite II.

3. Siga las instrucciones que aparecerán en la pantalla para llevar a cabo la instalación.

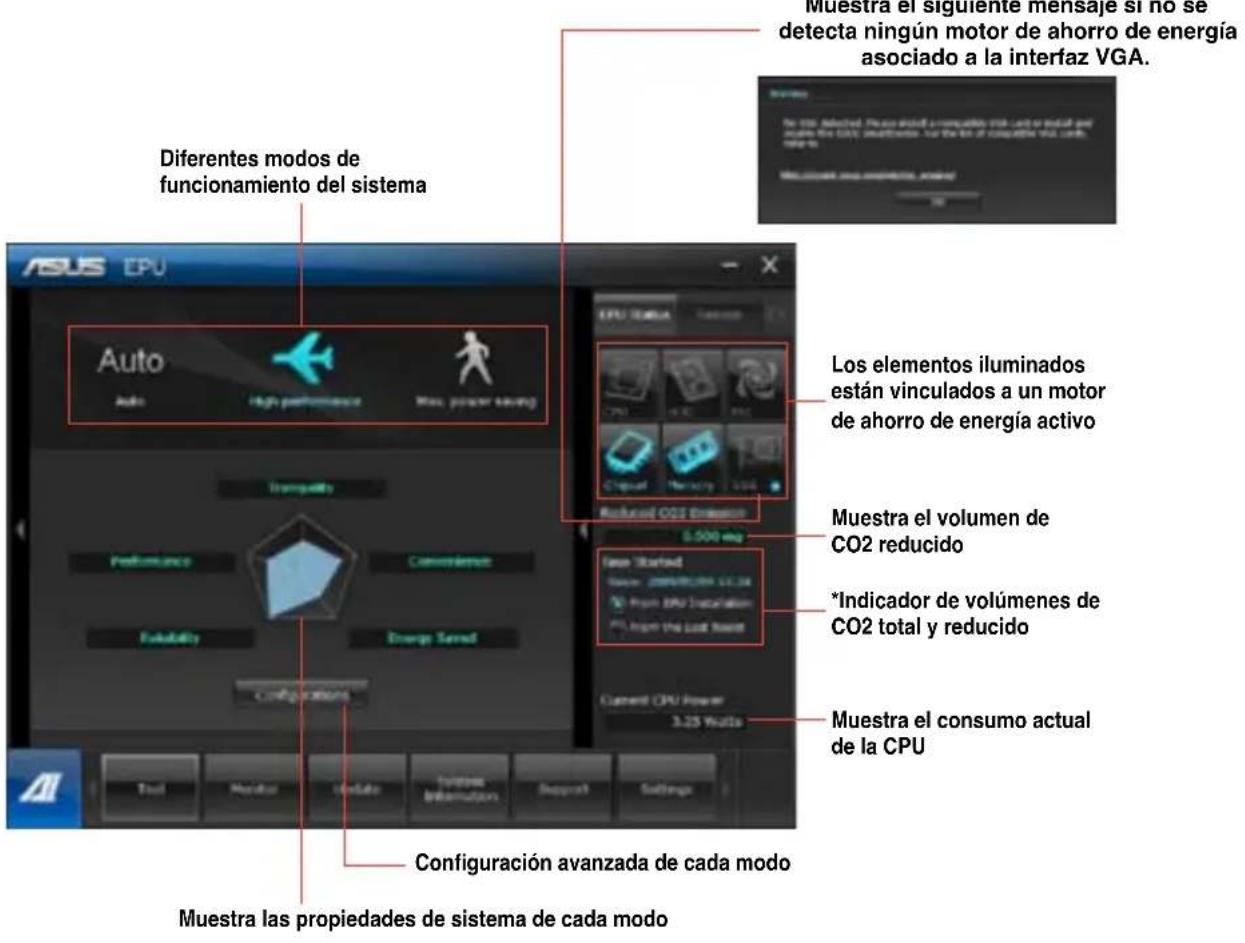

Uso de AI Suite II AI Suite II se inicia automáticamente al acceder al sistema operativo (SO) Win- dows

. El icono de AI Suite II aparece en el área de noticación de Windows . Haga clic en el icono para abrir la barra de menús principal de AI Suite II.Haga clic en los diferentes botones para seleccionar e iniciar una utilidad, consultar el estado del sistema, actualizar la BIOS de la placa base, mostrar la información del sistema o personalizar la conguración de AI Suite II.Haga clic para consultar el estado de los sensores o la frecuencia de la CPUHaga clic para actualizar la BIOS de la placa baseHaga clic para mostrar la información del sistemaHaga clic para personalizar la conguración de la interfaz• Las aplicaciones del menú Tool (Herramientas) varían en función del modelo. • Las capturas de pantalla de AI Suite II de este manual son solamente para referencia. Las capturas de pantalla reales varían en función del modelo.Haga clic para seleccionar una utilidadHaga clic para mostrar información de soporte técnico de ASUS298 Capítulo 6: Uso de las utilidades ESPAÑOL ESPAÑOL ESPAÑOL ESPAÑOL Herramientas El menú Tool (Herramientas) incluye los paneles EPU, Probe II, Sensor Recorder (Grabadora de sensores). EPU EPU es una herramienta que facilita el ahorro de energía y satisface diferentes necesidades informáticas. Se trata de una utilidad que pone al alcance del usuario varios modos entre los que éste puede elegir para ahorrar energía. El modo Auto (Automático) permite al sistema cambiar de modo automáticamente en función de su estado. También es posible personalizar los diferentes modos congurando los parámetros CPU frequency (Frecuencia de la CPU), GPU frequency (Frecuencia de la GPU), vCore Voltage (Voltaje vCore) y Fan Control (Control del ventilador). Inicio de EPU

Una vez instalada la interfaz AI Suite II desde el DVD de soporte, inicie EPU haciendo clic en Tool (Herramientas) > EPU en la barra de menús principal de AI Suite II. *Indicador de volmenes de CO2 total y reducido Muestra las propiedades de sistema de cada modo Muestra el siguiente mensaje si no se detecta ningn motor de ahorro de energía asociado a la interfaz VGA. Conguración avanzada de cada modo Diferentes modos de funcionamiento del sistema Los elementos iluminados están vinculados a un motor de ahorro de energía activo Muestra el volumen de CO2 reducido Muestra el consumo actual de la CPU

• * Seleccione la opción From EPU Installation (Desde la instalación de EPU) si desea conocer el volumen de CO2 reducido desde la instalación de EPU.

• * Seleccione la opción From the Last Reset (Desde el ltimo restablecimiento) si desea conocer el volumen total de CO2 reducido desde la última vez que se hizo clic en el botón Clear (Borrar) .ESPAÑOL ESPAÑOL

299ASUS BM1845, BM1645/MD250

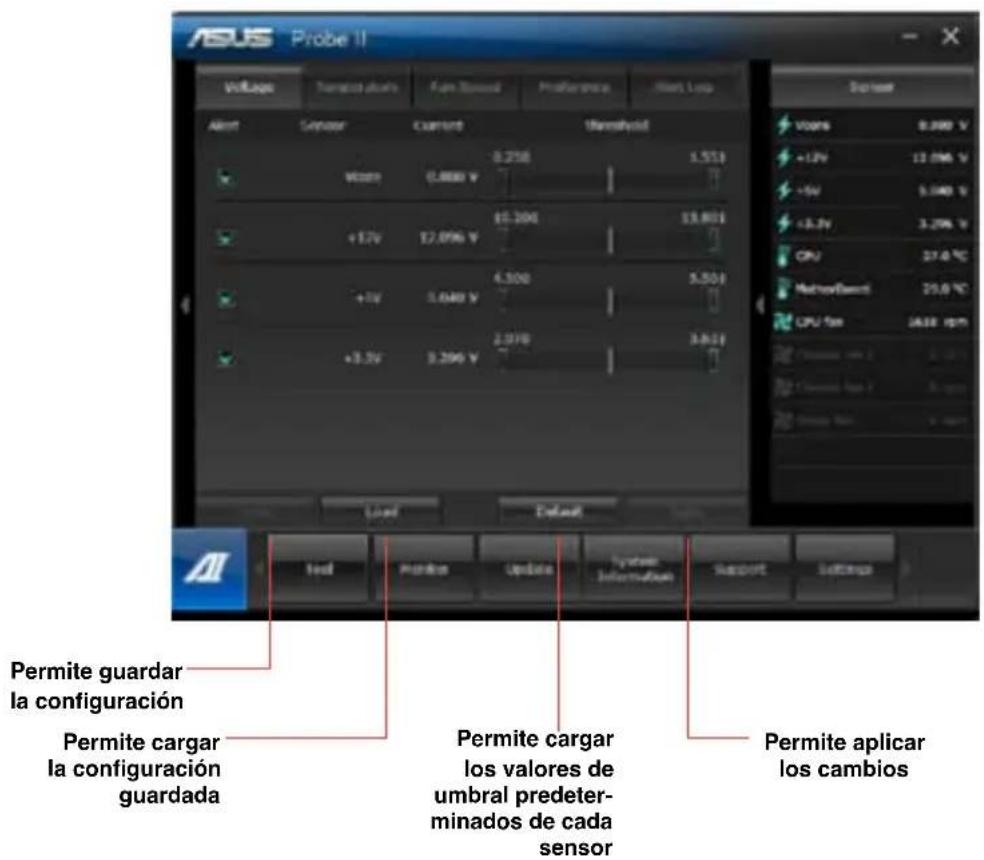

ESPAÑOL ESPAÑOL Probe II Probe II es una utilidad que permite consultar el estado de los principales compo- nentes del equipo y detecta y avisa de cualquier problema relacionado con tales componentes. Probe II controla la velocidad de rotación del ventilador, la tempera- tura de la CPU y los voltajes del sistema, entre otros parámetros. Gracias a esta utilidad, podrá asegurarse de que el equipo se encuentre siempre en correcto estado de funcionamiento. Inicio de Probe II Una vez instalada la interfaz AI Suite II desde el DVD de soporte, inicie Probe II haciendo clic en Tool (Herramientas) > Probe II en la barra de menús principal de AI Suite II. Permite cargar los valores de umbral predeter- minados de cada sensor Permite aplicar los cambios Permite cargar la conguración guardada Permite guardar la conguración Conguración de Probe II Haga clic en las pestañas Voltage (Voltaje)/Temperature (Temperatura)/Fan Speed (Velocidad del ventilador) para ajustar los valores de umbral del sensor correspondiente. La pestaña Preference (Preferencias) permite personalizar el300 Capítulo 6: Uso de las utilidades ESPAÑOL ESPAÑOL ESPAÑOL ESPAÑOL Sensor Recorder Sensor Recorder permite consultar y registrar los cambios que tienen lugar en el voltaje del sistema, la temperatura y la velocidad del ventilador. Inicio de Sensor Recorder

Una vez instalada la interfaz AI Suite II desde el DVD de soporte, haga clic en Tool (Herramientas) > Sensor Recorder en la barra de menús principal de AI Suite II para iniciar PC Probe. Conguración de Sensor Recorder

Haga clic en las pestañas Voltage (Voltaje)/Temperature (Temperatura)/Fan Speed (Velocidad del ventilador) y seleccione los sensores cuyos valores desee consultar.

La pestaña History Record (Registro histórico) permite registrar los cambios que tienen lugar en los sensores habilitados. Seleccione los sensores que desee consultar Haga clic para acer- car/alejar el eje Y Haga clic para acer- car/alejar el eje X Haga clic para volver al modo predeterminado Arrastre si de- sea consultar el estado del sensor selec- cionado durante un determinado periodo de tiempoESPAÑOL ESPAÑOL

301ASUS BM1845, BM1645/MD250

ESPAÑOL ESPAÑOL Sensor El panel Sensor muestra el valor actual correspondiente a alguno de los sensores del sistema, como aquél asociado a la velocidad de rotación del ventilador, la tem- peratura de la CPU o los voltajes Haga clic en Monitor > Sensor en la barra de menús principal de AI Suite II para abrir el panel Sensor. Frecuencia de la CPU El panel CPU Frequency (Frecuencia de la CPU) muestra la frecuencia actual de la CPU y su nivel de uso. Haga clic en Monitor > CPU Frequency (Frecuencia de la CPU) en la barra de menús principal de AI Suite II para abrir el panel CPU Frequency (Frecuencia de la CPU). Monitor La sección Monitor incluye los paneles Sensor y CPU Frequency (Frecuencia de la CPU). Actualización La sección Update (Actualización) permite actualizar la BIOS de la placa base y el logotipo de arranque de la BIOS a través de las utilidades de actualización diseña- das por ASUS. ASUS Update (Actualización de ASUS) ASUS Update (Actualización de ASUS) es una utilidad que permite administrar, guardar y actualizar la BIOS de la placa base a través del SO Windows

. La utilidad ASUS Update (Actualización de ASUS) permite actualizar la BIOS directamente desde Internet, descargar el archivo de BIOS más reciente desde Internet, actuali- zar la BIOS empleando un archivo de BIOS actualizado, guardar el archivo de la BIOS actual o ver la información relacionada con la versión de la BIOS. Actualización de la BIOS a través de Internet Para actualizar la BIOS a través de Internet:

1. En la pantalla de ASUS Update (Actualización de ASUS), seleccione la opción Update

BIOS from Internet (Actualizar la BIOS desde Internet) y, a continuación, haga clic en Next (Siguiente).

2. Seleccione el sitio FTP de ASUS más cercano a su ubicación para evitar el tráco de red.

Si desea habilitar las funciones de retroceso de versión de la BIOS y copia de seguridad automática de la BIOS, active las casillas de vericación situadas junto a las dos opciones correspondientes de la pantalla.

3. Seleccione la versión de la BIOS que desee descargar. Haga clic en Next (Siguiente).

Si no se detecta ninguna versión posterior a la instalada, se mostrará la pantalla representada en la ilustración de la derecha.

4. Si lo desea, puede cambiar el logotipo de arranque de la BIOS; dicho logotipo es la

imagen que se muestra en la pantalla durante las pruebas automáticas de encendido (POST, por sus siglas en inglés). Haga clic en Yes (Sí) si desea cambiar el logotipo de arranque o en No para continuar.

5. Siga las instrucciones que aparecerán en la pantalla para llevar a cabo el proceso de

actualización.302 Capítulo 6: Uso de las utilidades ESPAÑOL ESPAÑOL ESPAÑOL ESPAÑOL Actualización de la BIOS a través de un archivo BIOS Para actualizar la BIOS a través de un archivo de BIOS:

En la pantalla de ASUS Update (Actualización de ASUS), seleccione la opción Update BIOS from le (Actualizar la BIOS desde un archivo) y, a continuación, haga clic en Next (Siguiente). 2. Busque el archivo de BIOS en la ventana Open (Abrir); haga clic enBusque el archivo de BIOS en la ventana Open (Abrir); haga clic en Open (Abrir) y, a continuación, en Next (Siguiente).

3. Si lo desea, puede cambiar el logotipo de arranque de la BIOS. Haga clic en Yes (Sí)

si desea cambiar el logotipo de arranque o en No para continuar.

Siga las instrucciones que aparecerán en la pantalla para llevar a cabo el proceso de actualización. Mi logotipo ASUS My Logo (Mi logotipo de ASUS) permite personalizar el logotipo de arranque. El logotipo de arranque es la imagen que aparece en la pantalla durante la prueba automática de encendido (POST, Power-On Self-Tests). ASUS My Logo (Mi logotipo de ASUS) permite:

• Cambiar el logotipo de arranque actual de la BIOS de la placa base

• Cambiar el logotipo de arranque de un archivo de BIOS descargado y actualizar este BIOS en la placa base

• Cambiar el logotipo de arranque de un archivo de BIOS descargado sin actualizar este BIOS en la placa base Asegúrese de que el elemento de la BIOS Full Screen Logo (Logotipo a pantalla completa) está establecido en [Enabled] (Habilitado) para mostrar el logotipo de arranque. Consulte la sección Denición de la conguración de arranque del capítulo Conguración de la BIOS que se encuentra en el manual del usuario. Cambiar el logotipo de arranque de la BIOS

2. Seleccione cualquiera de estas tres opciones y, a continuación, haga clic en Next

• Cambiar el logotipo de arranque de la BIOS de mi placa base

• Cambiar el logotipo de arranque de un archivo BIOS descargado y actualizar esta BIOS en mi placa base

• Cambiar el logotipo de arranque de un archivo BIOS descargado (pero no actualizar esta BIOS en mi placa base) Antes de utilizar las dos últimas opciones, asegúrese de que ha descargado un archivo de BIOS en su PC mediante ASUS Update.

3. Busque el archivo de imagen que desee utilizar como logotipo de arranque (y la BIOS

descargado si es necesario) y, a continuación, haga clic en Next (Siguiente).

Mueva el control deslizante Resolution (Resolución) o haga clic en Auto Tune (Ajuste automático) para que el sistema ajuste automáticamente la resolución de la pantalla.

5. Haga clic en el botón Booting Preview (Vista previa de arranque) para obtener una

vista previa de cómo se mostrará la imagen durante la fase POST. Haga clic para volver a la pantalla de conguración.

6. Haga clic en Next (Siguiente) cuando termine de realizar los ajustes.

. Haga clic en Flash y siga las instrucciones que aparezcan en la pantalla para completar el proceso.ESPAÑOL ESPAÑOL

303ASUS BM1845, BM1645/MD250

ESPAÑOL ESPAÑOL Información del sistema La sección System Information (Información del sistema) muestra información acerca de la placa base, la CPU y las ranuras de memoria.

• Haga clic en la pestaña MB (Placa base) si desea ver los datos correspondientes al fabricante de la placa base, el nombre del producto, la versión y la BIOS.

• Haga clic en la pestañaHaga clic en la pestaña CPU si desea ver los datos correspondientes al procesador y la memoria Caché.

• Haga clic en la chaHaga clic en la cha Memory (Memoria) y, a continuación, seleccione la ranura de memoria para ver los detalles sobre el módulo de memoria instalado en la ranura correspondiente.

• Haga clic en la chaHaga clic en la cha Disk (Disco) y, a continuación, seleccione cada disco para ver detalles sobre ellos. Pantalla Support (Soporte técnico) La pantalla Support (Soporte técnico) muestra información acerca del sitio Web de ASUS, del sitio Web de soporte técnico, del sitio Web de soporte técnico de descar- gas o información de contactos. Conguración La sección Settings (Conguración) permite personalizar la conguración de la barra de menús principal y la máscara de la interfaz.

• La pestaña Application (Aplicación) permite al usuario seleccionar la aplicación queLa pestaña Application (Aplicación) permite al usuario seleccionar la aplicación que desee habilitar.

• La pestaña Bar (Barra) permite modicar la conguración de la barra.La pestaña Bar (Barra) permite modicar la conguración de la barra.

• La pestaña Skin (Máscara) permite personalizar el contraste, el brillo, la saturación, elLa pestaña Skin (Máscara) permite personalizar el contraste, el brillo, la saturación, el matiz y el valor gamma de la interfaz.304 Capítulo 6: Uso de las utilidades ESPAÑOL ESPAÑOL ESPAÑOL ESPAÑOL ASUS AI Manager ASUS AI Manager es una utilidad que facilita el acceso a las aplicaciones de uso más frecuente de forma rápida y sencilla. Instalación de AI Manager Para instalar AI Manager:

1. Coloque el DVD de soporte en la unidad óptica. Si la función Autorun (Ejecución

automática) está habilitada, aparecerá el asistente Drivers installation (Instalación de controladores). Si la función Autorun (Ejecución automática) está deshabilitada, acceda a la carpeta ASUS AI Manager del DVD de soporte y haga doble clic en el archivo setup.exe.

2. Haga clic en la pestaña Utilities (Utilidades) y, a continuación, en ASUS AI Manager.

3. Siga las instrucciones que aparecerán en la pantalla para llevar a cabo la instalación.

Inicio de AI Manager Para iniciar AI Manager desde el escritorio de Windows

, haga clic en Start (Inicio) > All Programs (Todos los programas) > ASUS > AI Manager > AI Manager 1.xx.xx . La barra rápida de AI Manager aparecerá en el escritorio. Una vez iniciada la aplicación, aparecerá el icono de AI Manager en la barra de tareas de Windows

. Haga clic con el botón secundario en el icono para alternar entre la barra rápida y la ventana principal e iniciar AI Manager desde la barra rápida o la barra de tareas. Barra rápida de AI Manager La barra rápida de AI Manager reduce el espacio que ocupa la aplicación en el escritorio y facilita el inicio de las utilidades ASUS y la presentación de información acerca del sistema. Haga clic en las pestañas Main (Principal), My Favorites (Mis favoritos), Support (Soporte) o Information (Información) para ver el contenido del menú correspondiente. Haga clic en el botón Maximize (Maximizar)/Restore (Restaurar) para alternar entre los modos de ventana completa y barra rápida. Haga clic en el botón Minimize (Minimizar) para mantener AI Manager en la barra de tareas. Haga clic en el botón Close (Cerrar) para salir de AI Manager. Principal El menú Main (Principal) contiene tres utilidades: AI Disk, AI Security y AI Booting. Haga clic en la echa que contiene el icono del menú Main (Principal) para explorar las utilidades del menú principal. PrincipalMis favoritosSoporteInformaciónBotón de salidaCambiar a la ventana principalAgregar a la barra de herramientasESPAÑOL ESPAÑOL

305ASUS BM1845, BM1645/MD250

ESPAÑOL ESPAÑOL AI Disk AI Disk facilita la eliminación de los archivos temporales, las cookies, las URLs y el historial de IE, así como la de aquellos archivos conservados en la papelera de reciclaje. Haga clic en el icono de AI Disk en la barra rápida para abrir la ventana de AI Disk y seleccionar los elementos que desee borrar. Cuando haya terminado, haga clic en Apply (Aplicar). AI Security AI Security permite establecer una contraseña a través de la cual proteger dispositivos como un disco Flash USB o un disco CD/DVD frente a intentos de acceso no autorizado. Para bloquear un dispositivo:

1. Si es la primera vez que usa AI Security, la aplicación le pedirá que establezca

una contraseña. Introduzca una contraseña de 20 caracteres alfanuméricos como máximo.

2. Conrme la contraseña.

3. Introduzca un indicio de contraseña (recomendado).

4. Cuando haya terminado, haga clic en Ok (Aceptar).

5. Seleccione el dispositivo que desee bloquear y haga clic en Apply (Aplicar).

6. Introduzca la contraseña que estableció anteriormente y haga clic en Ok

(Aceptar). AI Booting AI Booting permite especicar la prioridad de los distintos dispositivos en la secuencia de arranque. Para especicar una secuencia de arranque:

1. Seleccione un dispositivo y haga clic en la echa hacia la izquierda/derecha para

especicar su prioridad en la secuencia de arranque.

2. Cuando haya terminado, haga clic en Apply (Aplicar).

Mis favoritos My Favorites (Mis favoritos) permite reunir aplicaciones de uso frecuente con objeto de evitar la necesidad de buscarlas en el equipo. Para desbloquear el dispositivo:

1. Desactive la casilla de vericación correspondiente al dispositivo bloqueado y

haga clic en Apply (Aplicar).

2. Introduzca la contraseña que estableció anteriormente y haga clic en Ok

(Aceptar). Para cambiar la contraseña:

• Haga clic en Change Password (Cambiar contraseña) y siga las instrucciones que aparecerán en la pantalla para cambiar la contraseña.306 Capítulo 6: Uso de las utilidades ESPAÑOL ESPAÑOL ESPAÑOL ESPAÑOL Para agregar una aplicación:

1. Haga clic en Add (Agregar) y busque la aplicación que desee agregar a My Favorites

2. Haga clic en Open (Abrir) en la ventana de búsqueda de archivos. La aplicación se

agregará a la lista My Favorites (Mis favoritos). Haga clic con el botón secundario del ratón en el icono de una aplicación para iniciarla, eliminarla o cambiar su nombre. También puede hacer doble clic para iniciar la aplicación seleccionada. Soporte Haga clic en cualquiera de los vínculos de la ventana Support (Soporte) para acceder al sitio web, el sitio web de asistencia técnica, el sitio web de descargas de soporte o la información de contacto de ASUS. Información Haga clic en alguna de las pestañas de la ventana Information (Información) si desea ver información detallada acerca del sistema, la placa base, la CPU, el BIOS, los dispositivos instalados y la memoria.ESPAÑOL ESPAÑOL

30ASUS BM1845, BM1645/MD250

ESPAÑOL ESPAÑOL ASUS Webstorage ASUS Webstorage es una herramienta diseñada para ayudarle a recuperar sus datos en equipos portátiles, teléfonos inteligentes o tabletas en cualquier lugar en el que haya una conexión a Internet. Instalar webstorage Para instalar webstorage: Inserte el DVD de soporte en la unidad óptica. Haga doble clic en el archivo setup.exe de la carpeta ASUS WebStorage que se encuentran la carpeta Software del DVD de soporte. Iniciar Webstorage Para iniciar WebStorage desde el escritorio de Windows

haga clic en Start (Inicio) > All Programs (Todos los programas) > ASUS > Webstorage. La barra de inicio rápido de Webstorage aparecerá en la barra de tareas de Windows

. Haga clic con el botón secundario en este icono para cambiar entre la barra de tareas. Unidad Desde aquí puede recuperar todas las copias de seguridad, archivos sincronizados, grupos de uso compartido y datos protegidos con contraseña. Haga clic con el botón secundario del ratón para obtener una vista previa de los archivos antes de realizar la descarga o generación de una dirección URL de uso compartido. Hacer copia de seguridad Para hacer una copia de seguridad de los datos más importantes con unos pasos sencillos: predena una programación de copia de seguridad conforme a sus preferencias en el almacenamiento en la nube o seleccione “Auto Backup” (Copia de seguridad automática) para obtener una copia de seguridad de datos completa. MySyncFolder Con esta herramienta podrá almacenar los archivos actualizados en MySyncFolder para acceder y compartir todos los tipos de archivo independientemente de su ubicación o dispositivo.308 Capítulo 6: Uso de las utilidades ESPAÑOL ESPAÑOL ESPAÑOL ESPAÑOL Calendario ASUS WebStorage sincroniza automáticamente los eventos de calendario más actualizados con todos los equipos personales, de forma que tendrá exactamente los mismos eventos independientemente del equipo utilizado. BookmarkSyncer La práctica utilidad BookmarkSyncer conserva sus preferencias del explorador y los marcadores en la nube automáticamente sincronizados en varios equipos. MobileApp Las aplicaciones móviles de ASUS WebStorage sincronizan los archivos entre varios dispositivos. También admite la tecnología de transcodicación que permite obtener una vista previa y transmisión en secuencias de archivos en el teléfono móvil. Ir a la Web Experimente el servicio en la nube de valor añadido mediante ASUS WebStorage, sin riesgo de perder datos. Conguración

1. Haga clic en el icono Settings (Conguración) ,Aparecerá la interfaz de

2. Siga las instrucciones que aparezcan en la pantalla para completar la conguración.ESPAÑOL

ESPAÑOL ESPAÑOL ASUS Easy Update ASUS Easy Update es una herramienta de software que detecta los controladores y las aplicaciones más recientes para el sistema.

1. En el área de noticación de Windows

haga clic con el botón secundario del ratón en el icono ASUS Easy Update.

2. Seleccione Schedule (Programar)

para establecer la frecuencia con la que desea actualizar el sistema.

3. Seleccione Update (Actualizar) para

activar la actualización.

4. Haga clic en OK (Aceptar) para mostrar

los elementos que puede descargar.

5. Seleccione los elementos que desea

descargar y haga clic en OK (Aceptar).310 Capítulo 6: Uso de las utilidades ESPAÑOL ESPAÑOL ESPAÑOL ESPAÑOL ASUS Secure Delete Mediante una sencilla interfaz, ASUS Secure Delete le asegura que sus datos eliminados sean totalmente irrecuperables. Para utilizar ASUS Secure Delete:

1. Lleve a cabo una de las siguientes acciones para iniciar ASUS Secure Delete:

• Haga clic en el acceso directo de ASUS Secure Delete en el escritorio de Windows

2. Lleve a cabo cualquiera de las

siguientes acciones para agregar archivos al cuadro de eliminación:

• Arrastre y coloque los archivos en el cuadro de eliminación.

3. Para quitar un archivo de la lista

de eliminación, selecciónelo y, a continuación, haga clic en .

4. Active la opción Delete the les listed

in the recycle bin (Eliminar los archivos contenidos en la papelera de reciclaje) si desea eliminar permanentemente todos los archivos de la papelera de reciclaje.

• Haga clic con el botón secundario en el archivo y, a continuación, seleccione ASUS Secure Delete.

5. Haga clic en Clear (Borrar) y, a

continuación, haga clic en OK (Aceptar) en el mensaje de conrmación para eliminar permanentemente todos los archivos contenidos en el cuadro de eliminación y en la papelera de reciclaje (si se seleccionó en el paso 3).ESPAÑOL ESPAÑOL

311ASUS BM1845, BM1645/MD250

ESPAÑOL ESPAÑOL Nero 9 Nero 9 permite crear, copiar, grabar, editar, compartir y actualizar diferentes tipos de datos. Instalación de Nero 9 Para instalar Nero 9:

1. Inserte el DVD de Nero 9 en la unidad óptica.

2. Si la función Autorun (Ejecución automática) está habilitada, el menú principal

aparecerá automáticamente. Si la función Autorun (Ejecución automática) está deshabilitada, acceda al directorio principal del DVD de Nero 9 y haga doble clic en el archivo SeupX.exe.

3. En el menú principal, haga clic en Nero 9 Essentials.

4. Seleccione el idioma en el que desee que se muestre el asistente Installation Wizard

(Asistente para instalación). Haga clic en Next (Siguiente).

5. Haga clic en Next (Siguiente) para continuar.

6. Active la casilla de vericación I accept the License Conditions (Acepto las

condiciones de la licencia). Cuando haya terminado, haga clic en Next (Siguiente). . Seleccione la opción Typical (Típica) y haga clic en Next (Siguiente).

8. Active la casilla de vericación Yes, I want to help by sending anonymous

application data to Nero (Sí, deseo colaborar enviando a Nero datos anónimos acerca de la aplicación) y haga clic en Next (Siguiente).

9. Cuando haya terminado, haga clic en Exit (Salir).

Grabación de archivos Para grabar archivos:

1. En el menú principal, haga clic en Data Burning (Grabación de datos) > Add

2. Seleccione los archivos que desee grabar. Cuando haya terminado, haga clic en Add

3. Una vez seleccionados los archivos que desee grabar, haga clic en Burn (Grabar)

para grabar los archivos en un disco. Si desea obtener más información acerca del uso de Nero 9, visite el sitio web de Nero (www.nero.com).312 Capítulo 6: Uso de las utilidades ESPAÑOL ESPAÑOL ESPAÑOL ESPAÑOL Recuperación del sistema Uso de la partición de recuperación del sistema La partición de recuperación del sistema permite restaurar rápidamente el software del PC de sobremesa a su estado original de funcionamiento. Antes de usar la partición de recuperación, copie sus archivos de datos (como, por ejemplo, sus archivos PST de Outlook) a un dispositivo de almacenamiento USB o una unidad de red y anote los datos correspondientes a aquellos parámetros cuya conguración haya personalizado (como, por ejemplo, los correspondientes a la conguración de red). Acerca de la partición de recuperación del sistema La partición de recuperación del sistema es un espacio reservado del disco duro que se usa para restaurar el sistema operativo, los controladores y las utilidades instalados de fábrica en el PC de sobremesa. NO elimine la partición de recuperación del sistema, que es la partición que no incluye la etiqueta volumen en el Disco 0. La partición de recuperación del sistema viene instalada de fábrica y no se puede restaurar si se elimina. Acuda a un centro de asistencia técnica autorizado por ASUS con el PC de sobremesa si experimenta algún problema relacionado con el proceso de recuperación. Uso de la partición de recuperación del sistema

1. Pulse <F9> durante la secuencia de arranque.

2. Seleccione Windows Setup [EMS Enabled] (Programa de instalación de Windows

[EMS habilitado]) y presione <Enter> (Entrar).

3. En la pantalla Recover system to a partition (Recuperar sistema a una partición), haga

clic en <Next> (Siguiente).

4. Siga las instrucciones que aparecerán en la pantalla para llevar a cabo el proceso de

recuperación. Visite el sitio web de ASUS a través de la dirección www.asus.com si desea descargar los controladores y utilidades más recientes.ESPAÑOL ESPAÑOL

313ASUS BM1845, BM1645/MD250

ESPAÑOL ESPAÑOL Uso del DVD de recuperación (disponible sólo en determinados modelos) Prepare de 1 a 3 DVDs grabables en blanco del modo indicado para crear el DVD de recuperación. Quite la unidad de disco externa antes de llevar a cabo la recuperación del sistema en el PC de sobremesa. De acuerdo con Microsoft, podría perder datos importantes si Windows se instala en una unidad de disco incorrecta o se formatea la partición errónea. Para usar el DVD de recuperación:

1. Inserte el DVD de recuperación en la unidad óptica. El PC de sobremesa debe

encontrarse encendido.

2. Reinicie el PC de sobremesa y pulse <F8> durante la secuencia de arranque; a

continuación, seleccione la unidad óptica (puede que se llame “CD/DVD”) y pulse <Enter (Entrar)> para arrancar desde el DVD de recuperación.

3. Haga clic en OK (Aceptar) para iniciar la restauración de la imagen.

4. Haga clic en OK (Aceptar) para conrmar la recuperación del sistema.

El proceso de restauración causará la eliminación de todos los datos almacenados en el disco duro. Asegúrese de crear una copia de seguridad de todos los datos importantes antes de llevar a cabo la recuperación del sistema.

5. Siga las instrucciones que aparecerán en la pantalla para llevar a cabo el proceso de

recuperación. Durante el proceso de recuperación, NO extraiga el disco de recuperación a menos que así se lo indique el sistema; dicha acción podría inutilizar las particiones. Visite el sitio web de ASUS a través de la dirección www.asus.com si desea descargar los controladores y utilidades más recientes.314 Capítulo 6: Uso de las utilidades ESPAÑOL

Capítulo 7 Resolución de problemas Resolución de problemas Este capítulo describe problemas comunes a los que el usuario podría enfrentarse durante el uso del equipo y aporta posibles soluciones para los mismos.

El equipo no se puede encender; el indicador LED de encendido situado en el panel frontal no se ilumina.

• Compruebe que el equipo se encuentre conectado correctamente.

• Compruebe que la toma de suministro eléctrico funcione.

• Compruebe que la fuente de alimentación se encuentre encendida. Consulte el apartado Encendido/apagado del equipo en el Capítulo 1 si desea obtener más información.

El equipo se bloquea.

• Lleve a cabo los pasos descritos a continuación para cerrar los programas que no respondan:

1. Pulse las teclas <Alt> + <Ctrl> + <Borrar> en el teclado y haga clic en

Start Task Manager (Iniciar el Administrador de tareas).

2. Haga clic en la pestaña Applications (Aplicaciones).

3. Seleccione el programa que no responda y haga clic en End Task

• Si el teclado no responde, mantenga pulsado el botón de encendido situado en la parte superior del chasis hasta que el equipo se apague. Pulse de nuevo el botón de encendido a continuación para encender el equipo.

No puedo conectarme a una red inalámbrica empleando la tarjeta WLAN ASUS (disponible sólo en determinados modelos).

• Asegúrese de haber introducido la clave de seguridad de red correcta para la red inalámbrica a la que desee conectarse.

• Conecte las antenas externas (opcionales) a los conectores de antena de la tarjeta WLAN ASUS y colóquelas en la parte superior del chasis del equipo para maximizar el rendimiento de la conexión inalámbrica.

Las teclas de dirección del teclado numérico no funcionan. Compruebe si el indicador LED Number Lock (Bloq Num) está apagado. Si el indicador LED Number Lock (Bloq Num) está encendido, las teclas del teclado numérico sólo permitirán introducir números. Pulse la tecla Number Lock (Bloq Num) para apagar el indicador LED si desea usar las teclas de dirección del teclado numérico.316 Capítulo :Resolución de problemas ESPAÑOL ESPAÑOL ESPAÑOL ESPAÑOL

El monitor no muestra ninguna imagen.

• Compruebe que el monitor se encuentre encendido.

• Asegúrese de que el monitor se encuentre conectado correctamente al puerto de salida de vídeo del equipo.

• Si el equipo cuenta con una tarjeta de grácos discretos, asegúrese de conectar el monitor a un puerto de salida de vídeo perteneciente a la tarjeta de grácos discretos.

• Compruebe si alguna de las patillas del conector de vídeo del monitor está torcida. Si detecta la existencia de patillas torcidas, sustituya el cable del conector de vídeo del monitor.

• Compruebe que el monitor se encuentre conectado correctamente a una fuente de alimentación.

• Consulte la documentación suministrada con el monitor si desea obtener más información acerca de la resolución de problemas.

Durante el uso de varios monitores, sólo uno de ellos muestra imágenes.

• Asegúrese de que ambos monitores se encuentren encendidos.

• Es normal que sólo el monitor conectado al puerto VGA muestre imágenes durante la etapa POST. La función de pantalla dual sólo funciona con Windows.

• Si el equipo cuenta con una tarjeta gráca instalada, asegúrese de conectar los monitores a los puertos de salida de la tarjeta gráca.

• Compruebe si la conguración para el uso de varias pantallas es correcta. Consulte el apartado Conexión de varias pantallas externas en el Capítulo 3 si desea obtener más información.

El equipo no detecta un dispositivo de almacenamiento USB.

• La primera vez que se conecta un dispositivo de almacenamiento USB a un equipo, Windows instala automáticamente el controlador correspondiente. Espere unos minutos y acceda a Mi PC para comprobar si el equipo ha detectado el dispositivo de almacenamiento USB.

• Conecte el dispositivo de almacenamiento USB a otro equipo para comprobar si está averiado o no funciona correctamente.

Deseo restaurar o deshacer los cambios que he aplicado a la conguración de sistema del equipo sin que ello afecte a mis archivos o datos personales. La función System Restore (Restaurar sistema) de Windows

permite restaurar o deshacer cambios aplicados a la conguración de sistema del equipo sin que ello afecte a los datos personales (como, por ejemplo, a documentos o fotos). Si desea obtener más información, consulte el apartado Restauración del sistema en el Capítulo 2.ESPAÑOL ESPAÑOL

La imagen no presenta la relación de aspecto correcta en un televisor HDTV.

• Este efecto se debe al uso de diferentes resoluciones por parte del monitor y el televisor HDTV. Ajuste la resolución de pantalla a aquélla que corresponda al televisor HDTV. Para cambiar la resolución de pantalla:

1. Lleve a cabo cualquiera de las acciones descritas a continuación

para abrir la pantalla de conguración Screen Resolution (Resolución de pantalla):

• Haga clic en > Control Panel (Panel de control) > Appearance and Personalization (Apariencia y personalización) > Display (Pantalla) > Change display settings (Cambiar la conguración de pantalla).

• Haga clic con el botón secundario del ratón en cualquier punto del escritorio de Windows. Cuando aparezca el menú emergente, haga clic en Personalize (Personalizar) > Display (Pantalla) > Change display settings (Cambiar la conguración de pantalla).

2. Ajuste la resolución. Consulte la documentación suministrada con el

televisor HDTV si desea conocer su resolución.

3. Haga clic en Apply (Aplicar) o en OK (Aceptar). A continuación,

haga clic en Keep Changes (Conservar cambios) en el mensaje de conrmación.

Los altavoces no reproducen sonido.

• Asegúrese de conectar los altavoces al puerto de salida de línea (de color lima) situado en el panel frontal o el panel posterior.

• Compruebe que los altavoces se encuentren conectados a una fuente de alimentación eléctrica y encendidos.

• Ajuste el volumen de los altavoces.

• Asegúrese de no haber desactivado el sonido del sistema.

• Si lo ha hecho, el icono de volumen presentará este aspecto: . Para habilitar el sonido del sistema, haga clic en en el área de noticación de Windows y, a continuación, haga clic en .

• Si el sonido del sistema no está desactivado, haga clic en y arrastre el control deslizante para ajustar el volumen.

• Conecte los altavoces a otro equipo para comprobar si funcionan correctamente.

La unidad DVD no lee un disco.

• Compruebe si ha colocado el disco con la etiqueta orientada hacia arriba.

• Compruebe que el disco se encuentre centrado en la bandeja, en especial si su forma o tamaño son poco frecuentes.

• Compruebe si el disco está arañado o deteriorado de cualquier otro modo.

El botón de expulsión de la unidad DVD no responde.

1. Haga clic en > Computer (Equipo).

2. Haga clic con el botón secundario del ratón en y, a

continuación, haga clic en Eject (Expulsar) en el menú.318 Capítulo :Resolución de problemas ESPAÑOL ESPAÑOL ESPAÑOL ESPAÑOL Encendido Problema Posible causa Acción El equipo no se enciende. (El indicador de encendido permanece apagado). El voltaje de alimentación no es correcto.

• Coloque el conmutador de voltaje de alimentación del equipo en la posición que corresponda a los requisitos de alimentación de su región.

• Ajuste la conguración de voltaje. Asegúrese de que el cable de alimentación se encuentre desconectado de la toma de suministro eléctrico. El equipo no está encendido. Pulse el botón de encendido situado en el panel frontal y asegúrese de que el equipo se enciende. El cable de alimentación del equipo no está conectado correctamente.

• Asegúrese de que el cable de alimentación se encuentre conectado correctamente.

• Use otro cable de alimentación compatible. Existe un problema relacionado con la fuente de alimentación (PSU). Instale otra fuente de alimentación (PSU) en el equipo. Pantalla Problema Posible causa Acción La pantalla no muestra ninguna imagen (permanece en color negro) después de encender el equipo. El cable de transmisión de señal no está conectado al puerto VGA correcto del equipo.

• Conecte el cable de transmisión de señal al puerto de pantalla correcto (aquél de tipo VGA integrado en la placa o perteneciente a la tarjeta de grácos discretos).

• Si está usando una tarjeta VGA de grácos discretos, conecte el cable de transmisión de señal a su puerto VGA. Existe un problema relacionado con el cable de transmisión de señal. Intente conectar el equipo a otro monitor.ESPAÑOL ESPAÑOL

319ASUS BM1845, BM1645/MD250

ESPAÑOL ESPAÑOL Red LAN Problema Posible causa Acción No se puede acceder a Internet. El cable de red LAN no está conectado. Conecte el cable de red LAN al equipo. Existe un problema relacionado con el cable de red LAN. Asegúrese de que el indicador LED LAN se encuentre encendido. Si no es así, pruebe con otro cable de red LAN. Si el problema persiste, póngase en contacto con un centro de asistencia técnica autorizado por ASUS. El equipo no está conectado correctamente a un router o hub. Asegúrese de que el equipo se encuentre conectado correctamente a un router o hub. La conguración de red no es correcta. Póngase en contacto con su proveedor de servicios de Internet (ISP) y solicite la conguración de red LAN correcta que deba aplicar. Existe un problema relacionado con el uso del software antivirus. Cierre el software antivirus. Existe un problema relacionado con el controlador. Vuelva a instalar el controlador de red LAN. Audio Problema Posible causa Acción El equipo no reproduce sonidos. Los altavoces o auriculares no están conectados al puerto correcto.

• Consulte el manual del usuario del equipo para determinar la ubicación del puerto correcto.

• Desconecte los altavoces del equipo y vuelva a conectarlos a continuación. Los altavoces o auriculares no funcionan. Pruebe con otros altavoces o auriculares. Los puertos de audio frontales o posteriores no funcionan. Pruebe a conectar los altavoces o auriculares a los puertos de audio frontales y posteriores. Si alguno de ellos falla, compruebe si está congurado como puerto multicanal. Existe un problema relacionado con el controlador. Vuelva a instalar el controlador de audio.320 Capítulo :Resolución de problemas ESPAÑOL ESPAÑOL ESPAÑOL ESPAÑOL Sistema Problema Posible causa Acción El sistema parece demasiado lento. Existen demasiados programas en ejecución. Cierre algunos programas. El equipo ha sufrido el ataque de un virus.

• Use un software antivirus para detectar la presencia de virus y reparar el equipo.

• Vuelva a instalar el sistema operativo. El sistema se bloquea o falla con frecuencia. El disco duro ha sufrido un error.

• Envíe el disco duro dañado a un Centro de asistencia técnica autorizado por ASUS y solicite su reparación.

• Sustituya el disco duro por otro nuevo. Existe un problema relacionado con los módulos de memoria.

• Sustituya los módulos de memoria por otros compatibles.

• Retire los módulos de memoria complementarios que haya instalado y compruebe si el problema persiste. El equipo no recibe ventilación suciente. Instale el equipo en una zona en la que disfrute de un ujo de aire más favorable. Se ha instalado software no compatible. Vuelva a instalar el SO y el software compatible.ESPAÑOL ESPAÑOL

321ASUS BM1845, BM1645/MD250

ESPAÑOL ESPAÑOL Si el problema persiste, consulte la tarjeta de garantía del PC de sobremesa y póngase en contacto con un Centro de asistencia técnica autorizado por ASUS. Visite el sitio web de soporte de ASUS a través de la dirección http://support.asus.com/ si desea obtener información acerca de los centros de asistencia técnica. CPU Problema Posible causa Acción El equipo genera demasiado ruido tras encenderlo. El equipo se está iniciando. Se trata de un efecto normal; al encender el equipo, el ventilador gira a toda velocidad. La velocidad del ventilador se reduce de nuevo cuando el equipo carga el SO. La conguración de la BIOS se ha modicado. Restaure la conguración de la BIOS a sus valores predeterminados. La versión de la BIOS no es la más reciente. Actualice la BIOS a la versión más reciente. Visite el sitio web de soporte de ASUS a través de la dirección http://support.asus.com si desea descargar la versión más reciente de la BIOS. El equipo genera demasiado ruido durante el uso. El ventilador de la CPU se ha sustituido. Asegúrese de usar un ventilador para CPU compatible o recomendado por ASUS. El equipo no recibe ventilación suciente. Instale el equipo en una zona en la que disfrute de un ujo de aire más favorable. La temperatura del sistema es demasiado elevada.

• Si sabe cómo desmontar y montar la placa base, intente limpiar el interior del chasis.Información de contacto con ASUS ASUSTeK COMPUTER INC. Domicilio de la compañía 15 Li-Te Road, Peitou, Taipei, Taiwan

General (tel) [phone] Asistencia (fax) [phone] E-mail [e-mail] Dirección web www.asus.com.tw Asistencia técnica General (tel) [phone] Asistencia en línea support.asus.com ASUS COMPUTER INTERNATIONAL (América) Domicilio de la compañía 800 Corporate Way, Fremont, CA 94539, USA General (tel) +1-510-39-3 Asistencia (fax) [phone] Dirección web usa.asus.com Asistencia técnica General (tel) [phone] Asistencia (fax) [phone] Contacto en línea support.asus.com ASUS COMPUTER GmbH (Alemania y Austria) Domicilio de la compañía Harkort Str. 21-23, D-40880 Ratingen, Germany Asistencia (fax) [phone] Dirección web www.asus.de Contacto en línea www.asus.de/sales Asistencia técnica Teléfono de componentes [phone]* Asistencia (fax) [phone] Asistencia en línea support.asus.com

7. Porta de auscultadores.Porta de auscultadores. Esta porta liga a auscultadores ou altifalantes.

1. 2 x compartimentos para unidades de disco óptico de 5,25 polegadas. Os

3. Porta de auscultadores (verde lima).Porta de auscultadores (verde lima). Esta porta liga a auscultadores ou altifalantes.

Capítulo 2 Utilizar o Windows

5. Seleccione Utilizador padrão ou Administrador como tipo de utilizador.

Para desbloquear o dispositivo:

2. Seleccione Schedule (Agendar) para

denir a frequência com que deseja actualizar o seu sistema.

3. Seleccione Update (Actualizar) para

• Verique se a tomada eléctrica está a funcionar.
