MANUAL DE USUARIO C 18DGL HiKOKI

APLICACIONES .....................................................48 MÉTODO DE EXTRACCIÓN E INSTALACIÓN DE

ANTES DE LA UTILIZACIÓN .................................50

OPERACIÓN ..........................................................52

MANTENIMIENTO E INSPECCIÓN ..........................55

INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD

SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN

ADVERTENCIAS DE SEGURIDAD GENERAL DE LA

ADVERTENCIAS DE SEGURIDAD DE LA

INSTRUCCIONES DE SEGURIDAD

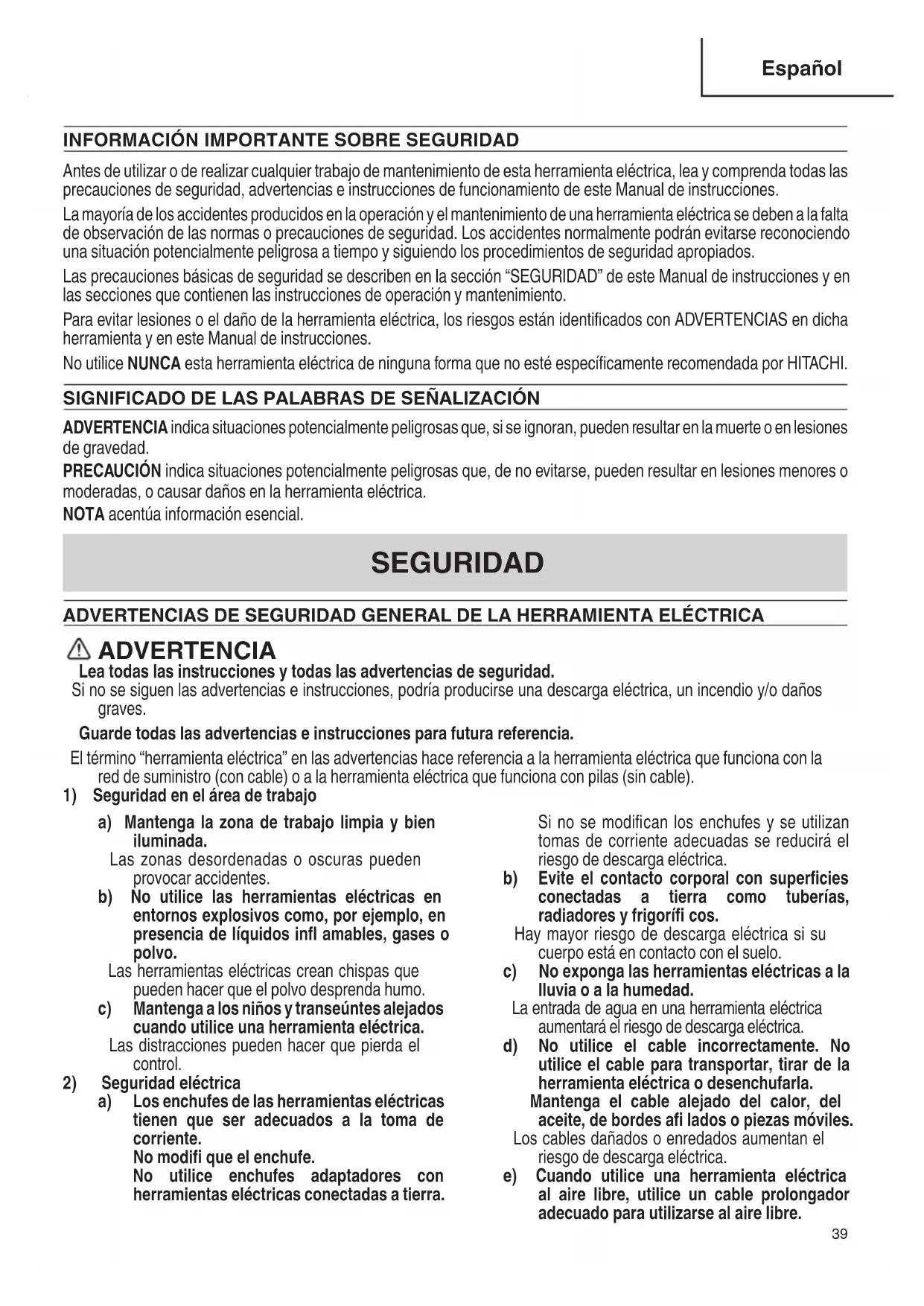

INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD

Antes de utilizar o de realizar cualquier trabajo de mantenimiento de esta herramienta eléctrica, lea y comprenda todas las precauciones de seguridad, advertencias e instrucciones de funcionamiento de este Manual de instrucciones. La mayoría de los accidentes producidos en la operación y el mantenimiento de una herramienta eléctrica se deben a la falta de observación de las normas o precauciones de seguridad. Los accidentes normalmente podrán evitarse reconociendo una situación potencialmente peligrosa a tiempo y siguiendo los procedimientos de seguridad apropiados. Las precauciones básicas de seguridad se describen en la sección “SEGURIDAD” de este Manual de instrucciones y en las secciones que contienen las instrucciones de operación y mantenimiento. Para evitar lesiones o el daño de la herramienta eléctrica, los riesgos están identifi cados con ADVERTENCIAS en dicha herramienta y en este Manual de instrucciones. No utilice NUNCA esta herramienta eléctrica de ninguna forma que no esté específi camente recomendada por HITACHI. SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en la muerte o en lesiones de gravedad. PRECAUCIÓN indica situaciones potencialmente peligrosas que, de no evitarse, pueden resultar en lesiones menores o moderadas, o causar daños en la herramienta eléctrica. NOTA acentúa información esencial. SEGURIDAD ADVERTENCIAS DE SEGURIDAD GENERAL DE LA HERRAMIENTA ELÉCTRICA ADVERTENCIA Lea todas las instrucciones y todas las advertencias de seguridad. Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio y/o daños graves. Guarde todas las advertencias e instrucciones para futura referencia. El término “herramienta eléctrica” en las advertencias hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

1) Seguridad en el área de trabajo

a) Mantenga la zona de trabajo limpia y bien iluminada. Las zonas desordenadas o oscuras pueden provocar accidentes. b) No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos infl amables, gases o polvo. Las herramientas eléctricas crean chispas que pueden hacer que el polvo desprenda humo. c) Mantenga a los niños y transeúntes alejados cuando utilice una herramienta eléctrica. Las distracciones pueden hacer que pierda el control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas tienen que ser adecuados a la toma de corriente. No modifi que el enchufe. No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra. Si no se modifi can los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo de descarga eléctrica. b) Evite el contacto corporal con superfi cies conectadas a tierra como tuberías, radiadores y frigorífi cos. Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo. c) No exponga las herramientas eléctricas a la lluvia o a la humedad. La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica. d) No utilice el cable incorrectamente. No utilice el cable para transportar, tirar de la herramienta eléctrica o desenchufarla. Mantenga el cable alejado del calor, del aceite, de bordes afi lados o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre. 00BookC18DGLUSlowes.indb3900BookC18DGLUSlowes.indb39 2018/03/1216:28:282018/03/1216:28:2840 Español La utilización de un cable adecuado para usarse al aire libre reduce el riesgo de descarga eléctrica. f) Si no se puede evitar el uso de una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido mediante un dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descarga eléctrica.

3) Seguridad personal

a) Esté atento, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica. No utilice una herramienta eléctrica cuando esté cansado o esté bajo la infl uencia de drogas, alcohol o medicación. La distracción momentánea cuando utiliza herramientas eléctricas puede dar lugar a importantes daños personales. b) Utilice un equipo de protección. Utilice siempre una protección ocular. El equipo de protección como máscara para el polvo, zapatos de seguridad antideslizantes, casco o protección para oídos utilizado para condiciones adecuadas reducirá los daños personales. c) Evite un inicio involuntario. Asegúrese de que el interruptor está en “off ” antes de conectar la herramienta a una fuente de alimentación y/o batería, cogerla o transportarla. El transporte de herramientas eléctricas con el dedo en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes. d) Retire las llaves de ajuste antes de encender la herramienta eléctrica. Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse daños personales. e) No se extralimite. Mantenga un equilibrio adecuado en todo momento. Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas. f) Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles. La ropa suelta, las joyas y el pelo largo pueden pillarse en las piezas móviles. g) Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que están conectados y se utilizan adecuadamente. La utilización de un sistema de recogida de polvo puede reducir los riesgos relacionados con el polvo.

4) Utilización y mantenimiento de las herramientas

eléctricas a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada. b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga. Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse. c) Antes de hacer ajustes, cambiar accesorios o almacenar las herramientas eléctricas, desconecte el enchufe de la fuente eléctrica y/o las baterías de la herramienta. Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente. d) Guarde las herramientas eléctricas que no se utilicen para que no las cojan los niños y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones. Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación. e) Mantenimiento de las herramientas eléctricas. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas. Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla. Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas. f) Mantenga las herramientas de corte afi ladas y limpias. Las herramientas de corte correctamente mantenidas con los bordes de corte afi lados son más fáciles de controlar. g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar. La utilización de la herramienta eléctrica para operaciones diferentes a pretendidas podría dar lugar a una situación peligrosa.

5) Utilización y cuidado de las herramientas a pilas

a) Recargue sólo con el cargador especifi cado por el fabricante. Un cargador que es apto para un tipo de paquete de pilas podría crear un riesgo de incendio cuando se utiliza con otro paquete de pilas. 00BookC18DGLUSlowes.indb4000BookC18DGLUSlowes.indb40 2018/03/1216:28:282018/03/1216:28:28Español

b) Utilice herramientas eléctricas sólo con paquetes de pilas específi camente diseñados. La utilización de otros paquetes de pilas podría crear riesgo de daños e incendio. c) Cuando no se utilice el paquete de pilas, manténgalo alejado de otros objetos metálicos como clips, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan hacer una conexión de un terminal a otro. Si se acortan los terminales de las pilas podrían producirse quemaduras o incendios. d) Bajos condiciones abusivas, podría expulsarse líquido de la pila; evite todo contacto. En caso de que se produzca contacto accidentalmente, enjuague con agua. Si entra líquido en los ojos, busque ayuda médica. El líquido expulsado de la pila podría causar irritación o quemaduras.

a) Lleve su herramienta a que la revise un experto cualifi cado que utilice sólo piezas de repuesto idénticas. Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica. ADVERTENCIA: Algunos polvos creados por el lijado mecánico, el aserrado, el esmerilado, el taladrado y otras actividades de construcción contienen sustancias químicas conocidas por le Estado de California como agentes cancerígenos, defectos congénitos y otros daños reproductores. Algunos ejemplos de estas sustancias químicas son:

El plomo de las pinturas a base de plomo,

El sílice cristalino de los ladrillos y cemento y otros productos de mampostería, y

El arsénico y el cromo de la madera tratada químicamente. El riesgo resultante de la exposición varía según la frecuencia con que se realiza este tipo de trabajo. Para reducir la exposicíon a esta sustancias químicas: trabaje en un lugar bien ventilado y realice el trabajo utilizando el equipamiento apropiado, tal como las máscaras para el polvo especialmente diseñados para eliminar las partículas minúsculas.

ADVERTENCIAS DE SEGURIDAD DE LA

SIERRA CIRCULAR Procedimientos de corte a) PELIGRO: Mantenga las manos alejadas del área de corte y de la hoja. Mantenga la otra mano en el mango auxiliar o en la cubierta del motor. Si sujeta las sierra con las dos manos, no se cortará con la hoja. b) No se coloque debajo de la pieza de trabajo. El protector no puede protegerle de la hoja debajo de la pieza de trabajo. c) Ajuste la profundidad de corte al grosor de la pieza de trabajo. Debajo de la pieza de trabajo sólo debe quedar visible menos de un diente completo de la hoja. d) No sujete nunca la pieza que está cortando con las manos o sobre una pierna. Fije la pieza de trabajo a una plataforma estable. Es importante que apoye la pieza de trabajo de forma adecuada para evitar que su cuerpo quede expuesto a la sierra, que la hoja se quede atascada o que se pierda el control. e) Sostenga la herramienta eléctrica únicamente por las superfi cies de agarre aisladas cuando realice una operación en la que la herramienta eléctrica pueda entrar en contacto con el cableado oculto. Entrar en contacto con un cable “vivo” también provocará que las partes metálicas expuestas de la herramienta eléctrica estén “vivas” y podría originar una descarga eléctrica al operario. f) Cuando realice un corte al hilo, utilice siempre un tope-guía o una guía de borde recto. Esto mejorará la precisión del corte y reducirá las posibilidades de que se atasque la hoja. g) Utilice siempre hojas con orifi cios de árbol con el tamaño y la forma correctos (rombo frente a círculo). Las hojas que no coincidan con los componentes de montaje de la sierra no funcionarán correctamente y pueden provocar una pérdida de control. h) No utilice nunca arandelas o pernos de hoja dañados o inadecuados. Las arandelas y los pernos de la hoja han sido diseñados especialmente para dicha hoja, con el fi n de garantizar un rendimiento y seguridad óptimos. Causas de rebote y advertencias afi nes – el retroceso es una reacción repentina de la sierra cuando la hoja se engancha, se atasca o está mal alineada, lo cual provoca la pérdida de control de la sierra, que se elevará y se saldrá de la pieza de trabajo hacia el operador; – cuando la hoja se engancha o se atasca por el cierre de la vía, la hoja se detiene y la reacción del motor hace que la unidad retroceda rápidamente hacia el operador; – si la hoja se tuerce o pierde la alineación durante el corte, los dientes del borde posterior de la hoja pueden clavarse en la superfi cie superior de la madera y hacer que la hoja se salga de la vía y vuelva hacia el operador. El retroceso es el resultado de un mal uso de la sierra y/o unos procedimientos o condiciones de funcionamiento incorrectos y se puede evitar tomando las precauciones adecuadas que se indican a continuación. a) Sujete la sierra fi rmemente con las dos manos y coloque los brazos de tal forma que resistan las fuerzas de retroceso. Coloque el cuerpo a uno de los lados de la hoja, no en línea con ésta. 00BookC18DGLUSlowes.indb4100BookC18DGLUSlowes.indb41 2018/03/1216:28:282018/03/1216:28:2842 Español El retroceso podría hacer que la sierra salte hacia atrás, pero las fuerzas de retroceso pueden ser controladas por el operador, si se toman las precauciones adecuadas. b) Cuando se atasca la hoja o se interrumpe el corte por cualquier razón, libere el interruptor de activación y mantenga la sierra sin moverla en el material hasta que ésta se detenga por completo. No intente extraer la sierra de la pieza de trabajo ni tire de ella hacia atrás mientras la hoja está en movimiento, ya que puede producirse un retroceso. Investigue y tome las medidas adecuadas para eliminar la causa del atascamiento de la hoja. c) Cuando vuelva a poner en marcha la sierra en la pieza de trabajo, centre la hoja de la sierra en la vía y compruebe que los dientes no están enganchados en el material. Si la hoja de la sierra está atascada, ésta puede saltar o retroceder de la pieza de trabajo al poner en marcha la sierra. d) Utilice soportes adecuados para apoyar los paneles grandes, con el fi n de minimizar el riesgo de que la hoja se enganche o se produzca un retroceso. Los paneles grandes tienden a combarse por su propio peso. Se deben colocar soportes bajo el panel en ambos lados, cerca de la línea de corte y cerca del borde del panel. e) No utilice hojas melladas o dañadas. Las hojas no afi ladas o mal ajustadas hacen que una vía estrecha provoque una fricción excesiva, que se atasque la hoja y que se produzca un retroceso. f) La profundidad de la hoja y las palancas de bloqueo del ajuste del bisel deben estar bien fi jadas antes de realizar el corte. Si el ajuste de la hoja cambia durante el corte, se puede producir un atasco de la hoja o un retroceso. g) Emplee una precaución extrema al serrar en muros existentes u otros puntos ciegos. La hoja que sobresale puede cortar objetos y provocar un retroceso. Función de la protección inferior a) Compruebe que el protector inferior se cierra correctamente antes de cada uso. No utilice la sierra si el protector inferior no se mueve libremente o se cierra de forma instantánea. No sujete ni ate el protector inferior en la posición de apertura. Si la sierra se cae de forma accidental, el protector inferior se puede doblar. Levante el protector inferior con el mango retráctil y asegúrese de que se mueve libremente y no toca la hoja ni ninguna otra pieza, en todos los ángulos y profundidades de corte. b) Compruebe el funcionamiento del resorte del protector inferior. Si el protector y el resorte no funcionan correctamente, deben ser reparados antes de usar la sierra. El protector inferior puede funcionar lentamente porque hay alguna pieza dañada, hay restos de pegamento o existe una acumulación de residuos. c) La protección inferior puede replegarse manualmente sólo para cortes especiales tales como “cortes por penetración” y “cortes compuestos”. Levante el protector inferior retrayendo el mango y libere el protector inferior en cuanto la hoja entre en contacto con el material. Para el resto de cortes, el protector debería funcionar automáticamente. d) Compruebe siempre que el protector inferior cubre la hoja antes de colocar la sierra sobre un banco o sobre el suelo. El deslizamiento de la hoja sin protección puede hacer que la sierra se desplace hacia atrás y corte lo que encuentre a su paso. Tenga en cuenta el tiempo que tarda la hoja en detenerse después de accionar el interruptor.

NORMAS ESPECÍFICOS DE SEGURIDAD

1. No toque nunca las piezas móviles.

No coloque nunca sus manos, dedos, ni demás partes del cuerpo cerca de las piezas móviles de la herramienta.

2. No utilice nunca la herramienta sin los protectores

colocados en su lugar. No utilice nunca esta herramienta sin los protectores de seguridad correctamente instalados. Si el trabajo de mantenimiento o de reparación requiere el desmontaje de un protector de seguridad, cerciórese de volver a instalarlo antes de utilizar la herramienta.

3. Utilice la herramienta correcta.

No fuerce herramientas ni accesorios pequeños para realizar un trabajo pesado. No utilice las herramientas para fi nes no proyectados, por ejemplo, no utilice esta amoladora angular para cortar madera.

4. Maneje correctamente la herramienta.

No deje caer ni tire la herramienta.

5. Defi niciones para los símbolos.

..............Velocidad sin carga ---/min.........Revoluciones o reciprocación por minuto Hz ..............hertzios A ................amperios

6. Mantenga todos los tornillos, pernos, y cubiertas

fi rmemente fi jados en su lugar. Mantenga todos los tornillos, pernos, y cubiertas fi rmemente montados. Compruebe periódicamente su condición.

7. No utilice herramientas eléctricas si la carcasa o

Las rajas en la carcasa o en la empuñadura de plástico pueden conducir a descargas eléctricas. Tales herramientas no deberán utilizarse mientras no se hayan reparado.

8. Las cuchillas y los accesorios deberán montarse

con seguridad en la herramienta. Evite lesiones personales y de otras personas. Las cuchillas, los accesorios de corte, y demás accesorios montados en la herramienta deberán fi jarse con seguridad.

9. Maneje con cuidado las herramientas eléctricas.

Si una herramienta eléctrica se ha caído o ha chocado inadvertidamente contra materiales duros, es posible que se haya deformado, rajado, o dañado.

10. No limpie las partes de plástico con disolvente.

Los disolventes, como gasolina, diluidor de pintura, bencina, tetracloruro de carbono, y alcohol pueden dañar o rajar las partes de plástico. No las limpie con tales disolventes. Limpie las partes de plástico con un paño suave ligeramente humedecido en agua jabonosa y después séquelas bien.

11. Mantenga limpio el conducto de ventilación del

motor. El conducto de ventilación del motor limpio para que el aire pueda circular libremente en todo momento. Compruebe frecuentemente y limpie el polvo acumulado.

12. NO deje NUNCA la herramienta en funcionamiento

desatendida. Desconecte su alimentación. No deje sola la herramientas hasta mientras no se haya parado completamente.

13. NO toque NUNCA la hoja de sierra con las manos

desnudas después de la operación.

14. Para este modo, las hojas de sierra deben ser 165 mm.

15. Como la sierra circular inalámbrica funciona con

una batería, tenga en cuenta que puede comenzar a funcionar en cualquier momento.

16. Cuando trabaje en lugares elevados, no permita

que haya nadie en el área, y tenga en cuenta las condiciones del lugar situado debajo de usted.

INSTRUCCIONES DE SEGURIDAD

ADVERTENCIA La utilización inapropiada o insegura de cargadores de baterías y baterías puede resultar en lesiones de gravedad o la muerte. Para evitar estos riesgos, siga las instrucciones de seguridad ofrecidas a continuación. PRECAUCIÓN

¡UTILICE SOLAMENTE BATERÍA HITACHI DEL

TIPO DE LA SERIE BSL18. LOS DEMÁS TIPOS DE BATERÍAS PODRÍAN EXPLOTAR Y CAUSAR LESIONES!

1. No utilice un paquete de pilas o un dispositivo que se

encuentre dañado o modifi cado. Las pilas dañadas o modifi cadas pueden mostrar un comportamiento impredecible que puede provocar incendios, explosiones o riesgos de lesiones. De lo contrario podría producirse un recalentamiento, un incendio, daños o lesiones.

2. No exponga un paquete de pilas o dispositivo al fuego

o a una temperatura excesiva. Exponerlo al fuego o a una temperatura superior a los 265°F (130°C) puede provocar una explosión.

3. Este manual contiene instrucciones importantes

de seguridad para el cargador de baterías modelo UC18YKSL.

4. Para reducir el riesgo de lesiones, cargue la batería

HITACHI de tipo de la serie BSL18. Otros tipos de baterías podrían explotar causando lesiones y daños.

5. Para reducir el riesgo de dañar el cable y el enchufe,

para desconectar el cable del cargador de baterías, tire del enchufe.

6. Cerciórese de que el cable quede situado donde no

pueda pisarse, donde nadie pueda tropezar con él, y donde no pueda recibir daños.

7. A menos que sea absolutamente necesario, no deberá

utilizarse un cable prolongador. La utilización de un cable prolongador inadecuado podría resultar en el riesgo de incendios y descargas eléctricas. Cuando tenga que utilizar un cable prolongador, cerciórese de que: a. El enchufe del cable prolongador sea igual en tamaño y forma que el del cargador de baterías; b. El cable prolongador esté adecuadamente conectado y en buenas condiciones eléctricas; y c. Que el calibre del cable sea sufi ciente para el amperaje de CA del cargador de baterías, como se especifi ca en la Tabla 1. 00BookC18DGLUSlowes.indb4300BookC18DGLUSlowes.indb43 2018/03/1216:28:282018/03/1216:28:2844 Español

• Si la entrada nominal del cargador de baterías se indica en vatios en vez de amperios, el amperaje nominal correspondiente se determinará dividiendo el vataje por la tensión, por ejemplo: 1,250 vatios 125 voltios = 10 amperios

8. No utilice el cargador de baterías con un cable o un

enchufe dañado. Si están dañados, reemplácelos inmediatamente.

9. No utilice el cargador de baterías si ha recibido un

golpe, si ha caído, o si está dañado de alguna otra forma. Llévelo a un técnico cualifi cado.

10. No desmonte el cargador de baterías ni la batería;

llévelos a un técnico cualifi cado cuando sean necesarias operaciones de servicio o reparación. El reensamblaje incorrecto podría resultar en el riesgo de incendios o descargas eléctricas.

11. Usted deberá cargar la batería antes de utilizar el

atornilladores de percusion inalámbrico.

12. Para reducir el riesgo de descargas eléctricas,

desenchufe el cargador del tomacorriente cuando no esté en uso, además de antes de realizar cualquier operación de mantenimiento o limpieza.

13. NUNCA cargue en exteriores. Mantenga la batería

alejada de la luz solar directa, y utilícela solamente donde haya poca humedad y una buena ventilación.

14. NUNCA cargue cuando la temperatura sea inferior a

32°F (0°C) o superior a 104°F (40°C ).

15. NUNCA conecte dos cargadores de baterías juntos.

16. No inserte NUNCA objetos en el orifi cio de la batería ni

del cargador de baterías. Podrían producirse descarga eléctrica o daños a la batería y al cargador de baterías.

17. NUNCA utilice un transformador elevador para cargar.

18. NUNCA utilice un motogenerador ni tensión de CC

19. NUNCA guarde la batería ni el cargador de baterías

en lugares en los que la temperatura pueda alcanzar o sobrepasar 104°F (40°C).

20. SIEMPRE utilice el cargador con un tomacorriente (120

voltios). La utilización de un cargador con cualquier otra tensión podría hacer que éste se recalentase y dañase.

21. SIEMPRE espere 15 minutos por lo menos entre las

cargas para evitar que el cargador se recaliente. ADVERTENCIA DE LA BATERÍA DE LITIO Para ampliar su duración, la batería de litio está equipada con la función de protección para detener la salida. En los casos 1 a 3 descritos más abajo, cuando utilice este producto, incluso si tira del interruptor, el motor puede detenerse. No es un problema, sino el resultado de la función de protección.

1. Cuando la batería restante se agota, el motor se

detiene. En este caso, cárguela inmediatamente.

2. Si la herramienta se sobrecarga, el motor puede

detenerse. En este caso, suelte el interruptor de la herramienta y elimine las causas de la sobrecarga. A continuación, puede volverla a utilizar.

3. Si la batería se calienta excesivamente al realizar un

trabajo de sobrecarga, la potencia de la batería podría pararse. En este caso, deje de utilizar la batería y deje que se enfríe. Posteriormente puede utilizarla de nuevo. Asimismo, preste atención a las siguientes advertencias y precauciones. ADVERTENCIA Para evitar fugas de la batería, generación de calor, emisión de humo, explosiones e igniciones, preste atención a las siguientes precauciones.

1. Asegúrese de que no entran virutas o polvo en la

Durante el trabajo, asegúrese de que no caen virutas o polvo en la batería.

Asegúrese de que las virutas o el polvo que caen sobre la herramienta eléctrica durante el trabajo no entran en la batería.

No almacene una batería sin utilizar en un lugar expuesto a virutas y polvo.

Antes de almacenar una batería, retire las virutas y el polvo que se haya adherido y no la almacene junto a piezas metálicas (tornillos, clavos, etc.). Tabla 1 CALIBRE (AWG) MÍNIMO RECOMENDADO PARA CABLES PROLONGADORES PARA EL CARGADOR

Amperaje nominal de entrada de CA* Calibre (AWG) del cable gual o superior a pero inferior a Longitud del cable, Pies (metros) 25 (7.5) 50 (15) 100 (30) 150 (45)

2. No agujeree la batería con un objeto afi lado como un

clavo, no la golpee con un martillo, la pise, la tire o la exponga a fuertes impactos físicos.

3. No utilice una batería que pudiera estar dañada o

4. No utilice la batería con las polaridades cambiadas.

5. No conecte la batería directamente a salidas eléctricas

o a los encendedores de cigarros de los coches.

6. No utilice la batería para un fi n diferente a los

7. Si la carga de la batería no fi naliza incluso cuando

ha transcurrido un determinado tiempo de recarga, detenga inmediatamente la recarga.

8. No coloque o exponga la batería a temperaturas

elevadas o alta presión como en un microondas, una secadora o un contenedor de gran presión.

9. Aléjela del fuego inmediatamente cuando se detecte

una fuga o un olor raro.

10. No la utilice en un lugar donde se genere gran

electricidad estática.

11. Si hay una fuga de la batería, mal olor, se genera

color, está descolorida o deformada, o de algún modo funciona de forma anormal durante su utilización, recarga o almacenamiento, retírela inmediatamente del equipo o del cargador de la batería y detenga su utilización. PRECAUCIÓN

1. Si el líquido de fuga de la batería entra en contacto

con los ojos, no se los frote y lávelos bien con agua limpia como, por ejemplo, agua del grifo y póngase en contacto con un médico inmediatamente. Si no se trata, el líquido podría causar problemas de visión.

2. Si el líquido de fuga entra en contacto con la piel o la

ropa, lávela bien con agua limpia como, por ejemplo, agua del grifo inmediatamente. Podría producir irritación de la piel.

3. Si observa óxido, mal olor, recalentamiento,

decoloración, deformación y/u otras irregularidades al utilizar la batería por primera vez, no la utilice y devuélvasela a su proveedor o distribuidor. ADVERTENCIA Si un objeto extraño conductor de electricidad entra en los terminales de la batería de litio, podría producirse un cortacircuito, resultando en un riesgo de incendio. Por favor, respete los siguientes consejos cuando almacene la batería.

No coloque cortes conductivos, clavos, cables de acero, cables de cobre u otros cables en la caja de almacenamiento.

Instale el paquete de baterías en la herramienta eléctrica o almacénelo presionando la tapa de baterías hasta que se oculten los orifi cios de ventilación para evitar cortacircuitos. (Ver Fig. 1)

¡GUARDE ESTAS INSTRUCCIONES

PÓNGALAS A DISPOSICIÓN DE OTROS USUARIOS

DESCRIPCIÓN FUNCIONAL

NOTA La información contenida en este Manual de instrucciones ha sido diseñada para ayudarle a utilizar con seguridad y mantener esta herramienta eléctrica. NUNCA haga funcionar ni efectúe el mantenimiento de la herramienta antes de leer y comprender todas las instrucciones de seguridad contenidas en este manual. Algunas ilustraciones de este Manual de Instrucciones pueden mostrar detalles o accesorios diferentes a los de la propia herramienta eléctrica. NOMENCLATURA

1. Sierra circular a batería (C18DGL)

Batería (accesorios opcionales) Perno del ala Hoja de sierra Arandela (B2) Perno izquierdo Protector inferior Base Cubierta de la sierra Gatillo interruptor Botón de bloqueo-desconexión Botón de bloqueo Calibrador de inclinación Placa de inclinación Place de características Luz LED Tornillo de ajuste Llave macho hexagonal Guíaa (accesorios opcionales) Tuerca de mariposa Asidero Palanca del protector inferior Palanca

Batería (accesorios opcionales

de venta por separado) Enganche Orifi cios de ventilación Terminales Tapa de batería Batería

2. Cargador de baterías (accesorios opcionales

de venta por separado) Placa de características Lámpara piloto Riel de guía <UC18YKSL> Fig. 2 ESPECIFICACIONES

1. Sierra circular a batería

Modelo C18DGL Motor Motor de CC Velocidad sin carga 4,500/min Tamaño de la hoja de sierra 6-1/2" (165 mm) D × 5/8

(1.6 mm) T Profundidad de corte máx. a 90° 2-1/8

(54 mm) Profundidad de corte máx. a 45° 1-3/4

(44.5 mm) Ángulo máx. de la cuchilla Ajustable de 0 a 50° Peso (sin batería) 6.2 lbs. (2.8 kg)

2. Cargador de baterías (accesorios opcionales)

Modelo UC18YKSL Fuente de alimentación de entrada Monofásica: 120 V CA, 60 Hz Tiempo de carga (A una temperatura de 68°F (20°C)) BSL1815: Aprox 40 min. BSL1830C: Aprox 90 min. Tensión de carga 14.4 V – 18 V CC Corriente de carga 2.0 A CC Peso 0.8 lbs. (0.35 kg) NOTA: El tiempo de carga pueda variar de acuerdo con la temperatura y la tensión de la fuente de alimentación. 00BookC18DGLUSlowes.indb4700BookC18DGLUSlowes.indb47 2018/03/1216:28:292018/03/1216:28:2948 Español APLICACIONES

Corte de varios tipos de madera

MÉTODO DE EXTRACCIÓN E

INSTALACIÓN DE LA BATERÍA

Forma de instalar la batería Alinee la batería con la ranura de la empuñadura de la herramienta y deslícela en su lugar. Insértela siempre completamente hasta que s e encuentre cerca (Fig. 3).

Forma de extraer la batería Extraiga la batería de la empuñadura de la herramienta mientras presiona el enganche (2 pzas.) de la batería (Fig. 3). Enganche Batería Sacar Insertar Presionar Asidero Fig. 3

NOTA Antes de enchufar el cargador en un tomacorriente, tenga en cuenta los puntos siguientes:

La tensión de la fuente de alimentación está indicada en la placa de características.

El cable no deberá estar dañado. ADVERTENCIA No cargue con una tensión superior a la indicada en la placa de características. Si cargase con una tensión superior a la indicada en la placa de características, el cargador se quemaría.

1. Inserte el enchufe del cargador de baterías en un

tomacorriente. Cuando haya insertado el enchufe del cargador de baterías en un tomacorriente, la lámpara piloto parpadeará lentamente en rojo. (A intervalos de 1 segundo) ADVERTENCIA No utilice el cargador si su cable está dañado. Haga que se lo reparen inmediatamente.

2. Inserte la batería en el cargador de baterías.

Inserte la batería en el cargador de baterías como se muestra en la Fig. 4. Cerciórese de que haya quedado en contacto con la base del cargador de baterías. Batería Lámpara piloto Fig. 4

Cuando inserte la batería en el cargador de baterías, se iniciará la carga, y la lámpara piloto se encenderá en rojo. (Consulte la Tabla 2) NOTA Si la lámpara piloto no se enciendo o parpadea en rojo, desconecte el enchufe del tomacorriente y compruebe si la batería está correctamente insertada.

Cuando la batería se haya cargado completamente, la lámpara parpadeará lentamente en rojo. (A intervalos de 1 segundo) (Consulte la Tabla 2)

Tabla 2 Indicaciones de la lámpara indicadora Lámpara piloto (rojo) Antes de la carga Parpadeo Se encenderá durante 0.5 segundos. No se encenderá durante 0.5 segundos. (Apagada durante 0.5 segundos) Durante la carga Illuminación Iluminación permanente Carga completa Parpadeo Se encenderá durante 0.5 segundos. No se encenderá durante 0.5 segundos. (Apagada durante 0.5 segundos) Espera por recalentamiento Parpadeo Se encenderá durante 1 segundo. No se encenderá durante 0.5 segundos. (Apagada durante 0.5 segundos) Batería recalentada. No puede cargarse (la carga comenzará cuando la batería se enfríe). Carga Imposible Destello Se encenderá durante 0.1 segundos. No se encenderá durante 0.1 segundos. (Apagada durante 0.1 segundos) Mal funcionamento de la battería o del cargador

Temperatura de la batería La temperatura de la batería se muestra en la Tabla 3, y si la batería se calentado, habrá que dejar que se enfríe durante cierto tiempo antes de recargarla. Tabla 3 Batería Temperatura a la que podrá recargarse la batería BSL1815, BSL1830C 32°F – 122°F (0°C – 50°C)

4. Desconecte el cargador de baterías del

tomacorriente. PRECAUCIÓN No desconecte el cable del tomacorriente tirando delmismo. Cerciórese de tirar del enchufe para desconectarlo del tomacorriente a fi n de evitar dañar el cable.

5. Extraiga la batería del cargador de baterías.

Sujetando el cargador de baterías con una mano, extraiga la batería del mismo. Descarga eléctrica en caso de baterías nuevas, etc. Como la substancia química interna de las baterías nuevas o las que no se hayan utilizado durante mucho tiempo no está activada, la descarga eléctrica puede ser inferior cuando se utilicen por primera y segunda vez. Este fenómeno es temporal, y el tiempo normal requerido para la recarga se restablecerá recargando las baterías 2 – 3 veces. PRECAUCIÓN

Si utiliza continuamente el cargador de baterías, éste se calentará, lo que puede causar averías. Después de haber fi nalizado la carga, espere 15 minutos antes de realizar la carga siguiente.

Si carga la batería mientras esté caliente por haber estado mucho tiempo en un lugar sometido a la luz solar directa, o por haber acabado de utilizarla, la lámpara de piloto del cargador parpadea durante 1 segundo y no se enciende durante 0.5 segundos (apagada durante 0.5 segundos). La batería no se cargará. En tal caso, deje que la batería se enfríe antes de cargarla.

Cuando la lámpara piloto destelle (a intervalos de 0,2 segundos), realice una comprobación y extraiga los objetos extraños de la batería del cargador. Si no hay ningún objeto extraño, es posible que la batería o el cargador funcione mal. Llévelos a un agente de servicio técnico autorizado. 00BookC18DGLUSlowes.indb4900BookC18DGLUSlowes.indb49 2018/03/1216:28:302018/03/1216:28:3050 Español NOTA

Los tiempos de carga podrían ser mayores, dependiendo de la temperatura ambiente y de las condiciones de la batería.

Las indicaciones de la lámpara del tiempo de carga se proveen sólo como guía, y pueden variar dependiendo de la temperatura ambiente o de las condiciones de la batería.

Retire la batería del cargador cuando no lo esté utilizando. Forma de hacer que las baterías duren más.

Recarque las baterías antes de que se hayan agotado completamente. Si siente que la potencia de la herramienta eléctrica se debilita, deje de utilizarla y recargue su batería. Si continuase utilizando la herramienta hasta agotar la capacidad de la batería, ésta podría dañarse y su duración útil podría acortarse.

Evite realizar la recarga a altas temperaturas. Una batería se calentará inmediatamente después de haberla utilizado. Si recargase tal batería inmediatamente después de haberla utilizado, su substancia química interna se deterioraría, y la duración útil de la batería se acortaría. Deje la batería y recárguela después de que se haya enfriado durante cierto tiempo.

ANTES DE LA OPERACIÓN

PRECAUCIÓN Para evitar accidentes serios, cerciórese de que el interruptor esté abierto (OFF), y extraiga la batería.

1. Compruebe el entorno del área de trabajo

Compruebe el área de trabajo para asegurarse de que esté libre de desperdicios y obstáculos. Compruebe que en el área no haya personal innecesario. Cerciórese de que la iluminación y la ventilación sean adecuadas.

2. Montaje de la hoja de sierra (Fig. 5)

ADVERTENCIA Si el perno de la izquierda se manipula con herramientas distintas de la llave de cubo suministrada, este se puede apretar en exceso o por defecto, lo que puede producir lesiones. (1) Limpie perfectamente el serrín, etc., que se haya acumulado en el eje, los pernos, y las arandelas. (2) Aplique aceite de calidad para máquinas a las superfi cies de las arandelas (B2) y (A1) que entran en contacto con la cuchilla. (3) Como se muestra en la Fig. 5, un lado de la hoja de sierra debe acoplarse al centro saliente de la arandela (A1) que coincide con el diámetro interno de la hoja de sierra, y el otro lado al lado cóncavo de la arandela (B2). (4) Para asegurarse de que la hoja de sierra gira en la dirección correcta, asegúrese de que la fl echa de la hoja de sierra apunta en la misma dirección que indica la fl echa de la cubierta de sierra. (5) Apriete con los dedos el perno izquierdo para fi jar la hoja de sierra lo máximo posible. A continuación presione el botón de bloqueo, bloquee el husillo y apriete al máximo el perno izquierdo con la llave de cubo. Perno izquierdo Arandela (B2) Arandela (A1) Parte cóncava Eje Hoja de sierra Fig. 5 PRECAUCIÓN Después de haber fi jado la hoja de sierra, confi rme si el botón de bloqueo ha quedado fi rmemente asegurado en la posición descrita.

3. Desmontaje de la hoja de sierra

PRECAUCIÓN Nunca toque la hoja de sierra inmediatamente después de haberla utilizado. El metal estará caliente y podrá quemarse. (1) Ajuste la velocidad de corte al máximo, y coloque la sierra circular como se muestra en la Fig. 6. Llave macho hexagonal Botón de bloqueo Afl ojar Apretar Fig. 6 (2) Suelte el botón de bloqueo, bloquee el husillo y quite el perno izquierdo y la arandela (B2) con la llave macho hexagonal. 00BookC18DGLUSlowes.indb5000BookC18DGLUSlowes.indb50 2018/03/1216:28:302018/03/1216:28:30Español

7. Ajuste del ángulo de inclinación

ADVERTENCIA Si la tuerca de mariposa estuviese fl oja, podrían producirse lesiones. Después del ajuste, apriétela con seguridad. Como se muestra en la Fig. 9, al afl ojar la tuerca de mariposa del calibrador de inclinación, la hoja de sierra puede inclinarse a un ángulo máximo de 50° en relación a la base. Asegúrese siempre de que la tuerca de mariposa se apriete fi rmemente luego de realizar el ajuste deseado. Calibrador de inclinación Línea de corte (a 45 grados) Tuerca de mariposa Fig. 9 NOTA Los valores del calibrador de inclinación de la base sirve como guía aproximada. Para realizar un corte en la postura inclinada, utilice la sierra circular después de haber ajustado el ángulo entre la base y la hoja de sierra con un transportador, etc.

8. Prepare un banco de trabajo de madera (Fig. 10)

Como la hoja de sierra sobresaldrá de la superfi cie inferior de la madera de trabajo, coloque ésta sobre un banco de trabajo para cortarla. Si, como banco de trabajo, utiliza un madero cuadrangular, tenga en cuenta el nivel del suelo para asegurar que quede adecuadamente estabilizado. Un banco de trabajo inestable resultaría en una operación peligrosa. (3) Mientras mantiene sujeta la palanca del protector inferior para mantenerlo totalmente replegado en el interior de la cubierta de la sierra, retire la hoja (Fig. 7). Palanca del protector inferior Cubierta de la sierra Hoja de la sierra Fig. 7

4. Comprobación del funcionamiento del protector inferior

ADVERTENCIA Asegúrese completamente de que el protector inferior no está fi jo. Asimismo, verifi que que se mueve con suavidad. Si la hoja de la sierra permanece expuesta, se pueden producir lesiones. El protector inferior (véase Fig. 1), protege el cuerpo del operario y evita que entre en contacto con la hoja de la sierra. Asegúrese de que la cubierta cumple perfectamente la hoja de la sierra. Si el protector inferior no se mueve con suavidad, no utilice la sierra hasta que éste haya sido reparado. En ese caso, póngase en contacto con el establecimiento donde adquirió la sierra circular o con el CENTRO DE SERVICIO AUTORIZADO DE HITACHI para reparar la máquina.

5. Compruebe si el freno funciona adecuadamente

Esta sierra circular se caracteriza por un freno eléctrico que funciona cuando se suelta el gatillo interruptor. Si el freno no se aplica, lleve la herramienta a un CENTRO DE SERVICIO AUTORIZADO DE HITACHI.

6. Ajuste de la profundidad de corte (Fig. 8)

ADVERTENCIA Si la palanca está suelta, podría provocar lesiones. Apriétela bien después de realizar ajustes. Para ajustar la profundidad de corte, afl oje la palanca y, mientras sostiene la base con una mano, mueva el cuerpo principal hacia arriba y hacia abajo para conseguir la profundidad de corte deseada. Tras ajustar a la profundidad de corte deseada, apriete la palanca fi rmemente. 00BookC18DGLUSlowes.indb5100BookC18DGLUSlowes.indb51 2018/03/1216:28:302018/03/1216:28:3052 Español Base Hoja de sierra Banco de trabajo Madera Fig. 10 PRECAUCIÓN Para evitar accidentes, asegúrese siempre de que la parte de madera quede después del corte esté fi rmemente fi jada.

9. Compruebe la batería insertada

ADVERTENCIA Si insertase la batería con el gatillo interruptor en la posición ON, la herramienta eléctrica comenzará a funcionar inmediatamente, lo que podría provocar lesiones serias. PRECAUCIÓN Inserte la batería hasta que encaje en su lugar con un ligero chasquido, ya que de lo contrario podría caerse accidentalmente de la herramienta y causar lesiones. OPERACIÓN ADVERTENCIA

No toque nunca las partes móviles.

No utilice nunca la sierra circular con la hoja de sierra encarada hacia arriba ni lateralmente.

No fi je ni trabe el seguro del gatillo interruptor. Además, mantenga su dedo fuera del gatillo interruptor cuando transporte la sierra circular. De lo contrario, el interruptor del cuerpo principal podría cerrarse inadvertidamente, lo que podría resultar en lesiones.

No utilice ninguna rueda abrasiva.

Utilice únicamente diámetro de cuchillas especifi cado en la placa de identifi cación del producto. PRECAUCIÓN

No extraiga la sierra de la pieza de trabajo durante la operación de corte mientras la hoja de sierra esté girando.

Después de haber fi nalizado la operación, extraiga la batería.

No mire directamente a la luz de la lámpara LED. La exposición continua y directa de la luz desde la lámpara LED puede dañar los ojos. Gatillo Luz LED Fig. 11

Para ampliar su duración, la batería de litio está equipada con la función de protección para detener la salida. Por lo tanto, si se sobrecarga al batería, el motor puede detenerse. No obstante, esto no es un problema, sino el resultado de la función de protección. En este caso, suelte el interruptor de la herramienta y elimine las causas de la sobrecarga. NOTA Tenga cuidado de no bloquear el motor, Si el motor se bloquea, desconecte inmediatamente la alimentación. Si el motor permaneciese bloqueado durante cierto tiempo, podría quemarse peste o la batería.

1. Compruebe si la hoja de sierra está apretada

Aunque la hoja de sierra ha sido apretada con seguridad para utilizarse inmediatamente al ensamblarse en la fábrica, por motivos de seguridad, compruébela. Los pernos con arandela podrán apretarse girándolos hacia la derecha. Para la comprobación, utilice la llave de cubo suministrada. Para más detalles, consulte [ANTES DE LA OPERACIÓN] de la página 50.

2. Compruebe si la palanca está apretada

Si la palanca de ajuste de la profundidad de corte (Fig. 8) estuviese fl oja, podrían producirse lesiones. Cerciórese de que esté apretada con seguridad.

3. Operación del interruptor

(1) Bloqueo del interruptor Con el fi n de garantizar un funcionamiento seguro, en el lado del asidero hay un “Botón de bloqueo- desconexión”. Cuando el gatillo esté en posición ON se encenderá una lámpara piloto. (Fig. 12) (2) Gatillo Después de haber bloqueado el interruptor, aunque suelte el dedo del botón de bloqueo-desconexión, la herramienta continuará funcionando y la lámpara LED encendida mientras mantenga presionado el gatillo interruptor. Si libera el gatillo, puede desactivar el interruptor y el “Botón de bloqueo-desconexión” regresa a la posición original automáticamente y también se apaga la luz LED. 00BookC18DGLUSlowes.indb5200BookC18DGLUSlowes.indb52 2018/03/1216:28:302018/03/1216:28:30Español

Gatillo interruptor Botón de bloqueo- desconexión Fig. 12

4. Procedimientos de corte

Compruebe si la hoja de sierra está fi rmemente fi jada.

Compruebe si la palanca para ajuste de la profundidad de ranura y la tuerca de mariposa para ajuste del ángulo de inclinación están correctos. (1) Coloque la base sobre el material, alinee la línea previamente marcada y la hoja de la sierra con la muesca de la parte frontal de la base (Fig. 13). Sin inclinación Hoja de sierra Fig. 13 <Vista superior> (2) Si la base no está inclinada, utilice el lado izquierdo de la muesca (Fig. 13, Fig. 14). Si la base está inclinada (45 grados), utilice el lado derecho de la muesca (Fig. 13, Fig. 15). Tuerca de mariposa Fig. 14 <Sin inclinación> Tuerca de mariposa Línea de corte (a 45 grados) Calibrador de inclinación Fig. 15 NOTA Cuando utilice la sierra con una inclinación de 45°, use ambas marcas de [45 grados] de la placa de nivel y [45] del calibrador de inclinación de la base (Fig. 16). Además, es absolutamente esencial utilizar la sierra con un ángulo preciso, ajustar utilizando un transportador, etc. Placa de inclinación Calibrador de inclinación Tuerca de mariposa Fig. 16 (3) Cerciórese de que el interruptor esté en la posición ON antes de que la hoja de sierra entre en contacto con la madera. El interruptor se coloca en posición ON cuando el gatillo interruptor se aprieta, y se coloca en posición OFF cuando se suelta. Si mueve la sierra recta a velocidad constante, podrá realizar el corte óptimo. PRECAUCIÓN

Antes de comenzar a serrar, cerciórese de que la hoja de sierra haya alcanzado las revoluciones de la velocidad máxima.

Si la hoja de sierra se para o produce algún ruido anormal durante la operación, abra inmediatamente el interruptor.

Para evitar un calentamiento anómalo de la punta de la cuchilla o daños en la cuchilla de sierra, no doble ni aplique fuerza excesiva a la cuchilla de sierra durante el corte. Deje que la cuchilla avance con suavidad.

Si utiliza continuamente la sierra circular reemplazando las baterías, una tras otra, el motor puede recalentarse. Por lo tanto, cuando la carcasa se caliente, deje descansar la sierra durante cierto tiempo.

Evite cortar cuando la parte inferior de la base esté sobresaliendo del banco de trabajo. De lo contrario, el motor podría bloquearse. 00BookC18DGLUSlowes.indb5400BookC18DGLUSlowes.indb54 2018/03/1216:28:312018/03/1216:28:31Español

MANTENIMIENTO E INSPECCIÓN

ADVERTENCIA Asegúrese de soltar el interruptor y sacar la batería antes de realizar inspecciones o mantenimientos.

1. Inspección de la hoja de sierra

El uso contínuo de una cuchilla dañada resultaría una defi ciencia de corte reducida y podría causar posible recalentamiento del motor. Reemplazar la cuchilla tan pronto como se note un desgaste excesivo por una nueva. PRECAUCIÓN Si utiliza una hoja de sierra mellada, la fuerza reactiva aumentará durante la operación de corte. Evite utilizar hojas de sierra melladas, sin reparar.

2. Comprobación de los tornillos

Los tornillos son peligrosos. Inspecciónelos regularmente y cerciórese de que estén bien apretados. PRECAUCIÓN La utilización de una herramienta eléctrica con tornillos fl ojos es extremadamente peligrosa.

3. Mantenimiento de la unidad de motor

El bobinado del motor es un elemento importante de esta herramienta. Evite dañarlo y tenga la precaución de que no entre en contacto con aceite de limpieza ni con agua. Luego de 50 horas de uso, limpie el motor soplando aire seco hacia los orifi cios de ventilación del motor con una pistola de aire u otra herramienta (Fig. 17). La acumulación de polvo o partículas en el motor puede resultar en daños.

4. Inspección y mantenimiento del protector inferior

Siempre asegúrese de que el protector inferior se mueve suavemente. En caso de fallos de funcionamiento, repare el protector inferior inmediatamente. Para la limpieza y el mantenimiento, utilice una pistola de aire u otra herramienta para limpiar el espacio situado entre el protector inferior y la cubierta del engranaje, así como la parte giratoria del protector inferior, mediante la aplicación de aire seco (Fig. 17). Esta medida es efi caz contra la emisión de virutas u otras partículas. La acumulación de virutas u otras partículas alrededor del protector inferior puede resultar en fallos de funcionamiento o daños. ADVERTENCIA Para evitar la inhalación de polvo o la irritación de los ojos, utilice gafas de seguridad de protección y una máscara para el polvo al usar una pistola de aire u otra herramienta para limpiar el protector inferior, los orifi cios de ventilación u otras partes del producto. Asegure un movimiento suave del protector inferior Parte giratoria del protector inferior Ventilación de la carcasa Espacio entre el protector inferior y la cubierta del engranaje Pistola de aire Fig. 17

5. Limpie el interior de la cubierta de sierra

Inspeccione y limpie periódicamente la cubierta de sierra para asegurarse de que no haya acumulación de virutas ni de otras partículas.

6. Ajuste de la base y la hoja de sierra para mantener la

perpendicularidad El ángulo entre la base y la hoja de sierra ha sido ajustado a 90°. Sin embargo, si esta perpendicularidad se pierde por cualquier razón, ajústela de la forma siguiente. (1) Dé la vuelta a la base (Fig. 18) y afl oje la tuerca de mariposa. Escuadra Tornillo de ajuste Tuerca de mariposa Fig. 18 00BookC18DGLUSlowes.indb5500BookC18DGLUSlowes.indb55 2018/03/1216:28:312018/03/1216:28:3156 Español (2) Aplique una escuadra a la base y a la hoja de sierra y, girando el tornillo de ajuste con un destornillador de punta plana, desplace la posición de la base hasta conseguir el ángulo recto deseado.

7. Comprobación del polvo

El polvo podrá eliminarse con un paño suave y seco o ligeramente humedecido en agua jabonosa. No utilice lejía, cloro, gasolina, ni diluidor de pintura, porque podrían dañar el plástico.

Los rodamientos de esta herramienta se encuentran lo sufi cientemente lubricados con aceite de lubricación de calidad, teniendo en cuenta la vida útil esperada de esta herramienta en condiciones de operación normales. Como resultado, no se necesita más lubricación.

9. Eliminación de las baterías agotadas

ADVERTENCIA No tire las baterías agotadas. Las baterías pueden explotar si se incineran. La batería es reciclable. Cuando se agote su duración útil, de acuerdo con las leyes estatales y locales, puede ser ilegal tirar esta batería a la basura, Solicite a las autoridades locales los detalles sobre las opciones de reciclado o de la forma de deshacerse apropiadamente de la batería.

Guarde la herramienta en un lugar con menos de 104°F (40°C) y fuera del alcance de niños. NOTA Asegúrese de que la batería está completamente cargada si la va a almacenar durante un prolongado período de tiempo (3 meses o más). Es posible que la batería con una capacidad más pequeña no se pueda cargar cuando se utilice si se ha almacenado durante un prolongado período de tiempo. NOTA Almacenar baterías de ion-litio Compruebe que las baterías de ion-litio se han cargado completamente antes de almacenarlas. Un almacenamiento prolongado de las baterías con carga baja podría deteriorar su funcionamiento, reduciendo en gran medida el tiempo de uso de la batería o haciendo que las baterías no puedan mantener una carga. No obstante, la reducción en gran medida del tiempo de uso de la batería puede recuperarse si se carga y utiliza de dos a cinco veces. Si el tiempo de uso de la batería es extremadamente corto a pesar de haber cargado y utilizado la batería varias veces, deberá considerarla agotada y comprar una nueva.

11. Mantenimiento y reparación

Todas las herramientas eléctricas de calidad requieren de vez en cuando el servicio de mantenimiento o el reemplazo de piezas debido al desgaste producido durante la utilización normal. Para asegurarse de que solamente se utilicen piezas de reemplazo autorizadas, todos los servicios de mantenimiento y reparación deberán realizarse SOLAMENTE EN UN CENTRO DE SERVICIO AUTORIZADO DE HITACHI.

12. Lista de repuestos

La reparación, modifi cación e inspección de las herramientas eléctricas Hitachi deben ser realizadas por un Centro de Servicio Autorizado de Hitachi. Esta lista de repuestos será de utilidad si es presentada junto con la herramienta al Centro de Servicio Autorizado de Hitachi, para solicitar la reparación o cualquier otro tipo de mantenimiento. En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país. MODIFICACIONES: Hitachi Power Tools introduce constantemente mejoras y modifi caciones para incorporar los últimos avances tecnológicos. Por consiguiente, algunas partes pueden ser modifi cadas sin previo aviso. Aviso importante sobre las pilas de las herramientas inalámbricas de Hitachi Utilice siempre una de nuestras pilas genuinas. No podemos garantizar la seguridad y el funcionamiento de nuestra herramienta eléctrica inalámbrica cuando se utiliza con pilas diferentes a las indicadas por nosotros o cuando la pila se desmonta y modifi ca (como cuando se desmontan y sustituyen celdas u otras piezas internas). 00BookC18DGLUSlowes.indb5600BookC18DGLUSlowes.indb56 2018/03/1216:28:312018/03/1216:28:31Español

ACCESSORIOS ADVERTENCIA UTILICE únicamente repuestos y accesorios autorizados por HITACHI. No utilice nunca repuestos o accesorios no previstos para usar con esta herramienta. Si tiene dudas en cuanto a la seguridad de usar determinado repuesto o accesorio junto con su herramienta, póngase en contacto con HITACHI. La utilización de otros accesorios puede resultar peligrosa y causar lesiones o daños mecánicos. NOTA Las especifi caciones están sujetas a cambio sin ninguna obligación por parte de HITACHI.

Llave macho hexagonal (Núm. de código 940543) (montada en la herramienta) .............................................................. 1 No incluye batería, cargador de baterías y tapa de batería. ACCESORIOS OPCIONALES ... de venta por separado

1. Batería (BSL1815) (Núm. de código 333353)

Batería (BSL1830C) (Núm. de código 339782)

2. Cargador de baterías (UC18YKSL)

3. Tapas de bateria (Núm. de código 329897)

4. Utilización de la hoja de sierra ... Corte de varios tipos

de madera Diá. externo Diá. del orifi cio Núm. de dientes Núm. de código 6-1/2

(15.9 mm) 24 piezas 324293 40 piezas 317451 NOTA Las especifi cationes están sujetas a cambio sin ninguna obligación por parte de HITACHI.

5. Guía (Núm. de código 302756)
