MANUAL DE USUARIO RBOA 304 V ROSIERES

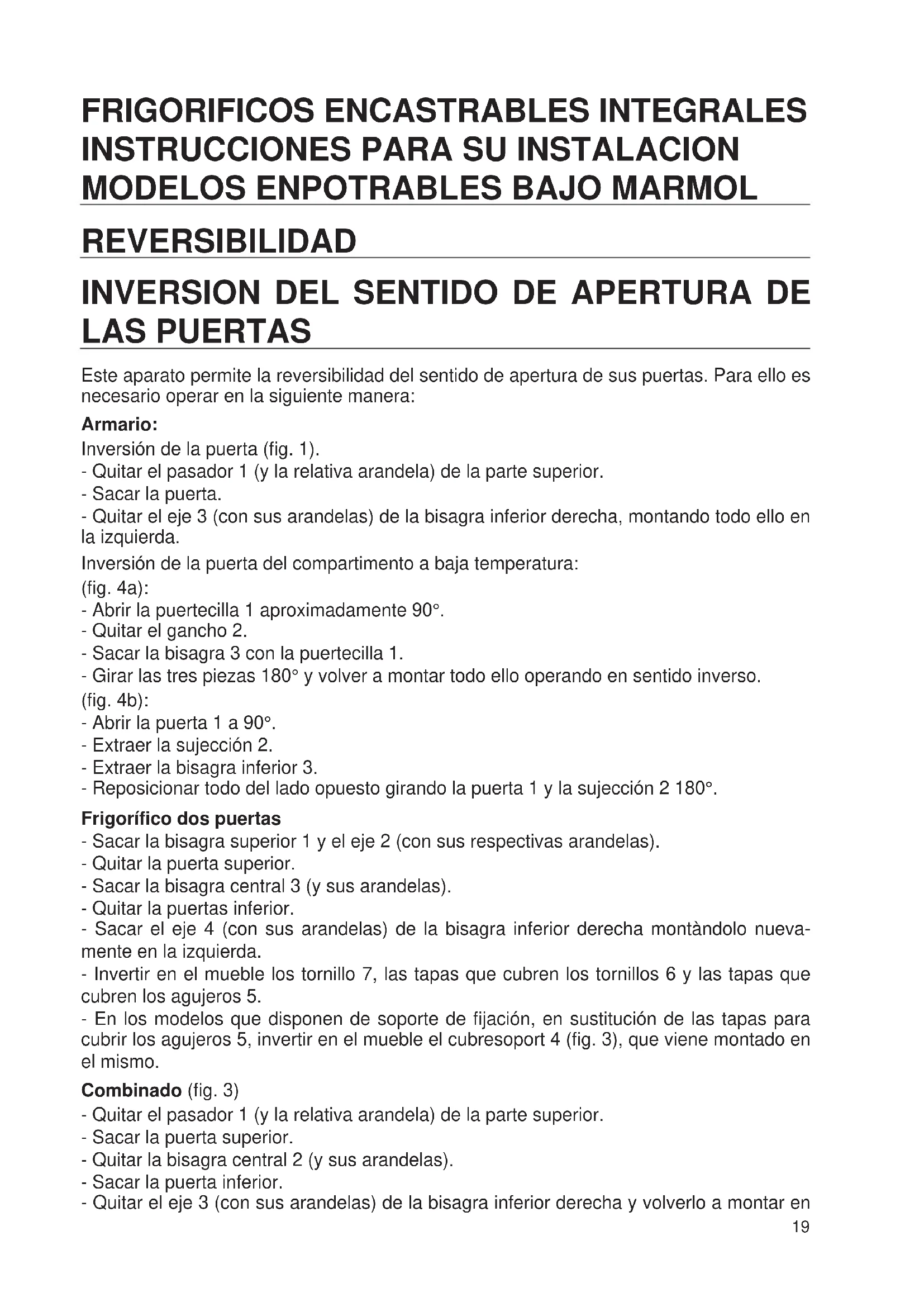

LAS PUERTAS Este aparato permite la reversibilidad del sentido de apertura de sus puertas. Para ello es necesario operar en la siguiente manera: Armario: Inversión de la puerta (fig. 1). - Quitar el pasador 1 (y la relativa arandela) de la parte superior. - Sacar la puerta. - Quitar el eje 3 (con sus arandelas) de la bisagra inferior derecha, montando todo ello en la izquierda. Inversión de la puerta del compartimento a baja temperatura: (fig. 4a): - Abrir la puertecilla 1 aproximadamente 90°. - Quitar el gancho 2. - Sacar la bisagra 3 con la puertecilla 1. - Girar las tres piezas 180° y volver a montar todo ello operando en sentido inverso. (fig. 4b): - Abrir la puerta 1 a 90°. - Extraer la sujección 2. - Extraer la bisagra inferior 3. - Reposicionar todo del lado opuesto girando la puerta 1 y la sujección 2 180°. Frigorífico dos puertas - Sacar la bisagra superior 1 y el eje 2 (con sus respectivas arandelas). - Quitar la puerta superior. - Sacar la bisagra central 3 (y sus arandelas). - Quitar la puertas inferior. - Sacar el eje 4 (con sus arandelas) de la bisagra inferior derecha montàndolo nueva- mente en la izquierda. - Invertir en el mueble los tornillo 7, las tapas que cubren los tornillos 6 y las tapas que cubren los agujeros 5. - En los modelos que disponen de soporte de fijación, en sustitución de las tapas para cubrir los agujeros 5, invertir en el mueble el cubresoport 4 (fig. 3), que viene montado en el mismo. Combinado (fig. 3) - Quitar el pasador 1 (y la relativa arandela) de la parte superior. - Sacar la puerta superior. - Quitar la bisagra central 2 (y sus arandelas). - Sacar la puerta inferior. - Quitar el eje 3 (con sus arandelas) de la bisagra inferior derecha y volverlo a montar en 19la bisagra inferior izquierda. - Invertir en el mueble el cubresoporte 4 montado sobre el mismo.

INSTALACION DEL APARATO ENCASTRABLE

Aparatos de dos puertas, combinados y armarios El espacio destinado para empotrar el aparato debe tener las dimensiones indicadas en la fig. 14/15. Para empotrar el aparato seguir las siguientes instrucciones: - Fijar la guarnición 1 que viene en la bolsa de accesorios del aparato en el lado opuesto a las bisagras (fig. 5). - Introducir el aparato en la columna. Acercandolo al lado contrario al de las bisagras. Empujandolo hasta que el tope superior 1 se una con el mueble a una distancia de 45 mm. (figura 6). - Fijar el aparato en la parte superior y en la parte inferior con los tornillos que vienen en la bolsa de dotacion y aplicar a presion la rejilla de aireacion 1 (figura 7). - Lado bisagra central: aflojar los tornillos de fijación lateral 1 y aproximar el soporte de fijación 3 al mueble. - Apretar los soportes de fjación al mueble utilizando los tornillos contenidos en la bolsa de accesorios y apretar los tornillos que habían sido anteriormente aflojados. - Volver a montar la tapa del soporte de fijación. ACOPLAMIENTO DE LAS PUERTAS DEL MUEBLE Y DEL APARATO El aparato està dotado de dispositivos para acoplar sus puertas con las del mueble (guaias deslizantes). Para la aplicaciòn de éstas guias, proceder en la siguiente manera: - (Figura 9) Fijar el pasador 1 a la puerta del mueble a la altura deseada y a 20 mm. aproximadamente del bode externo de la puerta. - (Figura 10) Abrir las puertas del muebel y del frigorifico colocando el pasador 2 encaja- do en el pasador 1. - Aguantar el pasador 2 contra la puerta del frigorifico. - Señalar los puntos de fijaciòn para los tornillos y agujerear con punta de diametro 2,5 mm. - Los agujeros del pasador 2 permiten un facil acoplamiento con la puerta. - Es oportuno que las guias se coloquen en la puerta del aparato a la altura de los tirado- res de las puertas del mueble. En los modelos en los que puede acoplarse tirador adicional para abrir la puerta del con- gelador, proceder de la siguiente manera (fig. 11): - Colocar el tirador 1 sobre la puertecilla. - Perforar la tapa a la altura de los orificios del tirador. - Apretar los tornillos que se adjuntan.

RECOMENDACIONES PARA UN CORRECTO FUNCIONAMIENTO

Para un correcto funcionamiento del grupo de refrigeraciòn es indispensable que haya una correcta circulaciòn de aire manera que se pueda enfriar el condensador, o sea la parte posterior del aparato.

APARATOS DOBLE PUERTA Y COMBINADOS

Para una mejor salida del aire, el mueble bede tener in su parte posterior una cana- lizaciòn, cuya apertura hacia la parte superior no debe ser obstruida. Cuando el mueble llegue hasta el teho, es necesario dejar un espacio libre entre éste y el techo (fig. 13). 20Se debe evitar instalar el aparato en un ambiente donde la temperatura no llegue a los + 16°C o supere los + 32°C. ADVERTENCIA IMPORTATE Si el montaje no se re realizara de acuerdo a las instrucciones, el fabricante no se hace resposable de un eventual mal funcionamiento del aparato, y por lo tanto queda exento de cualquier obligaciòn de garantia. (Frigorificos y congeladores encastrables integrates). El mueble donde se instala el aparato debe estar adosado a la pared, de manera que impida el acceso al compresor.
