MANUALE UTENTE RBOA 304 V ROSIERES

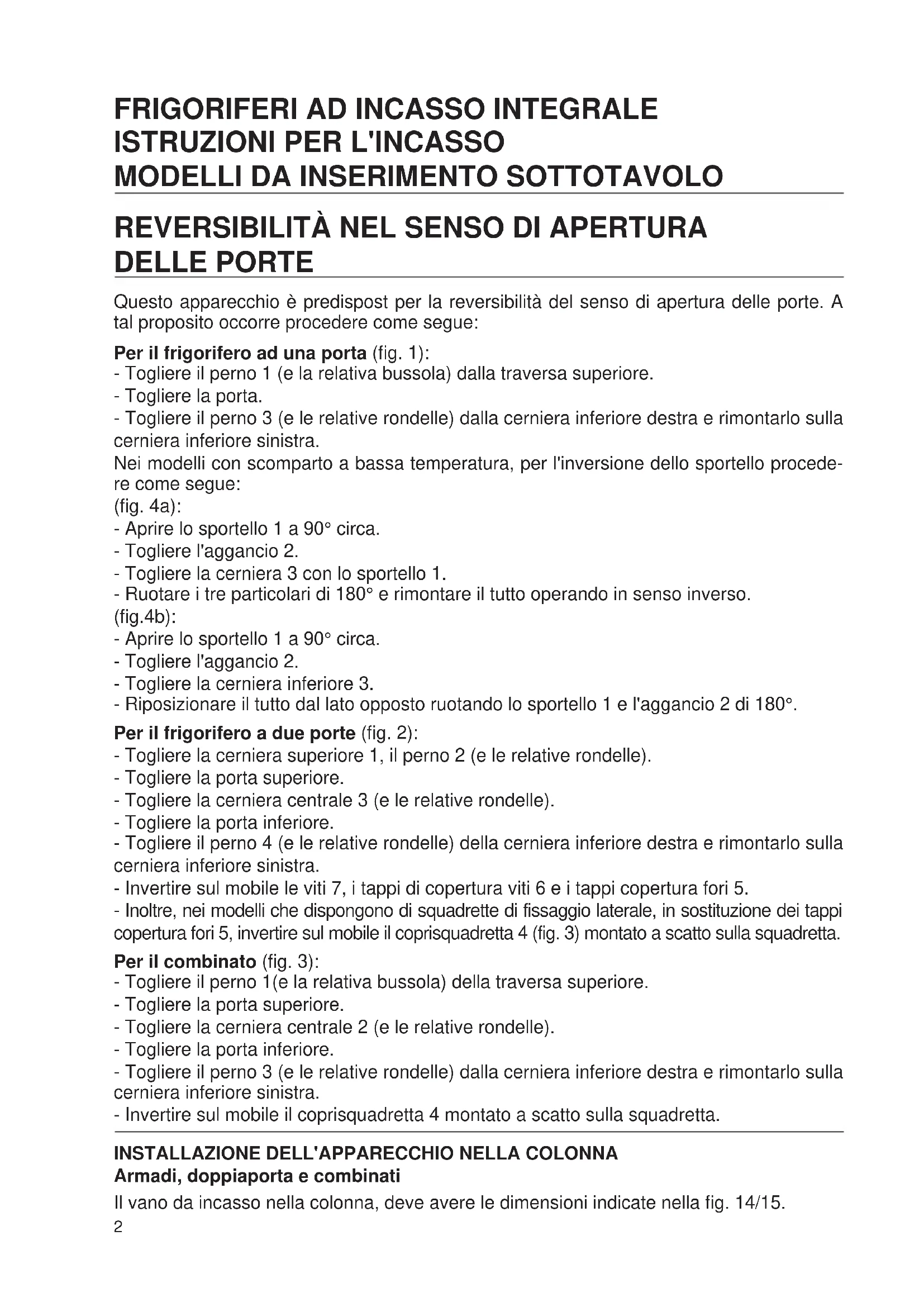

ISTRUZIONI PER L'INCASSO
DELLE PORTE Questo apparecchio è predispost per la reversibilità del senso di apertura delle porte. A tal proposito occorre procedere come segue: Per il frigorifero ad una porta (fig. 1): - Togliere il perno 1 (e la relativa bussola) dalla traversa superiore. - Togliere la porta. - Togliere il perno 3 (e le relative rondelle) dalla cerniera inferiore destra e rimontarlo sulla cerniera inferiore sinistra. Nei modelli con scomparto a bassa temperatura, per l'inversione dello sportello procede- re come segue: (fig. 4a): - Aprire lo sportello 1 a 90° circa. - Togliere l'aggancio 2. - Togliere la cerniera 3 con lo sportello 1. - Ruotare i tre particolari di 180° e rimontare il tutto operando in senso inverso. (fig.4b): - Aprire lo sportello 1 a 90° circa. - Togliere l'aggancio 2. - Togliere la cerniera inferiore 3. - Riposizionare il tutto dal lato opposto ruotando lo sportello 1 e l'aggancio 2 di 180°. Per il frigorifero a due porte (fig. 2): - Togliere la cerniera superiore 1, il perno 2 (e le relative rondelle). - Togliere la porta superiore. - Togliere la cerniera centrale 3 (e le relative rondelle). - Togliere la porta inferiore. - Togliere il perno 4 (e le relative rondelle) della cerniera inferiore destra e rimontarlo sulla cerniera inferiore sinistra. - Invertire sul mobile le viti 7, i tappi di copertura viti 6 e i tappi copertura fori 5. - Inoltre, nei modelli che dispongono di squadrette di fissaggio laterale, in sostituzione dei tappi copertura fori 5, invertire sul mobile il coprisquadretta 4 (fig. 3) montato a scatto sulla squadretta. Per il combinato (fig. 3): - Togliere il perno 1(e la relativa bussola) della traversa superiore. - Togliere la porta superiore. - Togliere la cerniera centrale 2 (e le relative rondelle). - Togliere la porta inferiore. - Togliere il perno 3 (e le relative rondelle) dalla cerniera inferiore destra e rimontarlo sulla cerniera inferiore sinistra. - Invertire sul mobile il coprisquadretta 4 montato a scatto sulla squadretta.
INSTALLAZIONE DELL'APPARECCHIO NELLA COLONNA
Armadi, doppiaporta e combinati Il vano da incasso nella colonna, deve avere le dimensioni indicate nella fig. 14/15. 2Per l'inserimento dell'apparecchio procedere come segue: - Fissare la guarnizione 1 in dotazione all'apparecchio sul lato opposto alle cerniere (fig. 5). - Inserire l'apparecchio nella colonna accostandolo al fianco opposto a quello in cui sono applicate le cerniere arretrandolo fino a che la squadretta superiore 1 sia in battuta col mobile a quota 45 mm. (fig. 6). - Bloccare l'apparecchio nella parte superiore ed inferiore con le viti contenute nel sac- chetto accessori ed applicare a scatto la griglietta di aerazione 1 (fig. 7). Inoltre nei modelli che dispongono di squadrette di fissaggio laterale procedere come segue (fig. 8): - Lato cerniera centrale - allentare le viti fissaggio cerniera 1 e avvicinare la squadretta 3 alla colonna. - Lato opposto alla cerniera centrale - togliere il coprisquadretta 2 e avvicinare la squa- dretta alla colonna. - Avvitare le squadrette alla colonna usando le viti contenute nel sacchetto accessori e stringere le viti precedentemente allentate. - Rimontare il coprisquadretta. ACCOPPIAMENTO DELLE PORTE DELLA COLONNA E DELL'APPARECCHIO L'apparecchio è corredato di dispositivi di accoppiamento delle porte con quelle della colonna (slitte di traino). Per l'applicazione delle slitte procedere come segue: - (Fig. 9) Fissare la slitta 1 alla porta del mobile all'altezza desiderata e a circa 20 mm. dal filo esterno della porta. - (Fig. 10) Aprire le porte del mobile e del frigorifero, posizionare il traino 2 ad incastro sulla slitta 1. - Tenere il traino 2 in battuta sulla porta del frigorifero. - Contrassegnare i punti di fissaggio per le viti e forare con punta diametro 2,5. - Le asole del traino 2 permettono un facile accoppiamento delle pareti. - È opportuno che i dispositivi di traino a slitta vengon applicati sulla porta dell'apparec- chio in corrispondenza delle maniglie delle porte della colonna. Inoltre nei modelli che dispongono di maniglietta aggiuntiva per l'apertura della portina, procedere come segue (fig. 11): - Posizionare la maniglietta 1 sulla portina. - Effettuare un foro in corrispondenza di quello esistente sulla maniglietta stessa. - Avvitare nel foro la vite contenuta nel sacchetto accessori.
PRECAUZIONI PER IL CORRETTO FUNZIONAMENTO
Per il corretto funzionamento del gruppo refrigerante è indispensabile che sia con- sentita un'opportuna circolazione d'aria in modo da raffreddare il condensatore, ossia la parte posteriore dell'apparecchio.
ARMADI, DOPPIAPORTA E COMBINATI
A tal proposito è necessario praticare nel fondo della colonna delle aperture per il passaggio dell'aria (fig. 13). Per l'uscita dell'aria, la colonna deve avere posteriormente un camino, la cui aper- tura verso l'alto non deve essere ostruita. Nel caso in cui la colonna sia a soffitto occorre lasciare tra essa ed il soffitto un'analoga apertura (fig. 13). Si deve evitare l'installazione in un locale la cui temperatura rimane per molto tempo infe- riore ai +16°C o superiore a +32°C. AVVERTENZA IMPORTANTE Nel caso di montaggio non conforme alle presenti istruzioni, la ditta costruttrice non si 3ritiene responsabile dell'eventuale cattivo funzionamento dell'apparecchio e di conse- guenza si ritiene esonerata dagli obblighi di garanzia. (Frigoriferi e congelatori ad incasso integrale). La colonna che contiene l'apparecchio deve essere installata appoggiata alla parete in modo da impedire l'accessibilità al vano compressore.
