MANUALE UTENTE RDF 29 V ROSIERES

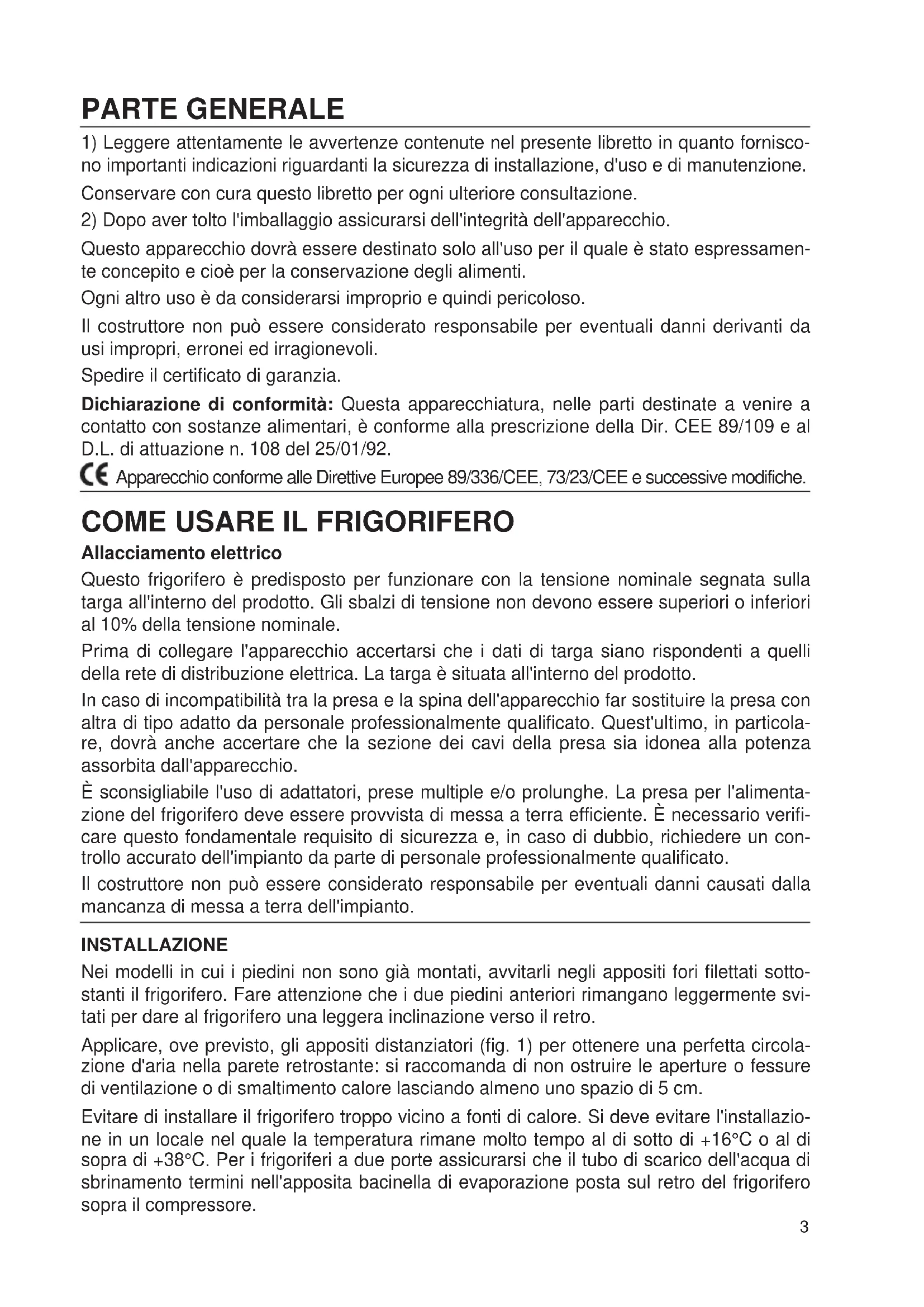

1) Leggere attentamente le avvertenze contenute nel presente libretto in quanto fornisco-

no importanti indicazioni riguardanti la sicurezza di installazione, d'uso e di manutenzione. Conservare con cura questo libretto per ogni ulteriore consultazione.

2) Dopo aver tolto l'imballaggio assicurarsi dell'integrità dell'apparecchio.

Questo apparecchio dovrà essere destinato solo all'uso per il quale è stato espressamen- te concepito e cioè per la conservazione degli alimenti. Ogni altro uso è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli. Spedire il certificato di garanzia. Dichiarazione di conformità: Questa apparecchiatura, nelle parti destinate a venire a contatto con sostanze alimentari, è conforme alla prescrizione della Dir. CEE 89/109 e al D.L. di attuazione n. 108 del 25/01/92. Apparecchio conforme alle Direttive Europee 89/336/CEE, 73/23/CEE e successive modifiche.

COME USARE IL FRIGORIFERO

Allacciamento elettrico Questo frigorifero è predisposto per funzionare con la tensione nominale segnata sulla targa all'interno del prodotto. Gli sbalzi di tensione non devono essere superiori o inferiori al 10% della tensione nominale. Prima di collegare l'apparecchio accertarsi che i dati di targa siano rispondenti a quelli della rete di distribuzione elettrica. La targa è situata all'interno del prodotto. In caso di incompatibilità tra la presa e la spina dell'apparecchio far sostituire la presa con altra di tipo adatto da personale professionalmente qualificato. Quest'ultimo, in particola- re, dovrà anche accertare che la sezione dei cavi della presa sia idonea alla potenza assorbita dall'apparecchio. È sconsigliabile l'uso di adattatori, prese multiple e/o prolunghe. La presa per l'alimenta- zione del frigorifero deve essere provvista di messa a terra efficiente. È necessario verifi- care questo fondamentale requisito di sicurezza e, in caso di dubbio, richiedere un con- trollo accurato dell'impianto da parte di personale professionalmente qualificato. Il costruttore non può essere considerato responsabile per eventuali danni causati dalla mancanza di messa a terra dell'impianto. INSTALLAZIONE Nei modelli in cui i piedini non sono già montati, avvitarli negli appositi fori filettati sotto- stanti il frigorifero. Fare attenzione che i due piedini anteriori rimangano leggermente svi- tati per dare al frigorifero una leggera inclinazione verso il retro. Applicare, ove previsto, gli appositi distanziatori (fig. 1) per ottenere una perfetta circola- zione d'aria nella parete retrostante: si raccomanda di non ostruire le aperture o fessure di ventilazione o di smaltimento calore lasciando almeno uno spazio di 5 cm. Evitare di installare il frigorifero troppo vicino a fonti di calore. Si deve evitare l'installazio- ne in un locale nel quale la temperatura rimane molto tempo al di sotto di +16°C o al di sopra di +38°C. Per i frigoriferi a due porte assicurarsi che il tubo di scarico dell'acqua di sbrinamento termini nell'apposita bacinella di evaporazione posta sul retro del frigorifero sopra il compressore. 3Il frigorifero può essere anche installato sottopensile; in questo caso, bisogna che sia garantita la libera circolazione dell'aria, lasciando uno spazio libero di circa 5 centimetri frontalmente o nella parte posteriore del pensile. Una errata installazione può causare danni a persone, animali o cose, nei confronti dei quali il costruttore non può essere considerato responsabile. CONSIGLI PER IL CONTROLLO DELLA TEMPERATURA E PER IL RISPETTO

DELLE REGOLE D'IGIENE ALIMENTARE

Un buon uso del frigorifero ed il rispetto delle regole igieniche contribuiscono in maniera significativa ad una migliore conservazione degli alimenti conservati. Controllo della temperatura Collocare gli alimenti più delicati nella zona più fredda dell'apparecchio: in genere quella bassa sopra i cassetti frutta e verdura. I cibi cotti vanno chiusi in recipienti ermetici, lasciati raffreddare e poi posti nella zona centrale del frigorifero. Frutta e verdura sono da riporre negli appositi contenitori nella parte bassa del frigorifero. Rispetto delle regole d'igiene alimentare Eliminare gli involucri di imballaggio prima di collocare il cibo all'interno del frigorifero. Impacchettare gli alimenti freschi: in questo modo si conservano più a lungo e si evita che si contaminino velocemente. Disporre il cibo in modo che ci possa essere libera circolazione dell'aria all'interno del fri- gorifero. Pulire frequentemente l'interno del frigorifero utilizzando detergenti delicati, ma con accertato potere battericida.

INFORMAZIONI PER L'AMBIENTE

Imballaggio, trattamento rifiuti Dopo avere disimballato l'apparecchio non buttate l'imballo nella spazzatura ma selezio- nate i diversi materiali (come polistirolo, cartone, ecc.) secondo le prescrizioni locali per lo smaltimento dei rifiuti e secondo le norme vigenti. Attenzione Questo apparecchio è prodotto senza l'utilizzo di CFC: il circuito refrigerante contiene flui- do HFC R134a o, alternativamente,gas isobutano R 600 a. Per maggiori dettagli, riferirsi alla targhetta matricola sull'apparecchio. Per le operazioni di pulizia non deve essere utilizzato alcun attrezzo o metodo diverso da quanto descritto nell'apposito capitolo, per evitare il danneggiamento dell'apparecchio. Per gli apparecchi con isobutano (R 600 a) L'isobutano è un gas naturale senza effetti sull'ambiente, ma infiammabile. È quindi indi- spensabile accertarsi che: - l'installazione dell'apparecchio avvenga in locali di volume libero superiore a 3 metri cubi - le aperture di ventilazione dell'apparecchio siano tenute libere e pulite - il circuito refrigerante dell'apparecchio non venga danneggiato sia internamente (utili- zando impropriamente oggetti taglienti o appuntiti) sia esternamente (operazioni impro- prie durante la pulizia del circuito condensatore). Al termine della vita funzionale dell'apparecchio, lo stesso dovrà essere messo in sicurez- 4za prima dell'invio alla discarica. Per queste operazioni rivolgersi al Vs. negoziante o all'Ente Locale preposto.

USO DEL COMPARTO FRIGORIFERO

Per conservare al meglio aroma, sostanza e freschezza di tutti i cibi da riporre, racco- mandiamo di avvolgerli preventivamente in fogli di alluminio o di plastica o negli appositi contenitori con coperchio. Ciò evita inoltre che gli odori si sovrappongano. Consigliamo di riporre i cibi come indicato di seguito: Carni in genere, salumi, pesce: sulla griglia sopra il cassetto frutta e verdura. Cibi cotti, torte, ecc.: sulle griglie superiori. Uova e latticini: nella controporta dell'apparecchio. Frutta e verdura: nell'apposito cassetto all'interno di sacchetti in polietilene, preferibilmen- te preforati per una migliore condizione di conservazione. Prodotti in scatola: una volta aperta la scatola, togliere il rimanente e conservare in un altro contenitore che non sia di metallo. Importante: Assicurare fra le varie confezioni, la libera circolazione dell'aria. Riporre i cibi cotti solo raffreddati ed i liquidi in contenitori coperti. SPIEGAZIONE SIMBOLI Frigoriferi Lo scomparto a bassa temperatura è adatto alla conservazione dei cibi surgelati per breve termine (circa una settimana). Frigoriferi Lo scomparto a bassa temperatura è adatto alla conservazione dei cibi surgelati per medio termine (un mese circa). Frigoriferi Lo scomparto a bassa temperatura è adatto alla conservazione dei cibi surgelati per lungo termine (circa tre mesi) e alla conservazione di gelati e prodotti similari. Frigoriferi - Frigo/congelatori Il simbolo indica la possibilità di conservare a bassa temperatura i surgelati per lungo ter- mine nonché di congelare i cibi freschi, secondo le indicazioni riportate nella tabella di congelamento. REGOLAZIONE TEMPERATURE La temperatura ambiente, il carico e la frequenza d'apertura della porta dell'elettrodome- stico influiscono sulla temperatura interna. Quando si modifica la regolazione, la macchi- na frigorifera può non mettersi subito in moto perchè è in pausa. La regolazione delle temperature è ottenuta agendo sulla manopola del termostato che si trova all'interno o all'esterno del frigorifero. Sulla posizione "0" il frigorifero non funziona. "0" significa fermo. Si consiglia di tenere la manopola del termostato su una posizione media. Ruotando la manopola in senso orario si ottengono temperature sempre più basse. In presenza di temperature ambiente molto calde l'apparecchio può funzionare in continuo, con conseguente anomala formazione di brina, in questi casi occorre ruotare la manopola del termostato verso i numeri più bassi. SBRINAMENTO I frigoriferi a due porte non necessitano di frequenti operazioni di sbrinamento.

❋La cella frigorifera dei doppia porta ha lo sbrinamento automatico che avviene durante i tempi di pausa del compressore. Nel corso di questo ciclo, le gocce d'acqua che si forma- no per lo scioglimento della brina defluiscono nell'apposita bacinella posta sopra il com- pressore che, con il calore generato, ne provoca l'evaporazione. E' opportuno non disporre i cibi o i contenitori a contatto della parete posteriore. Per gli scomparti di congelamento dei "doppia porta" agire come segue: - 24 ore prima dello sbrinamento, ruotare la manopola del termostato verso le posizioni più fredde o inserire l'interruttore di congelamento rapido per dare al cibo la temperatura più bassa; - avvolgere i cibi congelati e surgelati in carta per alimenti, sistemandoli in frigorifero o in ambiente fresco; - posizionare il termostato su "0"; - lasciare la porta aperta; - accelerare lo sbrinamento per mezzo della paletta in dotazione all'apparecchio (non usare coltelli, punte acuminate, sorgenti di calore). A sbrinamento effettuato, pulire ed asciugare l'interno, ridisporre gli eventuali accessori (gri- glie, bacinella per il ghiaccio ecc) e i cibi congelati e surgelati. Chiudere quindi la porta o il coperchio. Riposizionare il termostato, lasciare funzionare l'apparecchio per 3/4 ore con il ter- mostato sulla posizione di maggior freddo o con l'interruttore di congelamento rapido inserito. Qualora lo spessore di brina sulla parete del vano congelatore risulti superiore a 5 mm, è necessario sbrinare per mantenere inalterate le prestazioni del frigorifero. Importante: nei frigoriferi doppia porta dotati di foro di scarico, sistemare sulla griglia superiore dello scomparto frigorifero una bacinella per la raccolta dell'acqua di sbrina- mento e togliere il tappo posto sul fondo dello scomparto congelatore da rimettere ovvia- mente a sbrinamento ultimato (vedi fig. 2). PULIZIA Ad evitare formazioni di cattivi odori è consigliabile una pulizia periodica all'interno del fri- gorifero e delle guarnizioni magnetiche porte almeno due o tre volte l'anno. a) Prima di effettuare qualsiasi operazione di pulizia o di manutenzione, disinserire l'ap- parecchio dalla rete di alimentazione elettrica staccando la spina (non basta portare la manopola del termostato sulla posizione "0"). b) Svuotare il frigorifero dai cibi e dai cubetti di ghiaccio. c) Attendere che la brina sull'evaporatore sia sciolta. d) Pulire l'interno del frigorifero usando acqua tiepida con aggiunta di uno o due cucchiai di bicarbonato di sodio, risciacquare ed asciugare. ATTENZIONE non usare detersivi, abrasivi o solventi. e) Prima di riporre i cibi nel frigorifero farlo funzionare almeno per un' ora. f) Pulire il foro scarico acqua saltuariamente utilizzando l'apposito accessorio (fig. 4), lasciandolo anche inserito nel foro di scarico. g) L'eventuale presenza di un leggero velo di ghiaccio sulla parete di fondo della cella fri- gorifero è da considerarsi normale in quanto si dissolve ad ogni pausa del compressore. Quando il frigorifero deve rimanere per lunghi periodi inattivo, dopo un'accurata pulizia, lasciare la spina di alimentazione staccata e la porta socchiusa. ASSISTENZA TECNICA Per l'eventuale riparazione rivolgersi solamente ad un centro di assistenza tecnica auto- rizzato dal costruttore e richiedere l'utilizzo di ricambi originali. Il mancato rispetto di quanto sopra può compromettere la sicurezza dell'apparecchio. Se il vostro frigorifero 6non funziona o se il suo funzionamento è anormale, controllate questi punti prima di richiedere l'Assistenza Tecnica.

1) Arriva la corrente alla presa a cui è allacciato il frigorifero? Provatelo con una lampada.

2) La spina di allacciamento è forse staccata dalla presa di corrente? Inseritela.

3) Il termostato è forse sulla posizione "0" (fermo)? Giratelo sulla posizione 3.

4) Avete forse lasciato formarsi uno strato di brina troppo spesso sull'evaporatore (più di

4-5 mm)? Scongelatelo (vedi "Sbrinamento").

5) Sono forse stati mal disposti i cibi all'interno del congelatore impedendo la libera circo-

6) È libera la circolazione dell'aria intorno al condensatore posto dietro l'apparecchio?

Allontanatelo dal muro. Se il problema dovesse persistere, componendo il “Numero Utile” indicato a lato sarete messi in contat- to direttamente con il Centro Assistenza Autorizzato a Voi più vicino. È importante che comunichiate al Centro Assistenza Tecnica il modello che troverete scrit- to sulla targhetta posta all'interno del frigorifero (o sul foglio di garanzia). Fornendo tali informazioni otterrete un intervento più tempestivo ed adeguato. Importante: il riscaldamento perimetrale della cella congelatore è indice di corretto funzionamento. INVERSIONE DEL SENSO DI APERTURA DELLE PORTE PER FRIGORIFERI DOP- PIA PORTA (dove è previsto) (fig. 3)

1) Si consiglia di sdraiare o inclinare di circa 45° il frigorifero, essendo necessario operare

sulla parte inferiore dell'apparecchio per poter togliere la cerniera inferiore.

2) Smontare lo zoccolo se presente.

3) Togliere la cerniera inferiore (e le relative rondelle), agendo sulle viti A indicate in figura.

4) Togliere la porta inferiore.

5) Togliere la cerniera centrale e le relative rondelle agendo sulle viti B come indicato in

fig. 3. Sui modelli con porta superiore alta (fig.3c), prima di togliere le viti che fissano la cerniera centrale, aprire la porta, togliere il tappo M e la chiusura testata alta L.

6) Togliere la porta superiore. Dove è impiegato il fermo porta (fig.3d) togliere quello di

destra N agendo sulla vite. Dalla busta accessori prelevare il fermo porta di sinistra e fis- sarlo con la vite tolta in precedenza.

7) Asportare dal cruscotto la membrana di plastica che ricopre la cerniera superiore sinistra.

8) Svitare il perno C della cerniera superiore destra e rimontarlo a sinistra. Sui modelli con

porta superiore alta (fig.3b), togliere i tappi F-G, il perno D e la cerniera superiore destra agendo sulle viti. Dalla busta accessori prelevare la cerniera superiore sinistra H e fissarla al mobile con le viti tolte in precedenza; rimontare il perno D con la relativa rondella e i tappi F-G. Rompere la membrana del tappo G per permettere la fuoriuscita della cerniera.

9) Rimontare le porte operando in senso inverso (6-5-4-3-2); ricordandosi di rimontare

anche le rondelle distanziatrici interposte tra porta e cerniera.

10) Spostare le maniglie dal lato sinistro al lato destro agendo sulle viti corrispondenti.

11) Riportare l'apparecchio in posizione verticale.

N.B. Per ottenere un corretto allineamento delle porte è necessario agire sulla cerniera centrale. ISTRUZIONI SUPPLEMENTARI PER I FRIGORIFERI A QUATTRO STELLE ( ) Il simbolo rappresentato qui sopra indica uno scomparto congelamento nel quale è possi- bile congelare e conservare gli alimenti per un lungo periodo di tempo a temperature infe-

☎riori a -18°C. Il tempo di conservazione (generalmente di circa 3 mesi) varia notevolmente a seconda degli alimenti. E' dunque importante seguire le indicazioni dei produttori di ali- menti surgelati e i consigli delle diverse pubblicazioni esistenti in commercio. 24 ore prima di congelare fare spazio per i prodotti da congelare. Gli alimenti da congelare, suddivisi in porzioni quanto più piccole possibile, devono esse- re innanzitutto incartati in fogli di alluminio, stagno, cellophan o in sacchetti impermeabili per alimenti. Vengono poi messi all'interno del congelatore, nella posizione qui di seguito specificata: - Modello 228 litri: sulla griglia a sinistra e a contatto della parete. - Modello 285 litri: sulla griglia a sinistra e a contatto della parete. - Modello 330 litri: sulla griglia a contatto con le pareti. - Modello 410 litri: sotto il vetro a sinistra e a contatto della parete. Gli alimenti da conservare devono essere separati il più possibile da queli da congelare. All'inizio della congelazione, per non fare raffreddare eccessivamente il vano frigo, potrebbe essere necessario arretrare di circa 1/2 numero la manopola del termostato, in funzione del carico e della temperatura ambiente. Alla fine della congelazione, riportare la manopola del termostato sul valore abituale. La quantità di alimenti che possono essere congelati, secondo le modalità previste dalle norme europee, è indicata sull'apposita targhetta. Fabbricazione del ghiaccio: Abbiamo dotato il frigorifero di vaschette di plastica appositamente studiate per facilitare l'estrazione dei cubetti di ghiaccio. SE LA LUCE DEL VANO FRIGORIFERO NON FUNZIONA PROCEDERE COME SEGUE: - Disinserire elettricamente l'apparecchio togliendo la spina. - Togliere il coperchietto di protezione sganciando le alette che lo mantengono in posizio- ne (nei modelli con plafoniera tirando in avanti e verso il basso; nei modelli con portalam- pada applicato sulla parete laterale premendo la parte inferiore e tirando verso l'alto). - Svitare la lampadina e sostituirla con una analoga. - Ripristinare il coperchietto di protezione e riallacciare elettricamente l'apparecchio. 8PARTIE GENERALE
