MANUAL DE USUARIO RDF 294 AAR ROSIERES

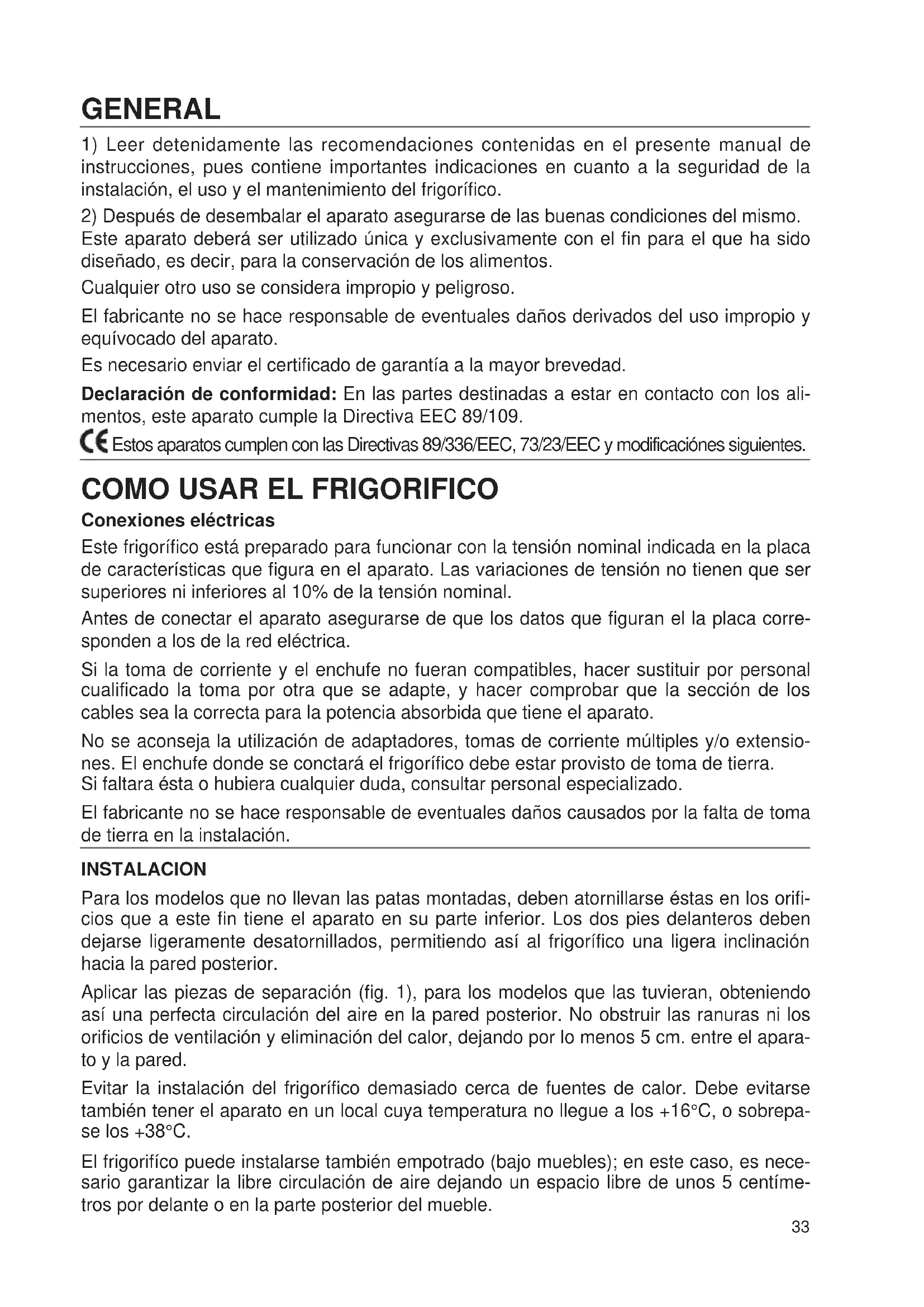

1) Leer detenidamente las recomendaciones contenidas en el presente manual de

instrucciones, pues contiene importantes indicaciones en cuanto a la seguridad de la instalación, el uso y el mantenimiento del frigorífico.

2) Después de desembalar el aparato asegurarse de las buenas condiciones del mismo.

Este aparato deberá ser utilizado única y exclusivamente con el fin para el que ha sido diseñado, es decir, para la conservación de los alimentos. Cualquier otro uso se considera impropio y peligroso. El fabricante no se hace responsable de eventuales daños derivados del uso impropio y equívocado del aparato. Es necesario enviar el certificado de garantía a la mayor brevedad. Declaración de conformidad: En las partes destinadas a estar en contacto con los ali- mentos, este aparato cumple la Directiva EEC 89/109. Estos aparatos cumplen con las Directivas 89/336/EEC, 73/23/EEC y modificaciónes siguientes.

COMO USAR EL FRIGORIFICO

Conexiones eléctricas Este frigorífico está preparado para funcionar con la tensión nominal indicada en la placa de características que figura en el aparato. Las variaciones de tensión no tienen que ser superiores ni inferiores al 10% de la tensión nominal. Antes de conectar el aparato asegurarse de que los datos que figuran el la placa corre- sponden a los de la red eléctrica. Si la toma de corriente y el enchufe no fueran compatibles, hacer sustituir por personal cualificado la toma por otra que se adapte, y hacer comprobar que la sección de los cables sea la correcta para la potencia absorbida que tiene el aparato. No se aconseja la utilización de adaptadores, tomas de corriente múltiples y/o extensio- nes. El enchufe donde se conctará el frigorífico debe estar provisto de toma de tierra. Si faltara ésta o hubiera cualquier duda, consultar personal especializado. El fabricante no se hace responsable de eventuales daños causados por la falta de toma de tierra en la instalación. INSTALACION Para los modelos que no llevan las patas montadas, deben atornillarse éstas en los orifi- cios que a este fin tiene el aparato en su parte inferior. Los dos pies delanteros deben dejarse ligeramente desatornillados, permitiendo así al frigorífico una ligera inclinación hacia la pared posterior. Aplicar las piezas de separación (fig. 1), para los modelos que las tuvieran, obteniendo así una perfecta circulación del aire en la pared posterior. No obstruir las ranuras ni los orificios de ventilación y eliminación del calor, dejando por lo menos 5 cm. entre el apara- to y la pared. Evitar la instalación del frigorífico demasiado cerca de fuentes de calor. Debe evitarse también tener el aparato en un local cuya temperatura no llegue a los +16°C, o sobrepa- se los +38°C. El frigorifíco puede instalarse también empotrado (bajo muebles); en este caso, es nece- sario garantizar la libre circulación de aire dejando un espacio libre de unos 5 centíme- tros por delante o en la parte posterior del mueble. 33Una mala instalación podría causar daños a personas, animles u objetos, de los cuales el fabricante no podría hacerse responsable. CONSEJOS PARA EL CONTROL DE LA TEMPERATURA Y PARA EL RESPETO DE

LAS REGLAS DE HIGIENE ALIMENTICIAS

Una buena utilización del frigorífico y el respeto de las reglas higiénicas contribuyen de forma significativa a una mejor conservación de los alimentos. Control de la temperatura Colocar los alimentos más delicados en la zona más fria del aparato: generalmente en la zona baja encima de los cajones de fruta y verdura. Los alimentos cocidos tienen que cerrarse en contenedores herméticos, dejar que se enfríen y luego colocarlos en la zona central del firgorífico. Fruta y verdura se pondrán en sus cajones en la parte baja del frigorífico. Respeto de las reglas de higiene alimenticias Eliminar los envases de embalaje antes de colocar los alimentos en el interior del frigorifíco. Empaquetar los alimentos frescos: de esta forma se conservan más y se evita que se contaminen mútuamente. Disponer los alimentos de forma que, en el interior del frigorifíco haya libre circulación de aire. Limpiar frecuentemente el interior del firgorífico utilizando detergentes delicados pero con probado poder bactericida.

INFORMACIONES PARA PRESERVAR EL MEDIO AMBIENTE

Embalaje, tratamiento residuos Después de haber desembalado el aparato no tiren el embalaje a la basura. Seleccionen los distintos materiales (polispan, cartón, etc.) según las normas locales vigentes al tratamientos de los residuos. "Cuidado" Este aparato está fabricado sin la utilización de CFC: el circuito refrigedor contiene fluido HFC R 134a o, en alternativa, gas isobutano R 600 a. Para más detalles, consultar la placa de características del aparato. Para las operaciones de limpieza no hay que emplear ningún utensilio o medio distinto que el indicado en el capítulo apropiado, para evitar que se dañe el aparato. Para los aparatos con isobutano (R 600 a) El isobutano es un gas natural sin efectos sobre el ambiente, pero inflamable. Por lo tanto, es indispensable comprobar que: - la instalación del aparato se haga en locales de volumen libre mayor de 3 metros cúbicos. - Los orificios de ventilación del aparato estén libres y limpios. - El circuito refrigerador no esté estropeado, bien internamente (utilización impropia de objetos cortantes o punzantes), bien externamente (operaciones impropias durante la limpieza del circuito condensador). Al término de la vida funcional del aparato, deberá ser asegurado antes de su envío al vertedero. Para estas operaciones diríjase a su comercio habitual o al Ente local proce- dente.

34USO DEL COMPARTIMENTO FRIGORIFICO

Para conservar un mejor aroma, sustancia y frescor de todos los alimentos, recomenda- mos envolverlos previamente en papel de aluminio, en bolsas de plástico o en recipientes adecuados con tapa. Esto evita además que se mezclen los olores. Aconsejamos colocar los alimentos de la siguiente manera: Todas las carnes en general, embutidos, pescado: en la rejilla situada encima del cajón de la fruta y verdura. Los alimentos cocinados, tartas, etc.: en las rejillas superiores. Huevos y productos lácteos, en la contrapuerta del aparato. Fruta y verdura: en el cajón expreso en el interior de bolsas de polietileno, preferiblemen- te agujereados para mejorar las condiciones de conservación. Productos envasados: una vez abierto el envase sacar el resto y conservarlo en otro reci- piente que no sea metálico. Importante: Asegurarse de que circule aire entre los diferentes alimentos. Colocar los alimentos cocinados únicamente enfriados y los líquidos en recipientes tapados.

EXPLICACION DE LOS SIMBOLOS

Frigorífico El compartimento a baja temperatura resulta idóneo para la conservación de los congela- dos durante un breve periódo de tiempo, aproximadamente una semana. Frigorífico El compartimento a baja temperatura es adecuado para conservar los alimentos congela- dos durante periódos de aproximadamente un mes. Frigorífico El compartimento a baja temperatura es idóneo para conservar los congelados durante períodos largos, más o menos tres meses, pudiendo conservarse helados y productos similares. Frigorífico - Conmbinados frigo/congeladores El símbolo indica la posibilidad de congelar los alimentos frescos y conservar a baja tem- peratura los congelados durante largos períodos. Se recomienda seguir la instrucciones incluídas en al tabla de congelación.

REGULACIÓN DE LA TEMPERATURA

La temperatura ambiente, la carga de los alimentos y la frecuencia de apertura de las puertas del equipo influyen sobre la temperatura interna. Cuando se modifica la regula- ción puede ocurrir que el frigorífico no se ponga a funcionar inmediatamente porque se encuentra en pausa. La regulación de la temperatura se realiza operando sobre el mando del termostato que se encuentra en el interior o en el exterior del frigorífico. En la posición "0" el frigorífico no funciona. "0" significa apagado. Se aconseja mantener el mando del termostato en una posición media. Girando el mando en sentido horario se obtienen temperaturas más bajas. En presencia de temperaturas ambiente muy cálidas, el aparato puede funcionar sin enterrupción, con la consiguiente anómala formación de escarcha. En estos casos es preciso girar el mando del termostato hacia números más bajos. DESCONGELACION Los frigoríficos de dos puertas no necesitan frecuentes operaciones de descongelación.

❋La cámara frigorífica de los doble puerta tiene descongelación automática que se efectúa durante los tiempos de pausa de compresor. En curso de este ciclo, las gotas de agua que se forman por el deshielo de la escarcha fluyen en la cubeta que con este fin se halla situada sobre el compresor y que, con el calor que se genera, provoca la evaporación. Es oportuno no colocar los alimentos o los recipientes en contacto con las paredes posteriores. Por lo que se refiere a los compartimientos de congelación de los frigoríficos de doble puerta, actuar como se detalla a continuación: - 24 horas antes la descongelación, girar el mando del termostato hancia las posiciones más frias o insertar el interruptor de congelación rápida para permitir una temperatura más baja. - Envolver los alimentos congelados con papel colocándolos en el frigorífico o en un lugar fresco. - Colocar el termostato en la posición "0". - Dejar la puerta abierta. - Acelerar la descongelación por medio de las herramientas que vienen con el equipo (no usar cuchillos, puntas afiladas, fuentes de calor). Terminada la operación de descongelación, limpiar y secar la parte interna, volver a colocar los eventuales accesorios (rejillas, bandejas para el hielo, etc.) y los alimentos congelados. Luego cerrar la puerta o la tapa, volver a posicionar el termostato en la posición de mayor frío o con el interruptor de congelación rápida activado. Si alguna vez el espesor de escarcha en las paredes del congelador fuera superior a 5 mm., es necesario descongelar para mantener inalterables las prestaciones del frigo- rífico. Importante: En los frigoríficos doble puerta dotados de orificio de desagüe, preparar en la rejilla superior del compartimento frigorífico una cubeta para la recogida de agua de descongelación y quitar el tapón situado en el fondo del compartimento congelador, que debe ser colocado nuevamente una vez finalizada la descongelación.(Ver fig. 2). LIMPIEZA A fin de evitar la formación de malos olores es aconsejable una limpieza periódica del interior del frigorífico, por lo menos dos a tres veces al año. a) Antes de efectuar cualquier operación de limpieza o de manutención, desconectar el aparato de la red de alimentación eléctrica desenchufándolo (no basta con girar el mando del termostato a la posición "0"). b) Vaciar el frigorífico de alimentos y de cubitos de hielo. c) Esperar a que la escarcha del evaporador se deshaga. d) Limpiar el interior del frigorífico utlizando agua templada con un par de cucharadas de bicarbonato de sodio, aclarar y secar. ATENCION a no usar detergentes, abrasivos o disolventes. e) Antes de volver a colocar los alimentos en el frigorífico hacerlo funcionar durante una hora por lo menos. f) Limpiar el orificio de descarga de agua regularmente utilizando el accesorio apropiado (fig. 4). Cuando el frigorífico tenga que permanecer parado durante largos períodos de tiempo, después de una apurada limpieza, dejar el enchufe desconectado y la puerta entreabierta. ASISTENCIA TECNICA Para eventuales reparaciones, dirigirse a algún centro de Asistencia Técnica autorizado y 36pedir recambios originales. El no cumplimiento de estos requisitos puede comprometer la seguridad del aparato. Si su frigorífico no funciona, o si su funcionamiento es anormal, controlar los siguientes puntos antes de llamar al Servicio de Asistencia Técnica.

1) Llega la corriente a la toma donde está conectado el frigorífico? Probar con una lámpara.

2) El enchufe de conexión está desconectado de la toma de corriente? Enchufarlo.

3) Está el termostato en posición "0" (cerrado)? Girarlo en posición 3.

4) Se ha formado una capa de escarcha demasiado espesa en el evaporador (de más de

4-5 mm)? Descongelarlo (ver descongelación).

5) Se han distribuído mal los alimentos en el interior del congelador, impidiendo la libre

circulación del aire?

6) Puede el aire circular libremente alrededor del condensador situado detrás del apara-

to? Alejarlo de la pared. Si el aparato sigue funcionando mal, dirigirse al Centro de Asistencia, comunicando el modelo que viene escrito en la etiqueta situada en el interior del frigorífico (o en la tarjeta de garantía). Dando estos datos se obtiene una intervención más rápida y adecuada. Importante: El recalentamiento de la parte externa de la cámara de congelación es indice de correcto funcionamiento. INVERSION DEL SENTIDO DE APERTURA DE LA PUERTA Y LA PUERTECILLA

DEL EVAPORADOR DE LOS ARMARIOS

(sólo en algunos modelos) (VER FIG. 3)

1) Se aconseja inclinar el frigorífico 45° aproximadamente, operando en la parte inferior

del aparato para quitar la bisagra inferior.

2) Desmontar el zócalo, si tuviera.

3) Quitar la bisagra inferior (y sus correspondientes arandelas). Será necesario cambiar

la posición del eje, accionando en los tornillos A, como se indica en la figura.

4) Quitar la puerta inferior.

5) Quitar la bisagra central (y sus arandelas). Será necesario también cambiar la posición

del eje, por lo que accionaremos en los tornillos B, indicados en la figura 3. En los mode- los con puerta superior alta (fig.3c), antes de retirar los tornillos que fijan la bisagra cen- tral, abra la puerta, retire el tapón M y el cierre del extremo superior L.

6) Quitar la puerta superior. Donde se utilice el tope de la puerta (fig.3d), retire el de la

derecha N desatornillándolo. Saque el tope izquierdo de la puerta de la bolsa de los accesorios y fíjelo con el tornillo extraído anteriormente.

7) Separar el plástico del cuadro de mandos que recubre la bisagra superior izquierda, si

8) Desatornillar el eje C de la bisagra superior derecha, y volverlo a montar a la izquierda.

En los modelos con puerta superior alta (fig.3b), retire los tapones F-G, el perno D y la bisagra superior derecha desatornillándolos. Saque la bisagra superior izquierda H de la bolsa de accesorios y fíjela al mueble con los tornillos extraídos anteriormente; monte de nuevo el perno D con su correspondiente arandela y los tapones F-G. Rompa la mem- brana del tapón G para que la bisagra pueda rebasar.

9) Volver a montar las puertas operando en sentido inverso (6-5-4-3-2); sin olvidar las

arandelas que van entre la puerta y la bisagra.

10) Cambiar los tiradores del lado derecho al lado izquierdo accionando el los tornillos

11) Volver a colocar el aparato en posición vertical.

☎N.B.: Para obtener un correcto alineamiento de las puertas es necesario accionar en la bisagra central.

INTRUCCIONES SUPLEMENTARIAS PARA LOS FRIGORIFICOS

El símbolo indica un compartimento congelador en el cual es posible congelar y conservar los alimentos durante largo período de tiempo a temperaturas inferiores a -18°C. El tiempo de conservacíon (generalmente cerca de 3 meses) varía notablemente según los alimentos. Es pues importante seguir las indicaciones de los fabricantes de alimen- tos congelados y los consejos de las diferentes publicaciones existentes en el mercado. 24 horas antes de congelar, hacer espacio para los productos por congelar. Los alimentos para congelar, divididos en porciones lo más pequeñas posible, deben ser ante todo envueltos en papel de aluminio, celofan o en bolsitas impermeables para ali- mentos. Se ponen después en el interior del congelador, en la posición especificada seguidamente: - Modelo 228 litros: sobre la bandeja a la izquierda y a contacto con la pared. - Modelo 285 litros: sobre la bandeja a la izquierda y a contacto con la pared. - Modelo 330 litros: sobre la bandeja a contacto con las paredes. - Modelo 410 litros: Bajo el cristal a la izquierda y a contacto con las paredes. Los alimentos por conservar deben estar lo más separado posible de los por congelar. Al inicio de la congelación, para no hacer enfriar excesivamente el vano frigo, podría ser necesario retrasar de 1/2 número el mando del termostato, en función de la carga y de la temperatura ambiente. Al final de la congelación, volver a colocar el mando del termosta- to sobre el valor habitual. La cantidad de alimentos que puede ser congelada, segun las modalidades previstas por las normas europeas, está indicada en la tarjeta apropiada. Fabricacion de hielo: El frigorífico está provisto de cubetas de plástico estudiadas expre- samente para facilitar la extracción de los cubitos de hielo. SI LA LUZ DE LA CELDA FRIGORÍFICO NO FUNCIONA PROCEDA DE LA SIGUIENTE FORMA: - Desconecte eléctricamente el aparato extrayendo el enchufe. - Extraiga la tapa de protección desenganchando las alitas que lo mantienen en posición (en los modelos con plafón tirando adelante y hacia abajo; en los modelos con portalám- para aplicado sobre la pared lateral presionando la parte inferior y tirando hacia arriba). - Destornille la bombilla y sustitúyala con una análoga. - Colocar nuevamente la tapa de protección y volver a conectar eléctricamente el aparato.

7) Retirar a película de plástico que cobre a dobradiça superior esquerda.
