Tipo de producto	Radiador eléctrico para baño (estufa)
Marca	Klarstein
Modelo	10033019 (con ruedas negras)
Potencia	1000 W (baja) / 2000 W (alta)
Alimentación	220-240 V ~ 50/60 Hz
Dimensiones (estimación)	Alto 50 cm, Ancho 70 cm, Fondo 20 cm
Peso (estimación)	5 kg
Instalación	De pared o sobre ruedas (incluidas)
Material	Metal (cuerpo blanco o negro según modelo)
Tipo de calefacción	Convección / radiación
Regulación de temperatura	Electrónica con termostato, modo manual y automático
Temporizador	Temporizador 24h en modo manual, programación semanal en modo automático (hasta 4 períodos por día)
Pantalla	Pantalla LED: temperatura, hora, día, potencia, modos
Funciones especiales	Detección de ventana abierta, bloqueo infantil, apagado automático con memoria, modo reposo
Niveles de potencia	2: LO (1000 W) y HI (2000 W)
Indicadores luminosos	Encendido, calefacción, potencia, ventana abierta, modo manual/automático
Distancia de seguridad	Al menos 1 m de materiales inflamables
Protección contra sobrecalentamiento	Sí, apagado automático
Índice de protección	IP24 (apto para baño, resistente a salpicaduras)
Mantenimiento y limpieza	Desconectar y dejar enfriar, limpiar con un paño suave y seco
Accesorios incluidos	Ruedas negras (modelo 10033019), kit de fijación mural
Reparabilidad	Ninguna pieza reparable por el usuario; contactar a un electricista calificado
Garantía	Garantía del fabricante; intento de reparación la anula
Uso	Interior y exterior (pero protegido de la intemperie); uso doméstico únicamente

Preguntas frecuentes - 10033019 Klarstein

¿Cómo ajustar la temperatura?

Encienda el aparato, luego use las teclas + (10) y - (11) para ajustar la temperatura. Si no realiza ninguna acción durante 10 segundos, el ajuste se guarda automáticamente.

¿Cómo programar el temporizador semanal?

Cambie al modo Auto (tecla 19), presione Set (13), seleccione el día con las teclas +/- (10/11), confirme con Set, luego ajuste la hora de inicio y fin. Puede programar hasta 4 períodos por día.

¿Cómo activar el bloqueo infantil?

Cuando el aparato esté encendido, presione simultáneamente las teclas + (10) y - (11) durante 3 segundos. La pantalla muestra '[]'. Para desactivar, apague el aparato y luego repita la misma operación.

¿Qué significa el modo detección de ventana abierta?

Si el aparato detecta una caída brusca de temperatura (ventana abierta), detiene automáticamente la calefacción. El indicador WO (6) se enciende. Para cancelar, presione dos veces la tecla de encendido/apagado (20).

¿Cómo instalar el aparato en la pared?

Use el kit de fijación mural incluido. Perfore agujeros, inserte los tacos, atornille el soporte, luego cuelgue el radiador. Asegúrese de que esté bien fijado y mantenga una distancia de al menos 1 m de materiales inflamables.

¿Cómo limpiar el radiador?

Desconecte el aparato y déjelo enfriar completamente. Límpielo con un paño suave y seco. No use productos abrasivos ni disolventes. No permita que entre agua en las aberturas.

¿Puedo usar un alargador?

No se recomienda usar un alargador. Si es necesario, use un alargador adecuado para uso en exterior con interruptor automático integrado. Asegúrese de que no se sobrecaliente.

¿Qué hacer si el aparato no se enciende?

Verifique que el interruptor de encendido/apagado (21) esté en ON y que el enchufe esté bien conectado. Si el problema persiste, desconecte y espere unos minutos antes de volver a intentarlo. Si nada funciona, contacte a un electricista.

¿Cómo ajustar la hora y la fecha?

Encienda el aparato, presione simultáneamente OK (12) y Set (13) durante 5 segundos. El día parpadea, use +/- para seleccionarlo, confirme con Set. Luego ajuste las horas y los minutos de la misma manera, y termine con OK.

¿Por qué la pantalla muestra '[]'?

Esto significa que el bloqueo infantil está activado. Para desactivarlo, apague el aparato presionando la tecla de encendido/apagado (20), luego presione simultáneamente las teclas + (10) y - (11) durante 3 segundos.

MANUAL DE USUARIO 10033019 Klarstein

Advertencia: Este producto está indicado únicamente en lugares abrigados o para una utilización punctual.

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el siguiente código QR para tener acceso al manual de instrucciones más actualizado y a información adicional sobre el producto.

Declaración de conformidad 39

Hoja de datos del producto 40

Indicaciones de seguridad 41

Visión general del aparato 44

Panel de control 45

Utilización 46

Indicaciones para la retirada del aparato 50

DATOS TÉCNICOS

Número de artículo 1	0033016 10033017
Potencia (vatios) 1000	/2000
Suministro eléctrico 2	20-240 V ~ 50/60 Hz
Accesorios Ruedas	blancas Ruedas negras
Número de artículo 1	0033018 10033019

DECLARACIÓN DE CONFORMIDAD

Fabricante

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Alemania

Este producto cumple con las siguientes directivas europeas:

2014/30/UE (CEM)

2014/35/UE (LVD)

2011/65/UE (RoHS)

2009/125/CE (ErP)

HOJA DE DATOS DEL PRODUCTO

Denominación del modelo 100	33016 10033017
Dato Símbolo Valor Unidad	Dato Unidad
Potencia térmica Solo con dispositivos de acumulación de calor					eléctricos para abastecimiento local: Tipo de regulación del abastecimiento de calor
Potencia térmica nominal Pnom	2,0 kW Regulación manual del abastecimiento de calorcon termostato integrado:
Potencia térmica mínima (valor orientativo)	Pmin 1,0 kW Regulación manual de abastecimiento de calorcon aviso de temperatura ambiente y/o exterior
Potencia térmica continua máxima	Pmax,c	2,0 kW Regulación electrónica de abastecimiento de calor con aviso de temperatura ambiente y/o exterior				no
Consumo de corriente auxiliar					Disipación de calor con ventilación auxiliar	no
Con potencia térmica nominal (Motor del ventilador)	elmax	1,890	kW		Tipo de potencia térmica/control de temperatura ambiente
Con potencia térmica mínima (Motor del ventilador)	elmin	0,946	kW		Potencia térmica de un solo nivel, sin control de temperatura ambiente	no
En modo de espera	eISB	0,38	kW		Dos o más niveles regulables manualmente, sin control de temperatura ambiente	no
					Control de temperatura ambiente con termostato mecánico	no
					Con control electrónico de temperatura ambiente	no
					Con control de temperatura ambiente y regulación del momento del día	no
					Con control de temperatura ambiente y regulación del día de la semana	sí
					Otras opciones de regulación
					Control de temperatura ambiente con detección de presencia	no
					Control de temperatura ambiente con detección de ventanas abiertas	sí
					Con opción de control remoto	no
					Con regulación adaptable del comienzo de la calefacción	no
					Con limitación de tiempo de funcionamiento	no
					Con sensor de bulbo negro	no
Información de contacto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlín (Alemania)

INDICACIONES DE SEGURIDAD

• Lea atentamente estas indicaciones antes de utilizar este aparato.
• No deje el aparato en marcha si no se encuentra bajo supervisión.
• Este radiador alcanza temperaturas muy elevadas durante su uso. No toque las superficies calientes.

ATENCIÓN: Existe riesgo de quemaduras!

Algunas piezas de este producto pueden alcanzar temperaturas muy elevadas y provocar quemaduras. Es especialmente importante prestar atención cuando se encuentren niños y personas que necesitan de protección en la estancia.

• No mueva el aparato si este se encuentra en funcionamiento. Espere a que el radiador se haya enfriado completamente antes de moverlo y compruebe que se ha desconectado del suministro eléctrico.
• Coloque el aparato al menos a 1 m de distancia de materiales fácilmente inflamables, como muebles, árboles, hojas, hierba seca y ramas.
• El radiador no debe estar orientado con la resistencia hacia el techo. La resistencia debe estar orientada a la superficie a calentar.

Nota: Para evitar un sobrecalentamiento, no cubra el radiador. No utilice el aparato para secar prendas de ropa.

• Mantenga a los niños y mascotas alejados del aparato.
• Los niños mayores de 8 años y las personas con discapacidades físicas o psíquicas solamente podrán utilizar el aparato si han sido previamente instruidas sobre su uso y conocen las indicaciones de seguridad. Asegúrese de que los niños no jueguen con el aparato. Los niños mayores de 8 años solamente podrán limpiar el aparato si se encuentran bajo supervisión.
• Los niños no deben jugar con el aparato. La limpieza y mantenimiento no deben ser realizadas por niños si estos no se encuentran bajo supervisión.
• No utilice el aparato si detecta signos de averías o daños.
• No intente reparar o ajustar las funciones eléctricas o mecánicas del aparato. No existen piezas que puedan ser reparadas por el usuario. Solo un electricista cualificado podrá realizar labores de reparación y mantenimiento. El intento de reparación autónoma del aparato conllevará la cancelación de la garantía.
• Si el cable de alimentación está dañado, deberá ser reparado por el fabricante, por su servicio de atención al cliente o una persona autorizada para evitar riesgos

- No toque la resistencia con las manos mojadas. Si se ha tocado por accidente, retire las manchas de dedos con un paño suave; de lo contrario, estas se quedarán marcadas en la resistencia y provocarán una merma anticipada del radiador.

- No sustituya la resistencia ni intente retirarla.

- Este producto es adecuado para interiores y exteriores. No utilice este calefactor cerca de una bañera, ducha o de una piscina.

- Este producto no debe estar expuesto a la climatología adversa durante un periodo prolongado de tiempo.

- No toque el enchufe con las manos mojadas o húmedas.

- No coloque el cable de alimentación bajo alfombras. No cubra el cable con paños, alfombras ni cubiertas similares. Coloque el cable de tal manera que nadie pueda pisarlo ni tropezar con él.

- No enrolle el cable alrededor de la carcasa.

- Asegúrese de que ningún cuerpo extraño se introduzca en la ventilación y orificios del radiador, pues puede provocar una descarga eléctrica, fuego o daños en el aparato.

- Para evitar un posible incendio, los orificios de ventilación no deben obstruirse.

- El radiador posee piezas calientes y que generan chispas en su interior. No lo utilice en zonas en donde se utilice o almacene gasolina, pinturas o líquidos inflamables y/o explosivos. Mantenga el aparato lejos de superficies calientes y llamas abiertas.

- Dentro de las posibilidades, evite utilizar un cable alargador, pues puede sobrecalentarse y provocar un incendio. Si, a pesar de todo, debe utilizar un cable alargador, asegúrese de que sea apto para su uso en exteriores y que preferiblemente esté equipado o conectado con un interruptor de seguridad.

- Asegúrese siempre de que el radiador se conecte a una toma de corriente comprobada y apta para su uso en exteriores.

- Desconecte siempre el enchufe y asegúrese de que el aparato se haya enfriado completamente antes de transportarlo, limpiarlo o guardarlo.

- Este radiador solo está concebido para el uso doméstico y no debe emplearse con fines comerciales. Cualquier otro uso diferente al indicado por el fabricante puede provocar incendios, descargas eléctricas o lesiones.

- No se recomienda utilizar accesorios en el radiador.

- No utilice este radiador con una toma de corriente programable, un temporizador, un mando a distancia por separado o cualquier otro aparato que encienda el radiador automáticamente, pues existe riesgo de incendio si el aparato está cubierto o mal colocado.

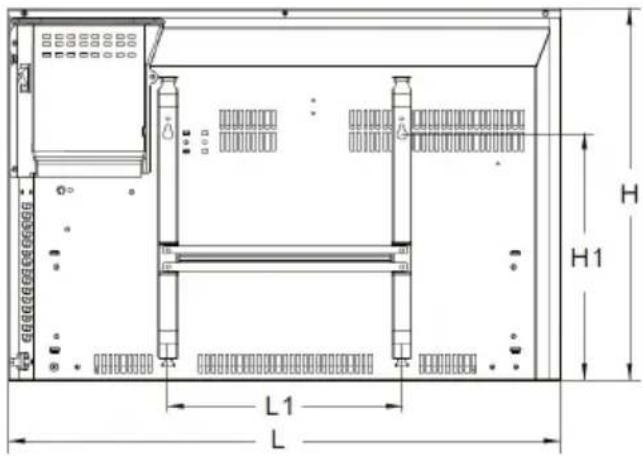

MONTAJE

Número de artículo	Producto
10033016	Calefactor de baño de metal en color blanco
10033017	Calefactor de baño de metal en color negro
10033018	Ruedas blancas
10033019	Ruedas negras

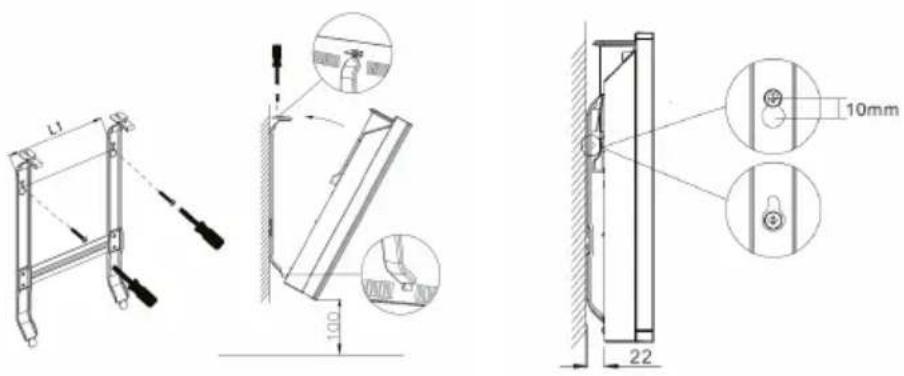

Montar y desmontar el calefactor de la pared

Montaje en pared Desmontar el calefactor de la pared

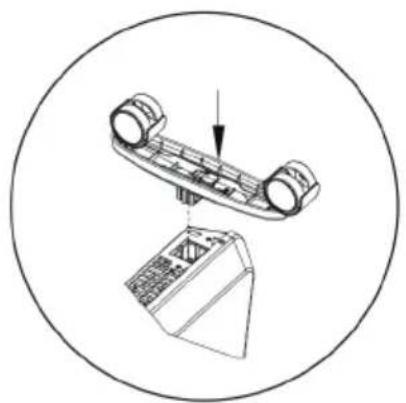

Instalar y desmontar las ruedas

Cuando haya finalizado el montaje escuchará un clic

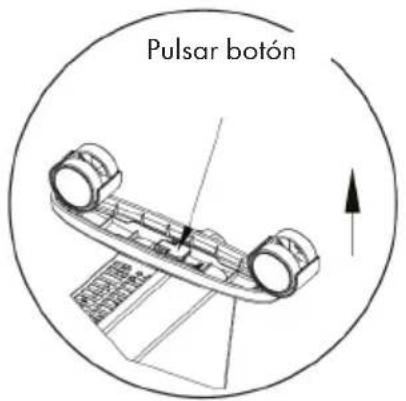

Presione el botón hacia arriba para desmontar las ruedas

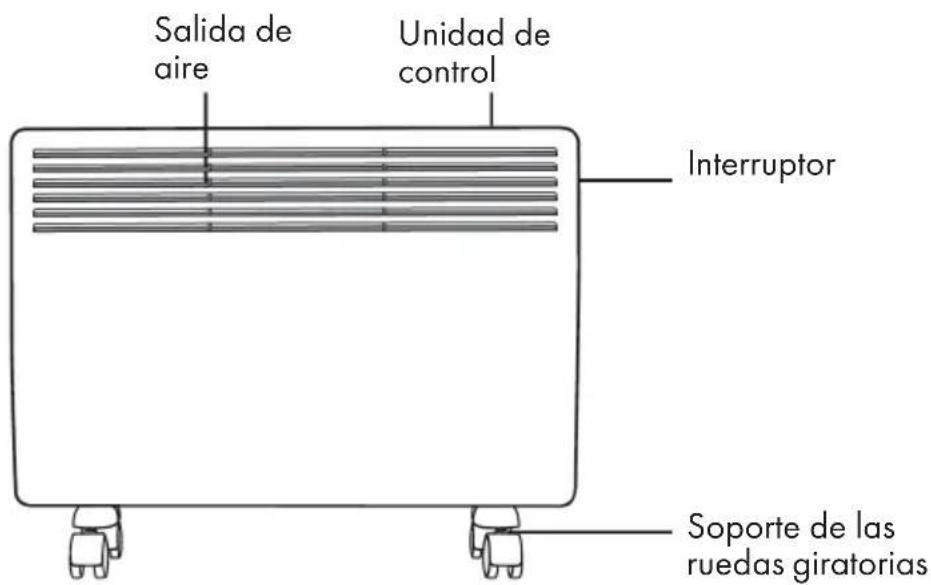

VISIÓN GENERAL DEL APARATO

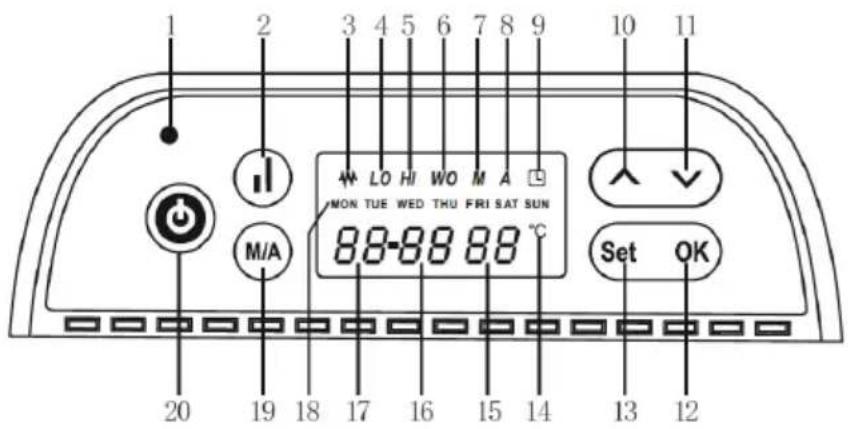

PANEL DE CONTROL

1 Indicador de funcionamiento
2 Potencia de calefacción
3 Indicador de calefacción
4 Indicador de potencia de calefacción media (LO)
5 Indicador de potencia de calefacción completa (HI)
6 Indicador de ventana abierta (WO)
7 Indicador de modo manual (M)
8 Indicador de modo automático (A)
9 Indicador del temporizador
10 Botón de configuración hacia adelante (+)
11 Botón de configuración hacia atrás (-)
12 Confirmar programa (OK)
13 Ajustes del programa (set)
14 Símbolo de grados Celsius (°C)
15 Indicador de temperatura
16 Indicador de minutos
17 Indicador de horas
18 Indicador del día de la semana
19 Botón de modo automático/manual
20 Botón start/stop

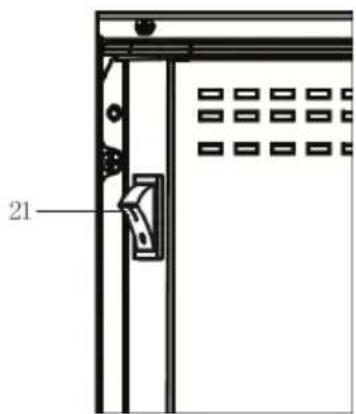

21 Interruptor on/off

UTILIZACIÓN

Puesta en marcha

• Desembale la calefacción con cuidado de su caja. Guarde la caja para almacenar el aparato cuando no lo utilice.
• Asegúrese de que el interruptor on/off (21) esté desactivado antes de conectar el aparato.
• Asegúrese de que la calefacción se monte conforme a las instrucciones de montaje.
• Se recomienda no utilizar la misma toma de corriente con otros dispositivos eléctricos de alta potencia para evitar una sobrecarga del circuito eléctrico.

Encender

• Si el producto está conectado al suministro eléctrico, se ilumina la luz roja/azul del indicador de funcionamiento (1).
• Pulse el botón start/stop (20), suena un zumbido corto y el aparato se enciende.
• El display muestra la siguiente configuración: El indicador del día (18) muestra el día de la semana (el valor predeterminado es MON-LUNES), el indicador de las horas (17) muestra las horas; el indicador de los minutos (16) muestra los minutos, el indicador de temperatura (15) muestra la temperatura ambiente, donde está predeterminado el valor de grados Celsius (°C). El modo auto (A) está activado (alarmas, el modo predeterminado es Automático), el ajuste estándar predeterminado del sistema de es 35 °C. Si el aparato se apaga repentinamente durante el funcionamiento, el sistema se reinicia y continúa con la última configuración.

Ajustar fecha y hora

1 Al encender el aparato, pulse simultáneamente los botones „OK“ (12) y „Set“ (13) y el indicador de los días de la semana (18) parpadea.
2 Pulse el botón de avance (10) y el de retroceso (11) para seleccionar la fecha y confirmela pulsando el botón Set (13). El indicador de los días de la semana (18) deja de parpadear.
3 Ahora comienzan a parpadear las horas (17), pulse el botón de avance (10) y el el de retroceso (11) para seleccionar las horas.
4 Después de pulsar el botón set (13), puede configurar los minutos, señalizados al parpadear el indicador de los minutos (16).
5 Guarde la configuración pulsando el botón „OK" (12) y abandone el menú de configuración

Ajustar la temperatura

• El modo auto es idéntico al modo manual, la unidad predeterminada es °C.
• Cuando el aparato esté encendido, puede seleccionar la temperatura con el botón de avance (10) y de retroceso (11) y el indicador de temperatura (15) parpadea
• Si no se realiza ninguna acción a los 10 segundos de finalizar la acción, el sistema

Ajustar el temporizador

Configurar el temporizador en modo manual (temporizador de 24 horas)

1 Pulse el botón de modo auto/manual (19) para seleccionar el modo manual. En el indicador de modo manual (7), aparece „M“.
2 Pulse el botón „set“ (13) para configurar la hora del temporizador para finalizar la calefacción. Pulse el botón de avance (10) y retroceso (11) para seleccionar las horas (si la hora seleccionada es inferior a la hora actual, el sistema se activa automáticamente el próximo día).
3 Pulse el botón Set (13) para configurar los minutos del temporizador al finalizar la calefacción (si las horas configuras coinciden con la hora actual, pero los minutos seleccionados son inferiores a los actuales, el sistema se activa automáticamente el próximo día).
4 Pulse el botón OK (12) para guardar y finalizar la configuración del temporizador. El sistema se detiene a la hora que ha configurado

Configurar el temporizador en modo auto (temporizador de programa semanal)

1 Pulse el botón de modo auto/manual (19) para seleccionar el modo automático. En el indicador de modo automático (8), aparece „A“.
2 Pulse el botón „set“ (13) para configurar el temporizador de funcionamiento de la calefacción.
3 Pulse el botón de avance (10) y de retroceso (11) para seleccionar la fecha de configuración de la semana.
4 Pulse de nuevo el botón „set“ (13) para configurar el primer temporizador de funcionamiento de ese día.
5 Pulse el botón de avance (10) y de retroceso (11) para configurar las horas para el inicio de la calefacción.
6 Pulse de nuevo el botón set (13) y seleccione la fecha de detención de la calefacción con el botón de avance (10) y de retroceso (11).
7 Pulse el botón „set“ (13) para confirmar la primera franja horaria. La hora configurada de parada aparece en el indicador del día de la semana (18). Existen 4 horas de funcionamiento por día.
8 Repita el proceso anterior para configurar el tiempo de funcionamiento para otras franjas horarias (si el tiempo de inicio coincide con el tiempo de detención, el sistema interrumpe esta fase de calefacción).

Encender / apagar

• Pulse el botón start/stop (20) para encender o apagar la calefacción. Si finaliza el sistema mientras se encuentra en modo automático, funcionará según los procedimientos predeterminados.
• Si permanece apagado durante mucho tiempo, el sistema debe cambiarse al modo manual y a continuación apagarse. Si el sistema se encuentra fuera del

tiempo de funcionamiento predeterminado, el aparato se apaga al pulsar el botón start/stop (20) sin realizar ninguna acción en 1 segundo

Ajustar potencia parcial y potencia total

• Pulse el botón de potencia de calefacción (2) para modificar la potencia a carga parcial o total.
• Con potencia completa, se muestra el indicador „HI“ de potencia completa (5) y desaparece el indicador „LO“ de potencia media (4).
• Con potencia media, se muestra el indicador „LO“ de potencia media (4) y desaparece el indicador „HI“ de potencia completa (4).

Modo manual y modo automático

• Pulse el botón de modo auto/manual (19) para modificar el modo en auto o manual.
• En modo manual, aparece el indicador manual (7) de una „M“, mientras que la „A“ desaparece.
• En el modo auto, aparece el indicador de modo auto (8) con la „A“, mientras que la „M“ desaparece.

Función de memoria de apagado

• Pulse el interruptor on/off (20) para volver a encender y apagar el aparato o, si se encuentra en modo standby, se enciende. La temperatura será el último valor configurado.
• Tanto el temporizador de modo auto y el de modo manual disponen de una función de memoria de apagado.

Desactivar función de memoria

• Si el aparato se apaga de manera inesperada o se produce un corte eléctrico repentino, se ilumina solo el indicador de apagado cuando el suministro eléctrico regrese y el sistema esté apagado.
• Pulse el botón start/stop (20) para volver a encender el aparato. El sistema funciona en el último modo guardado.

Borrar

- Pulse el botón „OK“ (12) durante 5 segundos hasta que se escuche un tono y se eliminarán todos los ajustes previos del temporizador semanal o del temporizador diario.

Detección automática de ventana abierta

- Si se detecta una ventana abierta, el aparato interrumpe la calefacción

Eliminar detección automática de ventana abierta

- Pulse dos veces el botón start/stop (20) para encender y apagar. En el indicador de ventana abierta (6), se desactiva el indicador luminoso „WO“. La calefacción se encuentra en modo normal.

Señal acústica

- Cada vez que pulse un botón, suena una señal, mientras lo mantenga pulsado, solo sonará una vez

Bloqueo para niños

- Con el aparato en funcionamiento, pulse simultáneamente el botón de avance (10) y retroceso (11) durante 3 segundos. El sistema se bloquea. El indicador de temperatura (15) muestra a continuación „[]“ y cambia a los 5 segundos a la temperatura ambiente.

- Si pulsa cualquier botón, se muestra durante 5 segundos „[]“, suena la señal acústica y a continuación se muestra la temperatura ambiente.

Desactivar bloqueo para niños

1 Apague el aparato con el botón start/stop (20).
2 El aparato pasa al modo reposo.
3 Presione el botón de avance (10) y de retroceso (11) durante 3 segundos para desactivar el bloqueo de niños.

INDICACIONES PARA LA RETIRADA DEL APARATO

Si el aparato lleva adherida la ilustración de la izquierda (el contenedor de basura tachado) entonces rige la normativa europea, directiva 2012/19/UE. Estos productos no pueden depositarse en los contenedores destinados a la basura común. Infórmese sobre las leyes territoriales que regulan la recogida separada de aparatos eléctricos y electrónicos. Guíese por las regulaciones locales y no deseche el aparato como un residuo doméstico. Una retirada de aparatos conforme a las leyes contribuye a proteger el medio ambiente y a las personas a su alrededor frente a posibles consecuencias perjudiciales para la salud. El reciclaje ayuda a reducir el consumo de materias primas.

Gentile Cliente,
