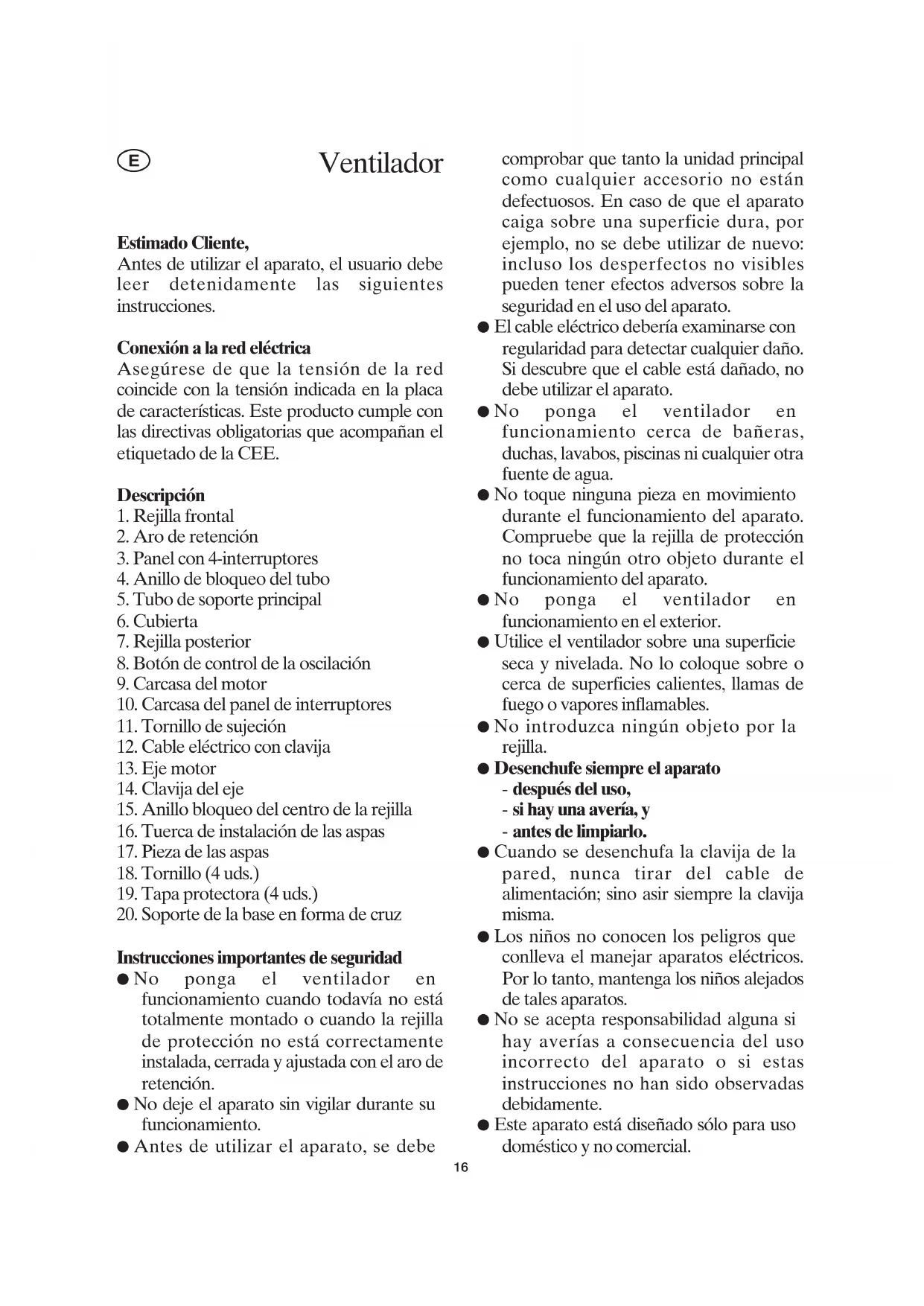

MANUAL DE USUARIO VL 8632 SEVERIN

Antes de utilizar el aparato, el usuario debe leer detenidamente las siguientes instrucciones.

Conexión a la red eléctrica

Asegúrese de que la tensión de la red coincide con la tensión indicada en la placa de características. Este producto cumple con las directivas obligatorias que acompañan el etiquetado de la CEE.

Descripción

1. Rejilla frontal
2. Aro de retención
3. Panel con 4-interruptores
4. Anillo de bloqueo del tubo
5. Tubo de soporte principal
6. Cubierta
7. Rejilla posterior
8. Botón de control de la oscilación
9. Carcasa del motor
10. Carcasa del panel de interruptores
11. Tornillo de sujeción
12. Cable eléctrico con clavija
13. Eje motor
14. Clavija del eje
15. Anillo bloqueo del centro de la rejilla
16. Tuerca de instalación de las aspas
17. Pieza de las aspas
18. Tornillo (4 uds.)
19. Tapa protectora (4 uds.)
20. Soporte de la base en forma de cruz

Instrucciones importantes de seguridad

• No ponga el ventilador en funcionamiento cuando todavía no está totalmente montado o cuando la rejilla de protección no está correctamente instalada, cerrada y ajustada con el aro de retención.
• No deje el aparato sin vigilar durante su funcionamiento.
• Antes de utilizar el aparato, se debe

comprobar que tanto la unidad principal como cualquier accesorio no están defectuosos. En caso de que el aparato caiga sobre una superficie dura, por ejemplo, no se debe utilizar de nuevo: incluso los desperfectos no visibles pueden tener efectos adversos sobre la seguridad en el uso del aparato.

• El cable eléctrico debería examinarse con regularidad para detectar cualquier daño. Si descubre que el cable está dañado, no debe utilizar el aparato.
• No ponga el ventilador en funcionamiento cerca de bañeras, duchas, lavabos, piscinas ni cualquier otra fuente de agua.
• No toque ninguna pieza en movimiento durante el funcionamiento del aparato. Compruebe que la rejilla de protección no toca ningún otro objeto durante el funcionamiento del aparato.
• No ponga el ventilador en funcionamiento en el exterior.
• Utilice el ventilador sobre una superficie seca y nivelada. No lo coloque sobre o cerca de superficies calientes, llamas de fuego o vapores inflamables.
• No introduzca ningún objeto por la rejilla.
• Desenchufe siempre el aparato
• después del uso,
• si hay una avería, y
• antes de limpiarlo.
• Cuando se desenchufa la clavija de la pared, nunca tirar del cable de alimentación; sino asir siempre la clavija misma.
• Los niños no conocen los peligros que conlleva el manejar aparatos eléctricos. Por lo tanto, mantenga los niños alejados de tales aparatos.
• No se acepta responsabilidad alguna si hay averías a consecuencia del uso incorrecto del aparato o si estas instrucciones no han sido observadas debidamente.
• Este aparato está diseñado sólo para uso doméstico y no comercial.

- Para cumplir con las normas de seguridad y para evitar riesgos, las reparaciones de los aparatos eléctricos deben ser efectuadas por técnicos cualificados, incluso al reemplazar el cable de alimentación. Si es preciso repararlo, se debe mandar el aparato a uno de nuestros servicios de asistencia postventa. Las direcciones se encuentran en el apéndice de este manual.

Antes de utilizar el aparato por primera vez

Retire completamente todo el material de embalaje antes de utilizar el aparato por primera vez.

Montaje de la pieza de las aspas y la rejilla

• Retire el anillo de bloqueo del centro de la rejilla girando en dirección contraria a las agujas del reloj, para separarlo de la carcasa del motor.
• Coloque la rejilla posterior en la posición correspondiente. Las 2 clavijas de alineación de la carcasa del motor deberán encajar en las ranuras correspondientes de la rejilla posterior.
• Coloque el anillo de bloqueo del centro de la rejilla y gírelo en dirección de las agujas del reloj hasta ajustarlo.
• Empuje la pieza de las aspas sobre el eje motor; comprobando que la clavija del eje está correctamente sujeta en el hueco correspondiente del aparato.
• Coloque la tuerca de instalación de las aspas y gírela en dirección contraria a las agujas del reloj para ajustarla.
• Coloque el aro de retención sobre el borde de la rejilla posterior. (El tornillo de sujeción del aro de retención deberá aflojarse).
• Coloque la rejilla frontal delante de la rejilla posterior dentro del aro de retención y ajuste el tornillo del aro de retención. Compruebe que los bordes de las dos rejillas están correctamente colocados en el hueco correspondiente del aro de retención.

Montaje de la pieza del tubo

• Coloque una tapa protectora en cada extremo del soporte de la base en forma de cruz. Los extremos se pueden comprimir para facilitar la colocación de las tapas, pudiendo escuchar el correspondiente clic al introducirlas correctamente.
• Introduzca una parte del soporte de la base dentro de la otra parte.
• Afloje los tornillos del soporte de la base.
• Introduzca el tubo de soporte principal y ajústelo con los tornillos al soporte de la base.
• Gire el anillo de bloqueo del tubo en sentido contrario a las agujas del reloj para aflojarlo y empuje la cubiertahacia abajo por el tubo de soporte principal hasta quedar firmemente encajada en el soporte de la base.
• Extraiga el tubo de soporte inferior hasta la altura deseada; después coloque el anillo de bloqueo del tubo y gire en el sentido de las agujas del reloj para ajustarlo.
• Coloque la carcasa del motor sobre el tubo y ajústela apretando el tornillo de sujeción.

Funcionamiento

• Enchufe el cable eléctrico en una toma de corriente apropiada.
• Si desea ajustar el ángulo de la cabeza del ventilador, simplemente debe empujar la cabeza hacia arriba o hacia abajo. La pieza de la cabeza del ventilador quedará automáticamente fija en una de las distintas posiciones.
• Además, la función de oscilación se podrá activar empujando el botón de control hacia dentro.
• La velocidad del ventilador se puede ajustar mediante los cuatro interruptores individuales del panel de interruptores. En la posición ‘0’, el ventilador está apagado.

Limpieza y mantenimiento general

• Antes de limpiar el aparato, asegúrese de que esté desconectado de la red eléctrica.
• Para evitar riesgo de electrocución, no limpie la unidad con agua ni la sumerja.
• No emplee productos de limpieza abrasivos o muy fuertes.
• Si es necesario, puede limpiar el ventilador con un paño seco sin pelusa.

Eliminación

Los electrodomésticos viejos o defectuosos no se deben tirar en la basura de su hogar, sino que deben desecharse en los puntos públicos

de reciclaje y recogida.

Garantía

Este producto está garantizado por un período de dos años, contado a partir de la fecha de compra, contra cualquier defecto en materiales o mano de obra. Esta garantía sólo es válida si el aparato ha sido utilizado siguiendo las instrucciones de uso, siempre que no haya sido modificado, reparado o manipulado por cualquier persona no autorizada o haya sido estropeado como consecuencia de un uso inadecuado del mismo. Naturalmente esta garantía no cubre las averías debidas a uso o desgaste normales, así como aquellas piezas de fácil rotura tales como cristales, piezas cerámicas, etc.
