BEDIENUNGSANLEITUNG VL 8632 SEVERIN

Sie haben sich für ein SEVERIN-Qualitätsprodukt entschieden, vielen Dank für Ihr Vertrauen!

Seit 1952 werden Elektrogeräte der Marke SEVERIN produziert. Durch diese jahrzehntelange Erfahrung und mehrere modernste Produktionsstätten wird der hohe Qualitätsstandard der Produkte garantiert.

Mit über 160 verschiedenen Produkten bietet SEVERIN wie kaum ein anderer Hersteller dieser Branche ein nahezu komplettes Sortiment im Bereich Elektrokleingeräte an.

So umfaßt das SEVERIN-Sortiment neben den traditionellen Küchengeräten wie Kaffeeautomaten, Toaster, Kochplatten oder Waffelautomaten auch vielseitige Grillgeräte, Produkte für die Haarpflege sowie verschiedene Heizgeräte und Ventilatoren.

Jedes Gerät, das die Marke SEVERIN trägt, wurde mit Sorgfalt hergestellt und geprüft.

Bitte lesen Sie diese Gebrauchsanweisung sorgfältig durch, bevor Sie Ihr Gerät in Betrieb nehmen.

Wir wünschen Ihnen an Ihrem SEVERIN-Gerät viel Freude!

Geschäftsleitung und Mitarbeiter der SEVERIN-Unternehmen

Aktion zum Schutz der Umwelt:

Nehmen auch Sie aktiv am Umweltschutz teil.

Papier und Kartons, aber auch Glas, Kunststoff und Metalle sind wertvolle Rohstoffe, die wieder aufbereitet werden können.

Achten Sie deshalb auf die örtlichen Sammelstellen, denn der sparsame Umgang mit Rohstoffen ist aktiver Umweltschutz.

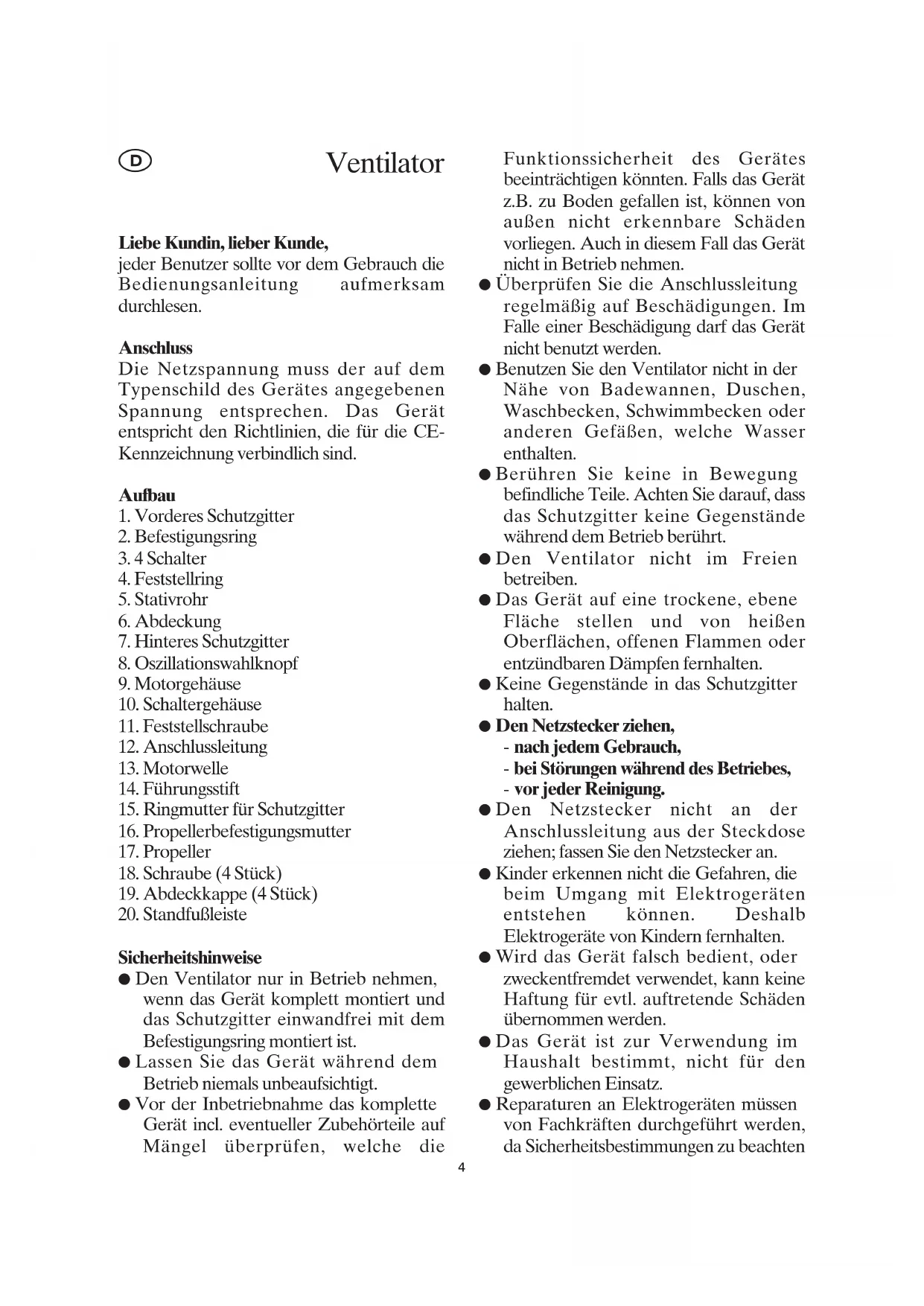

Liebe Kundin, lieber Kunde,

jeder Benutzer sollte vor dem Gebrauch die Bedienungsanleitung aufmerksam durchlesen.

Anschluss

Die Netzspannung muss der auf dem Typenschild des Gerätes angegebenen Spannung entsprechen. Das Gerät entspricht den Richtlinien, die für die CE-Kennzeichnung verbindlich sind.

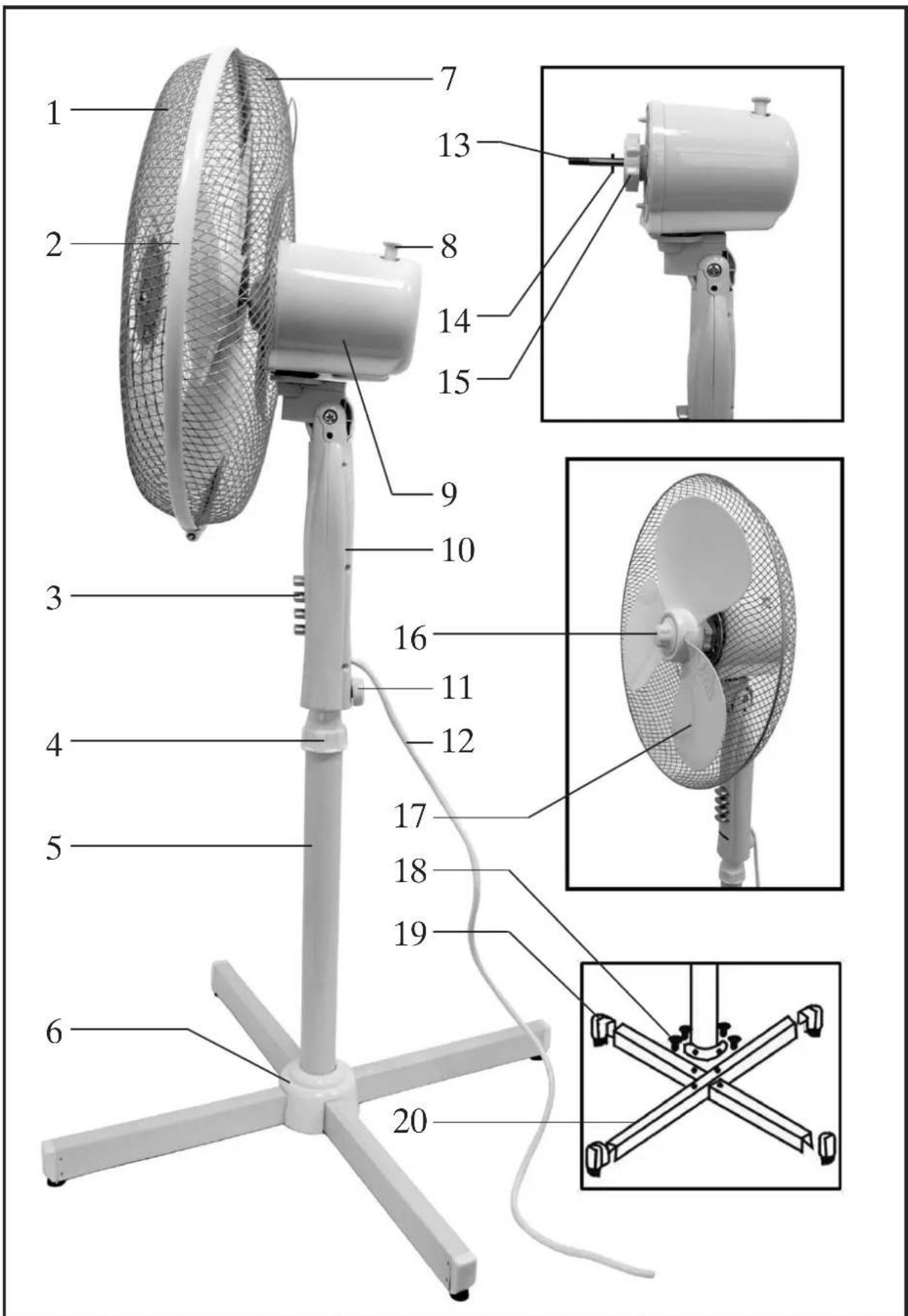

Aufbau

1. Vorderes Schutzgitter
2. Befestigungsring
   3.4 Schalter
3. Feststellring
4. Stativrohr
5. Abdeckung
6. Hinteres Schutzgitter
7. Oszillationswahlknopf
8. Motorgehäuse
9. Schaltergehäuse
10. Feststellschraube
11. Anschlussleitung
12. Motorwelle
13. Führungsstift
14. Propeller
15. Schraube (4 Stück)
16. Abdeckkappe (4 Stück)

17. Standfußleiste

18. Ringmutter für Schutzgitter

19. Propellerbefestigungsmutter

Sicherheitshinweise

• Den Ventilator nur in Betrieb nehmen, wenn das Gerät komplett montiert und das Schutzgitter einwandfrei mit dem Befestigungsring montiert ist.
• Lassen Sie das Gerät während dem Betrieb niemals unbeaufsichtigt.
• Vor der Inbetriebnahme das komplette Gerät incl. eventueller Zubehörteile auf Mängel überprüfen, welche die

Funktionssicherheit des Gerätes beeinträchtigen könnten. Falls das Gerät z.B. zu Boden gefallen ist, können von außen nicht erkennbare Schäden vorliegen. Auch in diesem Fall das Gerät nicht in Betrieb nehmen.

• Überprüfen Sie die Anschlussleitung regelmäßig auf Beschädigungen. Im Falle einer Beschädigung darf das Gerät nicht benutzt werden.
• Benutzen Sie den Ventilator nicht in der Nähe von Badewannen, Duschen, Waschbecken, Schwimmbecken oder anderen Gefäßen, welche Wasser enthalten.
• Berühren Sie keine in Bewegung befindliche Teile. Achten Sie darauf, dass das Schutzgitter keine Gegenstände während dem Betrieb berührt.
• Den Ventilator nicht im Freien betreiben.
• Das Gerät auf eine trockene, ebene Fläche stellen und von heißen Oberflächen, offenen Flammen oder entzündbaren Dämpfen fernhalten.
• Keine Gegenstände in das Schutzgitter halten.
• Den Netzstecker ziehen,
• nach jedem Gebrauch,
• bei Störungen während des Betriebes,
• vor jeder Reinigung.
• Den Netzstecker nicht an der Anschlussleitung aus der Steckdose ziehen; fassen Sie den Netzstecker an.
• Kinder erkennen nicht die Gefahren, die beim Umgang mit Elektrogeräten entstehen können. Deshalb Elektrogeräte von Kindern fernhalten.
• Wird das Gerät falsch bedient, oder zweckentfremdet verwendet, kann keine Haftung für evtl. auftretende Schäden übernommen werden.
• Das Gerät ist zur Verwendung im Haushalt bestimmt, nicht für den gewerblichen Einsatz.
  ● Reparaturen an Elektrogeräten müssen von Fachkräften durchgeführt werden, da Sicherheitsbestimmungen zu beachten

sind und um Gefährdungen zu vermeiden. Dies gilt auch für den Austausch der Anschlussleitung. Schicken Sie daher im Reparaturfall das Gerät zu unserem Kundendienst. Die Anschrift finden Sie im Anhang der Anleitung.

Vor der ersten Inbetriebnahme

Entfernen Sie vor der ersten Inbetriebnahme die Verpackungsreste vollständig vom Gerät.

Montage Propeller und Schutzgitter

• Ringmutter für Schutzgitter entgegen dem Uhrzeigersinn vom Motorgehäuse drehen.
• Das hintere Schutzgitter aufsetzen. Die zwei Stifte am Motorgehäuse dabei durch die entsprechenden Öffnungen des hinteren Schutzgitters einführen.
• Die Ringmutter für Schutzgitter aufsetzen und im Uhrzeigersinn festdrehen.
• Propeller auf die Motorwelle schieben. Der Führungsstift an der Motorwelle muss dabei in der Nut der Propelleraufnahme sitzen.
• Propellerbefestigungsmutter aufsetzen und entgegen den Uhrzeigersinn festdrehen.
• Den Befestigungsring auf den Rand des hinteren Schutzgitters setzen. Lösen Sie ggf. etwas die Schraube am Befestigungsring.
• Das vordere Schutzgitter vor das hintere Schutzgitter in den Befestigungsring einsetzen und die Schraube am Befestigungsring anziehen. Kontrollieren Sie, dass die Ränder der beiden Schutzgitter ordnungsgemäß jeweils in einer Rille des Befestigungsringes sitzen.

Montage vom Stativ

- Abdeckkappe auf jedes Ende der beiden Standfußleisten stecken. Drücken Sie dabei die Standfußleiste leicht im Querschnitt zusammen. Die

Abdeckkappe rastet hörbar ein.
- Die beiden Standfußleisten ineinander setzen.
- Die Schrauben an den Standfußleisten lösen.
- Stativrohr aufsetzen und mit den Schrauben an den Standfußleisten befestigen.
- Feststellring entgegen dem Uhrzeigersinn losschrauben und Abdeckung über das Stativrohr auf den Standfuß schieben.
- Das innere Stativrohr ein Stück herausziehen. Anschließend Feststellring aufsetzen und im Uhrzeigersinn festdrehen.
- Motorgehäuse auf das Stativrohr setzen und mit der Feststellschraube befestigen.

Bedienung

• Netzstecker in eine Steckdose stecken.
• Um die Neigung des Ventilatorkopfes anzupassen, bewegen Sie den Ventilatorkopf nach oben oder unten. Der Ventilatorkopf rastet dann in verschiedenen Positionen ein.
• Die Oszillatorfunktion kann durch Eindrücken des Oszillationswahlknopfes zugeschaltet werden.
• Mit den vier Schaltern die gewünschte Schaltstufe einstellen. Der Schalter „0“ schaltet das Gerät aus.

Reinigung und Pflege

• Vor der Reinigung den Netzstecker ziehen.
• Das Gerät darf aus Gründen der elektrischen Sicherheit nicht mit Flüssigkeiten behandelt oder gar darin eingetaucht werden.
• Keine scharfe oder scheuernde Reinigungsmittel verwenden.
• Falls erforderlich, wischen Sie den Ventilator nur mit einem trockenen, fusselfreien Tuch ab.

Ersatzteile und Zubehör

Falls Sie Ersatzteile oder Zubehör zu Ihrem

Gerät benötigen, können Sie diese auch bequem über unseren Internet-Bestellshop bestellen. Sie finden unseren Bestellshop auf unserer Homepage http://www.severin.de unter dem Unterpunkt „Ersatzteilshop“.

Entsorgung

Unbrauchbar gewordene Geräte sind in den dafür vorgesehenen öffentlichen Entsorgungsstellen zu entsorgen.

Garantie

Severin gewährt Ihnen eine Herstellergarantie von zwei Jahren ab Kaufdatum. In diesem Zeitraum beseitigen wir kostenlos alle Mängel, die nachweislich auf Material- oder Fertigungsfehlern beruhen und die Funktion wesentlich beeinträchtigen. Weitere Ansprüche sind ausgeschlossen. Von der Garantie ausgenommen sind: Schäden, die auf Nichtbeachtung der Gebrauchsanweisung, unsachgemäße Behandlung oder normalen Verschleiß zurückzuführen sind, ebenso leicht zerbrechliche Teile wie z. B. Glas, Kunststoff oder Glühlampen. Die Garantie erlischt bei Eingriff nicht von uns autorisierter Stellen. Sollte eine Reparatur erforderlich werden, senden Sie bitte das Gerät ohne Zubehörteile, gut verpackt, mit Fehlererklärung und Kaufbeleg versehen, direkt an den Severin-Service. Die gesetzlichen Gewährleistungsrechte gegenüber dem Verkäufer und eventuelle Verkäufergarantien bleiben unberührt.
