MANUAL DE USUARIO KS 9884 SEVERIN

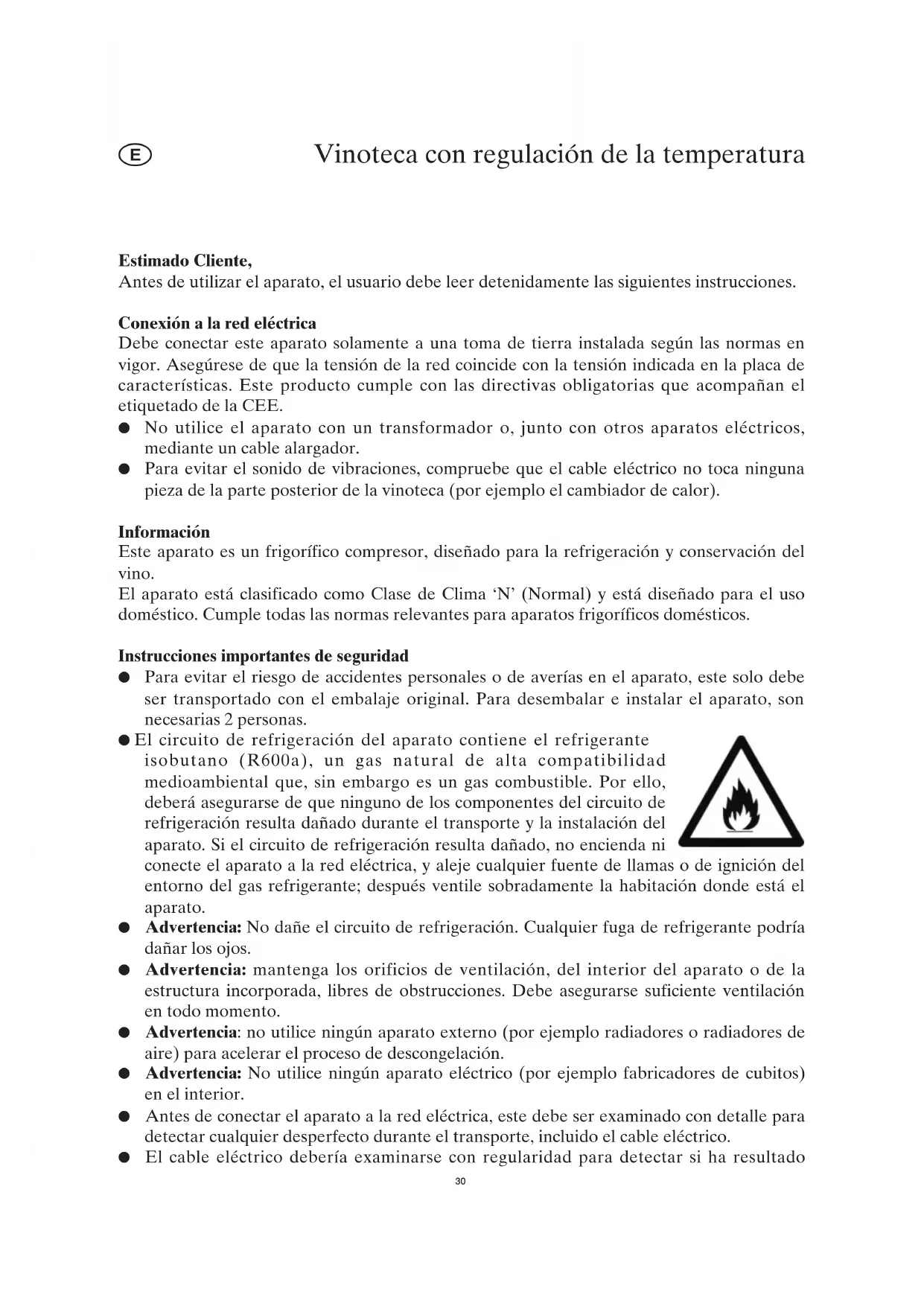

Antes de utilizar el aparato, el usuario debe leer detenidamente las siguientes instrucciones.

Conexión a la red eléctrica

Debe conectar este aparato solamente a una toma de tierra instalada según las normas en vigor. Asegúrese de que la tensión de la red coincide con la tensión indicada en la placa de características. Este producto cumple con las directivas obligatorias que acompañan el etiquetado de la CEE.

• No utilice el aparato con un transformador o, junto con otros aparatos eléctricos, mediante un cable alargador.
• Para evitar el sonido de vibraciones, compruebe que el cable eléctrico no toca ninguna pieza de la parte posterior de la vinoteca (por ejemplo el cambiador de calor).

Información

Este aparato es un frigorífico compresor, diseñado para la refrigeración y conservación del vino.

El aparato está clasificado como Clase de Clima 'N' (Normal) y está diseñado para el uso doméstico. Cumple todas las normas relevantes para aparatos frigoríficos domésticos.

Instrucciones importantes de seguridad

- Para evitar el riesgo de accidentes personales o de averías en el aparato, este solo debe ser transportado con el embalaje original. Para desembalar e instalar el aparato, son necesarias 2 personas.

- El circuito de refrigeración del aparato contiene el refrigerante isobutano (R600a), un gas natural de alta compatibilidad medioambiental que, sin embargo es un gas combustible. Por ello, deberá asegurarse de que ninguno de los componentes del circuito de refrigeración resulta dañado durante el transporte y la instalación del aparato. Si el circuito de refrigeración resulta dañado, no encienda ni

conecte el aparato a la red eléctrica, y aleje cualquier fuente de llamas o de ignición del entorno del gas refrigerante; después ventile sobradamente la habitación donde está el aparato.

• Advertencia: No dañe el circuito de refrigeración. Cualquier fuga de refrigerante podría dañar los ojos.
• Advertencia: mantenga los orificios de ventilación, del interior del aparato o de la estructura incorporada, libres de obstrucciones. Debe asegurarse suficiente ventilación en todo momento.
• Advertencia: no utilice ningún aparato externo (por ejemplo radiadores o radiadores de aire) para acelerar el proceso de descongelación.
• Advertencia: No utilice ningún aparato eléctrico (por ejemplo fabricadores de cubitos) en el interior.
• Antes de conectar el aparato a la red eléctrica, este debe ser examinado con detalle para detectar cualquier desperfecto durante el transporte, incluido el cable eléctrico.
• El cable eléctrico debería examinarse con regularidad para detectar si ha resultado

dañado. Si descubriera que está dañado, no debe utilizar el aparato.

- Para evitar el riesgo de incendio, no coloque ningún aparato termoeléctrico sobre la vinoteca. No utilice un hervidor de agua sobre el aparato, para evitar derramar el agua hirviendo que dañaría el aislamiento eléctrico.

- Este aparato ha sido diseñado para conservar exclusivamente vino.

- No se apoye ni coloque excesivo peso sobre las estanterías y la puerta, etc.

● Proteja siempre el interior de la vinoteca de cualquier llama o fuente de ignición.

- Desenchufe el cable eléctrico de la toma de pared

- en caso de funcionamiento defectuoso, - antes de descongelar el aparato, - durante su limpieza.

- Los niños no conocen los peligros que conlleva el manejar aparatos eléctricos. Asegure la adecuada supervisión de un adulto y no permita que los niños jueguen con el aparato.

- Para cumplir con las normas de seguridad y evitar peligros, cualquier reparación o modificación del aparato debe ser realizada por personal del servicio técnico autorizado, incluida la sustitución del cable eléctrico.

- Nos reservamos el derecho de incorporar modificaciones técnicas.

- Si el aparato no se utiliza durante un largo periodo de tiempo, recomendamos mantener la puerta abierta.

- Si el aparato se vende, se entrega a un tercero o se desecha en un punto de reciclaje apropiado, debe advertirse de la presencia de la sustancia aislante ‘ciclopentano’ C 5 H 10 y del refrigerante R 600 a.

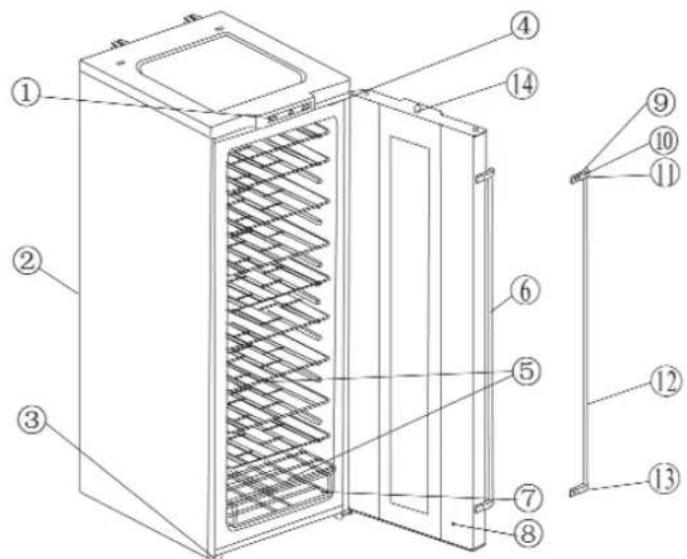

Descripción

1. Panel de control con visualización de la temperatura

2. Condensador

3. Pies ajustables

4. Luz interior

5. Estanterías cromadas

6. Mango de la puerta (mediante instalación)

7. Estantería

8. Puerta

9. Tornillo

10. Soporte superior del mango de la puerta

11. Tapa del tornillo

12. Barra del mango de la puerta

13. Soporte inferior del mango de la puerta

14. Cerradura

- Retire todo el material de embalaie exterior e interior.

- Antes de conectar a la red eléctrica, el aparato debe ser examinado detenidamente por si hubiera resultado dañado durante el transporte, incluido el cable eléctrico.

- Limpie el aparato siguiendo las instrucciones de la sección Descongelación y limpieza incluida a continuación.

- Instale el soporte superior (10) y el soporte inferior (13) en la barra del mango de la puerta (12). Utilice los tornillos (9) para instalar el mango de la puerta en la puerta. Compruebe que el mango está correctamente instalado. Coloque las tapas de los tornillos (11) sobre las cabezas de los tornillos.

Instalación

El aparato se debe situar en una habitación seca y bien ventilada. Se debe poner en funcionamiento a una temperatura ambiental de 16 a 32° C y una humedad relativa máx del 70 %. No exponga la vinoteca a la luz directa del sol, y no lo coloque cerca de ninguna fuente de calor (radiadores, cocinas, etc.). En caso de que estas condiciones no se puedan evitar, deberá instalarse un aislamiento adecuado entre la fuente de calor y el aparato.

Para garantizar la suficiente circulación de aire, mantenga una distancia mínima de 50 mm entre la parte posterior del aparato y la pared. El espacio de separación en los lados y la parte superior debe ser al menos 15 mm.

Si existe un suelo irregular, los pies ajustables del aparato se pueden utilizar para compensar las irregularidades y asegurar una estabilidad óptima. La vinoteca se debe instalar con un ligero ángulo de modo que se incline hacia detrás: esto asegurará que la puerta cierre automáticamente y no permanezca abierta por error. No obstante, debe comprobar que los dos pies delanteros están ajustados a la misma altura.

Ventilación

El aire caliente en la parte posterior del aparato debe poder circular libremente. Por lo tanto, compruebe que no se obstruye la circulación de aire en la parte posterior del aparato.

Puerta reversible

El diseño permite invertir la dirección de apertura de la puerta, es decir, las bisagras pueden estar en el lado derecho (instalación de fábrica) o en el izquierdo.

• Desmonte el mango de la puerta retirando primero las tapas de los tornillos y extrayendo a continuación los dos tornillos.

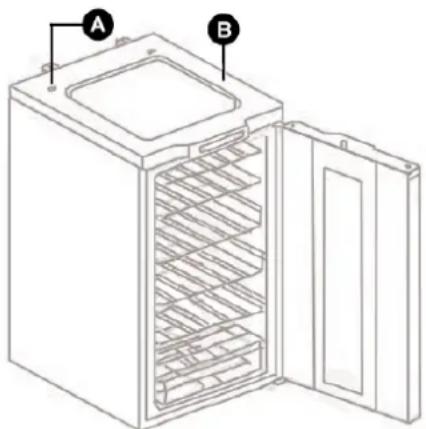

• Retire las tapas de los dos tornillos (A) en la parte superior del aparato.
• Extraiga los dos tornillos y levante ligeramente la cubierta superior (B) del aparato, deslícela hacia delante y retírela con precaución.

- Incline el aparato ligeramente hacia atrás y manténgalo en esta posición (utilizando unos calces).

- Extraiga los tres tornillos de la bisagra superior y retírela.

- Vuelva a colocar los dos tornillos de la bisagra superior en la carcasa del mismo modo que figuran en el lado izquierdo.

- Abra la puerta parcialmente y retire la bisagra inferior después de extraer los dos tornillos.

- Desenrosque el pie ajustable del lado izquierdo y vuelva a instalarlo en el lado derecho.

- Instale la bisagra inferior en el lado izquierdo del aparato utilizando los dos tornillos. Coloque la puerta sobre la clavija de la bisagra inferior y cierrela.

- Extraiga los dos tornillos de la nueva posición de la bisagra

superior e instale la bisagra superior en el lado izquierdo, utilizando los 3 tornillos. Compruebe que la clavija de la bisagra encaja correctamente en el orificio correspondiente del marco de la puerta.

• Vuelva a colocar la cubierta superior (B) del aparato dirigiéndola ligeramente hacia delante y empujando después hacia detrás. Tenga en cuenta que el borde frontal debe permanecer bajo el borde de la carcasa debajo del panel del control. Ajuste la cubierta superior (B) con los dos tornillos y vuelva a colocar las tapas de las dos bisagras (A).
• Retire las tapas de los orificios de instalación del mango de la puerta en el lado derecho de la puerta. Utilice los tornillos para instalar el mango de la puerta. Compruebe que el mango de la puerta está correctamente instalado. Coloque las tapas de los tornillos sobre las cabezas de los tornillos, y vuelva a colocar las tapas de los orificios de instalación del mango de la puerta en el lado izquierdo.

Panel de control y luz interior

- Antes de conectar el aparato a la red eléctrica después de su instalación, el aparato debe permanecer en posición vertical durante 24 horas aproximadamente.

El aparato se activa al conectarlo a la red eléctrica. Solo se apagará por completo al desenchufar el cable eléctrico de la toma de la pared. La temperatura actual en el interior de la vinoteca aparece mostrada en el visualizador de la temperatura.

El ajuste se puede cambiar pulsando los botones ▲ y ▼. Durante esta fase de ajuste, el visualizador parpadea. Con el botón ▲, la temperatura incrementa en 1°C o 1°F; pulsando el botón ▼ la temperatura disminuye del mismo modo.

Las luces indicadoras junto a los niveles de temperatura para RED (TINTO), WHITE (BLANCO) o SPARKLING (ESPUMOSO) indican el ajuste de temperatura adecuado para cada tipo de vino en concreto: RED para vino tinto, WHITE para vino blanco, y SPARKLING para vino espumoso o champán.

El formato de visualización de la temperatura se puede cambiar pulsando °F/°C. El formato seleccionado aparecerá indicado al iluminarse la luz junto al correspondiente símbolo de temperatura.

La luz interior se enciende y apaga pulsando el botón 🎨.

Cambiar la bombilla de la luz interior

• Apague la luz interior.
• Desenchufe el cable eléctrico de la toma de la pared.
• Utilice un destornillador del tamaño adecuado para extraer el tornillo de la cubierta de la bombilla (1).

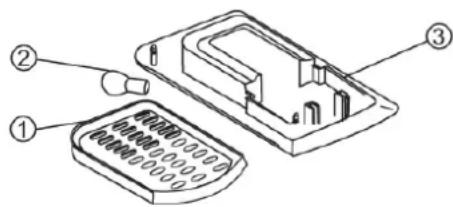

• Desmonte la cubierta de la bombilla (1) estirando desde el extremo inferior.

- Extraiga la bombilla defectuosa (2) de la carcasa (3) e instale una nueva bombilla de 10W (máx. 15 W) del mismo tamaño y la misma forma.

- Vuelva a colocar la cubierta (1) en su posición, instale el tornillo y ajústelo.

Conservación del vino

- La temperatura interior de la vinoteca depende considerablemente de varios factores como la temperatura ambiental, el ajuste seleccionado y el número de botellas de vino almacenadas. Si la temperatura ambiental no está dentro del rango de 20-25°C, la temperatura de las botellas de vino (7 mín. - 18°C máx.) conservadas en la vinoteca podría variar de modo correspondiente.

- Esta es la temperatura adecuada para cada tipo de vino:

Vino tinto: 15-18°C / 60-65°F

Vino seco/blanco: 10-15°C / 50-59°F

Vino espumoso/champán: 7-9°C / 45-49°F

Rosado: 9-10°C / 49-51°F

• El rango de la temperatura seleccionada puede incrementar o disminuir debido a factores externos como el clima, si la luz interior permanece encendida, o la posición dentro de la vinoteca en la que se colocan las botellas (en la parte superior, inferior o en el centro).
• Debido a la circulación del aire, distintas zonas del frigorífico vinoteca tendrán distinta temperatura. La diferencia de temperatura entre las estanterías superiores y las inferiores puede ser incluso 3-4°C o 6-8°F.
• Para conservar vino tinto y también vino blanco, recomendamos que seleccione una temperatura de 15°C o 60°F, colocando el vino tinto en las estanterías superiores, y el vino blanco en las estanterías inferiores.
• El espacio vertical entre las estanterías se puede modificar para acomodar botellas de distinto tamaño, seleccionando el carril correspondiente para cada estantería.
• Compruebe siempre que la puerta está correctamente cerrada y que no se obstruye la junta de cierre con ninguna botella del interior de la vinoteca.

Cerradura de la puerta

La cerradura de la puerta se puede utilizar para evitar el uso no autorizado de la vinoteca.

Le recomendamos que retire la segunda llave del llavero y que la guarde en un lugar seguro.

De este modo también evitará rallar la superficie exterior de la vinoteca por el contacto de la segunda llave que cuelga del llavero.

Descongelación y limpieza

El vaporizador integrado está distribuido con espuma en la pared posterior; por ello se observará la formación de escarcha en la parte posterior. Esta capa de escarcha comenzará a derretirse cuando el compresor no funcione. A través de un sistema de mangueras, el agua derretida caerá en la bandeja de desagüe situada debajo del compresor, y desde aquí se absorberá por el aire circundante. Por este motivo el aparato no necesita ser descongelado, y solo debe limpiarse correctamente.

- Para permitir que el agua derretida circule libremente, compruebe siempre que el canal y la apertura de salida de agua de la vinotera no estén obstruidos.

Limpieza de la vinoteca / periodos de no utilización

– desenchufe el cable eléctrico de la toma de la pared
- extraiga las botellas de la vinoteca
- deje la puerta abierta

Para evitar la formación de olores desagradables en el interior de la vinoteca, se deberá

limpiar cada dos meses. La superficie interior y exterior y el canal de desagüe se pueden limpiar con un paño húmedo. Si fuera necesario, se puede utilizar un detergente neutro y suave. Después de limpiarla, séquela por completo con un paño limpio.

La zona señalada (consultar el diagrama de la derecha) ha sido diseñada para recoger cualquier líquido que se acumule

en el interior de la vinotera. El interior debe permanecer seco para que la junta de cierre de la puerta no resulte dañada. Si se observa líquido en la bandeja se deberá secar con un paño. Tenga precaución de no retirar ni dañar la placa de características de la vinoteca durante su limpieza.

Los depósitos de polvo en las ranuras de ventilación del exterior del aparato se deberán retirar con regularidad utilizando un cepillo apropiado o el aspirador. Los depósitos de polvo provocarán un incremento en el consumo de energía.

La parte posterior del aparato se deberá limpiar a fondo con un cepillo suave o el aspirador al menos una vez al año.

Observación: No utilice instrumentos ni materiales abrasivos que contengan alcohol ni tampoco productos fuertes de limpieza. No utilice aparatos eléctricos, como aspiradora de vapor, etc. para descongelar o limpiar el aparato.

Resolución de problemas

Cuando el aparato esté encendido se escucharán ciertos sonidos típicos. Estos sonidos son:

- producidos por el motor eléctrico en el interior del compresor; cuando el compresor esté funcionando el nivel del sonido será ligeramente superior durante un periodo de tiempo.

- producidos por el flujo del agente refrigerante a través del circuito.

ok Blubb ... Blubb ... Bfrr ... Bfrf ...

Por otra parte, la superficie lateral exterior se calentará. Este calor está producido por la disipación del calor generado en el interior de la vinoteca.

La siguiente tabla incluye los posibles fallos en el funcionamiento, las causas probables y las soluciones. Si se presenta un fallo en el funcionamiento, compruebe primero si puede solucionarlo usando esta tabla. Si el problema persiste, desconecte el aparato de la red eléctrica y póngase en contacto con el Departamento de Servicio Técnico.

Problema	Causa posible y solución
El aparato no funciona.	- El aparato no está conectado al suministro eléctrico.- Se ha fundido un cortacircuitos o fusible.
Se escucha un extraño sonido mientras funciona el aparato.	El aparato está incorrectamente instalado (por ejemplo está sobre un suelo irregular) o hay contacto entre el circuito refrigerante posterior y el cable eléctrico, la pared u otro objeto o superficie. Verifique que ha seguido correctamente todas las instrucciones de instalación de este manual.
Al abrir la puerta, la junta de goma sale.	La junta debe ser colocada correctamente, presionando en la parte interior de la junta. Si la junta tiene residuos de grasa, primero deberá limpiar la junta y la puerta con agua y un detergente suave, y secarlos por completo antes de volver a colocar la junta en la puerta.
Se acumula agua en el suelo interior.	El sistema de desagüe del agua derretida está obstruido. Desatasque y limpie el sistema de desagüe.
La temperatura en el interior de la vinoteca es demasiado fría.	Compruebe el ajuste de la temperatura: podría ser demasiado bajo.
La temperatura en el interior de la vinoteca no es suficientemente baja.	- Compruebe el ajuste de la temperatura.- La temperatura ambiente requiere un ajuste mayor de la temperatura.- La puerta se ha abierto con demasiada frecuencia, o se ha dejado abierta.- La puerta no se ha cerrado correctamente.- La junta de goma de la puerta no está correctamente colocada.- No hay suficiente separación entre la parte posterior del aparato y la pared.
Se forma condensación en la parte exterior del aparato.	- Un alto nivel de humedad en el aire circundante provoca la condensación. Puede limpiarlo con un paño.

Transporte del aparato

El aparato se debe transportar solo en posición vertical.

No inclinarlo a más de 30°. Durante el transporte, compruebe que el aparato está perfectamente sujeto y protegido contra golpes, vibraciones y desplazamientos.

Desechar el aparato

Este aparato ha sido fabricado con materiales reciclables. Después de desenchufar el cable eléctrico de la toma de la pared, el aparato deberá hacerse inservible cortando el cable eléctrico antes de desechar el aparato en un punto de recogida de desechos especiales según la regulación local. El refrigerante y el producto químico de la espuma aislante se deberán desechar a través de una agencia competente. Extreme las precauciones para no dañar el circuito de refrigeración antes de entregar el aparato en el punto de recogida competente.

Garantía

Este producto está garantizado por un período de dos años, contado a partir de la fecha de compra, contra cualquier defecto en materiales o mano de obra. Esta garantía sólo es válida si el aparato ha sido utilizado siguiendo las instrucciones de uso, siempre que no haya sido modificado, reparado o manipulado por cualquier persona no autorizada o haya sido estropeado como consecuencia de un uso inadecuado del mismo. Naturalmente esta garantía no cubre las averías debidas a uso o desgaste normales, así como aquellas piezas de fácil rotura tales como cristales, piezas cerámicas, etc.

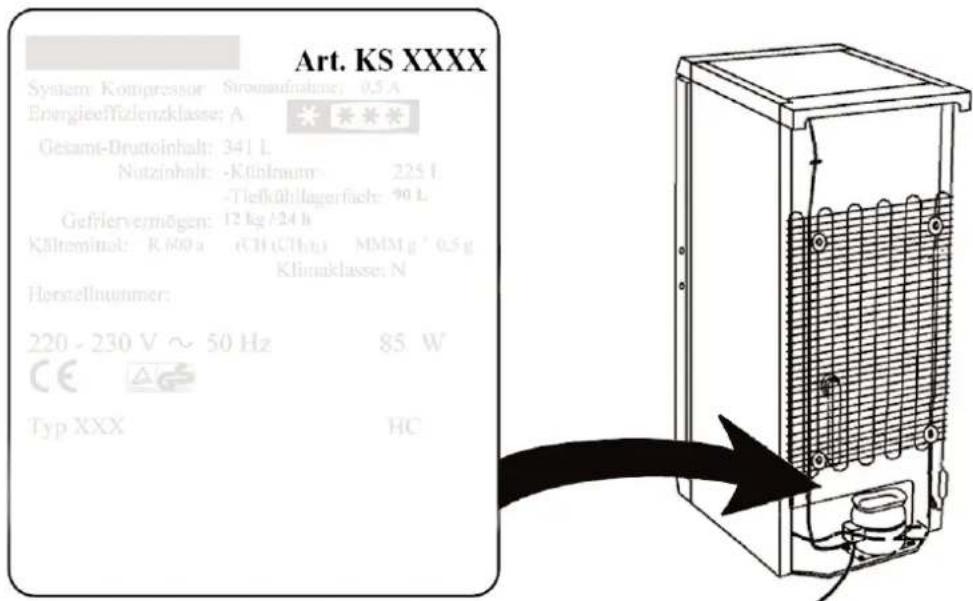

Información necesaria para el Servicio de Asistencia Técnica

Si es necesario reparar el aparato, póngase en contacto con nuestro Servicio de Asistencia Técnica, facilitando información detallada sobre el problema y citando el número de artículo KS ... incluido en la placa de características del aparato (ver la imagen). Esta información ayudará a gestionar su petición eficientemente.

Fabricado por: Distribuido por:
Alemania	España
SEVERIN Elektrogeräte GmbH Severin El Röhre 27 C/Reina Victoria 21 Bis, 1°D 59846 Sundern, Alemania 28980 Parla/Madrid	Electrodomésticos España S.LN.I.F. B-81737231
Teléfono de Servicio Técnico Teléfono de Servicio Técnico
01805 / 190 000 91 605 25 78Laborables de 8 am a 7 pm,Sábados de 9 am a 12
Petición de piezas de repuesto
Tel.: 02104 / 987 440Fax: 02104 / 987 984
Si observa algún problema o funcionamiento defectuoso, llame al teléfono del Servicio Técnico.

Especificaciones técnicas

Núm. de Artículo KS 9884
Tipo de aparato Aparato frigorífico
kWh/24 h (ajuste de la temperatura: 13°C; temperatura ambiente: 25°C)	0,80
kWh/año (ajuste de la temperatura: 13°C; temperatura ambiente: 25°C)	292
El consumo actual depende del tipo de uso y la ubicación del aparato
Volumen total bruto, (litros) 270
Capacidad máxima de uso (litros) 210
Clasificación	N
Temperatura ambiental, (°C) 20 – 25
Dimensiones, (mm) 1250 x 544 x 572
Peso, kg 64,5
Especificaciones eléctricas Ver placa de	características
Espuma aislante	C_5H_10
