BRUKSANVISNING KS 9884 SEVERIN

Innan du använder apparaten bör du läsa bruksanvisningen noga.

Anslutning till vägguttaget

Apparaten bör endast anslutas till ett felfritt jordat uttag installerat enligt gällande bestämmelser. Se till att nätspänningen i vägguttaget motsvarar den som är märkt på apparatens skylt. Denna produkt uppfyller de krav som är gällande för CE-märkning.

• Använd inte denna enhet med hjälp av en transformator eller tillsammans med andra elapparater genom att använda en förlängningssladd.
• Undvik ljudvibrationer genom att se till att elsladden inte vidrör några delar på enhetens baksida (t ex värmeväxlaren).

Allmän information

Denna apparat är ett kompressorkylskåp som är konstruerat för kylning och förvaring av vin.

Enheten är klassificerad enligt klimatklass 'N' (Normal) och ämnad för användning i enskilt hushåll. Den följer alla relevanta normer för vinskåp i hemmabruk.

Viktiga säkerhetsföreskrifter

- För att undvika risken för personlig skada eller skador på apparaten, bör enheten endast transporteras i dess originalemballage. För uppackning och installation krävs 2 personer.

- Apparatens kylkrets innehåller köldmediet isobutan (R600a), en naturgas som har liten miljöpåverkan, men som dock är lättantändlig. Se därför till att ingen av komponenterna i kylkretsen skadas vid transporten eller installationen av apparaten. Om det uppstår en skada i kylkretsen bör du inte koppla på apparaten eller ansluta den till elnätet, utan släck öppen eld och hindra andra antändningskällor

från att komma i närheten av köldmediet; vädra därefter noga rummet där vinskåpet är placerat.

• Varning: Skada inte kylkretsen. Kylmedel som läckt ut skadar ögonen.
• Varning: Håll ventilationsöppningarna i apparatens hölje eller i den inbyggda strukturen fria från hinder. Se alltid till att vädra tillräckligt.
• Varning: Använd inte externa apparater (t.ex. värmare eller värmefläktar) för att påskynda avfrostningen.
• Varning: Använd inga elektriska apparater (t.ex. ismaskiner) inuti förvaringsutrymmet.
• Innan den kopplas till elnätet bör enheten och elsladden noga kontrolleras så att inga transportskador uppstått.
• Kontrollera regelbundet att elsladden inte blivit skadad. Om sladden har skadats får apparaten inte längre användas.
• På grund av brandrisken bör du inte placera termoelektriska apparater ovanpå enheten. Använd inte elektriska vattenkokare ovanpå enheten eftersom vätskan kan koka över och skada den elektriska isoleringen.
• Denna apparat är endast ämnad för förvaring av viner.
• Luta dig inte mot eller lägg oskälig vikt på hyllorna, dörren etc.

- Skydda alltid enhetens insida från öppen eld och andra antändningskällor

- Varning: Förvara inte nyckeln till låset nära enheten eller inom räckhåll för barn; det finns en risk att de låser in sig medan de leker.

- Dra alltid stickproppen ur vägguttaget

- om apparaten skulle uppvisa fel och, - före avfrostning, samt - före rengöring.

- Denna apparat bör inte användas av personer (inklusive barn) som har minskad fysisk rörelseförmåga, reducerat sinnes- eller mentaltillständ, eller som saknar erfarenhet och kunskap. Dessa personer bör antingen endast använda apparaten under tillsyn av en person som är ansvarig för deras säkerhet eller också få tillräckliga instruktioner beträffande apparatens användning.

- Se till att barn inte leker med apparaten.

- För att uppfylla säkerhetsbestämmelser och undvika risker får reparationer av elektriska apparater endast utföras av fackmän, inklusive byte av sladden.

- Vi förbehåller oss rätten att introducera tekniska modifikationer.

- Om inte enheten används under en lång tid rekommenderar vi att dörren hålls öppen.

- Om enheten säljs, överlåtes till tredje part eller lämnas till en lämplig återvinningsstation bör man observera att apparaten innehåller blåsmedlet 'cyclopentan' C 5 H 10 samt frysmediet R 600 a.

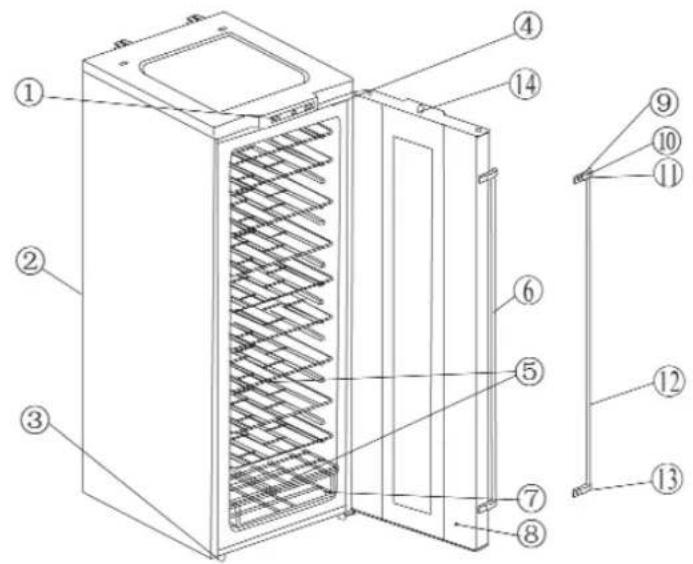

Delar

1. Kontrollpanel med temperaturdisplay

2. Kondensator

3. Reglerbara fötter

4. Inre belysning

5. Förkromade hyllor

6. Dörrhandtag (monterat)

7. Hyllavsatser

8. Dörr

9. Skruv

10. Dörrhandtagets övre fäste

11. Skruvhölje

12. Dörrhandtag/-stång

13. Dörrhandtagets lägre fäste

14. Lås

Innan första användningen

- Tag bort allt ut- och invändigt förpackningsmaterial.

- Innan du ansluter apparaten till elnätet bör du noga kontrollera att den inte fått några transportskador; detta inkluderar elsladden.

- Rengör apparaten enligt instruktionerna i avsnittet Avfrostning och rengöring nedan.

- Montera det övre (10) och det lägre fästet (13) till dörrhandtaget/-stången (12). Använd skruvarna (9) för att montera handtaget på dörren. Försäkra att handtaget är ordentligt och säkert fastsatt. Placera skruvhöljena (11) över skruvhuvudena.

Installation

Apparaten bör placeras i ett välventilerat, torrt rum. Den bör användas i en omgivningstemperatur som ligger mellan 16 och 32°C och en relativ fuktighet på max. 70 %. Enheten bör inte utsättas för direkt solljus och den får inte placeras i närheten av heta källor (värmeelement, spisar etc.). Ifall detta inte kan undvikas bör dock lämplig isolering installeras mellan värmekällan och enheten.

Tillräcklig luftcirkulation fås genom att lämna ett fritt avständ på minst 50 mm mellan enhetens baksida och väggen. Tomrummet ovanför och vid sidorna av enheten måste vara minst 15 mm.

Om golvet är ojämnt kan du ställa in de justerbara fötterna för att uppnå bästa möjliga stabilitet. Frysen bör installeras i en lätt vinkel så att den lutar mot baksidan: på detta sätt ser du till att dörren stängs automatiskt och inte öppnas i misstag. Se dock till att framkantens båda fötter ställs in på samma höjd.

Ventilation

Den uppvärmda luften runt baksidan av frysen måste kunna cirkulera fritt. Därför bör du se till att luftcirkulationen bakom enheten inte hindras.

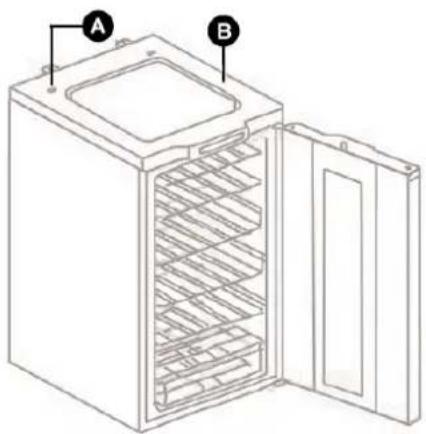

Omhängbar dörr

Dörren är konstruerad så att den öppnas åt höger men du kan ändra öppningsriktningen genom att flytta gångjärnen till vänster sida.

• Tag loss dörrhandtaget genom att först avlägsna skruvhöljena och sedan avlägsna de två skruvarna.
• Avlägsna de två skruvhöljena (A) på enhetens ovansida.
• Ta ut de två skruvarna och lyft sedan enhetens övre hölje (B) något, skjut det framåt och avlägsna det varsamt.
• Luta enheten bakåt och säkerställ den i denna position (t.ex. genom användning av lämpliga kilar).
• Avlägsna de tre skruvarna på det övre gångjärnet och ta bort det.
• Sätt tillbaka det övre gångjärnets två skruvar i enheten i enlighet med dem som finns på vänster sida.
• Öppna dörren något och ta bort det lägre gångjärnet efter avlägsnandet av de två skruvarna.
• Skruva bort den justerbara foten på den vänstra sidan och skruva sedan fast den på den högra sidan.
• Montera det lägre gångjärnet till enhetens vänstra sida med de två skruvarna. Placera dörren på det lägre gångjärnets sprint och stäng den.
• Avlägsna de två skruvarna från det övre gångjärnets nya

position och montera det övre gångjärnet på enhetens vänster sida genom att använda de tre skruvarna. Se till att gångjärnets sprint är ordentligt på plats i motsvarande hål i dörrens ram.

- Sätt tillbaka enhetens övre hölje (B) på ett sådant sätt att det sticker ut något framåt och skjut det sedan bakåt. Se till att den främre kanten passas in under höljets kant nedanför kontrollpanelen. Fäst det övre höljet (B) med de två skruvarna och sätt tillbaka de två

gångjärnshöljena (A) på plats.

- Avlägsna höljena för dörrhandtagets monteringshål på den högra sidan av dörren. Använd skruvarna för att montera dörrhandtaget och försäkra att det är ordentligt och säkert fastsatt. Placera skruvhöljena över skruvhuvudena och ersätt höljena på dörrhandtagets monteringshål till vänster.

Kontrollpanel och inre lampa

- Innan enheten ansluts till eluttaget efter installationen, borde den lämnas att stå i samma läge ca 24 timmar.

Enheten aktiveras genom att du ansluter den till eluttaget. Den stängs endast av helt när stickproppen dras ur vägguttaget. Den verkliga temperaturen i skåpet visas på temperaturdisplayen.

Inställningen kan ändras genom att trycka på knapparna ▲ och ▼. Under denna justeringsfas blinkar displayen. Med ▲ knappen kan temperaturen ökas med 1°C eller 1°F; genom att trycka på ▼ knappen sjunker temperaturen på motsvarande vis.

Signallamporna bredvid temperaturnivåerna för RED, WHITE eller SPARKLING visar den temperaturinställning som är lämplig för den specifika vinsorten: RED för rödvin, WHITE för vitt vin, och SPARKLING för mousserande vin eller champagne.

Temperaturdisplayens format kan ändras genom att du trycker på °F/°C. Det valda formatet indikeras genom den aktiva lampan bredvid temperatursymbolen.

Tryck på 🎨. knappen för att tända på eller släcka av den inre belysningen.

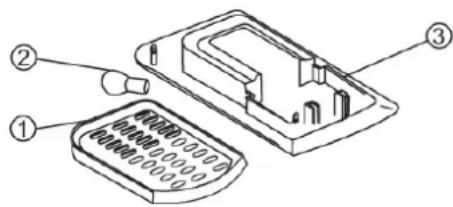

Byte av den inre lampan

- Stäng av lampan.

- Dra stickproppen ur vägguttaget.

- Använd en lämplig skruvmejsel för att avlägsna skruven från lampans hölje (1).

- Avlägsna lamphöljets hölje (1) genom att dra ner dess lägre del en aning.

- Avlägsna den söndriga glödlampan (2) från dess plats (3) och sätt in en ny 10W glödlampa (max 15W) av samma storlek och form.

- Skjut höljet (1) tillbaka på dess plats, montera skruven på plats och skuva åt den.

- Temperaturen i skåpet beror på stor del på faktorer såsom omgivningens temperatur, skåpets temperaturinställning och antalet vinflaskor som förvaras i skåpet. Om den omgivande temperaturen inte ligger mellan 20 och 25°C kan temperaturskalan för vinflaskor (7°C min. - 18°C max.) inuti skåpet variera därefter.

- Följande temperaturer är lämpliga för de olika vinsorterna:

Rödvin: 15-18°C / 60-65°F

Torrt/vitt vin: 10-15°C / 50-59°F

Mousserande vin/champagne: 7-9°C / 45-49°F

Rosévin: 9-10°C / 49-51°F

Den specificerade temperaturskalan kan variera upp eller ner som resultat av yttre faktorer såsom väder, om den inre lampan är tänd eller flaskornas position i skåpet (högst, lägst eller i mitten).

På grund av sättet luften cirkulerar påverkas de olika delarna av kylskåpet olika. Temperaturskillnaden mellan de översta och lägsta hyllorna kan vara så mycket som 3-4°C

eller 6-8°F.

För att förvara både röda och vita viner rekommenderar vi att du väljer en temperaturinställning på 15°C eller 60°F och förvarar rödvinerna på de översta hyllorna och de vita vinerna på de lägre hyllorna.

Du kan justera det vertikala utrymmet mellan hyllorna för att ge plats åt flaskor av olika storlek genom att välja lämpliga hyllskenor för varje hylla.

Se alltid till att dörren är ordentligt stängd och att tätningen inte hindras av flaskor som förvaras i skåpet.

Dörrås

Dörrlåset kan användas för att skydda skåpet mot otillbörlig användning. Vi rekommenderar att du avlägsnar den andra nyckeln från hållaren och förvarar den på ett säkert ställe. Detta kommer även att skydda enheten mot rispor orsakade av den andra nyckeln hängande från nyckelhållaren.

Avfrostning och rengöring

Den inbyggda förångaren är förseglad i isoleringsskum vid bakväggen; du kan därför märka en uppbyggnad av rimfrost i skåpets bakre del. Detta lager av rimfrost kommer att börja smälta när kompressorn inte är i funktion. Tack vare det befintliga rörsystemet dräneras smältvattnet till uppsamlingsbrickan under kompressorn där det absorberas i omgivningsluften. Enheten kräver därför ingen avfrostning utan behöver endast hållas ordentligt ren.

- För att möjliggöra att smältvattnet dräneras fritt bör du alltid se till att dräneringskanalen och utloppet i skåpet inte blockeras.

Rengöring av enheten/Perioder när apparaten inte används

• avlägsna stickproppen ur vägguttaget
• tag flaskorna ur skåpet
• lämna dörren öppen

Undvik otrevlig lukt i skåpet genom att rengöra det varannan månad. De in- och utvändiga

ytorna samt dräneringskanalen kan rengöras med en våt duk.

Vid behov kan du använda ett milt, neutralt rengöringsmedel.

Torka torrt med en ren duk efter rengöringen.

Det markerade området (se diagrammet till höger) är konstruerat för att samla upp vätska som samlas på skåpets insida. Insidan bör hållas torr för att förhindra skador på dörrpackningarna. Vätska på brickan kan torkas upp med en duk.

Se till att inte avlägsna eller skada märkskylten på skåpets insida vid rengöringen.

Du bör regelbundet avlägsna dammbeläggningar runt ventilationsöppningarna på vinskåpets baksida med en lämplig borste eller dammsugare. Dammbildning orsakar ökad elförbrukning.

Apparatens baksida bör du rengöra noga med en mjuk borste eller dammsugare minst en gång i året.

Anmärkning: Använd inte repande redskap eller material som innehåller alkohol eller starka rengöringsmedel. Använd inte elapparater, såsom ångtvättar etc. för avfrostning eller rengöring.

Problemlösning

Ett typiskt ljud kan höras när apparaten är påkopplad. Detta ljud är:

• orsakat av elmotorn i kompressorutrustningen; när kompressorn startas upp är ljudnivån något högre under en kort tid.
• orsakat av köldmediet som cirkulerar i systemet.

ok Blubb ... Blubb ... Brrr ... Brrr ...

Även höljets sida kan bli varm. Denna värme uppstår på grund av ustrålning av värmen som genereras inuti skåpet.

I följande tabell finns möjliga funktionsstörningar, deras troliga orsaker och lösningar. Om det skulle uppstå användningsproblem bör du först kontrollera om en lösning finns i denna tabell. Om problemet kvarstår bör du dra stickproppen ur vägguttaget och kontakta vår kundserviceavdelning.

Problem	Möjlig orsak och lösning
Apparaten fungerar inte.	- Enheten är inte ansluten till eluttaget.- En säkring har utlösts.
Ett onormalt ljud hörs när apparaten är i gång.	Antingen har frysen placerats inkorrekt (t.ex. på ett ojämnt golv) eller också har kylsystemet på baksidan kommit i kontakt med elsladden, väggen eller något annat föremål eller någon annan yta. Kontrollera att alla installationsanvisningar i denna bruksanvisning har följts.
När du öppnar dörren lossnar gummitätningen.	Du bör sätta tätningen ordentligt på plats igen genom att trycka på tätningens inredel. Om det syns fettavlagringar på tätningen bör du rengöra dörren och tätningen med vatten och ett milt diskmedel, och därefter torka dem torra innan du sätter tätningen på plats i dörren.
Vatten samlas upp på skåpets golv.	Smältvattnets dräneringssystem är blockerat. Avlägsna blockeringen och rengör dräneringssystemet.
Temperaturen i skåpet är för kall.	Kontrollera temperaturinställningen: den kan vara för låg.
Temperaturen i skåpet är inte tillräckligt låg.	- Kontrollera temperaturinställningen.- Omgivningens temperatur kräver en högre inställning.- Dörren har öppnats för ofta, eller har lämnats öppen.- Dörren är inte ordentligt stängd.- Dörrens gummitätningar är inte på rätt plats.- Otillräckligt avstånd mellan enhetens baksida och väggen.
Kondensering på yttre höljet.	- En hög fuktnivå i omgivningsluften leder till kondensering på yttre höljet. Det är bara att torka av.

Enheten bör endast transporteras i dess vertikala position.

Luta inte vinskåpet mer än 30°. Vid transport bör du se till att apparaten är ordentligt fastsatt och den är skyddad mot stötar, vibrationer och krängningar.

Bortskaffning

Denna apparat har tillverkats av återvinningsbart material. Efter att du har dragit stickproppen ur vägguttaget bör enheten göras obrukbar genom att du klipper av elsladden innan du lämnar apparaten vid den lokala återvinningsstationen.

Köldmediet och det kemiska ämnet i isoleringsskummet bör tas om hand vid en återvinningsstation som kan hantera kasserade kylmöbler. Var särskilt noggrann med att inte skada kylsystemet innan apparaten lämnas för återvinning.

Garanti i Sverige och Finland

För material- och tillverkningsfel gäller 2 års garanti räknat från inköpsdagen mot uppvisande av specificerat inköpskvitto i överensstämmelse med de allmänna garantivillkoren. Ifall apparaten används felaktigt, eller vårdslöst, ansvarar den som använder apparaten för eventuella material- och personskador.

Tillverkas för: Severin Elektrogeräte GmbH, Tyskland.

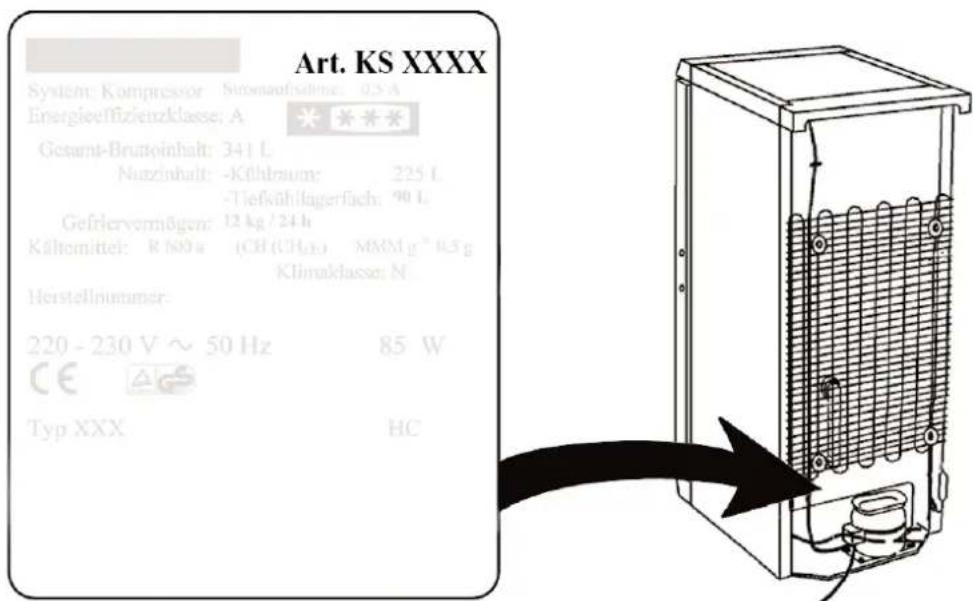

Information som krävs vid kontakt med kundservice

Om reparation skulle bli nödvändig ber vi dig ta kontakt med vår kundservice. Beskriv felet detaljerat och uppge produktnummer KS ... på apparatens märkskylt (se bilden). Denna information gör det lättare för oss att betjäna dig effektivt.

Vänligen kontakta vår kundtjänstavdelning vid eventuella driftstörningar eller andra problem. Adressen finns i bilagan till denna bruksanvisning.

Teknisk specifikation

Produktnr. KS 9884
Typ av apparat Vinskåp
Energiförbrukning:kWh/24 h (temperaturinställning: 13°C; omgivningstemperatur: 25°C)kWh/år (temperaturinställning: 13°C; omgivningstemperatur: 25°C) 292	0.80
Den faktiska elförbrukningen beror på hur apparaten används och hur den är placerad
Total bruttovolym (liter) 270
Skåpets kapacitet (liter) 210
Klimatklass	N
Omgivningens temperatur (°C) 20 – 25
Mått, (mm) 1250 x 544 x 572
Vikt (kg) 64.5
Elspecifikation	Se
Isoleringsskum	C_5H_10
