MANUAL DE USUARIO Landroid L WR155E WORX

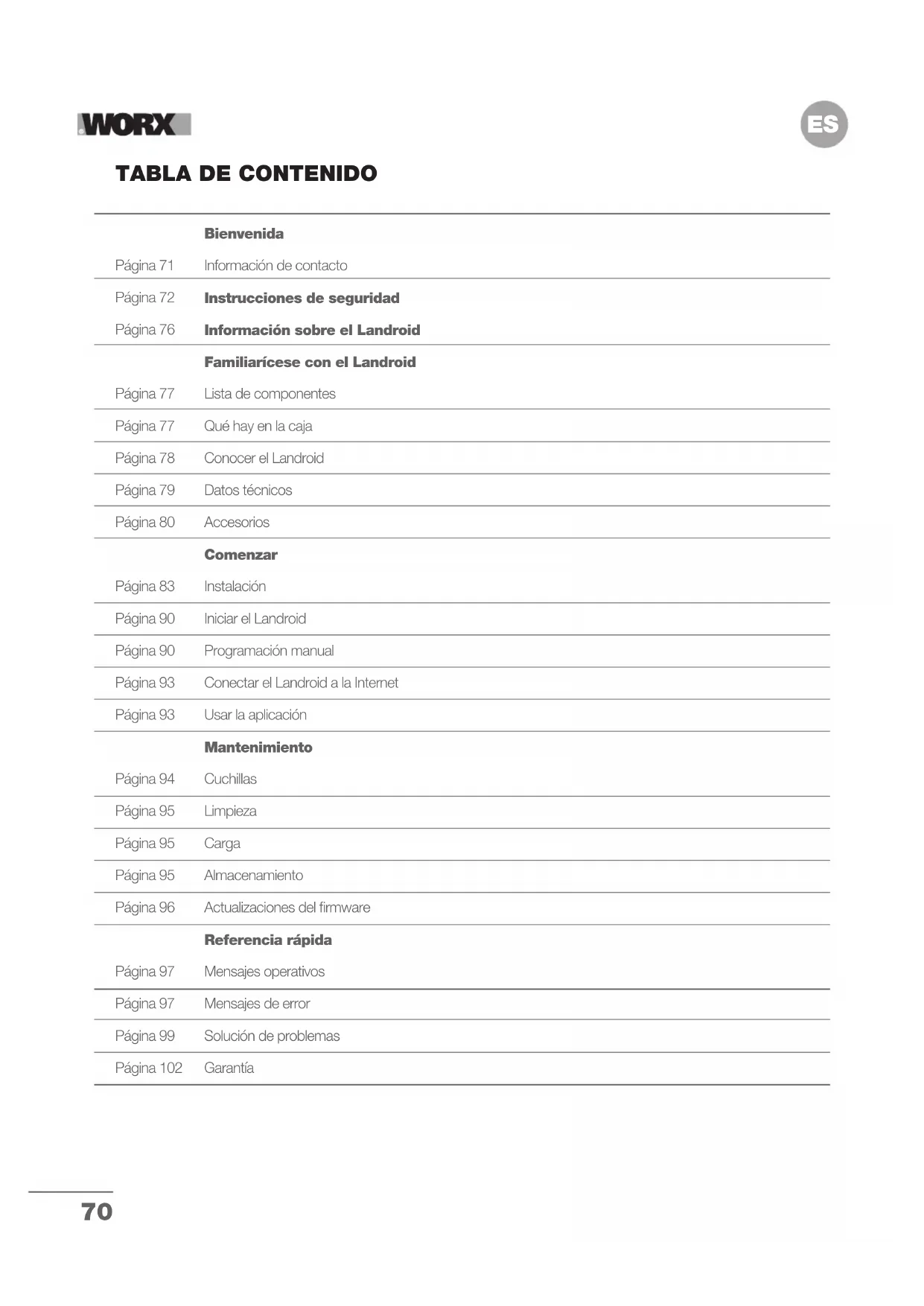

Bienvenida Información de contacto Instrucciones de seguridad Información sobre el Landroid Familiarícese con el Landroid Lista de componentes Qué hay en la caja Conocer el Landroid Datos técnicos Accesorios Comenzar Instalación Iniciar el Landroid Programación manual Conectar el Landroid a la Internet Usar la aplicación Mantenimiento Cuchillas Limpieza Carga Almacenamiento Actualizaciones del firmware Referencia rápida Mensajes operativos Mensajes de error Solución de problemas Garantía Página 71 Página 72 Página 76 Página 77 Página 77 Página 78 Página 79 Página 80 Página 83 Página 90 Página 90 Página 93 Página 93 Página 94 Página 95 Página 95 Página 95 Página 96 Página 97 Página 97 Página 99 Página 102

Gracias por comprar una Cortadora de césped robótica Landroid de Worx. Este manual le ayudará a configurar y operar su Landroid de manera segura y eficiente. Asistencia www.worx.com/landroid-support Línea de ayuda de servicios al cliente 800-727-6260 Estamos aquí para ayudar: Bienvenida Charla directa www.worx.com/landroid-support72

ADVERTENCIA: Algún polvo creado por lijado, aserrado, perforación eléctricos, y otras actividades de construcción contiene químicos que se sabe en el estado de California que causan cáncer, defectos de nacimiento y otros daños reproductivos. Algunos ejemplos de estos químicos son:

• Plomo a partir de pinturas a base de plomo;

• Sílice cristalino de ladrillos y cemento y otros productos de albañilería;

• Arsénico y cromo de madera tratada químicamente. Su riesgo a partir de estas exposiciones varía, dependiendo de qué tan a menudo realice este tipo de trabajo. Para reducir su exposición a estos químicos: trabaje en un área bien ventilada, y trabaje con equipo de seguridad aprobado, tal como máscaras de polvo que estén diseñadas especialmente para filtrar partículas microscópicas. ADVERTENCIA: Este producto puede exponerlo a sustancias químicas, como plomo y di (2-etilhexilo) ftalato (DEHP), que el estado de California reconoce como causantes de cáncer y defectos de nacimiento u otros daños reproductivos. Para más información visite www.P65Warnings.ca.gov. ADVERTENCIA: Lea todas las advertencias de seguridad y todas las instrucciones. La falla en seguir las advertencias e instrucciones puede resultar en choque eléctrico, incendio y/o lesiones serias. Lea cuidadosamente las instrucciones para la operación segura de la máquina. Guarde todas las advertencias e instrucciones para referencia futura. - Este aparato no está diseñado para uso por personas (incluyendo niños) con capacidades físicas, sensoriales o mentales reducidas, o sin experiencia y conocimiento, a menos que hayan recibido supervisión o instrucción respecto al uso del aparato por una persona responsable por su seguridad. - Los niños deben ser supervisados para asegurar que no jueguen con el aparato. ADVERTENCIA: Para propósitos de recargar la batería, sólo use la unidad de suministro desprendible provista con este aparato. ADVERTENCIA: Para reducir el riesgo de lesiones a personas y daño a la máquina, no retire el paquete de batería antes de apagar la máquina. IMPORTANTE

Prácticas de operación segura Capacitación a) Lea las instrucciones cuidadosamente. Asegúrese de entender las instrucciones y familiarizarse con los controles y el uso adecuado del aparato. b) Nunca permita que personas no familiarizadas con estas instrucciones o niños usen el aparato. Las regulaciones locales pueden restringir la edad del operador. c) El operador o usuario es responsable por accidentes o peligros que ocurran a otras personas o su propiedad. Preparación a) Asegure la instalación correcta del alambre de límite como se indica. b) Revise periódicamente el área donde se usará el aparato y retire todas las piedras, varas, alambres, huesos, y otros objetos extraños. c) Revise de forma visual periódicamente para ver que las aspas, pernos de aspa y ensamble del cortador no estén desgastados o dañados. Reemplace las aspas y pernos desgastados o dañados en juegos para conservar el balance. d) En aparatos de husillo múltiple, tenga cuidado ya que girar una aspa puede causar que otras giren. e) ¡ADVERTENCIA! La podadora no debe operarse sin la protección en su lugar. Instrucciones generales y adicionales de seguridad73

a) Nunca opere el aparato con protecciones defectuosas, o sin dispositivos de seguridad, por ejemplo deflectores, en su lugar. b) No coloque las manos o pies cerca o debajo de las partes giratorias. Mántengase alejado de la abertura de descarga en todo momento. c) Nunca levante o transporte el aparato mientras el motor esté funcionando. d) Opere el dispositivo de desactivación del aparato; – retirar el bloqueo; – revisar, limpiar o trabajar en el aparato. e) No se permite modificar el diseño original de la podadora robótica. Todas las modificaciones realizadas son bajo su propio riesgo. f) Arranque la podadora robótica de acuerdo con las instrucciones. Cuando se encienda la llave de energía, asegúrese de mantener sus manos y pies lejos de las aspas giratorias. Nunca coloque sus manos y pies debajo de la podadora. g) Nunca levante la podadora robótica o la transporte cuando la llave de energía esté encendida. h) No deje que personas que no conocen cómo funciona y se comporta la podadora robótica la usen.

i) No coloque nada sobre la parte superior de la podadora robótica o su estación de carga.

j) No permita que la podadora robótica se utilice con un disco de aspa o cuerpo defectuoso. Tampoco se debe usar con aspas, tornillos, tuercas o cables defectuosos. k) Siempre apague la podadora robótica cuando no pretenda usarla. La podadora robótica sólo puede arrancar cuando la llave de energía está encendida y se ingresó el código NIP correcto. l) Mantenga sus manos y pies alejados de las cuchillas giratorias. Nunca coloque sus manos o pies cerca o debajo del cuerpo cuando la podadora robótica esté en operación. m) Evite usar la máquina y sus periféricos en malas condiciones climáticas, en especial cuando exista un riesgo de rayos. n) No toque las partes peligrosas móviles antes que se hayan detenido por completo.

2. Adicionalmente cuando el aparato esté funcionando automáticamente

a) No deje que la máquina opere sin atenderla si sabe que hay mascotas, niños o personas en las cercanías. Mantenimiento y almacenamiento ¡ADVERTENCIA! Cuando la podadora se voltee la llave de energía siempre se debe apagar. La llave de energía se debe apagar durante todo el trabajo en el marco inferior de la podadora, tal como limpia o reemplazar las aspas. a) Mantenga todas las tuercas, pernos y tornillos apretados para asegurar que el aparato esté en una condición de operación segura. b) Revise la podadora robótica cada semana y reemplace las partes desgastadas o dañadas por seguridad. c) Revise especialmente que las aspas y el disco de aspa no estén dañados. Reemplace todas las aspas y tornillos al mismo tiempo si es necesario para que las partes giratorias estén balanceadas. d) Asegúrese que sólo se usen medios de corte del tipo correcto. e) Asegúrese que las baterías estén cargadas usando el cargador correcto recomendado por el fabricante. El uso incorrecto puede resultar en choque eléctrico, sobrecalentamiento o fuga de líquido corrosivo de la batería. f) En el caso de fuga de electrolito lave con agua/agente neutralizante, busque ayuda médica si entra en contacto con los ojos, etc. g) El servicio del aparato debe ser de acuerdo con las instrucciones de los fabricantes. Instrucciones generales y adicionales de seguridad74

Recomendación Conecte la máquina y/o sus periféricos únicamente a un circuito de suministro protegido por un dispositivo de corriente residual (RCD ) con una corriente de disparo de no más de 30 mA. Riesgos residuales Para evitar lesiones, use guantes de protección cuando reemplace las cuchillas. Transporte El empaque original se debe usar cuando transporte la podadora robótica en distancias extensas. Para mover con seguridad desde o dentro del área de operación: a) Presione el botón STOP ara detener la podadora. Usted selecciona el código NIP de cuatro dígitos cuando arranca la podadora por primera vez. b) Siempre apague la podadora robótica si pretende cargar la podadora. c) Cargue la podadora por la manija en la parte trasera debajo de la podadora. Cargue la podadora con el disco de aspa alejado del cuerpo. Para satisfacer los requisitos de exposición a RF de FCC e IC, se debe mantener una distancia de 20 cm o más entre la antena de este dispositivo y las personas durante el funcionamiento del dispositivo. Para asegurar su cumplimiento, no se recomienda el funcionamiento a distancias menores que esa. Este dispositivo cumple con la Parte 15 de las Regulaciones de la FCC. Su utilización está sujeta a las dos condiciones siguientes: (1) Este dispositivo no puede provocar interferencia dañina, y (2) Este dispositivo debe admitir cualquier interferencia recibida, incluso interferencia que pueda provocar un funcionamiento no deseado. Advertencia: Los cambios o modificaciones a esta unidad no autorizados expresamente por la parte responsable de la conformidad podrían anular la autoridad del usuario a utilizar este equipo. NOTA: Este equipo ha sido probado y se comprobó que cumple con los límites para un dispositivo digital Clase B, de conformidad con la Parte 15 de las Regulaciones de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencia dañina en una instalación residencial. Este equipo genera, usa y puede radiar energía de radiofrecuencias y, si no se instala y usa de acuerdo con las instrucciones, puede provocar interferencia dañina a las radiocomunicaciones. No obstante, no hay garantía de que no se producirá interferencia en una instalación específica. Si este equipo provoca interferencia dañina a la recepción de radio o televisión, lo cual se puede determinar encendiendo y apagando el equipo, se alienta al usuario para que intente corregir la interferencia mediante una o más de las siguientes medidas:

• Reorientar o reubicar la antena receptora.

• Aumentar la separación entre el equipo y el receptor.

• Conectar el equipo en un tomacorriente de un circuito diferente al que está conectado el receptor.

• Busque la ayuda del distribuidor o de un técnico de radio/TV con experiencia. Este dispositivo contiene transmisor(es)/receptor(es) exento(s) de licencia que cumple(n) la(s) RSS de exención de licencia del Ministerio de Industrias de Canadá. Su utilización está sujeta a las dos condiciones siguientes: (1) Este dispositivo no puede provocar interferencia. (2) Este dispositivo debe admitir cualquier interferencia, incluso interferencia que pueda provocar un funcionamiento no deseado del dispositivo. Limitada por las regulaciones legales locales, la versión para América del Norte no tiene la opción de selección de región. Instrucciones generales y adicionales de seguridad75

Instrucciones generales y adicionales de seguridad Advertencias generales de seguridad para la batería a) No desensamble, abra o triture el paquete de batería. b) No exponga el paquete de batería a calor o fuego. Evite guardar a la luz directa del sol. c) No ponga en corto circuito el paquete de batería. No guarde el paquete de batería de forma aleatoria en una caja o cajón donde puedan ponerse en corto circuito entre sí o ponerse en corto circuito por otros objetos metálicos. Cuando el paquete de batería no esté en uso, manténgalo alejado de otros objetos metálicos, como sujetadores de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan establecer una conexión de una terminal a otra. El corto circuito de las terminales de la batería puede causar quemaduras o incendios. d) No someta el paquete de batería a impacto mecánico. e) En el caso de fuga de la batería, no permita que el líquido entre en contacto con la piel o los ojos. Si hay contacto, lave el área afectada con bastante agua y busque atención médica. f) No use ningún paquete de batería que no esté diseñado para uso con el equipo. g) Mantenga el paquete de batería fuera del alcance de los niños. h) Siempre adquiera el paquete de batería recomendado por el fabricante del dispositivo para el equipo.

i) Mantenga el paquete de batería limpio y seco.

j) Limpie las terminales del paquete de batería con una tela seca limpia su se ensucian. k) El paquete de batería se necesita cargar antes del uso. Siempre use el cargador correcto y consulte las instrucciones del fabricante o el manual del equipo para saber las instrucciones correctas de carga. l) No deje el paquete de batería en carga prolongada cuando no esté en uso. m) Después de periodos prolongados de almacenamiento, puede ser necesario cargar y descargar el paquete de batería varias veces para obtener el desempeño máximo. n) Recargue únicamente con el cargador especificado por Worx. No use cargadores que no sean los específicamente suministrados para uso con el equipo. o) Conserve la literatura el producto original para referencia futura. p) Sólo use el paquete de batería en la aplicación para la que está diseñado. q) Retire el paquete de batería del equipo cuando no esté en uso. r) Deséchelo adecuadamente. s) No mezcle celdas de diferente fabricación, capacidad, tamaño o tipo dentro del dispositivo. t) Mantenga la batería lejos de microondas y no la someta a altas presiones.76

INFORMACIÓN SOBRE EL LANDROID

ADVERTENCIA – la podadora robótica puede ser peligrosa si se usa incorrectamente.Lea el Manual del operador cuidadosamente y entienda el contenido antes de usar su podadora robótica. ADVERTENCIA - Mantenga una distancia segura desde la máquina cuando la opere. ADVERTENCIA –Active el dispositivo de desactivación antes de trabajar en o levantar la máquina. ADVERTENCIA – No monte la máquina. Batería de Ion de litio, la batería se debe reciclar. No arrojar al fuego Las baterías pueden entrar al ciclo de agua si se desechan incorrectamente, lo que puede ser peligroso para el ecosistema. No deseche las baterías de desperdicio como desperdicio municipal sin clasificar. Prohibido desensamblar la máquina sin autorización POSITEC Inc. ha establecido una sociedad con RBRC Corporation para reciclar cualquier batería Positec con el sello de reciclaje RBRC-call2. Para protección ambiental, por favor no deseche las baterías en la basura. Después que finalice el ciclo de vida de las baterías, por favor llame al 1.800-822-8837 para servicio gratuito para desechar adecuadamente la batería. Aparato clase III Usted puede modificar el rendimiento de su Landroid con accesorios. Visite www.worx.com/lawn-garden/ robotic-lawn-mowers.html para que aprenda más sobre estas opciones auxiliares disponibles. Información sobre el Landroid77

Landroid de WorxConectores del alambre limítrofeKit de cuchillas de repuestoLlave AllenEstación de cargaTornillos fijadores de la base de cargaEstaquillas del alambreFuente de alimentaciónAlambre limítrofeBatería de 20 VMedidor de distancia para el alambre limítrofeRegla de BertelsenManual

La imagen es solamente para referencia Familiarícese con el Landroid78

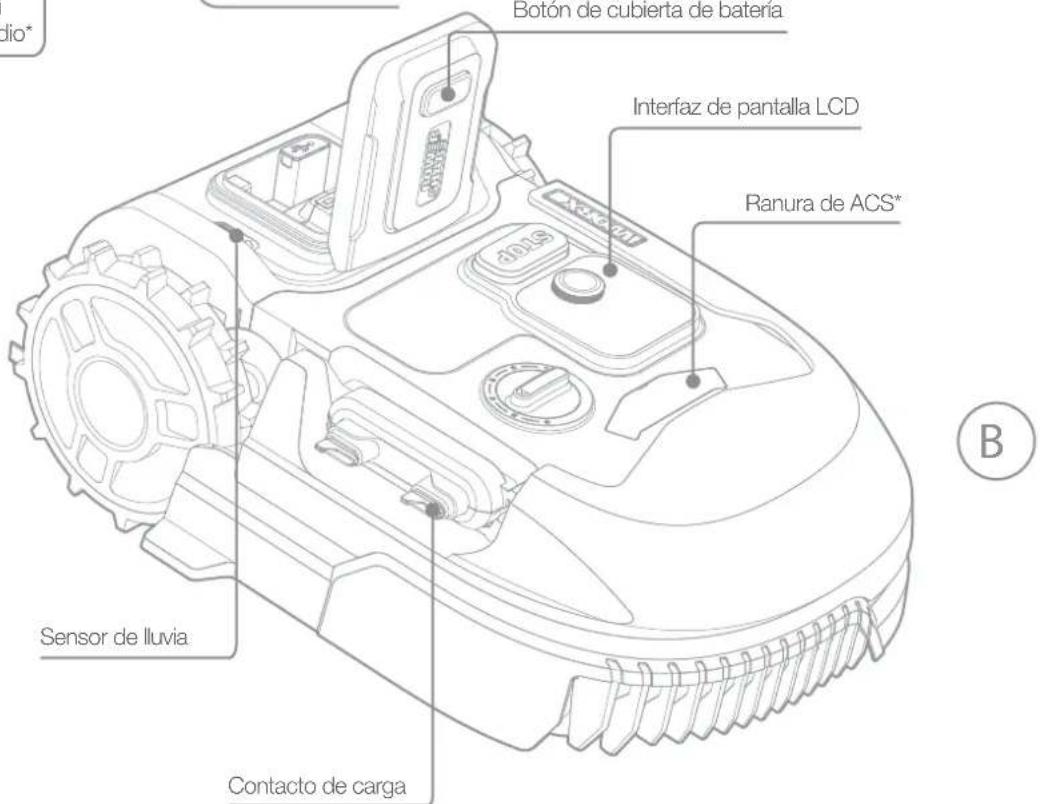

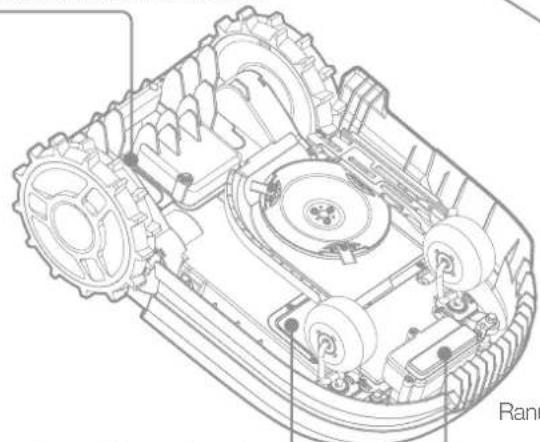

Ranura de Encontrar mi Landroid / Enlace de radio*Sensor de lluviaContacto de cargaRanura de fuera de límites*Ranura de Control por voz / Alarma de inclinación excesiva*Puerto USBAjuste de la altura de corteMicrófonoInterfaz de pantalla LCDRanura de ACS* CONOCIENDO LANDROID La imagen es solamente para referencia* Accesorios disponibles para comprarRanura de la bateríaBotón de cubierta de bateríaBotón de parada de seguridad Familiarícese con el Landroid79

Modelo WR165 WR147 WR155 Voltaje nominal 20V Max.* Velocidad sin carga (/min) 2800 2400 2400 Área de corte (acre) 1/8 1/4 1/2 Diámetro de corte (pulg) 7” 8” 8” Altura de corte (pulg) 2.0” - 3.5” 1.5”-3.5" 1.5”-3.5” Posiciones de altura de corte 6 Tipo de batería Ion de litio Modelo de batería WA3575.3 WA3578.3 WA3671 Tiempo de carga aprox. (mins) 75 75 115 Modelo de cargador WA3795 WA3752 Capacidad de cargador Entrada: 120 V~60 Hz, 38 W, Salida: 20 V , 1.5 A Entrada: 120 V~60 Hz, 90 W, Salida: 20 V , 3.0 A Peso de maquinaria (lbs/kg) 23.1 25.6 25.8 Grado de protección III App(WIFI/Bluetooth) Y Banda de frecuencia de módulo WLAN integrado 2.412GHz-2.484GHz Potencia de frecuencia de radio máx. de módulo WLAN integrado 802.11b:+16±2dBm(@11Mbps) 802.11g:+14±2dBm(@54Mbps) 802.11n:+13±2dBm(@HT20,MCS7) Banda de frecuencia de sistemas de circuito cerrado inductivo 77 Hz Potencia de frecuencia de radio máx. de sistemas de circuito cerrado inductivo 82 dBµA/m

• Voltaje medido sin carga. El voltaje de batería inicial alcanza el máximo de 20 voltios. El voltaje nominal es 18 voltios. Familiarícese con el Landroid80

Cuchillas de corte de repuesto 9 Llave Allen 1 Estación de carga 1 Tornillos fijadores de la estación de carga

Paquete de baterías WA3575.3 WA3578.3 WA3671 Medidor de distancia para el alambre limítrofe

Regla de Bertelsen 1 Manual 1 Le recomendamos comprar accesorios genuinos indicados en la lista anterior a partir de la misma tienda que le vendió la herramienta. Consulte el empaque de accesorios respecto a detalles adicionales. El personal de la tienda puede ayudarlo y proporcionar consejos. USO PRETENDIDO El uso previsto de este producto es cortar el césped doméstico. Está diseñado para cortar el césped frecuentemente, mantener un césped más saludable y de mejor apariencia que nunca antes. En dependencia del tamaño de su césped, su Landroid puede programarse para que funcione a cualquier hora o frecuencia.

ACCESORIOS DISPONIBLES PARA COMPRAR

Accesorio Modelo# Encontrar mi Landroid WA0866 Control anticolisión WA0860 Cerca digital para fuera de límite WA0892 Enlace de radio del Landroid WA0867 Garaje del Landroid WA0810

• Más accesorios disponibles para comprar en Worx.com Familiarícese con el Landroid81

En la siguiente sección, esperamos ayudarlo a comprender mejor cómo funciona Landroid. Landroid es una máquina autónomaque puede funcionar de forma independiente. Landroid sabe el momento oportuno de realizar el cargamiento de energía; puedecaptar si está lloviendo; si detecta un problema, puede auto-detenerse; y cuando se golpera con algo que bloqueara su camino, esconciente de detenerse, retroceder y cambiarse la dirección. Para evitar accidentes, si levanta tierra, Landroid también detendrá surotación automáticamente. Auto-carga Cuando su Landroid necesita recargarse, dejará de cortar el césped y seguirá el alambre limítrofe de vuelta a su estación de carga. Cuando se haya cargado completamente, el Landroid reanudará automáticamente el corte del césped o permanecerá en la estación de carga de acuerdo con su programación de corte del césped. Corte del césped por los bordes/perímetro Landroid está programado para cortar la hierba a lo largo del perímetro de su césped dos veces a la semana, el lunes y el viernes. Si desea cambiar este preajuste, puede modificarlo por medio de la aplicación Landroid o usando el panel de control en los menús “Tiempo de trabajo-Modificar el tiempo de trabajo”. Vea instrucciones detalladas al final de este manual. Si habilita la función de Programación Automática en la aplicación no puede ajustar manualmente la función de Corte de bordes. Sensor de lluvia Landroid es resistente al clima y dispuesto para estar afuera. Pero cortar hierba mojada no le da el mejor acabado o resultado. El Landroid está equipado con un sensor de lluvia que detecta la lluvia y le dice al Landroid que deje de cortar el césped y regrese a su estación de carga. Retraso de lluvia Después de la lluvia, Landroid vuelve a comenzar cuando la hierba ya no esté mojada. El tiempo predeterminado de Demora por llu- via es de 180 minutos. Usted puede cambiar el ajuste del tiempo de Demora por lluvia por medio de la aplicación Landroid. También puede ajustar esto desde el panel de control en los menús "Ajustes generales-Demora de inicio por lluvia". En un clima más extremo En el caso de una tormenta eléctrica, con tal para proteger del Landroid, desenchufe la base de cargamiento y desconecte el cable de borde, y asegúrese de que el Landroid no se estará cargando. En el invierno, especialmente en climas muy fríos,recomendamos guardar el Landroid en interiores. En algunos países ofrecemos un servicio de Invierno de su Landroid de forma que esté listo para la temporada de crecimiento de primavera. Póngase en contacto son su distribuidor o verifique en línea respecto a detalles adicionales. Comenzar82

Ya no coleccionar recortes de césped. El corte diario de Landroid produce recortes muy cortos que no necesitan inclinarse. Estos recortes son el nutriente orgánico perfecto para su césped. El corte regular puede aumentar la densidad de las hojas de la hierba y prevenir efectivamente que las malezas se multipliquen. Cortar hasta el borde La cuchilla offset especial está lo más cerca posible del borde del césped, lo que hace que sea casi imposible recortarla. Altura de corte Antes de iniciar Landroid por primera vez, asegúrese de que el césped no tenga más de 4”. Si es más largo, use un cortacésped convencional para cortar antes de ejecutar Landroid. Si desea reducir significativamente la altura del césped, se recomienda ajustar gradualmente la altura de corte y acortar gradualmente la altura del césped. Limpieza con manguera Puede limpiar el Landroid con manguera para quitarle la suciedad, la hierba y la mugre que recoge mientras corta el césped. Mantenga el Landroid con su mejor apariencia y rendimiento. Seguridad & protección de PIN Para impedir el uso no autorizado, Landroid está protegido por un código PIN que puede configurar fácilmente. Configure su PIN antes del primer uso. Asegúrese de guardar su PIN en un lugar seguro. El PIN predeterminado es 0000 o AAAA (en dependencia del modelo). RastreadorTerrero Con el nuevo diseño de elevación automática, sus cuchillas pueden elevarse automáticamente debido a su disco flotante, que le da más altura de paso. Esto ayuda al Landroid a evitar determinadas situaciones que bloquearían otras cortadoras de césped robóticas. Comenzar83

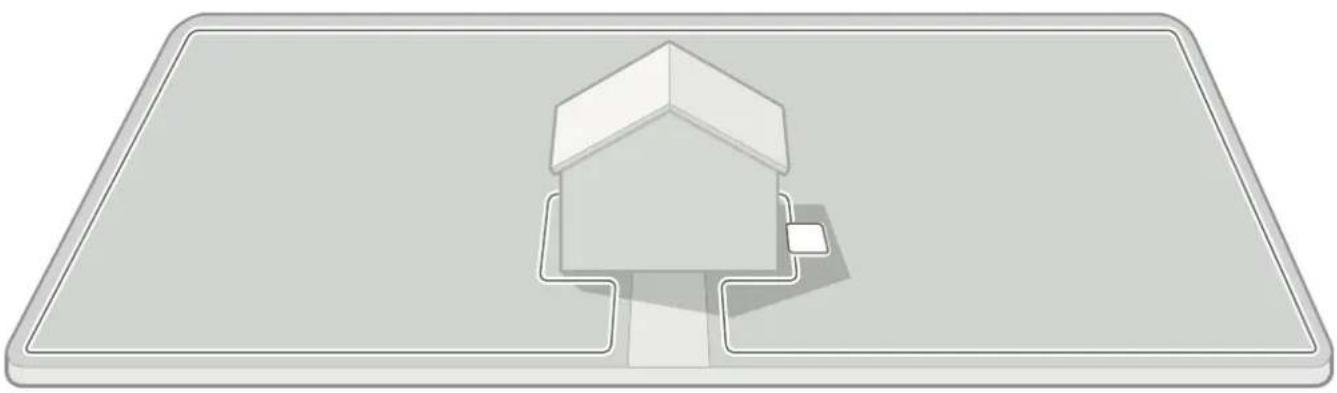

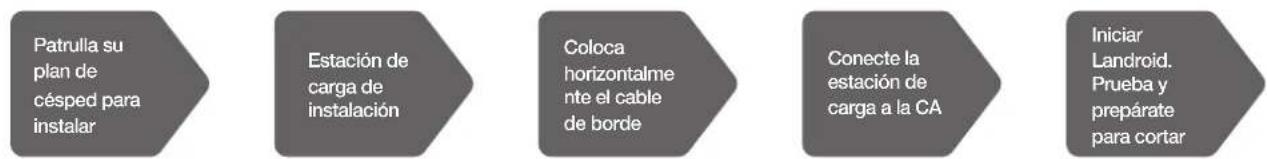

INSTALACIÓN Si sigue estas instrucciones cuidadosamente, será más fácil instalar Worx Landroid. Finalmente, debe instalar una estación de carga y colocar una línea alrededor de su césped. Además de este manual, también puede usar la Guía de introducción en el cuadro y vea los tutoriales en vídeo completos en nuestro canal de YouTube*.

• Esta información se proporciona solo para su comodidad, pero no reemplaza el manual de instrucciones y las instrucciones de seguridad que deben leerse y entenderse.. CADA MINUTO PASADO EN LA PLANIFICACIÓN LE AHORRA 10 MINUTOS EN EJECUCIÓN Si ya sabe exactamente lo que necesita hacer, es más fácil instalar Landroid. La planificación adecuada también puede ayudarlo a evitar errores o reinstalar una vez que se complete la instalación. 1.Todavía está enterrado en la superficie? El límite de Landroid está diseñado para permanecer en la superficie del césped. Es casi invisible desde el primer día y será absorbido por el suelo en unas pocas semanas. Si desea insertar un cable, se recomienda arreglarlo primero y probar el éxito de la instalación ejecutando Landroid a su alrededor. Esto facilita la comprobación de todo y el diseño si es necesario antes de incrustar los cables. Los cables están enterrados a unos pocos centímetros por debajo del suelo para que los cables aseguren una buena señal.

2. Estación de carga del plan

La estación de carga es donde está la batería recargable de Landroid. También es un estacionamiento estacionado entre la siega y la próxima siega. Recuerda: encuentra la ubicación correcta: A. Necesita recibir alimentación, de manera que no debe estar a más de 9.75 m de un tomacorriente de CA. Se recomienda usar un tomacorriente con GFCI. B. Si es posible, elija un área a la sombra para impedir que la batería y el cargador se sobrecalienten en la luz solar directa. *Accesorio de Garaje del Landroid disponible para comprar. C. Debe colocarse en suelo plano a nivel para asegurar el acoplamiento eficaz. D. Evitar lugares cerca de boquillas de riego. Patrulla suplan decésped parainstalarColocahorizontalmente el cablede bordeIniciarLandroid.Prueba yprepáratepara cortarConecte laestación decarga a la CAEstación decarga deinstalación Comenzar84

*Cómo calcular la pendiente de su césped:La pendiente sería:35 in. (Elevación) = 35% (pendiente)100 in. (Longitud) Se pueden colocar dos estacas a 254 cm una de la otra. Con una estaca en el fondo de la pendiente y la otra sobre la pendiente. Ate una cuerda a la parte inferior de la estaca sobre la pendiente, asegure que esté a nivel y átela a la otra estaca. Mida la distancia de la cuerda hasta el suelo. Use este valor como la elevación en la fórmula. Mientras el césped y la superficie dura estén a la misma altura (sin escalones), puede colocar la estación de carga en el césped o en una superficie dura, como una pasarela. Para que el Landroid se acople exitosamente en la estación de carga, tienen que tomarse las siguientes medidas cuando se colocan los primeros segmentos del alambre limítrofe inmediatamente en la entrada y salida de la estación de carga.1. Para el alambre limítrofe que sale de la estación de carga: - Debe haber un mínimo de 30 cm de alambre que viene recto desde la estación antes de que haga cualquier giro (Fig. 1, lado izquierdo de la estación). - Si la disposición del patio es tal que el alambre limítrofe hace un giro derecho inmediato (Fig. 2), entonces no es necesario el requisito de la distancia.

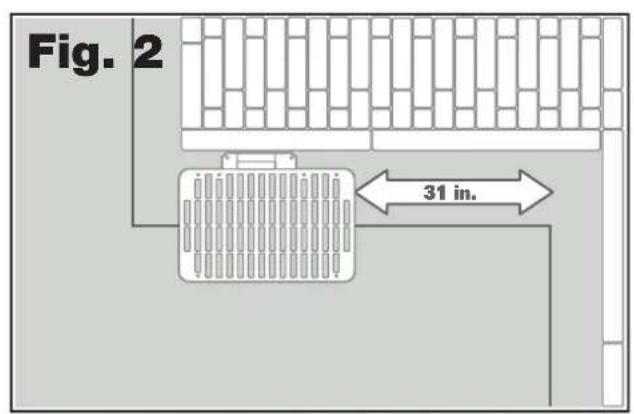

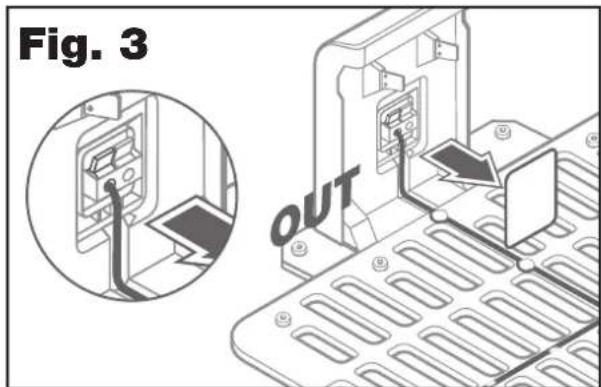

2. Para el alambre limítrofe que entra en la estación de carga:

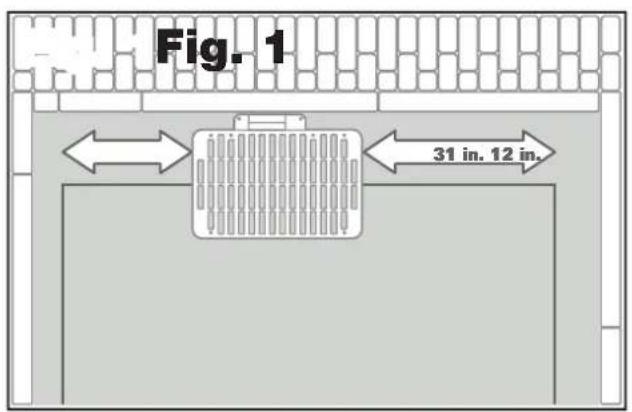

- Debe haber un mínimo de 79 cm de alambre que va recto hacia la estación (Fig. 1, Fig. 2).

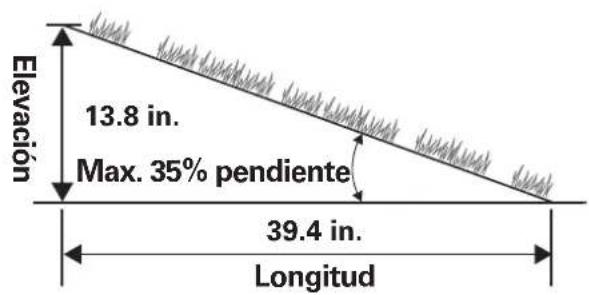

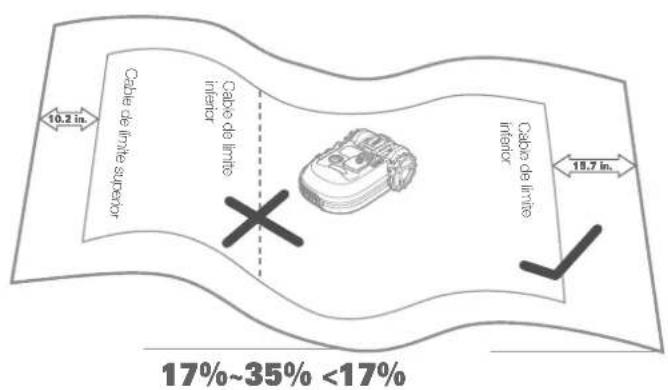

4. Colocación de cable de límite sobre pendientes

Landroid puede manejar taludes y pendientes hasta 35 % o 20°. Asegure que cuando coloque el alambre limítrofe, no lo coloca en el fondo del talud o pendiente de 17-35 % para que considere la fuerza gravitacional extra que el Landroid tendrá que superar. 31 in. 12 in. Fig. 1Fig. 1 31 in. Fig. 2

Cable de límite superior Cable de límite inferior Cable de límite inferior Fig. 3

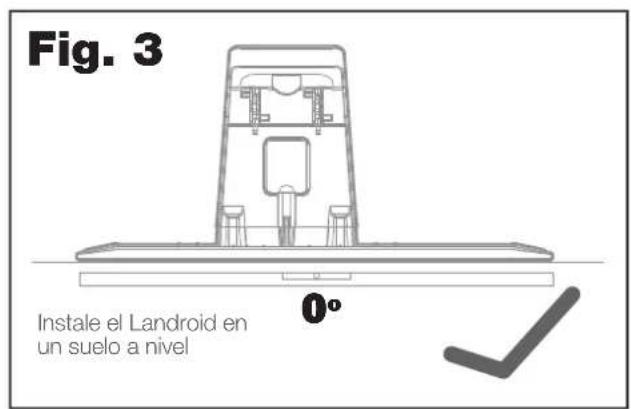

Longitud Elevación Max. 35% pendiente Instale el Landroid en un suelo a nivel3. Lista de estaciones de carga:A. Dentro del alcance de un tomacorriente de CA (se recomienda un tomacorriente con GFCI).B. En la sombra (si es posible).C. Camino recto en la entrada; camino recto en la salida si es necesario (Fig. 1, Fig. 2).D. Terreno plano (Fig. 3).E. Sin aspersores de irrigación cercanos.85

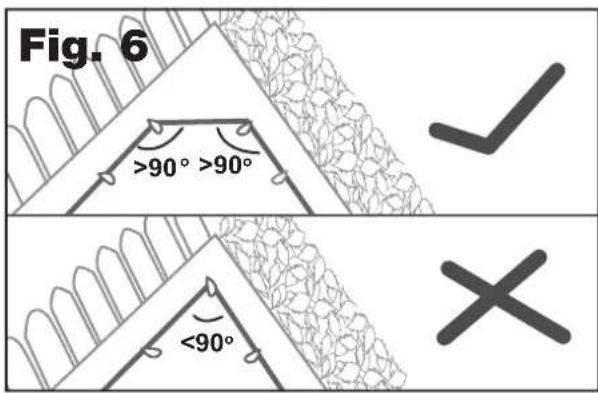

5. Línea de límite de planificación

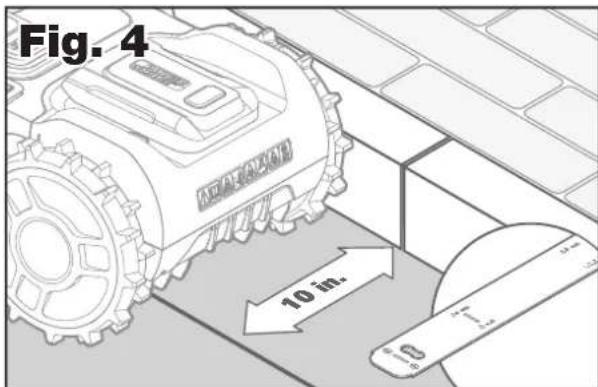

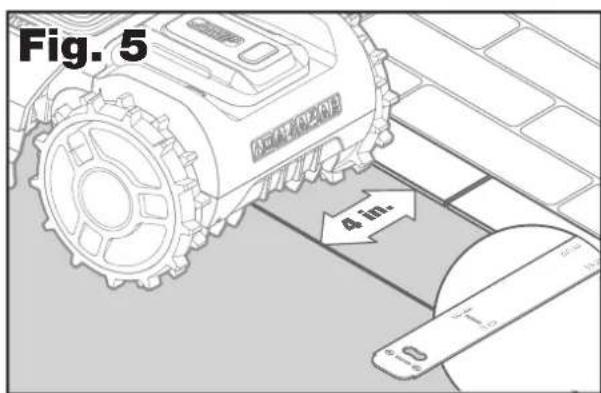

Los cables deben colocarse a una distancia del borde del césped. La distancia varía en función del contenido del otro borde lateral. Diferentes partes del césped pueden tener diferentes situaciones:A. Si el borde del césped cerca del paso: mantener la línea 10 in . del borde.B. Si el borde del césped es adyacente a un camino de la misma altura: mantenga la línea 4 in. (desde el borde.C. Si el borde del césped limita con una piscina: mantenga el cable por lo menos a 12 in. desde el borde. (figura 3) Si un lado de sus césped limita con el césped de un vecino que tenga una podadora robótica en uso, coloque su cable por lo menos 39in. de distancia del cable del vecino para evitar posible interferencia.0 in.alambre de límite Fig. 2 Fig. 1

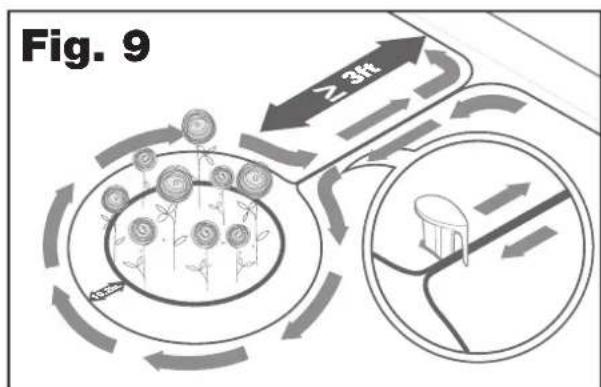

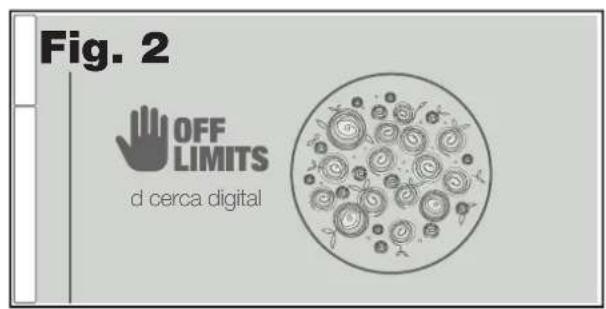

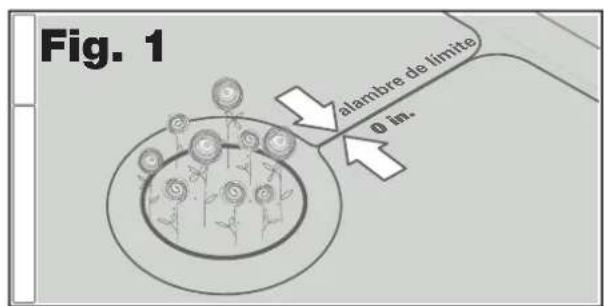

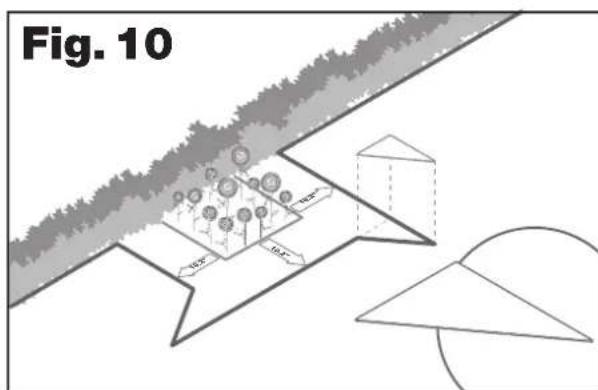

7. Identificar obstáculos

Landroid está equipado con un sensor de choque que le permite a usted evitar rodear todos los obstáculos con el alambre limítrofe. Lan- droid puede chocar levemente con obstáculos sólidos como árboles y muebles sin perjuicio. Si su césped tiene diversos obstáculos como empedrados y árboles, recomendamos comprar el accesorio ACS (Control anticolisión) Landroid que ayuda a guiar al Landroid alrededor de obstáculos en vez de chocar con ellos.d cerca digitalPATRULAR SU CÉSPED Landroid está diseñado para gestionar los céspedes más complejos. Inspeccione visualmente su césped para que pueda instalar lalínea de límite sin ningún problema.6. Identificar áreas fuera de los límites No quieres que Landroid corte flores, se sumerja en el agua o se imovilice en las raíces de los árboles que están sobre el suelo. Localice estas áreas y rodeándolas con alambre de límite para evitar que Landroid acceda a ellas. El alambre limítrofe es un lazo simple que comienza en la estación de carga, rodea su patio, y después termina de vuelta en la estación de carga. Para excluir las áreas fuera de límite, el alambre deberá desviarse en un ángulo recto del perímetro exterior del patio, dirigirse hacia el área, y después colocarse en una trayectoria en sentido antihorario alrededor del área, como se muestra debajo en la Fig. 1. Después el alambre regresaría hacia el perímetro del patio, y se asegura que no haya separación entre el tramo del alambre que va hacia el área fuera de límite y el que viene desde esta. Esto asegura que la cortadora de césped no “verá” esta sección del alambre y pasará sobre ella mientras corta el césped. Este ejercicio no implica cortar el alambre de ninguna manera, y aún mantiene un lazo continuo. Una alternativa ideal es comprar el accesorio de Cerca digital para fuera de límite del Landroid. Con esta opción, usted sencillamente rodea el área fuera de límite con las bandas magnéticas provistas. Estas no tienen que conectarse al alambre limítrofe. La Cerca digital para fuera de límite también es ideal para proteger elementos estacionales (p. ej., una cama elástica o área de fogata). 10 in. 4 in. 12 in.

AHORA RODA TUS MANGAS. CUANDO SE HACE, SE HACE! Ahora que ha planificado la instalación de cada detalle, está listo para actuar. Antes de comenzar, es posible que desee utilizar el cortacés- ped viejo para limpiar el césped por última vez y facilitar la instalación. 1. Arregla la estación de carga en la ubicación seleccionada.A. Fije la base al piso con la llave Allen suministrada (a través de la llave Allen incluida) (Figura 1)B. Si la base se coloca sobre una superficie dura, fíjela con el tapón y el tornillo de retención (no incluido) 2. Conecte un extremo de la línea de límite a la estación de cargaA. Pele el extremo del cable con unas tijeras (Figura 2)B. Abra la puerta de plástico e inserte el extremo pelado en la abrazadera izquierda roja (Figura 3)C. Pase los cables a través de los rieles de la base como se muestra en la Figura 33. Coloque la línea de límite alrededor de su césped A. Use el medidor de distancia del alambre suministrado (artículo K) para asegurar que el alambre limítrofe esté a la distancia apropiada del borde del patio.B. Si hay un escalón en el borde de su césped, mantenga el alambre a 25 cm de él (Fig. 4).C. Si el borde está a ras con el césped, mantenga el alambre a 10 cm del borde (Fig. 5). D. Cuando coloque el límite en las esquinas, asegure que el ángulo de la esquina del alambre sea mayor de 90° (Fig. 6). Esto asegurará que el sensor de límite pueda detectar correctamente el alambre. Fig. 1 Fig. 3 Fig. 2 Fig. 3 Fig. 2 4 in. 10 in. 26 cm10 cm10,2 inch.4 cm 26 cm10 cm10,2 inch. 4 cm Fig. 4 Fig. 5 Fig. 4 Fig. 5 4 in. 10 in. 26 cm10 cm10,2 inch. 4 cm 26 cm10 cm10,2 inch.4 cm Fig. 4 Fig. 5 Fig. 4 Fig. 5 Comenzar <90

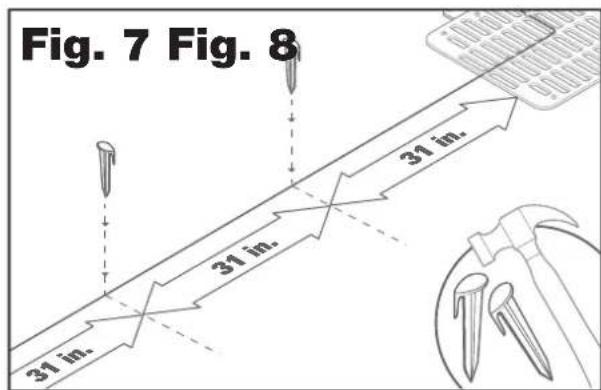

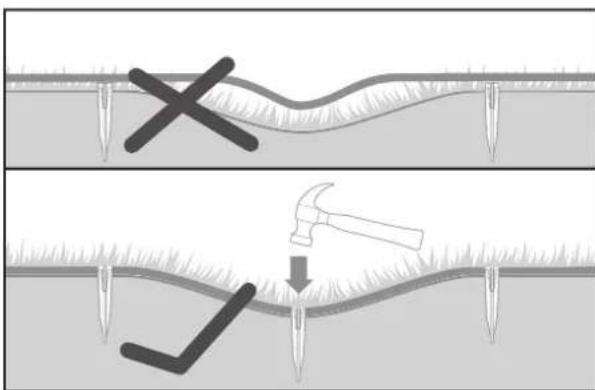

4. Usa clavos para asegurar los cables al suelo.

A. Separe las estaquillas aproximadamente 60 - 90 cm una de otra (Fig. 7). Para las esquinas y los giros, así como también las depresiones en el patio, esta separación se debe reducir según sea necesario. B. Asegúrese de que las estaquillas se clavan completamente hasta el suelo para asegurar que no haya una separación entre el alambre y el suelo (Fig. 8) y que el alambre no está flojo. Las cuchillas de la cortadora de césped podrían atrapar cualquier alambre suelto y posiblemente cortarlo.6. Método de Bertelsen: Giros perfectos de 90° con esta sencilla técnica de trazadoNota: Este método es aplicable solamente para esquinas de ángulo recto exterior.A. La regla de Bertelsen suministrada (Artículo L) actúa como una plantilla para la forma del alambre limítrofe.B. Coloque la regla en el suelo 25 cm después de la esquina exterior (Fig. 10).C. Usando la regla como una guía, coloque el alambre limítrofe alrededor del borde de la regla. 31 in. 31 in. 31 in. Fig. 7 Fig. 8 5. Excluya cualquier área fuera de límite, si es necesarioA. Coloque el alambre limítrofe según las instrucciones hasta que llegue cerca del área fuera de límite. B. Cuando pueda, haga un giro de 90° a la izquierda con el alambre de manera que la dirección del alambre sea directamente hacia el área fuera de límite (Fig. 9) C. Rodee el área con el alambre, asegurando mantener los 25 cm apropiados de distancia desde el borde del área de acuerdo con la Fig. 4. Asegure mantener una distancia mínima de 90 cm desde el borde del alambre limítrofe del perímetro (Fig. 9). D. Coloque siempre el alambre en sentido horario alrededor del área fuera de límite. No cumplir con esta regla podría provocar un comportamiento errático de la cortadora de césped hasta, incluso, que la cortadora de césped cruce hacia el área fuera de límite. E. Cuando haya rodeado completamente el área fuera de límite y el alambre haya llegado nuevamente al punto inicial del lazo, retorne el alambre hacia el límite del perímetro colocando el alambre a lo largo de la misma trayectoria que siguió para llegar al área fuera de límite. Es crucial que no haya separación entre estos dos alambres (detalle en la Fig. 9). Consejo: Use la misma estaquilla del alambre para asegurar ambos alambres. Esto asegurará que no haya separación entre los alambres.F. Consulte la pág.18 para consejos sobre la creación de un área fuera de límite. Fig. 9 3ft 10.2in. Comenzar 10.2”10.2” 10.2” Fig. 1088

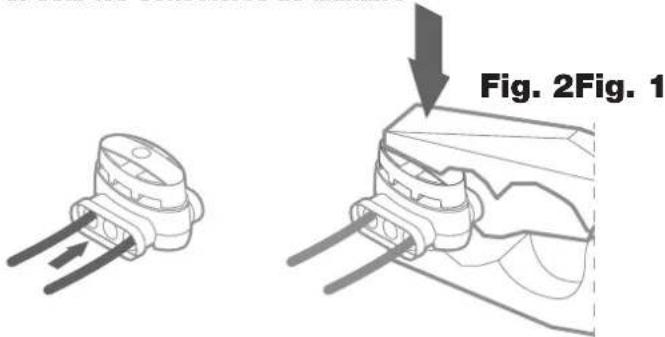

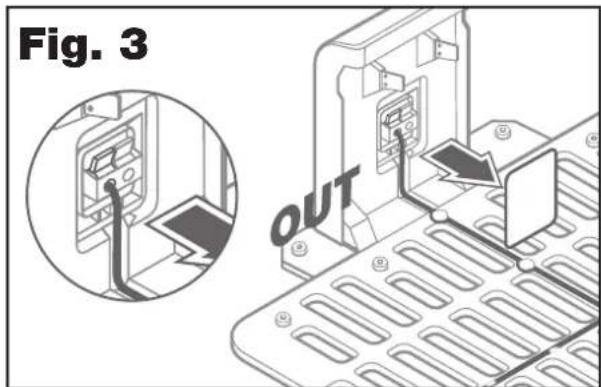

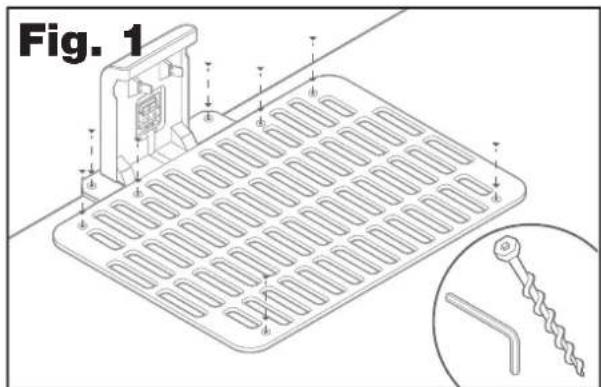

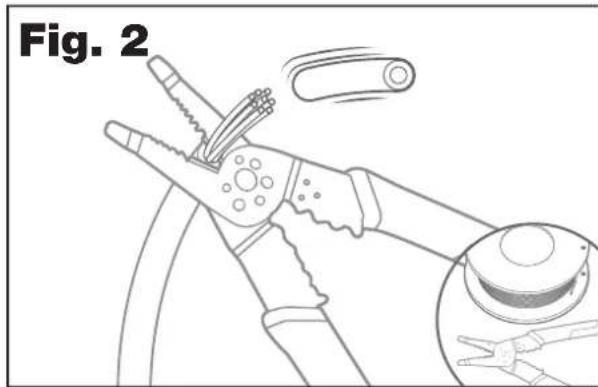

Fig. 2Fig. 1 Comenzar Con el Landroid se incluyen dos pequeños conectores herméticos de alambre limítrofe (Artículo B). Estos se pueden usar para lo siguiente: A. Cuando su césped es muy largo, se necesitan bordes adicionales para completar la instalación. No exceda los 984 pies de la línea límite: esta es la longitud máxima del perímetro de la línea límiteB. Cuando accidentalmente corta la línea de límite, necesita corregirla. C. Cuando decida volver a editar el jardín en el futuro y necesite modificar la instalación de la línea de límite original Uso correcto de los conectores de alambre limítrofe A. Inserte los extremos del cable en cualquiera de los dos orificios del conector; no se requiere pelado B. Inserte el cable completamente hasta que los ambos extremos de cable sean visibles sean visibles en el otro lado del conector. C. Presione firmemente el conector usando un par de alicates. Asegúrese de que la mordaza azul está asentada completamente en el cuerpo del conector. Compruebe que los alambres están conectados firmemente tirando suavemente de ellos. Si cualquiera de los extremos del alambre sale, entonces el proceso de retención se debe repetir. Atención: No se recomienda simplemente empalmar los cables de borde con cinta aislante o uso de terminales de tornillo para la conexión. Un circuito abierto puede ocurrir después de un período de tiempo ya que el cable se oxide por la humedad del suelo. 8. Usar los Conectores de alambre7. Complete el lazo del límite del perímetroUna vez que haya terminado de colocar el alambre alrededor del perímetro de su césped, arribará de vuelta a la estación de carga.A. Coloque el alambre en la guía de la estación de carga, hasta la mordaza negra (Fig. 11).B. Corte el exceso de alambre y pele el extremo con un par de cortaalambres.C. Inserte el extremo desnudo en la mordaza de alambre negra de la derecha. No debe haber un exceso de alambre colgando de la cubierta de los terminales. Esto puede provocar el acoplamiento incorrecto de la cortadora de césped.

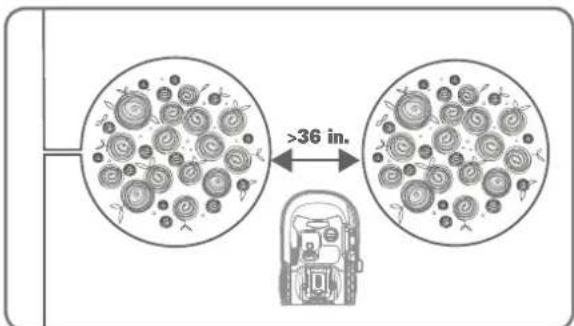

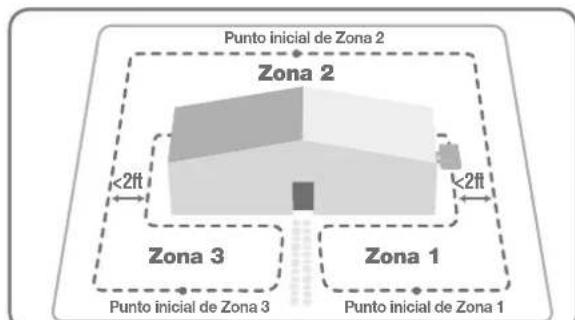

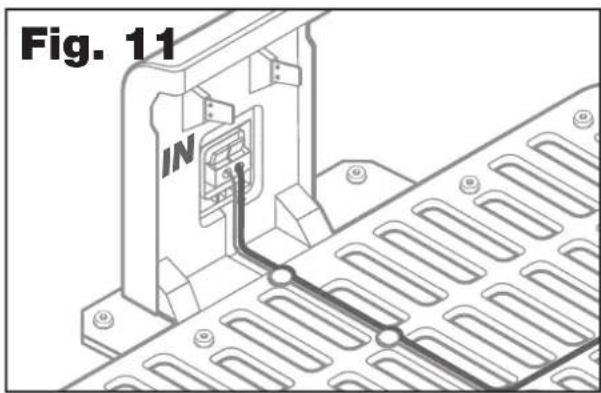

Fig. 11 >36 in.9. Zonas Si su patio tiene más de un área y estas áreas están separadas por una abertura o corredor estrecho (vea la figura debajo), entonces puede ser necesario establecer zonas definidas por el usuario para ayudar al Landroid a alcanzar cada parte de su patio. El término estrecho se define como cualquier pasaje que sea menor de 60 cm de ancho. Una zona es esencialmente un punto inicial a lo largo del alambre limítrofe hacia el que se traslada el Landroid antes de comenzar a cortar el césped. Esto permite a la cortadora de césped ir hasta esas áreas difíciles de alcanzar. Estos puntos iniciales se definen como una distancia desde la estación de carga hasta el punto inicial de la zona. Una vez que se definen los puntos iniciales, también podrá definir la frecuencia con la que el Landroid se traslada hasta cada punto inicial. Esto permitirá que el Landroid se traslade hasta las áreas difíciles de alcanzar con mayor frecuencia, y asegurará que corte el césped de cada centímetro cuadrado de su patio. Hay que definir la frecuencia de la zona porque el Landroid no permanece dentro de una zona específica durante una cantidad especificada de tiempo. Una vez que el Landroid comienza a cortar el césped desde un punto inicial de la zona particular, cortará el césped aleatoriamente de acuerdo con su algoritmo normal. Las zonas se configuran por medio del panel de control o de la aplicación Landroid.Zona 3Zona 2Punto inicial de Zona 2Punto inicial de Zona 1Punto inicial de Zona 3Zona 1 Área principalSegunda área <2ft<2ft Sin separación entre los alambres Fig. 1Fig. 189

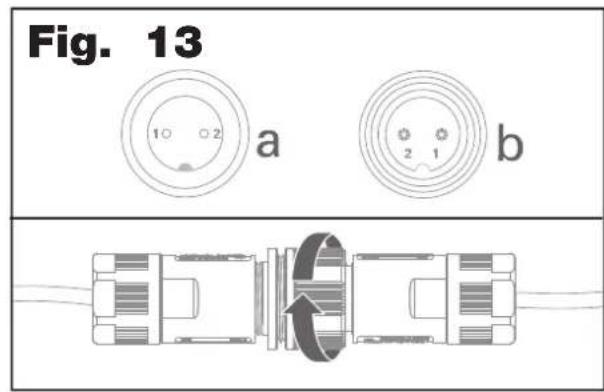

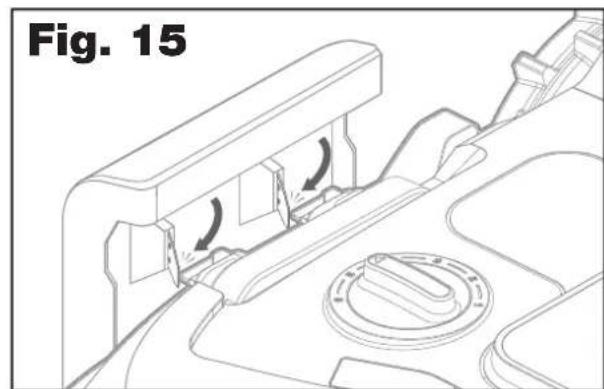

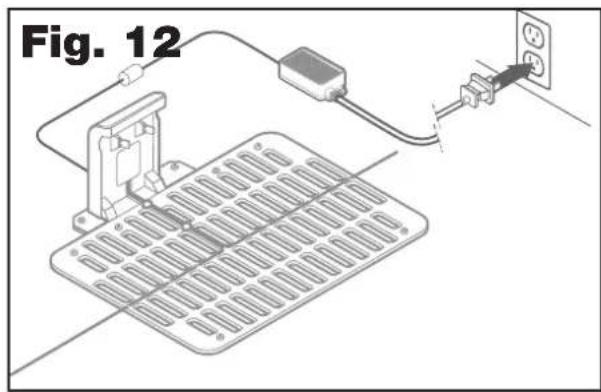

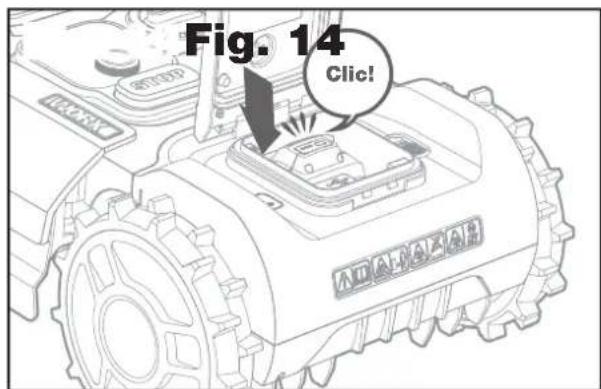

Comenzar10. Pasos finales Solamente quedan unos pasos más por seguir:A. Conecte la estación de carga al tomacorriente de CA (Fig. 12). B. Conecte el cordón de alimentación de la estación de carga a la fuente de alimentación alineando la muesca en el conector del cordón de alimentación (a) con el riel en el conector del adaptador (b). (Fig. 13).C. Cuando se instale y conecte correctamente, la luz LED en la estación de carga estará verde. D. Si la luz LED está roja, compruebe que los extremos del alambre limítrofe están sujetos correctamente en la estación de carga. Si el problema persiste, asegúrese de que el alambre limítrofe alrededor de su césped no está roto. Si se usaron conectores del alambre, compruebe estas conexiones para asegurarse de que hay contacto eléctrico.E. Abra la parte trasera del Landroid e inserte la batería Power Share™ en la ranura hasta que haga clic (Fig. 14) F. Coloque el Landroid en la estación de carga y asegure que los terminales de carga del Landroid tienen contacto firme con las paletas de la estación de carga (Fig. 15). Las paletas deben estar en un ángulo de 45° para asegurar la carga correcta. La luz LED parpade- ará verde cuando se conecte correctamente. La luz se pondrá verde fijo cuando se cargue completamente. G Deje que el Landroid cargue completamente la batería antes del uso. Mientras el Landroid se carga, sería un buen momento para descargar y conectar el Landroid a la aplicación.Clic! Fig. 14Fig. 14 Fig. 15 Fig. 12 Fig. 1390

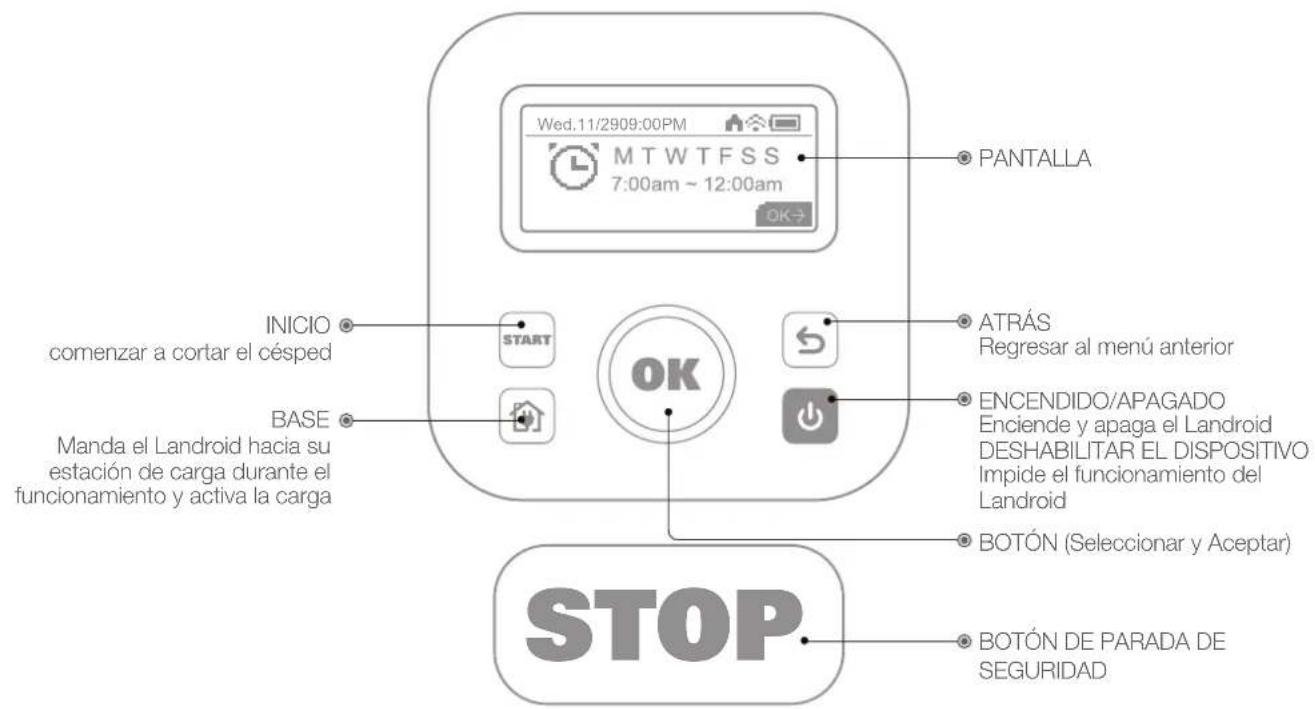

Wed.11/29 09:00PM STOP COMENZAR A LANDROID POR PRIMERA VEZ. Familiarizado con el panel de control El panel de control de Landroid proporciona características clave en un diseño minimalista. Para funcionalidad y características avanzadas, descargue la aplicación Landroid gratis. Lea y comprenda todas las instrucciones de seguridad antes de arrancar el Landroid A. Se recomienda que arranque el Landroid desde la estación de carga después de cargar completamente. B. Presione hasta que la pantalla se ilumine. C. Gire el botón en sentido horario para seleccionar el PIN predeterminado "0000". Presione brevemente para seleccionar cada número. La pantalla mostrará "Código PIN OK". D. Presione , después presione . Landroid comenzará a cortar el césped. E. Usted puede detener el Landroid en cualquier momento presionando . F. Para mandar el Landroid hacia la estación de carga, presione , después presione .

LANDROID CONTROL PANEL

Funciones y características en el Panel de Control ATRÁS Regresar al menú anterior ENCENDIDO/APAGADO Enciende y apaga el Landroid

DESHABILITAR EL DISPOSITIVO

Impide el funcionamiento del Landroid BOTÓN (Seleccionar y Aceptar)

SEGURIDAD PANTALLA BASE Manda el Landroid hacia su estación de carga durante el funcionamiento y activa la carga INICIO comenzar a cortar el césped Wed.11/29 09:00PMWed.11/29 09:00PMGeneral settingLanguageTime formatDate formatSet time Solo para referencia

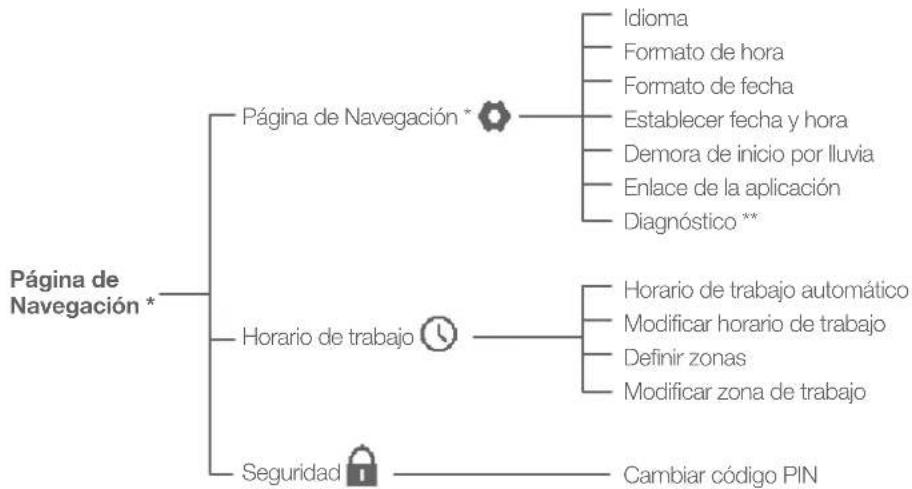

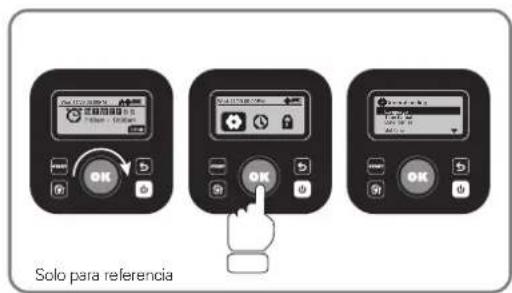

Gire en sentido horario para seleccionar entre Ajustes generales, Horario de trabajo y Seguridad. Presione para seleccionar Ajustes generales , horario de trabajo o seguridad , y presione una vez para aceptar. Para regresar uno, presione la tecla Atrás. Use el mismo método para realizar las acciones que siguen. Comenzar91

3. Establecer una programación

Siguiendo las mismas instrucciones que para la fecha y hora, use para seleccionar el día de la semana y establecer la hora para programar el Landroid. El corte de los bordes también puede habilitarse/deshabilitarse para cada día. Gire en sentido antihorario para activar los ajustes. Para una manera más rápida de programar, se recomienda descargar la aplicación Landroid.

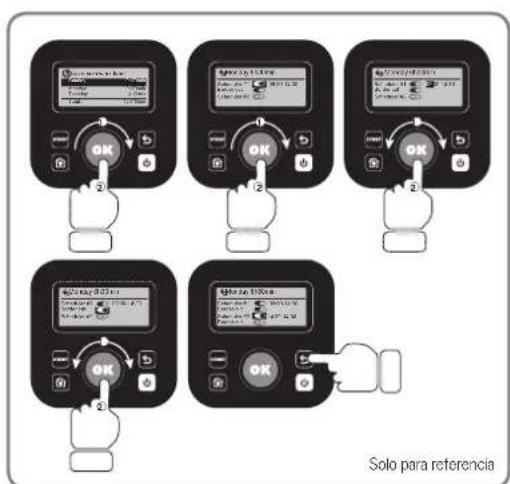

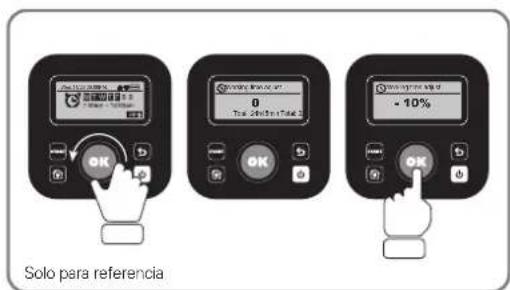

4. Modificar horario de trabajo

Esta característica posibilita un ajuste rápido del horario de trabajo diario sin tener que cambiar horarios de trabajo para cada día individual. Por ejemplo, si desea aumentar el programa de trabajo total para compensar una mayor velocidad de crecimiento durante el pico de la temporada de corte del césped, sencillamente gire hasta un aumento porcentual positivo apropiado. Inversamente, si desea disminuir horario de trabajo total para compensar la mitad posterior de la temporada de corte del césped cuando disminuye la velocidad de crecimiento, sencillamente gire hasta una disminución porcentual negativa apropiada. Estos ajustes también pueden regularse por medio de la aplicación. Este ajuste sigue un simple cálculo: DWT x [1+ (WT%/100)] = TWT DWT = Horario de trabajo diario WT% = Ajuste porcentual del Tiempo de trabajo TWT = Horario de trabajo total Ejemplo: Usted desea disminuir el programa actual de 5 horas por día, L-V, en 30 %. Gire OK hasta que en la pantalla se lea "-30 %".Esto restaría 30 % del horario de trabajo actual para dar: (300 min) x [1 - (30/100)] = 210 minutos (3.5 horas) por día. Wed.11/29 09:00PM Working time adjustTotal: 24h45min Total: 22h16min - 10% Working time adjust Solo para referencia

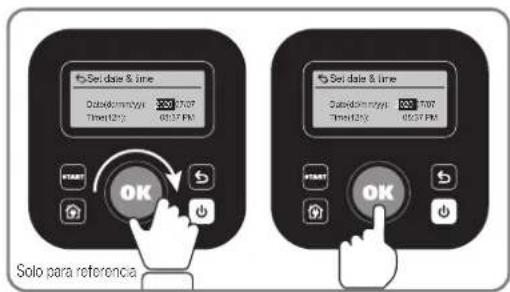

2. Establecer fecha y hora

• Se actualiza continuamente de acuerdo con la versión del software. ** Para servicio posventa solamente Página de Navegación * Horario de trabajo Seguridad Página de Navegación * Idioma Formato de hora Formato de fecha Establecer fecha y hora Demora de inicio por lluvia Enlace de la aplicación Diagnóstico ** Horario de trabajo automático Modificar horario de trabajo Definir zonas Modificar zona de trabajo Cambiar código PIN Comenzar92

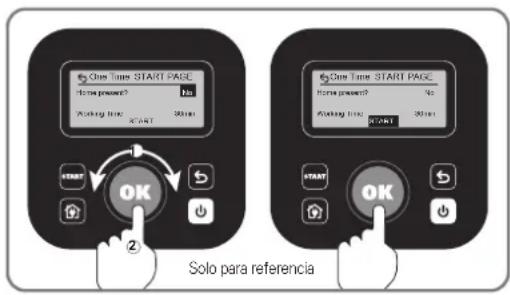

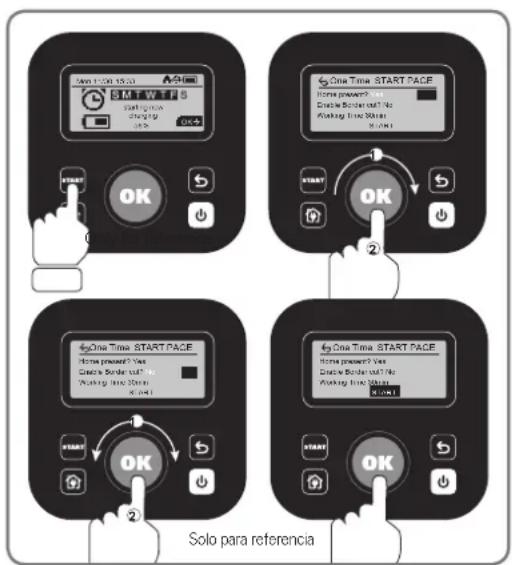

5. Programador de una vez

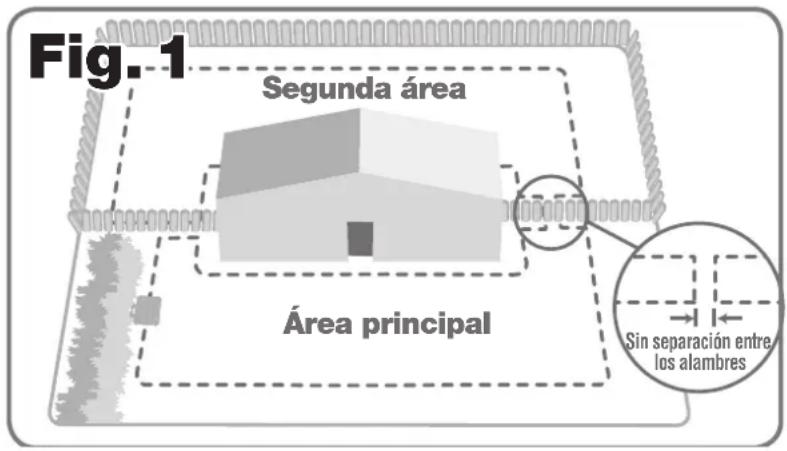

Si su patio está dividido en dos áreas por una cerca, entonces la función Programador de una vez puede usarse para cortar el césped de la segunda área que no tiene la estación de carga. Esta característica elimina la necesidad de una estación de carga distinta para cada área. Por ejemplo, si tiene un patio trasero cercado, usted tendría un área de patio trasero y un área de patio delantero. Aun cuando haya dos áreas distintas, aún habrá solamente un lazo de alambre limítrofe. El alambre limítrofe se tendrá que configurar similar al de la Fig. 1. Pase el alambre limítrofe por debajo de la cerca para conectar los dos límites, sin dejar separación entre los alambres que conectan cada área (vea detalle en la Fig. 1). Esencialmente, está implementando el mismo concepto como lo haría cuando excluye áreas fuera de límite como en la sección 5. (Excluya cualquier área fuera de límite, si es necesario). La única diferencia es que el área es externa en vez de interna con respecto al límite de la primera área. Siga estas instrucciones para cortar el césped del área sin la estación de carga: A. Encienda el Landroid y colóquelo dentro del área de cortar el césped. B. Presione rápidamente tres veces. C. Gire para seleccionar "¿Base presente?- NO". Presione brevemente una vez para confirmar. D. Seleccione el horario de trabajo girando hasta que "Horario de trabajo" esté seleccionado. Presione brevemente, y después gire para seleccionar los horarios de trabajo predefinidos. Presione brevemente para confirmar. E. Gire para seleccionar y presione brevemente. Landroid comenzará a cortar el césped. Siga estas instrucciones para cortar el césped del área con la estación de carga: A. Encienda el Landroid y colóquelo dentro del área de cortar el césped. B. Presione tres veces rápidamente. C. Gire en sentido horario para seleccionar “¿Base presente?-SÍ/NO” (En dependencia de si la estación de carga está en el área o no) y presione brevemente para aceptar los ajustes. La palabra seleccionada estará parpadeando y presione brevemente para confirmar. D. A continuación, gire para seleccionar “HABILITAR corte de bordes- Sí/no” (si va a cortar los bordes o no) y presione brevemente. La palabra seleccionada estará parpadeando y presione brevemente para confirmar. Después use el mismo método para completar “horario de trabajo”. E. Y después gire en sentido horario para seleccionar “Iniciar” y presione brevemente para comenzar a cortar el césped. Comenzar One Time START PAGEHome present? YesSTARTEnable Border cut? NoWorking Time 30minOne Time START PAGEHome present? YesSTARTEnable Border cut? NoWorking Time 30min

Solo para referencia Zona 3 Zona 2 Punto inicial de Zona 2 Punto inicial de Zona 1 Punto inicial de Zona 3 Zona 1 Área principal Segunda área <2ft<2ft Sin separación entre los alambres Fig. 1Fig. 193

1. Descarga la aplicación

Primero descargue la aplicación Landroid gratis. Encuéntrela en las tiendas de aplicaciones de Android o Apple buscando "Worx Landroid" o mediante el escaneo de los códigos QR provistos aquí al lado.

2. Asegúrate de tener:

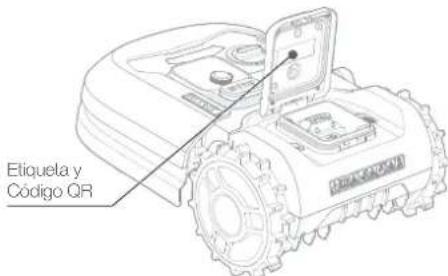

A. La SSID y la contraseña de su red Wi fi / función Bluetooth en su teléfono inteligente. B. Número de serie del Landroid: puede encontrarlo en la etiqueta debajo de la puerta de la batería trasera de la máquina. Si no desea teclear el Número de serie de 20 dígitos, puede sencillamente escanear el código QR al lado del Número de serie con su teléfono inteligente cuando se le indique en la aplicación. 3.Compruebe sus ajustes Conexión Wi fi A. Landroid funciona con señal Wi fi de 2.4 GHz solamente. No se admiten las señales con frecuencia de 5 GHz. B. Asegúrese de que su teléfono inteligente está conectado a su red Wi fi doméstica. C. Asegúrese de que la distancia entre su Landroid, su teléfono inteligente y su enrutador es tan pequeña como sea posible durante la conexión. Consejo: cuando el Landroid se mueve hacia un área de su césped con señal Wi fi débil o sin señal, las alertas desde la aplicación se recibirán solamente cuando el Landroid regrese a un área con buena señal. Conexión Bluetooth A. La función Bluetooth en su teléfono inteligente está activada. B. Asegúrese de que su Landroid esté dentro de la distancia conectable. Etiqueta yCódigo QR Comenzar

CONECTA LANDROID A INTERNET

Por qué elegir conectar Landroid? Su Landroid puede conectarse por Wi fi o Bluetooth Landroid es un dispositivo de IoT (Internet de las cosas).Para conseguir la funcionalidad completa de su Landroid y mantenerlo actualizado con el software más reciente, debe estar conectado a la internet por medio de su red Wi fi. Consulte nuestra política de privacidad en https://www.worx.com/privacy-policy.94

MANTENIMIENTO Su Landroid trabaja duro y necesita que lo limpie y compruebe en intervalos regulares para asegurar que está funcionando a la máxima eficiencia. Esta sección le ayuda a mantener el Landroid en buena forma de manera que pueda durar años sin problemas. Apague la máquina y retire la batería antes de realizar cualquier reparación o mantenimiento. Cuchillas A. El disco que gira las cuchillas rota tanto en sentido horario como en sentido antihorario aleatoriamente para usar los dos filos de las cuchillas y minimizar la frecuencia de sustitución de las cuchillas.B. Cada cuchilla de corte durará hasta 2 meses cuando se programe para cortar el césped todos los días.C. Compruebe siempre para que vea si las cuchillas están desconchadas o dañadas y sustitúyalas si es necesario. D. Cuando las cuchillas de corte están melladas y desgastadas, se deben sustituir con las cuchillas de repuesto suministradas con su Landroid. También hay cuchillas de repuesto disponibles.ADVERTENCIA! Cierre el Landroid, quite la batería y use guantes protectores antes de limpiar, ajustar o reemplazar la cuchilla. Siempre use guantes protectores.1. Reemplazar las cuchillasRetire la batería (Figura 1) y gire suavemente la Landroid (Figura 2)Use un destornillador para retirar los tornillos de las cuchillas. (Figura 3-4)Atornillar firmemente las nuevas cuchillas. (Figura 5-6)

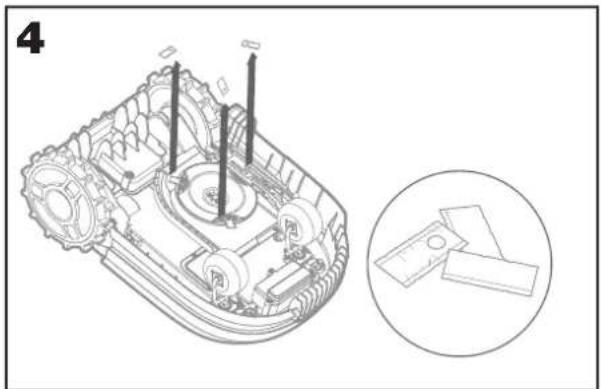

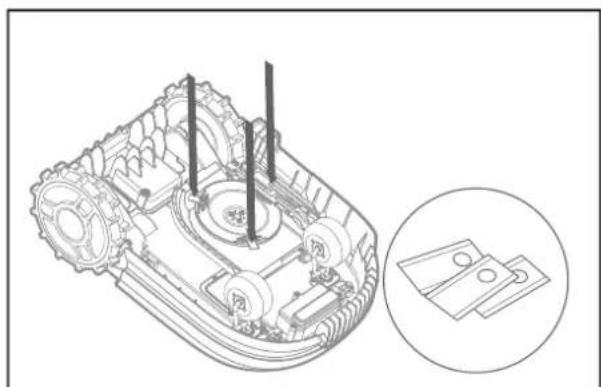

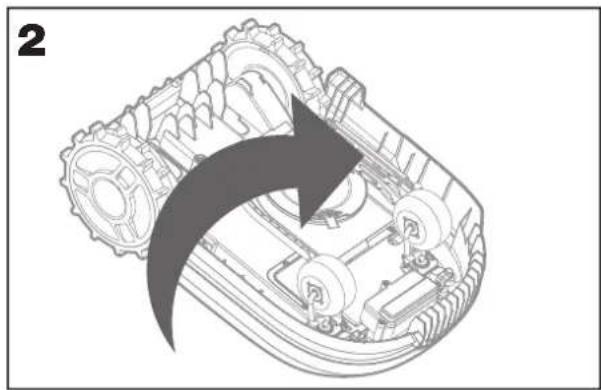

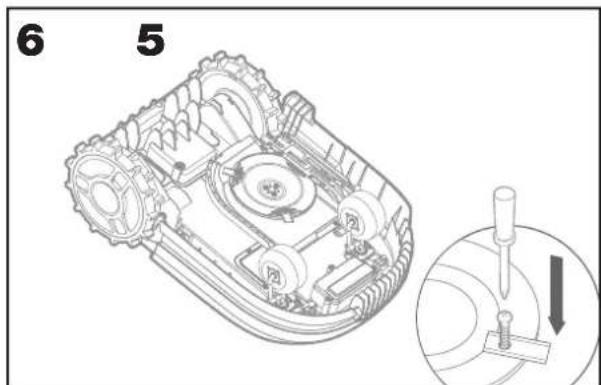

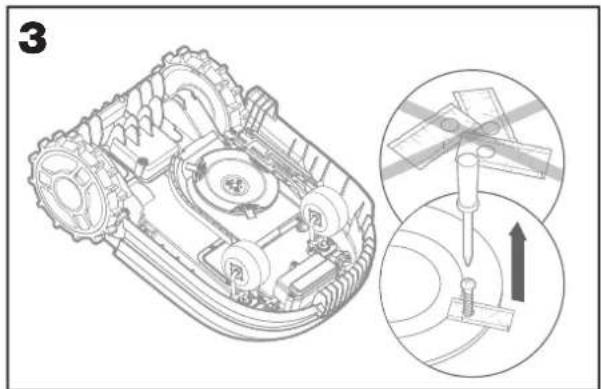

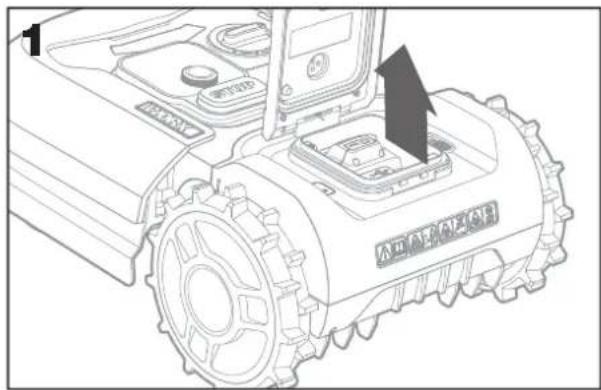

Atención: Al instalar cuchillas nuevas, asegúrese de reemplazar todas las cuchillas. Utilice siempre tornillos nuevos al instalar la cuchilla. Esto es importante para asegurar que la cuchilla mantenga y equilibre el discode rotación de la cuchilla. El no usar tornillos nuevos puede causar consecuencias graves. Importante: Después de atornillar la cuchilla en el disco de cuchillas, asegúrese de que la cuchilla pueda girar libremente. Limpieza Su Landroid se debe limpiar regularmente. Esto ayuda a mantenerlo en buen estado. El exceso de suciedad, restos y de acumula- ción de hierba del diario corte del césped puede provocar un rendimiento no óptimo. Apague el Landroid y retire la batería antes de la limpieza. Atención: Asegúrese de que la cubierta de la batería está cerrada cuando enjuague su Landroid. ¡ADVERTENCIA! ¡Su Landroid se puede enjuagar solamente usando una manguera! NO use una lavadora de alta presión para su Landroid. El agua a alta presión puede penetrar los sellos y dañar partes electrónicas y mecánicas.

1. Limpieza de la parte superior del cuerpo.

A. Limpiar con una botella de spray llena de agua. No utilice disolventes ni abrillantadores. B. Limpie la suciedad acumulada con un cepillo o un paño limpio

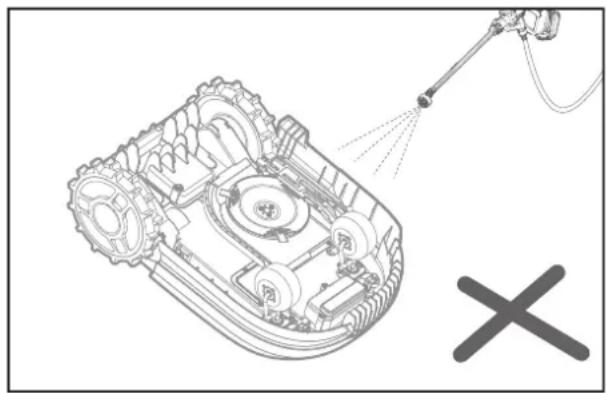

A. Voltee el Landroid al revés. B. Use un cepillo para eliminar los trocitos de restos y hierba. C. Tenga cuidado de no tocar las cuchillas con sus manos. Use guantes para protección. D. Limpie el disco de cuchillas, el chasis y la(s) rueda(s) delantera(s) meticulosamente con un cepillo blando o trapo mojado E. Gire el disco de cuchillas para asegurar que gira libremente. Retire cualquier obstrucción para evitar daños al disco de cuchillas. F. Compruebe que las cuchillas rotan libremente alrededor de los tornillos fijadores. Retire cualquier obstrucción.

3. Limpieza de las ruedas motrices

A. Retire el lodo de las ruedas traseras con un cepillo para asegurar buena tracción de las ruedas.

4. Borrar los contactos de carga

A. Use un paño para limpiar el lápiz en la base de cargamiento y la tira de carga en el Landroid. B. Retire regularmente los restos de césped o los residuos acumulados alrededor del lápiz de contacto y la tira de carga para asegurarse de que el Landroid se cargue correctamente cada vez. Carga El central de Landroid es su batería Worx-PowerShare de iones de litio de 20V. A. Para guardar correctamente la batería, asegúrese de que esté completamente cargada y manténgala en un lugar fresco y seco. B. La temperatura de funcionamiento recomendada de Landroid está entre 34-131°F (0-55°C) C. La vida útil de la batería Landroid depende del tiempo de uso diario y del tiempo de uso durante el corte. Almacenamiento Aunque Landroid está dise do y construido para sobrevivir a las condiciones climáticas más severas, se recomienda almacenarla en su cobertizo o garaje durante el invierno. Prepárese para la hibernación de invierno: A. Limpieza a fondo B. Cargue completamente la batería C. Apaga el poder Mantenimiento96

1. Regresando a trabajar en la primavera

Cuando es el momento de volver a empezar Landroid para la nueva temporada, por favor realice las siguientes comprobaciones: A. Actualiza la configuración de hora y fecha a través de app B. Si observa signos de oxidación en los contactos de carga de Landroid y la estación de carga, utilice un paño de lija de grado fino para limpiar C. Lleno de batería Landroid antes de la operación Actualizaciones del firmware Landroid ha estado mejorando continuamente y ofreciendo nuevas versiones de software de forma gratuita. Mantenga siempre actualizado el software Landroid para aprovechar al máximo su máquina.

1. Actualización inalámbrica (OTA)

Si su Landroid está conectado a su red Wi fi, usted puede revisar si hay nuevas actualizaciones de software abriendo la sección "Actualizar" en la aplicación. Asegúrese de que su Landroid tiene cobertura Wi fi cuando actualice.

2. Comprueba la versión del software que tienes

Para ver el número de la versión del software tiene que navegar hasta el submenú “Actualizar Firmware” de la aplicación.

3. Actualizaciones manuales

A. Si su Landroid no está conectado a su red Wi fi, aún puede actualizarlo a la última versión del software con una unidad de USB. B. Revise la página de su cuenta por medio de www.account.worxlandroid.com para que vea si hay publicada una nueva versión del firmware. C. Descargue la última versión del software. D. Asegúrese de que la unidad de USB está formateada con FAT32. E. Copie el fichero de software descargado a la unidad de USB. F. Asegúrese de que el Landroid está encendido. G. Ubique el Puerto USB que está dentro de la puerta de la batería. H. Inserte la unidad de USB en el puerto.

I. Coloque el Landroid en el césped nuevamente, dentro del alambre limítrofe.

J. Encienda el Landroid. La pantalla mostrará que el firmware está siendo actualizado. No retire la unidad de USB de la cortadora de césped hasta que se le indique que lo haga. K. Una vez que la carga haya terminado, la pantalla mostrará "Retire la unidad de USB". L. Una vez que retire la unidad de USB, la cortadora de césped reiniciará, y si es necesario, instalará cualesquiera otras actualizaciones que sean parte del paquete de software. Este proceso puede durar unos pocos minutos. Una vez que la actualización haya terminado, la pantalla pasará a la pantalla de introducción del PIN. NOTA: Asegúrese de que el Landroid está dentro del límite cuando reinicie el Landroid. Mantenimiento97

MENSAJE ACCIÓN DEL LANDROID

Cortando hierba Cortando hierba de acuerdo con la programación de corte del césped. Lloviendo El sensor de lluvia detecta agua. El Landroid regresará a la estación de carga y permanecerá allí hasta que el sensor esté completamente seco. Cuando el sensor esté completamente seco, el Landroid iniciará automáticamente la cuenta regre- siva de demora por lluvia y después regresará a cortar césped. Si desea que el Landroid corte el césped antes de que termine el contador de demora por lluvia, sencillamente apáguelo y después enciéndalo nuevamente. O puede eliminar completamente la demora por lluvia estableciendo el tiempo de demora por lluvia a cero. Yendo a la base Necesita recargar — mientras se traslada de vuelta a la estación de carga, la cuchilla de corte no funciona para ahorrar energía. Carga Se muestra ‘Cargando’ y el porcentaje de carga. Sin horario de trabajo programado En espera, se debe programar según sea necesario. Sin trabajo hoy En espera, comenzará de acuerdo con la programación de corte del césped. Trabajo del día terminado Buscando zona El Landroid está buscando un área determinada para cortar el césped basado en los parámetros modificados de zonas de trabajo. Carga completa El Landroid se ha terminado de cargar. Carga de emergencia El Landroid está cargando en un estado apagado.

A veces las cosas pueden ir mal. Afortunadamente el Landroid es suficientemente inteligente para decirle a usted si él está encontrando un problema, de manera que usted pueda arreglarlo. Si tiene dudas, visite nuestro sitio web en www.worx.com/landroid-support, donde encontrará videos útiles y más asistencia.

MENSAJE CAUSA ACCIÓN

¡Fuera del área de trabajo! Presione INICIO para restablecer. Landroid no puede encontrar la señal del alambre limítrofe.

1. Si el Landroid está realmente fuera de su área de trabajo: apague la

cortadora de césped, lleve el Landroid dentro del área de trabajo, encienda y presione iniciar.

2. Si se muestra el error asociado y la cortadora de césped está dentro del

límite Y el LED de la estación de carga es verde, entonces los alambres que entran en la estación de carga muy probablemente están invertidos, y deben intercambiarse. ¡PIN INCORRECTO! Vuelva a intentar. El código PIN es incorrecto. Introduzca el PIN correcto o restablezca su PIN. ¡Falla del motor de las cuchillas! Presione INICIO para restablecer. El disco de las cuchillas está bloqueado por un objeto, p.ej., una rama. Apague y retire la batería. Voltee el Landroid al revés y compruebe si hay algo que impida la rotación del disco de cuchillas y retire cualquier obstrucción. Voltee la cortadora de césped al derecho, y encienda. La cuchilla está sobrecargada por hierba gruesa densa. Apague. Lleve el Landroid a un área con hierba corta o regule la altura de corte a un ajuste más alto. Encienda. Referencia rápida98

MENSAJE CAUSA ACCIÓN

¡Falla del motor de las ruedas! Presione INI- CIO para restablecer. La rueda trasera está bloqueada de alguna manera. Apague y lleve el Landroid a un área libre de obstáculos. Encienda. Si el mensaje de error sigue en la pantalla, apague. Voltee el Landroid al revés y compruebe si hay algo que impida la rotación de las ruedas. Retire cualquier obstrucción, si es necesario, después voltee la cortadora de césped al derecho, y encienda. ¡Al revés! Presione INI- CIO para restablecer. Esto podría haber ocurrido cuando el Landroid entró en contacto con una superficie inclinada que hizo que se volcara. Voltee el Landroid al derecho y retire cualquier obstrucción que pudiera haber provocado que el Landroid se volcara. ¡Cortadora de césped atascada! Presione INICIO para restable- cer. El Landroid está atascado. También, si las ruedas traseras no se pueden mover y han intentado corregir el rumbo varias veces en un periodo corto, o el sensor de choque se ha activado varias veces en un periodo corto, esto provocará un error de atasco. Apague. Lleve el Landroid a un área de su césped libre de obstáculos, después en- cienda. Si el mensaje de error sigue en la pantalla: apague, voltee el Landroid al revés. Revise si hay algo que impide la rotación de las ruedas. Retire cualquier obstrucción, voltee el Landroid al derecho, encienda. ¡Cortadora de césped levantada! Presione INICIO para restable- cer. El Landroid ha sido levantado. También, si el sensor de elevación se ha activado varias veces en un periodo corto, esto provocará un error de elevación. Apague. Lleve el Landroid a un área despejada de obstáculos, encienda. Si el mensaje de error sigue en la pantalla: apague, voltee el Landroid al revés y compruebe si hay cualquier obstrucción que impediría el deslizamiento de las ruedas giratorias delanteras en el cuerpo de la cortadora de césped. Cuando la cortadora de césped se levanta, las ruedas giratorias deben caer desde el cuerpo de la cortadora de césped. Cuando se coloca de nuevo en el suelo a nivel, las ruedas giratorias deben deslizarse de vuelta en el cuerpo. Retire cualquier obstrucción si es necesario, después voltee la cortadora de césped al derecho, y encienda. ¡No hay alambre! Presione INICIO para restablecer. La máquina no puede encontrar la señal del alambre limítrofe. Si la luz LED está roja, compruebe si el alambre limítrofe está bien conectado a las mordazas de los terminales del alambre en la estación de carga. Si el problema persiste, compruebe que el alambre limítrofe no haya sido cortado. ¡Temperatura de la batería fuera de rango! Espere. La temperatura es demasiado alta (más de 55

C) o demasiado baja (menos de 0

durante la carga. Ubique la estación de carga en un área a la sombra o espere hasta que alcance la temperatura normal No se encuentra la estación de carga. Presione INICIO para restablecer. El alambre limítrofe sobrepasa su máxima longitud (300 m). Lleve el Landroid a la estación de carga. Si la longitud del alambre limítrofe sobrepasa el límite nominal, entonces la longitud del alambre se debe acortar. Referencia rápida99

• Antes de encender, siempre compruebe que el Landroid está dentro de su área de trabajo. Si no, el mensaje “¡Fuera del área de trabajo! Presione INICIO para restablecer” se mostrará. Este mensaje también se muestra cuando el Landroid está parcialmente pero no completamente dentro de su área de trabajo.

• Si por cualquier motivo —es decir, una fiesta, niños jugando...— usted desea aparcar su Landroid en la estación de carga: presione después . El Landroid irá a su estación de carga y permanecerá allí. Debe notar que el Landroid esperará ahora hasta la próxima sesión de corte de césped programada. Si desea reiniciarlo en cualquier momento, presione después para iniciar su Landroid.

• Si se produce un error repetidamente en la misma área de su césped, usted pudiera tener un problema con el alambre limítrofe de modo que debe consultar las instrucciones de instalación y comprobar que su instalación es correcta.

• Si su césped se divide en dos áreas distintas, conectadas por un corredor de menos de 90 cm de ancho, una de las cuales no tiene estación de carga: cuando el Landroid se queda sin carga, llévelo manualmente a la estación de carga.

• Si el Landroid funciona anormalmente una vez en un momento, restablézcalo apagándolo y retirando la batería durante 30 segundos, después reinícielo. Si el problema no se puede resolver, póngase en contacto con nuestro Servicio al Cliente para ayudarle.

SOLUCIÓN DE PROBLEMAS

Si su Landroid no funciona correctamente, siga la guía de solución de problemas debajo. Si el problema persiste, contacte el Servicio al Cliente.

SÍNTOMA CAUSA SOLUCIÓN

La luz LED en la estación de carga no se enciende. No hay energía. Compruebe que la estación de carga está conectada correcta- mente al cargador y el cargador está conectado a una fuente de alimentación adecuada. Luz roja en la estación de carga. El alambre limítrofe no está conectado. Compruebe que el alambre limítrofe ha sido conectado correctamente a la estación de carga. Compruebe que no hay roturas en el alambre limítrofe. El Landroid se enciende, pero el disco de cuchillas no gira. El Landroid está buscando la estación de carga. Esto es normal: cuando el Landroid necesita recargar, el disco de cuchillas no gira mientras esté buscando la estación de carga automáticamente. El Landroid vibra. El disco de cuchillas no está equilibrado.Las cuchillas pudieran estar dañadas. Compruebe las cuchillas y sustitúyalas si están dañadas. Retire los restos y objetos extraños de las cuchillas y del disco de cuchillas. Referencia rápida

MENSAJE CAUSA ACCIÓN

¡Cortadora de césped bloqueada! Con la ‘Función de Bloquear' habilitada, si su Landroid no recibe una señal desde su enrutador Wi fi durante 3 días, entonces se bloquea como una medida de seguri- dad. Esto pudiera ser porque su enrutador perdió su alimentación o porque usted cambió su enrutador Wi fi o proveedor de red. Vuelva a conectar el Landroid a la red Wi fi con la que se conectó originalmente. Si esto no es posible, contacte con el Servicio al Cliente.100

SÍNTOMA CAUSA SOLUCIÓN

La hierba se está cortando irregularmente. El Landroid no funciona suficientes horas por día para cortar la hierba. Pruebe añadir más horas a la programación de corte del césped. El área de corte del césped es demasiado grande para el tamaño de su Landroid. Pruebe disminuir el tamaño del área de cortar el césped. Las cuchillas están melladas, sin filo. Cambie todas las cuchillas de manera que se logre la máxima eficiencia de corte. La altura de corte se fijó demasiado baja para la longitud de la hierba. Suba la altura de corte y después bájela gradualmente. Hay hierba u otro objeto envueltos alrededor del disco de cuchillas. Compruebe el disco de cuchillas y retire cualquier hierba u otros objetos que pudieran impedir su rotación. Hay una acumulación de hierba en el disco de cuchillas o en la caja del bastidor del motor. Asegúrese de que el disco de cuchillas gira fácilmente. Si es necesario, puede quitar el disco de cuchillas y después retirar los restos. Su Landroid está dentro de su área de trabajo y el alambre limítrofe está conectado, pero en la pantalla dice ‘¡Fuera del área de trabajo! Presione INICIO para restablecer’ Los extremos del alambre limítrofe están sujetos incorrectamente. Invierta los extremos del alambre limítrofe y vuelva a conectarlos a la estación de carga. El tiempo de carga es mucho más que el tiempo de carga nominal. Mala conexión provocada por restos en la estación de carga. Limpie las paletas de contacto ubicadas en la estación de carga y los contactos de carga en el Landroid con una lija de grano fino. El programa de protección de carga está activado debido a la alta temperatura. Ubique la estación de carga en un área a la sombra o espere hasta que la temperatura haya bajado. La cortadora de césped no se carga. No hay energía. Compruebe que el cordón de alimentación está conectado correctamente al cargador y que el cargador está conectado a una fuente de alimentación adecuada. Asegúrese de que los dos contactos de carga en la cortadora de césped tocan el centro de las paletas de contacto de la estación de carga. El Landroid está comenzando a tener tiempos de funcionamiento más cortos entre cargas. Algo se ha metido en el disco de cuchillas, crea fricción y aumenta el consumo de energía. Quite el disco de cuchillas y límpielo. Retire cualquier objeto extraño que obstruya el disco de cuchillas. El Landroid se sacude fuertemente porque el disco de cuchillas no está equilibrado. Revise el disco de cuchillas y las cuchillas, retire los restos y objetos extraños de las cuchillas y del disco de cuchillas. Sustituya las cuchillas con un juego nuevo. La batería puede estar agotada o vieja. Sustituya la batería. El Landroid no está funcionando a la hora correcta. El reloj no está puesto a la hora correcta. Ponga el reloj a la hora correcta. el porcentaje de tiempo de funcionamiento semanal establecido a través de la aplicación ha cambiado. Establezca el porcentaje correcto a través de la aplicación. El Landroid no puede acoplarse correctamente con la estación de carga. La estación de carga no está a nivel. Use un nivel para asegurar que la estación de carga está en el suelo a nivel. Vuelva a trabajar cualquier área no nivelada que pudiera provocar que la estación de carga se mueva mientras la cortadora de césped pasa por ella. Mala conexión provocada por restos en las paletas de la estación de carga. Limpie las paletas de contacto ubicadas en la estación de carga y los contactos de carga en la cortadora de césped con una lija de grano fino. Referencia rápida101

La luz verde en la estación de carga se enciende antes que la carga esté completa. La estación de carga está sobrecalentando o sobreenfriando Ubique la estación de carga en un área a la sombra o espere hasta que alcance la temperatura normal Las ruedas del Landroid patinan o resbalan repetidamente. Puede haber obstáculos extraños, tales como broza y ramas, debajo del Landroid. Retire los objetos extraños de la parte inferior del Landroid. El césped está demasiado mojado. Espere hasta que el césped se haya secado. El Landroid funciona fuera del alambre limítrofe. El alambre limítrofe de otro Landroid o cortadora de césped robótica está ubicado demasiado cerca. Asegure al menos 97 cm de distancia mínima entre su alambre limítrofe y el de su vecino. El Landroid retrocede o gira erráticamente cerca del alambre limítrofe. Hay fuga de la señal eléctrica del alambre limítrofe debido al aislamiento roto. Repare el alambre limítrofe dañado con los conectores del alambre suministrados. El Landroid se resbala de su área de trabajo y desciende de un alto. Poco agarre de las ruedas motrices del Landroid. Compruebe que las ruedas están limpias y libres de lodo para que tengan el máximo agarre posible. El sistema del Landroid deja de funcionar durante la carga o en espera. Falla del software o de la pantalla. Reinicie el Landroid. El Landroid se apaga cuando se acopla en la estación de carga. El Landroid no se carga debido a la protección por temperatura excesiva y se apaga. Ubique la estación de carga en un área a la sombra o espere hasta que la temperatura haya bajado. Mala conexión. Compruebe la luz LED en la estación de carga. Compruebe la conexión entre las paletas de contacto ubicadas en la estación de carga y los contactos de carga en la cortadora de césped. El Landroid se detiene en el área de trabajo. Hay un obstáculo en el área de trabajo. Retire el obstáculo del área de trabajo del Landroid. La altura de corte se fijó demasiado baja para la longitud de la hierba o la hierba es demasiado densa. Suba la altura de corte y después bájela gradualmente. El alambre limítrofe extendido no debe exceder (300 m) o puede provocar problema con la señal. Reduzca la longitud del alambre limítrofe. La distancia entre el centro del césped y el alambre limítrofe no debe exceder 25 m o puede provocar la atenuación de la señal. Reduzca la distancia entre el centro del césped y el perímetro del alambre limítrofe dentro de 25

El Landroid se vuelca. Hay un obstáculo inclinado en el césped. Retire el obstáculo del área de trabajo del Landroid. El Landroid no se conecta a la internet. Compruebe que su enrutador tiene la configuración correcta. Asegúrese de que la frecuencia de su enrutador es

2.4 GHz.Si su enrutador tiene dos configuraciones,

habilite la banda de frecuencias de 2.4 GHz. Asegúrese de que su enrutador está configurado en modo 802.11 y la configuración inalámbrica es b/g/n mezclada. Asegúrese de que su enrutador tiene habilitada la función de transmisión de la SSID cuando conecte la máquina con la aplicación. Asegúrese de que la función de DHCP está habilitada. Si usted cambió su red Wi fi, tiene que conectar el Landroid a la nueva red. Compruebe si el enrutador está desco- nectado o se cambió la SSID de la Wi fi. Asegúrese de que el enrutador está conectado y que la SSID de la Wi fi es correcta. Referencia rápida102

Si su herramienta Worx tiene un defecto debido a materiales o mano de obra defectuosos dentro de un periodo de 3 año desde la fecha de compra, garantizamos hacer algo de lo siguiente, aunque se puede requerir que pague los costos de embarque para regresarnos el producto y para embarque del producto reparado/reemplazado a usted:• Reemplazar o reparar todas las partes defectuosas, o,• Reparar una unidad defectuosa, o,• Reemplazar el equipo con uno nuevo o reacondicionado.Esta Garantía Limitada está sujeta a las.siguientes condiciones:

• Las baterías tienen garantía por solamente 12 meses, independientemente de la registración online. (La garantía es solo para los paquetes de baterías originales provistos con el cortacésped robótico o el mismo número de modelo de los paquetes de baterías originales, tenga en cuenta que otros paquetes de baterías están excluidos de la garantía.)
• El módulo ACS, el módulo de control de voz, el módulo “Encuentra miLandroid” y el módulo de límites de apagado están garantizados solo por un período de 12 meses, independientemente del registro en línea.
• La herramienta no ha sido malusado, abusado, maltratado, alterado, modificado o reparado por ninguna otra persona que no sea del centro de servicio autorizado.
• Defecto o daño a la herramienta que no haya resultado a partir del uso de accesorios o partes que sean inadecuados para la operación normal de la herramienta, o que no estén diseñados para uso con la herramienta.• La herramienta ha sido sujeta a desgastes normales.• La herramienta no ha sido utilizada para uso comercial o fines profesionales. • La herramienta no ha sido utilizada para alquiler. • La herramienta no ha sufrido daño permanente por medio de objetos, sustancias extrañas o accidentes.Su garantía limitada no cubre:• Componentes sujetas a desgastes naturales provocadas por uso en acordancia con las instrucciones operativas.
• Los mantenimientos o manejos impropios o no autorizados o sobrecargas están excluídas en esta garantía como también accesorios de bombilla, sierras y brocas, etc.

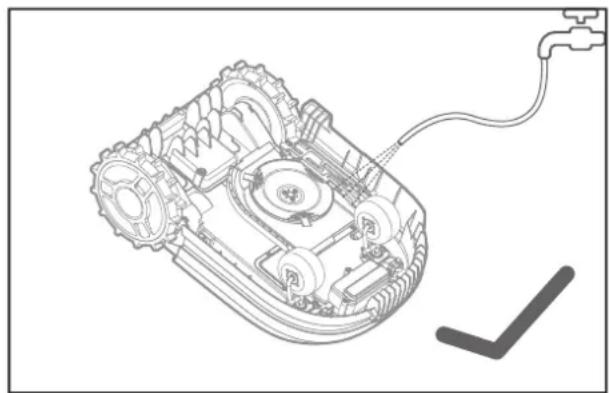

• Daños, fallas o errores resultantes del lavado de alta presión o la limpieza a vapor o con agua corriente del producto. Las herramientas de reemplazo no se proporcionan con una garantía nueva. La garantía de las herramientas originales continuará desde la fecha original de compra. Para reclamos de garantía, favor de contactarse con la línea de ayuda Worx. Necesitará presentar un documento de registración y comprobante de compra en forma de acuse de recibo que figure fecha y lugar de compra. Línea de ayuda Lanroid1-800-727-6260Esta garantía limitada no reemplaza, sino que suplementa sus derechos reglamentarios.Esta garantía no se aplica a los accesorios suministrados junto con la herramienta. Esta garantía limitada sólo aplica al comprador original y no puede ser transferida. Todas las herramientas reparadas y reemplazadas serán cubiertas con garantía limitada en balance al período de garantía a partir de la fecha de compra original. Garantía de satisfacción de 30 días Si usted no está completamente satisfecho con el rendimiento de su herramienta Worx, devuélvala dentro de los 30 días. Deberá ser devuelta dentro de su paquete original completo tal como fue comprado, incluyendo accesorios y cualquier ítem proveído sin cargo al lugar de compra, para un cambio o reembolso. Debe proveer un recibo válido que figure la fecha y lugar de compra. Deberá presentar evidencia de registro en línea y comprobante de compra en forma de recibo válido que muestre la fecha y el lugar de compra. Cuando llame a la Línea de ayuda, tenga a mano los detalles del número de modelo y número de serie de Worx. Ésto ayudará al servicio de atención al cliente de Worx cuando atienda su llamada.¿Cómo encuentro el número de modelo y número de serie? Por favor, vea el siguiente ejemplo.AR01511202
