Marca	TEKA
Modelo	DBP 90 PRO
Tipo de producto	Campana extractora
Ancho	90 cm (según el modelo)
Alimentación eléctrica	220-240 V, 50/60 Hz (estimación)
Toma de tierra	Obligatoria (excepto clase II)
Potencia de iluminación	LED 2 × 5 W máx. (tipo E14)
Número de velocidades	4 (mínimo, medio, máximo, intensivo)
Tipo de evacuación	Conducto exterior (máx. 4 m, máx. 2 codos de 90°, diámetro ≥ 120 mm)
Filtros metálicos	Lavables en lavavajillas, limpieza mensual recomendada
Filtro de carbón activo	Opcional (posible reducción del caudal)
Distancia mínima a la placa de cocción	65 cm (cocinas a gas o mixtas)
Mantenimiento del cuerpo	Agua tibia y jabón neutro (acero inoxidable: productos específicos)
Limpieza interior	Al menos una vez al mes para evitar riesgos de incendio
Seguridad	Desconectar antes del mantenimiento; no flambear debajo de la campana
Uso	Solo doméstico
Reparaciones	Servicio técnico autorizado, piezas originales
Norma medioambiental	Directiva RAEE 2012/19/UE

Preguntas frecuentes - DBP 90 PRO TEKA

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

La distancia mínima es de 65 cm para cocinas a gas o mixtas. Siga también las indicaciones del fabricante de la placa de cocción.

¿Cómo limpiar los filtros metálicos?

Los filtros metálicos se pueden limpiar en agua caliente con detergente neutro o en el lavavajillas. Colóquelos verticalmente para evitar residuos. Déjelos secar antes de volver a colocarlos.

¿Cómo reemplazar la bombilla LED?

Desconecte la campana, retire los filtros metálicos, luego reemplace la bombilla defectuosa por una LED de 5 W máx. (tipo E14). Vuelva a colocar los filtros.

La campana no aspira lo suficiente, ¿qué hacer?

Verifique que los filtros metálicos no estén saturados de grasa (límpielos). Asegúrese de que el conducto de evacuación no esté obstruido y no supere los 4 metros con más de 2 ángulos.

¿Puedo usar la campana sin filtro metálico?

No, está prohibido cocinar sin los filtros metálicos. Esto podría acumular grasa y provocar un incendio.

¿Qué hacer en caso de avería o mal funcionamiento?

Antes de llamar al servicio técnico, verifique la alimentación eléctrica y el estado de los filtros. Si el problema persiste, contacte al servicio postventa TEKA y utilice solo piezas originales.

¿Cómo instalar un filtro de carbón activo?

El filtro de carbón activo es opcional. Siga las instrucciones proporcionadas con él. Tenga en cuenta que su instalación puede reducir el caudal de extracción.

¿Cuál es la tensión de alimentación requerida?

La campana funciona con una tensión de 220-240 V y una frecuencia de 50/60 Hz. Verifique los valores exactos en la placa de características dentro del aparato.

¿Debo ventilar la habitación si uso la campana con un aparato de gas?

Sí, la habitación debe tener una ventilación adecuada. La presión de salida de aire no debe exceder 4 Pa (4x10^-5 bar).

¿Qué tipo de limpiador usar para la superficie de la campana?

Para una campana de acero inoxidable, use un producto especializado. Para una campana pintada, use agua tibia y jabón neutro. Evite productos abrasivos, corrosivos o esponjas metálicas.

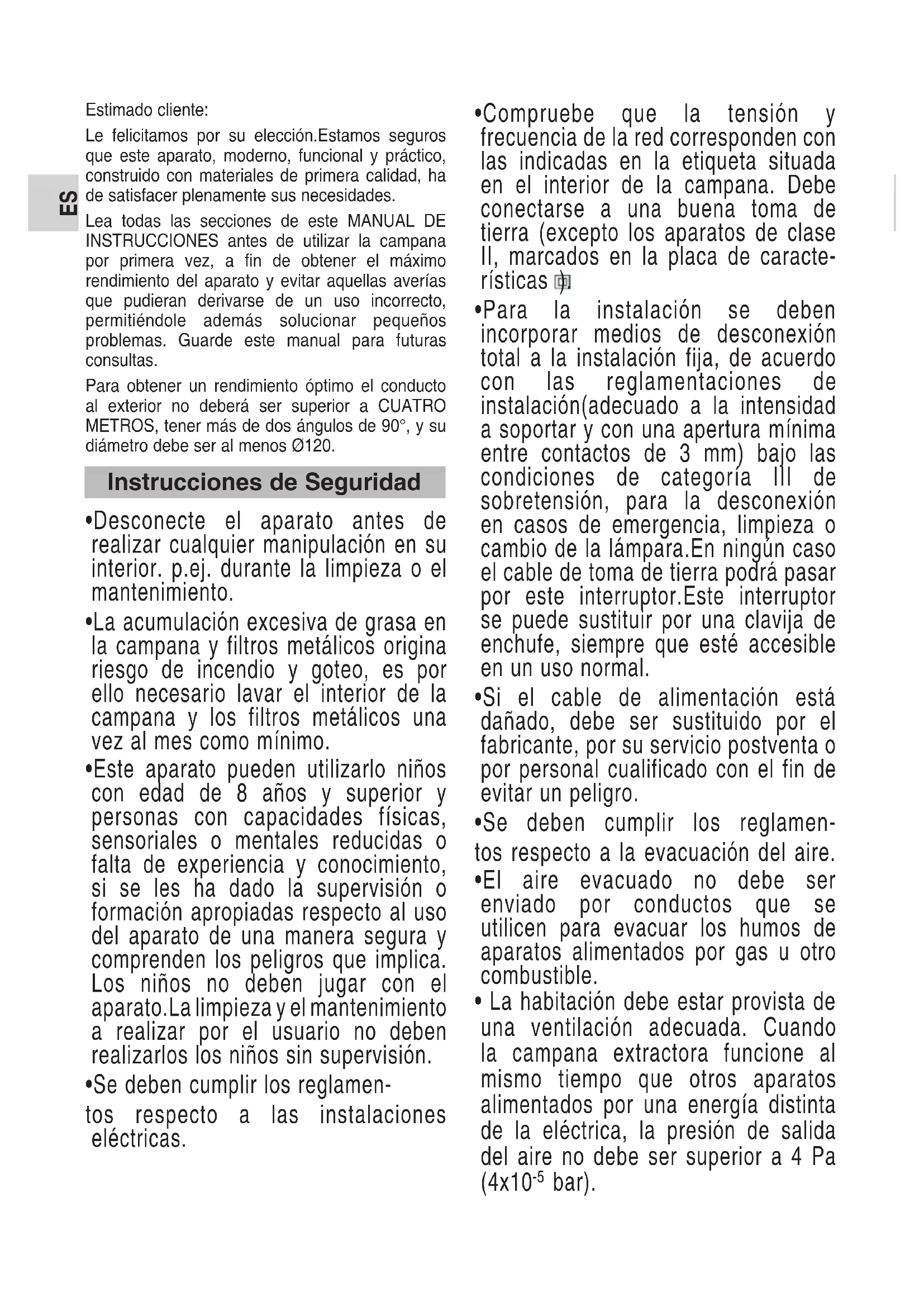

MANUAL DE USUARIO DBP 90 PRO TEKA

Le felicitamos por su elección. Estamos seguros que este aparato, moderno, funcional y practico, construido con materiales de primera calidad, ha de satisfacerplenamente sus necessities.

Lea todas las secciones de este MANUAL DE INSTRUCCIONES antes de utiliser la campana por primera vez, a fin de Obtener el máximo rendimiento del aparato yatar aquellas averías que pudieran derivarse de un uso incorrecto, permitiendole ademas解決ar了一些 problemas. Guarde este manual para futuras consultas.

Para Obtener un rendimiento optimo el conductor al exterior no deben ser superior a CUATRO METROS, tener mas de dos ángulos de 90^ , y su diametro debe ser al menos Ø120.

Instrucciones de Seguidad

• Desconecte el aparato antes de realizar cualquier Manipulación en su interior. p.ej. durante la limpieza o el mantenimiento.
• La acumulación excessiva de grasa en la campana y filtros metalicos origina riesgo de incendio y goteo, es porarlo necessario lavar el interior de la campana y los filtros metalicos una vez al mes como minimum.
• Este aparato pueda usar lo niños conidad de 8 años y superior y personas con capacities físicas, sensoriales o mentalares reduidas o falta de experiencia y conocimiento, si se les ha dato la supervisión o formación apropriadas respecto al uso del aparato de unaforma segura y comprenden lospeligos que implica. Los niños no deben hacer para el aparato.Lalimpieza y elmantimiento arealizar por el usuario no deben realizarlosel niños sin supervisión.

• Se deben cumplir los reglamentos respecto a las instalaciones electricas.

• Compruebe que la tension y fecuencia de la red corresponden con las indicadas en la etiqueta situada en el interior de la campana. Debe connectarse a una buena toma de tierra (excepto los aparatos de类产品, marcados en la plaza de caractéristicas).

• Para la instalación se deben incorporar medios de desconexión total a la instalación fija, de acuerdo con las relictamente de instalación (adeuado a la intensidad a soportar y con una aperturemina entre contactos de 3 mm) bajo las conditiones de categoría lll de sobretension, para la desconexión en casos de emergencia, limpieza o cambio de la lámpara. En ningún caso el cable de toma de tierraoulda partir por este interruptor. Este interruptor se pueda sustituir por una clavija de enchufe, siempre que esté accesible en un uso normal.
• Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por su servicios postventa o por personalriallicado con el fin de evaporar un peligro.
  Se deben estar complirlos reglamentos respecto a la evacuacion del aire.
• El aire evacuado no debe ser enviado por conductos que seutilicen para evacuar los humos de aparatos alimentados por gas u other combustible.

• La habitación debe estar provista de una ventilación adecuada. Cuando la campana extractora funciona al mismo tiempo que otros aparatos alimentados por una energia/distinta de la electrica, la presión de salute del aire no debe ser superior a 4 Pa (4x10 ^-5 bar).

• No está permitido flamear debajo de la campana.

• La parte inferior de la campana debe situarse como minimum a 65cm de las encimeras a gas o mixtas.Observe lasindicaciones minimas del fabricante de la encimera;.Esta distancia peut ser reducida si asi se indica en las instrucciones de instalacion de la campana extractor.
  Las partes accesibles se peuvent calentar cuando se utilizes con aparatos de cocccion.
• Nunca deje los quemadores de gas encendidos sin un recipiente que los cubra. La grasa acumulada en los filtros puede golear o inflamarse por efecto del aumento de temperatura.
• Evite cocinar debajo de la campana si no está colocados los filtros metalicos, p.ej.@msteads estan limpiando en el lavavajillas.
• Le recomendamos usar quantes y extremar la precaución cuando limpie el interior de la campana.
• Su campana está destinada para el uso dométrico y únicamente para la extracción y purificación de los gases provenrientes de la preparación de alimentos. El empleo para otros usos es bajo su responsabilidad y pueda ser peligioso. El fabricante no se responsabiliza de los días originados por un uso indefinido del aparato.

• Para cualquier reparación debe dirigirse al Servicio de Asistencia Técnica del fabricante más cercano, usingo siempre repuestos originales. Las reparaciones o modificaciones realizadas por personal noriallicado能把upon agrados al aparato o un malfuncimiento,poniendo en peligro su seguridad.

• Este aparato cumple con la Directiva europea 2012/19/UE sobre aparatos electricos y electrónicos identificada como "Residuos de Aparatos Eléctricos y Electrónicos". La directiva proportionscna el marco general valido en todo el ambito de la Unión Europea para la retirada y reutilización de los residuos de los aparatos electricos y electrónicos.
  SOLO CHILE: "El enchufe macho de connexion, deben ser connectado solamente a un enchufe hembra de las malmas caracteristicas del enchufemacho en materia.

Instalación

Las instrucciones de instalacion se encontrar en las imagenes al principio de este manual de usuario.
- Retirar la lamina protectora del aparato, primero en la parte posterior y por complete una vez finalizo el montaje.

Instrucciones de uso

Accionando el mando como se indica en la figura podra controlar las functions de la campana.

Para encontrar una mejor aspiracion le recomendamosponer enfunctionamento la campanaunosminutosantesdecocinarpara queel flujo de aireseacontinuo yestable almomento deaspirarloshumos.

De igual mode, mantenga la campana funcionando unos minutes afterwards de cocinar para el total arrastre de humos y olores al exterior.

Luz
Apagado
Aspiración minima
Aspiración media
Aspiración Maxima
Aspiración intensiva
Piloto indicativo

Limpieza y Mantenimiento

Al realizar labores de limpieza y mantenimiento asegúrese de cumplir las Instrucciones de Seguidad indicadas.

Limpieza del cuerpo de la campana

• Si su campana es de acero inoxidable, utilise limpiadores especializados para este material suguiendo las instrucciones del proveedor del producto.
• Si su campana es pintada, use agua tibia y jabón neutro. Evite usar productos con sustancias corrosivas, abrasivas o insolventes.
• En ningún caso use estropajos metalicos ni productos abrasivos o corrosivos.
• Seque la campana realizando un pamo que no despendra pilosidades.
• No utiliser aparatos de limpieza por vapor para realizar estaarea.

Limpieza de Filtros Metálicos

• Para extraer los filtros de sus alojamente haga una leve presión sobre los dispositivos de envlavamiento y bajo tire de ellos.
• Los filtros metálicos se pueda limpar dejanlos en agua caliente y detergente neutro hasta que se disuelva la grasa y después aclarando bajo el grifo o utilizing productosesionicos para grasa.
• Internacional se pueda limpar en lavavajillas. En este caso, es aconsejable colocarlos en posicion vertical para evaporar que se depositen restos de comida sobre los mismos.La limpieza en lavavajillas puede deteriorar la superficie metalica (ennegreciendola) sin que this affete a su capacité de retencion de grasas.
• Una vez limpios déjelos secar libremente y posteriormente colóquelos en la campana

Luces

Procedalodelmodesiguiente:

Retire los filtros metálicos.
- Bombie la lámpara averiada/ fundida.
- Colique los filtros metalicos.

DR-5-H-E14-37

LED: 2 × 5 W. Max.

Si algo no funciona

Antes de llamar al Servicio Tecnico haga las siguientes comprobaciones:

Problema Posible	causa Soluciones
La campana no funciona.	El cable de alimentación de la campana no está contactado a la red.No hay corriente en la red.	Conecte el cable de alimentación a la red.Asegúrese de que la redonga corriente.
La campana no aspira lo suficho o vibra.	Filtros saturados de grasa.Obstruccion en el conductor de salute de aire.	Sustituya o limpie los filtros de carbún activo y/o metálicos.Elimine la obstruccion.
Las lámparas no iluminan.	Las lámparas estáfundidas.Las lámparas estáflojas.	Sustituya las lámparas.Apriete las lámparas.

Filtros de Carbón Activo (Optional)

• Para instalar el filtro de carbón activo siga las instrucciones suministradas con el.
• El fabricante se reserva el derecho de introducir en sus aparatos las correcciones que considere necessities sin perjudar sus caracteristicas esencias.
• Es possible que con la instalación de filtros de carbón se observe en la campana una reducción de caudal de extracción.
