DBP 90 PRO - Campana extractora TEKA - Manual d'usuari gratuït

Marca	TEKA
Model	DBP 90 PRO
Tipus de producte	Campana extractora
Amplada	90 cm (segons el model)
Alimentació elèctrica	220-240 V, 50/60 Hz (estimació)
Presa de terra	Obligatòria (excepte classe II)
Potència d'il·luminació	LED 2 × 5 W màx. (tipus E14)
Nombre de velocitats	4 (mínim, mitjà, màxim, intensiu)
Tipus d'evacuació	Conducte exterior (màx 4 m, màx 2 colzes a 90°, diàmetre ≥ 120 mm)
Filtres metàl·lics	Rentables al rentavaixelles, neteja mensual recomanada
Filtre de carbó actiu	Opcional (reducció del cabal possible)
Distància mínima al pla de cocció	65 cm (cuines de gas o mixtes)
Manteniment del cos	Aigua tèbia i sabó neutre (acer inoxidable: productes específics)
Neteja interior	Almenys un cop al mes per evitar riscos d'incendi
Seguretat	Desconnectar abans del manteniment; no flamejar sota la campana
Ús	Domèstic únicament
Reparacions	Servei tècnic autoritzat, peces originals
Norma ambiental	Directiva RAEE 2012/19/UE

Preguntes freqüents - DBP 90 PRO TEKA

Quina és la distància mínima entre la campana i la taula de cocció?

La distància mínima és de 65 cm per a cuines de gas o mixtes. Seguiu també les indicacions del fabricant de la taula de cocció.

Com netejar els filtres metàl·lics?

Els filtres metàl·lics es poden netejar amb aigua calenta i detergent neutre o al rentavaixelles. Col·loqueu-los verticalment per evitar residus. Deixeu assecar abans de tornar-los a posar.

Com substituir la bombeta LED?

Desconnecteu la campana, retireu els filtres metàl·lics, i substituïu la bombeta defectuosa per una LED de 5 W màx. (tipus E14). Torneu a posar els filtres.

La campana no aspira prou, què fer?

Comproveu que els filtres metàl·lics no estan saturats de greix (netgeu-los). Assegureu-vos que el conducte d'evacuació no està obstruït i no supera els 4 metres amb més de 2 angles.

Puc utilitzar la campana sense filtre metàl·lic?

No, està prohibit cuinar sense els filtres metàl·lics. Això podria acumular greix i provocar un incendi.

Què fer en cas d'avaria o de mal funcionament?

Abans de trucar al servei tècnic, comproveu l'alimentació elèctrica i l'estat dels filtres. Si el problema persisteix, contacteu el servei postvenda TEKA i utilitzeu només peces originals.

Com instal·lar un filtre de carbó actiu?

El filtre de carbó actiu és opcional. Seguiu les instruccions proporcionades amb ell. Tingueu en compte que la seva instal·lació pot reduir el cabal d'extracció.

Quina és la tensió d'alimentació requerida?

La campana funciona amb una tensió de 220-240 V i una freqüència de 50/60 Hz. Comproveu els valors exactes a la placa de característiques a l'interior de l'aparell.

He de ventilar l'habitació si utilitzo la campana amb un aparell de gas?

Sí, l'habitació ha de disposar d'una ventilació adequada. La pressió de sortida d'aire no ha de superar 4 Pa (4x10^-5 bar).

Quin tipus de netejador utilitzar per a la superfície de la campana?

Per a una campana d'acer inoxidable, utilitzeu un producte especialitzat. Per a una campana pintada, utilitzeu aigua tèbia i sabó neutre. Eviteu productes abrasius, corrosius o esponges metàl·liques.

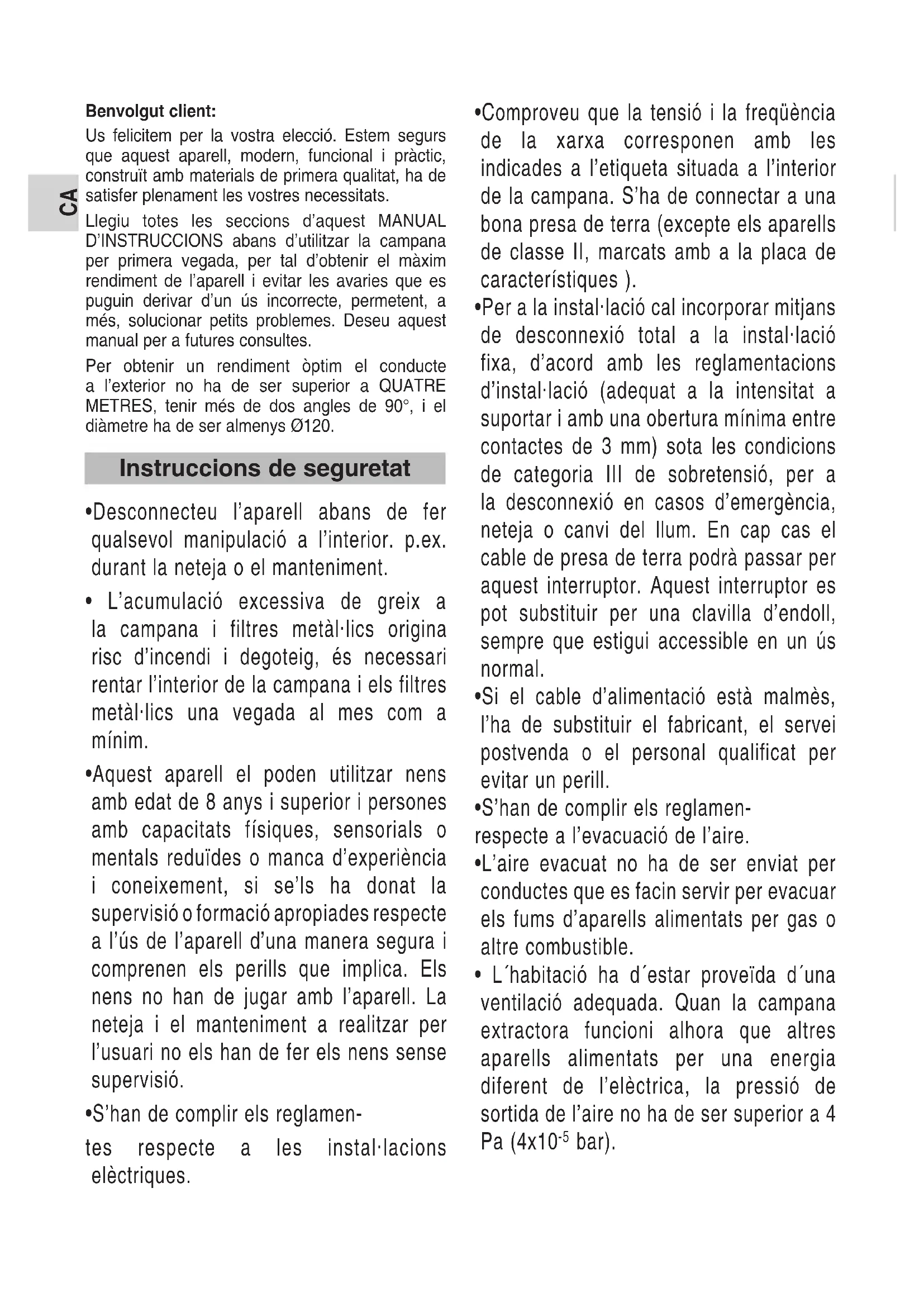

MANUAL D'USUARI DBP 90 PRO TEKA

Us felicitem per la vostra eleccio. Estem segurs que aquest aparell, modern, funcional i practic, construitt amb materials de primera qualitat, ha de satisfer plenament les vostres necessitats.

Llegiu totes les seccions d'aquest MANUAL D'INSTRUCCIONS abans d'utilizar la campana per prima vegada, per tal d'obtenir el maxim rendiment de l'aparell i evitar les avaries que es puguin derivar d'un uls incorrecte, perpetent, a més, solucionar petits problèmes. Deseu aquest manual per a futures consultes.

Perottenir un rendiment optim el conducte a l'exterior no ha de ser superior a QUATRE METRES, tener més de dos angles de 90^ i el diametre ha de ser almenys 0120.

Instruccions de seguretat

• Desconnecteu l'aparell abans de fer qualsevol manipulacio a l'interior. p.ex. durant la neteja o el manteniment.
• L'accumulaci o excessiva de greix a la campana i filtres metallics original risc d'incendi i degoteig, es necessari rentar l'interior de la campana i els filtres metallics una vegada al mes com a minim.
• Aquest aparell el PODen utilizes nensi amb edat de 8 anys i superior i persones amb capacitats fisiques, sensorials o mentals reduides o manca d'experience i coneixement, si se's ha donat la supervisio o formaci o propriades respecte a l'us de l'aparell d'une manera segura i comprenen els perills que implica. Els nensi no han de jugar amb l'aparell. La neteja i el manteniment a realizzar per I'usuari no els han de fer els nensi sense supervisió.
  S'han de complir els reglamen

• Comproveu que la tensión i la Frequencia de la xarxa corresponden amb les indicades a l'etiqueta situada a l'interior de la campana. S'ha de connectar a una bona presa de terra (excepte els aparells de classe II, marcats amb a la placac de caractéristiques).
• Per a la instal·lació cal incorporeal mitjans de desconnexión total a la instal·lació fixa, d'acord amb les reglamentaciones d'instal·lació (adequat a la intensitat a suportar i amb una obertura minima entre contactes de 3 mm) sota les condições de categoria III de sobretensión, per a la desconnexión en casos d'emergência, neteja o canvi del llum. En cap cas el cable de presa de terra podra passar per aquest interruptor. Aquest interruptor es pot substituir per una clavilla d'endoll, sempre que estigui accessible en un us normal.
• Si el cable d'alimentacion está malmes, l'ha de substituir el fabricant, el servei postvenda o el personal qualificat per evaporar un perill.
  S'han de complir els reglamenrespecte a I'evacuacion de I'aire.
  Laire evacuat no ha de ser enviat per conductes que es facin servir per evacuarels fums d'aparells alimentats per gas oaltre combustible.

• L'habitacio ha d'estar proveida d'une ventilacion adequada. Quan la campana extractora funzioni alhora que autres aparells alimentats per una energia differente de I'electrica, la pressio de sortida de I'aire no ha de ser superior a 4 Pa (4x10-5 bar).

• No está permès flamejar sola la campana.

• La part inferior de la campana s'ha de situar com a minim a 65cm dels taulells de gas o mixtes. Observe lesindicaciones minimes del fabricant del taulell. Aquesta distancia pot ser reduida si aixi s'indica a les instruccions d'installacion de la campana extractora.
• Les parts accessibles es poder escalfar quan es fan servir amb aparells de coccio.
• Mai no deixeu els cremadores de gas encesos sense un recipient que els cobreixi. El greix acumulat als filtres es pot degotejar o inflamar per efecte de l'augment de temperatura.
• Eviteu cuinar sota la campana si no estan col-locats els filtres metal-lics, p.ex. Während s'estan netejant al rentaplats.
• Us recomanem utilizes quants i extremar la precaucio quan netegeu l'interior de la campana.
• La seva campana está destinada per a l'us domestic i unicamente per a l'extraccio i purificacio dels gasos provinents de la preparacion d'aliments. L'ocupacion per a autres usos es sota la seva responsabilitat i pot ser perillosa. un uS indegut de laparell.
  Per a qualsevol reparacion cal adrecar-se al Servei d'Assistencia Tecnica del fabricant més proper, usant sempre recanvis originals. Les reparaciones o modificaciones realizzades per personal no qualificatoden occasionar danys a l'aparell o un

mal funciona, posant en perill la seva segurettet.

• Aquest aparell compleix amb la Direciva europea 2012/19/UE sobre aparells éclicrics i éclicrònics identificada com a "Residus d'Aparells Électrics i Électrònics" La directiva proportióna el marc general valid a tot l'ambit de la Unión Europea per a la retirada i reutilització dels residus dels aparells éclicrics i éclicrònics
• NOMÉS XILE: “L’endoll masse de connexión, ha de ser connectat només a un endoll femella de les mateixes caractéristiques de l’endoll masse en matière.

Instal-lació

• Les instructuccions d'installacion son a les imatges al principi daquest manual d'usuari.
• Retireu la lamina protectora de l'aparell,primer a la part posterior i per complet un cop finalitzat el muntege.

Instruccions d'us

Accionant el comandament com s'indica a la figura,oulda controlar les functions de la campana.

Per aconseguir una millor aspiració us recomanem posar en funciona la campana unsPTS abans de cuinar perquè el flux d’aire sigui continu i estable al moment d’aspirar els fums.

De la mateixa mantra, mantingueur la campana funcionant uns minuts despres de cuinar per al total arrossegament de fums i olors a l'exterior.

Llum
O Apagat
Aspiració minima
Aspiraci mitjana
Aspiració maximal
Aspiració intensiva
Pilot indicatiu

Neteja i Manteniment

En realizzar tasques de neteja i manteniment assegureu-vos de complir les Instruccions de Seguretat indicades.

-Si la yostra campana es d'acer inoxidable, utiliseznejadors especialitzats per a aquest material seguin les instruccions del proveidor del producte.
Si la campana es pintada, utilise aigua tèbia i sabó neutre. Eviteu utilizes products amb substantencies corrosives, abrasives o dissolvents.
- En cap cas utiliser fregalls metal-lics ni produits abrasius o corrosius.
- Assequeu la campana utiliser un drap que no desprengui pilositats.
- No utilizesparells de neteja per vapor per realizzar aquesta tasca.

Neteja de Filtres Metal-lics

• Per extreure els filtres dels vostres allotjamenti feu una lleu pressio sobre els dispositius d'enclavament i despres estireu-los.
• Els filtres metalà-lics esufenetejardeixant-loen aigua calenta i detergentneutrefesque esdissolgui el greix i despresaclarint sota I'auxeta outilizant productesspecificsperagreix.
• Nichtestes开设 netejar al rentaplats. En aquest cas, es aconsellable col-locar-los en posicio vertical per evitar que es dipositin restes de menjar sobre aquests. La neteja al rentaplats pot deteriorar la superficie metal-lica (ennegrilla) sense que aixo afecti la seva capacité de retencion de greixos.
• Un cop nets deixeu-los assecar lliurement i posteriorment colloqueu-los a la campana

Llums

Procediu de la眼看a seguent:

• Retireuelsfiltresmetallics.
• Canvieu el Ilum avariat/ fos.
  Colloqueu elsfiltres metallics.

DR-5-H-E14-37

LED: 2 × 5 W. Max.

Si algunacosa no funciona

Abans de truncar al Servei Ténic feu les comprovaciois seguents:

Problema Possible causa Solucio

La campana no funciona.	El cable d'alimentació de la campana no está contactat amb la xarxa.	Connecteu el cable d'alimentació a la xarxa.
	No hi ha corrent a la xarxa.	Assegureu-vos que la xarxa tingui corrent.
La campana no aspira prou o vibra.	Filtres saturats de greix.	Substituüo o netegeu els filtres de carbo actiu i/o metal-lics.
	Obstrucción al conducte de sortida d'aire.	Elimineu l'obstrucción.
Els llums no il·luminen.	Les lampades estan foses. Els llums STLan tlurnes.	Substituüo els llums.
		Premeu els llums.

• Per installar el filtr de carbo actiu seguiu les instruccions subministrades.
• El fabricant es reserva el dret d'introduir als seu aparells les correccions que consideri necessities sense perjudicar-ne les caractéristiques essentials.
• Es possible que amb la instalacion de filtres de carbo s'observi a la campana una reduccion de cabal d'extraccio.
