DHI 90 - Capucha TEKA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	Teka
Modelo	DHI 90
Ancho	90 cm
Peso aprox.	15 kg
Alimentación	220-240 V ~ 50 Hz
Potencia del motor aprox.	250 W
Iluminación	2 bombillas (tipo a verificar)
Número de velocidades	3 velocidades + intensiva
Temporizador	Sí, 10 minutos
Filtro de grasa	Filtros metálicos lavables
Filtro de carbón (opcional)	Filtro de carbón activo (opcional)
Diámetro conducto de evacuación	120 mm mínimo
Distancia mínima al plano de cocción	65 cm (gas o mixto)
Mantenimiento filtros metálicos	Limpieza mensual, en lavavajillas o a mano
Mantenimiento exterior	Paño suave, agua tibia y jabón neutro
Reemplazo de bombillas	Contactar al servicio técnico
Instalación	Por un profesional, cumplimiento de las normas eléctricas
Uso	Doméstico, extracción de humos de cocción
Normas	Directiva RAEE 2012/19/UE

Preguntas frecuentes - DHI 90 TEKA

¿Cuál es el ancho de la campana Teka DHI 90?

El ancho de la campana Teka DHI 90 es de 90 cm, correspondiente a su modelo.

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

La distancia mínima es de 65 cm para placas de cocción a gas o mixtas. Siga siempre las indicaciones del fabricante de la placa.

¿Cómo limpiar los filtros metálicos de la campana?

Los filtros metálicos se limpian al menos una vez al mes. Puede lavarlos a mano con agua caliente y detergente neutro, o en el lavavajillas colocándolos verticalmente.

¿La campana dispone de un temporizador?

Sí, la campana Teka DHI 90 está equipada con un temporizador de 10 minutos. Pulse el botón 'Temporizador' para activarlo, y puede cambiar la velocidad durante la cuenta atrás.

¿Cómo cambiar las bombillas de la campana?

Para cambiar las bombillas, se recomienda contactar al servicio técnico autorizado más cercano, ya que la operación requiere habilidades específicas.

¿Puedo usar la campana sin los filtros metálicos?

No, está prohibido hacer funcionar la campana sin los filtros metálicos. Esto podría conllevar riesgos de incendio y goteo de grasa.

¿Qué diámetro de conducto de evacuación se recomienda?

El conducto de evacuación debe tener un diámetro de al menos 120 mm y no superar 4 metros de longitud con un máximo de dos codos de 90°.

¿La campana se puede usar en modo recirculación?

Sí, opcionalmente con un filtro de carbón activo. La instalación de este filtro puede reducir ligeramente el caudal de extracción.

¿Qué hacer si la campana no aspira lo suficiente?

Verifique primero el estado de los filtros metálicos (límpielos si están sucios) y asegúrese de que el conducto de evacuación no esté obstruido.

¿Qué productos de limpieza usar para el exterior de la campana?

Para el acero inoxidable, use productos específicos. Para una campana pintada, use agua tibia y jabón neutro. Evite productos abrasivos, corrosivos y esponjas metálicas.

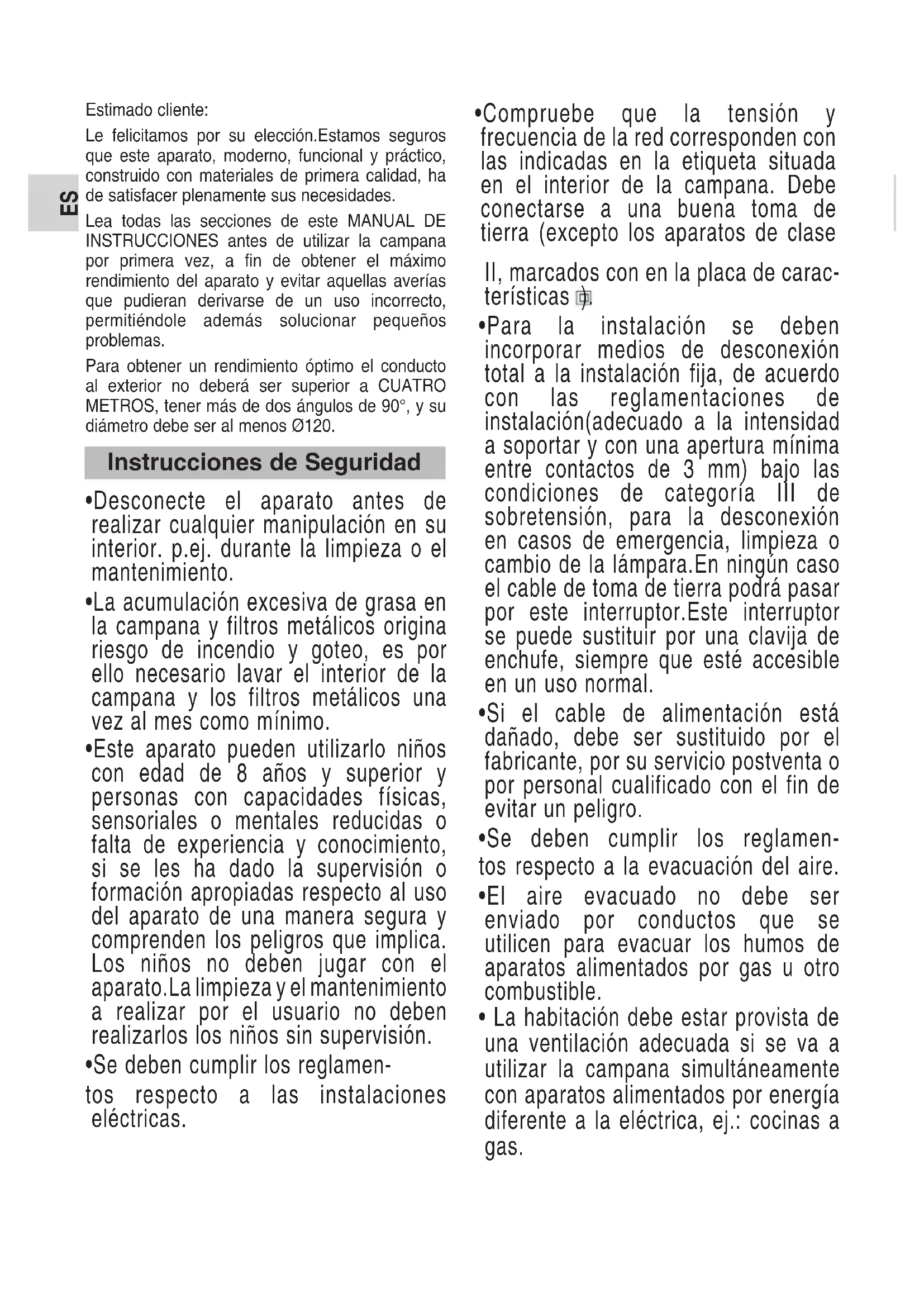

MANUAL DE USUARIO DHI 90 TEKA

Le felicitamos por su elección. Estamos seguros que este aparato, moderno, funcional y practico, construido con materiales de primera calidad, ha de satisfacerplenamente sus necessities.

Lea todas las secciones de este MANUAL DE INSTRUCCIONES antes de utilizar la campana por primera vez, a fin de Obtener el máximo rendimiento del aparato yatar aquellas averías que pudieran derivarse de un uso incorrecto, permitiendole ademas解決ar了一些 problemas.

Para Obtener un rendimiento optimo el conductor al exterior no deben ser superior a CUATRO METROS, tener mas de dos ángulos de 90^ , y su diametro debe ser al menos Ø120.

Instrucciones de Seguidad

• Desconecte el aparato antes de realizar cualquier Manipulación en su interior. p.ej. durante la limpieza o el mantenimiento.
• La acumulación excessiva de grasa en la campana y filtros metalicos origina riesgo de incendio y goteo, es porarlo necessario lavar el interior de la campana y los filtros metalicos una vez al mes como minimum.
• Este aparato pueda usarlo niños conidad de 8 años y superior y personas con capacities ficas, sensoriales o mentales reduidas o falta de experiencia y conocimiento, si se les ha dato la supervisión o formación apropiadas respecto al uso del aparato de unaforma segura y comprenden lospeligos que implica. Los niños no deben hacer con el aparato.Lalimpieza y elmantimiento arealizar por el usuario no deben realizarlos los niños sin supervisión.

• Se deben cumplir los reglamentos respecto a las instalaciones electricas.

• Compruebe que la tension y fecuencia de la red corresponden con las indicadas en la etiqueta situada en el interior de la campana. Debe connectarse a una buena toma de tierra (excepto los aparatos de clase

II, marcados con en la plac de caractéristicas

• Para la instalación se deben incorporar medios de desconexión total a la instalación fija, de acuerdo con las reglamentaciones de instalación (adecuado a la intensidad a soportar y con una aperturemina entre contactos de 3 mm) bajo las conditiones de categoría lll de sobretension, para la desconexión en casos de emergencia, limpieza o cambio de la lámpara. En ningún caso el cable de toma de tierraoulda停下 por este interruptor. Este interruptor se pueda sustituir por una clavija de enchufe, siempre que está accesible en un uso normal.
• Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por su servicios postventa o por personalrialducido con el fin de evaporar un peligro.
  Se deben estar complirlos reglamentos respecto a la evacuation del aire.
• El aire evacuado no debe ser enviado por conductos que seutilicen para evacuar los humos de aparatos alimentados por gas u other combustible.

• La habitación debe estar provista de una ventilación adequada si se va a utiliser la campana simultanamente con aparatos alimentados por energia diferente a la electrica, ej.: cocinas a gas.

• No está permitido flamear bajo de la campana.

• La parte inferior de la campana debe situarse como minimum a 65cm de las encimeras a gas o mixtas.Observe lasindicaciones minimas del fabricante de la encimera.Esta distancia peut ser reducida si asie se indica en las instrucciones de instalacion de la campana extractor.
  Las partes accesibles se peuvent calentar cuando se utilizes con aparatos de cocccion.
• Nunca deje los quemadores de gas encendidos sin un recipiente que los cubra. La grasa acumulada en los filtros puede golear o inflamarse por efecto del aumento de temperatura.
• Evite cocinar debajo de la campana si no está colocados los filtros metalicos, p.ej.@msteads estan limpiando en el lavavajillas.
• Le recomendamos usar quantes y extremar la precaución cuando limpie el interior de la campana.
• Su campana está destinada para el uso dométrico y únicamente para la extracción y purificación de los gases provenrientes de la preparación de alimentos. El empleo para otros usos es bajo su responsabilidad y pueda ser peligioso. El fabricante no se responsabiliza de los días originados por un uso indefinido del aparato.

• Para cualquier reparación debe dirigirse al Servicio de Asistencia Técnica del fabricante más cercano, usingo siempre repuestos originales. Las reparaciones o modificaciones realizadas por personal noriallicado能把upon occasionar daños al aparato o un malfuncimiento,poniendo en peligro su seguridad.

• Este aparato cumple con la Directiva europea 2012/19/UE sobre aparatos electricos y electrónicos identificada como "Residuos de Aparatos Eléctricos y Electrónicos". La directiva proportionscía el marco generalrado en todo el ambito de la Unión Europea para la retirada y reutilización de los residuos de los aparatos electricos y electrónicos
  SOLO CHILE: "El enchufe macho de connexion, deben ser connectado solamente a un enchufe hembra de las mismas caracteristicas del enchufe macho en materia.

Instalación

Las instrucciones de instalacion se encontrar en las imagenes al principio de este manual de usuario.
- Retirar la lamina protectora del aparato, primero en la parte posterior y por complete una vez finalizo el montaje.

Instrucciones de uso

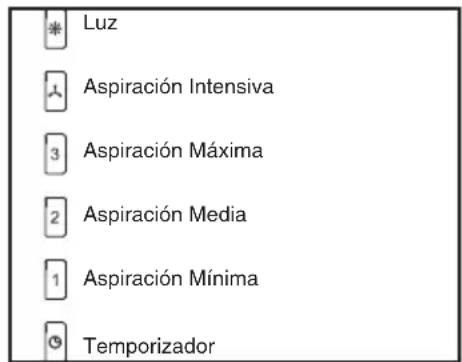

Accionando el mando como se indica en la figura podra controlar las functions de la campana.

Para encontrar una mejor aspiracion le recomendamosponer enfuncionamento la campanaunosminutosantesdecocinarpara queel flujo de aireseacontinuo yestable almomento deaspirarloshumos.

De igual modo, mantenga la campana funcionando uno horas antes de cocinar para el total arrastre de humos y olores al exterior.

Programación tiempo de aspiración

Procedadelmodesiguiente:

1.-Elija la velocidad de aspiracion deseada.
2.-Pulse en "temporizador". La luz coma nenzara a parpadear.

La duración del tiempo de programación es de 10min.Durante el tiempo programadoURTDAc ABIAR la velocidad de aspiración.

La velocidad intensiva está autoprogramada yEARSAVEVICIDAD2 transcurridos 10 min.aprox.

Limpieza y Mantenimiento

Al realizar labores de limpieza y mantenimiento asegúrese de cumplir las Instrucciones de Seguidad indicadas.

Limpieza del cuerpo de la campana

• Si su campana es de acero inoxidable, utilise limpiadores especializados para este material siguiendo las instrucciones del proveedor del producto.
  -Si su campana es pintada, use agua tibia y jabon neutro. Evite usar productos con sustancias corrosivas, abrasivas o disolventes.
• En ningún caso use estropajes metalicos ni productos abrasivos o corrosivos.
• Seque la campana realizando un paño que no despendra pilosidades.
• No utiliser aparatos de limpieza por vapor para realizar estaarea.

Limpieza de Filtros Metálicos

• Para extraer los filtros de sus alojimientos haga una leve presión sobre los dispositivos de enclavimiento y luego tire de ellos.
• Los filtros metalicos se pueda limpar dejanlos en agua caliente y detergente neutro hasta que se disuelva la grasa y después aclarando bajo el grifo o utilizing productosesionlicos para grasa.
• Internacional se pueda limpar en lavavajillas. En este caso, es aconsejable colocarlos en posicion vertical para evaporar que se depositen restos de comida sobre los mismos.
• La limpieza en lavavajillas puede deteriorar la superficie metalica (ennegreciendola) sin que this affects a su capacité de retencion de grasas.
• Una vez limpios déjelosSEA libremente y posteriormente colquelos en la campana

Cambio de Luces

Para el cambio de luces debe dirigirse al Servicio de Asistencia mas cercano.

Si algo no funciona

Antes de llamar al Servicio Tecnico haga las siguientes comprobaciones:

Problema Posible	causa Soluciones
La campana no funciona.	El cable de alimentación de la campana no está contactado a la red.No hay corrientee en la red.	Conecte el cable de alimentación a la red.Asegúrese de que la redonga corriente.
La campana no aspira lo suficiente o vibra.	Filtros saturados de grasa.Obstruccion en el conducto de salute de aire.	Sustituya o limpie los filtros de carbón activo y/o metálicos.Elimine la obstruccion.

S

Filtros de Carbón Activo (Optional)

• Para instalar el filtro de carbón activo siga las instrucciones suministradas con él.
• El fabricante se reserva el derecho de introducir en sus aparatos las correcciones que considere necessities sin perjudar sus caracteristicas esencias.
• Es possible que con la instalación de filtros de carbón se observe en la campana una reducción de caudal de extracción.
