DHI 90 - Campana extractora TEKA - Manual d'usuari gratuït

Tipus de producte	Campana extractora
Marca	Teka
Model	DHI 90
Amplada	90 cm
Pes aprox.	15 kg
Alimentació	220-240 V ~ 50 Hz
Potència del motor aprox.	250 W
Il·luminació	2 bombetes (tipus a verificar)
Nombre de velocitats	3 velocitats + intensiva
Temporitzador	Sí, 10 minuts
Filtre de greix	Filtres metàl·lics rentables
Filtre de carbó (opcional)	Filtre de carbó actiu (opcional)
Diàmetre del conducte d'evacuació	120 mm mínim
Distància mínima al pla de cocció	65 cm (gas o mixt)
Manteniment dels filtres metàl·lics	Neteja mensual, al rentavaixelles o a mà
Manteniment exterior	Draps suaus, aigua tèbia i sabó neutre
Reemplaçament de les bombetes	Contactar amb el servei tècnic
Instal·lació	Per un professional, respecte de les normes elèctriques
Ús	Domèstic, extracció dels fums de cocció
Normes	Directiva RAEE 2012/19/UE

Preguntes freqüents - DHI 90 TEKA

Quina és l'amplada de la campana Teka DHI 90?

L'amplada de la campana Teka DHI 90 és de 90 cm, corresponent al seu model.

Quina és la distància mínima entre la campana i la placa de cocció?

La distància mínima és de 65 cm per a plaques de cocció a gas o mixtes. Seguiu sempre les indicacions del fabricant de la placa.

Com netejar els filtres metàl·lics de la campana?

Els filtres metàl·lics es netegen almenys un cop al mes. Podeu rentar-los a mà amb aigua calenta i detergent neutre, o al rentavaixelles col·locant-los verticalment.

La campana disposa d'un temporitzador?

Sí, la campana Teka DHI 90 està equipada amb un temporitzador de 10 minuts. Premeu el botó 'Temporitzador' per activar-lo, i podeu canviar de velocitat durant el compte enrere.

Com canviar les bombetes de la campana?

Per canviar les bombetes, es recomana contactar amb el servei tècnic autoritzat més proper, ja que l'operació requereix competències específiques.

Puc utilitzar la campana sense els filtres metàl·lics?

No, està prohibit fer funcionar la campana sense els filtres metàl·lics. Això podria comportar riscos d'incendi i degoteig de greix.

Quin diàmetre de conducte d'evacuació es recomana?

El conducte d'evacuació ha de tenir un diàmetre d'almenys 120 mm i no superar 4 metres de llargada amb un màxim de dos colzes a 90°.

La campana es pot utilitzar en mode recirculació?

Sí, opcionalment amb un filtre de carbó actiu. La instal·lació d'aquest filtre pot reduir lleugerament el cabal d'extracció.

Què fer si la campana no aspira prou?

Verifiqueu primer l'estat dels filtres metàl·lics (netgeu-los si estan bruts) i assegureu-vos que el conducte d'evacuació no estigui obstruït.

Quins productes de neteja utilitzar per a l'exterior de la campana?

Per a l'acer inoxidable, utilitzeu productes específics. Per a una campana pintada, utilitzeu aigua tèbia i sabó neutre. Eviteu productes abrasius, corrosius i esponges metàl·liques.

MANUAL D'USUARI DHI 90 TEKA

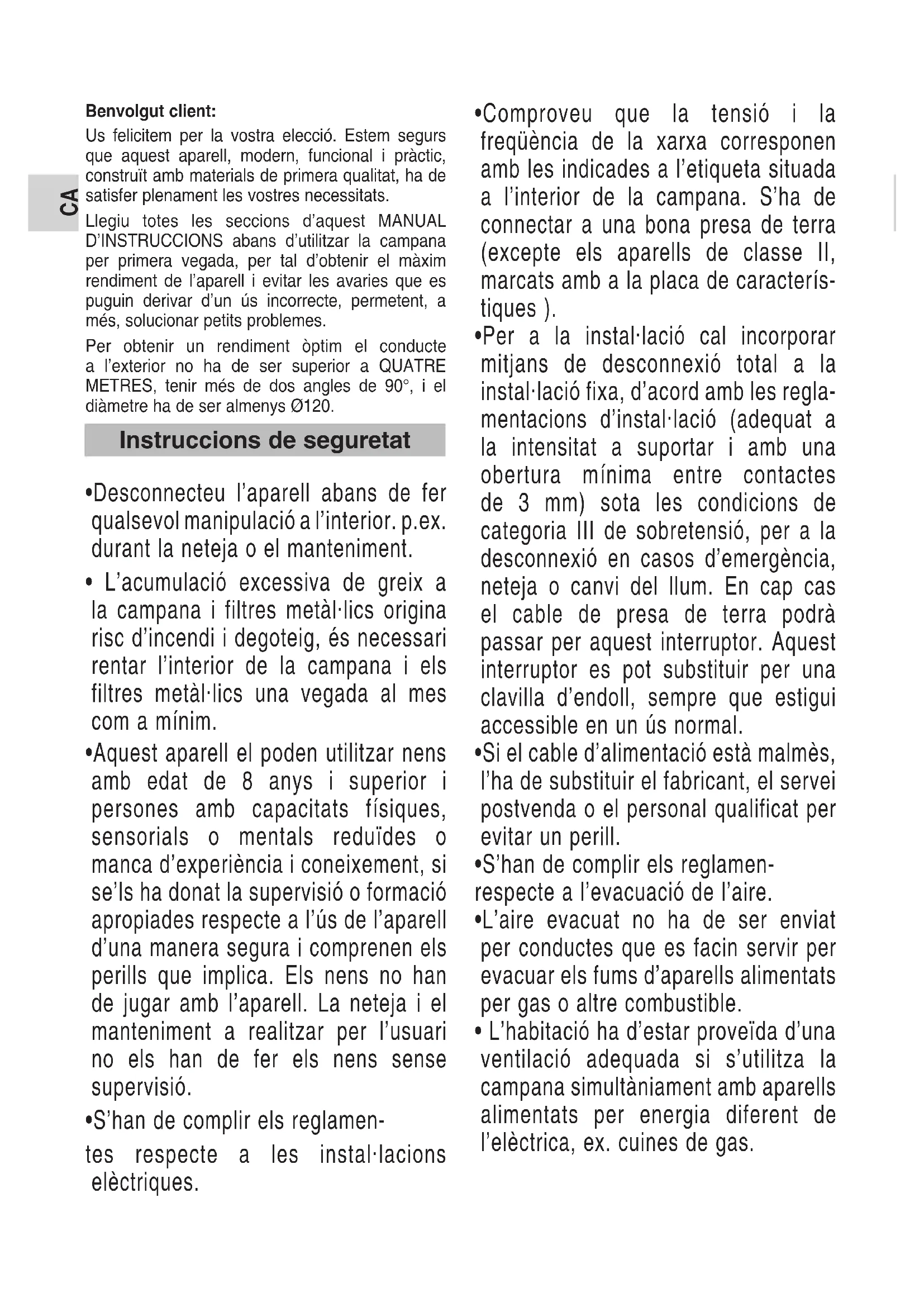

Us felicitem per la vostra eleccio. Estem segurs que aquest aparell, modern, funcional i practic, construitt amb materials de primera qualitat, ha de satisfer plenament les vostres necessitats.

Llegiu totes les seccions d'aquest MANUAL D'INSTRUCTIONS abans d'utilizar la campana per prima vegada, per tal d'obtenir el maxim rendiment de l'aparell i evitar les avaries que es puguin derivar d'un uls incorrecte, perpetent, a més, solucionar petits problèmes.

Perottenir un rendiment optim el conducte a l'exterior no ha de ser superior a QUATRE METRES, tener més de dos angles de 90^ i el diametre ha de ser almenys 0120.

Instruccions de seguretat

• Desconnecteu l'aparell abans de fer qualsevol manipulacion a l'interior. p.ex. durant la neteja o el manteniment.
• L'accumulaci o excessiva de greix a la campana i filtres metallics origina risc d'incendi i degoteig, es necessari rentar l'interior de la campana i els filtres metallics una vegada al mes com a minim.

• Aquest aparell el PODen utilizes nensi amb edat de 8 anys i superior i persones amb capacitats fisiques, sensorials o mentals reduides o manca d'experience i coneixement, si se's ha donat la supervisio o formacion apropriades respecte a l'us de l'aparell d'une manera segura i comprenen els perills que implica. Els nens no han de jugar amb l'aparell. La neteja i el manteniment a realizzar per l'usuari no els han de fer els nens sense supervisió.
  S'han de complir els reglamentes respecte a les instalaciones electrolyques.

• Comproveu que la tensión i la Frequencia de la xarxa corresponden amb les indicades a l'etiqueta situada a l'interior de la campana. S'ha de connectar a una bona presa de terra (excepte els aparells de classe II, marcats amb a la placac de caractéristiques).

• Per a la instalación cal incorporeal mitjans de desconnexión total a la instalación fixa, d'accord amb les relictomanteriadestatalintensitatasupportar iambuna obertura minima entre contactes de 3 mm) sota les condidons de categoria lI de sobretensión,per a la desconnexión en casos d'emergência, neteja o canvi del llum. En cap cas el cable de presa de terra podra passar per aquest interruptor. Aquest interruptor es pot substituir per una clavilla d'endoll, sempre que estigui accessible en un u's normal.
• Si el cable d'alimentacion está malmes, l'ha de substituir el fabricant, el servei postvenda o el personal qualificat per evaporar un perill.
  S'han de complir els reglamen-respecte a I'evacuacion de I'aire.
  Laire evacuat no ha de ser enviat per conductes que es facin servir per evacuar els fums d'aparells alimentats per gas o autre combustible.

• L'habitacion ha d'estar proveida d'une ventilacion adequada si s'utiliza la campana simultaniament amb aparells alimentats per energia differente de I'electrica, ex. cuines de gas.

• No está permès flamejar sola la campana.

• La part inferior de la campana s'ha de situar com a minim a 65cm dels taulells de gas o mixtes. Observe lesindicaciones minimes del fabricant del taulell. Aquesta distancia pot ser reduida si aixi s'indica a les instrucciones d'installacion de la campana extractora.
• Les parts accessibles es poder escalfar quan es fan servir amb aparells de coccio.
• Mai no deixeu els cremadores de gas encesos sense un recipient que els cobreixi. El greix acumulat als filtres es pot degotejar o inflamar per efecte de l'augment de temperatura.
• Eviteu cuinar sota la campana si no estan col-locats els filtres metal-lics, p.ex. Während s'estan netejant al rentaplats.
• Us recomanem utilizes quants i extremar la precaucio quan netegeu l'interior de la campana.
• La seva campana está destinada per a l'us domestic i unicamente per a l'extraccio i purificacio dels gasos provinents de la preparacion d'aliments. L'ocupacion per a autres usos es sota la seva responsabilitat i pot ser perillosa. un uS indegut de laparell.
  Per a qualsevol reparacion cal adrejar-se al Servei d'Assistencia Tecnica del fabricant més proper, usant sempre recanvis originals. Les reparaciones o modificaciones realizzades per personal no qualificatoden occasionar danys a l'aparell o un

mal funciona, posant en perill la seva segurettet.

• Aquest aparell compleix amb la Direciva europea 2012/19/UE sobre aparells éclicrics i éclicrònics identificada com a "Residus d'Aparells Électrics i Électrònics" La directiva proportióna el marc general valid a tot l'ambit de la Unión Europea per a la retirada i reutilització dels residus dels aparells éclicrics i éclicrònics
  NOMÉS XILE: "L'endoll masse de connexión, ha de ser connectat només a un endoll femella de les mateixes caractéristiques de l'endoll masse en matière.

Instal-lació

• Les instructuccions d'installacion son a les imatges al principi daquest manual d'usuari.
• Retireu la lamina protectora de l'aparell,primer a la part posterior i per complet un cop finalitzat el muntege.

Instruccions d'us

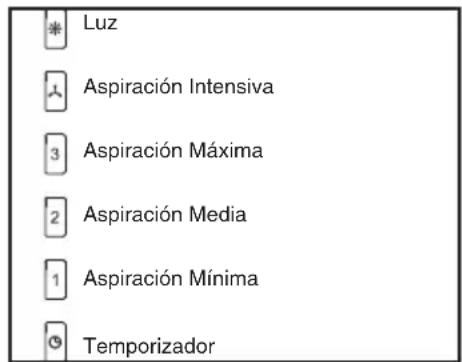

Accionant el comandament com s'indica a la figura,oulda controlar les functions de la campana.

Per aconseguir una millor aspiració us recomanem posar en functioment la campana uns mins abans de cuinar (entre 3 i 5 mins) perquè el flux d’aire sigui continu i estable al moment d’aspirar els fums.

De la mateixa mantra, mantingueur la campana funcionant uns minuts despres de cuinar per al total arrossegament de fums i olors a l'exterior.

Programació temps d'aspiració

Procediu de la眼看a seguent:

1.-Trieu la velocitat d'aspiració desitjada.
2.-Premeu a "temporitzador". La illum comencara a parpellejar.

La durada del temps de programacion es de 10min. Durant el temps programat podreu canviar la velocitat d'aspiracion. La velocitat intensiva está autoprogramada i passara a velocitat 2 transcorre-guts 10 mins. aprox.

Neteja i Manteniment

En realizzar tasques de neteja i manteniment assegureu-vos de complir les instruccions de segurette indicades.

-Si la vostra campana es d'acer inoxidable, utilisenetejadors especialitzats per a aquest material seguin les instruccions del proveidor del producte.
-Si la campana es pintada,utilizeu aigua tebia i sabó neutre. Eviteu utilizezar productes amb substancies corrosives, abrasives o dissolvents.
- En cap cas utilizeu fregalls metal-lics ni productes abrasius o corrosius.
- Assequeu la campana utiliser un drap que no desprengui pilositats.
- No utilizes apartells de neteja per vapor per realizzar aquesta tasca.

Neteja de Filtres Metal-lics

Per al canvi de llums heu d'adreçar-vos al Servei d'Assistência més proper.

Si unacosa no funciona

Abans de truncar al Servei Ténic feu les comprovaciois seguents:

Problema Possib|e causa Solució
La campana no funciona.	El cable d'alimentació de la campana no está contactat ambla xarxa.No hi ha corrent a la xarxa.	Connecteu el cable d'alimentacióa la xarxa.Assegureu-vos que la xarxa tingui corrent.
La campana no aspiraprou o vibra.	Filtres saturats de greix.Obstrucción al conducte de sortida d'aire.	Substituúo o netegeu els filtres de carbo actiu i/o metal·lics.Elimineu l'obstrucción.

5

Filtres de Carbo Actiu (Optional)

• Per instal-lar el filtrde carbo actiu seguiu les instruccions subministrades.
• El fabricant es reserva el dret d'introduir als seu aparells les correccions que consideri necessities sense perjudicar-ne les caractéristiques essenciais.
• Es possible que amb la instalacion de filtres de carbo s'observi a la campana una reduccion de cabal d'extraccio.
