MANUAL DE USUARIO SC-LX701B, SC-LX701 PIONEER

respectifs.” “El resto de marcas comerciales son propiedad de sus respectivos propietarios”. The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth SIG, Inc.

> Antes de empezar > Conexión > Configuración > Reproducción > Nombres de las piezas

Paso 1: Disposición de los altavoces 3 Paso 2: Conexión de los altavoces 10 Paso 3: Conexión del TV 12 Paso 4: Conexión de los componentes AV 14 Paso 5: Conexión multizona 18 Paso 6: Conexión de otros cables 21 Configuración Paso 7: Encendido y configuración inicial 22 Configuración HDMI 23 Reproducción Reproducción básica 24 Funciones de red 25 Otros 27 Nombres de las piezas Panel frontal 30 Panel trasero 31 Mando a distancia 33 Pantalla 33 Este manual incluye información necesaria para empezar y también instrucciones para las operaciones de uso frecuente. En Internet está disponible el "Manual avanzado" con información sobre funciones de reproducción/modos de audición/información de configuración, especificaciones y resolución de problemas. El Manual avanzado ha sido creado en un formato que lo hace fácil de leer en un PC o un teléfono inteligente.

http://www.pioneer-audiovisual.com/manual/sclx801701/adv/es.html

El Manual avanzado lo puede encontrar aquí

> Antes de empezar > Conexión > Configuración > Reproducción > Nombres de las piezas

Qué se encuentra en la caja

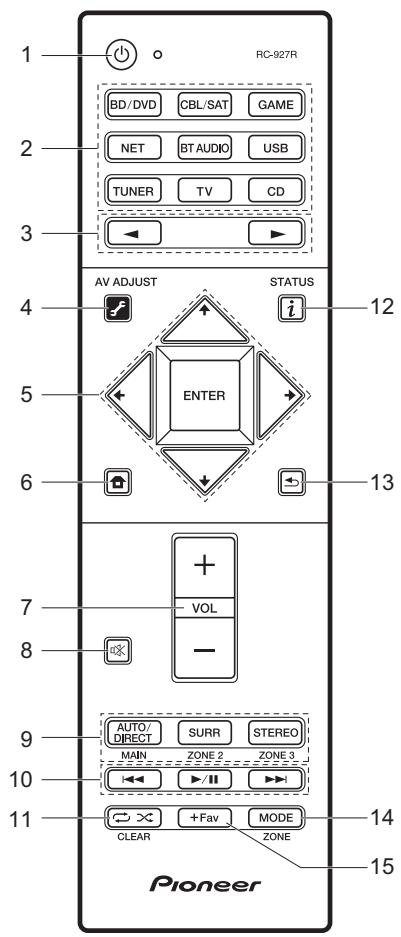

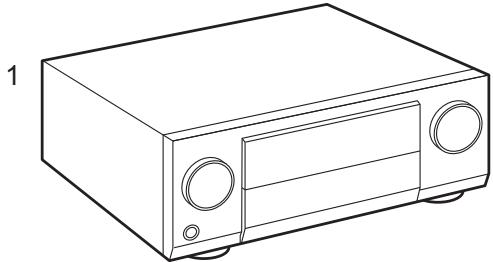

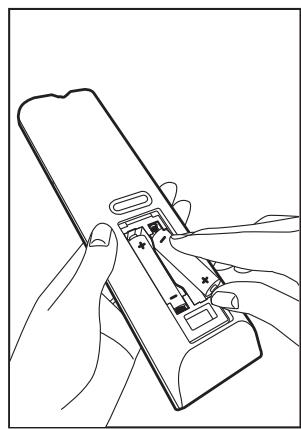

1. Unidad principal 2. Mando a distancia (RC-927R) ×1, Pilas (AAA/R03) ×2 3. Antena de FM para interiores ×1 4. Antena en bucle de AM ×1 5. Micrófono de configuración de altavoz ×1 6. Cable de alimentación ×1

Dolby Atmos Esta unidad es compatible con la reproducción en formato Dolby Atmos que proporciona una colocación de sonido de 360e. A diferencia de los sistemas de sonido envolvente existentes, Dolby Atmos no emplea canales y en su lugar permite posicionar con precisión objetos sonoros con movimiento independiente en un espacio tridimensional con una claridad todavía mayor. Dolby Atmos es un formato de audio opcional en discos Blu-ray que consigue un campo de sonido tridimensional introduciendo un campo de sonido por encima del oyente. ARC La función ARC (Canal de retorno de audio) transmite las señales de audio del TV a través de un cable HDMI de modo que pueda reproducir el audio del TV mediante esta unidad. La conexión a una TV compatible con ARC se completa con un cable HDMI. Consulte el manual de instrucciones de su TV para ver si es compatible con ARC. (P12)

Funcionalidad HDMI CEC Funciones de control tales como la vinculación del cambio de entrada con el selector de entrada y los reproductores que cumplen con el estándar CEC, el cambio de la salida de audio y el volumen usando el mando a distancia de un TV compatible con CEC, y el cambio automático de esta unidad al modo de espera cuando el

TV está apagado (P14)

HDMI Standby Through

Las señales de vídeo y audio de los componentes AV pueden transmitirse al TV incluso aunque esta unidad esté en modo de espera (P14) PRECAUCIÓN: Conecte los altavoces con una impedancia de entre 4 Ω y 16 Ω. El cable de alimentación no debe conectarse hasta que no se hayan completado todas las otras conexiones. No aceptamos ninguna responsabilidad por daño causado debido a la conexión de equipos fabricados por otras compañías.

> Antes de empezar > Conexión > Configuración > Reproducción > Nombres de las piezas

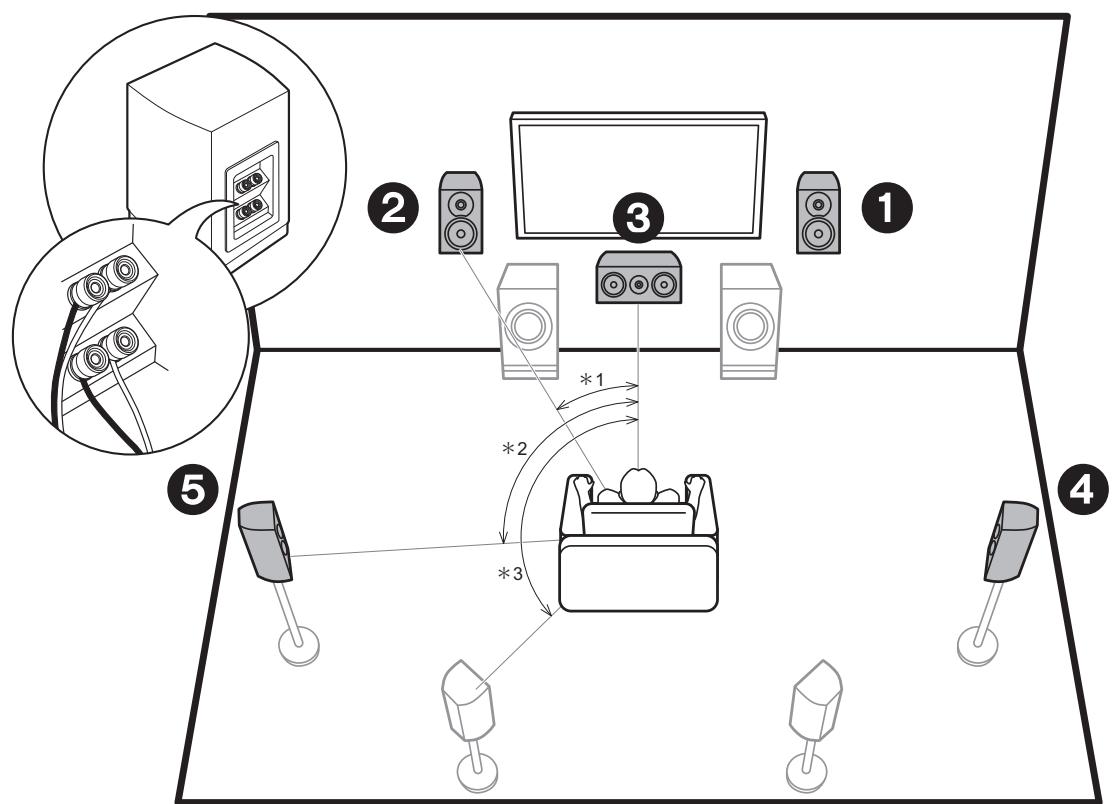

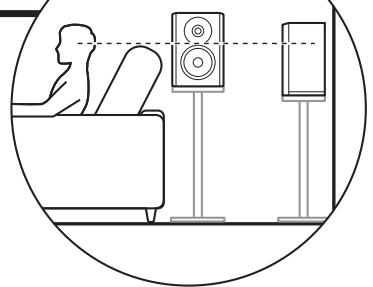

Paso 1: Disposición de los altavoces

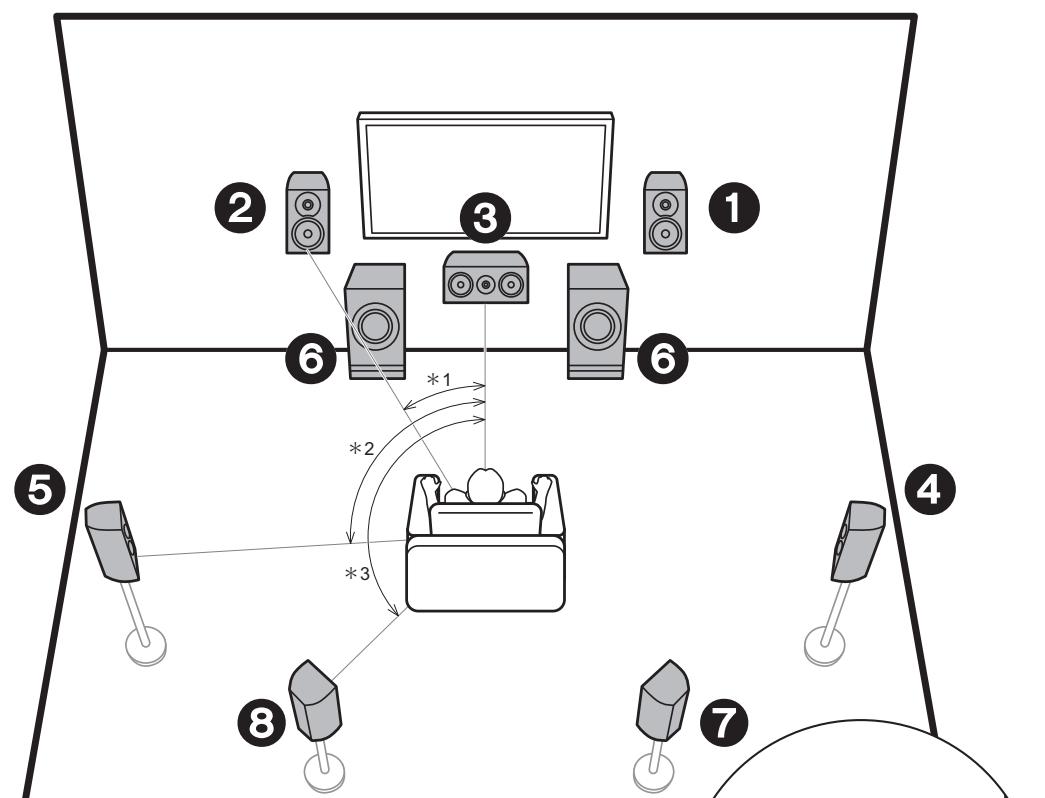

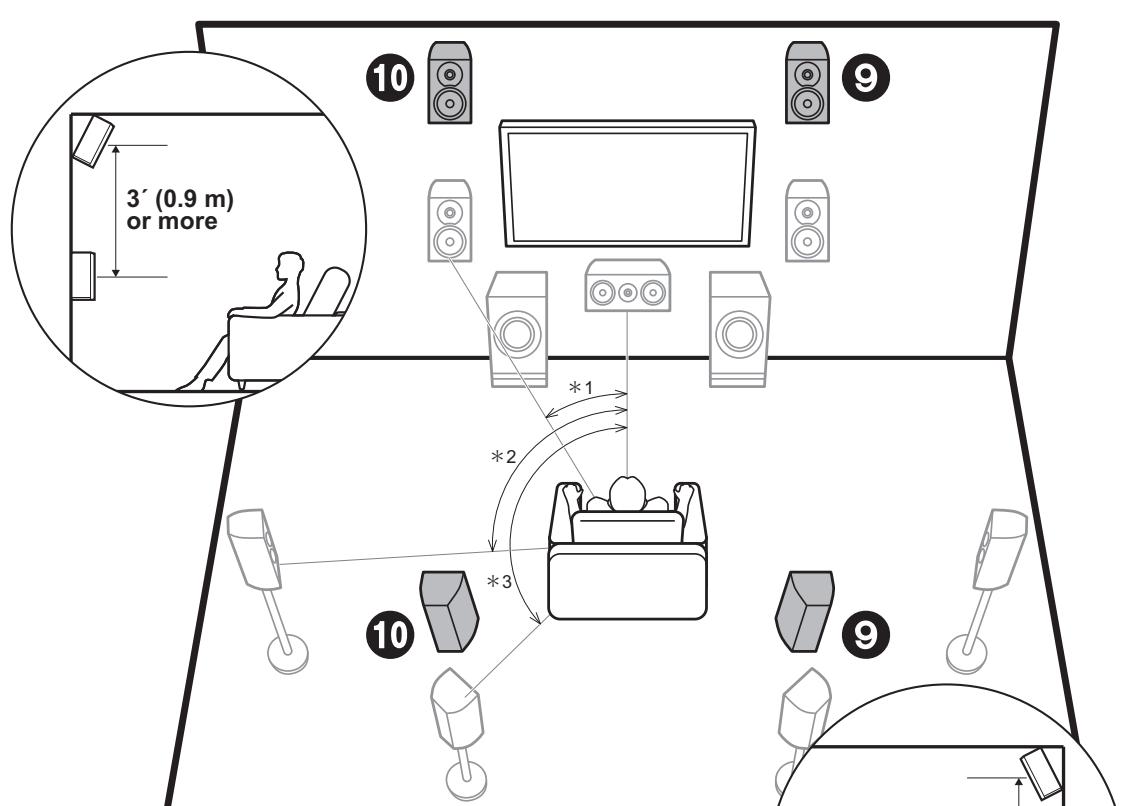

Sistema de 7.1 canales

Los altavoces delanteros emiten sonidos delanteros en estéreo y el altavoz central emite sonidos centrales como diálogos y voces. Los altavoces de sonido envolvente crean un campo de sonido trasero. El subwoofer con fuente de alimentación propia reproduce sonidos bajos y crea un campo de sonido rico.

Los altavoces traseros envolventes mejoran la sensación de envolvimiento creada por el campo de sonido trasero y proporcionan un campo sonoro más realista. Además, instalando los altavoces traseros envolventes, cuando el formato de entrada es Dolby Atmos, puede seleccionar el modo de audición Dolby Atmos, que proporciona el sonido 3D más actual. Los altavoces delanteros deberían colocarse a la altura de la oreja, mientras que los altavoces envolventes deberían ubicarse justo por encima de la altura de la oreja. El altavoz central debería instalarse orientado hacia la posición de audición. Colocar el subwoofer con alimentación propia entre el altavoz central y el altavoz delantero produce un sonido natural incluso cuando se reproduce música. En una disposición óptima, los altavoces traseros envolventes están a la altura de la oreja. 0 Si incluye altavoces traseros envolventes en la configuración, se necesitan altavoces envolventes.

1 2 Altavoces delanteros

3 Altavoz central 4 5 Altavoces envolventes 6 Subwoofer con fuente de alimentación propia 7 8 Altavoces traseros envolventes 3

> Antes de empezar > Conexión > Configuración > Reproducción > Nombres de las piezas

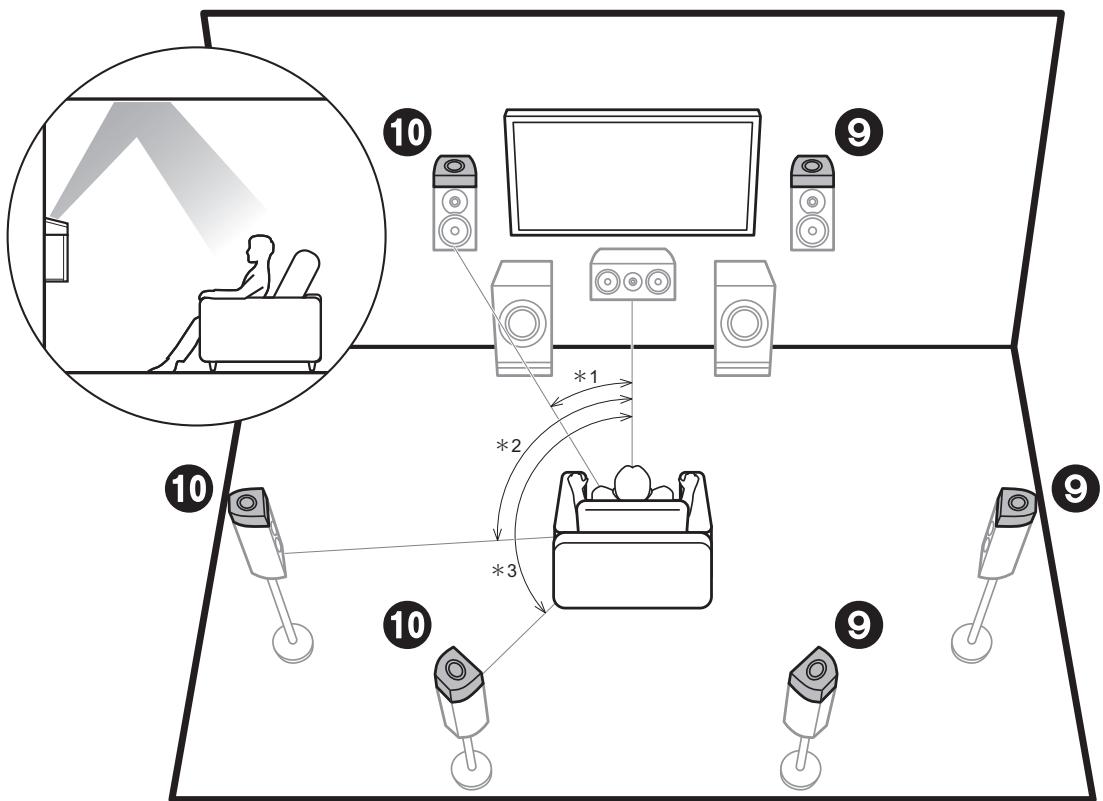

Altavoces de altura;

Altavoces altos delanteros/ Altavoces altos traseros Estos son los tipos de altavoces de altura. Además, instalando altavoces de altura, cuando el formato de entrada es Dolby Atmos, puede seleccionar el modo de audición Dolby Atmos, que proporciona el sonido 3D más actual incluyendo sonidos por arriba. Los altavoces altos delanteros o traseros deberían ubicarse al menos 0,9 m más altos que los altavoces delanteros. Los altavoces altos delanteros deberían ubicarse directamente por encima de los altavoces delanteros y la distancia entre los altavoces altos traseros debería ser igual a la distancia entre los altavoces delanteros. Ambos deberían instalarse orientados hacia la posición de audición. Tenga en cuenta que con los altavoces de altura puede instalar hasta dos sets; Height 1 Speaker y Height 2 Speaker.

9 : Altavoces de altura

> Antes de empezar > Conexión > Configuración > Reproducción > Nombres de las piezas

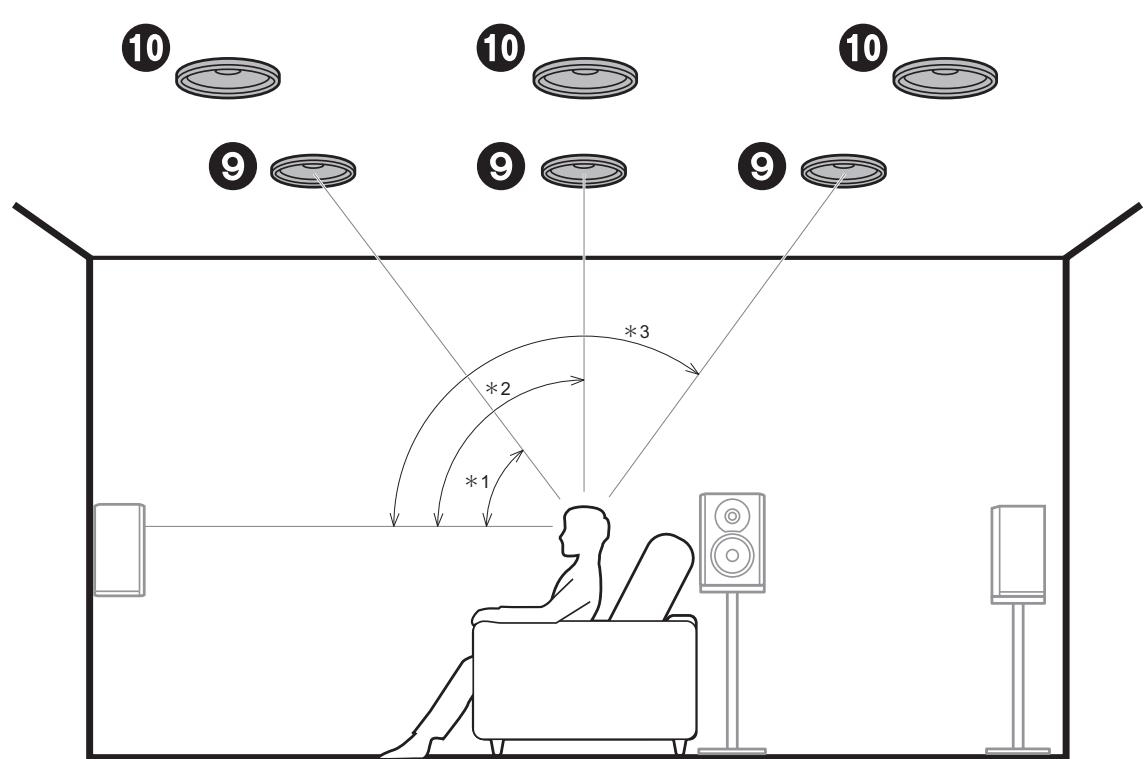

Altavoces de altura;

Estos son los tipos de altavoces de altura. Además, instalando altavoces de altura, cuando el formato de entrada es Dolby Atmos, puede seleccionar el modo de audición Dolby Atmos, que proporciona el sonido 3D más actual incluyendo sonidos por arriba.

Ponga los altavoces delanteros superiores en el techo orientados hacia la posición de asiento, los altavoces medios superiores directamente encima de la posición de asiento, y los altavoces traseros superiores en el techo detrás de la posición de asiento. La distancia entre cada par debería ser igual a la distancia entre los dos altavoces delanteros. Tenga en cuenta que con los altavoces de altura puede instalar hasta dos sets; Height 1 Speaker y Height 2 Speaker. 0 Dolby Laboratories recomienda colocar este tipo de altavoces de altura para conseguir el mejor efecto Dolby Atmos.

9 : Altavoces de altura

$ Altavoces delanteros superiores

$ Altavoces medios superiores $ Altavoces traseros superiores

> Antes de empezar > Conexión > Configuración > Reproducción > Nombres de las piezas

Altavoces de altura;

Altavoces habilitados con Dolby (Altavoces Dolby)

9 : Altavoces de altura

$ Altavoces habilitados con Dolby (frontales) $ Altavoces habilitados con Dolby (envolventes) $ Altavoces habilitados con Dolby (envolventes traseros)

Estos son los tipos de altavoces de altura. Los altavoces habilitados con Dolby son altavoces especiales diseñados para estar orientados hacia el techo de modo que el sonido se escuche tras rebotar contra el techo y así parezca que el sonido viene de arriba.

Además, instalando altavoces de altura, cuando el formato de entrada es Dolby Atmos, puede seleccionar el modo de audición Dolby Atmos, que proporciona el sonido 3D más actual incluyendo sonidos por arriba. Colóquelos encima de los altavoces delanteros o encima de los altavoces envolventes o de los altavoces envolventes traseros. Tenga en cuenta que con los altavoces de altura puede instalar hasta dos sets; Height 1 Speaker y Height 2 Speaker. Ir a "Conexión" (P10)

> Antes de empezar > Conexión > Configuración > Reproducción > Nombres de las piezas

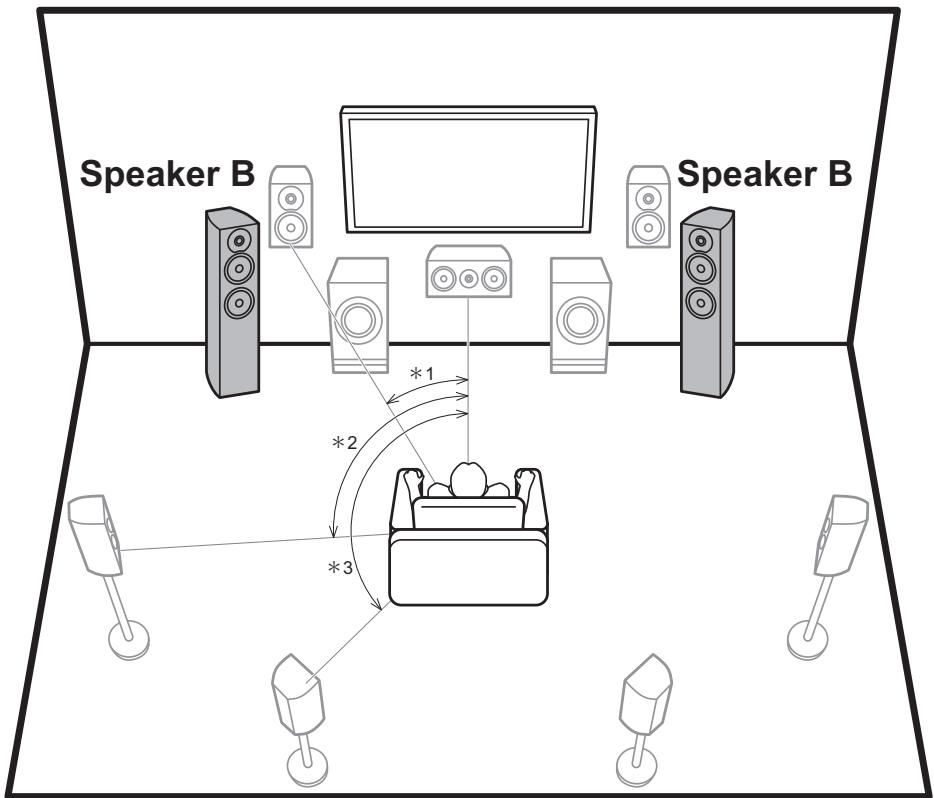

Sistema de altavoces B Speaker B Speaker B Aparte del sistema de altavoces principal (Sistema de altavoces A), también puede conectar otro sistema de altavoces delanteros que funcione como Sistema de altavoces B. Al hacerlo, puede cambiar que el mismo audio se emita desde A, B, o A+B. Cámbielo con

"Speakers" en AV Adjust (P28). Tenga en cuenta que no se emite sonido desde el altavoz envolvente trasero cuando A+B está seleccionado.

Dependiendo de la configuración del sistema de altavoces principal, es posible conectar un Sistema de altavoces B compatible con biamplificación (P8) para mejorar la calidad de los graves y agudos.

> Antes de empezar > Conexión > Configuración > Reproducción > Nombres de las piezas

Biamplificación de los altavoces

1 2 Altavoces delanteros (Biamplificación)

3 Altavoz central (Biamplificación) 4 5 Altavoces envolventes (Biamplificación)

Es posible conectar altavoces delanteros, un altavoz central y altavoces envolventes compatibles con biamplificación para mejorar la calidad de los tonos graves y agudos. Los efectos y ubicaciones para los altavoces son los mismos que los de un sistema que no use altavoces de biamplificación.

A continuación se muestran las combinaciones que puede conectar con altavoces de biamplificación. – Solo altavoces delanteros – Altavoces delanteros y altavoz central – Altavoces delanteros y altavoces envolventes Exceptuando el caso en el que únicamente los altavoces delanteros estén conectados con biamplificación, cuando varios altavoces están combinados en una conexión de biamplificación, la configuración máxima de altavoces es de 5.1 canales. Ir a "Conexión" (P11)

> Antes de empezar > Conexión > Configuración > Reproducción > Nombres de las piezas

Combinaciones de altavoces

En cualquiera de las combinaciones, se pueden conectar hasta dos subwoofers con alimentación propia.

Canales de los altavoces

FRONT CENTER SURROUND SURROUND BACK HEIGHT 1

Puntos a tener en cuenta con combinaciones de altavoces

＊ 1: No es posible usar el Altavoz B, Bi-AMP, y los altavoces ZONE a la vez. Sin embargo, con 2.1 ch hasta 7.1 ch, es posible usar altavoces Bi-AMP (FRONT) y ZONE 2 a la vez. ＊ 2: También puede utilizar conexiones de biamplificación con Altavoces B. ＊ 3: Si no ha conectado los altavoces ZONE 3 en otra habitación y únicamente ha conectado los altavoces ZONE 2, conecte los altavoces ZONE 2 a los conectores HEIGHT 1. No obstante, si quiere utilizarlos al mismo tiempo que Bi-AMP (FRONT), conecte los altavoces ZONE 2 a los conectores HEIGHT 2. ＊ 4: Si los altavoces delanteros van a tener una conexión de biamplificación, los altavoces de altura tienen que estar conectados a los conectores HEIGHT 2. ＊ 5: Los altavoces ZONE 2 tienen que estar conectados al conector HEIGHT 1, los altavoces ZONE 3 tienen que estar conectados a los conectores SURROUND BACK, y los altavoces de altura tienen que estar conectados a los conectores HEIGHT 2. ＊ 6: Esta unidad consiste en un amplificador de 9 canales, de modo que al usar una conexión de biamplificación para los altavoces delanteros, utilice un cable RCA para conectar el amplificador de potencia a los conectores PRE OUT HEIGHT 2 y después conecte los altavoces de altura al

amplificador de potencia.

＊ 7: Esta unidad consiste en un amplificador de 9 canales, así que con esta combinación utilice un cable RCA para conectar el amplificador de potencia a los conectores PRE OUT SURR BACK y después conecte los altavoces traseros envolventes al amplificador de potencia.

Cuando conecte 2 sets de altavoces de altura, las combinaciones de altavoces de altura que puede elegir son las siguientes. – Height 1 Speaker: Top Middle, Height 2 Speaker: Rear High – Height 1 Speaker: Front High, Height 2 Speaker: Uno de Rear High/Top Middle/Top Rear/Dolby Enabled Speaker (Surround)/Dolby Enabled Speaker (Surround Back) – Height 1 Speaker: Top Front o Dolby Enabled Speaker (Front), Height 2 Speaker: Uno de Rear High/Top Rear/Dolby Enabled Speaker (Surround)/Dolby Enabled Speaker (Surround Back) Si conecta únicamente un conjunto de altavoces de altura, seleccione un tipo de altavoz de altura entre las opciones disponibles.

> Antes de empezar > Conexión > Configuración > Reproducción > Nombres de las piezas

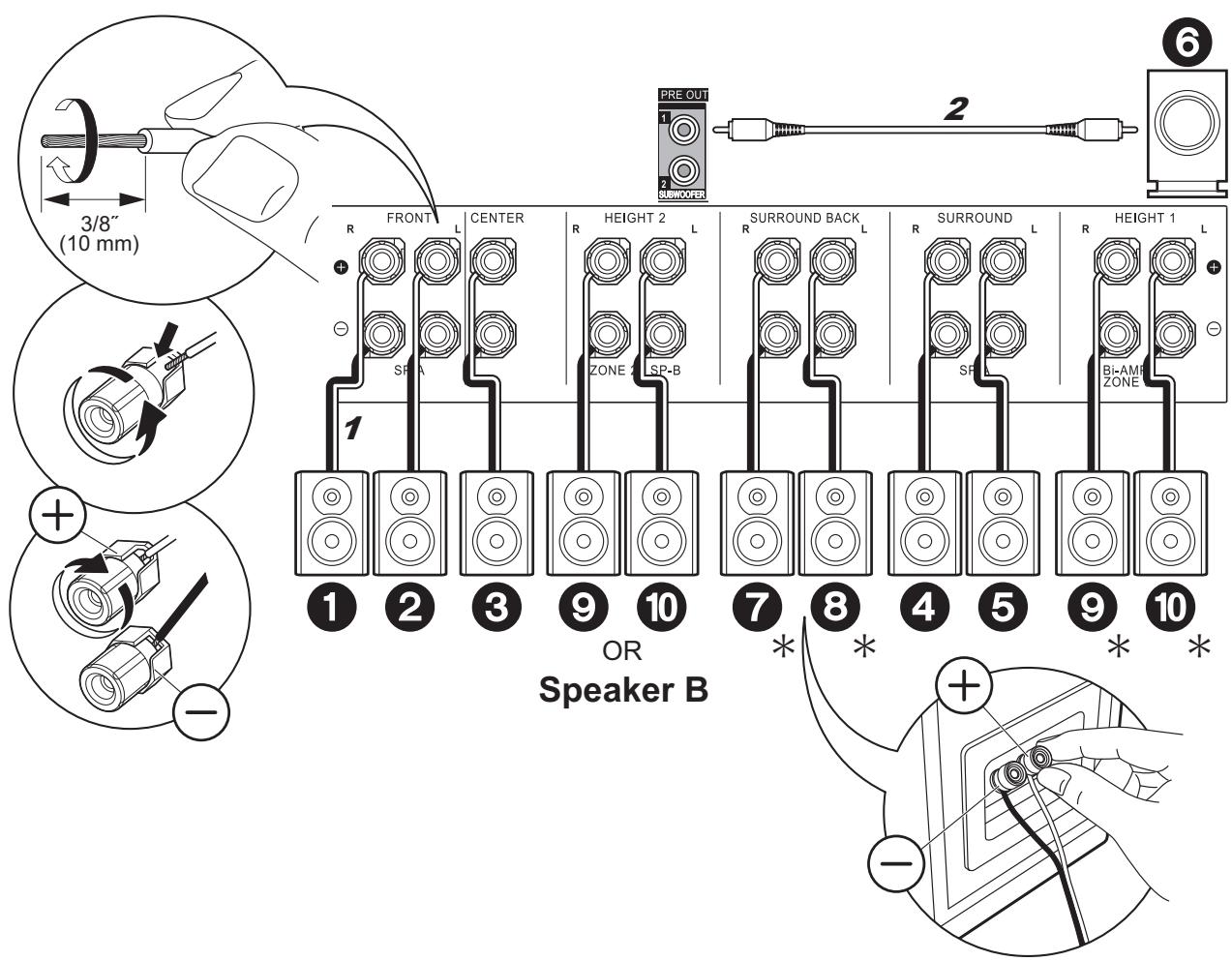

Paso 2: Conexión de los altavoces

Conexiones estándar Consulte la ilustración para conectar el sistema de altavoces.

＊ Dependiendo de la combinación de altavoces, puede que necesite conectar a otros conectores. Consulte "Puntos a tener en cuenta con combinaciones de altavoces" (P9) si desea más información.

Asegúrese de que los cables expuestos de los altavoces no sobresalgan de los terminales de los altavoces al conectarlos. Si los cables expuestos de los altavoces tocan el panel trasero o los cables + y – se tocan entre sí, el circuito de protección se activará.

1 Cable de altavoz, 2 Cable de subwoofer

> Antes de empezar > Conexión > Configuración > Reproducción > Nombres de las piezas

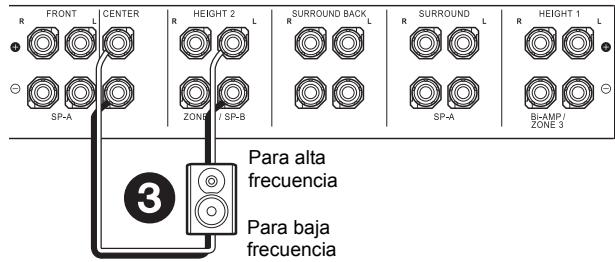

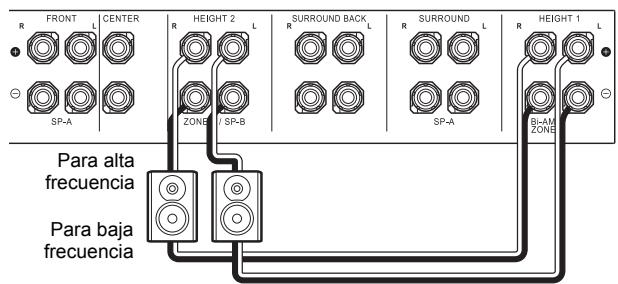

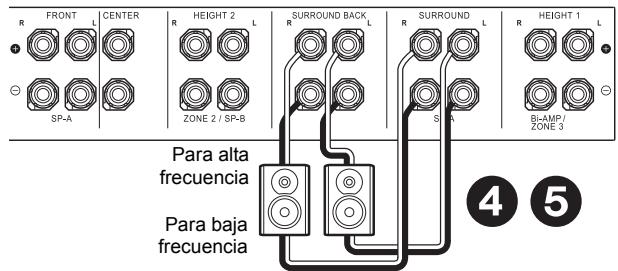

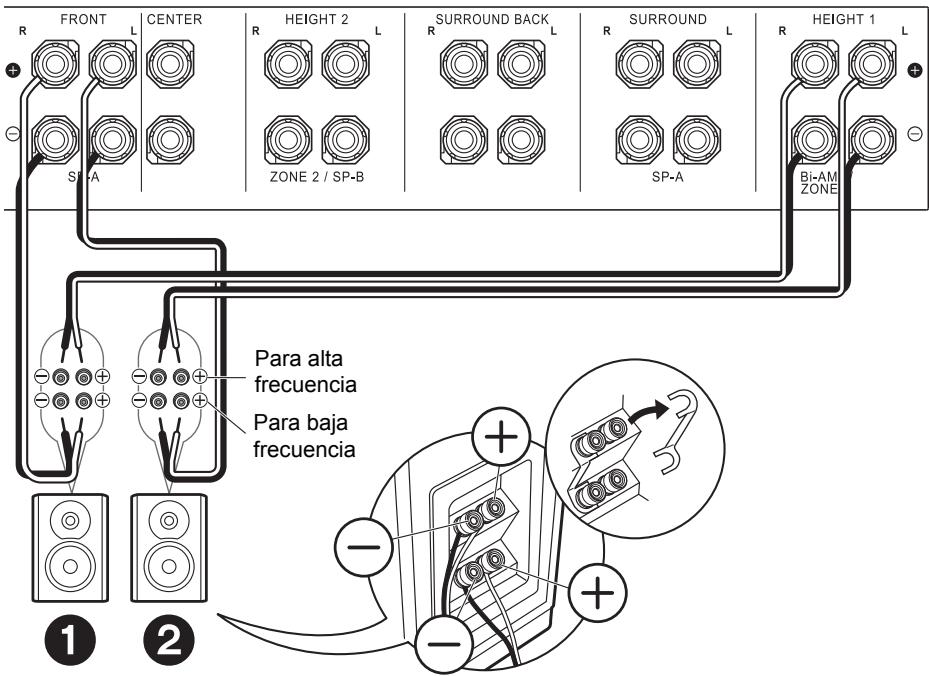

Conexiones con altavoces de biamplificación

Con un altavoz central

Cuando se usan conexiones de biamplificación para altavoces delanteros

Para alta frecuencia Para baja frecuencia

Para alta frecuencia

Para alta frecuencia

Para baja frecuencia

Para baja frecuencia

Con un sistema de altavoces B Para alta frecuencia

En caso de conexión Bi-Amp, consulte el manual de instrucciones de sus altavoces.

Para baja frecuencia

> Antes de empezar > Conexión > Configuración > Reproducción > Nombres de las piezas

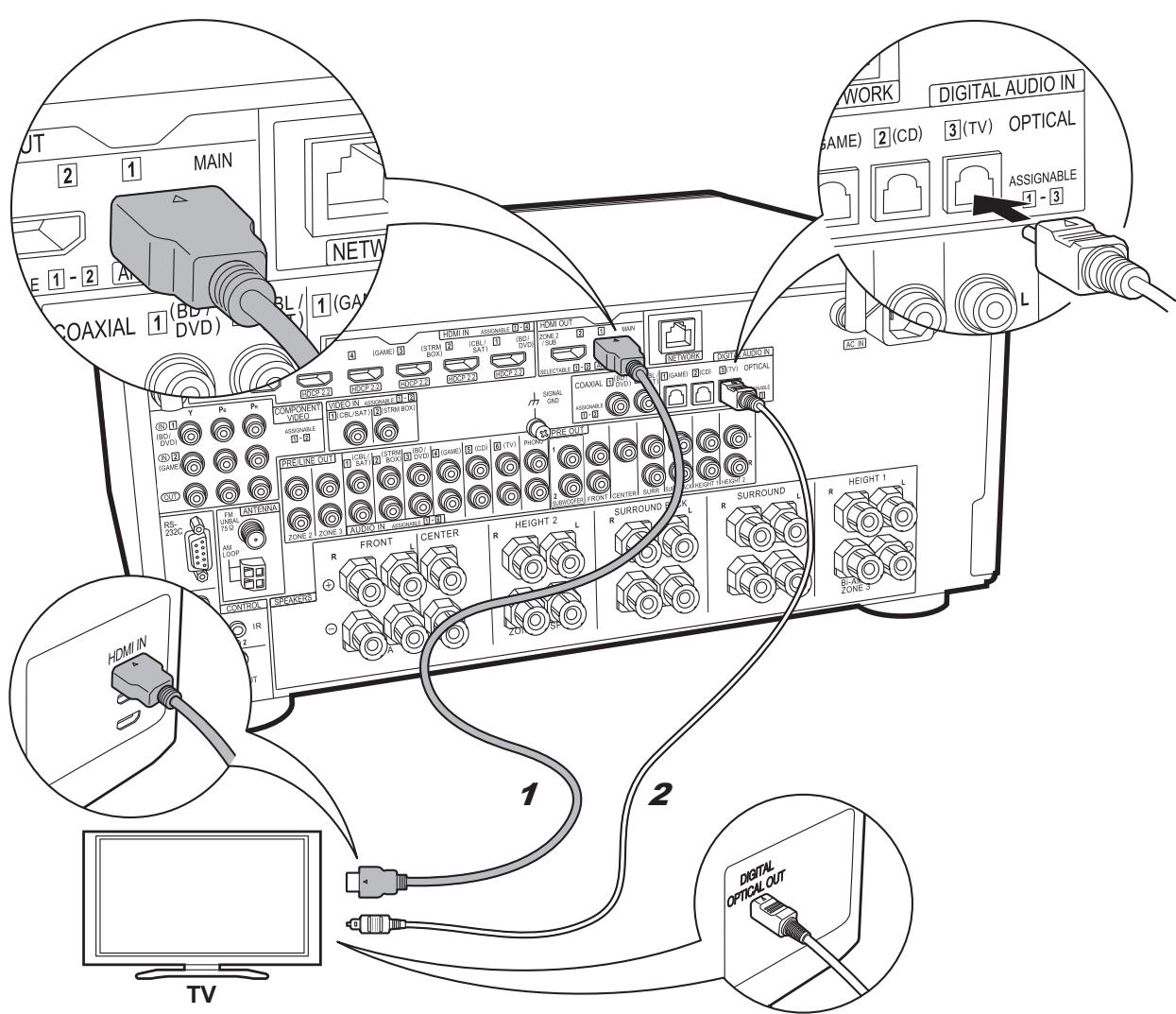

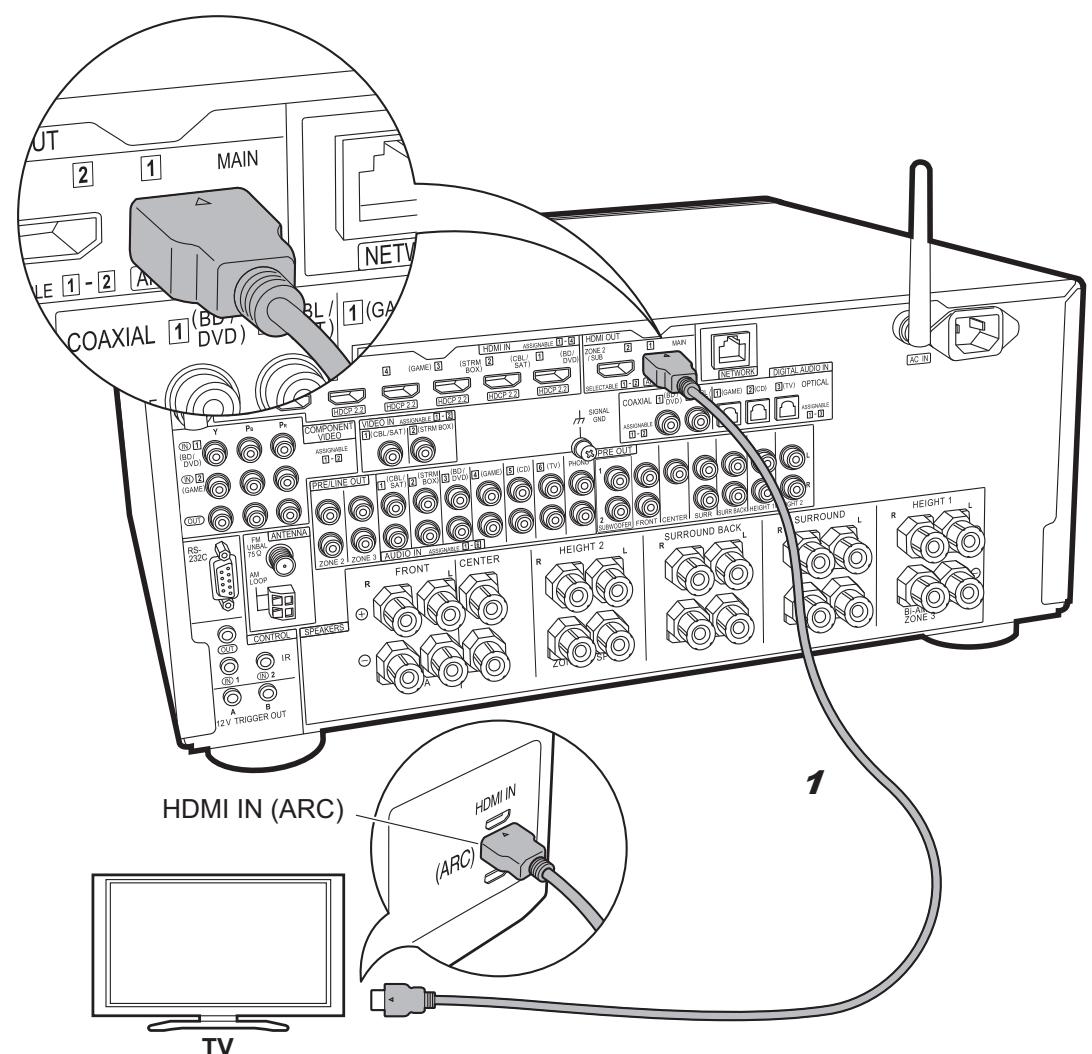

Paso 3: Conexión del TV TV-1 (ARC TV)

Se describen las conexiones para una TV compatible con la función ARC (Canal de retorno de audio). Realizando la conexión con un único cable HDMI, no solo puede transmitir al TV la entrada de vídeo a esta unidad, sino que también puede reproducir el sonido del TV a través de esta unidad. Elija un conector HDMI IN en el TV compatible con ARC al realizar la conexión. Configuración 0 Para usar la función ARC se requieren algunos ajustes. Seleccione "Yes" en "5. Canal de retorno de audio" (P23) en la Initial Setup. 0 Consulte el manual de instrucciones de la TV para indicaciones sobre sus conexiones y configuración.

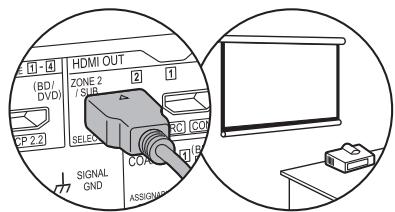

Se puede conectar otro TV o proyector al conector HDMI OUT SUB. Este conector no es compatible con ARC. Para información sobre cómo emitir vídeo desde el conector HDMI OUT SUB

> Antes de empezar > Conexión > Configuración > Reproducción > Nombres de las piezas

Se describen las conexiones para una TV no compatible con la función ARC (Canal de retorno de audio). Realizando la conexión con un cable HDMI y un cable óptico digital, no solo puede transmitir al TV la entrada de vídeo a esta unidad, sino que también puede reproducir el sonido del TV a través de esta unidad. Si el TV no tiene un conector DIGITAL OPTICAL OUT, use un cable de audio analógico y conecte el conector ANALOG AUDIO OUT del TV al conector AUDIO IN TV de esta unidad. 0 La conexión con un cable óptico digital no es necesaria si va a ver el televisor mediante un dispositivo, como una caja descodificadora de cable (es decir, sin usar el sintonizador integrado en el televisor), conectado al conector INPUT de la unidad.

Se puede conectar otro TV o proyector al conector HDMI OUT SUB. Este conector no es compatible con ARC. Para información sobre cómo emitir vídeo desde el conector HDMI OUT SUB

1 Cable HDMI, 2 Cable óptico digital

> Antes de empezar > Conexión > Configuración > Reproducción > Nombres de las piezas

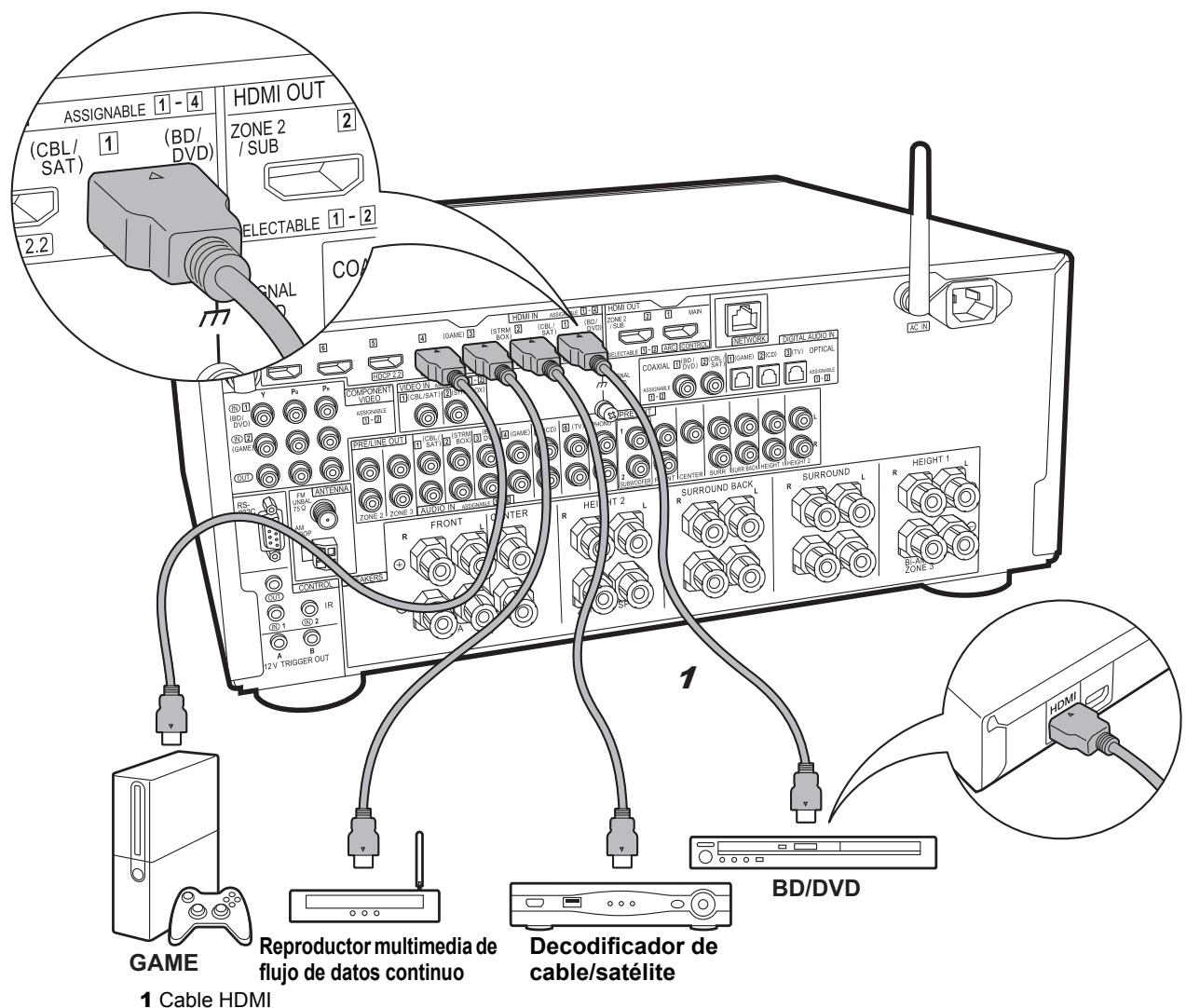

Paso 4: Conexión de los componentes AV Componentes AV HDMI Este es un ejemplo de conexión con un componente AV que cuenta con un conector HDMI. Con la conexión a un componente AV que cumpla con el estándar CEC

(Consumer Electronics Control), puede usar funciones como la función HDMI CEC que vincula con el selector de entrada, y la función HDMI Standby Through que le permite reproducir vídeo y audio desde componentes AV en el TV incluso cuando esta unidad está en modo de espera. 0 Para reproducir vídeo 4K o 1080p, use un cable HDMI de alta velocidad. Además, para disfrutar de vídeo compatible con HDCP2.2, conéctelo a los conectores HDMI IN1 a IN5. Configuración 0 Para usar las funciones HDMI CEC y HDMI Standby Through, es necesaria la configuración HDMI (P23). Realice los ajustes después de haber completado todas las conexiones. 0 Para disfrutar de sonido envolvente digital incluyendo Dolby Digital, la salida de audio debe ser ajustada en "Bitstream output" en el reproductor de discos Blu-ray u otros dispositivos conectados.

Reproductor multimedia de flujo de datos continuo

1 Cable HDMI Decodificador de cable/satélite

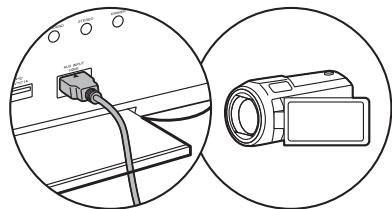

Puede conectar un dispositivo como una cámara de vídeo al conector AUX INPUT HDMI del panel frontal.

> Antes de empezar > Conexión > Configuración > Reproducción > Nombres de las piezas

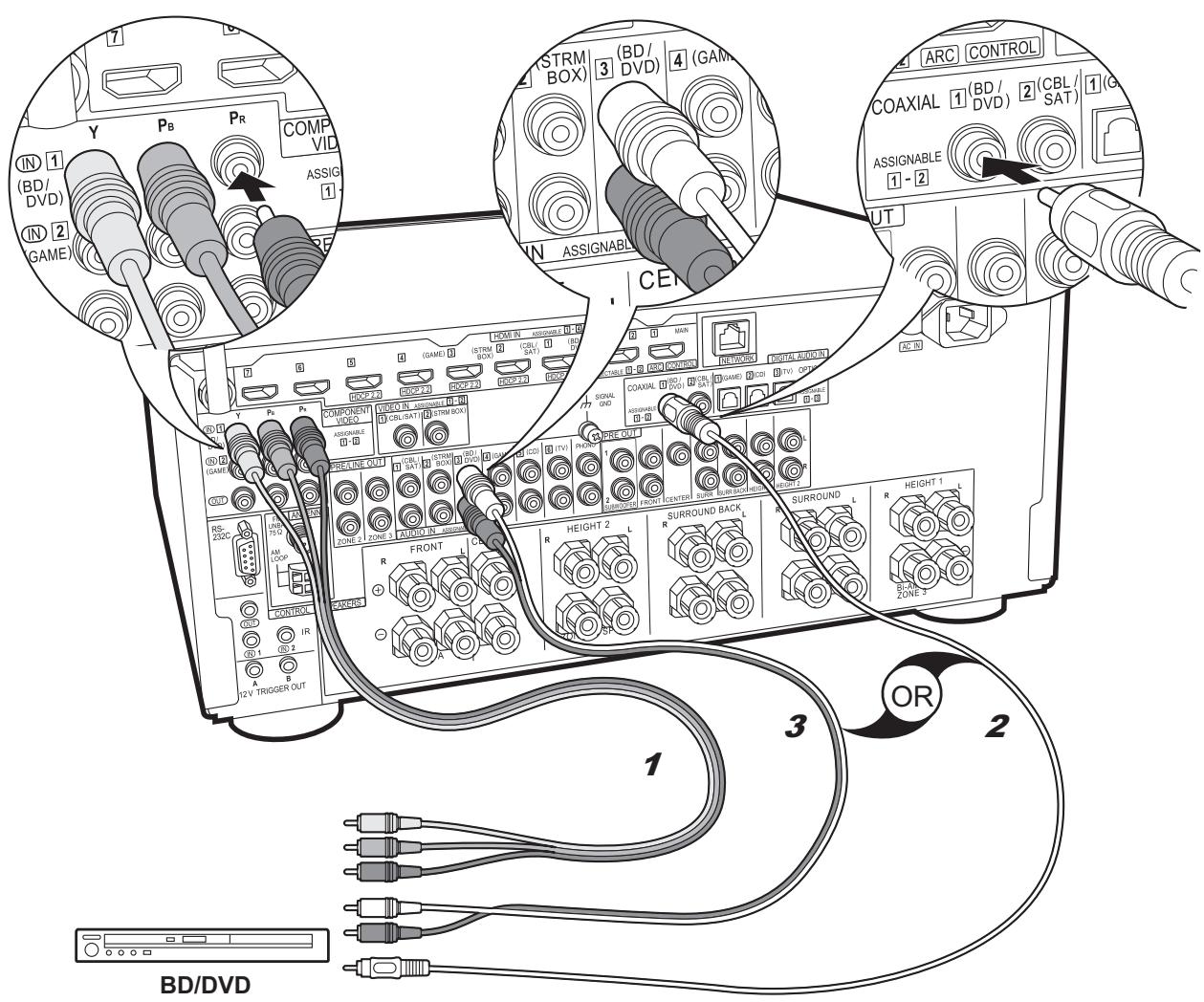

Componentes AV no HDMI

OR Este es un ejemplo de conexión con un componente AV que no tiene un conector HDMI. Realice las conexiones con el componente AV para coincidir con los conectores que este tiene. Cuando la conexión de entrada de vídeo se hace en el conector BD/DVD, la conexión de entrada de audio también debería hacerse en los conectores BD/

DVD, y así sucesivamente, de modo que conecte los conectores de entrada de vídeo a los conectores con el mismo nombre que los conectores de entrada de audio. Tenga en cuenta que las señales de vídeo de entrada al conector VIDEO IN o a los conectores COMPONENT VIDEO IN se convertirán en señales de vídeo HDMI y después se enviarán desde el conector HDMI OUT. 0 Para disfrutar de una reproducción envolvente digital en formatos como Dolby Digital, es necesario que realice una conexión para señales de audio con un cable coaxial digital o un cable óptico digital. 0 Puede modificar la asignación de los conectores de entrada que se muestran en la ilustración de la izquierda para poder conectar también cualquier conector distinto de BD/DVD. Para más información, consulte el Manual avanzado. Configuración 0 Los conectores COMPONENT VIDEO IN solo son compatibles con una resolución 480i o 576i. Cuando introduzca señales de vídeo a los conectores COMPONENT VIDEO IN, establezca la resolución de salida del reproductor en 480i o 576i. Seleccione intercalar si no hay una opción para 480i, etc. Si su reproductor no es compatible con una salida de 480i o 576i, utilice el conector VIDEO IN. 0 Para disfrutar de sonido envolvente digital incluyendo Dolby Digital, la salida de audio debe ser ajustada en "Bitstream output" en el reproductor de discos Blu-ray u otros dispositivos conectados.

> Antes de empezar > Conexión > Configuración > Reproducción > Nombres de las piezas

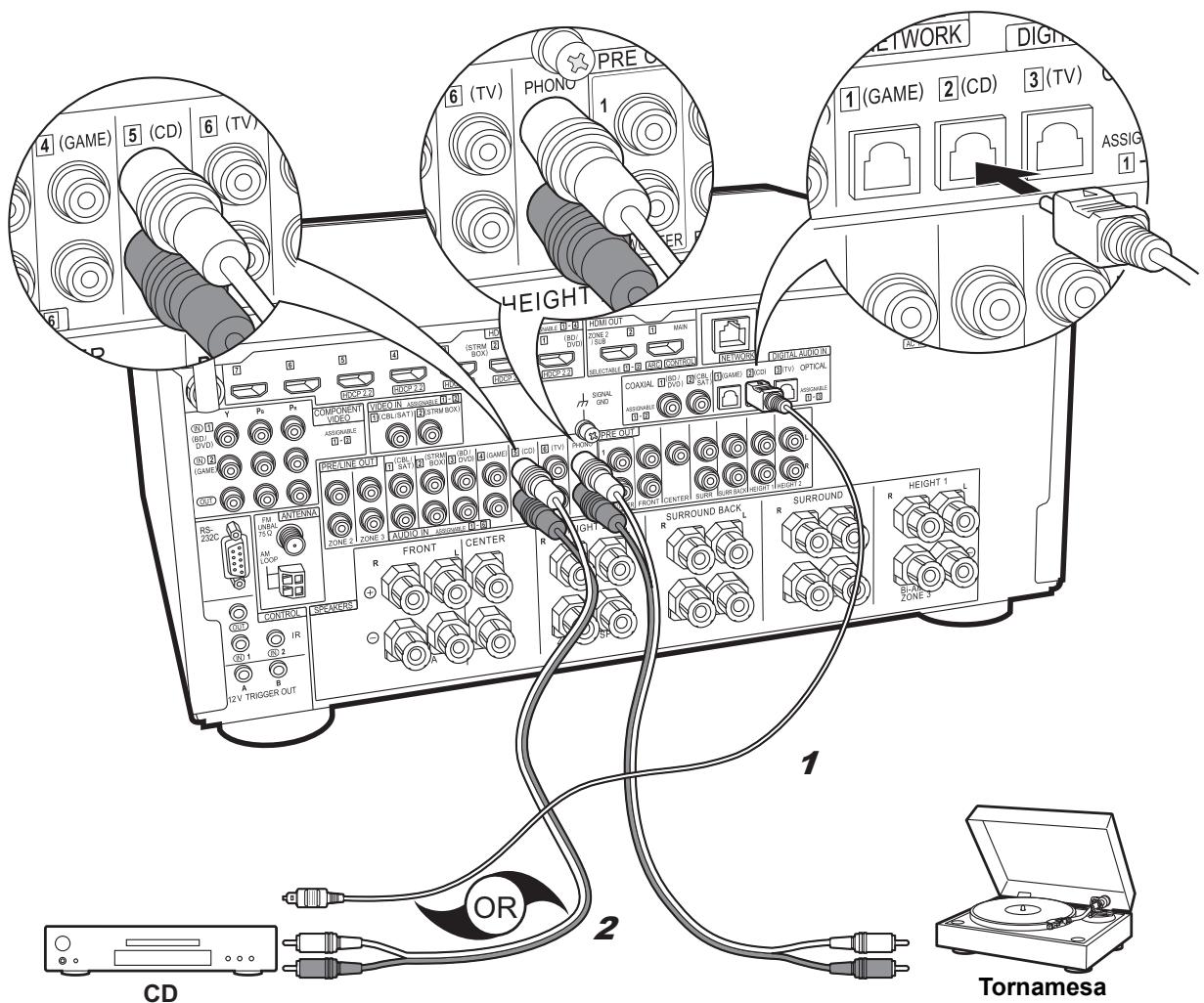

Componentes de audio

Ejemplo de una conexión con un componente de audio. Conecte un reproductor de CD utilizando un cable óptico digital o un cable de audio analógico. También puede conectar una tornamesa que tenga un cartucho de tipo MM al conector PHONO. 0 Si la tornamesa tiene un ecualizador de audio integrado, conéctelo a un conector AUDIO IN excepto al conector PHONO. Además, si la tornamesa usa un cartucho de tipo MC, instale un ecualizador de audio compatible con el cartucho de tipo MC entre la unidad y el tocadiscos, después conéctelo a cualquier conector AUDIO IN excepto al conector PHONO.

Si la tornamesa tiene un cable de toma a tierra, conéctelo al terminal SIGNAL GND de esta unidad.

1 Cable óptico digital, 2 Cable de audio analógico

> Antes de empezar > Conexión > Configuración > Reproducción > Nombres de las piezas

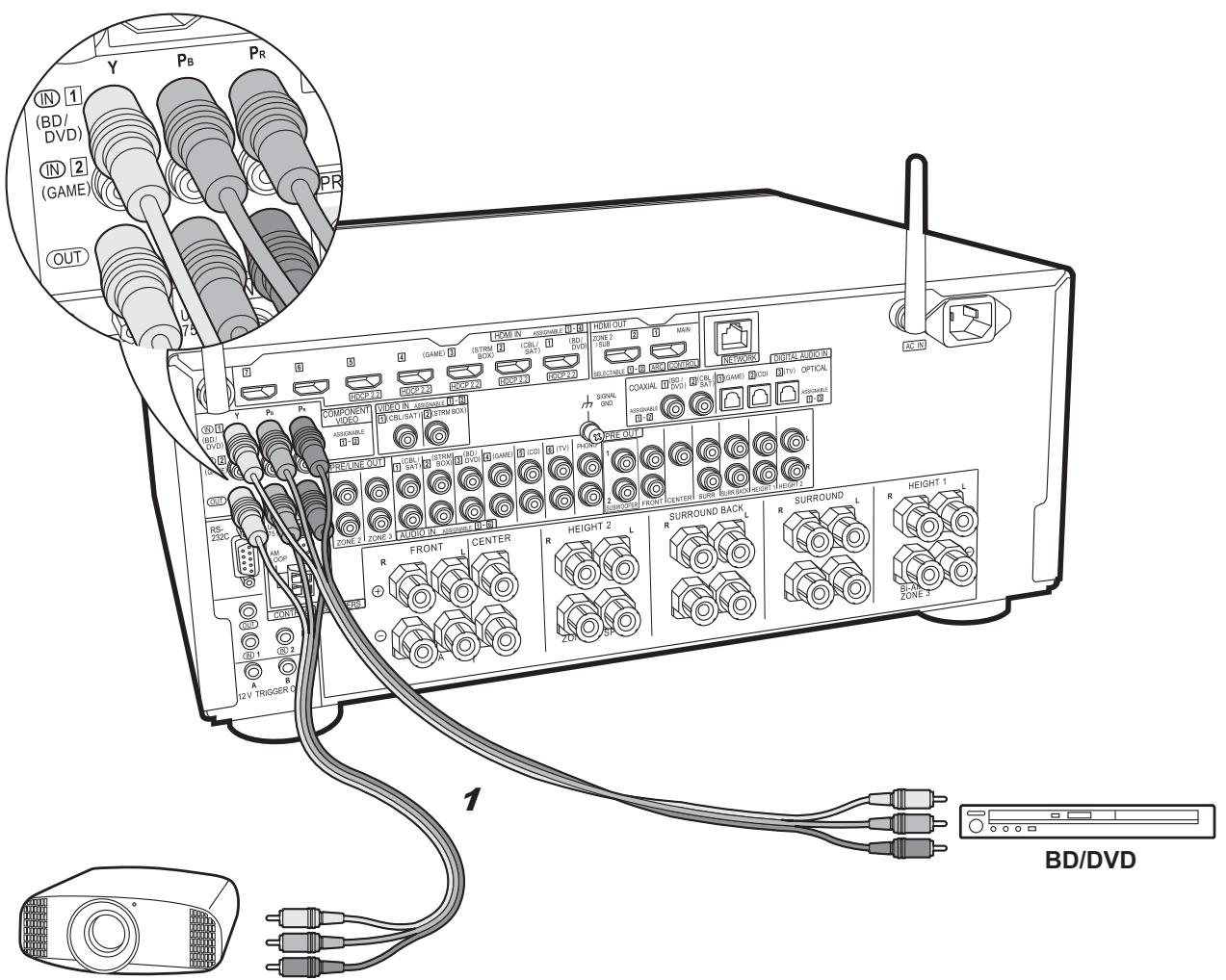

Monitor de vídeo componente

Utilice un cable de vídeo componente para conectar un TV o proyector que tenga conectores de entrada de vídeo componente en vez de un conector de entrada HDMI. Para emitir vídeo desde los conectores COMPONENT VIDEO OUT, debe conectar los componentes AV externos usando un cable de vídeo componente.

BD/DVD Proyector, etc.

1 Cable de vídeo componente

> Antes de empezar > Conexión > Configuración > Reproducción > Nombres de las piezas

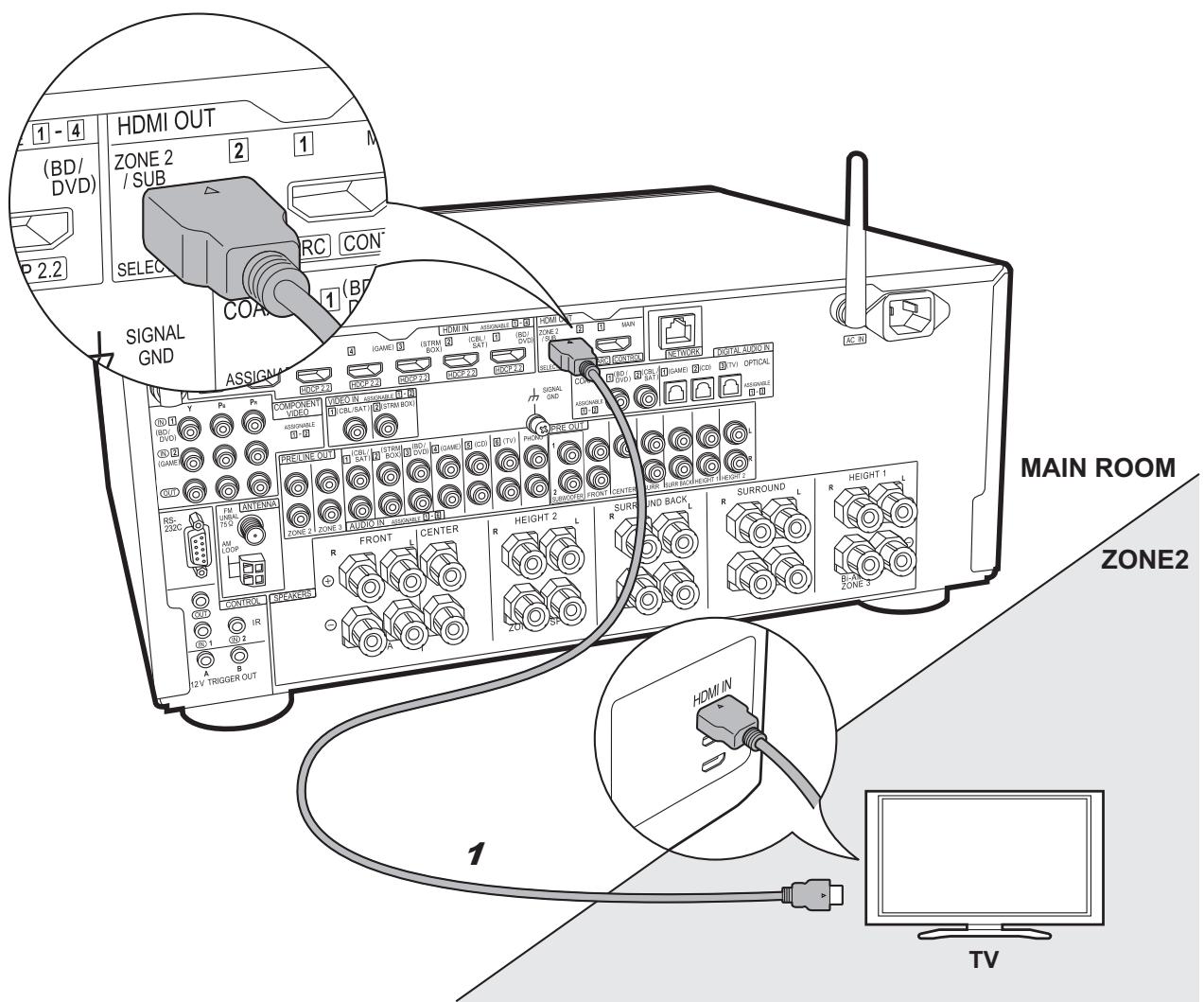

Paso 5: Conexión multizona

ZONE 2 TV MAIN ROOM ZONE2

1 Cable HDMI Puede disfrutar de contenido procedente de un reproductor de discos Blu-ray situado en la habitación principal (donde se encuentre esta unidad) en un televisor equipado con conector de entrada HDMI en una habitación distinta (ZONE 2) o reproducir el contenido procedente de otro componente AV. Solo se puede reproducir en el TV de la otra habitación el vídeo de dispositivos conectados a los conectores HDMI IN1 a IN5.

Configuración 0 Para disfrutar de esta función, se requieren ajustes en Initial Setup, "4. Configuración de multizona" (P23). 0 El audio de componentes AV conectados externamente solo se puede reproducir en la ZONE 2 cuando el audio es analógico o es audio PCM de 2 canales. Puede que también sea necesario convertir la salida de audio del componente AV a salida PCM.

> Antes de empezar > Conexión > Configuración > Reproducción > Nombres de las piezas

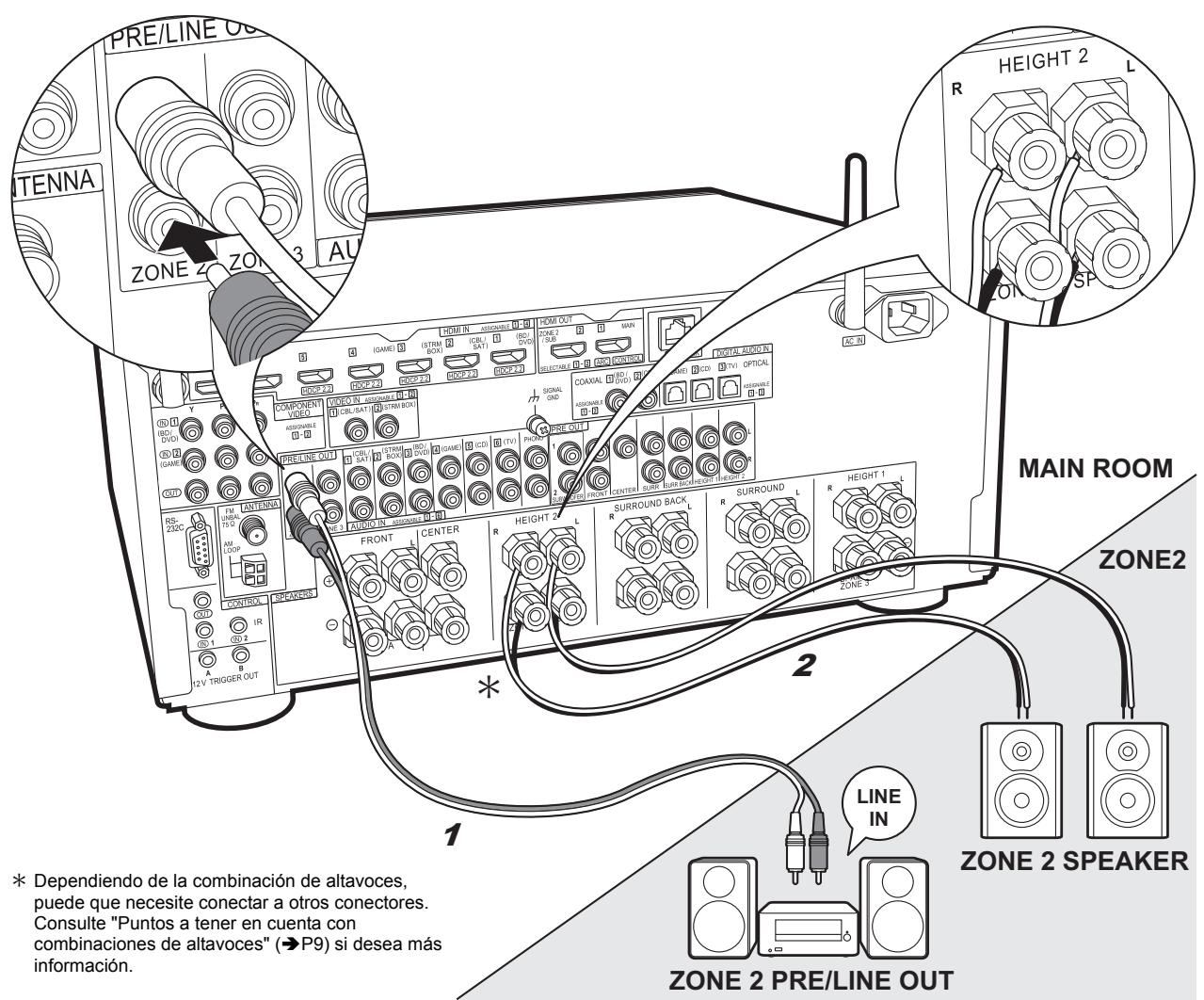

ZONE 2 PRE/LINE OUT /

ZONE 2 SPEAKER Puede disfrutar de audio en otra habitación, por ejemplo, reproduciendo un reproductor de discos Blu-ray en la habitación principal (en la que está ubicada esta unidad) y escuchando la radio por internet en la otra habitación (ZONE 2).

Conexiones con un componente AV Conecte con HDMI IN 1 a 5 si quiere emitir un componente AV externo a ZONE 2. Si el componente AV no tiene un conector

HDMI, conéctelo usando un cable óptico digital, un cable coaxial digital o un cable de audio analógico.

＊ Dependiendo de la combinación de altavoces, puede que necesite conectar a otros conectores. Consulte "Puntos a tener en cuenta con combinaciones de altavoces" (P9) si desea más información.

1 Cable de audio analógico, 2 Cable de altavoz

LINE IN ZONE 2 SPEAKER ZONE 2 PRE/LINE OUT Es posible reproducir fuentes de 2 canales en otra habitación mientras se reproducen fuentes de 11.1 canales en la habitación principal.

Conecte las conexiones ZONE 2 PRE/LINE OUT de la unidad y las conexiones de LINE IN del preamplificador principal o del amplificador de potencia en otra habitación con un cable de audio analógico. ZONE 2 SPEAKER Es posible conectar los altavoces en otra habitación y reproducir fuentes de 2 canales. 0 Puede reproducir a través de un máximo de 7.1 canales en la habitación principal durante la reproducción en ZONE 2. Con la conexión Bi-Amping o si los ajustes de conexión del altavoz ZONE 3 están habilitados, no se escuchará ningún sonido desde los altavoces envolventes traseros o los altavoces de altura, y en la habitación principal es posible la reproducción de un máximo de 5.1 canales. Los modos de audición como Dolby Atmos no se pueden seleccionar. Configuración 0 Para disfrutar de esta función, se requieren ajustes en Initial Setup, "4. Configuración de multizona" (P23). 0 El audio de componentes AV conectados externamente solo se puede reproducir en la ZONE 2 cuando el audio es analógico o es audio PCM de 2 canales. Si se ha conectado a esta unidad con un cable HDMI o un cable óptico/coaxial digital, puede que sea necesario convertir la salida de audio del componente AV a salida PCM.

> Antes de empezar > Conexión > Configuración > Reproducción > Nombres de las piezas

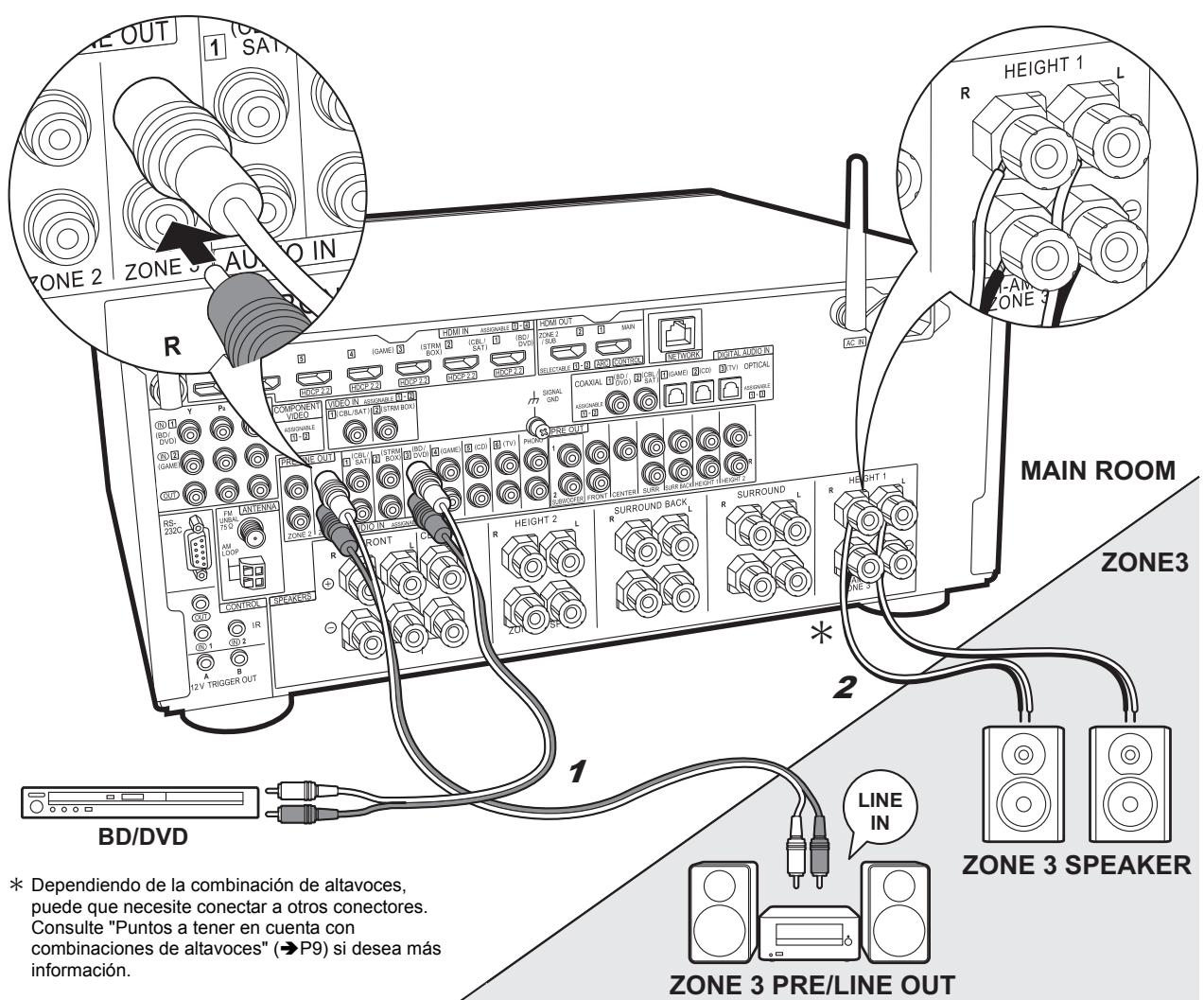

ZONE 3 PRE/LINE OUT /

ZONE 3 SPEAKER Además de la habitación principal y la ZONE 2, también puede disfrutar de audio en otra habitación más (ZONE 3). Conexiones con un componente AV Para emitir el audio de un componente AV externo en ZONE 3, conéctelo usando un cable de audio analógico. La salida a la ZONE 3 no es posible cuando se conecta con un cable HDMI o un cable óptico/coaxial digital.

ZONE 3 SPEAKER Es posible conectar los altavoces en otra habitación y reproducir fuentes de 2 canales.

0 Durante la reproducción ZONE 3, no se escucha ningún sonido desde los altavoces envolventes traseros o los altavoces de altura, y en la habitación principal es posible la reproducción de un máximo de 5.1 canales. Los modos de audición como los modos Dolby Atmos no se pueden seleccionar.

1 BD/DVD ＊ Dependiendo de la combinación de altavoces, puede que necesite conectar a otros conectores. Consulte "Puntos a tener en cuenta con combinaciones de altavoces" (P9) si desea más información.

1 Cable de audio analógico, 2 Cable de altavoz

LINE IN ZONE 3 SPEAKER ZONE 3 PRE/LINE OUT Es posible reproducir fuentes de 2 canales en otra habitación mientras se reproducen fuentes de 11.1 canales en la habitación principal. Conecte las conexiones ZONE 3 PRE/LINE OUT de la unidad y las conexiones de LINE IN del preamplificador principal o del amplificador de potencia en otra habitación con un cable de audio analógico.

0 Para disfrutar de esta función, se requieren ajustes en Initial Setup, "4. Configuración de multizona" (P23).

> Antes de empezar > Conexión > Configuración > Reproducción > Nombres de las piezas

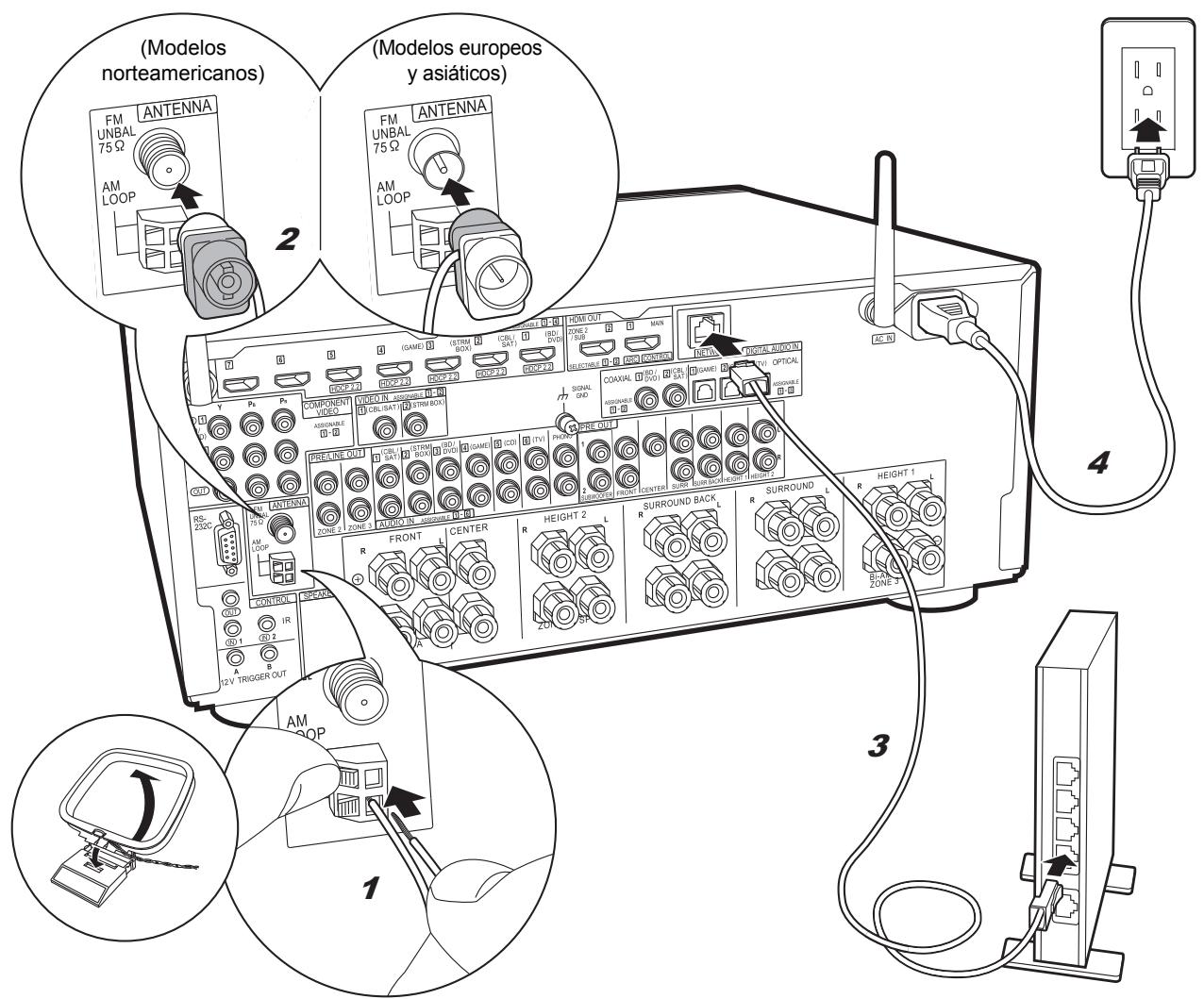

Paso 6: Conexión de otros cables

(Modelos norteamericanos)

Mueva la antena mientras reproduce la radio para encontrar la posición con mejor recepción. Utilice una chincheta o similar para fijar la antena FM para interiores a la pared.

(Modelos europeos y asiáticos)

1 Antena en bucle de AM, 2 Antena de FM para interiores, 3 Cable Ethernet, 4 Cable de alimentación

Conecte esta unidad a la red usando una LAN con cable o Wi-Fi (LAN sin cables). Puede disfrutar de funciones de red como la radio por internet, Music Server y AirPlay conectando la unidad a la red. Si realiza la conexión mediante LAN con cable, conecte un cable Ethernet al puerto NETWORK como se muestra en la ilustración. Para realizar la conexión mediante WiFi, después de seleccionar "Wireless" en "3. Conexión de red" (P23) en Initial Setup, seleccione el método de ajuste deseado y siga las instrucciones en pantalla para configurar la conexión.

Conexión del cable de alimentación

Esta unidad incluye un cable de alimentación extraíble. Conecte el cable de alimentación a la toma de corriente después de completar las otras conexiones. Conecte el cable de alimentación a AC IN de la unidad y luego conéctelo a la toma. Desconecte siempre el cable de alimentación del lado de la toma de corriente primero cuando desconecte el cable de alimentación. Puede encontrar el interruptor selector de voltaje en el panel trasero de los modelos multivoltaje. Establézcalo en el voltaje correcto para su país o región. Antes de cambiar el voltaje, desconecte el cable de alimentación. Utilice un destornillador mediano para cambiar el interruptor de voltaje.

> Antes de empezar > Conexión > Configuración > Reproducción > Nombres de las piezas

Paso 7: Encendido y configuración inicial

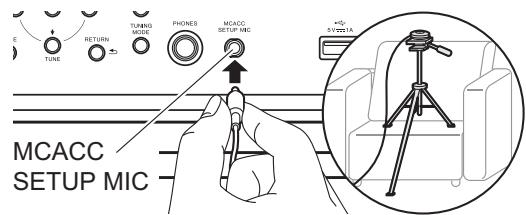

1. MCACC totalmente automático Coloque el micrófono de configuración de altavoces suministrado en la posición de escucha y mida los tonos de prueba emitidos por los altavoces, a continuación la unidad establecerá automáticamente el nivel de volumen óptimo para cada altavoz, las frecuencias de cruce y la distancia desde la posición de escucha. Esto también permite la corrección de la distorsión causada por el ambiente acústico de la habitación.

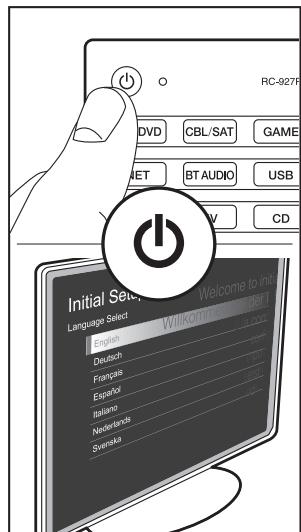

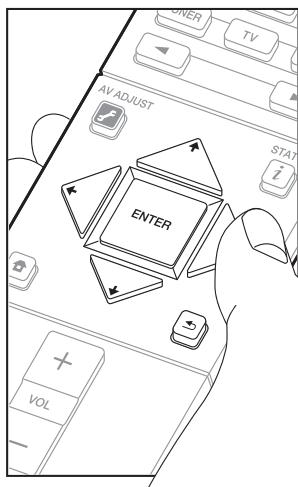

Initial Setup se inicia automáticamente

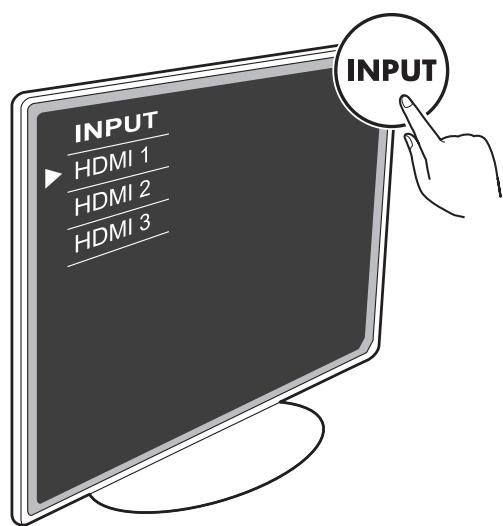

Cambie la entrada en la TV a aquella asignada a la unidad. Cuando enciende la unidad por primera vez, Initial Setup se muestra automáticamente en el TV para permitir que realice los ajustes necesarios para la puesta en marcha realizando operaciones sencillas siguiendo la guía en pantalla. 0 Si finaliza el procedimiento durante su curso o desea cambiar un ajuste realizado durante la Initial Setup, pulse en el mando a distancia, seleccione "System Setup" – "Miscellaneous" – "Initial Setup" en Home, y pulse ENTER.

0 Si va a colocar el micrófono de configuración del altavoz en un trípode, consulte la ilustración.

0 El sonido del subwoofer puede no ser detectado debido a que consiste en frecuencias extremadamente bajas. 0 La calibración tarda entre 3 y 12 minutos en completarse. Los altavoces emiten el tono de prueba a alto volumen durante la medición, de modo que tenga cuidado con el entorno. Mantenga la habitación en el mayor silencio posible durante la medición. 0 Si aparece "Reverse Phase", compruebe que no haya conectado los polos de los altavoces (i /j) en modo inverso. Aunque las conexiones sean correctas, puede que aparezca "Reverse Phase" como consecuencia del entorno alrededor de los altavoces, pero esto no afectará a la calibración, por lo que puede seleccionar "Next". 0 Si la alimentación de la unidad se corta de repente, puede que se deba a que los hilos de los cables del altavoz han entrado en contacto con el panel posterior o con otros hilos, activando así el circuito de protección. Retuerza los hilos de nuevo convenientemente y asegúrese de que no sobresalgan de los terminales de los altavoces al conectarlos.

> Antes de empezar > Conexión > Configuración > Reproducción > Nombres de las piezas

2. Configuración de fuente Compruebe que cada fuente de entrada está conectada correctamente. Siga la guía, seleccione la entrada que quiere confirmar, inicie la reproducción del reproductor seleccionado y confirme que las imágenes aparecen en el TV y que se reproduce el sonido.

Configure la conexión Wi-Fi con un punto de acceso tal como un enrutador de LAN inalámbrico. Existen los siguientes dos métodos de conexión por Wi-Fi: "Scan Networks": Busque un punto de acceso desde esta unidad. Entérese del SSID del punto de acceso de antemano. "Use iOS Device (iOS7 or later)": Comparta los ajustes de Wi-Fi del dispositivo iOS con esta unidad. Si selecciona "Scan Networks", existen otras dos posibilidades más de métodos de conexión. Compruebe lo siguiente. 0 "Enter Password": Introduzca la contraseña (o clave) del punto de acceso al que conectarse. 0 "Push Button": Si el punto de acceso tiene un botón de conexión automática, puede conectarse sin introducir una contraseña. 0 Si no se muestra el SSID del punto de acceso, en la pantalla del listado de SSIDs seleccione "Other..." con el cursor  del mando a distancia y pulse ENTER, después siga las instrucciones en pantalla. Entrada de teclado Wi-Fi Setup SSID

Para cambiar entre mayúsculas y minúsculas, seleccione

"A/a" en la pantalla y pulse ENTER. Para seleccionar si enmascarar la contraseña con "＊" o mostrarla en texto sin formato, pulse +Fav en el mando a distancia. Pulse CLEAR para borrar todos los caracteres introducidos. 0 Durante el ajuste de red se visualiza una ventana de confirmación pidiéndole aceptar la política de privacidad. Seleccione "Yes" y pulse ENTER para indicar su conformidad.

4. Configuración de multizona

HDMI CEC Realice este ajuste para habilitar la función de control para dispositivos que cumplen con el estándar CEC. Este está establecido automáticamente en activado si ha seleccionado "Yes" en "5. Canal de retorno de audio" en la

Initial Setup. Pulse el botón del mando a distancia para establecer "System Setup" – "Hardware" – "HDMI" – "HDMI CEC" en "On" en la pantalla del TV. Habilite también la función de control CEC en el dispositivo CEC que ha conectado. HDMI HDMI CEC HDMI Standby Through

Realice estos ajustes para disfrutar de vídeo y audio en otra habitación que no sea la habitación principal (ZONE 2/

ZONE 3). Seleccione "Using AV Receiver" cuando conecte altavoces en la otra habitación. Seleccione "with External Premain Amplifier" cuando conecte un preamplificador principal en la otra habitación. Seleccione "with External Power Amplifier" cuando conecte un amplificador de potencia. Si va a conectar un TV en la otra habitación (ZONE 2), cuando se muestre "Would you be using TV in 2nd room?", seleccione "Yes".

5. Canal de retorno de audio

Si ha conectado un TV compatible con ARC, seleccione "Yes". El ajuste ARC de esta unidad se activa y puede escuchar el audio del TV a través de esta unidad. 0 Si selecciona "Yes", la función HDMI CEC se activará y el consumo de energía aumentará durante el modo de espera.

HDMI Standby Through

Las señales de entrada desde los componentes AV se transmiten al TV incluso si esta unidad está en modo de espera. 0 "Auto" / "Auto (Eco)": Seleccione uno de estos ajustes cuando los componentes AV conectados cumplen el estándar CEC. Independientemente del selector de entrada seleccionado inmediatamente antes de cambiar la unidad al modo de espera, puede transmitir señales de entrada desde componentes AV al TV. Seleccione "Auto (Eco)" si el TV también cumple con el estándar CEC. Puede reducir el consumo de energía en el modo de espera. 0 Nombres del selector de entrada para "BD/DVD", etc.: Puede transmitir las señales de entrada desde el selector de entrada establecido al TV. Se puede seleccionar cuando "HDMI CEC" está establecido en "Off". 0 "Last": Puede transferir las señales de entrada del selector de entrada seleccionado inmediatamente antes de que la unidad se cambiase al modo de espera. Se puede seleccionar cuando "HDMI CEC" está establecido en "Off". Para salir de los ajustes, pulse .

> Antes de empezar > Conexión > Configuración > Reproducción > Nombres de las piezas

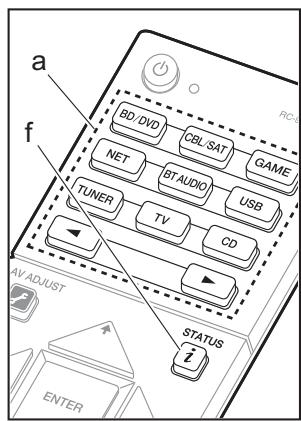

Reproducción de componente AV

1. Cambie la entrada en la TV a aquella asignada a la unidad.

2. Pulse el selector de entrada (a) en el mando a distancia con el mismo nombre que el conector al que ha conectado el reproductor para cambiar la entrada. Por ejemplo, pulse BD/DVD para reproducir el reproductor conectado al conector BD/ DVD. 0 Pulse TV para escuchar el sonido de la TV. Para equipos conectados a los conectores STRM BOX, AUX o PHONO, pulse los botones 21 para cambiar la entrada. 0 Cuando la función de vínculo CEC está en funcionamiento, la entrada cambia automáticamente cuando ha conectado un TV que cumple con el estándar CEC y un reproductor a esta unidad usando una conexión HDMI. 3. Inicie la reproducción en el reproductor. 4. Utilice VOL+/– (b) para ajustar el volumen. Cuando un TV está conectado al conector HDMI OUT SUB Pulse el botón en el mando a distancia para ver el AV Adjust y establezca "Other" – "HDMI Out" en "SUB" o "MAIN+SUB".

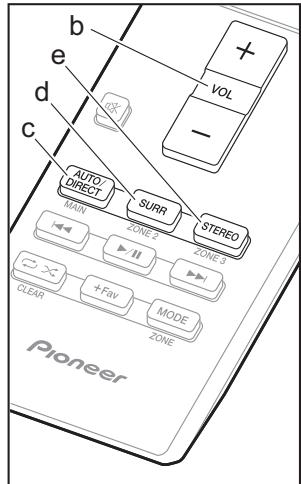

Esta unidad está equipada con una variedad de modos de audición. Para obtener más información sobre los modos de audición, consulte el Manual avanzado. Esta sección presenta alguno de los modos más populares. Botón AUTO/DIRECT (c) Púlselo repetidamente y los modos de audición

adecuados a la señal de entrada alternarán entre "Auto Surround", "Direct", y "Pure Direct".

Una vez que haya seleccionado uno de ellos, aparecerá "Auto Surround" (o "Direct" o "Pure Direct") en la pantalla de la unidad principal. A continuación se mostrará el modo de audición seleccionado automáticamente (Dolby Digital para las señales de entrada multicanal, Stereo para las señales de dos canales, etc.). El modo "Direct" apaga los procesos que pueden afectar a la calidad del sonido, como las funciones de control del tono, de modo que pueda disfrutar de una calidad de sonido aún mejor. El modo "Pure Direct" apaga más procesos que afectan a la calidad del sonido para una reproducción fiel al sonido original. En este caso, se desactiva la calibración hecha con MCACC. 0 Según sean la señal de entrada y la configuración del altavoz, pueden seleccionarse automáticamente los modos Dolby Surround y DTS Neural:X que amplían la señales de entrada de 2 y 5.1 canales a un máximo de 11 canales. Botón SURR (d) Puede seleccionar una serie de modos de audición para adecuarlo a su deseo. Existen los modos Dolby Digital, DTS-HD Master Audio y Stereo, que puede seleccionar para adecuar la señal de entrada, o los modos Dolby Surround y DTS Neural:X, que pueden ampliar las señales de entrada de 2 y 5.1 canales a un máximo de 11 canales. También puede disfrutar de modos envolventes originales como los modos Ext.Stereo y Drama. Botón STEREO (e) Puede seleccionar el modo "Stereo" para reproducir solo desde los altavoces delanteros y el subwoofer.

El último modo de audición seleccionado para la fuente se recuerda para cada uno de los botones AUTO/DIRECT, SURR y STEREO. Si el contenido que reproduce no es compatible con el último modo de audición que seleccionó, se selecciona automáticamente el modo de audición estándar para el contenido.

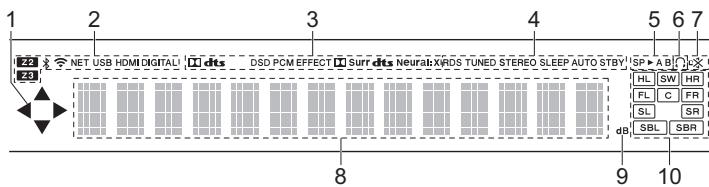

Pulse (f) repetidamente para cambiar la pantalla de la unidad principal en el orden: Fuente de entrada y volumen

La visualización cambiará cada pocos segundos.

Frecuencia de muestreo

Resolución de la señal de entrada

> Antes de empezar > Conexión > Configuración > Reproducción > Nombres de las piezas

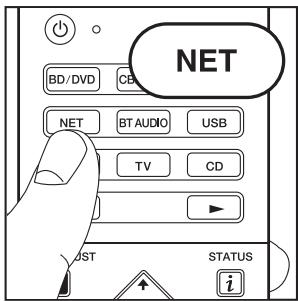

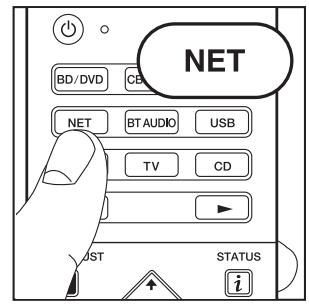

Servicios de red 1. Cambie la entrada en la TV a aquella asignada a la unidad. 2. Pulse NET para ver la pantalla de la lista de servicios de red.

reproducción comienza cuando se muestra el

100% del almacenamiento temporal. 0 Esta unidad es compatible con servidores de red Windows Media® Player 11 o 12 o NAS que sean compatibles con la funcionalidad de red local. Puede que necesite realizar algunos ajustes antes de usar Windows Media® Player 11 o 12. Active la transmisión de medios para este reproductor en Windows Media® Player. Para más información, consulte el Manual avanzado.

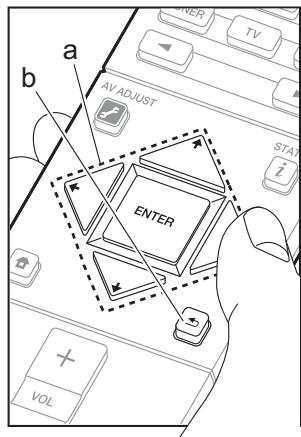

3. Seleccione el elemento con los cursores del mando a distancia y pulse ENTER para confirmar su selección (a). Para volver a la pantalla anterior, pulse (b).

Puede reproducir archivos de música almacenados en PCs o dispositivos NAS conectados al mismo punto de acceso que esta unidad. Seleccione el servidor con los cursores, seleccione el archivo de música deseado y pulse ENTER para iniciar la reproducción. La

0 Los servicios de red se vuelven seleccionables una vez que arranca la red, incluso si no se pueden seleccionar en primer lugar. 0 Puede que se amplíen las funcionalidades mediante actualizaciones de firmware y que los proveedores de servicios cesen su actividad, lo que significa que algunos servicios de red y contenidos puede que no estén disponibles en el futuro. Además, los servicios disponibles podrían variar dependiendo de su zona de residencia.

Cuando esta unidad está conectada a una red, puede escuchar TuneIn u otros servicios de radio por internet ya registrados. Después de seleccionar el servicio deseado, siga las instrucciones en pantalla, usando los botones de cursor para seleccionar las emisoras y los programas de radio y después pulse ENTER para reproducirlos. La reproducción comienza cuando se muestra el 100% del almacenamiento temporal.

almacenamiento USB que cumplan con los estándares de la clase de dispositivos de almacenamiento masivo USB. Esta unidad también es compatible con dispositivos de almacenamiento USB que usan formatos de sistemas de archivos FAT16 o FAT32.

USB Reproduzca archivos de música desde un dispositivo de almacenamiento USB. Después de conectar el dispositivo de almacenamiento

USB en el puerto USB de la parte frontal de la unidad, pulse USB en el mando a distancia. Seleccione la carpeta o el archivo de música deseado con los cursores del mando a distancia y pulse ENTER para confirmar e iniciar la reproducción. 0 No se puede garantizar el funcionamiento de todos los dispositivos de almacenamiento USB. 0 Esta unidad puede utilizar dispositivos de

> Antes de empezar > Conexión > Configuración > Reproducción > Nombres de las piezas

Puede disfrutar sin cables de los archivos de música almacenados en un iPhone®, iPod touch® o iPad® conectado al mismo punto de acceso que esta unidad.

0 Actualice la versión de sistema operativo en su dispositivo iOS a la última versión. 1. Conecte el dispositivo iOS al punto de acceso. 2. Pulse NET. 3. Pulse el icono AirPlay en el centro de control del dispositivo iOS, seleccione esta unidad de la lista de dispositivos visualizada y pulse "Done". 4. Reproduzca los archivos de música en el dispositivo iOS. 0 La función Network Standby está activada por defecto, de modo que cuando realice los pasos 3 y 4 anteriores, esta unidad se enciende automáticamente y la entrada cambia a "NET". Para reducir la cantidad de energía consumida durante el modo en espera, pulse el botón del mando a distancia, después en el Home que se muestra establezca "System Setup" – "Hardware" – "Power Management" – "Network Standby" en "Off". 0 Debido a las características de la tecnología inalámbrica AirPlay, el sonido producido en esta unidad puede quedar ligeramente detrás del sonido reproducido en el dispositivo con AirPlay activado.

1. Cuando pulsa BT AUDIO en el mando a distancia, en la pantalla de esta unidad se muestra "Now Pairing..." y el modo de emparejamiento se activa.

También puede reproducir archivos de música en el ordenador con iTunes (Ver. 10.2 o posterior). Antes de la operación, asegúrese de que esta unidad y el PC están conectados a la misma red, después pulse NET en esta unidad. A continuación, haga clic en el icono AirPlay en iTunes, seleccione esta unidad de la lista de dispositivos mostrada e inicie la reproducción de un archivo de música.

2. Active (encienda) la función BLUETOOTH del dispositivo con BLUETOOTH, después seleccione esta unidad entre los dispositivos mostrados.

Si se le pide una contraseña, introduzca "0000". 0 Para conectar otro dispositivo con BLUETOOTH, mantenga pulsado BT AUDIO hasta que se muestre "Now Pairing...", después realice el paso 2 anterior. Esta unidad puede almacenar la información de hasta 8 dispositivos emparejados. 0 El área de cobertura es de 15 metros (48 pies). Tenga en cuenta que la conexión con todos los dispositivos que tengan BLUETOOTH no siempre está garantizada. Reproducción 1. Cuando la unidad esté encendida, conecte el dispositivo con BLUETOOTH. 2. El selector de entrada de esta unidad cambiará automáticamente a "BT AUDIO". 3. Reproduzca música. Suba el volumen del dispositivo con BLUETOOTH hasta un nivel adecuado. 0 Debido a las características de la tecnología inalámbrica BLUETOOTH, el sonido producido en esta unidad puede llevar un ligero retraso respecto al sonido reproducido en el dispositivo con BLUETOOTH activado.

> Antes de empezar > Conexión > Configuración > Reproducción > Nombres de las piezas

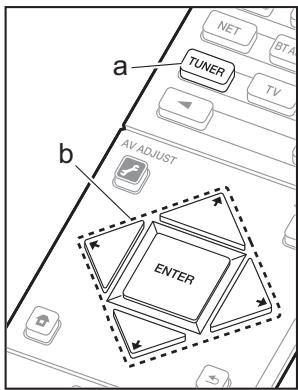

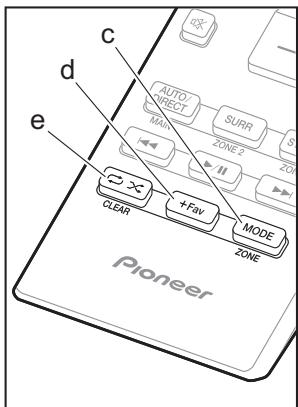

1. Pulse TUNER (a) del mando a distancia repetidamente para seleccionar "AM" o "FM" en la pantalla. 2. Pulse MODE (c) del mando a distancia, de modo que el indicador "TunMode: Auto" de la pantalla se ilumine. 3. Al pulsar los botones de cursor (b)  /  del mando a distancia, se inicia la sintonización automática y la búsqueda se detiene cuando se encuentra una emisora. Cuando se sintoniza una emisora de radio, el indicador "TUNED" se enciende en la pantalla. Puede predefinir hasta 40 emisoras. 1. Sintonice la emisora de radio AM/FM que desea registrar. 2. Pulse +Fav (d) en el mando a distancia de modo que el número preestablecido parpadee en la pantalla. 3. Mientras que el número preajustado está parpadeando (unos 8 segundos), pulse repetidamente los botones de cursor (b)  /  del mando a distancia para seleccionar un número entre el 1 y el 40. 4. Pulse +Fav (d) de nuevo en el mando a distancia para registrar la emisora. Cuando se ha finalizado el registro, el número preestablecido deja de parpadear. Para seleccionar una emisora de radio preestablecida, pulse los botones de cursor (b)  /  en el mando a distancia. 0 Para borrar una emisora preestablecida, pulse los botones de cursor (b)  /  del mando a distancia para seleccionar el número preestablecido que quiere borrar, pulse +Fav (d) en el mando a distancia y después pulse CLEAR (e) mientras el número predefinido está parpadeando. Una vez borrado, el número de la pantalla se apaga. Ajuste del paso de frecuencia Pulse el botón del mando a distancia para seleccionar "System Setup" – "Miscellaneous" – "Tuner" – "AM/FM Frequency Step" o "AM Frequency Step" y elija el paso de frecuencia para su área. Tenga en cuenta que cuando se cambia este ajuste, se borran todos los preajustes de radio.

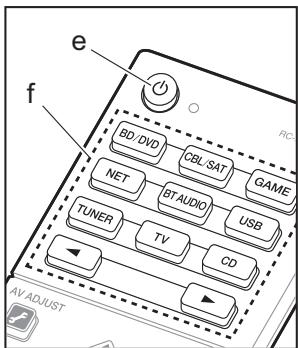

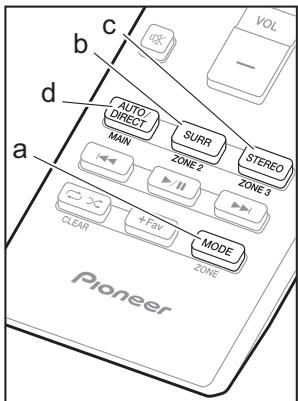

1. Cambie el mando a distancia al modo para controlar la ZONE 2 o la ZONE 3. Para cambiar al modo para controlar la ZONE 2, mientras mantiene pulsado MODE (a) en el mando a distancia, pulse ZONE 2 (b) durante 3 o más segundos hasta que el indicador remoto parpadee dos veces. Para cambiar al modo para controlar la ZONE 3, mientras mantiene pulsado MODE (a) en el mando a distancia, pulse ZONE 3 (c) durante 3 o más segundos hasta que el indicador remoto parpadee tres veces.

Para restablecer el mando a distancia al modo de control de la habitación principal: Mientras mantiene pulsado MODE (a) en el mando a distancia, pulse MAIN (d) durante 3 o más segundos hasta que el indicador remoto parpadee una vez.

2. Apunte el mando a distancia hacia la unidad principal y pulse Í (e). "Z2" o "Z3" se ilumina en la pantalla de la unidad principal.

3. Pulse el botón del selector de entrada (f) de la entrada que quiera reproducir en la habitación separada. En la unidad principal, después de pulsar varias veces ZONE CONTROL para visualizar "Z2" o "Z3" en la pantalla, dentro de los siguientes 8 segundos gire el mando

INPUT SELECTOR para seleccionar la entrada que quiere reproducir en la otra habitación. 0 Sólo puede seleccionar las mismas entradas para la habitación principal y la habitación separada con el selector de entrada "NET" o "BT AUDIO", o "USB". Si ha seleccionado "NET" en la habitación principal y luego selecciona "USB" en la habitación separada, cambia también a "USB" la habitación principal. No

> Antes de empezar > Conexión > Configuración > Reproducción > Nombres de las piezas

puede seleccionar diferentes emisoras para la habitación principal y la habitación separada con la radio AM/FM.

0 Las señales de audio DSD y Dolby TrueHD no se transmiten a la ZONE 2/ZONE 3 cuando están seleccionadas con el selector de entrada "NET", "USB". 4. Para ajustar el volumen en el amplificador de potencia en la otra habitación o en el altavoz ZONE, ajústelo con VOL+/– en el mando a distancia. Para controlar desde la unidad principal, pulse varias veces ZONE CONTROL para visualizar "Z2" o "Z3" en la pantalla y, en un plazo de 8 segundos, ajuste con el mando MASTER VOLUME. 0 Es posible visualizar la información de un dispositivo conectado en la TV en una habitación separada. Pulse el botón mientras el mando a distancia está en el modo para controlar la ZONE 2. 0 El consumo de energía en modo de espera aumenta cuando la función multizona está en uso. Para desactivar la función Pulse Í mientras está en el modo para controlar la ZONE 2 o ZONE 3 con el mando a distancia. Reproducción solo en la ZONE 2 o ZONE 3 Si pone la unidad en modo de espera durante la reproducción multizona, el indicador Z2 o Z3 se atenuará y el modo de reproducción se cambiará al modo de reproducción solo en una habitación separada. Activar ZONE 2/ZONE 3 mientras esta unidad está en modo de espera también cambiará el modo de reproducción al mismo ajuste. MULTI-ZONE MUSIC Si pulsa MULTI-ZONE MUSIC mientras se lleva a cabo la reproducción en la habitación principal, se activa el MULTIZONE MUSIC, en la pantalla se iluminan "Z2" y "Z3" al mismo tiempo y las fuentes de reproducción de todas las habitaciones se cambian a la misma fuente a la vez. 0 La fuentes que pueden reproducirse en la ZONE 2 pueden ser reproducidas en todas las habitaciones.

0 Esta función no puede usarse si se conectan auriculares o el audio se emite desde los altavoces del televisor.

Configuración Para usar la función multizona, se requieren ajustes en Initial Setup, "4. Configuración de multizona" (P23). Cuando compruebe los ajustes de contenido, consulte lo siguiente, pulse en el mando a distancia y compruebe "System Setup" que aparece en Home. – Cuando ha conectado un TV en una habitación separada con un cable HDMI, ¿ha seleccionado "Use" en "Input/ Output Assign" – "TV Out/OSD" – "Zone2 HDMI"? – Cuando está reproduciendo el audio desde un componente AV en la habitación separada conectado con un cable HDMI, ¿ha seleccionado "Use" en "Input/ Output Assign" – "TV Out/OSD" – "Zone2 HDMI"? – Cuando ha conectado unos altavoces en una habitación separada con un cable de altavoz, ¿ha seleccionado "Zone 2" o "Zone 2/Zone 3" en "Speaker" – "Configuration" – "Zone Speaker"? – Cuando ha conectado un amplificador de potencia en una habitación separada con un cable de audio analógico y quiere controlar el volumen con esta unidad, ¿ha seleccionado "Variable" en "Multi Zone" – "Zone 2" o "Zone 3" – "Output Level"?

Pulsando en el mando a distancia durante la reproducción, puede ajustar los ajustes de uso más frecuente, como el cambio de altavoces y el ajuste de la calidad del sonido, usando los menús en pantalla. Seleccione el elemento con los cursores del mando a distancia y pulse ENTER para confirmar su selección. Para volver a la pantalla anterior, pulse . Tenga en cuenta que la pantalla del televisor no mostrará ninguna imagen cuando el selector de entrada se ajuste como "CD", "TV", "PHONO", "FM" o "AM". En consecuencia, deberá seguir la pantalla de la unidad principal cuando realice las operaciones. AV Adjust

"Tone": Es posible mejorar o moderar los bajos y altos de los altavoces delanteros.

"Other": Le permite realizar una variedad de ajustes. 0 "Sound Delay": Si el vídeo va por detrás del audio, puede retrasar el audio para corregir la diferencia. 0 "Sound Retriever": Mejora la calidad del audio comprimido. 0 "Speakers": Puede cambiar la salida para los altavoces A/B. 0 "HDMI Out": Le permite seleccionar el conector HDMI OUT para emitir señales de vídeo desde "MAIN", "SUB", y "MAIN+SUB".

> Antes de empezar > Conexión > Configuración > Reproducción > Nombres de las piezas

Cuando la unidad funciona irregularmente

Si el subwoofer no produce sonido

Cuando pulsa en el mando a distancia, se muestra el

Home y puede realizar ajustes en los diversos menús. Seleccione el elemento con los cursores del mando a distancia y pulse ENTER para confirmar su selección. Para volver a la pantalla anterior, pulse .

Pruebe a reiniciar la unidad

Reiniciar la unidad puede contribuir a que funcione correctamente. Para reiniciar la unidad, la ponga en el modo de espera, después pulse Í STANDBY/ON en la unidad principal durante al menos 5 segundos. (Los ajustes de la unidad se mantendrán.) Si no se produce ninguna mejora incluso después de reiniciar la unidad, pruebe a desconectar y volver a conectar los cables de alimentación de la unidad y de los equipos conectados.

Si el ajuste de los altavoces delanteros es "Large" y durante la entrada de 2 canales, como la procedente del televisor o la música, los elementos de rango bajo se emitirán por los altavoces delanteros y no por el subwoofer.

Si prefiere que la salida se produzca desde el subwoofer, realice uno de estos ajustes. 1. Configure los altavoces delanteros como "Small". Los elementos de rango bajo se emitirán desde el subwoofer en lugar de los altavoces delanteros. Le recomendamos que no modifique este ajuste si sus altavoces delanteros cuentan con unas características de reproducción del rango bajo óptimas. 2. Cambie "Double Bass" a "On". Los elementos de rango bajo se emitirán desde los altavoces delanteros y el subwoofer. Puede que esto haga que se reproduzcan demasiados bajos. No modifique el ajuste si ese es el caso o elija la opción 1. Consulte "Configuración del sistema" − "Crossover" en el Manual avanzado si desea más información.

"System Setup": Ajustes avanzados para brindarle una experiencia todavía mejor.

"MCACC Pro": Configure los altavoces automáticamente o realice los cambios deseados en el ecualizador. "Network/Bluetooth": Realice los ajustes de conexión WiFi o los ajustes relacionados con BLUETOOTH.

Restauración de la unidad (esto restaura la configuración predeterminada de fábrica)

Si reiniciar la unidad no soluciona el problema, restaurar la unidad al estado en el que se encontraba en el momento de envío podría solucionar el problema. Si restablece el estado de la unidad, sus preferencias serán restablecidas a los valores por defecto. Apúntelos antes de comenzar el restablecimiento antes de realizar la siguiente operación.

1. Mientras mantiene pulsado AUTO/DIRECT en la unidad principal, pulse Í STANDBY/ON en la unidad principal.

2. "Clear" aparece en la pantalla y la unidad regresa al modo de espera. No desenchufe el cable de alimentación hasta que "Clear" desaparezca de la pantalla. Para restaurar el mando a distancia, mientras mantiene pulsado MODE, pulse hasta que el indicador remoto parpadee dos veces (aproximadamente 3 segundos).

> Antes de empezar > Conexión > Configuración > Reproducción > Nombres de las piezas

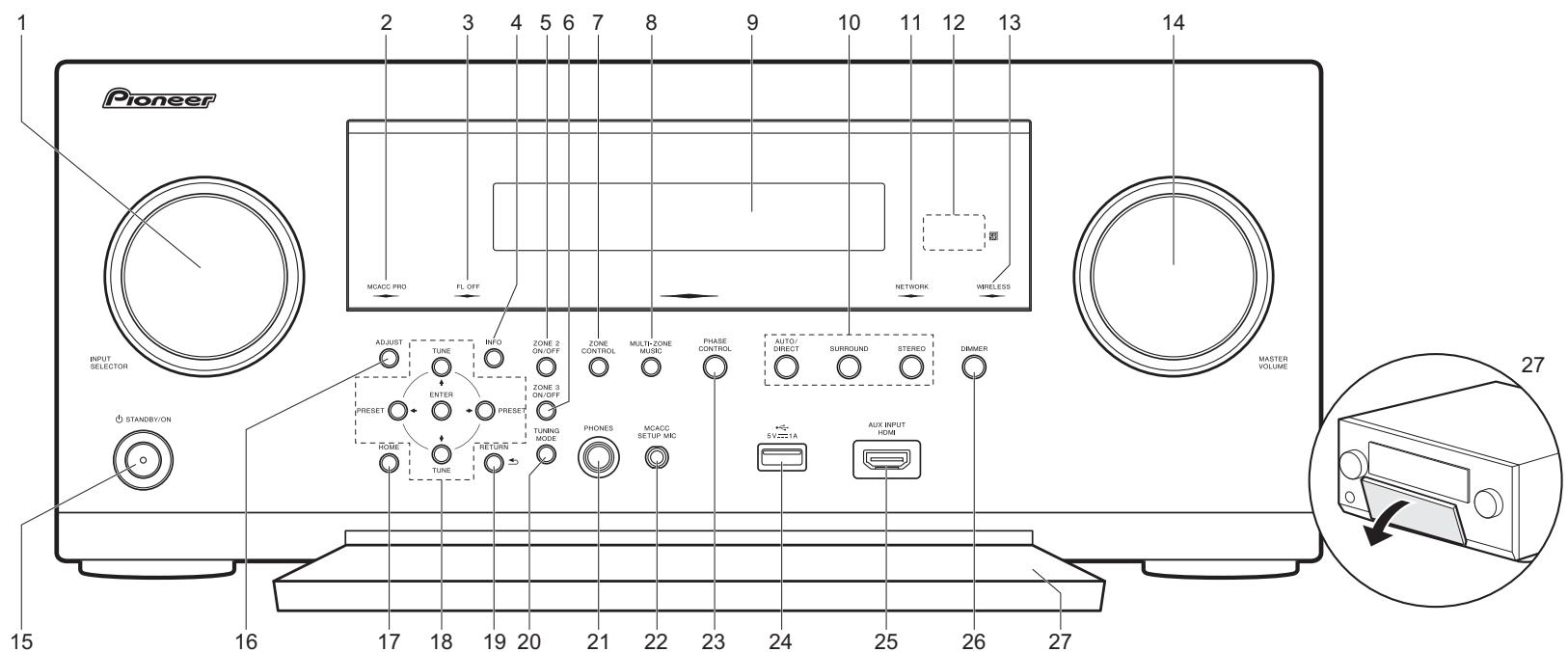

1. Mando INPUT SELECTOR: Cambian la entrada a reproducir.

2. Indicador MCACC PRO: Éste se enciende cuando ha activado la calibración hecha con MCACC. 3. Indicador FL OFF: Éste se enciende cuando ha pulsado DIMMER repetidamente para apagar la pantalla. 4. Botón INFO: Cambia la información en la pantalla. 5. Botón ZONE 2 ON/OFF: Encender o apagar la ZONE 2. 6. Botón ZONE 3 ON/OFF: Encender o apagar la ZONE 3. 7. Botón ZONE CONTROL (P27) 8. Botón MULTI-ZONE MUSIC (P28) 9. Pantalla (P33) 10.Botón de modo de audición (P24) 11. Indicador NETWORK: Cuando está activada la alimentación, éste se enciende cuando se selecciona "NET" con el selector de

entrada y la unidad está conectada a la red. Si la unidad está en el modo de espera, éste se enciende cuando están activadas las funciones como HDMI CEC y la espera de red. Sin embargo, no se enciende cuando está activada la ZONE 2/ZONE 3.

12.Sensor del mando a distancia 13.Indicador WIRELESS: Se ilumina cuando la unidad está conectada a la red inalámbrica. 14.Mando MASTER VOLUME 15.Botón Í STANDBY/ON 16.Botón ADJUST (AV Adjust) (P28) 17.Botón HOME (P29) 18.Botones del cursor (botón TUNE / PRESET) y botón ENTER: Seleccione el elemento con los cursores y pulse ENTER para confirmar su selección. Cuando use el TUNER, seleccione la frecuencia con TUNE, o

27 seleccione emisoras preestablecidas con PRESET.

19.Botón RETURN: Regresa la pantalla al estado anterior. 20.Botón TUNING MODE: Cambia el modo de sintonización. 21.Conector PHONES: Se conectan auriculares estéreo con una clavija estándar (1/4 pulgadas o ø6,3 mm). 22.Conector MCACC SETUP MIC (P22) 23.Botón PHASE CONTROL: Esto activa o desactiva el Control de fase que corrige la perturbación de fase en el rango bajo para intensificar los graves. 24.Puerto USB: Un dispositivo de almacenamiento USB está conectado de manera que los archivos de música almacenados se pueden reproducir. También puede suministrar alimentación (máximo 5V/1A) a dispositivos USB con un cable USB. 25.Conector AUX INPUT HDMI (P14) 26.Botón DIMMER: Puede ajustar el brillo de la pantalla en cuatro pasos. 27.Solapa frontal

> Antes de empezar > Conexión > Configuración > Reproducción > Nombres de las piezas

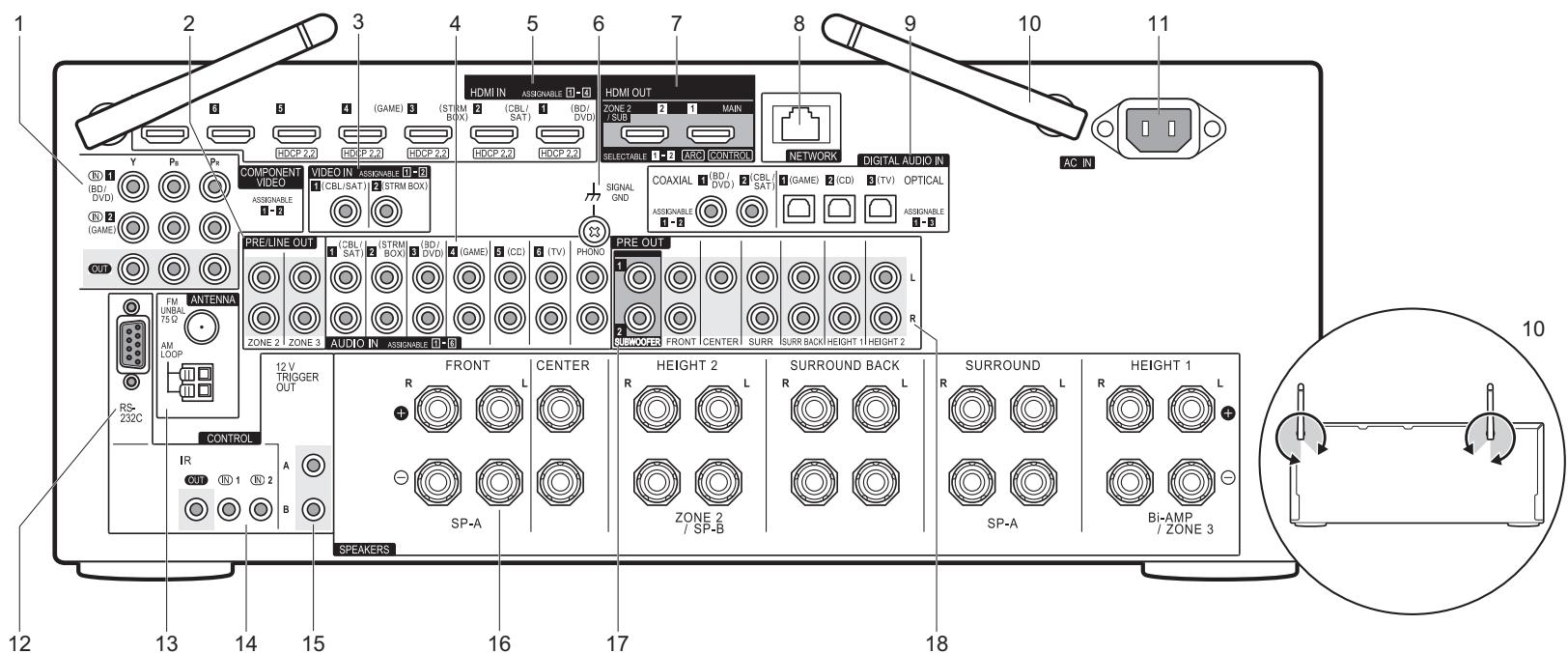

1. Conectores COMPONENT VIDEO IN/OUT: Transmita las señales de vídeo de un componente AV con un cable de vídeo componente.

2. Conectores ZONE 2/ZONE 3 PRE/LINE OUT: Transmita señales de audio con un cable de audio analógico a un preamplificador principal en una habitación separada (ZONE 2/ZONE 3). (P19, 20) 3. Conectores VIDEO IN: Introduzca señales de vídeo de un componente AV con un cable de vídeo analógico. 4. Conectores AUDIO IN: Introduzca la señal de audio desde componentes AV con un cable de audio analógico. 5. Conectores HDMI IN: Transmita señales de vídeo y señales de audio con un cable HDMI conectado a un componente AV. 6. Terminal SIGNAL GND: Está conectado el cable de puesta a tierra de la tornamesa.

7. Conectores HDMI OUT: Transmita señales de vídeo y señales de audio con un cable HDMI conectado a un monitor como un TV o un proyector.

8. Puerto NETWORK: Conecte con la red a través de un cable Ethernet. 9. Conectores DIGITAL AUDIO IN OPTICAL/COAXIAL: Introduzca las señales de audio digital desde un TV o desde componentes AV con un cable óptico digital o un cable coaxial digital. 10.Antena inalámbrica: Se usa en vertical para la conexión Wi-Fi o al utilizar un dispositivo habilitado con BLUETOOTH. El diagrama muestra el rango de movimiento de la antena inalámbrica. No intente forzarla más allá de este rango o podría romperla. 11. AC IN: El cable de alimentación suministrado está conectado. 12.Puerto RS-232C: Para la conexión con el sistema de control del hogar. 13.Puerto IR IN/OUT: Le permite conectar un kit de mando

a distancia multihabitación.

14.Conectores 12V TRIGGER OUT A/B: Le permite conectar un dispositivo con conector de entrada de gatillo de 12V para habilitar el funcionamiento enlazado entre el dispositivo y la unidad. 15.Terminal ANTENNA AM LOOP/FM UNBAL 75Ω: Las antenas suministradas están conectadas. 16.Terminales SPEAKERS: Conecte los altavoces con cables de altavoz. (Los modelos norteamericanos son compatibles con los conectores de banana.) 17.Conectores SUBWOOFER PRE OUT: Conecte un subwoofer con alimentación propia con un cable de subwoofer. Se pueden conectar hasta dos subwoofers con alimentación propia. Puede establecer los niveles de volumen de los 2 subwoofers con alimentación propia en diferentes niveles. 18.Conector PRE OUT: Conectar un amplificador de potencia.

> Antes de empezar > Conexión > Configuración > Reproducción > Nombres de las piezas

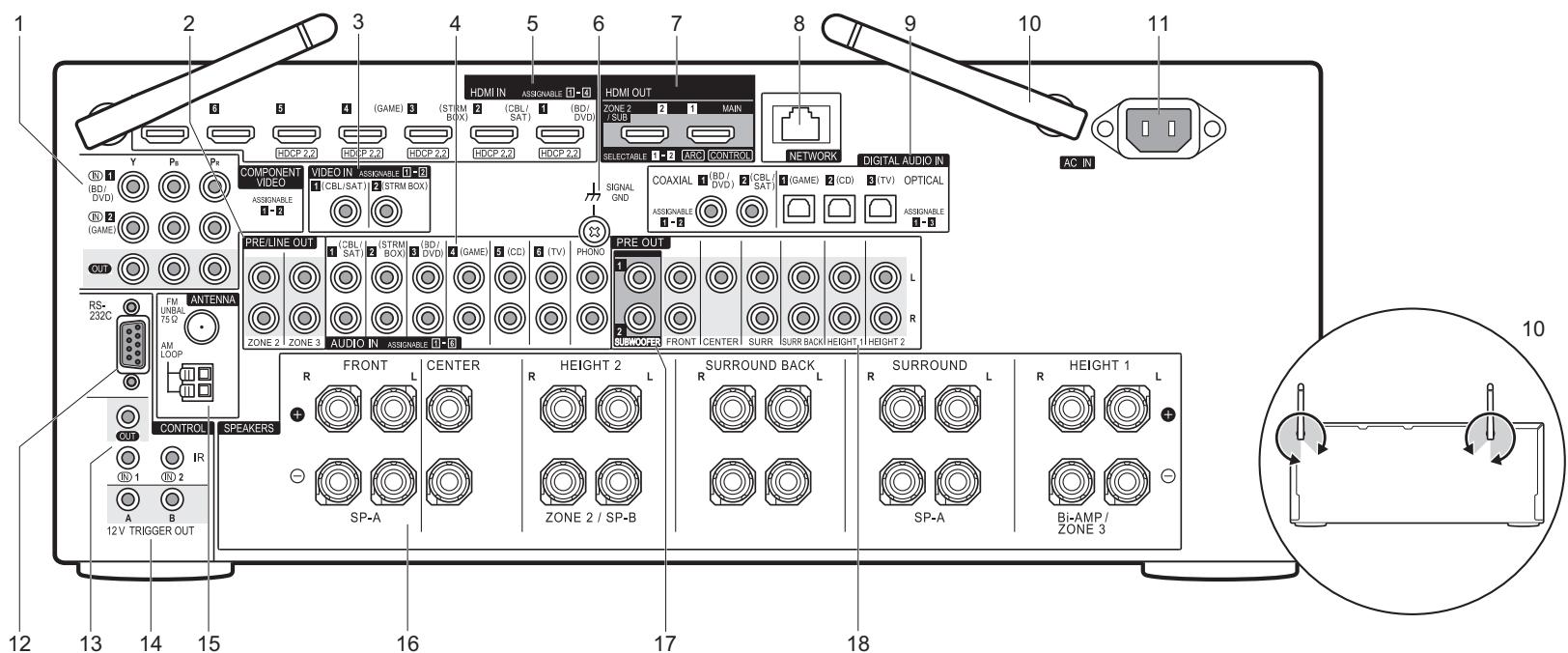

1. Conectores COMPONENT VIDEO IN/OUT: Transmita las señales de vídeo de un componente AV con un cable de vídeo componente.

2. Conectores ZONE 2/ZONE 3 PRE/LINE OUT: Transmita señales de audio con un cable de audio analógico a un preamplificador principal en una habitación separada (ZONE 2/ZONE 3). (P19, 20) 3. Conectores VIDEO IN: Introduzca señales de vídeo de un componente AV con un cable de vídeo analógico. 4. Conectores AUDIO IN: Introduzca la señal de audio desde componentes AV con un cable de audio analógico. 5. Conectores HDMI IN: Transmita señales de vídeo y señales de audio con un cable HDMI conectado a un componente AV. 6. Terminal SIGNAL GND: Está conectado el cable de puesta a tierra de la tornamesa.

7. Conectores HDMI OUT: Transmita señales de vídeo y señales de audio con un cable HDMI conectado a un monitor como un TV o un proyector.

8. Puerto NETWORK: Conecte con la red a través de un cable Ethernet. 9. Conectores DIGITAL AUDIO IN OPTICAL/COAXIAL: Introduzca las señales de audio digital desde un TV o desde componentes AV con un cable óptico digital o un cable coaxial digital. 10.Antena inalámbrica: Se usa en vertical para la conexión Wi-Fi o al utilizar un dispositivo habilitado con BLUETOOTH. El diagrama muestra el rango de movimiento de la antena inalámbrica. No intente forzarla más allá de este rango o podría romperla. 11. AC IN: El cable de alimentación suministrado está conectado. 12.Puerto RS-232C: Para la conexión con el sistema de control del hogar. 13.Terminal ANTENNA AM LOOP/FM UNBAL 75Ω: Las

antenas suministradas están conectadas.

14.Puerto IR IN/OUT: Le permite conectar un kit de mando a distancia multihabitación. 15.Conectores 12V TRIGGER OUT A/B: Le permite conectar un dispositivo con conector de entrada de gatillo de 12V para habilitar el funcionamiento enlazado entre el dispositivo y la unidad. 16.Terminales SPEAKERS: Conecte los altavoces con cables de altavoz. (Los modelos norteamericanos son compatibles con los conectores de banana.) 17.Conectores SUBWOOFER PRE OUT: Conecte un subwoofer con alimentación propia con un cable de subwoofer. Se pueden conectar hasta dos subwoofers con alimentación propia. Puede establecer los niveles de volumen de los 2 subwoofers con alimentación propia en diferentes niveles. 18.Conector PRE OUT: Conectar un amplificador de potencia.

> Antes de empezar > Conexión > Configuración > Reproducción > Nombres de las piezas

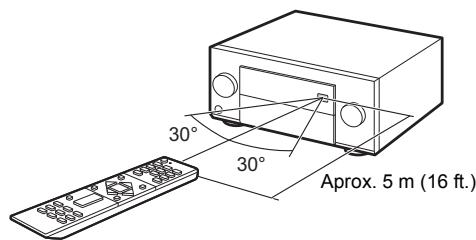

1. Botón Í: Enciende la unidad o la pone en modo de espera. 2. Botones del selector de entrada: Selecciona la entrada a reproducir. Utilice los botones marcados con el 3 para seleccionar "STRM BOX", "AUX" o "PHONO". 3. Botones 21: La fuente de entrada de la reproducción cambiará cada vez que pulse uno de estos botones. 4. Botón (AV ADJUST): Puede llevar a cabo los ajustes comunes en la pantalla de la TV. (P28) 5. Botones del cursor y botón ENTER: Seleccione el elemento con los cursores y pulse ENTER para confirmar su selección. 6. Botón : Muestra el Home. (P29) 7. Botones de volumen: Le permiten ajustar el volumen. Este botón también cancela el modo silencioso. 8. Botón : Silencia el audio temporalmente. Pulse de nuevo para cancelar el silencio. 9. Botones LISTENING MODE: Le permite seleccionar el modo de audición. (P24) Botones MAIN/ZONE 2/ZONE 3: Controla la función multizona. (P27) 10.Botones de reproducción: Puede iniciar la reproducción de Music Server o del USB. 11. Botón : Puede iniciar la reproducción repetida o aleatoria de Music Server o del USB. Botón CLEAR: Borra todos los caracteres que ha introducido al introducir texto en la pantalla del TV. 12.Botón (STATUS): Cambia la información en la pantalla. 13.Botón : Regresa la pantalla al estado anterior. 14.Botón MODE: Cambia la sintonización de una emisora AM/FM entre la sintonización automática y la sintonización manual. 15.Botón +Fav: Se utiliza para registrar emisoras de radio AM/FM.

1. Se ilumina cuando se accione el selector de entrada "NET", "USB" e indica que se pueden llevar a cabo operaciones del cursor del mando a distancia en pantallas que muestran una lista de pistas, por ejemplo.

2. Se ilumina en las siguientes condiciones. Z2/Z3: Cuando ZONE 2/ZONE 3 está activado. : Cuando se conecta mediante BLUETOOTH. : Cuando se conecta mediante Wi-Fi. NET: Cuando "NET" está seleccionado con el selector de entrada y la unidad está conectada a la red. Parpadeará si la conexión a la red no es correcta. USB: Cuando "USB" está seleccionado con el selector de entrada y la unidad está conectada por USB y el dispositivo USB está seleccionado. Parpadea si el dispositivo USB no está conectado correctamente. HDMI: Cuando entran señales HDMI y la entrada HDMI está seleccionada. DIGITAL: Cuando entran señales digitales y la entrada digital está seleccionada. 3. Se ilumina de acuerdo al tipo de señales digitales de entrada de audio y al modo de audición. 4. Se ilumina en las siguientes condiciones. RDS (Modelos europeos y asiáticos): Recepción de transmisión RDS. TUNED: Recepción de radio AM/FM. STEREO: Recepción de FM estéreo. SLEEP: Cuando el temporizador de apagado está activado. AUTO STBY: Cuando la función Auto Standby está habilitada. 5. El sistema de altavoces actualmente seleccionado se ilumina. 6. Se ilumina cuando se conectan unos auriculares. 7. Parpadea cuando se encuentra silenciado. 8. Muestra información varia sobre las señales de entrada. Los caracteres que no se puedan mostrar en esta unidad serán reemplazados con asteriscos ( ＊ ). 9. Se enciende cuando ajusta el volumen. 10.Visualización de altavoz/canal: Muestra el canal de salida que corresponde al modo de audición seleccionado.

Información sobre licencias y marcas comerciales

“El resto de marcas comerciales son propiedad de sus respectivos propietarios”. The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth SIG, Inc.

DESCARGO DE RESPONSABILIDAD A través de este dispositivo podrá enlazar otros servicios o sitios web que no están bajo control de ninguna compañía que ha designado, fabricado o distribuido este dispositivo ni sus filiales (colectivamente, “Compañía”). No tenemos control alguno sobre la naturaleza, contenido y disponibilidad de dichos servicios. La inclusión de algunos enlaces no implica necesariamente una recomendación o aprobación de los puntos de vista expresados en los mismos.

Toda la información, contenido y servicios disponibles a través de este dispositivo pertenecen a terceros y están protegidos por derechos de autor, patentes, marcas comerciales y/u otras leyes de propiedad intelectual de los países aplicables. La información, contenido y servicios proporcionados a través de este dispositivo son solamente para uso personal, sin fines de lucro. La información, contenido o servicios no podrán ser usados de ninguna otra manera más que la aprobada previamente por el propietario del contenido o proveedor de servicio. No podrá modificar, copiar, republicar, traducir, explotar, crear trabajos derivados, cargar, publicar, transmitir, vender ni distribuir de ninguna manera cualquier información, contenido o servicios disponibles a través de este dispositivo, a menos que esté expresamente autorizado por los derechos de autor, patente, marca comercial y/o titular de propiedad intelectual, incluyendo, aunque sin limitación, al propietario del contenido o proveedor de servicios. EL CONTENIDO Y SERVICIOS DISPONIBLES A TRAVÉS DE ESTE DISPOSITIVO SON PROPORCIONADOS “TAL COMO ESTÁN”. LA COMPAÑÍA NO GARANTIZA LA INFORMACIÓN, EL CONTENIDO NI LOS SERVICIOS PROPORCIONADOS DE ESTE MODO, YA SEA EXPRESA O IMPLÍCITAMENTE, PARA NINGÚN PROPÓSITO. LA COMPAÑÍA RECHAZA EXPRESAMENTE CUALQUIER GARANTÍA, EXPRESA O IMPLÍCITA, INCLUYENDO, PERO NO LIMITADO A, LAS GARANTÍAS DE TÍTULO, NO VIOLACIÓN, COMERCIALIZACIÓN O ADECUACIÓN PARA UN PROPÓSITO EN PARTICULAR. La Compañía no representa ni garantiza de ninguna forma, expresa o implícitamente, la integridad, precisión, validez, legalidad, confiabilidad, aplicabilidad o disponibilidad con respecto a la información, contenido o servicios disponibles a través de este dispositivo. La Compañía no se hace responsable, ya sea por contrato o agravio, incluida la negligencia o responsabilidad civil, de cualquier daño directo, indirecto, especial, incidental o consecuente o de cualquier otro daño resultante de o en conexión con cualquier información contenida, o como resultado del uso de cualquier contenido o servicio proporcionado por usted o terceros, aun cuando la Compañía ha sido avisada sobre la posibilidad de tales daños, ni tampoco la Compañía se hará responsable por reclamos de terceros en contra de los usuarios de este dispositivo o de terceros. En ningún caso la Compañía será responsable de, sin limitar la generalidad de lo anterior, cualquier interrupción o suspensión de cualquier información, contenido o servicio disponible a través de este dispositivo. La Compañía, tampoco se hace responsable por el servicio del cliente relacionado con la información, contenido y servicios disponibles a través de este dispositivo. Cualquier pregunta o consulta de servicio relacionada con la información, contenido o servicios debe realizarse directamente a los propietarios del contenido y proveedores de servicio.
