SC-LX701B, SC-LX701 - Récepteur audio-vidéo PIONEER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur AV 9.2 canaux
Caractéristiques techniques principales	Dolby Atmos, DTS:X, 4K Ultra HD, HDR, Dolby Vision
Alimentation électrique	230 V, 50/60 Hz
Dimensions approximatives	435 x 162 x 380 mm
Poids	11,5 kg
Compatibilités	Compatible avec les formats audio haute résolution, HDMI 2.0a, HDCP 2.2
Type de batterie	Non applicable (pas de batterie)
Tension	230 V
Puissance	100 W par canal (8 ohms)
Fonctions principales	Streaming audio, Multi-room, Calibration automatique MCACC, Zone 2 et Zone 3
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité des pièces détachées limitée, consulter le service après-vente
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable, respecter les instructions de sécurité
Informations générales utiles	Vérifier la compatibilité avec les autres équipements audio/vidéo, lire le manuel d'utilisation avant installation

FOIRE AUX QUESTIONS - SC-LX701B, SC-LX701 PIONEER

Comment réinitialiser le PIONEER SC-LX701B ?

Pour réinitialiser l'appareil, éteignez-le, puis maintenez enfoncé le bouton 'Standby' et le bouton 'Home' simultanément jusqu'à ce que le logo PIONEER apparaisse.

Pourquoi mon PIONEER SC-LX701B ne produit-il pas de son ?

Vérifiez que les câbles d'enceintes sont correctement connectés, que le volume n'est pas au minimum et que la source audio est correctement sélectionnée.

Comment connecter le PIONEER SC-LX701B à mon téléviseur ?

Utilisez un câble HDMI pour connecter le port HDMI OUT du récepteur à un port HDMI IN de votre téléviseur. Assurez-vous que le téléviseur est réglé sur le bon canal HDMI.

Quel est le meilleur réglage pour l'égaliseur sur le PIONEER SC-LX701B ?

Les réglages d'égalisation dépendent des préférences personnelles et des caractéristiques de votre salle d'écoute. Expérimentez avec les préréglages ou ajustez manuellement les niveaux pour trouver le son qui vous convient le mieux.

Mon PIONEER SC-LX701B affiche un code d'erreur. Que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. La plupart des codes d'erreur indiquent des problèmes de connexion ou de configuration. Essayez de redémarrer l'appareil et de vérifier les connexions.

Comment effectuer une mise à jour du firmware sur le PIONEER SC-LX701B ?

Connectez l'appareil à Internet via un câble Ethernet ou Wi-Fi, puis allez dans le menu 'Configuration' et sélectionnez 'Mise à jour du firmware'. Suivez les instructions à l'écran.

Le PIONEER SC-LX701B ne se connecte pas à mon réseau Wi-Fi. Que faire ?

Assurez-vous que le réseau Wi-Fi est actif et que le mot de passe est correct. Vous pouvez également essayer de rapprocher l'appareil du routeur ou de redémarrer votre routeur.

Comment configurer le PIONEER SC-LX701B pour le son surround ?

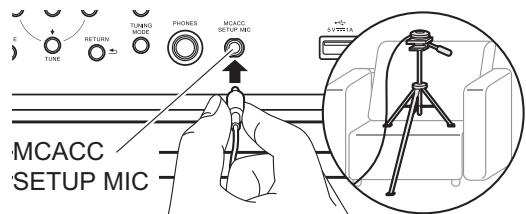

Utilisez le microphone de calibration fourni pour configurer automatiquement les enceintes. Allez dans le menu 'Configuration' et sélectionnez 'Calibration automatique' pour démarrer le processus.

Puis-je utiliser le PIONEER SC-LX701B avec des enceintes sans fil ?

Le PIONEER SC-LX701B ne prend pas en charge les enceintes sans fil directement. Vous aurez besoin d'un émetteur/récepteur sans fil compatible pour les utiliser.

Comment régler le niveau de sortie des enceintes sur le PIONEER SC-LX701B ?

Accédez au menu 'Configuration' puis à 'Réglages des enceintes'. Vous pourrez ajuster le niveau de sortie pour chaque enceinte individuellement.

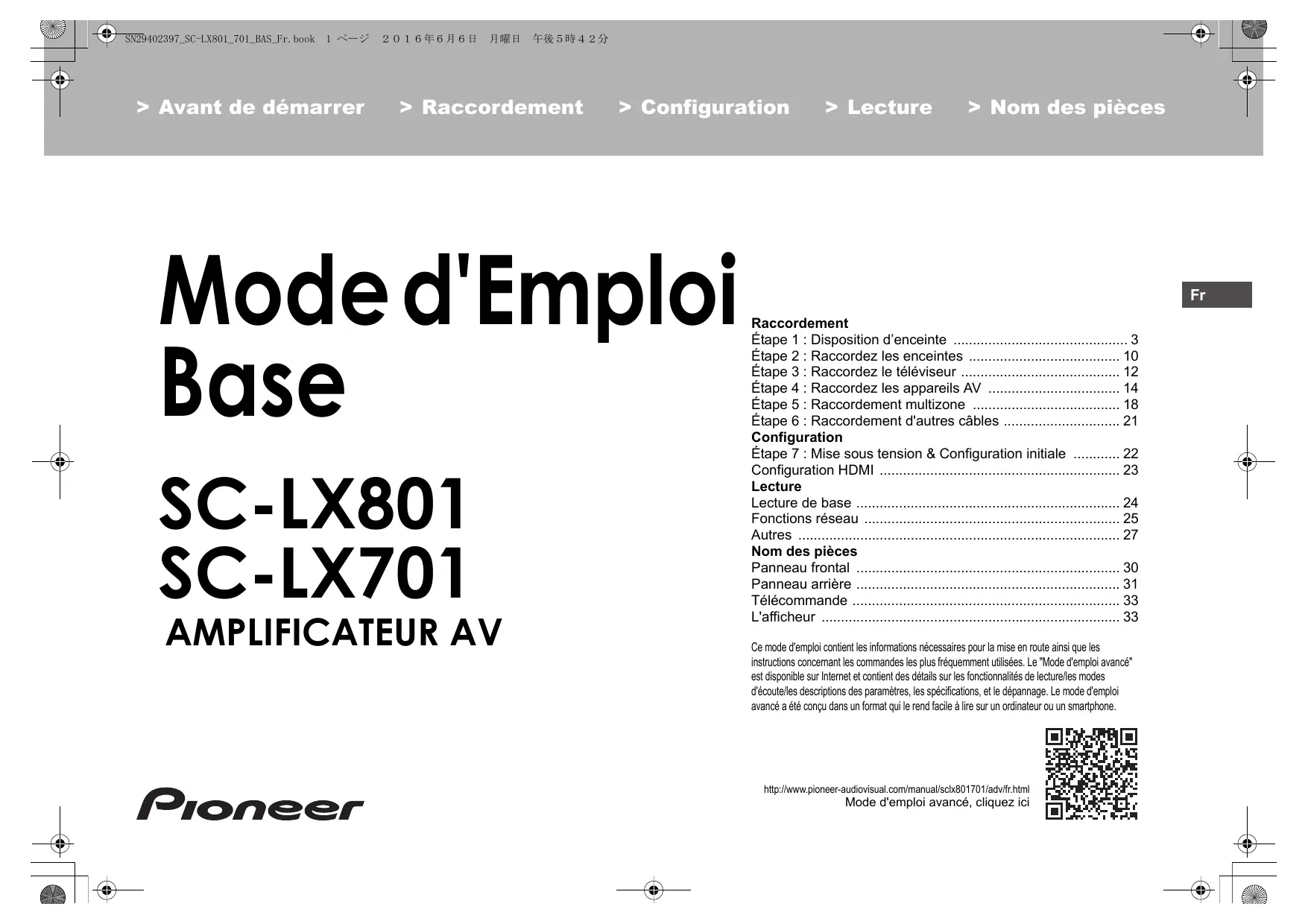

MODE D'EMPLOI SC-LX701B, SC-LX701 PIONEER

Toutes les autres marques commerciales sont la propriété de leurs détenteurs respectifs.

Étape 1: Disposition des enceintes 3 Étape 2: Raccordez les enceintes 10 Étape 3: Raccordez le téléviseur 12 Étape 4: Raccordez les appareils AV 14 Étape 5: Raccordement multizone 18 Étape 6: Raccordement d'autres câbles 21

Configuration

Étape 7: Mise sous tension & Configuration initiale 22 Configuration HDMI 23

Lecture

Lecture de base 24 Fonctions réseau 25 Autres 27

Nom des pièces

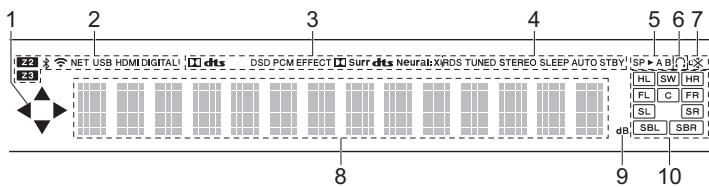

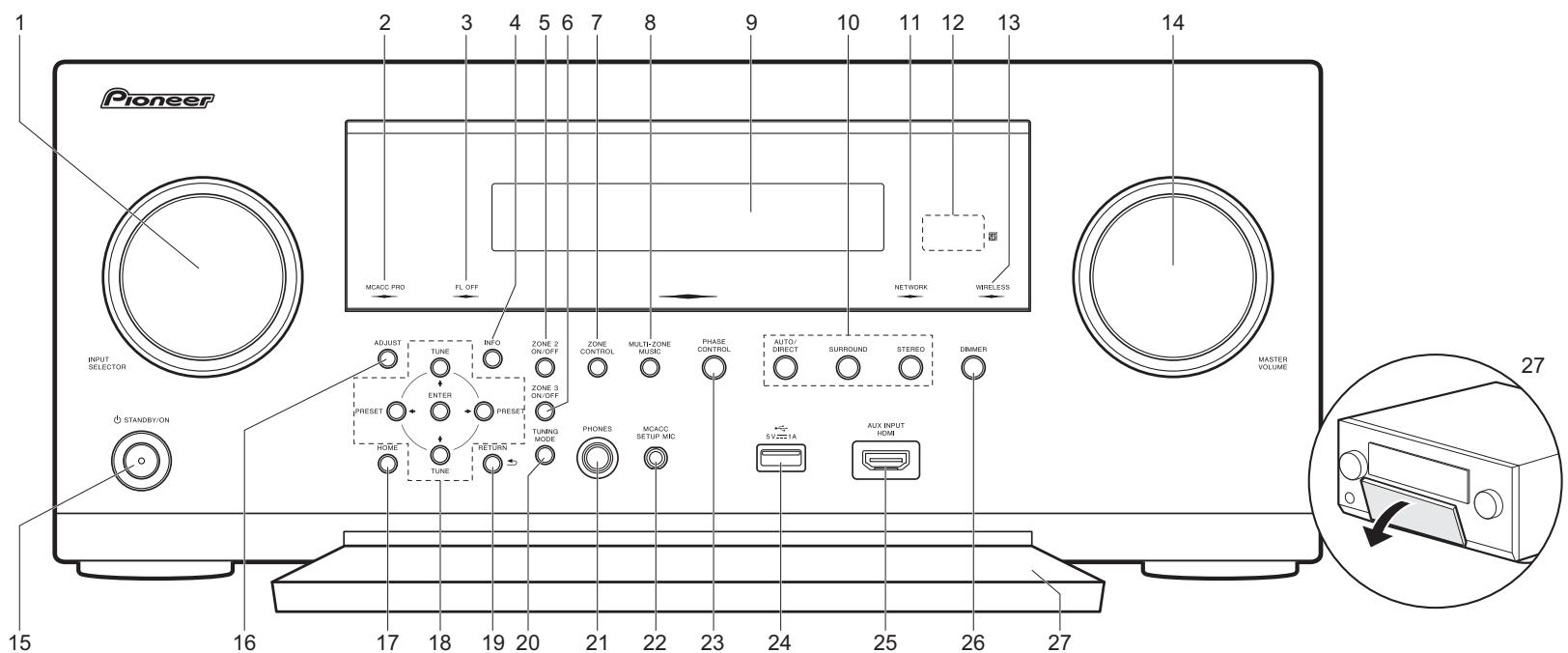

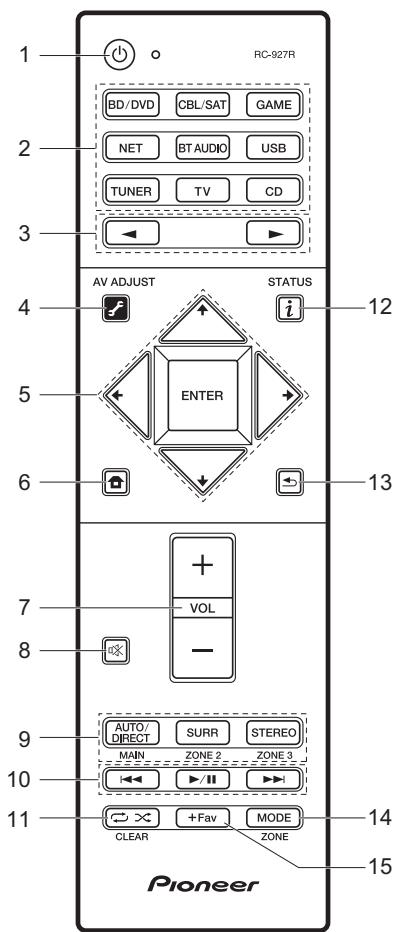

Panneau frontal 30 Panneau arrière 31 Télécommande 33 L'afficheur 33

Ce mode d'emploi contient les informations nécessaires pour la mise en route ainsi que les instructions concernant les commandes les plus fréquemment utilisées. Le "Mode d'emploi avancé" est disponible sur Internet et contient des détails sur les fonctionnalités de lecture/les modes d'écoute/les descriptions des paramètres, les specifications, et le dépannage. Le mode d'emploi avancé a été conçu dans un format qui le rend facile à consulter sur un ordinateur ou un smartphone.

Ce que contient la boîte

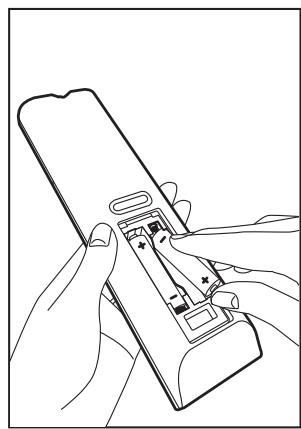

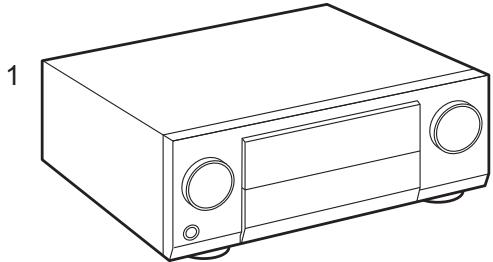

1. Appareil principal 2. Télécommande (RC-927R) × 1, Piles (AAA/R03) × 2
2. Antenne FM d'intérieur × 1 4. Antenne cadre AM × 1 5. Microphone de configuration d'enceinte × 1
3. Cordon d'alimentation × 1

Dolby atmos

Cet appareil prend en charge la lecture du format Dolby Atmos, lequel fournit un placement sonore à. Contrairement aux systèmes surround existants, le format Dolby Atmos ne repose pas sur les canaux, mais permet plutôt un positionnement précis des objets sonores qui se déplacent de manière indépendante dans un espace tridimensionnel avec une clarté encore plus grande. Le Dolby Atmos est un format audio optionnel des Blu-ray Discs et il crée un champ sonore tridimensionnel en introduisant un champ sonore au-dessus de l'auditeur.

La fonctionnalité ARC (Audio Return Channel) transfère les signaux audio du téléviseur via un câble HDMI pour que vous puissiez diffuser le son du téléviseur avec cet appareil. Le raccordement à un téléviseur compatible ARC ne nécessite qu'un seul câble HDMI. Consultez le mode d'emploi de votre téléviseur pour savoir s'il prend en charge la fonctionnalité ARC. ()P12

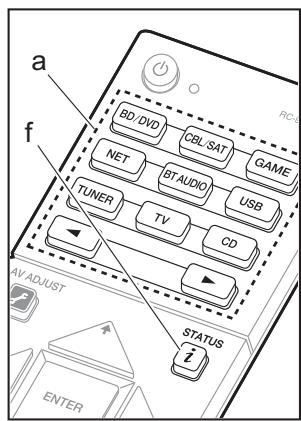

Fonctionnalité HDMI CEC

Caractéristiques de contrôle telles que la liaison de commutation d'entrée avec le sélecteur d'entrée et les lecteurs en conformité avec la norme CEC, le changement de la sortie audio et du volume à l'aide de la télécommande d'un téléviseur conforme CEC et le passage en veille automatique de cet appareil lorsque le téléviseur est éteint (→P14)

Les signaux vidéo et audio provenant des appareils AV peuvent être transmis vers le téléviseur même si cet appareil est en veille ( P14)

MISE EN GARDE : Raccordez des enceintes ayant une valeur d'impédance comprise entre 4 Ω et 16 Ω. Le cordon d'alimentation devra être branché uniquement lorsque tous les autres raccordements seront effectués. Nous n'acceptons en aucun cas la responsabilité pour des dommages résultant d'une connexion à des équipements fabriqués par d'autres sociétés.

Étape 1 : disposition d'enceinte

* 1 : 22° à 30°, * 2 : 90° à 120°, * 3 : 135° à 150°

12 Enceintes avant Enceinte centrale 4 5 Enceintes surround 6 Caisson de basse sous tension 7 8 Enceintes surround arrière

Système 7.1

Les enceintes avant reproduisent le son stéréo avant et l'enceinte centrale produit le son central comme les dialogues et les voix. Les enceintes surround produisent un champ sonore arrêté. Les enceintes surround produisent un champ sonore arrêté.

Les enceintes surround arrière améliorent la sensation d'immersion créée par le champ sonore arrière et le son en devient plus réaliste. De plus, en installant des enceintes surround arrière, vous pouvez sélectionner le mode d'écoute Dolby Atmos, qui crée le son en 3D le plus actuel, lorsque le format d'entrée est Dolby Atmos.

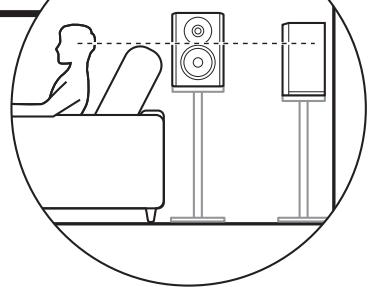

Les enceintes avant devront être positionnées à hauteur d'oreille, tandis que les enceintes surround devront être positionnées juste au-dessus de la hauteur d'oreille.

L'enceinte centrale devra faire face à la position d'écoute. En plaçant le caisson de basse sous tension entre l'enceinte centrale et une enceinte avant, vous obtiendrez un son naturel même en écoutant de la musique.

La position optimale des enceintes surround arrêté est à hauteur d'oreilles.

• Si vous incluez les enceintes surround arrêté dans la configuration, les enceintes surround sont nécessaires.

Allez à "Raccordement" (→ P10)

* 1: 22° à 30°, * 2: 90° à 120°, * 3: 135° à 150°

910 Enceintes en hauteur

• Enceintes en hauteur avant
• Enceintes en hauteur arrêté

Enceintes en hauteur; enceintes en hauteur avant / enceintes en hauteur arrêté

Celles-ci sont des types d'enceintes en hauteur. De plus, en installant des enceintes en hauteur, vous pouvez sélectionner le mode d'écoute Dolby Atmos, qui crée le son en 3D le plus actuel en incluant des sons au-dessus de la tête, lorsque le format d'entrée est Dolby Atmos. Les enceintes en hauteur avant ou les enceintes en hauteur arrière devront être positionnées à au moins 0,9m au-dessus des enceintes avant. Les enceintes en hauteur avant devront être positionnées directement au-dessus des enceintes avant et la distance entre les enceintes en hauteur arrière devra correspondre à la distance entre les enceintes avant. Les deux devront faire face à la position d'écoute. Notez que vous pouvez installer jusqu'à deux paires d'enceintes en hauteur; Height 1 Speaker et Height 2 Speaker.

Allez à "Raccordement" (→ P10)

* 1: 30° à 55°, * 2: 65° à 100°, * 3: 125° à 150°

910 Enceintes en hauteur

• Enceintes supérieures avant
• Enceintes supérieures centrales
• Enceintes supérieures arrêté

Enceintes en hauteur; enceintes pour plafond

Celles-ci sont des types d'enceintes en hauteur. De plus, en installant des enceintes en hauteur, vous pouvez sélectionner le mode d'écoute Dolby Atmos, qui crée le son en 3D le plus actuel en incluant des sons au-dessus de la tête, lorsque le format d’entrée est Dolby Atmos. Positionnez les enceintes pour plafond avant devant la position d'écoute, les enceintes pour plafond centrales directement au-dessus de la position d'écoute, et les enceintes pour plafond arrière derrière la position d'écoute. La distance entre chaque paire d'enceintes devra être la même que celle entre les deux enceintes avant. Notez que vous pouvez installer jusqu'à deux paires d'enceintes en hauteur; Height 1 Speaker et Height 2 Speaker.

• Dolby Laboratories conseille le positionnement de ce type d'enceinte en hauteur pour obtenir le meilleur effet Dolby Atmos.

Allez à "Raccordement" (→ P10)

* 1: 22° à 30°, * 2: 90° à 120°, * 3: 135° à 150°

910 Enceintes en hauteur

• Enceintes activées Dolby (Avant)
• Enceintes activées Dolby (Surround)
• Enceintes activées Dolby (Surround arrière)

Enceintes en hauteur; enceintes activées dolby (enceintes dolby)

Celles-ci sont des types d'enceintes en hauteur. Les enceintes activées Dolby sont des enceintes spéciales conçues pour faire face au plafond afin que le son soit entendu après avoir rebondi sur le plafond et semble provenir d'en haut.

De plus, en installant des enceintes en hauteur, vous pouvez sélectionner le mode d'écoute Dolby Atmos, qui crée le son en 3D le plus actuel en incluant des sons au-dessus de la tête, lorsque le format d'entrée est Dolby Atmos.

Placez-les sur les enceintes avant ou sur les enceintes surround ou les enceintes surround arrêté. Notez que vous pouvez installer jusqu'à deux paires d'enceintes en hauteur ; Height 1 Speaker et Height 2 Speaker.

Allez "Raccordement" (⇒ P10)

* 1 : 22° à 30°, * 2 : 90° à 120°, * 3 : 135° à 150°

Système d'enceinte b

Outre le système d'enceintes principal (Système d'enceintes A), vous pouvez raccorder un autre système d'enceintes avant qui sera le Système d'enceintes B. Lorsque vous faites cela, vous pouvez faire en sorte que le même son soit reproduit par A, B, ou A+B. Commutez avec "Speakers" dans AV Adjust ()P28. Notez que le son n'est pas reproduit par les enceintes surround arrêté lorsque A+B est sélectionné.

Allez à "Raccordement" (→P10)

En fonction de la configuration du système d'enceintes principal, il est possible de raccorder un système d'enceintes B prenant en charge la bi-amplification ( P8) pour améliorer la qualité des graves et aigus.

Allez à "Raccordement" (→ P11)

* 1: 22° à 30°, * 2: 90° à 120°, * 3: 135° à 150°

1 2 Enceintes avant (bi-amplification) Enceinte centrale (bi-amplification) 45 Enceintes surround (bi-amplification)

Bi-amplification des enceintes

Il est possible de raccorder des enceintes avant, une enceinte centrale et des enceintes surround prenant en charge la bi-amplification pour améliorer la qualité des gammes de graves et d'aigus. Les effets et positionnements des enceintes sont les mêmes que pour un système qui n'utilise pas d'enceintes en bi-amplification.

Ce qui suit montre les combinaisons que vous pouvez effectuer avec des enceintes en bi-amplification.

• Enceintes avant uniquement
• Enceintes avant et enceinte centrale
• Enceintes avant et enceintes surround

Sauf si seulement les enceintes avant ont un raccordement bi-amplifié, lorsque plusieurs enceintes sont combinées via un raccordement en bi-amplification, la configuration maximale des enceintes est de 5.1.

Allez "Raccordement" ( P11)

Combinaisons d'enceintes

Avec chacune des combinaisons, il est possible de raccorder jusqu'à deux caissons de basse sous tension.

Canaux d'enceinte	FRONT	CENTER	SURROUND	SURROUND BACK	HEIGHT 1	HEIGHT 2	SP B * 1 (Enceinte B)	Bi-AMP * 1	ZONE 2 * 1 (→P19)	ZONE 3 * 1 (→P20)
2.1 ch	✓						✓ * 2	FRONT	✓	✓
3.1 ch	✓	✓					✓ * 2	FRONT, FRONT/CENTER	✓	✓
4.1 ch	✓		✓				✓ * 2	FRONT, FRONT/SURROUND	✓	✓
5.1 ch	✓	✓	✓				✓ * 2	FRONT, FRONT/CENTER, FRONT/SURROUND	✓	✓
6.1 ch	✓		✓	✓			✓ * 2	FRONT	✓ * 3	✓
7.1 ch	✓	✓	✓	✓			✓ * 2	FRONT	✓ * 3	✓
2.1.2 ch	✓				✓ * 4		✓	FRONT	✓	✓ * 5
3.1.2 ch	✓	✓			✓ * 4		✓	FRONT	✓	✓ * 5
4.1.2 ch	✓		✓		✓ * 4		✓	FRONT	✓	✓ * 5
5.1.2 ch	✓	✓	✓		✓ * 4		✓	FRONT	✓	✓ * 5
6.1.2 ch	✓		✓	✓	✓ * 6		✓	FRONT	✓
7.1.2 ch	✓	✓	✓	✓	✓ * 6		✓	FRONT	✓
4.1.4 ch	✓		✓		✓	✓
5.1.4 ch	✓	✓	✓		✓	✓
6.1.4 ch	✓		✓	✓ * 7	✓	✓
7.1.4 ch	✓	✓	✓	✓ * 7	✓	✓

Points à noter avec les combinaisons d'enceintes

• Il n'est pas possible d'utiliser les enceintes B, Bi-AMP, et les enceintes ZONE en même temps. Cependant, de 2.1 ch à 7.1 ch, il est possible d'utiliser les enceintes Bi-AMP (FRONT) et ZONE 2 en même temps.
• Vous pouvez également utiliser des raccordements en bi-amplification avec les enceintes B.
• 3: Si vous n'avez pas raccordé d'enceintes ZONE 3 dans une autre pièce mais uniquement les enceintes ZONE 2, raccordez les enceintes ZONE 2 aux prises HEIGHT 1. Néanmoins, si vous désirez utiliser en même temps la Bi-AMP (FRONT), raccordez les enceintes ZONE 2 aux prises HEIGHT 2.
• Si les enceintes avant sont sur le point d'être bi-amplifiées, les enceintes en hauteur devront être raccordées aux prises HEIGHT 2.
• Les enceintes ZONE 2 doivent être raccordées aux prises HEIGHT 1, les enceintes ZONE 3 doivent être raccordées aux prises SURROUND BACK, et les enceintes en hauteur doivent être raccordées aux prises HEIGHT 2.
• 6: Cet appareil est un amplificateur à 9 canaux, donc pour effectuer un raccordement en bi-amplification avec les enceintes avant, utilisez un câble RCA pour raccorder l'amplificateur de puissance aux

prises PRE OUT HEIGHT 2, puis raccordez les enceintes en hauteur à l'amplificateur de puissance.

• Cet appareil est un amplificateur à 9 canaux, donc avec cette combinaison, utilisez un câble RCA pour raccorder l'amplificateur de puissance aux prises PRE OUT SURR BACK, puis raccordez les enceintes surround arrière à l'amplificateur de puissance.

En raccordant 2 paires d'enceintes en hauteur, les combinaisons d'enceintes en hauteur que vous pouvez désirer sont les suivantes.

Lorsque vous raccordez une seule paire d'enceintes en hauteur, choisissez un seul type d'enceintes en hauteur parmi les types disponibles.

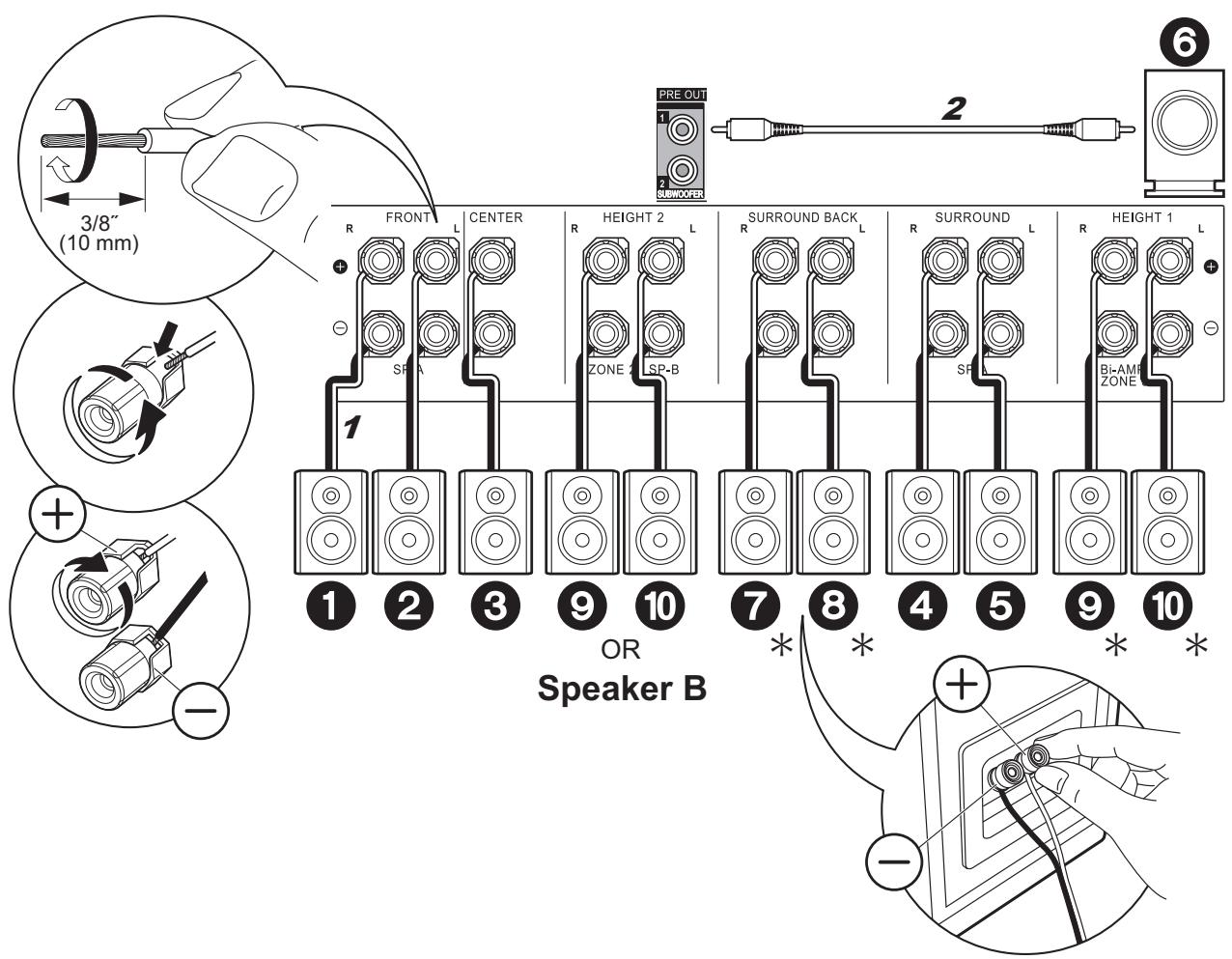

Raccordements de base

Référez-vous à l'illustration pour raccorder le système d'enceintes.

• En fonction des combinaisons d'enceintes, vous aurez besoin de raccorder d'autres prises. Voir "Points à noter avec les combinaisons d'enceintes" (→P9) pour avoir plus de détails.

Vérifiez que les fils dénudés des enceintes ne dépassent pas des bornes d'enceinte lors du raccordement. Si les fils dénudés des enceintes entrent en contact avec le panneau arrière ou si les fils + et - se touchent, le circuit de protection sera activé.

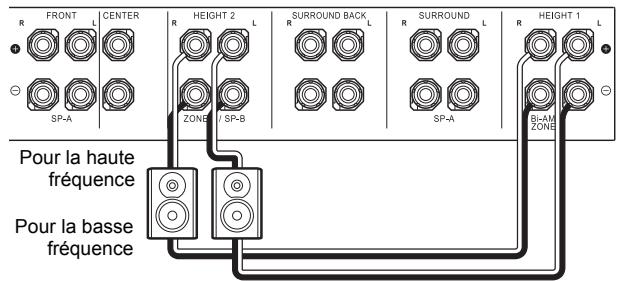

Raccordement des enceintes en bi-amplification

En utilisant des raccordements en bi-amplification avec les enceintes avant. En cas de connexion en bi-amplification, reportez-vous au mode d'emploi de vos enceintes.

Avec une enceinte centrale Avec des enceintes surround

Avec le système d'enceinte B

Étape 3 : raccordez le téléviseur

1 Cable HDMI

TV-1 (ARC TV)

Ceci décrit les raccordements d'un téléviseur qui prend en charge la fonctionnalité ARC (Audio Return Channel). En raccordant un seul câble HDMI, vous pouvez non seulement reproduire la vidéo entrant dans cet appareil vers le téléviseur, mais vous pouvez également diffuser le son du téléviseur via cet appareil. Pour le raccordement, CHOISSEZ une prise HDMI IN du téléviseur qui prend en charge la fonctionnalité ARC.

Configuration

• Des réglages sont nécessaires pour utiliser la fonctionnalité ARC. Sélectionnez "Yes" dans "5. Audio Return Channel" (→P23) dans la Initial Setup.
• Veuillez lire le mode d'emploi du téléviseur pour connaître les sens des raccordements et la configuration du téléviseur.

Un autre téléviseur ou projecteur peut être raccordé à la prise HDMI OUT SUB. Cette prise ne prend pas en charge la fonctionnalité ARC. Pour avoir des détails sur la manière de reproductive la vente depuis la prise HDMI OUT SUB (→P24)

1 Cable HDMI, 2 Cable optonumérique

Tv-2 (non-arc TV)

Ceci décrit les raccordements d'un téléviseur qui ne prend pas en charge la fonctionnalité ARC (Audio Return Channel). En raccordant un cable HDMI ainsi qu'un cable optonumérique, vous pouvez non seulement reproduire la vidéo entrant dans cet appareil vers le téléviseur, mais vous pouvez également diffuser le son du téléviseur via cet appareil.

Si le téléviseur ne possède pas de prise DIGITAL OPTICAL OUT, utilisez un cable audio analogue et raccordez la prise ANALOG AUDIO OUT du téléviseur à la prise AUDIO IN TV de cet appareil.

• Le raccordement d'un câble optionnel n'est pas nécessaire si vous regardez la télévision via un décodeur (qui n'utilise pas le tuner du téléviseur) que vous avez branché à la prise INPUT de cet appareil.

Un autre téléviseur ou projecteur peut être raccordé à la prise HDMI OUT SUB. Cette prise ne prend pas en charge la fonctionnelle ARC. Pour avoir des détails sur la manière de reproductive la vente depuis la prise HDMI OUT SUB (→P24)

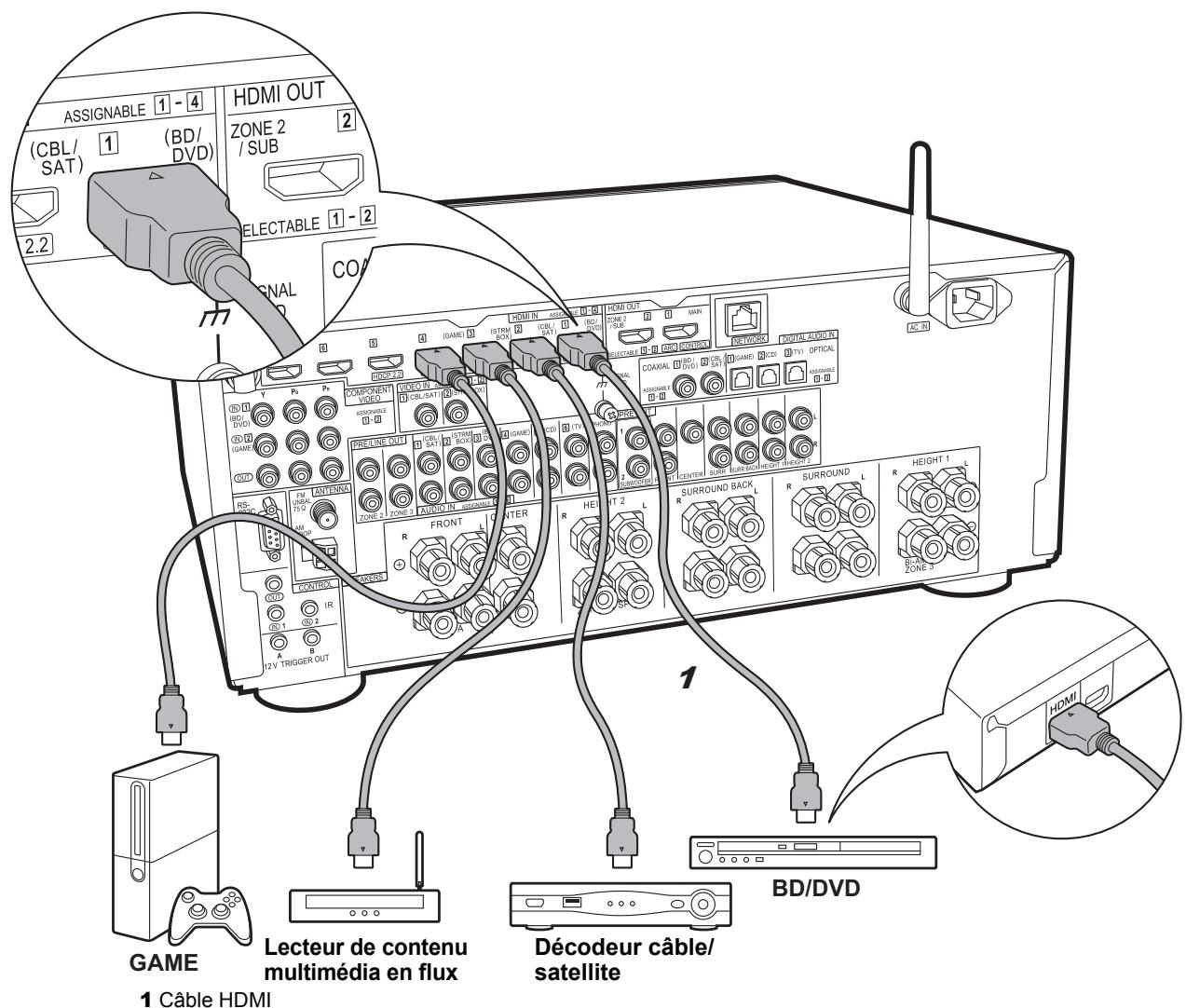

Des appareils AV HDMI

Il s'agit d'un exemple de raccordement avec un appareil AV possédant une prise HDMI. Avec le raccordement d'un appareil AV conforme à la norme CEC (Consumer Electronics Control), vous pouvez utiliser des fonctionnalités comme le HDMI CEC qui est lié au selecteur d'entrée, et le HDMI Standby Through qui vous permet de dire la réserve et le son provenant d'un appareil AV sur le télévisieur même si cet appareil est en veille.

• Pour dire une réserve en 4K ou en 1080p, utilisez un câble HDMI haute vitesse. De plus, pour profiter d'une réserve compatible HDCP2.2, raccordez les prises HDMI IN1 à IN5.

Configuration

• La configuration HDMI (→P23) est nécessaire pour utiliser les fonctionnalités HDMI CEC et HDMI Standby Through. Faites les réglages une fois que tous les raccordements ont été effectuels.
• lée sur "Bitstream output" sur le lecteur Blu-ray ou les autres appareils raccordés.

Vous pouvez raccorder un appareil comme un caméscope à la prise AUX INPUT HDMI de la façade avant.

1 Câble vidéo composante, 2 Câble coaxial numérique, 3 Câble audio analogue

Des appareils AV non HDMI

Il s'agit d'un exemple de raccordement avec un appareil AV ne possédant pas de prise HDMI. Effectuez les raccordements de l'appareil AV en fonction des prises qu'il possède. Si le raccordement pour l'entrée vidéo est effectué à la prise BD/DVD, le raccordement pour l'entrée audio devra également se faire aux prises BD/DVD, et ainsi de suite, de manière à raccorder les entrées vidéo et les entrées audio portant le même nom. Notez que les signaux vidéo entrant par la prise VIDEO IN ou les prises COMPONENT VIDEO IN seront convertis en signaux vidéo HDMI puis reproduit par la prise HDMI OUT.

• Pour profiter de la lecture surround numérique dans des formats comme le Dolby Digital, vous devez effectuer un raccordement avec un câble coaxial numérique ou un câble optonumérique pour les signaux audio.
• Il est possible de changer l'affectation des prises d'entrée que vous voyez sur l'illustration de gauche, pour que vous puissiez raccorder une prise autre que BD/DVD. Pour plus de détails, consultez le mode d'emploi avancé.

Configuration

• Les prises COMPONENTVIDEO IN ne sont compatibles qu’avec les résolutions 480i ou 576i. Lorsque les signaux vidéo entrent par les prises COMPONENTVIDEO IN, régalez la résolution de sortie du lecteur sur 480i ou 576i. Sélectionnez entrelacé s'il n'y a pas d'option 480i, etc. Si votre lecteur ne prend pas en charge la sortie 480i ou 576i, utilisez la prise VIDEO IN.
• Pour bénéficier du son surround numérique, y compris Dolby Digital, la sortie audio devra être réglée sur "Bitstream output" sur le Lecteur Blu-ray ou les autres appareils raccordés.

1 Câble optionnel numérique, 2 Câble audio analogue

Exemple de raccordement avec un appareil audio. Raccordez un lecteur CD à l'aide d'un câble optique ou d'un câble audio analogue. Vous pouvez également raccorder une platine disque possédant une cartouche de type MM à la prise PHONO.

• Si la platine disque possède un égaliseur audio intégré, branche-la à une autre prise AUDIO IN que la prise PHONO. De plus, si la platine disque utilise une cartouche de type MC, installez un égaliseur audio compatible avec les cartouches de type MC entre l'appareil et la platine disque, puis raccordez n'importe quelle prise AUDIO IN autre que la prise PHONO.

Si la platine disque a un fil de mise à la terre, branche-le à la borne SIGNAL GND de cet appareil.

Projecteur, etc. 1 Câble vidéo composante

Moniteur vidéo composante

Utilisez un cable de video composante pour raccorder un téléviseur ou un projecteur qui possède des entrées video composante qu'une entrée HDMI. Pour réproduire la video par les prises COMPONENT VIDEO OUT, vous devez raccorder les appareils AV externes à l'aide d'un cable video composante.

Étape 5 : raccordement multizone

1 Cable HDMI

ZONE 2 TV

Vous pouvez voir le contenu provenant d'un lecteur de Blu-ray Disc situé dans la pièce principale (à où cet appareil est situé) sur un téléviseur équipé d'une entrée HDMI situé dans une pièce différente (ZONE 2) ou lire le contenu provenant d'un autre appareil AV. Seule la vidéo provenant de dispositifs raccordés aux prises HDMI IN1 à IN5 peut être lue sur le téléviseur situé dans une pièce différente.

Configuration

• Des réglages sont nécessaires dans la Initial Setup, "4. Configuration Multi Zone" (→P23) pour bénéficier de cette fonctionnalité.
• Le son provenant des appareils AV externes connectés peut seulement être lu dans la ZONE 2 lorsque le son est analogique ou qu'il est 2ch PCM. Il peut également être nécessaire de convertir le son produit par l'appareil AV vers la sortie PCM.

1 Câble audio analogue, 2 Câble d'enceinte

Vous sous-poucerez écouter le son dans une pièce différente, par exemple, en faisant jouer un lecteur de Blu-ray Disc dans la pièce principale (là où cet appareil est situé) et en écoutant la radio Internet dans une autre pièce (ZONE 2).

Raccordements avec un appareil AV

Raccordez à une prise HDMI IN 1 à 5 si vous désirez réproduire le son d'un appareil AV vers la ZONE 2. Si l'appareil AV ne possède pas de prise HDMI, raccordez à l'aide d'un câble optionnel, d'un câble coaxial numérique, ou d'un câble audio analogique.

ZONE 2 Pre/line OUT

Il est possible de diffuser des sources 2 canaux dans une pièce différente pendant que des sources au format 11.1 maximum sont lues dans la pièce principale. Branchez les prises ZONE 2 PRE/LINE OUT de l'appareil et les prises LINE IN de l'amplificateur principal ou l'amplificateur de puissance situé dans une pièce différente à l'aide d'un câble audio analogique.

Il est possible de raccorder les enceintes situées dans une autre pièce et de diffuser des sources sur 2 canaux.

• Vous pouvez raccorder avec un système 7.1 maximum dans la pièce principale durant la lecture dans la ZONE 2. Avec un raccordement en bi-amplification ou tandis que les paramètres de connexion des enceintes ZONE 3 sont activés, il n'y a pas de son provenant des enceintes surround arrière ou des enceintes en hauteur et une lecture en 5.1 maximum est possible dans la pièce principale. Les modes d'écoute comme le Dolby Atmos ne peuvent pas être sélectionnés.

Configuration

• Des réglages sont nécessaires dans la Initial Setup, "4. Configuration Multi Zone" (P23) pour bénéficier de cette fonctionnalité.
• Le son provenant des appareils AV externes connectés peut seulement être lu dans la ZONE 2 lorsque le son est analogique ou qu'il est 2ch PCM. Si vous avez raccordé cet appareil avec un cable HDMI ou un cable optionnel/coaxial, il peut être nécessaire de convertir le son produit par l'appareil AV vers la sortie PCM.

1 Câble audio analogue, 2 Câble d'enceinte

En même temps que dans la pièce principale et la ZONE 2, vous pouvez également profiter du son dans une autre pièce supplémentaire (ZONE 3).

Raccordements avec un appareil AV

Pour reproduire le son d'un appareil AV externe vers la ZONE 3, raccordez en utilisant un cable audio analogue. Reproduire vers la ZONE 3 n'est pas possible si vous avez raccordé un cable HDMI ou un cable optionnel/coaxial.

ZONE 3 Pre/line OUT

Il est possible de diffuser des sources 2 canaux dans une pièce différente pendant que des sources au format 11.1 maximum sont lues dans la pièce principale. Branchez les prises ZONE 3 PRE/LINE OUT de l'appareil et les prises LINE IN de l'amplificateur principal ou l'amplificateur de puissance situé dans une pièce différente à l'aide d'un câble audio analogue.

Il est possible de raccorder les enceintes situées dans une autre pièce et de diffuser des sources sur 2 canaux.

• Durant la lecture en ZONE 3, il n'y a pas de son provenant des enceintes surround arrêté ou des enceintes en hauteur et une lecture en 5.1 maximum est possible dans la pièce principale. Les modes d'écoute comme les modes Dolby Atmos ne peuvent pas être sélectionnés.

Configuration

• Des réglages sont nécessaires dans la Initial Setup, "4. Configuration Multi Zone" ( P23) pour bénéficier de cette fonctionnalité.

Étape 6 : raccordement d'autres câbles

1 Antenne cadre AM, 2 Antenne FM intérieure, 3 Cable Ethernet, 4 Cordon d'alimentation

Raccordement de l'antenne

Déplacez l'antenne tout en écoutant la radio pour couvrir la meilleure position de réception. Utilisez une punaise ou quelque chose de similaire pour accrocher le fil de l'antenne FM intérieure au mur.

Raccordement au réseau

Connectez cet appareil au réseau à l'aide du LAN filaire ou du Wi-Fi (LAN sans fil). Vous pouvez profiter des fonctionnalités réseau comme la radio Internet, Music Server et AirPlay en connectant l'appareil au réseau. Si vous vous connectez par LAN filaire, raccordez un cable Ethernet au port NETWORK comme montré sur l'illustration. Pour vous connecter par Wi-Fi, après avoir sélectionné "Wireless" dans "3. Connexion au réseau" ( P23) de la Initial Setup, Sélectionnez la méthode de réglage désirée et suivez les instructions à l'écran pour configurer la connexion.

Branchement du cordon d'alimentation

Cet appareil dispose d'un cordon d'alimentation amovible. Branchez le cordon d'alimentation à la prise électrique après avoir effectué tous les autres raccordements. Branchez le cordon d'alimentation à la prise AC IN de l'appareil et à la prise électrique. Débranchez toujours la prise électrique en premier lorsque vous retirez le cordon d'alimentation.

Vous pouvez trouver le sélecteur de tension sur le panneau arrière des modèles intégrant plusieurs niveaux de tension électrique. Veuillez régler la tension électrique correspondant à votre pays ou région.

Avant de changer la tension électrique, débranchez le cordon d'alimentation. Utilisez un tournevis de taille moyenne pour actionner le sélecteur de tension.

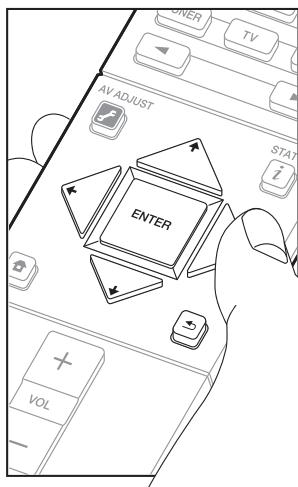

Pour refaire la initial setup

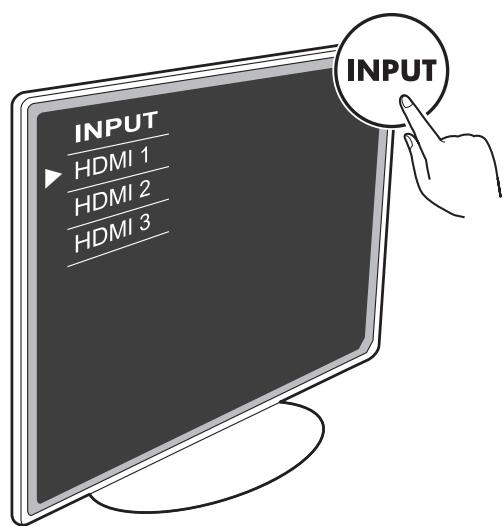

Réglez l'entrée du téléviseur sur celle assignée à l'appareil.

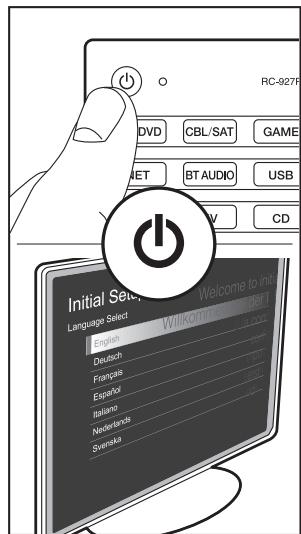

Lorsque vous mettez en marche l'appareil pour la première fois, la Initial Setup s'affiche automatiquement sur le téléviseur pour vous permettre d'effectuer les réglages nécessaires au démarrage en utilisant des commandes simples en suivant le guide à l'écran.

• Si vous interrompez la procédure en cours ou si vous désirez modifier un réglage effectué lors de la Initial Setup, appuyez sur la touche de la télécommande, sélectionnez "System Setup" - "Miscellaneous" - "Initial Setup" depuis Home, et appuyez sur ENTER.

: Retour

1. MCACC automatique intégrale

Positionnez le microphone de configuration d'enceinte fourni sur la position d'écoute, mesurez les tonalités de test émises par les enceintes, l'appareil règle alors automatiquement le niveau de volume optimal pour chaque enceinte, les fréquences de croisement, et la distance depuis la position d'écoute. Ceci active également la correction de la déformation causée par l'environnement acoustique de la pièce.

• Pour permettre un microphone de configuration d'enceinte sur un trépied, consultez l'illustration pour le mettre en place.
• Réglez le volume du caisson de basse à plus de la moitié.
• Le calibrage prend entre 3 et 12 minutes. Les enceintes émettent la tonalité de test à haut volume durant les mesures, soyez donc prudent avec votre entourage. Gardez la pièce aussi silencieuse que possible lors des mesures.
• Si "Reverse Phase" s'affiche, vérifie si vous n'avez pas inversé les pôles (+/−) des enceintes. Même si les branchements sont corrects, "Reverse Phase" peut s'afficher à cause de ce qui entoure les enceintes, mais ceci n'a peu d'effet sur le calibrage donc vous pouvez sélectionner "Next".
• Si cet appareil n'est soudainement plus alimenté, les fils se trouvant à l'intérieur des câbles peuvent avoir touché le panneau arrêté ou d'autres fils et déclenché le circuit de protection. Entortillez une nouvelle fois correctement les fils et vérifiez qu'ils ne dépassent pas des bornes d'enceinte lors du branchement.

2. Connexion de la source

Vérifiez que chaque source d'entrée est correctement raccordée. Suivez le guide, sélectionnez l'entrée que vous désirez vérifier, démarrez la lecture sur le lecteur sélectionné, et vérifiez que les images apparaissent sur le téléviseur et que le son est lu.

3. Connexion au réseau

Configure la connexion Wi-Fi avec un point d'accès tel qu'un routeur LAN sans fil. Il existe deux méthodes de connexion au Wi-Fi suivantes :

"Scan Networks": Recherche un point d'accès depuis cet apparéil. Récupérez le SSD du point d'accès au préalable.

"Use iOS Device (iOS7 or later)": Partagez les paramètres Wi-Fi du dispositif iOS avec cet appareil.

Si vous avez sélectionné "Scan Networks", il y a deux choix de méthode de connexion supplémentaires. Vérifiez ce qui suit :

"Enter Password": Saisissez le mot de passe (ou clé) du point d'accès à connecter. - "Push Button": Si le point d'accès a une touche de connexion automatique, vous pouvez vous connecter sans saisir de mot de passe. - Si le SSID du point d'accès ne s'affiche pas, alors dans la liste des SSID, Sélectionnez "Other..." avec les touches du curseur de la télécommande et appuyez sur ENTER, puis suivez les instructions à l'écran.

Saisie clavier

Pour permuter entre les majuscules et les minuscules, sélectionnez "A/a" sur l'écran et appuyez sur ENTER. Pour masquer le mot de passe par des " * " ou de l'afficher textuellement, appuyez sur la touche +Fav de la télécommande. Appuyez sur CLEAR pour supprimer tous les caractères saisis.

• Un écran de confirmation vous demandant d'accepter la politique de confidentialité s'affiche pendant la configuration du réseau. Sélectionnez "Yes" et appuyez sur ENTER pour accepter.

4. Configuration multi zone

Effectuez ces réglages pour pouvoir profiter de la réserve et du son dans une autre pièce que la pièce principale (ZONE 2/ZONE 3).

Sélectionnez "Using AV Receiver" en raccordant des enceintes dans une pièce différente. Sélectionnez "with External Preamp Amplifier" en raccordant l'amplificateur principal dans une pièce différente. Sélectionnez "with External Power Amplifier" en raccordant un amplificateur de puissance.

Si vous allez raccorder un téléviseur dans une pièce différente (ZONE 2), alors lorsque "Would you be using TV in 2nd room?" s'affiche, sélectionnez "Yes".

5. Audio return channel

Si vous avez raccordé un téléviseur qui prend en charge la fonctionnalité ARC, sélectionnez "Yes". Le paramètre ARC de cet appareil s'active et vous pouvez écouter le son du téléviseur via cet appareil.

• Si vous sélectionnez "Yes", la fonction HDMI CEC s'active et la consommation d'énergie augmente durant la veille.

HDMI CEC

Effectuez ce réglage pour activer la fonctionnalité de contrôle des dispositifs conformes avec la norme CEC. Ceci est automatiquement activé si vous avez sélectionné "Yes" dans "5. Audio Return Channel" de la Initial Setup. Appuyez sur la touche de la télécommande pour régler "System Setup" - "Hardware" - "HDMI" - "HDMI CEC" sur "On" sur l'écran du téléviseur. Active également la fonctionnalité de contrôle CEC sur le dispositif CEC que vous avez raccordé.

Même si cet appareil est en veille, les signaux entrant depuis les appareils AV sont transmis au téléviseur.

• "Auto" / "Auto (Eco)": Sélectionnez l'un de ces paramètres si vous avez raccordé des appareils AV conformes à la norme CEC. Indépendamment du sélecteur d'entrée sélectionné immédiatement avant le passage de l'appareil en veille, vous pouvez transmettre les signaux entrant depuis les appareils AV au téléviseur. Sélectionnez "Auto (Eco)" si le téléviseur est également conforme CEC. Vous pouvez réduire la consommation d'énergie en mode veille.
• Noms du sélecteur d'entrée pour "BD/DVD", etc. :
• Vous pouvez transmettre les signaux entrants depuis le sélecteur d'entrée sélectionné au TV. Il peut être sélectionné lorsque "HDMI CEC" est paramétré sur "Off".
• "Last": Vous pouvez transférer les signaux entrant du sélecteur d'entrée immédiatement sélectionné avant la mise en veille de l'appareil. Il peut être sélectionné lorsque "HDMI CEC" est paramétré sur "Off".

Pour quitter les réglages, appuyez sur □.

Lecture d'un appareil AV

1. Réglez l'entrée du téléviseur sur celle assignée à l'appareil.
2. Appuyez sur le sélecteur d'entrée (a) de la télécommande portant le même nom que la prise à laquelle vous avez raccordé le lecteur pour changer l'entrée.

Par exemple, appuyez sur la touche BD/DVD pour changer l'entrée du lecteur raccordé à la prise BD/DVD.

• Appuyez sur TV pour écouter le son du télévisueur. Pour l'appareil raccordé aux prises STRM BOX, AUX, ou PHONO, appuyez sur les touches «▶» pour changer l'entrée. Lorsque la fonction de liaison CEC marche, l'entrée change automatiquement si vous avez raccordé un téléviseur et un lecteur conformes CEC à cet apparéil à l'aide d'un raccordement HDMI.
• Démarrez la lecture sur le lecteur.
• Utilisez VOL + / - (b) pour régler le volume.

Lorsqu'un télévisueur est raccordé à la prise HDMI OUT SUB

Appuyez sur la touche F de la télécommande pour afficher le AV Adjust et reglez "Other" - "HDMI Out" sur "SUB" ou "MAIN+SUB".

Mode d'écoute

Cet appareil est équipé de plusieurs modes d'écoute. Pour plus de détails sur les modes d'écoute, voir le mode d'emploi avancé. Cette section présente les modes les plus populaires.

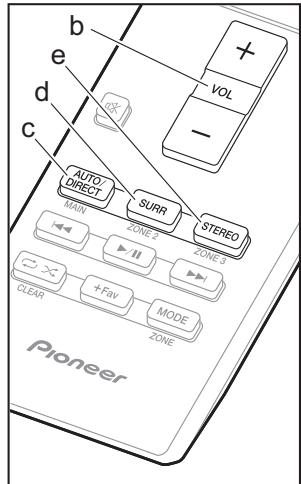

Touche auto/direct (c)

Appuyez plusieurs fois et les modes d'écoute s'adaptent au signal d'entrée, commutant entre

"Auto Surround", "Direct" et "Pure Direct".

Après en avoir sélectionné un, "Auto Surround" (ou "Direct" ou "Pure Direct") s'affiche sur l'afficheur de l'appareil principal, puis le mode d'écoute sélectionné automatiquement (Dolby Digital pour les signaux d'entrée multicanaux, Stereo pour les signaux entrant sur 2 voies, etc.) s'affiche.

Le mode "Direct" coupe certaines fonctions qui peuvent affecter la qualité du son, comme les commandes de tonalité, ce qui vous fera profiter d'une qualité sonore encore meilleure. Le mode "Pure Direct" coupe plusieurs fonctions qui peuvent affecter la qualité du son, vous aurez ainsi une reproduction plus fidèle du son original. Dans ce cas, le réglage d'enceinte par MCACC est désactivé.

• En fonction du signal entrant et de la configuration de l'enceinte, peuvent être automatiquement sélectionnés les modes Dolby Surround et DTS Neural: X qui étendent les signaux d'entrée 2 canaux et 5.1 aux format 11 maximum.

Touche SURR (d)

Vous pouvez sélectionner plusieurs modes d'écoute selon votre goût. Il y a les modes Dolby Digital, DTS-HD Master Audio, et Stereo que vous pouvez désirer voir le signal en entrée, ou les modes Dolby Surround, DTS Neural: X qui étendent les signaux d'entrée 2 canaux et 5.1 aux format 11 maximum. Vous pouvez également bénéficier des modes surround des originaux comme les modes Ext. Stereo et Drama.

Touche STEREO (e)

Vous pouvez sélectionner le mode "Stereo" pour diffuser uniquement depuis les enceintes avant et le caisson de basse.

Le mode d'écoute que vous avez sélectionné en dernier pour la source est gardé en mémoire pour chacune des touches AUTO/DIRECT, SURR et STEREO. Si le contenu que vous lisez n'est pas pris en charge par le mode d'écoute que vous avez sélectionné en dernier, le mode d'écoute normal pour le contenu en question est automatiquement sélectionné.

Appuyez plusieurs fois sur i (f) pour changer l'afficheur de l'appareil principal dans cet ordre :

BD×DVD -42.0

Mode d'écoute

Format du signal

Dolby D 5.1

Source d'entrée & volume

L'affichage change au bout de quelques secondes.

Échantillonnage de la fréquence

f34 48kHz

Résolution du signal d'entrée

1080F/60 16:9

Services réseau

1. Réglez l'entrée du téléviseur sur celle assignée à l'appareil.

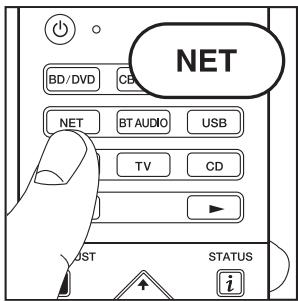

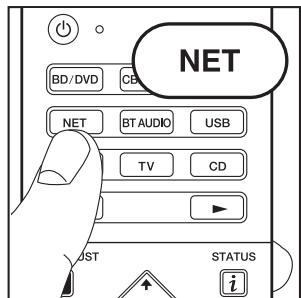

2. Appuyez sur NET pour afficher l'écran de la liste des services réseau.

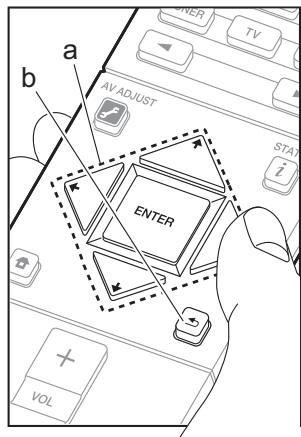

1. Sélectionnez l'élément à l'aide des touches du curseur de la télécommande et appuyez sur ENTER pour valider votre sélection (a). Pour revenir sur l'écran précédent, appuyez sur (b).

Radio internet

Lorsque cet appareil est connecté au réseau, vous pouvez écouter TuneIn ou d'autres services de radio Internet préenregistrés. APRÈS avoir sélectionné le service désiré, suivez les instructions à l'écran, en utilisant les touches du curseur pour sélectionner les stations de radio et les programmes, puis appuyez sur ENTER pour écouter. La lecture démarre lorsque le tampon affiche 100%.

Vous pouvez écouter les fichiers de musique présents sur les ordinateurs ou dispositifs NAS du réseau domestique connectés au même réseau que cet appareil. Sélectionnez le serveur avec les touches du curseur, sélectionnez le fichier musical désiré et appuyez sur ENTER.

pour lancer la lecture. La lecture démarre lorsque le tampon affiche 100%.

• Cet appareil est compatible avec Windows Media® Player 11 ou 12, les serveurs réseau ou les NAS compatibles avec la fonctionnalité réseau domestique. Vous devez effectuer certains réglages au préalable pour utiliser Windows Media® Player 11 ou 12. Activez la diffusion en flux pour ce lecteur dans Windows Media® Player. Pour plus de détails, consultez le mode d'emploi associé.

Remarques :

• Les services réseau peuvent être sélectionnées une fois que le réseau démarre, même s'ils ne pouvaient pas être sélectionnés au préalable.
• La fonctionnalité peut être introduite par des mises à jour du micrologiciel et les services des fournisseurs de service pourraient cesser et le contenu doit être indisponible à l'avenir. De plus, les services disponibles peuvent varier en fonction de la vente lieu de résidence.

Lisez des fichiers musicaux sur un périphérique de stockage USB. APRÈS avoir branché le périphérique de stockage USB au port USB situé à l'avant de l'appareil, appuyez sur la touche USB de la télécommande. Sélectionnez le dossier de votre choix ou un fichier musical avec les curses de la télécommande et appuyez sur ENTER pour confirmer et commencer la lecture.

• Cette commande n'est pas garantie pour tous les périphériques de stockage USB.
• Cet appareil peut utiliser les périhériques de stockage USB conformes à la norme USB MSC. L'appareil est également compatible

avec les périphériques de stockage USB utilisant les formats de système de fichier FAT16 ou FAT32.

Vous pouvez profiter à distance des fichiers musicaux présents sur un iPhone®, iPod touch®, ou un iPad® connecté au même point d'accès que cet appareil.

• Mettez à jour la version OS de votre périphérique iOS.
• Connectez le dispositif iOS au point d'accès.
• Appuyez sur NET.
• Touchez l'icône AirPlay présente dans le centre de contrôle du dispositif iOS et sélectionnez cet appareil dans la liste des dispositifs affichée, puis touchez "Done".
• Lisez les fichiers musicaux sur le dispositif iOS.
• La fonctionnalité Network Standby est active par défaut, donc lorsque vous effectuez les étapes 3 et 4 ci-dessus, cet appar iché, réglez "System Setup" - "Hardware" - "Power Management" - "Network Standby" sur "Off".
• À cause des caractéristiques de la technologie sans fil AirPlay, le son produit par cet appareil peut être légèrement en retard par rapport au son lu par le périphérique compatible AirPlay.

Vous pouvez également dire des fichiers musicaux sur l'ordinateur avec iTunes (Ver. 10.2 ou ultérieure). Avant d'effectuer cette action, vérifie que cet apparéil et l'ordinateur sont connectés au même réseau, puis appuyez sur la touche NET de cet apparéil. Ensuite, cliquez sur l'icône AirPlay dans iTunes, Sélectionnez cet apparéil dans la liste des dispositifs affichée et démarrez la lecture d'un fjichier musical.

Jumelage

1. Lorsque vous appuyez sur BT AUDIO de la télécommande, "Now Pairing..." apparait sur l'afficheur de l'appareil et le mode appairage s'active.

Now Pairing.

1. Activez (mettez en marche) la fonction BLUETOOTH du dispositif compatible BLUETOOTH, puis selectionnez cet apparéil parmi les dispositifs affichés. Si un mot de passer est requis, saisissez "0000".
2. Pour connecter un autre dispositif compatible BLUETOOTH, appuyez sur BT AUDIO jusqu'à ce que "Now Pairing..." s'affiche, puis effectuez l'étape 2 cédessus. Cet apparéil peut mémoriser les données de 8 périphériques appairés.
3. La zone de couverture est de 48 pieds (15 mètres). Notez que la connexion n'est pas toujours garantie avec tous les péripériques compatibles BLUETOOTH.

Écouter

1. Lorsque cet appareil est en marche, connectez le périphérique compatible BLUETOOTH.
2. Le sélecteur d'entrée de cet appareil passera automatiquement sur "BT AUDIO".
3. Lisez la musique. Augmentez le volume du périphérique compatible BLUETOOTH jusqu'à un niveau correct.
4. À cause des caractéristiques de la technologie sans fil BLUETOOTH, le son produit par cet appareil peut être légèrement en retard par rapport au son lu par le périphérique compatible BLUETOOTH.

Écoute de la radio

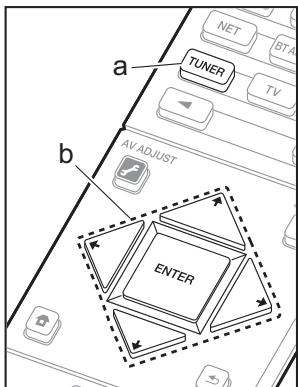

1. Appuyez plusieurs fois sur la touche TUNER (a) de la télécommande pour sélectionner "AM" ou "FM" sur l'afficheur.

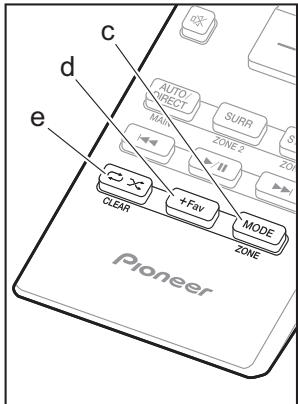

2. Appuyez sur la touche MODE (c) de la télécommande pour que "TunMode: Auto" soit visualisé sur l'afficheur.
3. Lorsque vous appuyez sur les touches / du curseur (b) de la télécommande, la syntonisation automatique démarre et la recherche s'arrête lorsqu'une station est trouvée. Lorsqu'une station de radio est syntonisée, le félon "TUNED" s'allume sur l'afficheur.

Vous pouvez préréglage jusqu'à 40 stations.

1. Recherche la station AM/FM que vous voulez mémoriser.
2. Appuyez sur la touche +Fav (d) de la télécommande pour que le numéro de préréglage clignote sur l'afficheur.
3. Pendant que le numéro de préréglage clignote (environ 8 secondes), appuyez plusieurs fois sur les touches / du curseur (b) de la télécommande pour sélectionner un numéro entre 1 et 40.
4. Appuyez de nouveau sur la touche +Fav (d) de la télécommande pour memoriser la station. Lorsqu'il est enregistré, le numéro de préréglage s'arrête de clignoter. Pour sélectionner une station de radio prérégée, appuyez sur les touches / du curseur (b) de la télécommande.
5. Pour supprimer une station prégée, appuyez sur les touches du curseur (b) de la télécommande pour selectionner le numéro de prégée que vous désirez supprimer, appuyez sur la touche +Fav (d) de la télécommande, puis appuyez sur la touche CLEAR (e) pendant que le numéro de prégée clignote. Lors de la suppression, le nombre sur l'écran s'éteint.

Réglage du pas de fréquence

Appuyez sur la touche de la télécommande pour sélectionner "System Setup" - "Miscellaneous" - "Tuner" - "AM/FM

Frequency Step" ou "AM Frequency Step" et sélectionnez le pas de fréquence de votre zone. Notez que lorsque ce paramètre est modifié, toutes les radios préréglées sont supprimées.

Lecture

1. Passez la télécommande sur le mode servant à contrôler la ZONE 2 ou la ZONE 3.

Pour passer sur le mode servant à contrôler la ZONE 2 2 (b) pendant 3 secondes ou plus jusqu'à ce que le témoin à distance clignote deux fois.

Pour passer sur le mode servant à contrôler la ZONE 3 3 (c) pendant 3 secondes ou plus jusqu'à ce que le témoin à distance clignote trois fois.

Pour passer de nouveau la télécommande sur le mode de contrôle de la pièce principale : Tout en appuyant sur MODE (a) de la télécommande, appuyez sur MAIN (d) pendant 3 secondes ou plus jusqu'à ce que le témoin à distance clignote une fois.

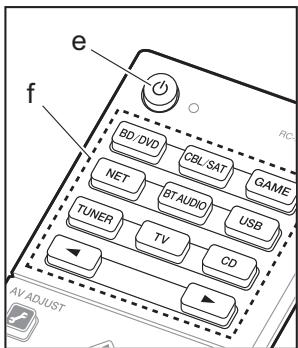

1. Pointez la télécommande vers l'appareil principal et appuyez sur (e).

"Z2" ou "Z3" s'allume sur l'afficheur de l'appareil principal.

1. Appuyez sur le sélectiond'entrée (f) de l'entrée à dire dans l'autre piece. Sur l'appareil principal, après avoir appuyé plusieurs fois sur ZONE CONTROL pour faire apparaitre "Z2" ou "Z3" sur l'afficheur dans les 8 secondes qui suivent, tournez la molette INPUT SELECTOR pour sélectionner l'entrée à dire dans l'autre piece.
2. Vous ne pouvez pas sélectionner des entrées différentes pour la piece principale et l'autre piece avec le sélection d'entrée "NET" ou "BT AUDIO" ou "USB". Si vous avez "NET" sélectionné dans la piece

principal et vous sélectionnez "USB" dans l'autre pièce, la pièce principale passe à "USB". Vous ne pouvez pas sélectionner de stations différentes pour la pièce principale et l'autre pièce avec la radio AM/FM.

• Les signaux audio DSD et Dolby TrueHD ne sont pas produits vers la ZONE 2/ZONE 3 si Sélectionnés avec le sélecteur d'entrée "NET", "USB".
• Pour régler le volume de l'amplificateur de puissance situé dans une piece différente ou l'enceinte ZONE, utilisez la touche VOL+/- de la télécommande. Pour contrôler avec l'appareil principal, appuyez plusieurs fois sur ZONE CONTROL pour faire apparaitre "Z2" ou "Z3" sur l'afficheur, et dans les 8 secondes, réglez avec la molette MASTER VOLUME.
• Les informations d'un périphérique raccordé peuvent s'afficher sur l'écran du téléviseur situé dans une pièce différente. Appuyez sur la touche i pendant que la télécommande est sur le mode servant à contrôler la ZONE 2.
• La consommation électrique en mode veille augmente lorsque la fonction multizone est en cours d'utilisation.

Pour désactiver la fonction

Appuyez sur la touche de la télécommande durant le mode servant à contrôler la ZONE 2 ou ZONE 3.

Lecture unique dans la ZONE 2 ou ZONE 3

Si vous mettez l'appareil en mode veille pendant une lecture multizone, le témoin Z2 ou Z3 est grise et le mode de lecture bascule sur la lecture dans une autre pièce uniquement. Activer la ZONE 2/ZONE 3 tandis que cet appareil est en veille réglera le mode lecture sur le même paramètre.

Si vous appuyez sur MULTI-ZONE MUSIC alors que la lecture est en cours dans la pièce principale, le MULTI-ZONE MUSIC s'active, "Z2" et "Z3" s'allument au même moment sur l'afficheur et les sources de lecture de toutes les pièces sont appliquées à la même source à la fois.

• Les sources pouvant être lues en ZONE 2 peuvent être

lues dans toutes les pièces.

• Cette fonction ne peut pas être utilisée si des écouteurs sont branchés ou si le son est émis par les haut-parleurs du téléviseur.

Réglages

Des réglages sont nécessaires dans la Initial Setup, "4. Configuration Multi Zone" (→P23) pour utiliser la fonctionnalité multizone. Pour vérifier le contenu des réglages, réferez-vous à ce qui suit, appuyez sur la touche de la télécommande, et vérifiez dans "System Setup" dans le Home qui s'affiche.

• Lorsque vous avez raccordé un téléviseur dans une piece différente à l'aide d'un cable HDMI, avez-vous sélectionné "Use" dans "Input/Output Assign" - "TV Out/OSD" - "Zone2 HDMI" ?
• Lorsque vous lisez le son provenant d'un appareil AV situé dans une piece différente raccordé à l'aide d'un cable HDMI, ave-vous sélectionné "Use" dans "Input/Output Assign" - "TV Out/OSD" - "Zone2 HDMI" ? -Lorsque you avez raccordedes enceintes situées dans une pièce différente à l'aide d'un cable d'enceinte, avez-vous sélectionné "Zone 2" ou "Zone 2/Zone 3" dans "Speaker" - "Configuration" - "Zone Speaker"? Lorsque vous avez raccordé un amplificateur de puissance situé dans une piece différente à l'aide d'un cable audio analogique et que vous avez youlu contrôler le volume avec cet apparéil, avez-vous sélectionné "Variable" dans "Multi Zone" - "Zone 2" ou "Zone 3" - "Output Level"?

AV adjust

En appuyant sur la touche F de la télécommande durant la lecture, vous pouvez régler les paramètres fréquemment utilisés, comme le basculement des enceintes et la qualité du son, à l'aide des menus à l'écran. Sélectionnez l'élément grâce aux curseurs de la télécommande et appuyez sur ENTER pour confirmer votre sélection. Pour revenir sur l'écran précédent, appuyez sur . Notez qu'il n'y a peu d'affichage sur l'écran du téléviseur lorsque le sélecteur d'entrée est sur "CD", "TV", "PHONO", "FM", ou "AM", suivez donc l'affichage de l'appareil principal durant les opérations.

"Ton": Il est possible d'améliorer ou de modérer les basses et les aigus des enceintes avant.

"Other": Vous permet d'effectuer de nombreux réglages.

"Sound Delay": Si la vidéo est en retard sur le son, vous pouvez retarder le son pour compenser l'écart. "Sound Retriever": Améliore la qualité du son compressé. - "Speakers": Vous pouvez basculer sur la sortie des enceintes A/B. - "HDMI Out": Vous permet de sélectionner la prise HDMI OUT pour reproduire les signaux vidéo depuis "MAIN", "SUB", et "MAIN+SUB".

Si vous appuyez sur la télécommande, le Home s'affiche et vous pouvez effectuer les réglages dans les divers menus. Sélectionnez l'élément grâce aux curseurs de la télécommande et appuyez sur ENTER pour confirmer votre sélection. Pour retourner à l'écran précédent, appuyez sur

"System Setup": Paramètres avancés pour vous fournir une expérience encore plus agréable.

"MCACC Pro": Configurez les enceintes automatiquement ou apportez les modifications souhaitées à l'égaliseur.

"Network/Bluetooth": Définissez les paramètres de la connexion Wi-Fi ou les réglages relatifs au BLUETOOTH.

Essayez de redémarrer l'appareil

Redémarrer l'appareil peut l'aider à mieux fonctionner. Pour redémarrer l'appareil, mettez-le en mode veille, après appuyez sur la touche (STANDBY/ON sur l'appareil principal pendant au moins 5 secondes. (Les paramètres de l'appareil seront maintenus.) Si, même après le redémarrage de l'appareil, aucune amélioration n'est visible, essayez de débrancher et de rebrancher les cordons d'alimentation de l'appareil et de l'équipement raccordé.

Réinitialisation de l'appareil (ceci réinitialise les paramètres de cet appareil sur leur valeur par défaut)

Si le redémarrage de l'appareil ne règle pas le problème, réinitialiser l'appareil sur les réglages qu'il avait au moment de l'achat peut le résoudre. Si vous réinitialisez le statut de l'appareil, vos préférences seront réinitialisées à leurs valeurs par défaut. Notez-les avant de commencer l'opération de réinitialisation ci-dessous.

1. Tout en appuyant sur AUTO/DIRECT de l'appareil principal, appuyez sur la touche (O) STANDBY/ON de l'appareil principal.
2. "Clear" apparait sur l'afficheur et l'appareil se remet en vue. Ne débranchez pas le cordon d'alimentation avant que "Clear" disparaisse de l'afficheur.

Pour réinitialiser la télécommande, tout en appuyant sur la touche MODE, appuyez sur jusqu'à ce que le témoin à distance clignote deux fois (environ 3 secondes).

Lorsque le caisson de basse n'émet : aucun son

Si le réglage des enceintes avant est "Large" et que durant une entrée 2ch comme celle provenant d'un téléviseur ou de la musique, les éléments de la gamme des graves seront reproduits par les enceintes avant au lieu de l'être par le caisson de basse. Si vous désirez plutôt que le caisson de basse les reproduise, effectuez l'un des réglages suivants.

1. Réglez les enceintes avant sur "Small". Les éléments de la gamme des graves seront produits par le caisson de basse au lieu de l'être par les enceintes avant. Nous ne vous conseillons pas ce changement si vos enceintes avant ont une bonne aptitude à reproduire la gamme des graves.
2. Changez "Double Bass" pour "On".

Les éléments de la gamme des graves seront produits par les enceintes avant ainsi que par le caisson de basse. Ceci pourrait créer trop de graves. Si cela arrive, n'effectuez pas ce changement ou CHOISSEZ l'option 1.

Consultez "Configuration système" — "Crossover" dans le mode d'emploi avancé pour avoir plus de détails.

Panneau frontal

1. Molette INPUT SELECTOR : Change l'entrée à dire.
2. Témoin MCACC PRO : Il s'allume quand vous avez activé le mode de réglage d'enceinte par MCACC.
3. Témoin FL OFF : Il s'allume quand vous avez appuyé sur DIMMER plusieurs fois pour éteindre l'écran.
4. Touche INFO : Modifie l'information affichée.
5. Touche ZONE 2 ON/OFF: Active ou désactive la ZONE 2.
6. Touche ZONE 3 ON/OFF: Active ou désactive la ZONE 3.
7. Touche ZONE CONTROL ( P27)
8. Touche MULTI-ZONE MUSIC ( P28)
9. Afficheur ()P33 Touche Mode d'écoute ( P24)
10. Témoin NETWORK : Lorsque l'alimentation de l'appareil est activée, il s'allume si "NET" est sélectionné avec le sélecteur d'entrée et que l'appareil est connecté au réseau. Si l'appareil est en mode veille, ici

s'allume quand les fonctions comme HDMI CEC et la veille réseau sont activées. Mais il ne s'allume pas lorsque ZONE 2/ZONE 3 est active.

1. Capteur de la télécommande
2. Témoin WIRELESS : S'allume lorsque l'appareil est connecté au réseau sans fil.
3. Molette MASTER VOLUME
4. Touche STANDBY/ON
5. Touche ADJUST (AV Adjust) ( P28)
6. Touche HOME ( P29)
7. Touches du curseur (touche TUNE / PRESET ) et touche ENTER : Sélectionnez l'élément à l'aide des touches du curseur et appuyez sur ENTER pour confirmer votre sélection. En utilisant le TUNER, Sélectionnez la fréquence avec TUNE , ou sélectionnez des stations prérégliées avec PRESET .
8. Touche RETURN: Permet à l'affichage de retourner à son état précédent.
9. Touche TUNING MODE : Commute le mode de syntonisation. 21. Prise PHONES: Un casque stereo avec une fiche standard (1/4 pouce ou 6,3 mm) est branché. 22. Prise MCACC SETUP MIC ( P22)
10. Touche PHASE CONTROL: Ceci active ou désactive le Contrôle de phase qui corrige la perturbation de phase de la gamme des graves pour améliorer la qualité.
11. Port USB : Un appareil de stockage USB est connecté afin que les fichiers musicaux qu'il contient puissent être lus. Vous pouvez également fournir l'alimentation (maximum 5V/1A) aux périphériques USB avec un cable USB. 25. Prise AUX INPUT HDMI ( P14)
12. Touche DIMMER : Vous pouvez régler la luminosité de l'afficheur sur quatre niveaux. 27. Rabat avant

Panneau arrêté

SC-LX801

1. Prises COMPONENT VIDEO IN/OUT : Transfère les signaux vidéo provenant d'un appareil AV avec un cable vidéo composante.
2. Prises ZONE 2/ZONE 3 PRE/LINE OUT : Sortie des signaux audio avec un cable audio analogue vers un amplificateur principal ou un amplificateur sous tension dans une autre pièce (ZONE 2/ZONE 3). (→P19, 20)
3. Prises VIDEO IN : Entrée des signaux vidéo composante AV avec un cable vidéo analogue.
4. Prises AUDIO IN: Entrée des signaux audio provenant des appareils AV avec un cable audio analogue.
5. Prises HDMI IN : Transmet les signaux vidéo et les signaux audio avec un cable HDMI raccordé à un appareil AV.
6. Borne SIGNAL GND : Le fil de terre de la platine disque est branché.
7. Prises HDMI OUT : Transmet les signaux vidéo et les signaux audio avec un câble HDMI raccordé à un écran

comme un téléviseur ou un projecteur.

1. Port NETWORK : Pour se connecter au réseau à l'aide d'un câble Ethernet.
2. Prises DIGITAL AUDIO IN OPTICAL/COAXIAL: Entrée des signaux audio numérique provenant des TV ou des appareils AV avec un cable optique ou un cable coaxial numérique.
3. Antenne sans fil : Utilisée pour la connexion Wi-Fi ou pour utiliser un périphérique compatible BLUETOOTH. L'illustration montre l'amplitude de déplacement de l'antenne sans fil. N'essayez pas de la déplacer au-delà de cette amplitude car vous pourriez la casser.
4. AC IN: Le cordon d'alimentation fourni y est branché.
5. Port RS-232C : Pour la connexion au système de commande de la maison. 13. Port IR IN/OUT : Vous permet de connecter un kit de

1. Prises 12V TRIGGER OUT A/B : Vous permet de connecter un appareil doté d'une prise d'entrée de déclenchement 12V pour permettre le fonctionnement de la liaison entre le périphérique et l'appareil.
2. Borne ANTENNA AM LOOP/FM UNBAL 75Ω : Les antennes fournies sont connectées.
3. Bornes SPEAKERS: Raccordez les enceintes avec les câbles d'enceinte. (Les modèles nord-américains sont compatibles avec les fiches bananes.)
4. Prises SUBWOOFER PRE OUT: Connectez un caisson de basse sous tension avec un câble pour caisson de basse. Il est possible de raccorder jusqu'à deux caissons de basse sous tension. Vous pouvez régler le volume de 2 caissons de basse sous tension à des niveaux différents.
5. Prises PRE OUT : Raccordez un amplificateur de puissance.

SC-LX701

1. Prises COMPONENT VIDEO IN/OUT : Transfère les signaux vidéo provenant d'un appareil AV avec un cable vidéo composante.
2. Prises ZONE 2/ZONE 3 PRE/LINE OUT : Sortie des signaux audio avec un cable audio analogue vers un amplificateur principal ou un amplificateur sous tension dans une autre pièce (ZONE 2/ZONE 3). (→P19, 20)
3. Prises VIDEO IN : Entrée des signaux vidéo composante AV avec un cable vidéo analogue.
4. Prises AUDIO IN: Entrée des signaux audio provenant des appareils AV avec un cable audio analogue.
5. Prises HDMI IN : Transmet les signaux vidéo et les signaux audio avec un cable HDMI raccordé à un appareil AV.
6. Borne SIGNAL GND : Le fil de terre de la platine disque est branché.
7. Prises HDMI OUT : Transmet les signaux vidéo et les signaux audio avec un câble HDMI raccordé à un écran

comme un téléviseur ou un projecteur.

1. Port NETWORK : Pour se connecter au réseau à l'aide d'un câble Ethernet.
2. Prises DIGITAL AUDIO IN OPTICAL/COAXIAL: Entrée des signaux audio numérique provenant des TV ou des appareils AV avec un cable optique ou un cable coaxial numérique.
3. Antenne sans fil : Utilisée pour la connexion Wi-Fi ou pour utiliser un périphérique compatible BLUETOOTH. L'illustration montre l'amplitude de déplacement de l'antenne sans fil. N'essayez pas de la déplacer au-delà de cette amplitude car vous pourriez la casser.
4. Alimentation IN: Le cordon d'alimentation fourni y est branché.
5. Port RS-232C : Pour la connexion au système de commande de la maison.
6. Borne ANTENNA AM LOOP/FM UNBAL 75Ω : Les

antennes fournies sont connectées.

14. Port IR IN/OUT : Vous permet de connecter un kit de télécommande multi-piece. 15. Prises 12V TRIGGER OUT A/B: Vous permet de connecter un appareil doté d'une prise d'entrée de déclenchement 12V pour permettre le fonctionnement de la liaison entre le périphérique et l'appareil. 16. Bornes SPEAKERS: Raccordez les enceintes avec les câbles d'enceinte. (Les modèles nord-américains sont compatibles avec les fiches bananes.) 17. Prises SUBWOOFER PRE OUT: Connectez un caisson de basse sous tension avec un cable pour caisson de basse. Il est possible de raccorder jusqu'à deux caissons de basse sous tension. Vous pouvez régler le volume de 2 caissons de basse sous tension à des niveaux différents. 18. Prises PRE OUT : Raccordez un amplificateur de puissance.

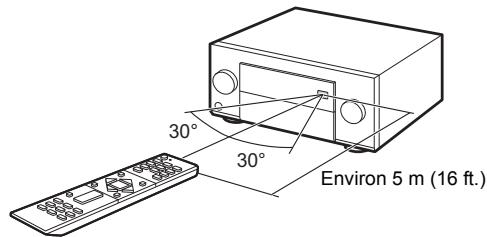

Télécommande

1. Touche : Permet la mise en marche ou en veille de l'appareil.
2. Sélecteurs d'entrée : Sélectionnez l'entrée à lire. Utilisez les touches du point 3 pour sélectionner "STRM BOX", "AUX", ou "PHONO".
3. Touches : La source d'entrée lue change chaque fois que vous appuyez sur l'une de ces touches.
4. Touche (AV ADJUST): Vous pouvez effectuer des réglages communs sur l'écran du téléviseur. ( P28)
5. Touches du curseur et touche ENTER : Sélectionnez l'objet à l'aide des touches du curseur et appuyez sur ENTER pour confirmer votre sélection.
6. Touche : Affiche le Home. (→P29)
7. Touches volume : Vous permet d'ajuster le volume. Cette touche permet également l'annulation de la mise en sourdine.
8. Touche : Mise temporaire de l'audio en sourdine. Appuyez de nouveau pour annuler la mise en sourdine.
9. Touches LISTENING MODE : Permet de sélectionner le mode d'écoute. ( P24) Touches MAIN/ZONE 2/ZONE 3 : Contrôle la fonction multi-zone. ( P27)
10. Touches Lecture : Vous pouvez démarrer la lecture du Music Server ou de l'USB.
11. Touche : Vous pouvez démarrer la répétition de lecture ou la lecture aléatoire du Music Server ou de l'USB. Touche CLEAR : Supprime tous les caractères que vous avez saisis sur l'écran du téléviseur.
12. Touche i (STATUS) : Modifie l'information affichée.
13. Touche : Permet à l'affichage de retourner à son état précédent.
14. Touche MODE : Permute entre la syntonisation automatique et la syntonisation manuelle d'une station AM/FM.
15. Touche +Fav : Utilisé pour mémoriser les stations de radio AM/FM.

L'afficheur

1. S'allume lorsque vous utilisez le sélection d'entrée "NET", "USB" indiquant que les commandes avec le curseur de la télécommande sont possibles sur les écrans montrant la liste des pistes, par exemple.
2. S'allume sous les conditions suivantes. Z2/Z3 : Lorsque la ZONE 2/ZONE 3 est active.

: Lorsque raccordé par BLUETOOTH. Lorsque connecté par Wi-Fi.

NET: Lorsque "NET" est sélectionné avec le sélecteur d'entrée et que l'appareil est connecté au réseau. Il clignotera si la connexion au réseau n'est pas correcte.

USB: Lorsque "USB" est sélectionné avec le sélecteur d'entrée et que l'appareil est raccordé par USB et que le périphérique USB est sélectionné. Clignote si l'USB n'est pas correctement branché. HDMI : Lors de l'entrée des signaux HDMI et lorsque l'entrée HDMI est sélectionnée.

DIGITAL : Lors de l'entrée de signaux numériques et lorsque l'entrée numérique est sélectionnée.

1. S'allume en fonction du type de l'entrée des signaux audio numériques et du mode d'écoute.
2. S'allume sous les conditions suivantes. RDS (Modèles européens et asiatiques) : Réception de la diffusion RDS. TUNED : Réception de la radio AM/FM. STEREO : Réception en FM stéréo. SLEEP : Lorsque la minuterie de veille est définie. AUTO STBY : Lorsque la fonction Auto Standby est activée.
3. Le système d'enceinte actuellement sélectionné s'allume.
4. S'allume lorsque le casque audio est connecté.
5. Clignote lorsque le volume d'enceinte est en cours de réglage.
6. Affiche différentes informations sur les signaux d'entrée. Les caractères qui ne peuvent pas être affichés sur cet appareil sont remplacés par des astérisques ()
7. Il s'allume quand on régle le volume.
8. Affichage de l'Enceinte/Canal : Affiche le canal de sortie correspondant au mode d'écoute sélectionné.

Informations relatives à la licence et à la marque commerciale

Toutes les autres marques commerciales sont la propriété de leurs détenteurs.

respectifs."

Par l'intermédiaire de cet appareil, vous avez la capacité de vous connecter vers d'autres services ou sites internet qui échappent au contrôle de toute société, qui a conçu, fabriqué ou distribué cet appareil ainsi que ses filiales (collectivement, "Société"). Il n'y a pas de contrôle sur la nature, le contenu et la disponibilité de ces services. L'inclusion de liens n'implique pas forcément une recommandation ou un appui sur les opinions exprimées qu'ils contiennent.

Toutes les informations, le contenu et les services disponibles par l'intermédiaire de cet appareil sont la propriété de tiers et sont protégés par des droits d'auteur, un brevet, une marque, et/ou par les lois sur la propriété intellectuelle applicables dans d'autres pays.

Les informations, le contenu et les services fournis par l'intermédiaire de cet appareil sont uniquement pour toute utilisation personnelle et non commerciale. Toutes les informations, le contenu ou les services ne doivent pas être utilisés d'une autre manière que cette précédemment approuvée par le propriétaire du contenu approprié ou par toute fournisseur de services.

Vous ne pouvez pas modifier, copier, republier, traduire, exploiter, créer des œuvres dérivées, transférer, poster, transmettre, vendre ou distribuer d'aucune manière que ce soit toute information, contenu et services disponibles via cet appareil, sauf autorisation expresse par le propriétaire des droits d'auteur, du brevet, de la marque commerciale, et/ou de la propriété intellectuelle concernée, y compris et sans limitation le propriétaire du contenu ou fournisseur de services.

CONTENUS ET SERVICES DISponibles VIA CET APPAREIL SONT FOURNIS EN "L'ETAT".

LA SOCIÉTÉ NE GARANTIT PAS L'INFORMATION, LES CONTENUS OU SERVICES AINSI FOURNIS EXPRESSEMENT OU IMPLICITEMENT ET À TOUTE FIN.

LA SOCIÉTÉ EXCLUT EXPRESSEMENT TOUTES GARANTIES, EXPRESSSES OU TACITES, Y COMPRIS SANS TOUTEFOIS S'Y LIMITER, LES GARANTIES DE TITRE, DE NON-INFRACTION, DE QUALITE MARCHANDE OU D'APITUDE À N'IMPORTE QUELLA FIN.

La Société ne prend pas ni ne donne aucune garantie de quelque nature que ce soit, express ou tacite, quant à l'exhaustivité, la justesse, la validité, la légalité, la fiabilité, la pertinence ou la disponibilité des informations, contenus ou services disponibles via cet appareil. La Société ne peut avoir de responsabilité, contractuelle ou délictuelle, y compris en cas de négligence et de responsabilité de plein droit, en cas de dommages directs, indirects, spéciaux, accidentels ou consécutifs ou tout dommage résultant de, ou en lien avec toute information contenue, ou résultat de l'utilisation de tout contenu ou service par vous ou un tiers, même si la Société a été informée de la possibilité de tels dommages, la Société ne peut également être tenue responsable pour toute réclamation venant d'un tiers contre les utilisateurs de cet appareil ou un tiers.

En tout cas, la Société ne peut être tenue responsable pour, sans restreindre la portée générale de ce qui précède, toute interruption ou suspension de toute information, contenus ou services disponibles via cet appareil. La Société n'est pas non plus responsable du service client en ce qui concerne les informations, contenus et services disponibles via cet appareil. Toutes questions ou requêtes pour un service concernant les informations, les contenus ou services doivent être adressées directement aux propriétaires de contenus et fournisseurs de services concernés.

SC-LX801

SC-LX701

AV RECEIVER

Toutes les autres marques commerciales sont la propriété de leurs détenteurs.

respectifs."

Register your product on / Enregistrez votre produit sur / Registre su produit en

http://www.pioneer.eu (Europe / Europe / Europa)

© 2016 Onkyo & Pioneer Corporation. Tous droits de reproduction et de traduction réservés.
