MANUAL DE USUARIO PDMM1204A Power Dynamics

Felicitaciones por la compra de este producto Power Dynamics. Por favor, lea atentamente este manual antes de usar el aparato para disfrutar al completo de sus prestaciones.

Seguir las instrucciones le permitirá no invalidar la garantía. Tome todas las precauciones para evitar que se produzca fuego o una descarga eléctrica. Las reparaciones solo deben ser realizadas por técnicos cualificados para evitar descargas eléctricas. Guarde el manual para futuras consultas.

Antes de usar el aparato, por favor pida consejo a un profesional. Cuando el aparato se enciende por primera vez, suele sentirse cierto olor. Esto es normal y desaparece al poco tiempo.

• Este aparato contiene piezas que llevan voltaje. Por lo tanto, NO abra la carcasa.
• No coloque objetos metálicos ni vierta líquidos dentro del aparato. Podría producir descargas eléctricas y fallos en el funcionamiento.
• No coloque el aparato cerca de fuentes de calor como radiadores, etc. No coloque el aparato sobre superficies vibratorias. No tape los agujeros de ventilación.
• Este aparato no está preparado para un uso continuado.
• Tenga cuidado con el cable de alimentación y no lo dañe. Un daño o defecto en el cable de alimentación puede producir una descarga eléctrica o fallo en el funcionamiento.
• Cuando desconecte el aparato de la toma de corriente, siempre tire de la clavija, nunca del cable.
• No enchufe o desenchufe el aparato con las manos mojadas.
• Si la clavija y/o el cable de alimentación están dañados, necesitan ser reemplazados por un técnico cualificado.
• Si el aparato está dañado de modo que puedan verse sus partes internas, NO conecte el aparato a la toma de corriente y NO lo encienda. Contacte con su distribuidor. NO conecte el aparato a un reostato o dimmer.
• Para evitar un incendio o peligro de descarga, no exponga el aparato a la lluvia ni a la humedad.
• Todas las reparaciones deben ser realizadas exclusivamente por técnicos cualificados.
• Conecte el aparato a una toma de corriente con toma de tierra (220-240Vca/50Hz) protegida por un fusible de 10-16A.
• Durante una tormenta o si el aparato no va a usarse durante un periodo largo de tiempo, desconéctelo de la toma de corriente. La regla es: Desconéctelo si no lo va a usar.
• Si el aparato no se ha usado en mucho tiempo, puede producirse condensación. Deje el aparato a temperatura

ambiente antes de encenderlo. Nunca utilice el aparato en ambientes húmedos o en el exterior.

• Para prevenir accidentes en las empresas, deben seguir las directrices aplicables y seguir las instrucciones.
• No lo apague y encienda repetidamente. Esto acorta su tiempo de vida.
• Mantenga el aparato fuera del alcance de los niños. No deje el aparato sin vigilancia.
• No utilice sprays limpiadores para limpiar los interruptores. Los residuos de estos sprays producen depósitos de polvo y grasa. En caso de mal funcionamiento, siempre consulte a un profesional.
• No fuerce los controles.
• Si el aparato se ha caído, siempre haga que lo verifique un técnico cualificado antes de encenderlo otra vez.
• No utilice productos químicos para limpiar el aparato. Dañan el barniz. Tan solo límpielo con un trapo seco.
• Manténgalo lejos de equipos electrónicos ya que pueda producir interferencias.
• Solo utilice recambios originales para las reparaciones, de lo contrario pueden producirse daños serios y/o radiaciones peligrosas.
• Apague el aparato antes de desconectarlo de la toma de corriente y/o de otros equipos. Desconecte todos los cables y conexiones antes de mover el aparato.
• Asegúrese de que el cable de alimentación no pueda dañarse cuando la gente lo pise. Compruebe el cable de alimentación antes de cada uso por si hay daños o defectos.
• El voltaje de funcionamiento es de 220-240Vca/50Hz. Compruebe que la toma de corriente coincide. Si tiene que viajar, asegúrese de que el voltaje del país es el adecuado para este aparato.
• Guarde el embalaje original para poder transportar el aparato en condiciones seguras.

Esta etiqueta advierte al usuario de la presencia de alto voltaje en el interior de la carcasa y que es de la suficiente magnitud como para producir una descarga eléctrica.

Esta etiqueta advierte al usuario de que el manual contiene instrucciones importantes que han de leerse y seguirse al pie de la letra.

NOTA: Para asegurar que el aparato funciona correctamente, debe usarse en ambientes con una temperatura de entre 5°C / 41°F y 35°C / 95°F.

Los productos eléctricos no pueden tirarse a la basura normal. Por favor, lleve este producto a un centro de reciclaje. Pregunte a la autoridad local en caso de duda. Las especificaciones son generales. Los valores actuales varían de una unidad a otra. Las especificaciones varían sin previo aviso.

Nunca intente reparar usted mismo el equipo. Esta manipulación anulará la garantía. No realice cambios en la unidad. Esta manipulación anulará la garantía. Esta garantía no es aplicable en caso de accidente o daños ocasionados por uso indebido del aparato o mal uso del mismo. Power Dynamics no se hace responsable de daños personales causados por el no seguimiento de las normas e instrucciones de este manual. Esto es aplicable también a los daños de cualquier tipo.

INSTRUCCIONES DE DESEMBALAJE

¡PRECAUCIÓN! Inmediatamente después de recibir el producto, desembale cuidadosamente el cartón, compruebe el contenido para asegurar que todas las partes están presentes y se han recibido en buenas condiciones. Notifique al remitente inmediatamente y retenga el material de embalaje para la inspección si cualesquiera partes aparecen dañadas por el envío o el paquete muestra señales de mala manipulación. Guarde el paquete y todos los materiales de embalaje. En el caso de que el producto se devuelva a la fábrica, es importante que el producto sea devuelto en la caja original de fábrica y embalaje.

Si el dispositivo ha estado expuesto a fluctuaciones drásticas de la temperatura (por ejemplo, después del transporte), no lo encienda inmediatamente. El agua de condensación puede dañar su dispositivo. Deje el dispositivo apagado hasta que haya alcanzado la temperatura ambiente.

FUENTE DE ALIMENTACIÓN

En la etiqueta en la parte posterior del producto se indica a qué tipo de fuente de alimentación debe estar conectado. Compruebe que la tensión de red corresponde a esta; todas las demás tensiones pueden dañar el efecto de luz irreparablemente. El producto debe estar conectado directamente a la red para ser utilizado. No hay regulador ni fuente de alimentación ajustable.

Siempre conecte el dispositivo a un circuito protegido (disyuntor o fusible). Asegúrese de que el dispositivo tenga una toma de tierra eléctrica adecuada para evitar el riesgo de electrocución o incendio.

ELEMENTOS DE CONTROL

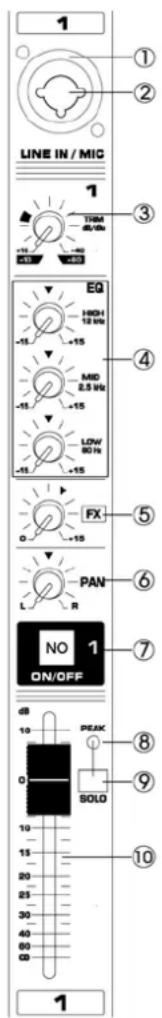

1. Entrada MIC

Entradas jack XLR balanceadas.

1. Entrada LINEA

Entradas de línea de jack balanceadas de 6,3 mm. Puede conectar los auriculares balanceados o no balanceados a estas tomas.

1. Control TRIM

Ajusta el nivel de la señal de entrada. Para obtener el mejor equilibrio entre la relación S/N y el rango dinámico, ajuste la ganancia de modo que el indicador (8) de pico se ilumine ocasionalmente y brevemente en los transitorios de entrada más altos. La escala de -60 a +10 es el rango de ajuste de entrada MIC. La escala de 40 a +10 es el rango de ajuste de entrada de línea.

1. Ecualizador de 3 bandas

El ecualizador de tres bandas ajusta las bandas de frecuencia alta, media y baja del canal. Ajustar el mando a la posición "O" produce una respuesta plana en la banda correspondiente. Al girar la perilla hacia la derecha se aumenta la banda de frecuencia correspondiente, mientras que girando a la izquierda se atenúa la banda.

1. Control FX

El control PAN determina la posición de la señal del canal dentro de la imagen estéreo. Al trabajar con subgrupos, puede utilizar el control PAN para asignar la señal a una sola salida, lo que le da una flexibilidad adicional en las situaciones de grabación.

1. Interruptor ON/OFF

Active este interruptor para enviar la señal a los buses. El interruptor se ilumina en naranja cuando está encendido.

1. LED CLIP

El LED de pico se enciende cuando la señal de entrada es demasiado alta. Si esto sucede, retroceda el control TRIM y, si es necesario, compruebe el ajuste del ecualizador del canal.

1. Interruptor Solo

El interruptor Solo se utiliza para encaminar la señal del canal al bus Solo (Solo In Place) o al bus PFL (Pre Fader Listen). Esto le permite escuchar una señal de canal sin afectar la señal de salida principal.

1. Canal Fader

Ajusta el nivel de la señal del canal. Utilice estos faders para ajustar el equilibrio entre los distintos canales.

1. Entrada Línea

Utilice estas entradas de jacks RCA para la fuente de sonido estéreo. Utilícelas cuando desee conectar un reproductor de CD directamente a la mezcladora.

1. Salida Línea

Estos conectores RCA se pueden conectar a un grabador externo.

1. Salida FX

Las tomas de envío auxiliar llevan la mezcla auxiliar maestra (desde los controles de canal FX).

1. Retorno estéreo

Las tomas de retorno estéreo suelen servir como retorno para la mezcla de efectos (creada con los envíos auxiliares posfader) conectando la salida de un dispositivo de efectos externo. Si solo está conectado el conector izquierdo, el retorno auxiliar se conmuta automáticamente a mono.

15. Salida Principal

Los jacks de 6,3 mm (1/4") suministran la salida estéreo del mezclador. Estas tomas, por ejemplo, se conectan al amplificador de potencia que conduce los altavoces principales.

16. Display efecto

Muestra el tipo de efecto.

17. Marcación del programa

Puede seleccionar el preset de efecto girando el control de programa. La pantalla parpadeará con el número del preset actual. Para recuperar el preset seleccionado, pulse el botón; El parpadeo se detiene. También puede recuperar el preset seleccionado con el pedal.

18. Control FX

Las tomas de envío auxiliar (FX) llevan la mezcla auxiliar maestra (desde los controles FX del canal). Puede conectarlo a un dispositivo de efectos externo para procesar el bus FX.

19. Control Repeat

Ajusta el parámetro (profundidad, velocidad, etc.) para el efecto seleccionado.

20. Ecualizador de 7 bandas

El ecualizador estéreo gráfico le permite adaptar el sonido a la acústica de la sala.

21. Retorno auxiliar estéreo

Ajusta el nivel al que la señal recibida en los jacks de retorno (L y R) se envía al bus estéreo L/R.

22. Control de entrada de línea / USB

Ajuste el nivel de la señal enviada desde las tomas de entrada de línea. Entrada de audio USB para computadora y control de sonido.

23. Volumen de auriculares

Utilice este control para ajustar el nivel de salida de los auriculares.

24. Fader FX

Nivel de señal de entrada del efecto de control.

25. Fader MP3/BT

Controle el volumen de MP3 y BT.

26. Fader mezcla principal

Control del nivel de salida de la mezcla principal.

27. Puerto USB

USB: se puede reproducir audio desde un dispositivo U-DISK.

28. Display MP3

Muestra el tiempo MP3, el nombre de la canción y otras instrucciones de reproducción.

29. Comandos MP3/BT

STOP: Pulse brevemente para detener la reproducción.

Pulse durante segundos para grabar, y pulse 2 segundos para detener la grabación.

PREV/NEXT: Activación del control de programa.

PLAY: Pulse el mando de programación.

El ecualizador de dos bandas ajusta el nivel de las dos bandas del reproductor MP3/BT.

30. Phantom +48V

Este conmutador activa y desactiva la alimentación phantom. Cuando el interruptor está encendido, el mezclador suministra alimentación phantom de +48 V a todos los canales que tienen tomas de entrada XLR. Encienda este interruptor cuando utilice uno o más micrófonos condensadores con alimentación phantom.

31. Indicador Power

Este indicador se ilumina cuando el mezclador está encendido.

32. Indicador 48V

El LED rojo +48V se ilumina cuando se conecta la alimentación phantom. Se requiere para operar micrófonos de condensador.

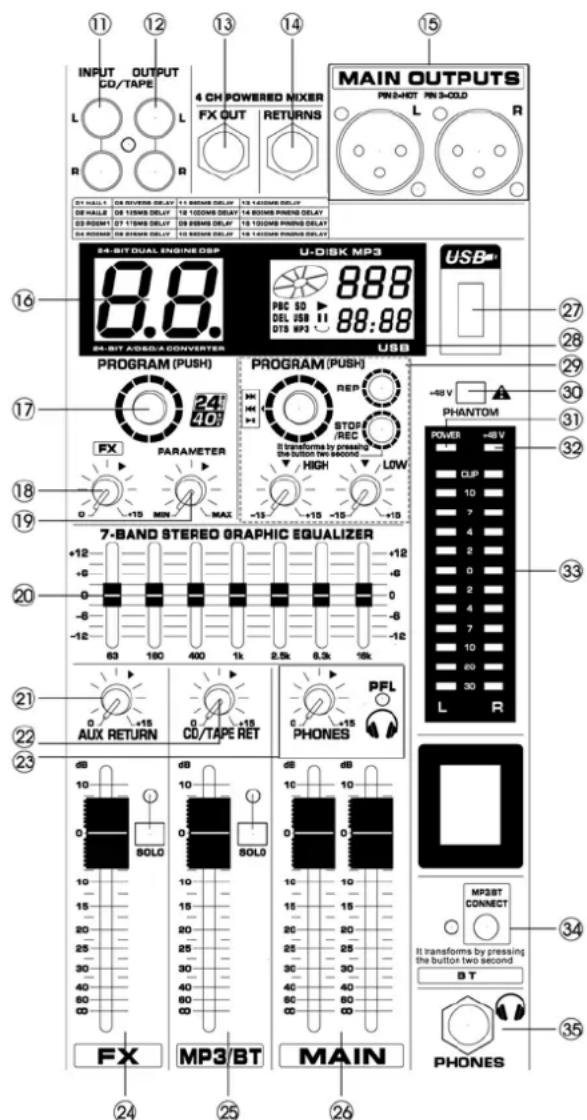

33. VU-Meter

Muestra la señal de salida.

NOTA: El segmento "0" corresponde al nivel nominal de salida. El indicador de pico se ilumina en rojo cuando la señal alcanza el nivel de recorte.

34. Función BT

Conecte el teléfono móvil o la tableta.

Conexión: Pulse el "interruptor de conexión" durante dos segundos, luego el LED de la SERIAL se enciende, utilice su teléfono móvil

O tableta y elija "MIXER-01" Conexión BT.

35. Auriculares

Conector de entrada de 6,3mm para conectar un auricular.
