Typ produktu	Mikser DJ z wbudowanymi efektami i odtwarzaczem MP3/Bluetooth
Marka	Power Dynamics
Model	PDMM1204A
Zasilanie	220-240 V AC, 50 Hz, bezpiecznik 10-16 A
Pobór mocy	Około 50 W (szacunkowo)
Wymiary (około)	300 x 250 x 100 mm (szacunkowo)
Waga (około)	3,5 kg (szacunkowo)
Wejścia mikrofonowe	2 symetryczne wejścia XLR z zasilaniem fantomowym +48 V
Wejścia liniowe	2 symetryczne wejścia jack 6,35 mm + 2 stereofoniczne wejścia RCA
Wyjścia	Główne wyjście XLR/jack, Wyjście FX, Wyjście liniowe RCA, Aux Return stereo
Korektor	3-pasmowy na kanał + 7-pasmowy korektor graficzny stereo
Wbudowane efekty	Cyfrowy procesor efektów z selektorem programów i regulacją parametrów
Odtwarzacz MP3/Bluetooth	Port USB, odtwarzacz MP3, połączenie Bluetooth (nazwa "MIXER-01")
Wyjście słuchawkowe	Gniazdo jack 6,35 mm z regulacją głośności
Zasilanie fantomowe	+48 V włączane przełącznikiem, dla mikrofonów pojemnościowych
Wskaźnik VU	Wyświetlacz LED poziomu wyjścia ze wskaźnikiem Peak
Funkcja Solo/PFL	Przełącznik Solo do odsłuchu przedfaderowego lub solo in place
Konserwacja i czyszczenie	Używać suchej szmatki, bez środków chemicznych
Bezpieczeństwo	Nie otwierać obudowy, unikać wilgoci, odłączyć w przypadku burzy
Części zamienne i naprawy	Używać wyłącznie oryginalnych części, naprawy przez autoryzowanego technika
Informacje ogólne	Wyłącznie do użytku wewnątrz pomieszczeń, temperatura 5-35 °C, nie wyrzucać do odpadów domowych

Często zadawane pytania - PDMM1204A Power Dynamics

Jakie jest napięcie zasilania miksera PDMM1204A?

Urządzenie działa na napięciu sieciowym 220-240 V AC / 50 Hz z bezpiecznikiem 10-16 A. Należy je podłączyć do gniazdka z uziemieniem.

Jak podłączyć mikrofon pojemnościowy?

Podłącz mikrofon do wejścia XLR, a następnie włącz zasilanie fantomowe +48 V za pomocą odpowiedniego przełącznika na mikserze. Zapala się czerwona dioda LED +48 V, potwierdzająca aktywację.

Jak korzystać z funkcji Bluetooth?

Naciśnij przełącznik CONTACT SWITCH na dwie sekundy; dioda Bluetooth miga. Na telefonie lub tablecie wybierz 'MIXER-01' w ustawieniach Bluetooth. Głośność reguluje się suwakiem MP3/BT.

Co zrobić, gdy zapali się wskaźnik CLIP?

Wskaźnik CLIP oznacza, że sygnał wejściowy jest za wysoki. Obróć pokrętło TRIM kanału w lewo, aby zmniejszyć wzmocnienie, i sprawdź korektor kanału.

Jak wyczyścić mikser?

Do czyszczenia urządzenia używaj suchej szmatki. Nie używaj środków chemicznych, aerozoli ani płynów, ponieważ mogą uszkodzić powłokę lub spowodować zwarcia.

Czy mogę użyć pedału do zmiany efektów?

Tak, możesz podłączyć pedał, aby przywoływać wybrane ustawienia efektów. Obróć selektor programu, aby wybrać efekt, a następnie naciśnij przycisk lub pedał, aby go aktywować.

Jak podłączyć urządzenie zewnętrzne, np. odtwarzacz CD?

Użyj wejść RCA oznaczonych 'LINE' (nr 11 na schemacie), aby podłączyć odtwarzacz CD lub inne stereofoniczne źródło dźwięku. Ustaw poziom za pomocą pokrętła TRIM odpowiedniego kanału.

Co oznacza symbol błyskawicy w trójkącie na urządzeniu?

Ten symbol ostrzega o obecności niebezpiecznych napięć wewnątrz obudowy. Nigdy nie otwieraj urządzenia, ponieważ może to spowodować porażenie prądem. Tylko wykwalifikowany technik może ingerować.

Jak ustawić korektor, aby uzyskać optymalny dźwięk?

Korektor 3-pasmowy na kanał umożliwia regulację sopranów, średnich i basów. Pozycja '0' daje płaską charakterystykę. Obróć w prawo, aby wzmocnić pasmo, w lewo, aby je osłabić. Użyj także 7-pasmowego korektora graficznego do całego miksu.

Co zrobić, jeśli urządzenie nie włącza się?

Najpierw sprawdź, czy przewód zasilający jest prawidłowo podłączony i czy gniazdko sieciowe działa. Upewnij się, że bezpiecznik nie jest przepalony (wymień go na identyczny 10-16 A). Jeśli problem nadal występuje, skontaktuj się z autoryzowanym technikiem.

INSTRUKCJA OBSŁUGI PDMM1204A Power Dynamics

Gratulujemy zakupu urządzenia marki Fenton. Prosimy o przeczytanie instrukcji przed użyciem urządzenia, aby jak najlepiej je wykorzystać.

Przeczytaj te instrukcje przed pierwszym użyciem urządzenia. Postępuj zgodnie z instrukcją, aby nie utracić gwarancji. Zwróć uwagę na wszystkie ostrzeżenia, aby uniknąć pożaru lub porażenia prądem. Naprawy mogą być przeprowadzane jedynie przez autoryzowany serwis. Zachowaj te instrukcje na wypadek potrzeby w przyszłości.

• Przed użyciem skonsultuj się ze specjalistą. Podczas pierwszego użycia urządzenie może wydzielać specyficzny zapach. To zupełnie normalne, zniknie po chwili.
• Urządzenie posiada podzespoły przewodzące prąd. Nie otwieraj obudowy urządzenia.
• Nie umieszczaj metalowych obiektów ani płynów w urządzeniu. Może to spowodować porażenie prądem lub uszkodzenie sprzętu.
• Nie umieszczaj urządzenia w pobliżu takich źródeł ciepła jak grzejnik itd. Nie umieszczaj urządzenia na wibrującej powierzchni. Nie zasłaniaj kanałów wentylacyjnych.
• Urządzenie nie jest przeznaczone do ciągłej pracy. Pamiętaj, aby nie uszkodzić przewodu zasilającego. Uszkodzony przewód zasilający może spowodować porażenie prądem lub uszkodzenie sprzętu.
• Podczas wyjmowania wtyczki z gniazdka zawsze ciągnij za wtyczkę, nie za kabel.
• Nie wkładaj kabla mając mokre dłonie.
• Jeśli wtyczka lub kabel zasilający jest uszkodzony, musi być wymieniony przez wykwalifikowaną osobę.
• Jeśli urządzenie jest uszkodzone na tyle, że widoczne są części wewnętrzne, nie podłączaj sprzętu do gniazdka ani go nie uruchamiaj. Skontaktuj się z dystrybutorem. Nie podłączaj urządzenia do opornika ani dimmera.
• Aby uniknąć porażenia prądem, nie wystawiaj urządzenia na działanie warunków atmosferycznych ani na wilgoć.
• Sprzęt może być naprawiany tylko w autoryzowanym serwisie.
• Podłączaj urządzenie do uziemionego źródła zasilania (220-240V AC/50Hz) z bezpiecznikiem 10-16A.
• Podczas burzy lub w sytuacjach, gdy urządzenie nie jest używane przez dłuższy czas, odłącz je od gniazdka. Zasada brzmi: odłącz sprzęt od gniazdka, gdy go nie używasz.
• Jeśli urządzenie nie było używane przez dłuższy czas, może wystąpić kondensacja. Pozwól, aby sprzęt osiągnął temperaturę pokojową. Nigdy nie używaj w wilgotnych pomieszczeniach, ani na zewnątrz.
• Podczas użytkowania znacznie wzrasta temperatura obudowy. Nie dotykaj jej w czasie pracy, ani bezpośrednio po wyłączeniu urządzenia.
• Aby uniknąć wypadków w pracy, wykonuj polecenia zawarte w tej instrukcji.
• Zabezpiecz urządzenie dodatkowym łańcuchem bezpieczeństwa. Używaj wysokiej jakości haków. Upewnij się, że nikt nie stoi w pobliżu okolicy montażu. Montuj sprzęt w odległości co najmniej 50 cm od materiałów łatwopalnych i zachowuj co najmniej 1 m wolnej przestrzeni z każdej strony, aby zapewnić odpowiednie chłodzenie.
• Urządzenie posiada diody LED wysokiej mocy. Nie patrz bezpośrednio na diody, aby nie uszkodzić wzroku.
• Nie włączaj i nie wyłączaj urządzenia co chwilę. Skraca to żywotność.
• Trzymaj z dala od dzieci. Nie pozostawiaj sprzętu bez opieki.
• Nie używaj sprayów do czyszczenia przełączników. To powoduje osiadanie kurzu oraz tłuszczu. W przypadku usterki zasięgnij rady u specjalisty. Obsługuj urządzenie mając czyste ręce.
• Nie naciskaj przycisków z zbyt dużą siłą.
• Jeśli urządzenie upadnie, przy kolejnym włączeniu zawsze musi być sprawdzone przez wykwalifikowanego technika.
• Nie używaj chemikaliów do czyszczenia obudowy. Niszczą one lakier. Dokonuj czyszczenia za pomocą suchej szmatki.
• Trzymaj z dala od wewnętrznej elektroniki, która może spowodować porażenie.
• Podczas serwisu używaj tylko oryginalnych części. W innym przypadku może nastąpić poważne uszkodzenie sprzętu lub niebezpieczne promieniowanie.
• Wyłącz urządzenia przed wyciągnięciem kabla zasilającego. Odłącz wszystkie kable przy przenoszeniu sprzętu.
• Upewnij się, że nikt nie uszkodzi kabla zasilającego. Sprawdź przed użyciem, czy kabel zasilający nie nosi znamion uszkodzenia.
• Urządzenia należy rekompensować przy napięciu 220-240 V AC/50 Hz. Jeśli podróżujesz ze sprzętem, sprawdź, czy możesz go bezpiecznie podłączyć do prądu.
• Zachowaj oryginalny karton, aby móc transportować urządzenie w bezpiecznych warunkach.

Ten znak zwraca uwagę użytkownika na wysokie napięcie, które jest obecne w środku obudowy urządzenia. Napięcie jest wystarczające, aby porazić użytkownika.

Ten znak zwraca uwagę użytkownika na ważne informacje, które znajdują się w instrukcji. Informacje te powinny być przeczytane oraz uwzględnione w codziennym użytkowaniu.

Urządzenie posiada certyfikat CE. Nie wolno wprowadzać żadnych zmian w urządzeniu. Każda modyfikacja sprzętu spowoduje utratę certyfikatu CE oraz gwarancji!

UWAGA: Urządzenie może funkcjonować w pomieszczeniach o temperaturze pomiędzy 5°C / 41°F oraz 35°C / 95°F.

WAŻNA INFORMACJA: Urządzenia elektryczne muszą być składowane w sposób bezpieczny. Sprawdź, gdzie w Twojej okolicy znajduje się najbliższe centrum recyklingu. Specyfikacja techniczna poszczególnych urządzeń może się nieznacznie różnić. Specyfikacja może ulec zmianie bez powiadomienia.

Nie próbuj dokonywać żadnych napraw samodzielnie, to spowoduje unieważnienie gwarancji. Gwarancja nie dotyczy uszkodzeń spowodowanych niewłaściwym użytkowaniem sprzętu, niezgodnie z instrukcją. Fenton nie jest odpowiedzialny za uszczerbek na zdrowiu oraz kontuzje spowodowane niestosowaniem się do zasad bezpieczeństwa. Dotyczy to wszelakich uszkodzeń.

INSTRUKCJA ROZPAKOWYWANIA

OSTRZEŻENIE! Niezwłocznie po otrzymaniu produktu, ostrożnie otwórz opakowanie, sprawdź czy zawartość zgodna jest z informacją w instrukcji, oraz czy towar nie nosi śladów uszkodzenia. Jeśli opakowanie lub produkt jest uszkodzony, spisz na miejscu z kurierem protokół szkody. Zachowaj oryginalne opakowanie, na wypadek konieczności odesłania sprzętu do sklepu.

Jeśli urządzenie było wystawiane na działanie niskich temperatur (np. w czasie transportu), nie uruchamiaj go od razu! Powstająca kondensacja może uszkodzić urządzenie. Poczekaj, aż sprzęt osiągnie temperaturę pokojową.

ZASILANIE

Na naklejce z tyłu urządzenia znajduje się informacja na temat parametrów zasilania. Sprawdź, czy napięcie z gniazdka odpowiada temu na naklejce. W innym przypadku zestaw głośnikowy nie będzie działać lub może zostać uszkodzony. Zestaw wymaga stałego zasilania.

Zawsze podłączaj urządzenia do sieci elektrycznej z odpowiednim bezpiecznikiem. Upewnij się, że urządzenie posiada odpowiednie uziemienie, aby zapobiec porażeniu prądem lub pożarom.

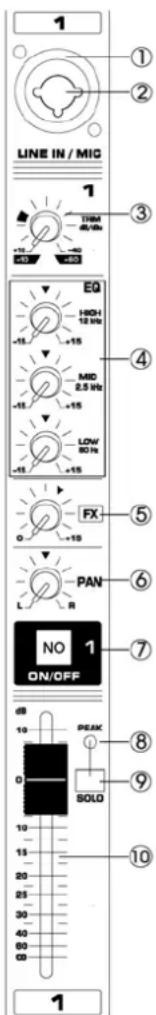

OPIS FUNKCJI

1. Wejście mikrofonowe

Zbalansowane wejście XLR.

1. Wejście liniowe

Zbalansowane wejście liniowe Jack 6.3mm. Możesz podłączyć zarówno kabel zbalansowany, jak i niezbalansowany.

1. Regulacja TRIM

Regulacja poziomu głośności sygnału wejściowego. Aby uzyskać najlepszy stosunek S/N do dynamiki, ustaw pokrętło w takiej pozycji, aby wskaźnik przesterowania (9) zapalał się tylko chwilowo, w najgłośniejszych momentach utworu. Skala -60 do +10 jest dedykowana wejściu mikrofonowemu, natomiast skala -40 do +10 dotyczy wejścia liniowego.

1. 3-pasmowy korektor graficzny

3-pasmowy korektor graficzny reguluje tony wysokie, średnie oraz niskie dla danego kanału. Ustawienie pokrętła w pozycji 0 oznacza płaską charakterystykę dla danej częstotliwości. Ustawienie pokrętła w prawo podbija częstotliwość, natomiast przekręcenie w lewo zmniejsza podbicie danej częstotliwości.

1. FX Control

Pokrętło służące do ustawienia poziomu efektu wysyłki danego kanału. Pokrętło jest post fader i post mute.

1. Regulacja panorama

Pokrętło PAN reguluje pozycję kanału w obrazie stereo. Podczas pracy z podgrupami, możesz użyć pokrętła PAN, aby przypisać sygnał tylko do jednego wyjścia - daje to więcej możliwości podczas nagrywania. Na przykład, podczas routowania do podgrup 3 i 4, pokrętło wykręcone maksymalnie w lewo przekieruje sygnał tylko do grupy 3, natomiast w odwrotną stronę do grupy 4.

1. Przełącznik ON/OFF

Wciśnij przycisk, aby wysłać sygnał z danego kanału do szyny głównej. Przycisk zaświeci się na pomarańczowo, gdy jest aktywny.

1. CLIP LED

Dioda przesterowania zaświeci się, gdy sygnał wejściowy ma zbyt wysoki poziom głośności. Jeśli to nastąpi, zmniejsz odrobinę poziom TRIM. Jeśli to konieczne, zmień także ustawienia korektora graficznego na danym kanale.

1. Solo Switch

Przełącznik jest używany, aby umożliwić odsłuch kanału po tłumiku (Solo In Place) albo przed tłumikiem (Pre Fader Listen). Umożliwia to odsłuchanie danego kanału bez wpływu na szynę główną (master).

1. Tłumik kanału

Regulacja poziomu głośności kanału. Używaj tych suwaków, aby regulować głośność poszczególnych kanałów.

1. Wyjścia liniowe

Złącza RCA służące do podłączenia innych źródeł dźwięku (np. odtwarzacz CD/MP3/telefon).

1. Wyjścia liniowe

Za pomocą wyjść RCA można podłączyć zewnętrzne urządzenia nagrywające.

1. FX Output

Wysyłka AUX dostarcza miks master (przy użyciu pokrętła FX na danym kanale).

1. Powroty stereofoniczne

Powroty AUX służą jako powroty dla efektów (utworzonych przy wysyłce aux post fader) poprzez podłączenie zewnętrznego procesora efektów. Jeśli użyte jest tylko lewe gniazdo, automatycznie przełącza się w tryb mono.

1. Wyjście MASTER

Gniazda wyjściowe XLR dla sygnału master. Możesz pod nie podłączyć np. zestawy głośnikowe aktywne, lub wzmacniacz napędzający zestawy pasywne.

1. Wyświetlacz efektu

Pokazuje wybrany efekt.

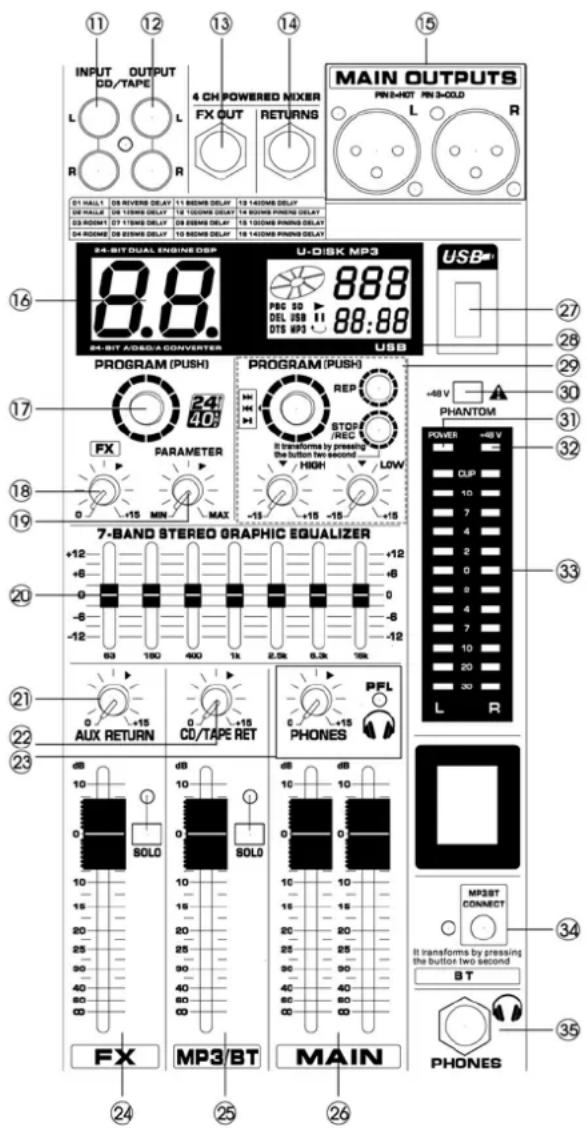

17. Wybór programu

Obracając Pokrętłem możesz wybrać wbudowany preset efektu. Wyświetlacz pokaże numer wybranego programu. Aby przywołać dane ustawień, wciśnij Pokrętło - wyświetlacz przestanie migać. Możesz także przywołać efekt za pomocą przycisku nożnego.

18. FX Control

Wysyłka AUX dostarcza miks master (przy użyciu Pokrętła FX na danym kanale). Możesz dzięki temu podłączyć pod nie zewnętrzny procesor FX. Przetworzony sygnał może powrócić za pomocą powrotu AUX.

19. Parameter

Regulacja parametrów (głębia, prędkość itp.) dla wybranego efektu. Zapisywana jest ostatnia wartość używana z danym efektem.

20. 7-pasmowy korektor graficzny

Korektor graficzny umożliwiający dopasowanie dźwięku do warunków akustycznych w danym miejscu.

21. Pokrętło AUX Return

Regulacja poziomu sygnału wysłanego na szynę Master, która pochodzi z powrotu AUX.

22. Regulacja wejścia Line Return

Poziom głośności sygnału wchodzącego za pomocą złącza RCA Line Return.

23. Poziom głośności Headphone/Room

Regulacja głośności sygnału wychodzącego na słuchawki/odsłuch.

24. Suwak FX

Główna regulacja poziomu efektów.

25. Suwak MP3/BT

Regulacja głośności odtwarzacza MP3/BT.

26. Suwak MAIN

Regulacja głośności master.

27. Port USB

Port USB służący do odtwarzania plików MP3.

28. Wyświetlacz MP3

Pokazuje czas odtwarzania, nazwę utworu oraz tryb odtwarzania.

29. Przyciski odtwarzacza MP3/BT

STOP: Naciśnij, aby zatrzymać odtwarzanie. Przytrzymaj przez kilka sekund, aby nagrywać, przytrzymaj ponownie, aby zatrzymać nagrywanie. PREV/NEXT: Przewijanie do przodu/do tyłu. PLAY: Rozpoczęcie odtwarzania/pauza - po wciśnięciu pokrętła.

Odtwarzacz MP3/BT dodatkowo dysponuje możliwością podbicia tonów niskich i wysokich.

30. Phantom +48V

Przełącznik włączający/wyłączający napięcie Phantom. Kiedy jest włączone, wszystkie wejścia XLR dostarczają napięcie +48V. Wciśnij przycisk, jeśli używasz jednego lub więcej mikrofonów pojemnościowych, które wymagają zasilania Phantomowego.

31. Wskaźnik zasilania

Dioda informująca o zasilaniu urządzenia.

32. Wskaźnik +48V

Czerwona dioda LED informująca o uruchomionym zasilaniu Phantom +48V. Zasilanie Phantom jest wymagane do działania mikrofonów pojemnościowych.

33. VU-Meter

Wyświetla poziom sygnału wyjściowego.

INFORMACJA: Poziom "0" oznacza nominalny poziom

sygnału bez przesterowania. Wskaźnik PEAK oznacza przesterowanie sygnału.

34. Funkcja Bluetooth

Odtwarzaj utwory z urządzenia mobilnego bezprzewodowo.

Połączenia BT: Wciśnij przez 2 sekundy przycisk MP3/BT Connect, a zapali się dioda obok przycisku. Następnie wyszukaj w telefonie lub tablecie urządzenia „MIXER-01" oraz sparuj ze sobą urządzenia.

35. Gniazdo słuchawkowe

Gniazdo Jack 6,3 mm służące do podłączenia słuchawek.
