MANUAL DE USUARIO 4DAAWHA HOTPOINT ARISTON

Sumario Manual de instrucciones, 1 Asistencia, 5 Descripción del aparato, 10 Descripción del aparato, 17 Instalación, 40 Puesta en funcionamiento y uso, 40 Mantenimiento y cuidados, 42 Precauciones y consejos, 42 Anomalías y soluciones, 43 Español Español Español Español Español Manual de instrucciones

COMBINADO FRIGORÍFICO/CONGELADOR

COMBINADO FRIGORÍFICO/CONGELADOR

ver Anomalías y Soluciones

• Si, no obstante todos los controles, el aparato no funciona yel inconveniente por Ud detectado continúa, llame al Centrode Asistencia Técnico más cercano.Comunique:• el tipo de anomalía• el modelo de la máquina (Mod.)• el número de serie (S/N)Esta información se encuentra en la placa de característicasubicada en el compartimento frigorífico abajo a la izquierda.No recurra nunca a técnicos no autorizados y rechacesiempre la instalación de repuestos que no sean originales.La siguiente información es válida solo para España.Para otros países de habla hispana consulte a su vendedor.Para otros países de habla hispana consulte a su vendedor.Para otros países de habla hispana consulte a su vendedor.Para otros países de habla hispana consulte a su vendedor.Para otros países de habla hispana consulte a su vendedor. Ampliación de garantía Llame al 902.363.539

y le informaremos sobre el fantástico plande ampliación de garantía hasta 5 años.Consiga una cobertura total adicional de• Piezas y componentes• Mano de obra de los técnicos• Desplazamiento a su domicilio de los técnicosY NO PAGUE AVERIAS NUNCA MAS Servicio de asistencia técnica (SAT) Llame al 902.133.133

y nuestros técnicos intervendrán conrapidez y eficacia, devolviendo el electrodoméstico a suscondiciones óptimas de funcionamiento.En el SAT encontrará recambios, accesorios y productosespecíficos para la limpieza y mantenimiento de suelectrodoméstico a precios competitivos.ESTAMOS A SU SERVICIO

462eps Descripción del aparato Panel de control 1 Perilla FUNCIONAMIENTO DEL REFRIGERADORpara regular la temperatura del compartimiento refrigerador. es la temperatura óptima con bajo consumo. es la función holiday ( ver Mantenimiento y cuidados

OFF apaga el refrigerador.2 Botón SUPER COOL (enfriamiento rápido) para disminuirvelozmente la temperatura del compartimiento refrigerador.Cuando se presiona se enciende la luz testigo SUPER COOL

ver Puesta en funcionamiento y uso

3 Luz testigo amarilla SUPER COOL (enfriamiento rápido):se enciende cuando se presiona el botón SUPER COOL.4 Luz testigo verde ALIMENTACIÓN: se enciende cuando elaparato está conectado a la red de alimentación eléctrica.5 Botón SUPER FREEZE

(congelamiento rápido) para congelaralimentos frescos. Cuando se presiona se enciende la luztestigo SUPER FREEZE

ver Puesta en funcionamiento y uso

Si se presiona durante 3 segundos, como mínimo, se activa lafunción “Optimization Energy Saving” (ver Mantenimiento y cuidados)

6 Luz testigo amarilla SUPER FREEZE (congelamiento rápido): se enciende cuando se presiona el botón SUPER FREEZE.7 Perilla FUNCIONAMIENTO DEL CONGELADORpara regular la temperatura del compartimiento congelador. es la temperatura óptima con bajo consumo. apaga el aparato, incluido el refrigerador.! Las luces testigo sirven también para indicar un anómaloaumento de temperatura en el compartimiento congelador

ver Anomalías y soluciones ).11

Descripción del aparato Vista en conjunto Las instrucciones sobre el uso son válidas para distintosmodelos y por lo tanto es posible que la figura presente detallesdiferentes a los del aparato que Ud. ha adquirido.La descripción de las piezas más complejas se encuentra en laspáginas sucesivas.1 PATAS de regulación 2 Compartimiento CONGELAMIENTO y CONSERVACIÓN 3 Balconcito BOTELLAS 4 Recipiente FRUTA y VERDURA 5 Balconcito PORTALATAS6 Balconcito extraíble PORTAOBJETOS•7 Panel de control.8 BOMBILLA (ver Mantenimiento)

• La cantidad y/o su ubicación pueden variar.

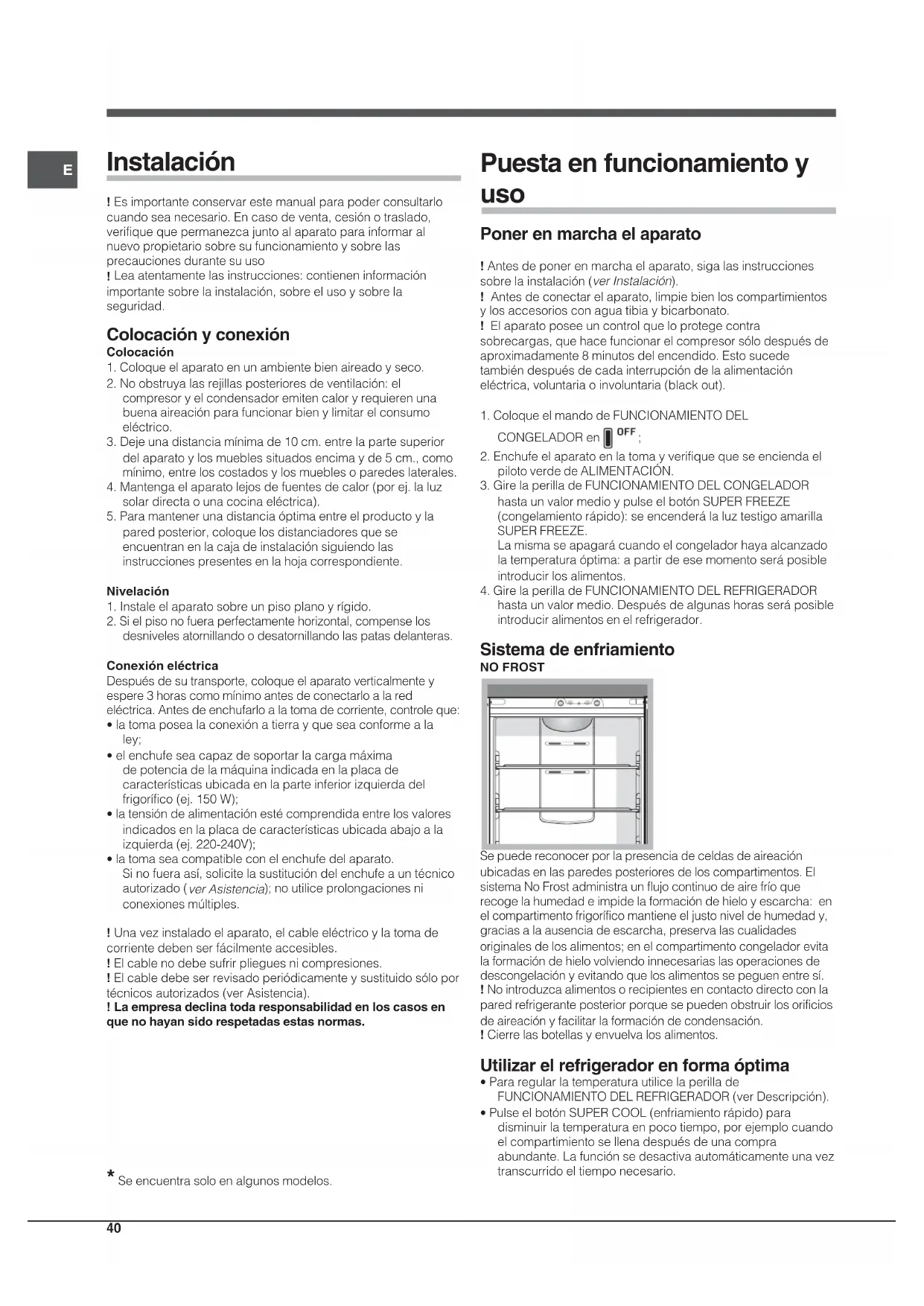

Instalación ! Es importante conservar este manual para poder consultarlocuando sea necesario. En caso de venta, cesión o traslado,verifique que permanezca junto al aparato para informar alnuevo propietario sobre su funcionamiento y sobre lasprecauciones durante su uso

Lea atentamente las instrucciones: contienen informaciónimportante sobre la instalación, sobre el uso y sobre laseguridad. Colocación y conexión Colocación1. Coloque el aparato en un ambiente bien aireado y seco.2. No obstruya las rejillas posteriores de ventilación: elcompresor y el condensador emiten calor y requieren unabuena aireación para funcionar bien y limitar el consumoeléctrico.3. Deje una distancia mínima de 10 cm. entre la parte superiordel aparato y los muebles situados encima y de 5 cm., comomínimo, entre los costados y los muebles o paredes laterales.4. Mantenga el aparato lejos de fuentes de calor (por ej. la luzsolar directa o una cocina eléctrica).5. Para mantener una distancia óptima entre el producto y lapared posterior, coloque los distanciadores que seencuentran en la caja de instalación siguiendo lasinstrucciones presentes en la hoja correspondiente.Nivelación1. Instale el aparato sobre un piso plano y rígido.2. Si el piso no fuera perfectamente horizontal, compense losdesniveles atornillando o desatornillando las patas delanteras.Conexión eléctricaDespués de su transporte, coloque el aparato verticalmente yespere 3 horas como mínimo antes de conectarlo a la redeléctrica. Antes de enchufarlo a la toma de corriente, controle que:• la toma posea la conexión a tierra y que sea conforme a la ley;

• el enchufe sea capaz de soportar la carga máximade potencia de la máquina indicada en la placa decaracterísticas ubicada en la parte inferior izquierda delfrigorífico (ej. 150 W);• la tensión de alimentación esté comprendida entre los valoresindicados en la placa de características ubicada abajo a laizquierda (ej. 220-240V);• la toma sea compatible con el enchufe del aparato.Si no fuera así, solicite la sustitución del enchufe a un técnicoautorizado (ver Asistencia); no utilice prolongaciones niconexiones múltiples.! Una vez instalado el aparato, el cable eléctrico y la toma decorriente deben ser fácilmente accesibles.! El cable no debe sufrir pliegues ni compresiones.! El cable debe ser revisado periódicamente y sustituido sólo portécnicos autorizados (ver Asistencia).

La empresa declina toda responsabilidad en los casos enque no hayan sido respetadas estas normas. Puesta en funcionamiento y uso Poner en marcha el aparato ! Antes de poner en marcha el aparato, siga las instruccionessobre la instalación (ver Instalación ! Antes de conectar el aparato, limpie bien los compartimientosy los accesorios con agua tibia y bicarbonato.! El aparato posee un control que lo protege contrasobrecargas, que hace funcionar el compresor sólo después deaproximadamente 8 minutos del encendido. Esto sucedetambién después de cada interrupción de la alimentacióneléctrica, voluntaria o involuntaria (black out).1. Coloque el mando de FUNCIONAMIENTO DELCONGELADOR en 2. Enchufe el aparato en la toma y verifique que se encienda elpiloto verde de ALIMENTACIÓN.3. Gire la perilla de FUNCIONAMIENTO DEL CONGELADORhasta un valor medio y pulse el botón SUPER FREEZE(congelamiento rápido): se encenderá la luz testigo amarillaSUPER FREEZE.La misma se apagará cuando el congelador haya alcanzadola temperatura óptima: a partir de ese momento será posibleintroducir los alimentos.4. Gire la perilla de FUNCIONAMIENTO DEL REFRIGERADORhasta un valor medio. Después de algunas horas será posibleintroducir alimentos en el refrigerador. Sistema de enfriamiento NO FROSTSe puede reconocer por la presencia de celdas de aireaciónubicadas en las paredes posteriores de los compartimentos. Elsistema No Frost administra un flujo continuo de aire frío querecoge la humedad e impide la formación de hielo y escarcha: enel compartimento frigorífico mantiene el justo nivel de humedad y,gracias a la ausencia de escarcha, preserva las cualidadesoriginales de los alimentos; en el compartimento congelador evitala formación de hielo volviendo innecesarias las operaciones dedescongelación y evitando que los alimentos se peguen entre sí.! No introduzca alimentos o recipientes en contacto directo con lapared refrigerante posterior porque se pueden obstruir los orificiosde aireación y facilitar la formación de condensación.! Cierre las botellas y envuelva los alimentos. Utilizar el refrigerador en forma óptima

• Para regular la temperatura utilice la perilla deFUNCIONAMIENTO DEL REFRIGERADOR (ver Descripción).• Pulse el botón SUPER COOL (enfriamiento rápido) paradisminuir la temperatura en poco tiempo, por ejemplo cuandoel compartimiento se llena después de una compraabundante. La función se desactiva automáticamente una veztranscurrido el tiempo necesario.
• Se encuentra solo en algunos modelos.E

• Introduzca sólo alimentos fríos o apenas tibios, nuncacalientes (ver Precauciones y consejos).• Recuerde que los alimentos cocidos no se mantienen durantemás tiempo que los crudos.• No introduzca recipientes destapados con líquidos:produciría un aumento de humedad con la consiguienteformación de condensado.• BANDEJAS: enteras o tipo rejilla. Son extraíbles y su alturaes regulable gracias a las guías especiales, se utilizan paraintroducir recipientes o alimentos de gran tamaño.Recipiente FRUTA y VERDURALos cajones de fruta y verdura con los que está dotado elrefrigerador, fueron proyectados especialmente para mantenerfrescas y perfumadas las frutas y verduras. Abra el regulador dehumedad (posición B) si desea conservar los alimentos en unambiente menos húmedo, o ciérrelo (posición A) para que laconservación se realice en un ambiente más húmedo.

Indicador de TEMPERATURA : para individualizar la zona másfría del frigorífico.1. Controle que en el indicador se destaque en forma evidente OK ( ver la figura 2. Si no aparece el mensaje OK significa que la temperatura esdemasiado elevada: regule el mando de FUNCIONAMIENTODEL FRIGORÍFICO hasta una posición más alta (más frío) yespere aproximadamente 10 h hasta que la temperatura sehaya estabilizado.3. Controle nuevamente el indicador: si es necesario, realice unanueva regulación. Si se han introducido grandes cantidades dealimentos o si se ha abierto frecuentemente la puerta delfrigorífico, es normal que el indicador no marque OK. Espere 10h como mínimo antes de llevar el mando de FUNCIONAMIENTODEL FRIGORÍFICO hasta una posición más alta.La higiene de los alimentos1. Después de la compra de los alimentos, elimine todo tipo deenvoltura externa de papel/cartón o de otro material quepodrían introducir en el refrigerador bacterias o suciedad.2. Proteja los alimentos, (en particular aquellos que sedeterioran fácilmente y los que emanan un fuerte aroma),para evitar el contacto entre ellos eliminando de este modotanto la posibilidad de contaminación con gérmenes/bacterias, como la difusión de olores particulares en el interiordel refrigerador3. Coloque los alimentos de modo tal que el aire pueda circularlibremente entre ellos4. Mantenga limpio el interior del refrigerador sin utilizarproductos oxidantes o abrasivos5. Elimine los alimentos del refrigerador una vez vencido eltiempo máximo de conservación6. Para lograr una buena conservación, los alimentos que sedeterioran fácilmente ( quesos blandos, pescado crudo,carne, etc…) se deben colocar en la zona más fría, o sea laque está sobre el recipiente para verduras, donde seencuentra el indicador de temperatura. Utilizar el congelador en forma óptima

• Para regular la temperatura utilice la perilla deFUNCIONAMIENTO DEL CONGELADOR (ver Descripción

• No vuelva a congelar alimentos que se están por descongelaro descongelados; dichos alimentos deben ser previamentecocinados para ser consumidos (dentro de las 24 horas).• Los alimentos frescos por congelar no se deben colocar encontacto con los ya congelados; se deben colocar en elcompartimiento superior CONGELAMIENTO yCONSERVACIÓN donde la temperatura desciende pordebajo de los –18ºC y garantiza una mayor velocidad decongelación.• No coloque en el congelador botellas de vidrio quecontengan líquidos, tapadas o cerradas herméticamenteporque podrían romperse.• La cantidad máxima diaria de alimentos por congelar estáindicada en la placa de características ubicada en elcompartimiento refrigerador abajo a la izquierda (por ejemplo: 4Kg/24h).• Para congelar (si el congelar ya está en funcionamiento):pulse el botón SUPER FREEZE (congelación rápida) (encendidode la correspondiente piloto amarilla), introduzca los alimentos ycierre la puerta. La función se desactiva automáticamentedespués de 24 horas o cuando se alcanza la temperaturaóptima (piloto apagado);! para evitar obstaculizar la circulación de aire en el interior delcongelador, se recomienda no obstruir los orificios de aireacióncon alimentos o recipientes.! Durante el congelamiento evite abrir la puerta.! Cuando se produzca una interrupción de corriente o unaavería, no abra la puerta del congelador: de este modo, losalimentos congelados se conservarán sin alteración duranteaproximadamente 9-14 horas.ICE DEVICELleven y rellenen pequenos vasos de hielos con agua yponganles en la zona de icedevice. Despues de 2 horas loshielos seran listos para su uso. Para llevar los hielos es suficientegirar los dos botones hacia derecha. Los hielos van a caer en losrecipientes puestos abajo (ver la figura)

Si se desea disponer de un mayor volumen de carga, el ICEDEVICE se puede desmontar quitando los 4 tornillos de fijación.42

Mantenimiento y cuidados Cortar la corriente eléctrica Durante los trabajos de limpieza y mantenimiento, es necesarioaislar el aparato de la red de alimentación eléctrica:1. coloque la perilla de FUNCIONAMIENTO DEL CONGELADOR

2. desenchufe el aparato.! Si no se efectúa este procedimiento puede desconectar laalarma: dicha alarma no es síntoma de anomalía. Para restablecerel normal funcionamiento es suficiente colocar la perilla deFUNCIONAMIENTO DEL CONGELADOR en el valor deseado.Para aislar el aparato proceda siguiendo los puntos 1 y 2. Limpiar el aparato

• Las partes externas, las partes internas y las juntas de gomase pueden limpiar con una esponja embebida en agua tibia ybicarbonato de sodio o jabón neutro. No utilice solventes,productos abrasivos, lejía o amoníaco.• Los accesorios extraíbles se pueden colocar en remojo enagua caliente y jabón o detergente para platos. Enjuáguelos yséquelos con cuidado.• La parte posterior del aparato tiende a cubrirse de polvo quese puede eliminar, después de haber apagado ydesenchufado el aparato, utilizando con delicadeza la bocade la aspiradora y trabajando con una potencia media.• Durante la limpieza de las guías corredizas de los cajones delos compartimientos congelador, puede ocurrir que elmecanismo de cierre del cajón se desactive. Para reactivarlobasta cerrar el cajón con más fuerza. Evitar la formación de moho y malos olores
• El aparato está construido con materiales higiénicos que notransmiten olores. Para mantener esta característica esnecesario que los alimentos estén siempre protegidos y biencerrados. Esto evitará también la formación de manchas.• Si se debe apagar el aparato por un largo período, limpie suinterior y deje las puertas abiertas. Función holiday Si se parte por un período de vacaciones, no es necesarioapagar el aparato debido a que posee una función que permite,con bajo consumo eléctrico, mantener la temperatura delcompartimiento refrigerador alrededor de los 15ºC (paraproteger del calor maquillaje y cosméticos); la temperatura delcongelador se debe fijar en el mínimo (1) indispensable para laconservación de los alimentos.Para activar la función:coloque la perilla de FUNCIONAMIENTO DEL REFRIGERADOR . Una doble señal sonora confirmará su activación; ladesactivación se indica con una sola señal sonora. Función Optimization Energy Saving Con la finalidad de optimizar el consumo energéticomanteniendo la temperatura del producto, se puede activar la función Optimization Energy Saving. Esta función permite lograr el máximo ahorro energético. Se activa colocando losmandos en “I CARE” y manteniendo presionado durante 3segundos, como mínimo, el botón superfreezer; el pilotosuperfreezer comenzará a centellear identificando la activación.La función Optimization Energy Saving se puede desactivarpresionando una vez más el botón superfreezer. El pilotocorrespondiente dejará de centellear para indicar elrestablecimiento de las condiciones iniciales.En ambientes húmedos, con la función Optimization EnergySaving activada, podría presentarse una leve formación decondensación en las puertas; desactivando la función, serestablecen las condiciones estándar del producto. Sustituir la bombilla Para sustituir la bombilla de iluminación del compartimentofrigorífico, desenchufe el aparato. Siga las instrucciones que sedan a continuación.Acceda a la lámpara quitando la protección como se indica en lafigura. Sustitúyala con otra bombilla con una potencia igual a laindicada en la protección (10 W, 15 W o 25 W).

Precauciones y consejos ! El aparato ha sido proyectado y fabricado en conformidad conlas normas internacionales sobre seguridad. Estas advertenciasse suministran por razones de seguridad y deben ser leídasatentamente.Este equipamiento es conforme con las siguientes DirectivasComunitarias:- 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones;-89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) ysucesivas modificaciones;- 2002/96/CE. Seguridad general

• El aparato ha sido pensado para un uso de tipo noprofesional en el interior de una vivienda.• El aparato debe ser utilizado para conservar y congelaralimentos sólo por personas adultas y según las indicacionescontenidas en este manual.• El aparato no se debe instalar al aire libre ni siquiera si ellugar está protegido debido a que es muy peligroso dejarloexpuesto a la lluvia y tormentas.• No toque el aparato estando descalzo o con las manos o piesmojados o húmedos.• No toque las piezas refrigerantes internas: podría quemarse oherirse.• No desenchufe el aparato tirando del cable sino sujetando elenchufe.• Es necesario desenchufar el aparato antes de realizaroperaciones de limpieza y de mantenimiento. No es suficientellevar el mando para LA REGULACIÓN DE LATEMPERATURA hasta la posición OFF (aparato apagado)para eliminar todo contacto eléctrico.• En caso de avería, nunca acceda a los mecanismos internospara intentar una reparación.• En el interior de los compartimientos donde se conservanalimentos congelados, no utilice utensilios cortantes o conpunta ni aparatos eléctricos, que no sean los recomendadospor el fabricante.E

• No introduzca en su boca cubitos apenas extraídos delcongelador.• Este aparato no puede ser utilizado por personas (incluidoslos niños) con capacidades físicas, sensoriales o mentalesdisminuidas o sin experiencia, salvo que estén supervisadaso instruidas sobre el uso del aparato por una personaresponsable de su seguridad. Los niños deberían sercontrolados para garantizar que no jueguen con el aparato.• Los embalajes no son juguetes para los niños.• Tener en cuenta la posición del montante para el cierre de laspuertas de frigorífico (ver figura)

• No colocar alimentos demasiado voluminosos en el cajónfreezer superior si está presente el fabricador de hielo. Eliminación
• Eliminación del material de embalaje: respete las normaslocales, de esta manera los embalajes podrán ser reutilizados.• En base a la Norma europea 2002/96/CE de Residuos deaparatos Eléctricos y Electrónicos (RAEE), los electrodomésticosviejos no pueden ser arrojados en los contenedores municipaleshabituales; tienen que ser recogidos selectivamente paraoptimizar la recuperación y reciclado de los componentes ymateriales que los constituyen, y reducir el impacto en la saludhumana y el medioambiente. El símbolo del cubo de basuratachado se marca sobre todos los productos para recordar alconsumidor la obligación de separarlos para la recogidaselectiva. El consumidor debe contactar con la autoridad local ocon el vendedor para informarse en relación a la correctaeleminación de su electrodoméstico viejo. Ahorrar y respetar el medio ambiente
• Instale el aparato en una ambiente fresco y bien aireado,protéjalo de la exposición directa a los rayos solares y no locoloque cerca de fuentes de calor.• Para introducir o extraer los alimentos, abra las puertas delaparato el menor tiempo posible. Cada apertura de laspuertas produce un notable gasto de energía.• No llene con demasiados alimentos el aparato: para una buenaconservación, el frío debe poder circular libremente. Si seimpide la circulación, el compresor trabajará continuamente.• No introduzca alimentos calientes: elevarían la temperaturainterior obligando al compresor a un mayor trabajo con ungran gasto de energía eléctrica.• Descongele el aparato si se formara hielo ( ver Mantenimiento

una espesa capa de hielo vuelve más difícil la cesión de frío alos alimentos y hace que aumente el consumo de energía.• Mantenga eficientes y limpias las juntas para que se adhieranbien a las puertas y no dejen salir el frío ( ver Mantenimiento

• Gracias a que las puertas y los cajones del congelador seabren de forma independiente, este producto permite unahorro de energía superior al 50% con respecto a uncombinado de 2 puertas. Anomalías y soluciones Puede suceder que el aparato no funcione. Antes de llamar alServicio de Asistencia Técnica (ver Asistencia), controle que nose trate de un problema fácilmente solucionable con la ayuda dela siguiente lista.La luz testigo verde de ALIMENTACIÓN no se enciende.• El enchufe no está introducido en el tomacorriente o no loestá suficientemente como para hacer contacto o bien en lacasa no hay corriente.El motor no arranca.• El aparato posee un control que lo protege contrasobrecargas ( ver Puesta en funcionamiento y uso

Las luces testigo están débilmente encendidas.• Desconecte el enchufe y vuelva a introducirlo en eltomacorriente después de haberlo girado sobre sí mismo.a) Suena la alarma.a) La puerta del refrigerador ha quedado abierta durante más dedos minutos. El sonido cesa cuando se cierra la puerta. O bienno se ha seguido el correcto procedimiento de apagado ( ver Mantenimiento

b) Suena la alarma y centellean las dos luces testigoamarillas.b) El aparato señala un calentamiento excesivo del congelador.Se aconseja verificar el estado de los alimentos: podría sernecesario desecharlos.+ señal sonora = Calentamiento excesivoc) Suena la alarma y centellean las dos luces testigoamarillas y la verde.c) El aparato señala un calentamiento peligroso del congelador:los alimentos deben ser desechados.+ señal sonora = Calentamiento peligroso b/c)

En ambos casos el congelador se mantendrá a unatemperatura de alrededor de 0ºC para no recongelar losalimentos. Para apagar la señal sonora: abra y cierre la puertadel refrigerador. Para restablecer el funcionamiento normal: llevela perilla de FUNCIONAMIENTO DEL CONGELADOR hasta laposición (apagado) y vuelva a encender el aparato.d) Centellea el piloto amarillo SUPERFREEZEd) La función Optimization Energy Saving está activada.El piloto verde de ALIMENTACIÓN centellea.• El aparato no funciona correctamente. Llame al Servicio deAsistencia Técnica.El refrigerador y el congelador enfrían poco.• Las puertas no cierran bien o las juntas están dañadas.• Las puertas se abren demasiado frecuentemente.• Las perillas de FUNCIONAMIENTO no están en la posicióncorrecta ( ver Descripción

• El refrigerador o el congelador se han llenado excesivamente.44

En el refrigerador los alimentos se congelan.

• La perilla de FUNCIONAMIENTO DEL REFRIGERADOR no está en la posición correcta ( ver Descripción

• Los alimentos están en contacto con la pared posterior. El motor funciona continuamente.

• Fue pulsado el botón SUPER FREEZE (congelamiento rápido): la luz testigo amarilla SUPER FREEZE está encendida o centelleante ( ver Desc.

• La puerta no está bien cerrada o se abre continuamente.

• La temperatura del ambiente externo es muy alta. El aparato hace mucho ruido.

• El aparato no fue instalado en un lugar bien plano ( ver Instalación

• El aparato ha sido instalado entre muebles u objetos que vibran y producen ruidos.

• El gas refrigerante interior produce un ligero ruido aún cuando el compresor está detenido: no es un defecto, es normal. La temperatura de algunas partes externas del frigorífico es elevada.

• Las temperaturas elevadas son necesarias para evitar la formación de condensación en zonas particulares del producto.PL
