MANUAL DE USUARIO MTM 1521 VRHA HOTPOINT ARISTON

FRIGORÍFICO DE 2 PUERTAS

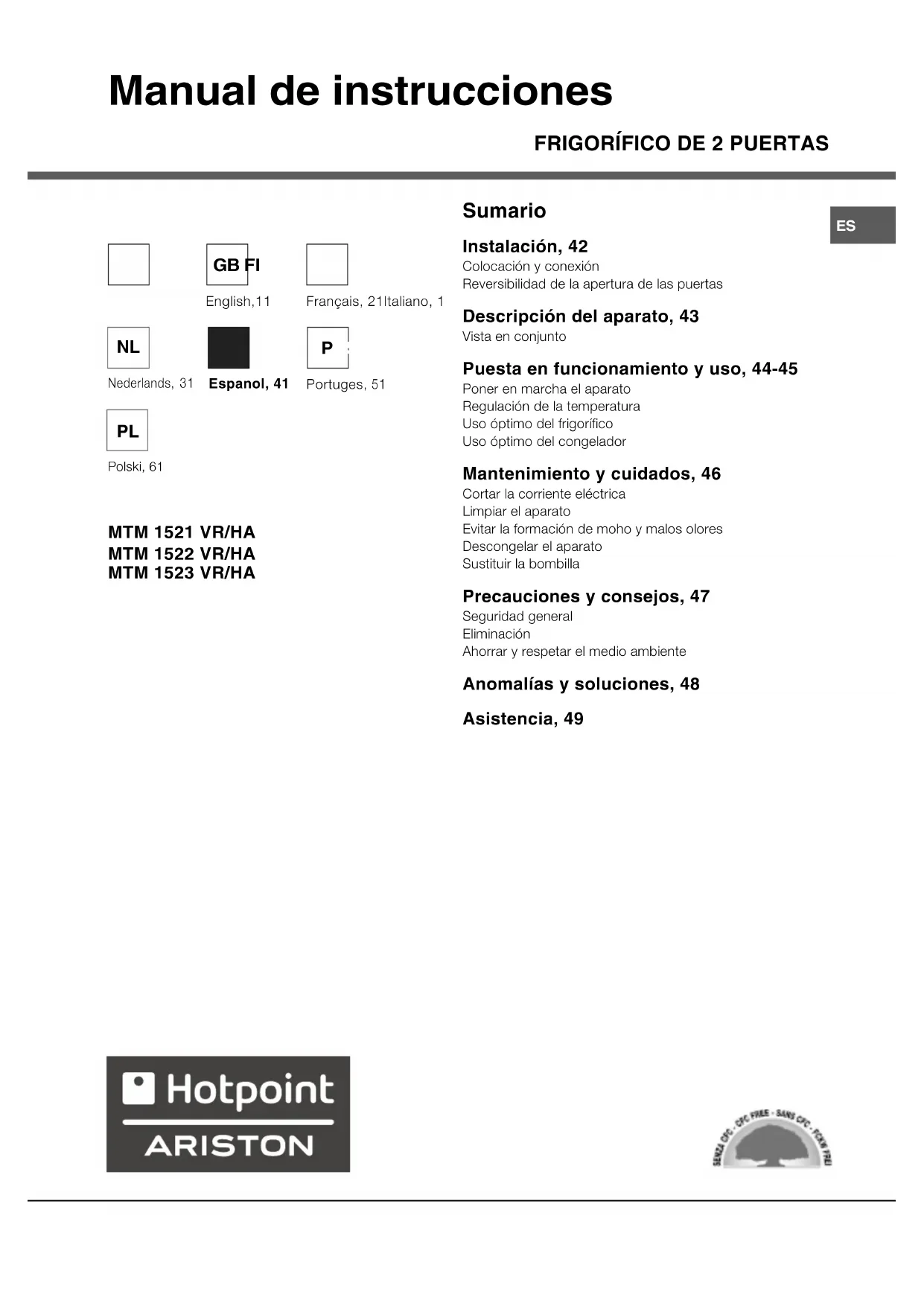

Sumario Instalación, 42 Colocación y conexión Reversibilidad de la apertura de las puertas Descripción del aparato, 43 Vista en conjunto Puesta en funcionamiento y uso, 44-45 Poner en marcha el aparato Regulación de la temperatura Uso óptimo del frigorífico Uso óptimo del congelador Mantenimiento y cuidados, 46 Cortar la corriente eléctrica Limpiar el aparato Evitar la formación de moho y malos olores Descongelar el aparato Sustituir la bombilla Precauciones y consejos, 47 Seguridad general Eliminación Ahorrar y respetar el medio ambiente Anomalías y soluciones, 48 Asistencia, 49 Manual de instrucciones

Instalación Reversibilidad de la apertura de las puertas

! Es importante conservar este manual para poder consultarlo cuando sea necesario. En caso de venta, cesión o traslado, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las precauciones durante su uso ! Lea atentamente las instrucciones: contienen información importante sobre la instalación, sobre el uso y sobre la seguridad. Colocación y conexión Colocación

1. Coloque el aparato en un ambiente bien aireado y seco.

2. No obstruya las rejillas posteriores de ventilación: el

compresor y el condensador emiten calor y requieren una buena aireación para funcionar bien y limitar el consumo eléctrico.

3. Deje una distancia mínima de 10 cm. entre la parte

superior del aparato y los muebles situados encima y de 5 cm., como mínimo, entre los costados y los muebles o paredes laterales.

4. Mantenga el aparato lejos de fuentes de calor (por ej. la

luz solar directa o una cocina eléctrica).

5. Para mantener una distancia óptima entre el producto y

la pared posterior, coloque los distanciadores que se encuentran en la caja de instalación siguiendo las instrucciones presentes en la hoja correspondiente Nivelación

1. Instale el aparato sobre un piso plano y rígido.

2. Si el piso no fuera perfectamente horizontal, compense los

desniveles atornillando o desatornillando las patas delanteras. Conexión eléctrica Después de su transporte, coloque el aparato verticalmente y espere 3 horas como mínimo antes de conectarlo a la red eléctrica. Antes de enchufarlo a la toma de corriente, controle que: la toma posea la conexión a tierra y que sea conforme a la ley; el enchufe sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características ubicada en la parte inferior izquierda del frigorífico (ej. 150 W); la tensión de alimentación esté comprendida entre los valores indicados en la placa de características ubicada abajo a la izquierda (ej. 220-240V); la toma sea compatible con el enchufe del aparato. Si no fuera así, solicite la sustitución del enchufe a un técnico autorizado (ver Asistencia); no utilice prolongaciones ni conexiones múltiples. ! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles. ! El cable no debe sufrir pliegues ni compresiones. ! El cable debe ser revisado periódicamente y sustituido sólo por técnicos autorizados (ver Asistencia).

La empresa declina toda responsabilidad en los casos en que no hayan sido respetadas estas normas. ∅ 3 mmES

Descripción del aparato Vista de conjunto Las instrucciones sobre el uso son válidas para distintos modelos y por lo tanto es posible que la figura presente detalles diferentes a los del aparato que Ud. ha adquirido. La descripción de las piezas más complejas se encuentra en las páginas sucesivas. La cantidad y/o su ubicación pueden variar. Balconcito extraíble con TAPA Balconcito extraíble PORTAOBJETOS Balconcito BOTELLAS Mando REGULACIÓN DE LA TEMPERATURA BANDEJAS Recipiente FRUTA y VERDURA PATAS de regulación Compartimento congelador CONGELACIÓN y CONSERVACIÓN PURE WIND44

Puesta en funcionamiento y uso Poner en marcha el aparato ! Antes de poner en funcionamiento el aparato, siga las instrucciones sobre la instalación (ver Instalación).! Antes de conectar el aparato limpie bien loscompartimentos y los accesorios con agua tibia ybicarbonato.1. Enchufe el aparato en la toma de corriente y verifiqueque se encienda la lámpara de iluminación interna.2. Gire el mando de REGULACIÓN DE LA TEMPERATURAhasta un valor medio. Después de algunas horas seráposible introducir alimentos en el frigorífico. Regulación de la temperatura La temperatura interna del compartimento frigorífico seregula automáticamente en base a la posición delmando del termostato.1 = menos frío5 = más fríoSe aconseja, en todo caso, poner una posición media.Para aumentar el espacio disponible y mejorar el aspectoestético, este aparato posee la parte refrigerante ubicadaen el interior de la pared posterior del compartimentofrigorífico. Durante el funcionamiento, dicha pared sepresentará cubierta de escarcha o de gotitas de agua segúnsi el compresor está en funcionamiento o en pausa. ¡No sepreocupe por ello! El frigorífico está trabajando de formanormal.PURE WINDEs identificable por la presencia del dispositivo en lapared superior del compartimento frigorífico (ver lafigura).

Wind Pure optimiza al máximo la circulación del aire,mejorando la eficiencia del evaporador y contribuyendoa alcanzar con mayor rapidez la temperatura adecuadadentro del frigorífico luego de su abertura. El aireventilado (A) se enfría en contacto con la pared fría,mientras que el aire más caliente (B) se aspira (ver lafigura).La pared posterior se encuentra cubierta de escarcha ode gotitas de agua según si el compresor está en

funcionamiento o en pausa.Si se coloca el mando de REGULACIÓN DE LATEMPERATURA en valores altos, con grandescantidades de alimentos y con una temperaturaambiente elevada, el aparato puede funcionarcontinuamente, produciendo una excesiva formación deescarcha y aumentando el consumo de electricidad.evítelo desplazando el mando hacia valores más bajos(se efectuará una descongelación automática).BANDEJAS: enteras o tipo rejilla.Son extraíbles y su altura esregulable gracias a las guíasespeciales (ver la figura), seutilizan para introducirrecipientes o alimentos de grantamaño. Para regular la altura noes necesario extraer lasbandejas completamentes.Indicador de TEMPERATURA : para individualizar lazona más fría del frigorífico. Uso óptimo del frigorífico Para regular la temperatura utilice el mando deREGULACIÓN DE LA TEMPERATURA (verDescripción). Introduzca sólo alimentos fríos o apenas tibios,nunca calientes (ver Precauciones y consejos). Recuerde que los alimentos cocidos no semantienen durante más tiempo que los crudos. No introduzca recipientes destapados con líquidos:produciría un aumento de humedad con laconsiguiente formación de condensación.ES

Uso óptimo del congelador No vuelva a congelar alimentos que están por descongelar o descongelados; dichos alimentos deben ser previamente cocinados para ser consumidos (dentro de las 24 horas). Los alimentos frescos por congelar no deben colocarse en contacto con los ya congelados; se deben colocar sobre la rejilla del compartimento congelador, si es posible, en contacto con las paredes (laterales y posterior) donde la temperatura desciende por debajo de los 18ºC y garantiza una mayor velocidad de congelación. No coloque en el congelador botellas de vidrio que contengan líquidos, tapadas o cerradas herméticamente porque podrían romperse. La cantidad máxima diaria de alimentos a congelar está indicada en la placa de características ubicada en el compartimento frigorífico abajo a la izquierda (por ejemplo: 4 Kg/24h). ! Evite abrir la puerta durante la congelación. ! Cuando se produzca una interrupción de corriente o una avería, no abra la puerta del congelador: de este modo, los alimentos congelados se conservarán sin alteración durante aproximadamente 9-14 horas. ! Si durante un largo período de tiempo la temperatura ambiente permanece por debajo de los 14ºC, no se alcanzan las temperaturas necesarias para una larga conservación en el compartimento congelador y, por lo tanto, el período de conservación resultará menor.46

Mantenimiento y cuidados Cortar la corriente eléctrica Durante los trabajos de limpieza y mantenimiento, es necesario aislar el aparato de la red de alimentación eléctrica, desenchufándolo: No es suficiente llevar el mando para la regulación de la temperatura hasta la posición (aparato apagado) para eliminar todo contacto eléctrico. Limpiar el aparato Las partes externas, las partes internas y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y bicarbonato sódico o jabón neutro. No utilice disolventes, productos abrasivos, lejía o amoníaco. Los accesorios extraíbles se pueden colocar en remojo en agua caliente y jabón o detergente para platos. Enjuáguelos y séquelos con cuidado. La parte posterior del aparato tiende a cubrirse de polvo que se puede eliminar, después de haber apagado y desenchufado el aparato, utilizando con delicadeza la boca de la aspiradora y trabajando con una potencia media. Evitar la formación de moho y malos olores El aparato está fabricado con materiales higiénicos que no transmiten olores. Para mantener esta característica es necesario que los alimentos estén siempre protegidos y bien cerrados. Esto evitará también la formación de manchas. Si se debe apagar el aparato por un largo período, limpie su interior y deje las puertas abiertas. Descongelar el aparato ! Respete las instrucciones que se dan a continuación. Para descongelar el aparato no utilice objetos cortantes o con punta porque podrían dañar irremediablemente el circuito refrigerante. Descongelar el compartimento frigorífico El frigorífico posee descongelación automático: el agua se envía hacia la parte posterior por un orificio de descarga (ver la figura) donde el calor producido por el compresor la hace evaporar. La única intervención que se debe realizar periódicamente consiste en limpiar el orificio de descarga para que el agua pueda fluir libremente. Descongelar el compartimento congelador Si la capa de escarcha es superior a los 5 mm es necesario realizar una descongelación manual:

1. Coloque el mando de REGULACIÓN DE LA

TEMPERATURA en la posición

2. Envuelva los alimentos congelados en papel de

periódico y colóquelos en otro congelador o en un lugar fresco.

3. Deje la puerta abierta hasta que la escarcha se haya

derretido completamente; facilite la operación colocando en el compartimento congelador recipientes con agua tibia.

4. Limpie y seque con cuidado el compartimento

congelador antes de volver a encender el aparato.

5. Antes de introducir los alimentos en el compartimento

congelador, espere aproximadamente 2 horas para restablecer las condiciones ideales de conservación. Sustituir la bombilla Para sustituir la bombilla de iluminación del compartimento frigorífico, desenchufe el aparato. Siga las instrucciones que se dan a continuación. Acceda a la lámpara quitando la protección como se indica en la figura. Sustitúyala con otra bombilla con una potencia igual a la indicada en la protección (15 W o 25 W).

Precauciones y consejos ! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente. Este equipamiento es conforme con las siguientes Directivas Comunitarias: - 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones; -89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones; - 2002/96/CE. Seguridad general El aparato ha sido pensado para un uso de tipo no profesional en el interior de una vivienda. El aparato debe ser utilizado para conservar y congelar alimentos sólo por personas adultas y según las indicaciones contenidas en este manual. El aparato no se debe instalar al aire libre ni siquiera si el lugar está protegido debido a que es muy peligroso dejarlo expuesto a la lluvia y tormentas. No toque el aparato estando descalzo o con las manos o pies mojados o húmedos. No toque las piezas refrigerantes internas: podría quemarse o herirse. No desenchufe el aparato tirando del cable sino sujetando el enchufe. Es necesario desenchufar el aparato antes de realizar operaciones de limpieza y de mantenimiento. No es suficiente llevar el mando para LA REGULACIÓN DE LA TEMPERATURA hasta la posición (aparato apagado) para eliminar todo contacto eléctrico. En caso de avería, nunca acceda a los mecanismos internos para intentar una reparación. En el interior de los compartimientos donde se conservan alimentos congelados, no utilice utensilios cortantes o con punta ni aparatos eléctricos, que no sean los recomendados por el fabricante. No introduzca en su boca cubitos apenas extraídos del congelador. No permita a los niños que jueguen con el aparato. No se deben sentar en los cajones o colgarse de la puerta. Los embalajes no son juguetes para los niños. Eliminación Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados. En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo. Ahorrar y respetar el medio ambiente Instale el aparato en una ambiente fresco y bien aireado, protéjalo de la exposición directa a los rayos solares y no lo coloque cerca de fuentes de calor. Para introducir o extraer los alimentos, abra las puertas del aparato el menor tiempo posible. Cada apertura de las puertas produce un notable gasto de energía. No llene con demasiados alimentos el aparato: para una buena conservación, el frío debe poder circular libremente. Si se impide la circulación, el compresor trabajará continuamente. No introduzca alimentos calientes: elevarían la temperatura interior obligando al compresor a un mayor trabajo con un gran gasto de energía eléctrica. Descongele el aparato si se formara hielo (ver Mantenimiento); una espesa capa de hielo vuelve más difícil la cesión de frío a los alimentos y hace que aumente el consumo de energía. Mantenga eficientes y limpias las juntas para que se48

Anomalías y soluciones Puede suceder que el aparato no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver Asistencia), controle que no se trate de un problema fácilmente solucionable con la ayuda de la siguiente lista. Anomalías: La lámpara de iluminación interna no se enciende. El frigorífico y el congelador enfrían poco. En el frigorífico los alimentos se congelan. El ventilador PURE WIND no gira. El motor funciona continuamente. El aparato hace mucho ruido. La temperatura de algunas partes externas del frigorífico es elevada. En la pared del fondo de la cámara de refrigeración se ha formado escarcha o gotitas de agua: En el fondo del frigorífico hay agua. Posibles causas / Solución: El enchufe no está introducido en la toma de corriente o no está lo suficiente como para hacer contacto o bien en la casa no hay corriente. Las puertas no cierran bien o las juntas están dañadas. Las puertas se abren demasiado frecuentemente. El mando de REGULACIÓN DE LA TEMPERATURA no está en la posición correcta. El frigorífico o el congelador se han llenado excesivamente. La temperatura ambiente de trabajo del producto es menor que 14ºC. El mando de REGULACIÓN DE LA TEMPERATURA no está en la posición correcta. Los alimentos están en contacto con la pared posterior. El sistema PURE WIND se activa automáticamente sólo cuando es necesario restablecer las condiciones óptimas en el interior del compartimento frigorífico. La puerta no está bien cerrada o se abre continuamente. La temperatura del ambiente externo es muy alta. El espesor de la escarcha supera los 2-3 mm (ver Mantenimiento). El aparato no fue instalado en un lugar plano (ver Instalación). El aparato ha sido instalado entre muebles u objetos que vibran y producen ruidos. El gas refrigerante interior produce un ligero ruido aún cuando el compresor está detenido: no es un defecto, es normal. Las temperaturas elevadas son necesarias para evitar la formación de condensación en zonas particulares del producto. Se trata del funcionamiento normal del producto. El orificio de descarga del agua está obstruído (ver Mantenimiento).ES

Asistencia Antes de llamar al Servicio de Asistencia Técnica: Verifique si la anomalía puede ser resuelta por ud. mismo (ver Anomalías y Soluciones). Se, apesar de todos os controlos, o aparelho não funcionar e a anomalia que notou continuar a verificar-se, chamar o Centro de Assistência Técnica mais próximo. Comunique: el tipo de anomalía el modelo de la máquina (Mod.) el número de serie (S/N) Esta información se encuentra en la placa de características ubicada en el compartimento frigorífico abajo a la izquierda. No recurrir nunca a técnicos no autorizados y rechazar siempre la instalación de repuestos no originales. Mod. RG 2330
