MANUAL DE USUARIO ZGU486NDTSS Monogram

INFORMACIÓN DEL MODELO

ANOTE LOS NÚMEROS DE MODELO Y SERIE Los encontrará en una etiqueta ubicada detrás de la perilla del quemador izquierdo o en la parte inferior de la estufa. Use estos números en cualquier correspondencia o llamadas al servicio técnico relacionadas con su horno de pared. Antes de enviar esta tarjeta, escriba estos números aquí: Número de Modelo Número de Serie

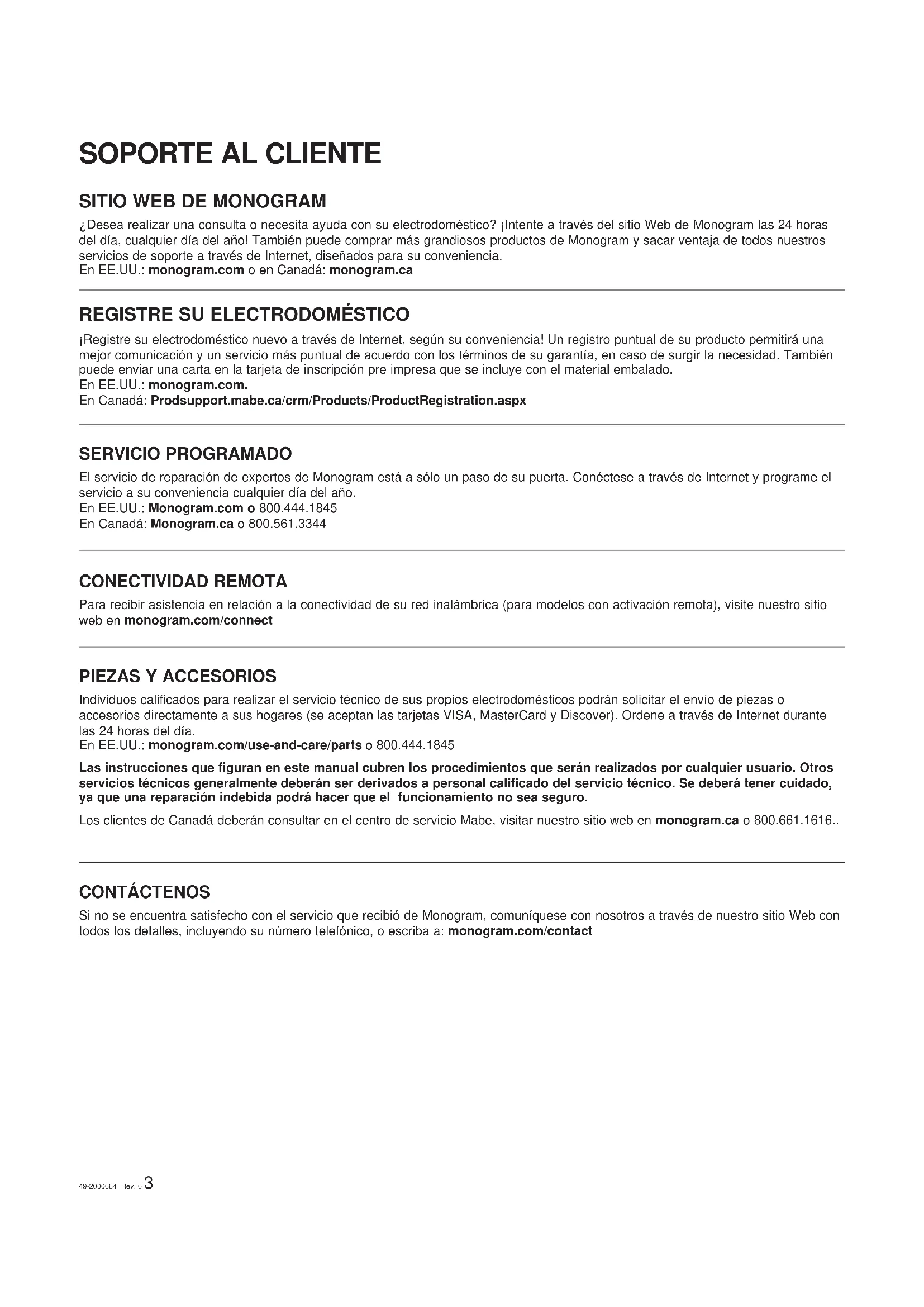

¿Desea realizar una consulta o necesita ayuda con su electrodoméstico? ¡Intente a través del sitio Web de Monogram las 24 horas del día, cualquier día del año! También puede comprar más grandiosos productos de Monogram y sacar ventaja de todos nuestros servicios de soporte a través de Internet, diseñados para su conveniencia. En EE.UU.: monogram.com o en Canadá: monogram.ca

REGISTRE SU ELECTRODOMÉSTICO

¡Registre su electrodoméstico nuevo a través de Internet, según su conveniencia! Un registro puntual de su producto permitirá una mejor comunicación y un servicio más puntual de acuerdo con los términos de su garantía, en caso de surgir la necesidad. También puede enviar una carta en la tarjeta de inscripción pre impresa que se incluye con el material embalado. En EE.UU.: monogram.com. En Canadá: Prodsupport.mabe.ca/crm/Products/ProductRegistration.aspx SERVICIO PROGRAMADO El servicio de reparación de expertos de Monogram está a sólo un paso de su puerta. Conéctese a través de Internet y programe el servicio a su conveniencia cualquier día del año. En EE.UU.: Monogram.com o 800.444.1845 En Canadá: Monogram.ca o 800.561.3344 CONECTIVIDAD REMOTA Para recibir asistencia en relación a la conectividad de su red inalámbrica (para modelos con activación remota), visite nuestro sitio web en monogram.com/connect

Individuos calificados para realizar el servicio técnico de sus propios electrodomésticos podrán solicitar el envío de piezas o accesorios directamente a sus hogares (se aceptan las tarjetas VISA, MasterCard y Discover). Ordene a través de Internet durante las 24 horas del día. En EE.UU.: monogram.com/use-and-care/parts o 800.444.1845 Las instrucciones que figuran en este manual cubren los procedimientos que serán realizados por cualquier usuario. Otros servicios técnicos generalmente deberán ser derivados a personal calificado del servicio técnico. Se deberá tener cuidado, ya que una reparación indebida podrá hacer que el funcionamiento no sea seguro. Los clientes de Canadá deberán consultar en el centro de servicio Mabe, visitar nuestro sitio web en monogram.ca o 800.661.1616.. CONTÁCTENOS Si no se encuentra satisfecho con el servicio que recibió de Monogram, comuníquese con nosotros a través de nuestro sitio Web con todos los detalles, incluyendo su número telefónico, o escriba a: monogram.com/contact4 49-2000664 Rev. 0

ADVERTENCIA Si la información de este manual no se sigue al pie de la letra, puede ocasionarse un incendio o una explosión, generando daños a la propiedad, lesiones personales o la muerte. - No almacene o use gasolina u otros vapores o líquidos inflamables cerca de este o cualquier otro aparato.

- QUÉ HACER SI HUELE GAS

Ŷ 1RWUDWHGHHQFHQGHUQLQJ~QDSDUDWR Ŷ 1RWRTXHQLQJ~QLQWHUUXSWRUHOpFWULFRQRXWLOLFHQLQJ~QWHOpIRQRHQVXHGLILFLR Ŷ,QPHGLDWDPHQWHOODPHDVXSURYHHGRUGHJDVGHVGHHOWHOpIRQRGHXQYHFLQR6LJDODV instrucciones del proveedor de gas. Ŷ6LQRSXHGHFRPXQLFDUVHFRQHOSURYHHGRUGHJDVOODPHDOGHSDUWDPHQWRGH bomberos. - La instalación y servicio técnico deben realizarlos un instalador calificado, una agencia de servicio o el proveedor de gas. ADVERTENCIA Lea todas las instrucciones de seguridad antes de utilizar este producto. No seguir estas instrucciones puede generar un incendio, una descarga eléctrica, lesiones corporales o la muerte. ADVERTENCIA

INSTRUCCIONES GENERALES DE SEGURIDAD

ADVERTENCIA NUNCA use este electrodoméstico para calentar el ambiente. Como consecuencia de esto, se podrá producir envenenamiento con monóxido de carbono. Ŷ 8VHHVWHHOHFWURGRPpVWLFRVyORSDUDVXSURSyVLWRRULJLQDO como se describe en el manual del propietario. Ŷ 6ROLFLWHTXHXQLQVWDODGRUFDOLILFDGRLQVWDOHVXFRFLQD\TXH esté correctamente conectada a tierra, de acuerdo con las instrucciones de instalación provistas. Ŷ &XDOTXLHUDMXVWH\WUDEDMRGHVHUYLFLRWpFQLFRGHEHUi ser realizado únicamente por instaladores calificados de cocinas a gas o técnicos del servicio. No intente reparar o reemplazar ninguna parte de la cocina, a menos que esto se recomiende específicamente en este manual. Ŷ 6XFRFLQDHVHQYLDGDGHVGHODIiEULFDFRQILJXUDGDSDUD uso con gas natural o con gas propano (LP). Puede ser convertida para uso con cualquiera de los dos. Si se requieren, estos ajustes deben ser realizados por un técnico calificado de acuerdo con las instrucciones de instalación y códigos locales. La agencia que realiza este trabajo asume la responsabilidad de la conversión. Ŷ 6ROLFLWHTXHHOLQVWDODGRUOHPXHVWUHODXELFDFLyQGHOD válvula de cierre de la cocina a gas y cómo apagarla en caso de ser necesario. Ŷ (QFKXIHODFRFLQDHQXQWRPDFRUULHQWHFRQFRQH[LyQD tierra de 120 voltios únicamente. No retire la pata redonda de conexión a tierra del enchufe. Si tiene dudas sobre la conexión a tierra del sistema eléctrico para hogar, es su responsabilidad y obligación contar con el reemplazo de un tomacorriente sin conexión a tierra por un tomacorriente de tres patas correctamente conectado a tierra, de acuerdo con el Código Nacional de Electricidad. No use prolongadores con este electrodoméstico. Ŷ $QWHVGHUHDOL]DUFXDOTXLHUVHUYLFLRWpFQLFRGHVHQFKXIH la cocina o desconecte el suministro de corriente desde el panel de distribución del hogar, retirando el fusible o desconectando el disyuntor. Ŷ $VHJ~UHVHGHTXHWRGRVORVPDWHULDOHVGHHPEDODMHVHDQ retirados de la cocina antes de su uso, a fin de evitar que estos materiales se incendien.

Ŷ (YLWHUD\DURLPSDFWDUODVSDQWDOODVGHYLGULR+DFHUHVWR

podrá producir la rotura de vidrios. No cocine un producto con un vidrio roto. Es posible que se produzcan descargas, incendio o cortes.49-2000664 Rev. 0 5

LEA Y GUARDE ESTAS INSTRUCCIONES

INFORMACIÓN IMPORTANTE DE SEGURIDAD

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR ESTE ELECTRODOMÉSTICO ADVERTENCIA

INSTRUCCIONES GENERALES DE SEGURIDAD

Ŷ 1RGHMHDORVQLxRVVRORVRIXHUDGHVXUDGLRGHDWHQFLyQen el área donde el electrodoméstico se encuentre en uso. Nunca se les deberá permitir trepar, sentarse o pararse sobre ninguna parte del electrodoméstico.

PRECAUCIÓN No coloque artículos de interés para los niños sobre los gabinetes que están sobre un horno – si los niños se trepan sobre el horno para llegar a estos artículos podrían sufrir lesiones graves.Ŷ 1XQFDEORTXHHODVYHQWLODFLRQHVDEHUWXUDVGHDLUHGHOmódulo superior de cocina. Éstas brindan las entradas y salidas de aire que son necesarias para que el módulo superior de cocina funcione de forma correcta con la combustión adecuada. Las aberturas de aire se encuentran ubicadas en la parte trasera del módulo superior de cocina. Ŷ 8VHVyORVRVWHQHGRUHVGHROODVVHFRV±ORVVRVWHQHGRUHVhúmedos sobre superficies calientes pueden producir quemaduras debido al vapor. No permita que los sostenedores de ollas tengan contacto con los quemadores superficiales, la parrilla de los quemadores, o el elemento de calefacción del horno. No use una toalla u otra tela voluminosa para reemplazar el mango de las cacerolas.Ŷ 1RWRTXHHOHOHPHQWRVFDOHQWDGRU(VSRVLEOHTXHestas superficies estén demasiado calientes como para quemar, aunque su color sea oscuro. Otras superficies del electrodoméstico se podrán calentar lo suficiente como para ocasionar lesiones. Las superficies potencialmente calientes incluyen quemadores, rejillas, o superficie de estante alto.Ŷ 1RFDOLHQWHHQYDVHVGHFRPLGDTXHQRKD\DQVLGRDELHUWRVSe podría acumular presión y el envase podría explotar, ocasionando una lesión.Ŷ &RFLQHODFRPLGDFRPSOHWDPHQWHSDUDHYLWDUTXHVHproduzcan enfermedades a partir de la comida. Puede encontrar recomendaciones de seguridad mínima sobre la temperatura de la comida en IsItDoneYet.gov y fsis.usda.gov. Utilice un termómetro para tomar la temperatura de la comida y haga controles en diferentes ubicaciones. No permita que nadie se trepe, se pare ni se cuelgue sobre el módulo superior de cocina. Se podrá dañar el electrodoméstico. Ŷ 0DQWHQJDOLPSLDODFDPSDQDGHOYHQWLODGRU\ORVILOWURVde grasa, a fin de mantener una buena ventilación y de evitar incendios con grasa. Apague el ventilador en caso de incendio o al “encender” intencionalmente licor u otras bebidas alcohólicas de alta graduación en la superficie de cocción. Si el extractor se encuentra en funcionamiento, podrá esparcir las llamas. ADVERTENCIA MANTENGA LOS MATERIALES INFLAMABLES ALEJADOS DE LA COCINA Si esto no se cumple, se podrán sufrir lesiones personales graves o incendios.Ŷ 1RJXDUGHQLXVHPDWHULDOHVLQIODPDEOHVHQXQKRUQRRFHUFDde la parte superior de la cocina, incluyendo papel, plástico, sostenedores de ollas, trapos, cobertores de pared, cortinas, paños y gasolina u otros vapores y líquidos inflamables.Ŷ 1XQFDXVHSUHQGDVKROJDGDVRTXHFXHOJXHQPLHQWUDVXVDel electrodoméstico. Evite acumular artículos comúnmente usados en gabinetes sobre la cocina, y tenga cuidado al extender la mano sobre la cocina. La ropa que se encuentre cerca de los quemadores o superficies calientes se podrá encender, ocasionando quemaduras graves.Ŷ 1RSHUPLWDTXHODJUDVDGHODFRFFLyQXRWURVPDWHULDOHVinflamables se acumulen en o cerca del módulo superior de cocina. La grasa sobre el módulo superior de cocción se podrá incendiar.6 49-2000664 Rev. 0

INFORMACIÓN IMPORTANTE DE SEGURIDAD

ADVERTENCIA EN CASO DE INCENDIO, SIGA LOS SIGUIENTES PASOS PARA EVITAR LA PROPAGACIÓN DEL FUEGO Ŷ 1RXVHDJXDVREUHHOIXHJRGHODJUDVD1XQFDWRPHXQDROODTXHVHHVWpLQFHQGLDQGR$SDJXHORVFRQWUROHV([WLQJDODROOD que se esté incendiando sobre un quemador superficial, cubriendo la olla completamente con su tapa correspondiente, una hoja metálica de galletas o una bandeja plana. Si es necesario, use un químico seco multiuso o un extintor de chorro de espuma. ADVERTENCIA

ADVERTENCIA NUNCA Pierda de Vista la Sección Superior de la Superficie de Cocción de este Electrodoméstico.

• No seguir esta advertencia podrá resultar en incendio, explosión, o riesgos de quemaduras que podrán ocasionar daños sobre la propiedad, lesiones personales o la muerte.

• Si se produce un incendio, manténgase alejado del electrodoméstico y de inmediato llame al departamento de bomberos.

COMBUSTIBLE/ GRASA. Ŷ 1XQFDSLHUGDGHYLVWDHODFHLWHFXDQGRHVWpIULHQGR6Lse calienta más allá de su punto de cocción, el aceite se puede quemar y provocar un incendio que se puede propagar a los gabinetes próximos. Use un termómetro para grasas profundas siempre que sea posible, a fin de monitorear la temperatura del aceite.Ŷ 3DUDHYLWDUGHUUDPHVHLQFHQGLRVXVHXQDFDQWLGDGPtQLPDde aceite al usar una sartén poco profunda y evite la cocción de comidas congeladas con cantidades excesivas de hielo.Ŷ 8VHHOWDPDxRGHROODDGHFXDGRSDUDHYLWDUTXHVHDQinestables o que sufran caídas fácilmente. Seleccione utensilios que coincidan con el tamaño del quemador. Las llamas del quemador se deberán ajustar de modo que no se extiendan más allá de la parte inferior de la olla. Una cantidad excesiva de llama puede representar un riesgo.Ŷ 6LHPSUHXVHODSRVLFLyQ/,7(DOHQFHQGHUORVTXHPDGRUHVsuperiores y asegúrese de que estos se hayan encendido.Ŷ $OXVDUXWHQVLOLRVGHYLGULRFHUiPLFDDVHJ~UHVHGHTXHVHDQadecuados para el servicio de cocina; otros se podrán romper debido a un cambio repentino de temperatura.Ŷ $ILQGHPLQLPL]DUSRVLEOHVTXHPDGXUDVLQFHQGLRGHmateriales inflamables y derrames, la manija de un envase deberá ser inclinada hacia el centro de la cocina sin que se extienda sobre los quemadores cercanos.Ŷ 1RXVHXQZRNFRQXQDQLOORFRQVRSRUWHGHPHWDOUHGRQGREl anillo podrá atrapar calor y bloquear el aire hacia el quemador, produciendo el riesgo de emisión de monóxido de carbono.Ŷ 1RLQWHQWHHOHYDUODFRFLQD+DFHUHVWRSRGUtDGDxDUla tubería de gas hasta los quemadores superficiales, ocasionando una pérdida de gas y riesgo de incendio.Ŷ 1RXVHSDSHOGHDOXPLQLRSDUDFXEULUUHMLOODVFXDOTXLHUparte de la cocina. Si se hace esto se podrá producir envenenamiento con monóxido de carbono, sobrecalentamiento de las superficies de la cocina o un posible riesgo de incendio. Cómo Retirar la Película Protectora de Envío y la Cinta de Embalaje Con cuidado tome un extremo de la película protectora de envío con los dedos y lentamente retire la misma de la superficie del electrodoméstico. No utilice ningún producto filoso para retirar la película. Retire toda la película antes de usar el electrodoméstico por primera vez.Para asegurar que no haya daños sobre el acabado del producto, la forma más segura de retirar el adhesivo de la cinta de embalaje en electrodomésticos nuevos es aplicando un detergente líquido hogareño para lavar platos. Aplique con una tela suave y deje que se seque. NOTA: El adhesivo deberá ser eliminado de todas las partes. No se puede retirar si se hornea con éste dentro.49-2000664 Rev. 0 7

CARACTERÍSTICAS DE SU COCINA

(No todas las características se encuentran en todos los modelos. La apariencia puede cambiar).

4 quemadores y plancha 6 quemadores a gas Tapa de la parrilla y de la plancha

Índice de Características Página

Tapas de la parrilla y de la plancha (en algunos modelos)

Canaleta para grasa de la parrilla y plancha (en algunos modelos)

Plancha (en algunos modelos)

Rejillas de los quemadores de la estufa

Indicador de ubicación del quemador

Acentuar el control de la iluminación 7,8

En el caso de un corte de luz. Los quemadores superficiales se podrán encender con un fósforo. Con extremo cuidado, sostenga un fósforo encendido cerca de los puertos debajo de la tapa del quemador superficial; luego de forma lenta gire la perilla hasta la posición LITE (Bajo). Una vez encendidos, los quemadores superficiales continuarán funcionando normalmente. QUEMADORES Iluminación de un Quemador Superficial ADVERTENCIA Los quemadores sólo deben ser usados cuando estén cubiertos por los utensilios. Las llamas de los quemadores que no estén cubiertas por el utensilio presentan un riesgo de incendio o incendio de telas. Nunca permita que las llamas se extiendan más allá de los costados del utensilio. Si esto no se cumple, se podrán producir lesiones graves.Asegúrese de que todos los quemadores estén en sus ubicaciones correspondientes y que estén totalmente ensamblados antes de usar cualquiera de estos.Seleccione un quemador y busque su perilla de control. Empuje y gire la perilla hasta la posición LITE.Escuchará un ruido de clic – el sonido de la chispa eléctrica que enciende el quemador. Cuando un quemador se gire a LITE, todos los quemadores generarán chispas. El chispeo continuará mientras la perilla permanezca en LITE. Una vez encendido el gas, gire la perilla para ajustar el tamaño de la llama.Reencendido Automático (en algunos modelos)Los quemadores de esta cocina se volverán a iluminar automáticamente si la llama se apaga. Uso de los Quemadores NOTAS:Ŷ No utilice el quemador durante un período de tiempo prolongado sin un utensilio de cocina sobre la parrilla. El acabado de la parrilla se puede resquebrajar si no hay un utensilio de cocina que absorba el calor. No intente desensamblar un quemador mientras otro quemador está encendido. Es posible que se produzca una descarga eléctrica, lo cual podría hacer que vuelque un utensilio de cocina caliente. Asegúrese de que los quemadores y las parrillas estén fríos antes de colocar la mano, tomar el mango de una olla, trapos de limpieza u otros materiales sobre estos.Su horno cuenta con quemadores de gas sellados que ofrecen conveniencia, higiene y flexibilidad para una amplia variedad de aplicaciones de cocción. Selección del Tamaño de la Llama Observe la llama, no la perilla, a medida que reduce el calor. Cuando se desee calentar de forma rápida, el tamaño de la llama de un quemador deberá ser equivalente al tamaño del utensilio de cocina que esté usando. Cuando las llamas sean más grandes que la parte inferior del utensilio de cocina, no calentarán el utensilio más rápido y podrían ser riesgosas.Estas llamas son demasiado grandes para la olla.Empuje el mango de control y gire el mismo hasta la posición LITE. ACENTUACIÓN DEL CONTROL DE LA ILUMINACIÓN Este botón controla la acentuación de la luz LED del panel de control. A través de la aplicación están disponibles opciones de color personalizadas para la perilla y la iluminación de las tareas. Ŷ/X]GH$FHQWXDFLyQGHO/('(1&(1','$Ŷ/X]GH$FHQWXDFLyQGHO/('(1&(1','$\OXFHVGHODVperillas ENCENDIDAS Ŷ7RGDV$3$*$'$649-2000664 Rev. 0 9

Quemadores Apilados de Llama Dual Los quemadores de llama dual apilada de su cocina cuentan con dos conjuntos de llamas apiladas una sobre la otra; los quemadores de llama dual tienen una llama inferior (fuego lento) y una llama superior (principal). Cuando se enciende un quemador, la llama inferior siempre se encenderá y quedará prendida. Fuego lento: El diseño de quemadores apilados ofrece una amplia gama de configuraciones de calor para poder cocinar a fuego lento. Dependiendo del tipo y cantidad de alimentos, y del tamaño del recipiente, la llama puede ajustarse a sus necesidades específicas. Cocción: Las configuraciones desde LO (baja) a MED utilizan las llamas altas y bajas. Utilice HI (alta) para recipientes de un diámetro mayor Los quemadores de llama dual apilada se suministran con tapas negras esmaltadas e inserciones de latón en su centro. Las inserciones se pueden retirar, dependiendo de las preferencias del consumidor. Quemador de Anillos Múltiples El Quemador de Anillos Múltiples cuenta con un anillo interior y otro exterior de llamas. Para utensilios grandes, active todos los anillos configurando el quemador

HQWUH+L$OWR\0HG0HGLR

Para utensilios pequeños o aplicaciones con poco calor, sólo active los anillos internos configurando el quemador entre

/R%DMR\6LP+HUYRUD)XHJR/HQWR

Los quemadores de anillos múltiples se suministran con tapas esmaltadas tanto de latón como negras; cualquiera de las dos se puede usar dependiendo de las preferencias del consumidor.

UTENSILIO SOBRE LA COCINA

Aluminio: Se recomienda un utensilio de peso mediano, ya que calienta de forma rápida y pareja. La mayoría de las comidas se doran de forma pareja en un sartén de aluminio. Use cacerolas con tapa hermética cuando cocine con cantidades mínimas de agua. Acero Inoxidable: Este metal posee propiedades de calentamiento limitadas y normalmente se combina con cobre, aluminio u otros materiales para una mejor distribución del calor. Los sartenes con combinación de metales normalmente funcionan de forma satisfactoria si se usan con calor medio, como lo recomienda el fabricante. Hierro Forjado: Si cocinará de forma lenta, la mayoría de los sartenes le darán resultados satisfactorios. Utensilios de esmalte: Bajo ciertas condiciones, el esmalte de algunos utensilios de cocina se pueden derretir. Siga las recomendaciones sobre métodos de cocción del fabricante de utensilios de cocina. Vidrio: Existen dos tipos de utensilios de cocina de vidrio – aquellos para uso con el horno únicamente y aquellos para la cocción en la parte superior de la cocina (cacerolas, café y teteras). Los conductores de vidrio calientan de forma muy lenta. Cerámica de Vidrio Resistente al Calor: Se pueden usar para cualquier superficie o para cocción en el horno. Conduce el calor de forma muy lenta y se enfría de forma muy rápida. Consulte las instrucciones del fabricante de utensilios de cocina para saber con seguridad si se puede usar con cocinas a gas. Vista Superior de la Perilla del Quemador de Anillos Múltiples. Llama inferior Llama superior Llama inferior Tipos de Quemadores de la Superficie de Cocción Quemador de Llama Dual Apilada: Use este quemador para propósitos de cocción generales. Adapte el utensilio de forma proporcional a las llamas. Quemador de Anillos Múltiples: Use este quemador para utensilios grandes o aplicaciones para hervir. QUEMADORES DE LA SUPERFICIE DE COCCIÓN10 49-2000664 Rev. 0

PRECAUCIONES DE SEGURIDAD Y NIVELACIÓN DE LA PLANCHA (en algunos modelos) Quite la tapa de metal y la tabla para cortar antes de encender la plancha. La ensambladura de la plancha no debe quitarse para la limpieza. Una vez que la unidad se encuentra en su posición, la plancha puede nivelarse. Quite la tapa de ventilación levantándola hacia arriba. Asegúrese de no rayar las superficies de acero inoxidable cercanas mientras quita la tapa de ventilación. Los dos tornillos internos son tornillos de apriete para asegurar la plancha en su lugar. Afloje los dos tornillos antes de nivelar. No quite estos dos tornillos. Los dos tornillos exteriores son tornillos de nivelación. No quite estos dos tornillos. Pueden girarse para nivelar la plancha o para brindar una inclinación hacia adelante para que las grasas y aceites se escurran de los alimentos que se están cocinando. Después de los primeros usos, usted podrá juzgar la inclinación que mejor se ajuste a los alimentos que está cocinando y a su preferencia personal. Después de nivelar la plancha, ajuste los tornillos de apriete para asegurar la plancha en su lugar. $MXVWHORVWRUQLOORVDPDQR no ajuste de más. ADVERTENCIA Riesgo de Incendio Ŷ 7HQJDFXLGDGRDOFRFLQDUFRPLGDVFRQJUDVD/DJUDVDHVSDUFLGDSXHGHSURYRFDUXQLQFHQGLR Ŷ 1XQFDFRORTXHQLJXDUGHXQDUWtFXORHQODSODQFKDLQFOXVRFXDQGRQRHVWpHQXVR(OFDORUGHORVGHPiVTXHPDGRUHV puede calentar la plancha y provocar un incendio. Ŷ &RORTXH\UHWLUHODSODQFKDVyORFXDQGRWRGDVODVSDUULOODV\ODSODQFKDHVWpQIUtDV\WRGDVODVXQLGDGHVVXSHUILFLDOHV estén en OFF (Apagado). Tapa de ventilación de la planchaTornillos de aprieteTornillos de nivelación Cocción en wok Las rejillas de los quemadores cuentan con un diseño único para poder cocinar en ambos lados. El lado plano se utiliza con recipientes de base plana (ollas grandes, cacerolas, sartenes y woks de base plana), mientras que el lado del wok fue diseñado para sostener una amplia variedad de woks con fondo redondo de 14” a 16” sin la necesidad de contar con un anillo aparte. illo, se recomienda el uso de un quemador frontal para la cocción con wok. Se recomienda el uso del quemador frontal izquierdo o derecho para la cocción con wok en cocinas de 36” y 48”, y del frontal izquierdo en cocinas de 30". ADVERTENCIA No use un anillo de soporte para wok. Colocar el anillo sobre el quemador o parrilla podrá hacer que el quemador funcione de forma inadecuada, produciendo niveles de monóxido de carbono que superan los estándares permitidos. Esto puede ser peligroso para su salud. Lado para wokLado planoPunta49-2000664 Rev. 0 11

CÓMO USAR LA PLANCHA

Limpie la plancha completamente con agua caliente y jabón antes del primer uso y luego de usos subsiguientes. La superficie de la plancha es de acero inoxidable Tipo 304 altamente pulido y duradero, reforzado con una placa de aluminio para una distribución pareja del calor. Aplique una capa fina de aceite de cocina sobre la superficie de la plancha, a fin de evitar que la comida se pegue. Para calendar la plancha, presione y gire la perilla de control hasta la configuración de temperatura deseada. La luz del engaste brillará para indicar que el control del termostato se encuentra en funcionamiento. La plancha es controlada por termostato y puede ser configurada para mantener cualquier WHPSHUDWXUDHQWUH)\)(VSHUHKDVWDTXHODSODQFKD se precaliente durante 10 minutos antes de colocar comida en la misma. NOTA: A diferencia de los quemadores de la superficie, los cuales usan encendido a chispa, la plancha usa un encendido por incandescencia (Glo-Bar). El gas fluye hasta el quemador de la plancha y el encendido se produce aproximadamente 45 segundos después de que la perilla de control es girada hasta la temperatura configurada.

• NOTA: Coloque el tocino sobre una plancha fría. No la precaliente.12 49-2000664 Rev. 0

EXTERIOR DEL MÓDULO SUPERIOR DE COCCIÓN No use limpiadores de horno, limpiadores abrasivos, limpiadores líquidos fuertes, estropajos de acero, almohadillas para fregar de plástico, ni polvos limpiadores sobre la superficie de cocción. Limpie con un jabón suave y agua o con una solución que sea mitad de vinagre y mitad de agua. Enjuague con agua limpia y seque con una tela seca. Al limpiar superficies, asegúrese de que estén a temperatura ambiente y fuera del contacto con la luz solar. El derrame de adobo, jugos de fruta, salsas de tomate y líquidos para rociar que contengan ácidos pueden ocasionar descoloración y se deberán limpiar en cuanto las superficies calientes se enfríen, y luego se deberán enjuagar. Acero Inoxidable No use una viruta de acero; ésta dañara la superficie. Para limpiar la superficie de acero inoxidable, use agua tibia con jabón o un limpiador o pulidor para acero inoxidable. Siempre limpie la superficie en la dirección del veteado. Siga las instrucciones del limpiador para limpiar la superficie de acero inoxidable. Los OLPSLDGRUHVFRQiFLGRR[iOLFRWDOHVFRPR%DU.HHSHUV)ULHQG Soft Cleanser™ eliminarán el óxido, deslustres y pequeñas manchas. Use sólo un limpiador líquido libre de material abrasivo y frote en la dirección de las líneas del cepillo con una esponja suave y húmeda. Para realizar consultas sobre la adquisición de productos de limpieza, incluyendo limpiadores o pulidores para electrodomésticos de acero inoxidable, lea las secciones de Accesorios y Soporte al Consumidor al final de este manual. $VHJ~UHVHGHTXHODFRUULHQWHHOpFWULFDHVWpDSDJDGD\TXHWRGDVODVVXSHU¿FLHVHVWpQIUtDVDQWHVGHOLPSLDUFXDOTXLHUSDUWHGHOD cocina.

PANEL DE CONTROL Y PERILLAS

Una buena idea es limpiar el panel de control luego de cada uso. Limpie con un jabón suave y agua o vinagre y agua, enjuague con agua limpia y pula en seco con una tela suave. No use limpiadores abrasivos, limpiadores líquidos fuertes, almohadillas para fregar de plástico ni limpiadores de horno en el panel de control, ya que estos dañarán el acabado. Para una limpieza más fácil, las perillas de control se podrán retirar empujando las mismas directamente hacia afuera, una YH]TXHpVWDVVHHQFXHQWUHQHQODSRVLFLyQ2))$SDJDGR1R empuje las perillas hacia arriba o abajo ni cuelgue objetos de las mismas. Esto podrá dañar el eje de la válvula de gas. Para una vista detallada de estas perillas, consulte la sección de Quemadores de la Superficie de Cocción. Las perillas se podrán lavar de forma manual con agua y jabón. Al retirar las perillas del horno y de los quemadores, recuerde sus ubicaciones. Las perillas no son intercambiables, y se deberán colocar en la misma ubicación luego de su limpieza. Para una vista detallada de estas perillas, consulte la sección de Quemadores de la Superficie de Cocción y control del horno. Para reemplazar las perillas luego de la limpieza, alinee la parte inferior de la perilla con la orientación del perno de enlace hacia el eje dentro del engaste. Presione la perilla hasta que quede completamente apoyada. Use una tela suave y no abrasiva para limpiar el interior del engaste. No retire la película del difusor. Evite la exposición a la humedad, ya que ésta dañará los componentes electrónicos de la iluminación. NOTA: La Mini Perilla no se puede retirar. Plancha )UHQWH Panel de Control Lado Plano Lado Plano OFF OFF Perillas de los Quemadores49-2000664 Rev. 0 13

QUEMADORES DE LLAMA DUAL APILADA Y ANILLOS MÚLTIPLES PRECAUCIÓN

NO UTILICE EL QUEMADOR SIN

TODAS LAS PIEZAS EN SU LUGAR. Los quemadores de la superficie de cocción se deberán limpiar de forma rutinaria, especialmente luego de grandes derrames, los cuales podrán atascar las ranuras y agujeros de las cabezas de los quemadores. El electrodo se encuentra ubicado en la parte trasera de cada quemador. No intente desensamblar ni limpiar un quemador mientras otro quemador está encendido. Se podrá producir una descarga eléctrica. Para quitar las piezas del quemador:

1. Gire todos los controles a OFF (apagado) antes de quitar

piezas de los quemadores.

2. Cuando se enfríen, usted puede levantar las rejillas, las tapas

y los cabezales del quemador para efectuar una limpieza más sencilla. No quite las bases de los quemadores. NOTA: Asegúrese de reemplazar los quemadores en la misma ubicación y orientación. Limpieza Quite todas las piezas del quemador sólo cuando estén frías. Lávelas en agua caliente jabonosa. Para remover alimentos quemados y pegados, deje en remojo los cabezales de los quemadores en una solución de detergente líquido suave y agua caliente durante 20-30 minutos. Para manchas más rebeldes, utilice una almohadilla plástica o un cepillo de dientes. Si el derrame ingresa a la ensambladura del cabezal del quemador, lávela bajo agua corriente y agítela para remover el exceso de agua. Después de la limpieza Después de reemplazar las piezas del quemador, agítelas para quitar el exceso de agua y luego séquelas bien. Para reemplazar las piezas del quemador de Anillos Múltiples: Alinee la cabeza del quemador como se muestra. Pase el encendedor a través de la abertura de la cabeza del quemador, mientras se asegura de que la flecha del encendedor esté apuntando hacia el encendedor. Asegúrese de que el quemador esté apoyado de forma plana. Instale las tapas de los quemadores con cuidado, a fin de controlar que estén apoyadas de forma plana sobre la cabeza del quemador. Controle el funcionamiento de lo quemadores, asegurando que la llama sea uniforme y azul en torno al quemador. En caso de que haya llamas amarillas o desparejas, de forma inmediata apague el quemador, espere hasta que se enfríe y vuelva a ajustar el quemador y su tapa. Para reemplazar las piezas del quemador con Estructura Dual: Asegúrese de que las piezas de los quemadores se coloquen en los lugares correctos.

1. Reemplace el cabezal del quemador sobre la base del

quemador, verificando que el orificio del cabezal se encuentre bien alineado con el electrodo de la base. Un espacio pequeño entre la base y el cabezal resulta normal.

2. Coloque la tapa del quemador sobre el cabezal del quemador.

Verifique que la tapa del quemador esté bien colocada sobre el cabezal del quemador. Cabezal del quemadorBase del quemadorElectrodoElectrodoTapa del quemadorQuemador de múltiples anilloQuemador con Doble Llama ApiladaTapa del Quemador Redondo (Extraíble)Tapa del Quemador Externo (Extraíble)Cabeza del QuemadorTapa del quemador mal colocadaTapa del quemador bien colocada)OHFKD del Encen-dedorEncendedor6XSHU¿FLHGHFRFFLyQsin quemador instalado )UHQWHQuemador en la orientación correcta)UHQWHQuemador instalado de forma correcta)UHQWH14 49-2000664 Rev. 0

Las rejillas del quemador de hierro fundido esmaltado deben limpiarse regularmente. Lávelos en agua caliente jabonosa, enjuague y seque bien. A pesar de ser resistentes, las rejillas gradualmente irán perdiendo el brillo, aunque les brinde el mayor cuidado. Esto se debe a su exposición continua a altas temperaturas. No haga funcionar el quemador durante un período prolongado sin recipientes de cocción sobre la rejilla. El acabado de la rejilla puede saltarse sin un recipiente que absorba el calor. Para estabilidad, los armazones cuentan con almohadillas de goma en cada esquina. Durante la limpieza y el uso, tenga cuidado de no dañar o enganchar las almohadillas de goma. Rejillas Armazón Almohadillas

ENCENDEDOR POR CHISPA Y ELECTRODOS

El electrodo del sistema de encendido electrónico se encuentra ubicado en la parte trasera de la base del quemador. Cuando limpie la estufa, tenga cuidado de no enganchar el encendedor con el paño de limpieza. El encendedor podría dañarse. Tenga cuidado de no empujar la perilla de control hacia adentro mientras realiza la limpieza. Podría provocar el accionamiento del encendedor por chispa. Asegúrese de que los encendedores de cerámica blancos ubicados sobre la estufa estén secos y limpios. Limpie la porción de metal del electrodo con un paño suave o una lija. No trate que quitar el electrodo de la estufa. Limpie esta parte de metal con una lija. No limpie esta parte de cerámica blanca con una lija. CANALETAS PARA GRASA (en algunos modelos) La grasa de la plancha será drenada a la canaleta para grasa de hierro fundido, ubicada en el frente de la cocina. Asegúrese de empujar la fosa de grasa por debajo del borde de la plancha, a fin de atrapar la grasa mientras cocina. Una vez que la fosa se haya enfriado, se podrá extraer para una limpieza más fácil. Para quitar la canaleta para grasa fría de la plancha, deslícela hacia el frente y levántela. No permita la acumulación de grasa en las canaletas porque pueden generar un peligro de incendio. Limpie las canaletas para grasa tan pronto como se enfríen. Las canaletas para grasa pueden limpiarse a mano con agua caliente jabonosa o en el lavaplatos. Limpie cualquier derrame del tazón de la canaleta con un paño suave. PLANCHA (en algunos modelos) Quite bien la grasa y las partículas de comida de la plancha utilizando una espátula de metal de lados rectos, mientras todavía esté caliente. Limpie la plancha con un paño seco, resistente y grueso para eliminar los residuos restantes y partículas de alimentos. Si la plancha se limpia con otro elemento que no sea un paño seco, resistente y grueso, ésta tendrá que volver a curarse. Nunca llene la plancha caliente con agua fría. Esto podría quebrar o torcer la plancha. NOTA: Es normal que la plancha en acero inoxidable se ponga de color amarillo-café después del uso. Canaleta para grasa49-2000664 Rev. 0 15 ¡Ahorre tiempo y dinero! Primero revise los cuadros que aparecen en las siguientes páginas y es posible que no necesite solicitar reparaciones. CONSEJOS PARA LA SOLUCIÓN DE PROBLEMAS Problema Causa Posible Qué Hacer El quemador no se enciende El enchufe en la cocina no está completamente insertado en el tomacorriente eléctrico. Asegúrese de que el cable de electricidad esté enchufado en un tomacorriente correctamente conectado a tierra. El suministro de gas no fue conectado o encendido. Consulte las Instrucciones de Instalación provistas con su cocina. Es posible que un fusible de su hogar se haya quemado o que el disyuntor se haya desconectado. Reemplace el fusible o reinicie el disyuntor. Las piezas del quemador no fueron reemplazadas correctamen. Lea la sección Cuidado y limpieza de la cocina. Es posible que las hendiduras de los quemadores, o el puerto del encendedor redondo en el quemador oval, estén atascados. Retire los quemadores o limpie los mismos. Controle que no haya comida quemada ni grasa en el área del electrodo. Lea la sección de Cuidado y Limpieza de la cocina. Residuos de comida en el electrodo Suavemente pula el extremo plano del electrodo con una lima de uñas o con una lija hasta que quede brilloso. Los quemadores superiores no queman de forma pareja Ensamble del quemador inapropiado. Asegúrese de que las tapas de los quemadores estén instaladas correctamente. Consulte Cuidado y limpieza en la sección de la cocina. Las hendiduras al costado del quemador se podrán atascar. Retire los quemadores para su limpieza. Consulte la sección de Cuidado y limpieza de la cocina. Llamas de los quemadores son muy grandes o amarillas Promedio inadecuado de aire a gas. Si la cocina es conectada a gas Propano, contacte al técnico que instaló la cocina o que hizo la conversión.16 49-2000664 Rev. 0

(Servicio al Cliente).Para programar el servicio a través de Internet, visítenos en monogram.com/contact. En Canadá, visite monogram.ca. Qué no cubrirá Monogram: Ŷ9LVLWDVDVXKRJDUSDUDHQVHxDUOHDXVDUHOSURGXFWR Ŷ'HFRORUDFLyQGHODSODFDGHODSODQFKDRGHODVEDQGHMDVGHO horno. Ŷ6DOWDGRGHODVUHMLOODVGHHVPDOWHGHSRUFHODQDRGHODV bandejas del horno. Ŷ5HHPSOD]RGHIXVLEOHVGRPpVWLFRVRODUHFRQILJXUDFLyQGHORV interruptores de circuito. Ŷ'DxRVLQFLGHQWDOHVRUHVXOWDQWHVSURYRFDGRVSRUSRVLEOHV defectos de este aparato. Ŷ'DxRVSURYRFDGRVGHVSXpVGHODHQWUHJD Ŷ'DxRVDOSURGXFWRSURYRFDGRVSRUDFFLGHQWHVLQFHQGLRV inundaciones o fuerza mayor. Ŷ)DOODVGHOSURGXFWRVLVHXWLOL]DSDUDXQREMHWLYRGLIHUHQWHGHO previsto o si se usa en forma comercial. Ŷ,QVWDODFLyQHQWUHJDRPDQWHQLPLHQWRLQDGHFXDGRV Si tiene un problema con la instalación, comuníquese con su vendedor o instalador. Usted es responsable de suministrar adecuadas instalaciones eléctricas, de gas, de salida y otras conexiones como se describe en las Instrucciones de Instalación incluidas con el producto. Ŷ3URGXFWRQRDFFHVLEOHSDUDSUHVWDUHOVHUYLFLRWpFQLFR solicitado. Por el Período de Monogram Appliances reemplazará Garantía limitada de dos a—os Durante dos años a partir de la fecha original de compra, otorgaremos, en forma gratuita, piezas y servicio técnico en su hogar para reparar o reemplazar cualquier parte de su cocina que falle debido a defectos en la fabricación. Garantía limitada de cinco a—os Durante cinco años a partir de la fecha original de compra, otorgaremos, en forma gratuita, quemadores de superficie a gas de repuesto si fallan a partir de un uso doméstico normal. (La plancha y quemadores del horno no están incluidos). Usted deberá pagar las visitas a su domicilio y todos costos de mano de obra. Garante: GE Appliances, a Haier company, Louisville KY, 40225 Garante en Canadá: MC COMMERCIAL INC, Burlington, ON, L7R 5B6 EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS — Su única y exclusiva alternativa es la reparación del producto, como se indica en esta Garantía Limitada. Las garantías implícitas, incluyendo garantías implícitas de comerciabilidad o conveniencia sobre un propósito particular, se limitan a un año o al período más corto permitido por la ley. Esta garantía limitada se extiende al comprador original y a cualquier dueño subsiguiente de productos comprados para uso hogareño dentro de EE.UU. Si el producto se encuentra en un área donde no se encuentra disponible un proveedor autorizado del servicio técnico, usted será responsable por el costo de un viaje o se le podrá requerir que traiga el producto a una ubicación Autorizada del Servicio Técnico. En Alaska, la garantía limitada excluye el costo de envío o llamadas del servicio a su hogar. Algunos estados no permiten la exclusión o limitación de daños fortuitos o consecuentes. Esta garantía limitada le da derechos legales específicos y es posible que tenga otros derechos legales que varían entre un estado y otro. Para conocer cuáles son sus GHUHFKRVOHJDOHVFRQVXOWHDODRILFLQDGHDVXQWRVGHOFRQVXPLGRUORFDORHVWDWDORDO)LVFDOGHVXHVWDGR Staple your receipt here. Proof of the original purchase date is needed to obtain service under the warranty.49-2000664 Rev. 0 17 NOTAS18 49-2000664 Rev. 0 NOTAS49-2000664 Rev. 0 19 NOTAS49-2000664 Rev. 0 12-20 GEA Impreso en México
