MANUAL DE USUARIO BÅTSKÄR 405.533.86 IKEA

1. Desconecta el gas en la barbacoa.

2. Apaga cualquier llama viva.

4. Si el olor persiste, aléjate de la

barbacoa y avisa a los bomberos o a la compañía de suministro de gas. ATENCIÓN No almacenes ni utilices gasolina u otros líquidos inamables cerca de este aparato o cualquier otro. Las bombonas de gas que no estén conectadas a la barbacoa no se deben almacenar cerca de este aparato o cualquier otro electrodoméstico.English 4 Français 12 Español 214 English

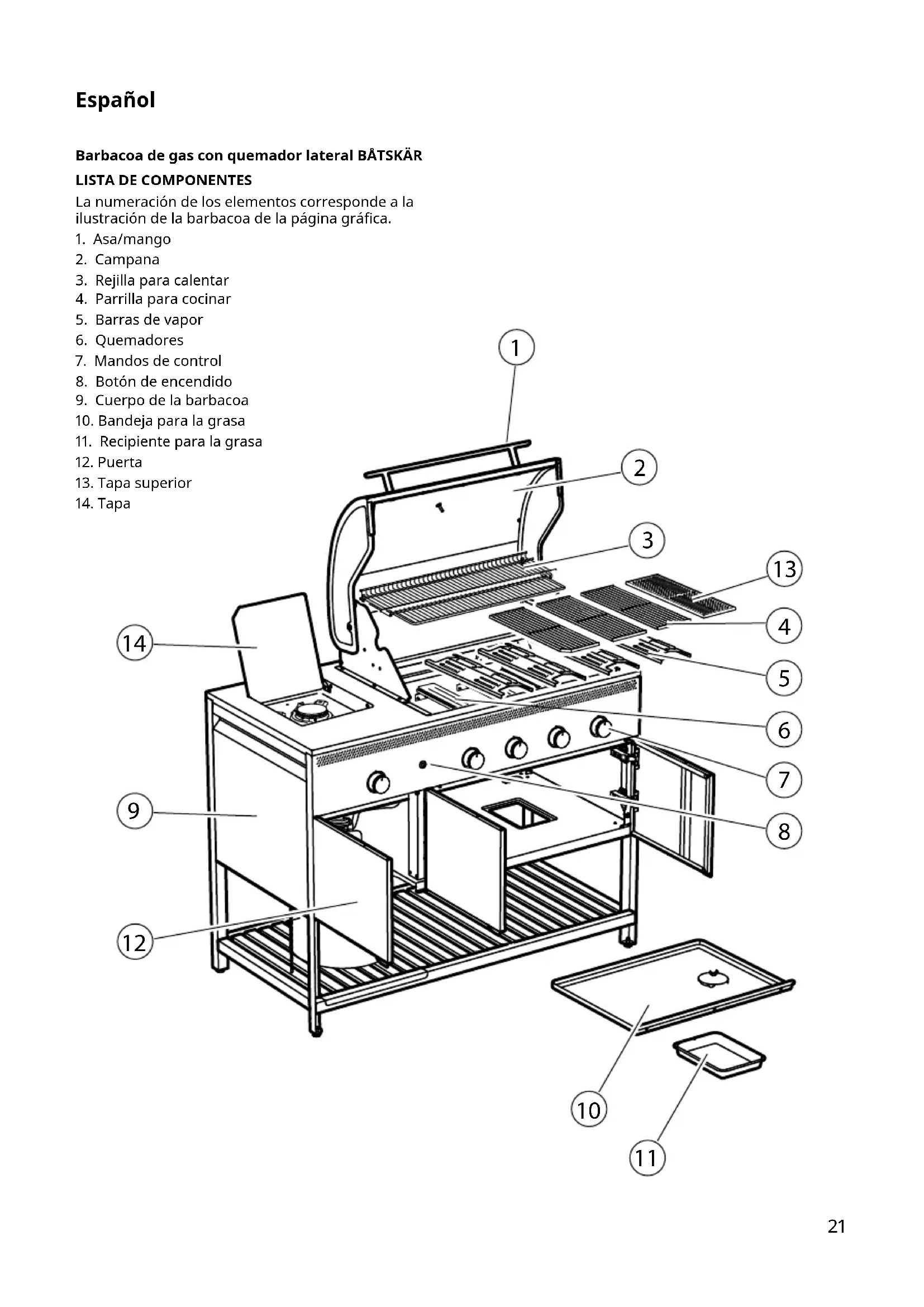

Español Barbacoa de gas con quemador lateral BÅTSKÄR

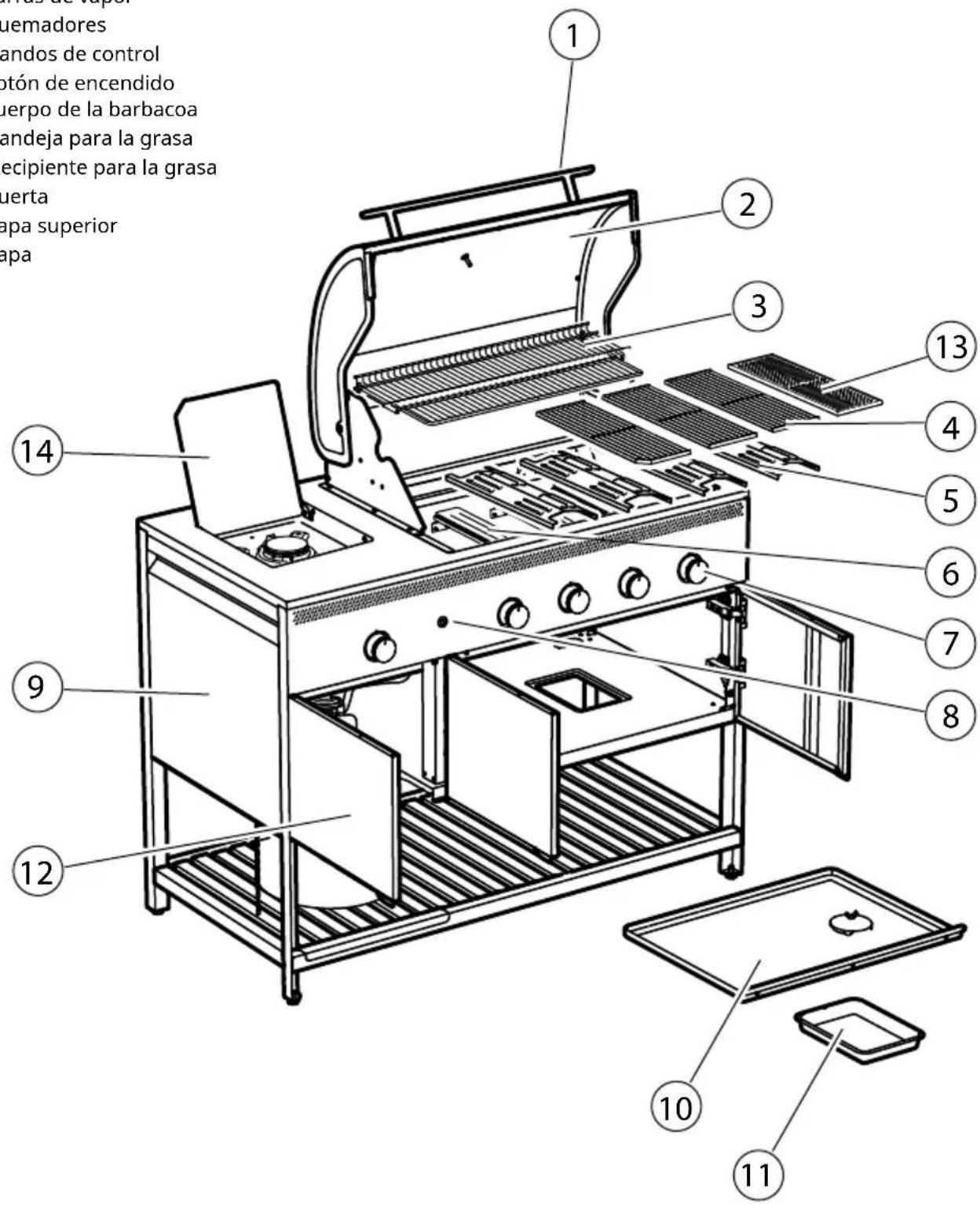

LISTA DE COMPONENTES

La numeración de los elementos corresponde a la ilustración de la barbacoa de la página gráca.

4. Parrilla para cocinar

8. Botón de encendido

9. Cuerpo de la barbacoa

10. Bandeja para la grasa

ATENCIÓN Utiliza esta barbacoa solo al aire libre. Lee estas instrucciones antes de utilizar la barbacoa. No seguir estos avisos de advertencia puede provocar daños personales graves o incluso la muerte, así como daños materiales. Atención: las partes accesibles pueden estar muy calientes. Mantén a los niños y mascotas alejados de la barbacoa. No intentes mover la barbacoa mientras esté en uso. Cuando acabes de utilizarla desconecta la entrada de gas de la bombona. Cualquier modicación que se realice en la barbacoa, mal uso o no seguir las instrucciones puede ser peligroso y causar daños personales o a otros. Comprueba si tiene fugas antes de usarla por primera vez, anualmente, cuando la desmontes, cuando se reemplacen partes o cuando la bombona de gas se desconecte o reemplace. Guarda estas instrucciones como referencia en el futuro.

SÍMBOLOS DE SEGURIDAD

Los símbolos de seguridad y su signicado se explican a continuación. Lee atentamente y sigue las instrucciones de este manual. PELIGRO PELIGRO: señala una situación peligrosa inminente que, si no se evita, provocará daños corporales graves o mortales. ADVERTENCIA ADVERTENCIA: señala una situación que, si no se evita, podría provocar daños corporales graves o mortales. ATENCIÓN ATENCIÓN: señala una situación o práctica que, si no se evita, podría provocar daños corporales de gravedad leve o media. La bombona de gas licuado de petróleo utilizada debe:

• Estar fabricada y etiquetada conforme a las especicaciones para bombonas de GLP del Ministerio de Transporte de los Estados Unidos, o la norma CAN/CSA B339, o bien el Reglamento para bombonas,

• depósitos y tuberías para el transporte de materiales peligrosos, si fuera de aplicación; y

• Venderse con un dispositivo de protección contra desbordamientos; y

• Venderse con un dispositivo de conexión de la bombona al aparato compatible con la conexión para aparatos de cocina exteriores. Utiliza las siguientes instrucciones para montar el cilindro correctamente:

1. Coloca el cilindro en el hueco del panel posterior.

1. Utiliza la cadena de acero para jar la bombona en

su sitio. ATENCIÓN No leer y seguir estas instrucciones puede derivar en graves daños físicos o materiales. La instalación debe respetar la normativa local o, si no la hubiera, el Código de instalación de gas natural y propano B149.1 o el Código para el almacenaje y manipulación de propano B149. Este producto está destinado únicamente a un USO EXTERIOR. No se debe utilizar NUNCA en un espacio cerrado o semicerrado (marquesina, garaje, terraza, patio cubierto, etc.) ni bajo ningún tipo de cubierta o tejado.23

1) Se considera que un dispositivo está en el

exterior si se instala en un refugio con solo tres muros y sin techo. Todas las aberturas deben estar abiertas permanentemente. Las puertas correderas, puertas de garajes, ventanas o aberturas apantalladas no se consideran aberturas permanentes;

2) Se considera que un dispositivo está en el

exterior si se instala en un lugar semicerrado con techo y solo dos muros laterales. Los muros laterales pueden estar en paralelo como, por ejemplo, en una zona de paso, o en ángulo recto entre sí. Todas las aberturas deben estar abiertas permanentemente. Las puertas correderas, puertas de garajes, ventanas o aberturas apantalladas no se consideran aberturas permanentes; o

3) Se considera que un dispositivo está en el

exterior si se instala en un lugar semicerrado con techo y tres muros laterales, siempre que al menos el 30% de la periferia horizontal del sitio esté abierta de manera permanente. Todas las aberturas deben estar abiertas permanentemente. Las puertas correderas, puertas de garajes, ventanas o aberturas apantalladas no se consideran aberturas permanentes. Importante: PROBAR LA ESTANQUEIDAD DE LA

BARBACOA CUANDO ESTÉ TOTALMENTE MONTADA

Y ANTES DEL PRIMER USO. ADEMÁS, probar la estanqueidad una vez al año, en caso de desmontaje, de sustitución de piezas o si se desconecta o sustituye la bombona de gas.

NO HACERLO PUEDE PROVOCAR HERIDAS GRAVES

O DAÑOS A LA BARBACOA. La bombona de gas debe estar siempre en posición vertical. Importante: Asegúrate de colocar la barbacoa en una supercie plana y uniforme para que resulte más sencillo eliminar la grasa y el aceite. La barbacoa de gas BÅTSKÄR se ha diseñado para utilizarse con gas propano licuado (LP). No la utilices con gas natural (gas ciudad). Las válvulas, las aberturas, la manguera y el regulador solo admiten gas LP. La barbacoa incluye un regulador de propano que solo puede usarse con este gas. Antes de cambiar la bombona de gas, asegúrate de apagar la barbacoa y de que no hay ninguna fuente de ignición cerca (cigarrillos, llama directa, chispas, etc.). No la utilices en el interior, en un espacio cerrado o bajo el nivel del suelo. La barbacoa solo puede usarse sobre el nivel del suelo, en un espacio al aire libre con ventilación natural, sin zonas cerradas, donde las fugas de gas y los productos de la combustión se dispersen rápidamente por medio del viento y la convección natural. La barbacoa no está indicada para barcos ni autocaravanas. Mantén el tubo de gas lejos de cualquier supercie caliente. Utiliza bombonas de gas LP, de 17.75 pulgadas y 20 libras como máximo. Se pueden utilizar otras bombonas siempre que sean compatibles con los medios de retención del aparato. La barbacoa no puede usarse bajo una estructura cubierta que sea combustible. No utilices un regulador ajustable con la barbacoa. Durante el uso la barbacoa alcanza altas temperaturas: manipúlala con precaución. Procura que los niños y los animales se mantengan a una distancia prudencial cuando esté encendida. No muevas la barbacoa mientras la estés usando. Desconecta la bombona de gas cuando no se esté utilizando. Modicar la barbacoa puede resultar peligroso. Vigila la barbacoa mientras la estés usando. No alteres las piezas selladas por el fabricante o el distribuidor. Para encenderla, la tapa debe estar levantada. Instala la barbacoa en una supercie plana y nivelada que no sea inamable. Asegúrate de instalar la barbacoa a 1 metro (40") como mínimo de los artículos u estructuras inamables. La barbacoa no puede usarse con carbón vegetal ni otro combustible similar. No uses gasolina, aguarrás, líquido para mecheros, alcohol ni otros productos químicos para encender la barbacoa. Cuando guardes la barbacoa o la bombona de gas, asegúrate de que no hay ningún material o líquido inamable cerca. La bombona de gas no debe guardarse junto a la barbacoa ni otro aparato. Sigue las instrucciones de mantenimiento para conservarla en buen estado. No dejes que se acumule grasa ni restos de comida en la barbacoa, ya que hay RIESGO DE INCENDIO. Sustituye siempre las piezas desgastadas; no uses la barbacoa si presenta una fuga o alguna pieza dañada o desgastada. No sobrecargues de comida la parrilla; reparte los alimentos de manera uniforme por la parrilla para que circule el aire por los quemadores.24 No guardes ni tapes la barbacoa hasta que se haya enfriado por completo. Este producto no es apto para piedras volcánicas. No obstruyas el conducto de combustible ni la ventilación. Limpia la abertura de ventilación del receptáculo de la bombona para que no se acumulen restos. No dejes materiales combustibles, gasolina u otros líquidos o vapores inamables cerca de la barbacoa. Utiliza el regulador de presión y la manguera que se suministra con la barbacoa. Los reguladores de presión y las mangueras de repuesto deben ser los mismos que vienen originalmente con la barbacoa. No utilices un regulador ajustable con la barbacoa. No cuelgues materiales combustibles de la barra de soporte de la barbacoa. Las piezas accesibles pueden estar a alta temperatura. No dejes que los niños se acerquen. Lleva siempre manoplas para manipular los utensilios o los recipientes de cocina, como las ollas, para no quemarte.

ANTES DE USARLA.Examina la barbacoa en busca de fugas anualmente, al desmontarla, al cambiar alguna pieza o al sacar o cambiar la bombona de gas.

• No utilices en ningún caso una llama directa para comprobar si presenta fugas. NO ENCIENDAS LA BARBACOA DURANTE EL PROCESO.

• Este proceso debe realizarse en una zona bien ventilada.

• Comprueba que los mandos están en posición de apagado.

• Comprueba si existe alguna fuga mojando las juntas del sistema de gas con una solución de agua y jabón a partes iguales, incluidas las conexiones de las válvulas, de la manguera y del regulador.

• La solución jabonosa debe aplicarse en todas las conexiones: conecta el regulador a la bombona de gas y abre la válvula de control de gas del regulador para que salga.

• TEN EN CUENTA que si se forman burbujas en alguna de las juntas, es que hay una fuga.

• Apaga el gas y aprieta todas las juntas

• Repite la prueba. Si vuelven a formarse burbujas, no uses la barbacoa. Ponte en contacto con tu distribuidor local para obtener ayuda. Gas y regulador

• Coloca la bombona en posición vertical bajo la estructura principal de la barbacoa.

• No las pongas nunca de costado, ni siquiera al guardarlas. Instrucciones de uso Antes de montar la barbacoa, saca los envases protectores de cada pieza. La bombona de gas debe presentar una conexión compatible con el regulador suministrado con la barbacoa y tener una capacidad mínima de 4 kg. No guardes las bombonas de gas LP de repuesto debajo o cerca de la barbacoa. Al rellenar las bombonas, no superes el 80% de su capacidad. De lo contrario, existe un riesgo de incendio que podría provocar lesiones graves e incluso la muerte. Tapa la válvula de la bombona cuando no la estés utilizando. Utiliza únicamente el tapón que se suministra con la válvula de la bombona. Si utilizas otros tapones puede producirse una fuga de gas propano. Conectar la bombona

• Conrma que todas las perillas de control del asador están en la posición 'APAGADO'

• Conecta el regulador al cilindro de gas, ajusta con seguridad y procede de acuerdo con las instrucciones a continuación y las instrucciones del proveedor del cilindro de gas. Las bombonas que se usan en EE. UU. o Canadá

• Podrían utilizarse otras bombonas con la barbacoa siempre que sean compatibles con el sistema de retención de las bombonas de gas. Consulta la ilustración que aparece en este manual de uso para ver el sistema de retención correcto de las bombonas de gas.

• Deben fabricarse y etiquetarse según las especicaciones para las bombonas de gas LP del Departamento de Transporte estadounidense o el estándar nacional canadiense CAN/CSA-B339, sobre bombonas, esferas y mangueras para transportar mercancías peligrosas.

• Las bombonas deben presentar un dispositivo homologado para evitar llenarlas demasiado.

• Las bombonas deben presentar un manguito para proteger la válvula.

• Deben ser bombonas GLP de 9 kg (20 lb) y tener una capacidad de 17,8 litros (4.7lbs). Dimensiones de la bombona: 45,1 cm (17.75") (alto) x 31,1 cm (12.25") (ancho).

ANTES DE UTILIZAR EL APARATO

1. Lee atentamente todas las instrucciones y nota de

uso antes de la instalación y utilización del producto.

2. ¡SOLO PARA USO EN EL EXTERIOR!

El aparato y la bombona se deben instalar en el25 exterior, en un lugar bien ventilado, antes de ser utilizados y conectados. Comprueba que la bombona esté correctamente cerrada y estanca antes de desplazarla o conectarla.

3. Comprobar que la válvula y el regulador se

corresponden con los tubos y conexiones (ver nota). La temperatura ambiente de funcionamiento mínima para usar el dispositivo de manera segura son -17,8 °C.

4. Comprobar que la válvula de la bombona, el

regulador, el tubo y las conexiones están limpios, sin suciedad o residuos, dañados ni taponados. En caso de daños, reemplázalos antes de utilizarlos. Ponte en contacto con un vendedor de propano líquido para cualquier reparación.

5. Antes de conectar, colocar todas las válvulas de

control en la posición OFF.

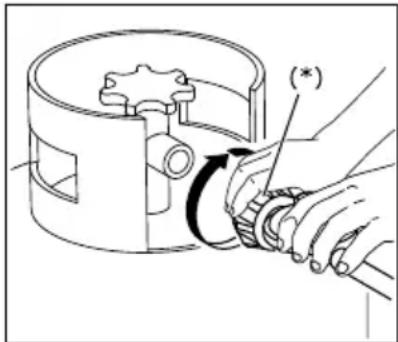

6. Conecta el regulador a la válvula de la bombona

como se indica en la nota de uso. Manipula la bombona con precaución, el contenido está a alta presión.

7. Si la conexión es correcta, abre lentamente la válvula

de la bombona. Utiliza agua con jabón para comprobar que todas las conexiones son estancas antes de encender el aparato. NUNCA COMPROBAR CON UNA LLAMA VIVA. SI HUELES A GAS O ENCUENTRAS UNA FUGA:

• CIERRA LA BOMBONA DE GAS INMEDIATAMENTE.

• APAGA LAS LLAMAS O CUALQUIER OTRA FUENTE DE IGNICIÓN.

• NO UTILICES EL APARATO HASTA QUE NO HAYA SIDO REPARADO POR UN VENDEDOR DE PROPANO CUALIFICADO.

• NO INTENTES HACER REPARACIONES.

• NO UTILICES UN APARATO O CUALQUIER OTRO ELEMENTO QUE HAYA SIDO EXPUESTO O DAÑADO POR EL FUEGO.

8. Si no hay fugas, enciende el aparato y utilízalo

como se indica en las instrucciones. El regulador del aparato y las conexiones de las válvulas pueden estar equipados con dos o más funciones de seguridad importantes, como la regulación de inicio y parada automáticos en caso de temperatura elevada.

LISTA DE COMPONENTES

La numeración de los elementos corresponde a la ilustración de la barbacoa de la página gráca.

4. Parrilla para cocinar

8. Botón de encendido

9. Cuerpo de la barbacoa

10. Bandeja para la grasa

Instrucciones de uso Antes de montar la barbacoa, saca los envases protectores de cada pieza. La bombona de gas debe presentar una conexión compatible con el regulador suministrado con la barbacoa y tener una capacidad mínima de 4 kg. No guardes las bombonas de gas LP de repuesto debajo o cerca de la barbacoa. Al rellenar las bombonas, no superes el 80% de su capacidad. De lo contrario, existe un riesgo de incendio que podría provocar lesiones graves e incluso la muerte. Tapa la válvula de la bombona cuando no la estés utilizando. Utiliza únicamente el tapón que se suministra con la válvula de la bombona. Si utilizas otros tapones puede producirse una fuga de gas propano. Leer atentamente antes de usarla Leer atentamente antes de usar la barbacoa. Comprueba que los mandos de la barbacoa están en posición de apagado. Conecta el regulador a la bombona de gas, apriétalo y procede según las instrucciones siguientes. También puedes seguir las instrucciones del proveedor de la bombona. Leer atentamente antes de usarla. Cuadro A. ENTRADA. SALIDA.

INSTRUCCIONES DE USO

Antes de continuar, consulta las ADVERTENCIAS de este manual.

• Preparación antes de cocinar: para evitar que los alimentos se adhieran a la parrilla, aplica una ligera capa de aceite vegetal con un pincel de mango largo antes de preparar una barbacoa.

• Nota: al utilizarla por primera vez, la pintura exterior de la barbacoa puede cambiar ligeramente de color como resultado de las altas temperaturas. Es algo normal y no tiene mayor importancia. Encender la barbacoa

• Abre la campana de la barbacoa (2)/tapa superior (14).

• Comprueba que los mandos están en posición de apagado (7). OFF

• Desenrosca el botón de encendido (8) e inserta una pila AA con el polo positivo hacia afuera. Enrosca de nuevo el botón (8). Abre la campana de la barbacoa (2)/tapa superior (14) y la válvula de gas de la bombona. OFF

• Gira el mando (7) hasta la posición de encendido OFFHILOW LOHIOFF

• Mantén pulsado el botón de encendido (8) hasta que veas llamas. Si no se enciende en 5 segundos, gira el mando (7) a la posición de apagado OFF

espera 5 minutos y repite el procedimiento de encendido.

• Si hace mucho viento, resguárdate para encenderla más fácilmente.

• Una vez encendido, gira el mando (7) para bajar el fuego o subirlo a la intensidad deseada.

• Una vez encendidos, los quemadores deben permanecer de 3 a 5 minutos al máximo para calentar la barbacoa. Este procedimiento debe seguirse cada vez que se use el aparato. IMPORTANTE: Hay que abrir la campana para calentar la barbacoa.

• Cuando ya esté caliente, baja la intensidad del fuego al mínimo y cocina con la campana bajada para obtener los mejores resultados. OFF

LOW LOHIOFF Instrucciones de encendido manual

• Saca la parrilla (4), la barra de vapor (5) y la placa de la parrilla (13) de la barbacoa.

• Acerca una cerilla encendida al quemador (6 (junto al protector de la chispa).

• Presiona el mando (7) situado más a la derecha hacia abajo y gíralo en el sentido contrario a las agujas del reloj poniéndolo al máximo.

• Una vez encendido, enciende el resto de quemadores de izquierda a derecha.

• Si un quemador no se enciende después de repetidos intentos, ponte en contacto con la línea de ayuda que aparece en este manual. Parrilla La barra de vapor distribuye de manera uniforme la llama del quemador por toda la parrilla. Los jugos que suelta la comida al cocinarse caen sobre la barra de vapor y se evaporan. Para cocinar los alimentos de manera uniforme, se recomienda bajar la tapa. Para ello, hay que poner el quemador al mínimo. Control de las llamaradas. IMPORTANTE: LOS RESTOS DE GRASA Y JUGOS QUE CAEN SOBRE LOS QUEMADORES Y LA BARRA DE VAPOR CALIENTE PUEDEN PROVOCAR LLAMARADAS. Para evitarlo, limpia los quemadores y la barra de vapor con regularidad Para controlar las llamaradas, se recomienda cortar el exceso de grasa de la carne antes de asarla. Los quemadores deben ponerse al mínimo durante la cocción. Protégete las manos al manipular cualquier instrumento que se encuentre cerca de la supercie de cocción de la barbacoa. Cocción con la tapa Cuando cocines en la barbacoa, mantén la tapa cerrada para garantizar la difusión uniforme del calor. Con la tapa cerrada, la cocción en la barbacoa es muy similar a la de un horno convencional. Para evitar levantar la tapa lleva un termómetro integrado que indica la temperatura en el interior de la barbacoa. Cada vez que levantas la tapa pierdes calor. Fin de la sesión de cocción. Después de cada sesión de cocción, coloca los quemadores en la posición más alta durante 5 minutos para eliminar los residuos y facilitar la limpieza. Apagado de la barbacoa. Pulsa el botón de control (7) y gíralo hasta la posición OFF (desconexión). Cierra la salida del gas y desengancha la bombona. El regulador se debe desconectar cuando no se utiliza la barbacoa. Deja que se enfríe la barbacoa antes de cerrar la tapa de nuevo. SEGURIDAD ALIMENTARIA Sigue atentamente estos consejos para cocinar en la barbacoa:

• Lávate las manos antes y después de manipular carne cruda y antes de comer.

• No mezcles la carne cruda con la carne cocinada u otros alimentos.

• Antes de cocinar, asegúrate de que la parrilla y los utensilios están limpios y no tienen restos de comida.

• No utilices los mismos utensilios para manipular la comida cocinada y sin cocinar.

• Cocina bien la carne antes de comértela. PRECAUCIÓN: Comer carne cruda o poco hecha puede provocar intoxicación alimentaria (por ejemplo, por cepas de bacterias como E. coli).

• Para saber si la carne está bien hecha, hazle unos cortes para ver cómo está por dentro. PRECAUCIÓN: Para comprobar que la carne está bien hecha, los jugos deben ser de color claro y la carne no debe presentar un color rosado o rojo.

• Tras cocinar en la barbacoa limpia la supercie de la parrilla y los utensilios. Cuidado y mantenimiento

• Limpia regularmente la barbacoa entre uso y uso, sobre todo si está mucho tiempo sin usarse.

• Asegúrate de que la barbacoa y los componentes se han enfriado antes de limpiarla.27

• No expongas la barbacoa a los elementos ni la guardes en una zona húmeda.

• No eches agua sobre la barbacoa mientras las supercies estén calientes.

• No manipules las piezas calientes sin guantes.

• Para ampliar la vida útil y mantener la barbacoa en buen estado, te recomendamos encarecidamente taparla cuando la dejes en el exterior, durante el tiempo que sea, sobre todo en los meses de invierno.

• IMPORTANTE: te recomendamos revisar la barbacoa cada 100 horas de uso o una vez al año, según lo que se produzca antes.

• Cambia la manguera exible cuando las especicaciones del país lo requieran. Precaución Si huele a gas, apaga la barbacoa, extingue cualquier llama y abre la tapa. Si el olor persiste, contacta inmediatamente con tu proveedor de gas. En caso de incendio incontrolable, desconecta de inmediato la bombona, apártala del fuego y llama a los bomberos. ¡NO TE PONGAS EN PELIGRO! No utilices aerosoles cerca de la barbacoa mientras esté encendida. Elimina el embalaje y las bolsas de plástico para mayor seguridad. Parrilla (4)

• Límpiala con agua caliente con jabón.

• Para eliminar los restos de alimentos, utiliza un limpiador suave cremoso con una esponja no abrasiva.

• Aclárala bien y sécala por completo. Mantenimiento de los quemadores (6)

• En condiciones de uso normal, para limpiar los quemadores basta con quemar los restos después de la cocción.

• No obstante, los quemadores deben limpiarse una vez al año, o cuando se acumule mucha suciedad, para que no se produzcan obstrucciones (restos, insectos) en las ranuras del quemador o en los conductos de los quemadores conectados a las salidas de la válvula. Un quemador taponado puede provocar un incendio bajo la parrilla.

• Examina detenidamente el funcionamiento de los quemadores. La imagen que aparece a continuación ilustra el funcionamiento correcto de los quemadores. Debe haber una llama en cada oricio. Barra de vapor (5)

• Limpia la barra de vapor con agua caliente y jabón usando un trapo o esponja que no sea muy abrasivo. Recipiente para la grasa (10)

• IMPORTANTE: Examina y limpia la bandeja para la grasa regularmente tras cada uso y cámbiala cuando sea necesario. No dejes que se acumule grasa en la bandeja.

• NUNCA uses la barbacoa sin el recipiente para la grasa. Estructura de la barbacoa (9).

• Elimina regularmente los residuos de grasa de la estructura de la barbacoa con una espátula de plástico blando o de madera.

• No es necesario quitar toda la grasa. Si quieres limpiarla a fondo, utiliza agua caliente con jabón y un trapo o un cepillo de nylon.

• Retira las supercies de cocción y los quemadores antes de limpiarla.

• No sumerjas los mandos ni el colector de gas en agua.

• Comprueba el funcionamiento de los quemadores antes de volver a colocarlos en la estructura. Herrajes

• Todos los tornillos, pernos, etc., deben comprobarse y apretarse con regularidad. ALMACENAMIENTO Cubre la barbacoa cuando no la estés utilizando. Guárdala en un lugar seco y fresco —un cobertizo o un garaje— cuando no la uses para protegerla de las temperaturas extremas, sobre todo si vives cerca de la costa. La exposición prolongada al sol, agua estancada y brisa marina puede dañar el aparato. (Puede que cubrirla no sea suciente para proteger la barbacoa en alguno de estos casos).

• Cubre los quemadores con papel de aluminio para que no entren insectos u otros residuos.

• Si vas a guardar la barbacoa en el interior, desconecta la bombona de gas y déjala en el exterior. La bombona de gas debe guardarse siempre en el exterior, en un lugar seco y bien ventilado, lejos de cualquier fuente de calor o ignición. No dejes que los niños manipulen la bombona.

• Inspecciona la manguera de gas para ver si hay cortes, fracturas o un desgaste excesivo antes de usarla.

• Si la manguera está dañada, presenta demasiada abrasión o desgaste, o algún corte, debe cambiarse por una manguera adecuada para GLP que cumplaAA-2402097-3© Inter IKEA Systems B.V. 202228 los estándares del país, tal como especica el fabricante. La longitud de la manguera no debe exceder los 1,5 m. ¡Peligro! No guardes la barbacoa ni la coloques en modo viaje inmediatamente después de utilizarlo. Deja que se enfríe antes de desplazarla o guardarla. No respetar estas instrucciones podría provocar un incendio, tener como consecuencia daños corporales graves, véase mortales.

Esta barbacoa se ha diseñado para usarse únicamente en el exterior y con gas propano. Lee atentamente toda la documentación que se suministra. Tipo de gas: propano Presión del colector: 11 por wc Presión de suministro de gas: máx. 250 psi, mín. 5 psi Potencia térmica de la barbacoa: 12 000 BTU/h (quemador principal) × 4 + 10 000 BTU/h (quemador lateral) = 58 000 BTU/h Dimensiones de los inyectores de los quemadores principales: 1,0 mm Dimensiones de los inyectores de los quemadores laterales: 0,9 mm

Se deben utilizar el regulador de presión y el tubo que se suministran en la barbacoa de gas para uso en el exterior. Se deben reemplazar los tubos y reguladores de presión por los que especica el fabricante de la barbacoa de gas para uso en el exterior. La bombona que se utilice debe llevar un collarín para proteger la válvula de la bombona.

1. No guardes una bombona de gas LP bajo ni cerca

2. Nunca llenes la bombona más del 80 %.

3. Si no se siguen exactamente las instrucciones 1 y

2, puede provocarse un incendio que cause daños graves o la muerte.

CÓMO CONTACTAR CON NOSOTROS

Ponte en contacto con tu tienda IKEA. Encontrarás la dirección y número de teléfono en el catálogo IKEA o en www.ikea.com. Para ofrecerte la mejor asistencia, lee detenidamente las instrucciones de montaje o el apartado de instrucciones del manual de usuario antes de ponerte en contacto con nosotros. Comprueba el estado del tubo antes de cada uso de este aparato de cocción a gas para exteriores. En caso de cortes, suras o si presenta muestras de abrasión o desgaste excesivo, debe sustituirse antes de utilizar el aparato. El montaje del tubo de sustitución debe ser conforme con las indicaciones del fabricante.29 LOCALIZACIÓN Y RESOLUCIÓN DE PROBLEMAS

PROBLEMA POSIBLE CAUSA SOLUCIÓN

El quemador no se enciende con el sistema de encendido La bombona de gas está vacía Pon una bombona llena Regulador defectuoso Comprueba que el regulador está en buen estado o sustitúyelo por otro Quemador obstruido Limpia el quemador Las llaves del gas o el conducto están obstruidos Limpia las llaves y el conducto del gas El cable del electrodo de encendido se ha soltado Vuelve a conectar el cable El electrodo o el cable están dañados Cambia el electrodo y el cable Llama baja o reignición (fuego en el conducto del quemador; se puede oír un silbido o crepitar) La bombona de gas es demasiado pequeña Usa una bombona más grande Quemador obstruido Limpia el quemador Las llaves del gas o el conducto están obstruidos Limpia las llaves y el conducto del gas Hace viento Usa la barbacoa en un lugar más resguardado Cuesta girar el mando del gas La válvula del gas está bloqueada Cambia la válvula del gas3031AA-2402097-3© Inter IKEA Systems B.V. 202232
