HTRT3 - Barra de sonido SONY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Barra de sonido 5.1 canales
Marca	Sony
Modelo	HTRT3
Dimensiones barra principal	900 x 52 x 70 mm (An x Al x Pr)
Dimensiones subwoofer	190 x 392 x 315 mm (An x Al x Pr)
Dimensiones altavoces surround	80 x 191 x 70 mm (An x Al x Pr)
Peso barra principal	2,1 kg
Peso subwoofer	7,8 kg
Peso altavoces surround	0,75 kg cada uno
Alimentación	120 V CA, 60 Hz
Consumo eléctrico	85 W (encendido)
Consumo en espera	≤ 0,5 W (modo eco)
Conectividad	HDMI ARC, óptica, analógica, USB, Bluetooth, NFC
Clase Bluetooth	1 (alcance max 25 m)
Formatos de audio compatibles	Dolby Digital, LPCM 2 ch, AAC, MP3, WMA
Efectos de sonido	ClearAudio+, modos Cine, Música, Voz, Noche
Funciones especiales	Control HDMI (CEC), apagado automático, aplicación Sony Music Center
Potencia de salida	30 W RMS por canal frontal (1% THD)
Altavoces	Barra: 3 x 40x100 mm ; Subwoofer: 160 mm ; Surround: 65 mm
Limpieza	Paño suave y seco, no usar solventes
Reparabilidad	Reparación solo por técnico calificado
Seguridad	Uso en interiores, no obstruir la ventilación

Preguntas frecuentes - HTRT3 SONY

¿Cómo conectar la barra de sonido al televisor?

Use el cable HDMI incluido para conectar a la toma HDMI OUT (ARC) del sistema y a la toma HDMI ARC del televisor. Si su televisor no tiene ARC, conecte el cable óptico digital incluido a la toma TV IN (OPTICAL). Asegúrese de que la entrada del sistema esté configurada en TV presionando varias veces INPUT.

¿Cómo emparejar un smartphone por Bluetooth?

Coloque el smartphone a menos de un metro del subwoofer. Presione el botón PAIRING del subwoofer (el LED azul parpadea rápidamente). Active el Bluetooth en su smartphone y seleccione HT-RT3 en la lista. Si se solicita un código, ingrese 0000. Una vez conectado, el LED azul permanece encendido.

¿Cómo usar la función NFC?

Asegúrese de que su smartphone sea compatible con NFC (Android 2.3.3 o posterior, excepto Android 3.x). Coloque el smartphone cerca del N-Mark ubicado en el subwoofer hasta que vibre. Siga las instrucciones en pantalla para finalizar la conexión Bluetooth. Para desconectar, coloque nuevamente el smartphone cerca del N-Mark.

¿Cómo mejorar la claridad de los diálogos?

Presione varias veces el botón VOICE del control remoto para seleccionar UP1 (mejora de diálogos) o UP2 (mejora reforzada para personas mayores). Para desactivar, seleccione UP OFF.

¿Cómo activar el modo noche?

Presione el botón NIGHT del control remoto hasta que se muestre n. on. Este modo comprime la dinámica de sonido para escuchar a bajo volumen sin molestar. Para desactivar, presione nuevamente para mostrar N. OFF.

¿Qué hacer si el sonido no sale del subwoofer?

Verifique que el cable de alimentación del subwoofer esté enchufado. Aumente el volumen del subwoofer con los botones SW +. Asegúrese de que la fuente de audio contenga frecuencias bajas. Si el problema persiste, verifique que el cable de los altavoces envolventes no interfiera (el subwoofer es inalámbrico, pero debe estar encendido).

¿Cómo restablecer el sistema?

Asegúrese de usar los botones del subwoofer. Mantenga presionado el botón INPUT, luego presione simultáneamente VOL - y © (alimentación) durante 5 segundos. Se muestra RESET. Luego desconecte el cable de alimentación CA. Los ajustes vuelven a los valores predeterminados.

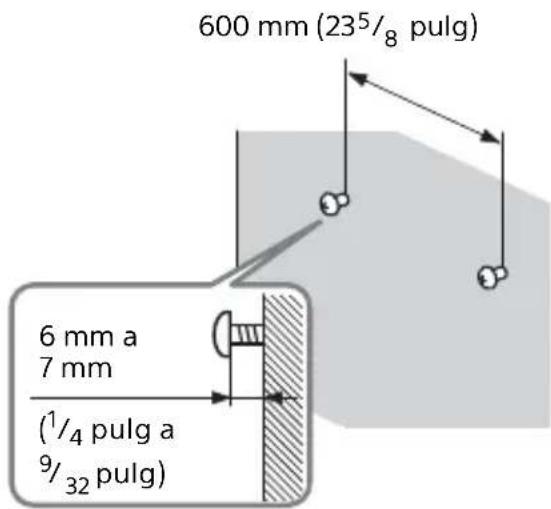

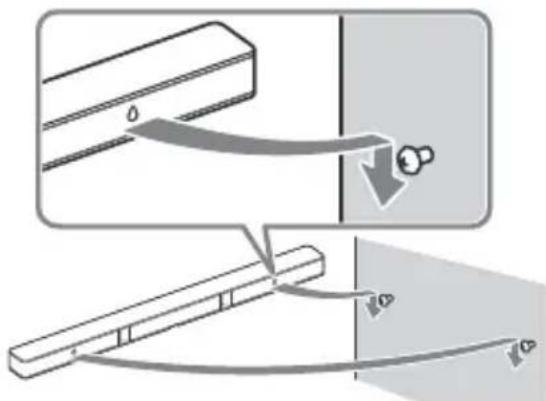

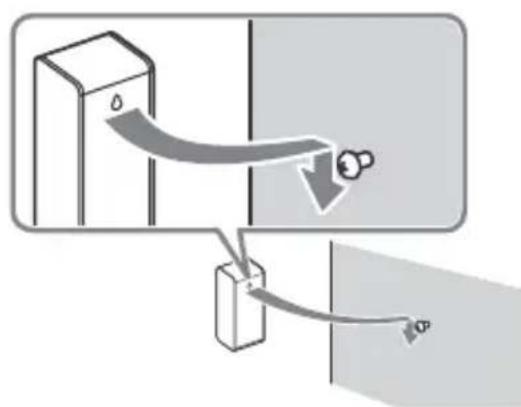

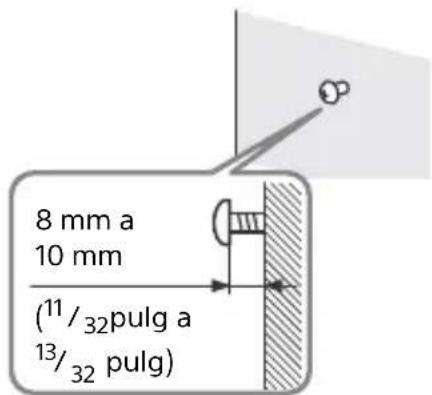

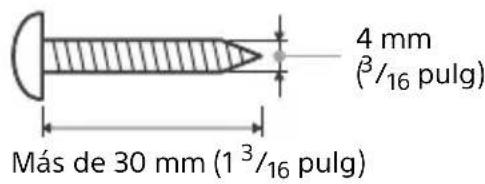

¿Cómo montar los altavoces en la pared?

Use tornillos adecuados para la pared (no incluidos). Fije los tornillos en la pared dejando sobresalir la cabeza. Cuelgue la barra de altavoces o los altavoces envolventes por los orificios situados en la parte trasera. Deje un espacio de al menos 3 cm debajo de los altavoces para la ventilación. Sony recomienda confiar la instalación a un profesional.

¿Cómo usar la aplicación Sony Music Center?

Descargue gratis la aplicación Sony Music Center en su smartphone. Conecte el sistema y el smartphone por Bluetooth. Inicie la aplicación y siga las instrucciones en pantalla para controlar la reproducción, ajustar el volumen y acceder a los ajustes.

¿Qué hacer si el control remoto no funciona?

Verifique que no haya obstáculos entre el control remoto y el sensor del subwoofer. Reemplace las pilas por otras nuevas. Asegúrese de presionar los botones correctos. Si el problema persiste, apunte el control remoto directamente al sensor (ubicado en el panel frontal del subwoofer).

MANUAL DE USUARIO HTRT3 SONY

Manual de Instrucciones ES

Códigos admitidos3)

SBC4), AAC5)

Rango de transmisión (A2DP)

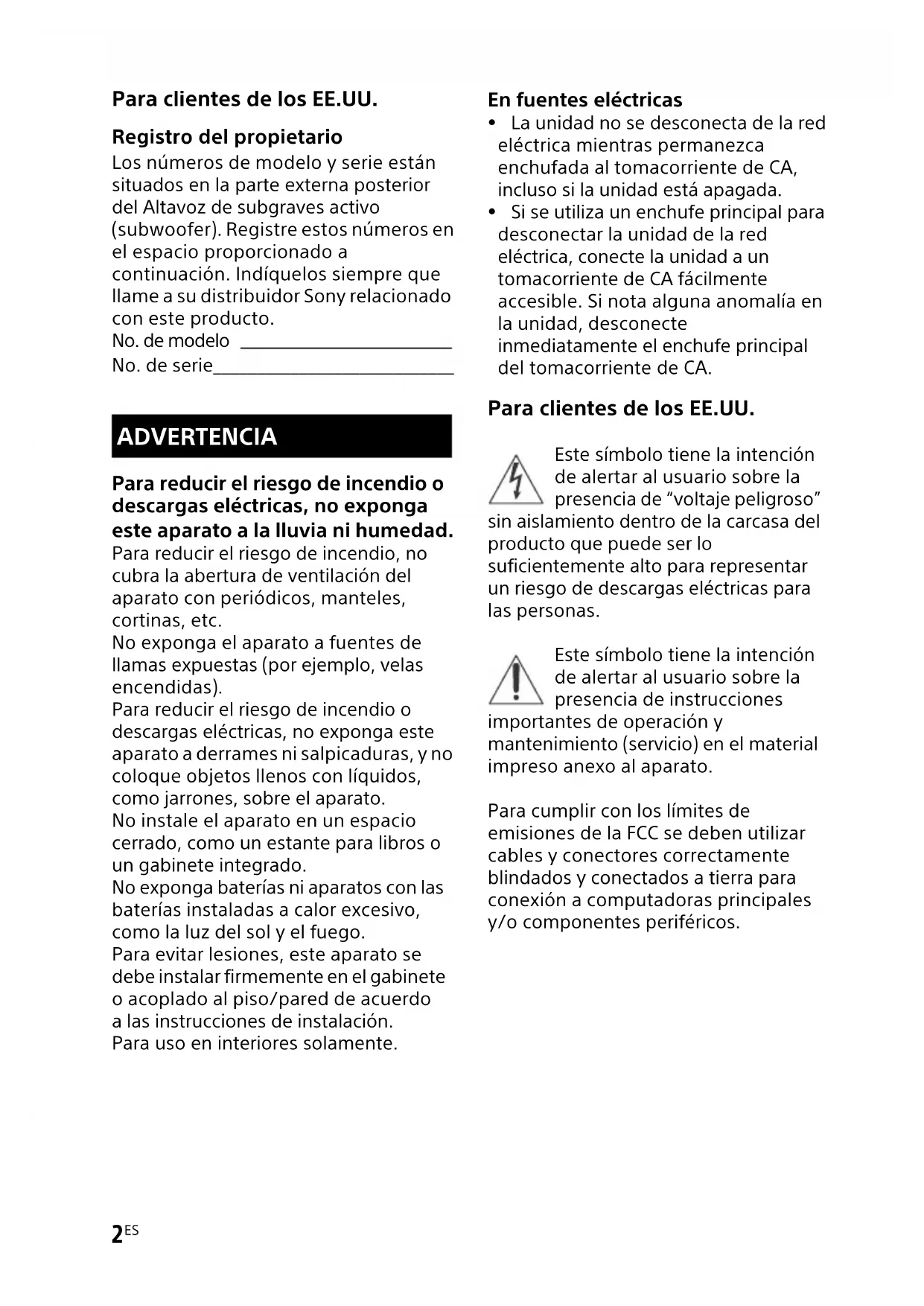

Para clientes de los EE. UU.

Registro del propietario

Los nombres de modelo y número de serie están situados en la parte externa posterior del altavoz de subgraves activo (subwoofer). Registre estos nombres en el espacio proporcionado a continuación. Indíquelos siempre que llame a su distribuidor Sony relacionado con este producto. No. de modelo: ____ No. de serie: ____

ADVERTENCIA

Para reducir el riesgo de incendio o descargas eléctricas, no exponga este aparato a la lluvia ni a la humedad.

Para reducir el riesgo de incendio, no cubra la abertura de ventilación del aparato con periódicos, manteles, cortinas, etc.

No exponga el aparato a fuentes de llamas expuestas (por ejemplo, velas encendidas).

Para reducir el riesgo de incendio o descargas eléctricas, no exponga este aparato a derrames ni salpicaduras, y no coloque objetos llenos con líquidos, como jarrones, sobre el aparato.

No instale el aparato en un espacio cerrado, como un estante para libros o un gabinete integrado.

No exponga baterías ni aparatos con las baterías instaladas a calor excesivo, como la luz del sol y el fuego.

Para evitar lesiones, este aparato se debe instalar firmemente en el gabinete o acoplado al piso/pared (de acuerdo con las instrucciones de instalación).

Para uso en interiores solamente.

En fuentes eléctricas

• La unidad no se desconecta de la red eléctrica mientras permanezca enchufada al tomacorriente de CA, incluso si la unidad está apagada.
• Si se utiliza un enchufe principal para desconectar la unidad de la red eléctrica, conecte la unidad a un tomacorriente de CA fácilmente accesible. Si nota una anomalía en la unidad, desconecte inmediatamente el enchufe principal del tomacorriente de CA.

Para clientes de los EE. UU.

Este símbolo tiene la intención de alertar al usuario sobre la presencia de "voltaje peligroso"

sin aislamiento dentro de la carcasa del producto que pueda ser lo suficientemente alto para representar un riesgo de descargas eléctricas para las personas.

Este símbolo tiene la intención de alertar al usuario sobre la presencia de instrucciones

importantes de operación y mantenimiento (servicio) en el material impreso anexo al aparato.

Para cumplir con los límites de emisiones de la FCC se deben utilizar cables y conectores correctamente blindados y conectados a tierra para conexión a computadoras principales y/o componentes periféricos.

NOTA:

Este equipo ha sido probado y se comprobó que cumple con los límites para un dispositivo digital Clase B, en conformidad con la Parte 15 de las Normas de la FCC. Estos límites están diseñados para proporcionar protección razonable contra interferencia negativa en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencia negativa a las radiocomunicaciones. Sin embargo, no hay garantía de que no ocurra interferencia en una instalación en particular. Si este equipo causa interferencia negativa a la recepción de radio o televisión, lo cual puede determinarse apagando y encendiendo el equipo, se le exhorta al usuario a tratar de corregir la interferencia realizando una o más de las siguientes acciones:

• Reoriente o reubique la antena receptora.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo en un tomacorriente de un circuito diferente al que está conectado el receptor.
• Para obtener suministro, consulte al distribuidor o a un técnico de radio/TV calificado.

PRECAUCIÓN

Se le advierte que cualquier cambio o modificación no aprobada expresamente en este manual podrá invalidar su permiso para operar este equipo.

Este equipo no se debe colocar ni operar en conjunto con ninguna otra antena o transmisor.

Este equipo cumple con los límites de exposición a la radiación de la FCC definidos para un ambiente no controlado y cumple con los lineamientos de exposición a radiofrecuencia (RF) de la FCC. Este equipo tiene niveles muy bajos de energía de RF que se considera cumplen sin que se requiera una evaluación de exposición máxima permisible (MPE).

Instrucciones importantes de seguridad

1) Lea estas instrucciones. 2) Guarde estas instrucciones. 3) Preste atención a todas las advertencias. 4) Siga todas las instrucciones. 5) No utilice este aparato cerca del agua. 6) Limpie únicamente con un trapo seco. 7) No bloquee ninguna abertura de ventilación. Instale de acuerdo a las instrucciones del fabricante. 8) No instale cerca de ninguna fuente de calor como radiadores, registros de calor, estufas u otros aparatos (incluyendo amplificadores) que produzcan calor. 9) No deje sin efecto el propósito de seguridad del enchufe polarizado o de tipo con conexión a tierra. Un enchufe polarizado tiene dos hojas, una más ancha que la otra. Un enchufe de tipo con conexión a tierra tiene dos hojas y una tercera clavija con conexión a tierra. La hoja ancha o la tercera clavija se proporcionan para su seguridad. Si el enchufe proporcionado no entra en su tomacorriente, consulte a un electricista para que reemplace el tomacorriente obsoleto. 10) Proteja el cable de alimentación para evitar pisarlo o aplastarlo especialmente en los enchufes, receptáculos de tomas múltiples y en el lugar por donde salen del aparato.

11) Utilice únicamente aditamentos/accesorios especificados por el fabricante. 12) Utilice únicamente con el carrito, plataforma, trípode, soporte o mesa especificados por el fabricante, o vendida con el aparato. Cuando utilice un carrito, tenga precaución al moverlo junto con el aparato para evitar lesiones provocadas por una volcadura.

13) Desenchufe este aparato durante tormentas eléctricas o cuando no se utilice por períodos de tiempo prolongados. 14) Remita todo servicio a personal de servicio calificado. Este aparato requiere servicio si se daña de alguna manera, como por ejemplo si se dañó un cable o enchufe eléctrico, si se derramó líquido o cayeron objetos dentro del aparato, si el aparato se expuso a lluvia o humedad, si no opera correctamente o si se dejó caer.

Para clientes de Canadá

Se deben utilizar cables y conectores correctamente blindados y conectados a tierra para conexión a computadoras principales y/o componentes periféricos.

Este dispositivo cumple con las normas industriales canadienses RSS de exención de licencias.

La operación está sujeta a las siguientes dos condiciones:

(1) Este dispositivo no puede causar interferencias; y

(2) Este dispositivo debe aceptar cualquier interferencia, entre las que se incluyen interferencias que pueden causar la operación no deseada del dispositivo.

Este equipo cumple con los límites de exposición a la radiación de la IC definidos para un entorno no controlado y cumple con la RSS-102 de las normas de exposición a radiofrecuencia (RF) de la IC.

Este equipo tiene niveles muy bajos de energía de RF que se considera seguro sin que se requiera una evaluación de exposición máxima permisible (MPE). Sin embargo, convendría instalar y operar este equipo manteniendo el radiador a una distancia de al menos 20 cm o más del cuerpo de la persona.

Derechos de autor y marcas registradas

• Este sistema cuenta con Dolby* Digital.
• Fabricado con la autorización de Dolby Laboratories. Dolby y el símbolo de doble D son marcas comerciales de Dolby Laboratories.
• La marca mundial y los logos de BLUETOOTH® son marcas comerciales registradas propiedad de Bluetooth SIG, Inc. y cualquier uso de dichas marcas por parte de Sony Corporation es bajo licencia. Otras marcas registradas y nombres comerciales son propiedad de sus respectivos propietarios.
• Los términos HDMI y HDMI High-Definition Multimedia Interface, y el logotipo de HDMI son marcas comerciales o marcas comerciales registradas de HDMI Licensing Administrator, Inc. en los Estados Unidos y otros países.
• N-Mark es una marca registrada o marca comercial registrada del NFC Forum, Inc., en los Estados Unidos y en otros países.
• Android™ es una marca comercial de Google LLC.
• Google Play es una marca comercial de Google LLC.
• Tecnología de codificación de audio MPEG Layer-3 y patentes con licencia de Fraunhofer IIS y Thomson.
• Windows Media es una marca comercial registrada o marca registrada de Microsoft Corporation en los Estados Unidos y/o en otros países.
• Este producto está protegido por ciertos derechos de propiedad intelectual de Microsoft Corporation. El uso o distribución de dicha Tecnología fuera de este producto está prohibido sin una licencia de Microsoft o de una subsidiaria autorizada de Microsoft.
• "BRAVIA" es una marca registrada de Sony Corporation.
• "ClearAudio+" es una marca registrada de Sony Corporation.
• "PlayStation" es una marca comercial registrada de Sony Computer Entertainment Inc.
• Apple, iPhone, iPod y iPod touch son marcas comerciales de Apple Inc., registradas en Estados Unidos y otros países.

El uso de la insignia Made for Apple significa que un accesorio ha sido diseñado para conectarse específicamente al producto o a los Productos Apple identificados en la insignia, y ha sido certificado por el fabricante de que cumple las normas de rendimiento de Apple. Apple no se hace responsable por el funcionamiento de este dispositivo ni por su cumplimiento con normas de seguridad y regulatorias.

Modelos de iPhone/iPod compatibles

Los modelos de iPhone/iPod compatibles son los siguientes. Actualice su iPhone/iPod con el software más reciente antes de utilizarlo con el sistema.

Fabricado para:

• iPhone 6s/iPhone 6s Plus/iPhone 6/ iPhone 6 Plus/iPhone 5s/iPhone 5c/ iPhone 5
• iPod touch (6a generación)/ iPod touch (5a generación)
• Otros nombres de sistemas y productos son generalmente marcas registradas o marcas comerciales registradas de los fabricantes. Las marcas ™ y ® no están indicadas en este documento.

Acerca de este Manual de Instrucciones

• Este Manual de Instrucciones describe los controles del control remoto. Alternativamente, puede usar las opciones de control para seleccionar los controles para el altavoz y los subgraves.
• Alternativamente, puede usar las opciones de control para seleccionar los controles para el subwoofer.
• Alternativamente, puede usar las opciones de control para seleccionar los controles del subwoofer.
• Alternativamente, puede usar las opciones de control para seleccionar los controles del subwoofer.
• Alternativamente, puede usar las opciones de control para seleccionar los controles del subwoofer.
• Alternativamente, puede usar las opciones de control para seleccionar los controles del subwoofer.
• Alternativamente, puede usar las opciones de control para seleccionar los controles del subwoofer.
• Alternativamente, puede usar las opciones de control para seleccionar los controles del subwoofer.
• Alternativamente, puede usar las opciones de control para seleccionar los controles del subwoofer.
• Algunas ilustraciones se presentan como dibujos conceptuales, y pueden ser diferentes de los productos reales.
• El ajuste predeterminado está subrayado.
• El texto enmarcado con comillas ("--") aparece en la pantalla del panel frontal.

Contenidos

Conexión → Guía de inicio (documento independiente)

Acerca de este Manual de Instrucciones 6

Guía para partes y controles ..... 8

Escuchar

Escuchar sonido de los dispositivos conectados .... 12

Cómo escuchar música desde un dispositivo USB 13

Ajustes de sonido

Cómo disfrutar de los efectos de sonido 14

Funciones BLUETOOTH

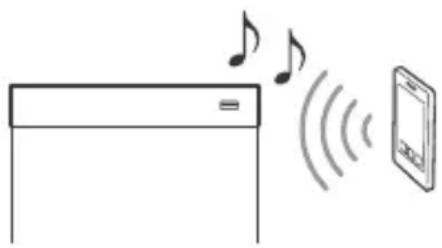

Cómo escuchar música desde un dispositivo BLUETOOTH 15

Cómo controlar el sistema con un smartphone o una tableta (Sony | Music Center) 17

Configuraciones y ajustes

Cómo utilizar la pantalla de configuración 18

Otras unidades

Utilizar la función Control para HDMI 21

Uso de la referencia Sync de "BRAVIA" 22

Ahorro de energía en el modo en espera 23

Montar el panel de altavoces y los de altavoces de sonido envolvente 23

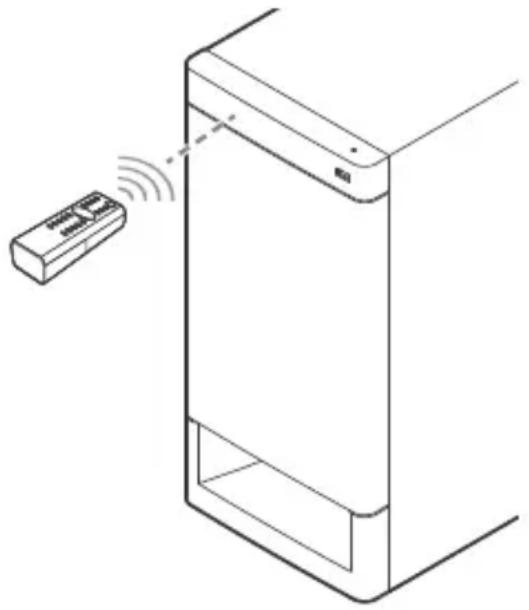

Operar el sistema utilizando el control remoto 25

Ajustar el volumen del Altavoz de subgraves activo (subwoofer) 25

Información adicional

Precauciones 25

Localización y corrección de fallas 26

Tipos de archivos reproducibles 31

Formatos de audio soportados 32

Especificaciones 32

Sobre las conexiones BLUETOOTH 34

Guía para partes y controles

Para obtener más información, consulte las páginas indicadas entre paréntesis.

Altavoz de subgraves activo (subwoofer)

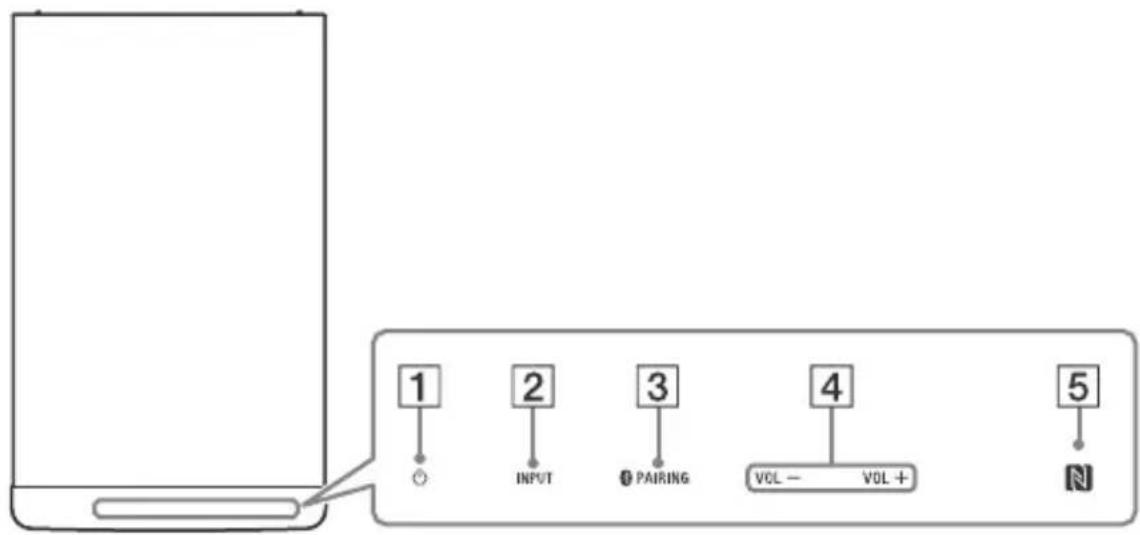

Panel superior

1 Tecla táctil (encender): enciende el sistema o lo pone en modo de espera. 2 Tecla táctil INPUT: selecciona el dispositivo que desea utilizar. 3 Tecla táctil PAIRING. 4 Tecla táctil VOL (volumen) +/-

5 (N-Mark) (página 16)

Coloque el dispositivo compatible con NFC cerca de esta indicación para activar la función NFC.

Acerca de las teclas táctiles

Las teclas táctiles funcionan cuando se tocan ligeramente. No las presione con demasiada fuerza.

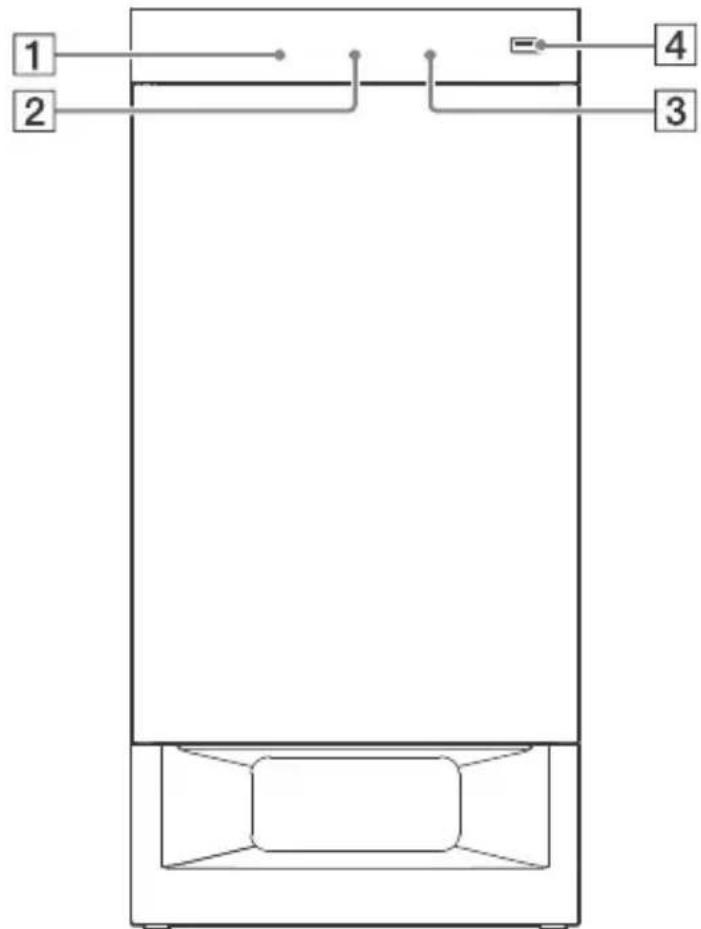

Panel frontal

1 Sensor del control remoto (página 25) 2 Pantalla del panel frontal 3 Indicador LED azul Muestra el estado de BLUETOOTH del siguiente modo.

Durante el emparejamento de BLUETOOTH	Destella<rápidamente
El sistema estáintentando connectarsea un dispositivoBLUETOOTH	Destellos
El Sistema haestablecido conexióncon un dispositivoBLUETOOTH	Encendido

4 Puerto (USB) (página 13)

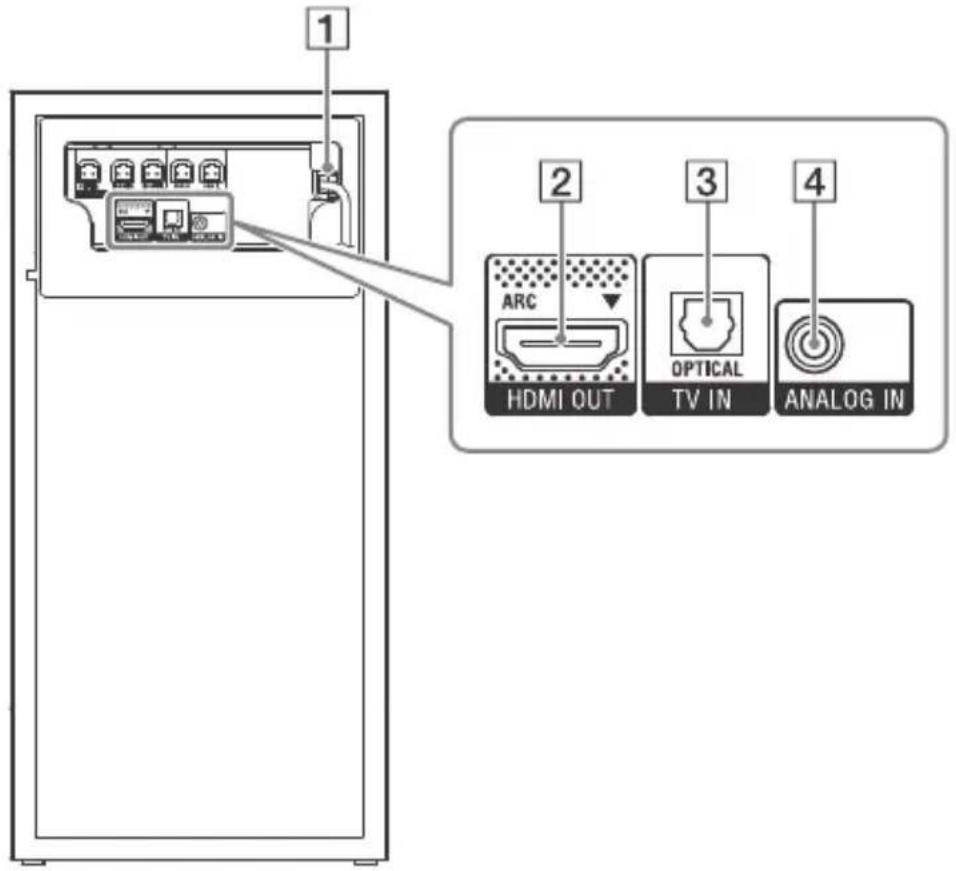

Panel trasero

1 Cable de alimentación de CA 3 Toma TV IN (OPTICAL) 2 Toma HDMI OUT (ARC) 4 Toma ANALOG IN

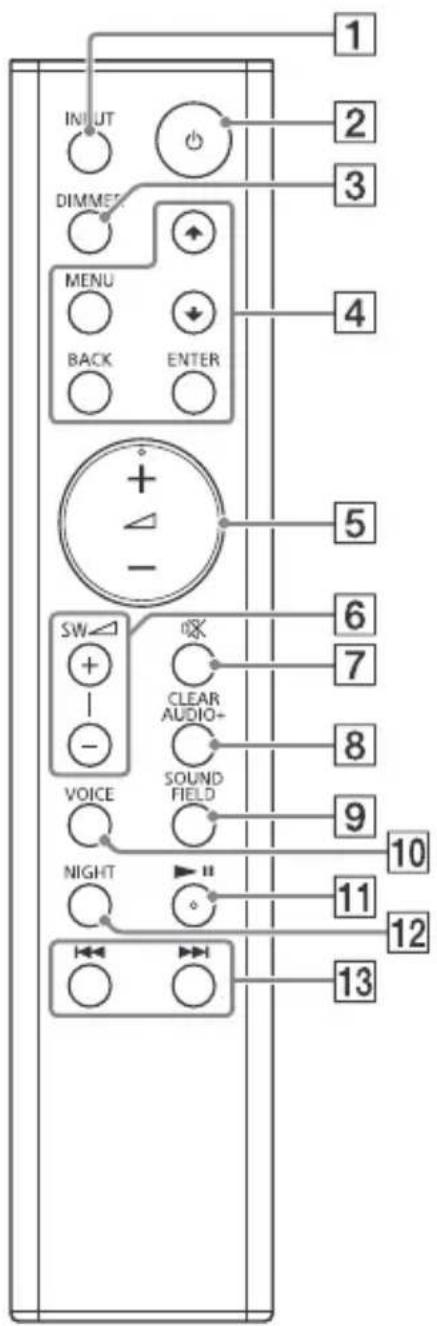

Control remoto

1 INPUT (página 12)

2 (encender)

Enciende el sistema o lo ajusta en el modo de espera.

3 DIMMER

Ajusta el brillo de la pantalla del panel frontal.

"BRIGHT" → "DARK" → "OFF"

• La pantalla del panel frontal se apaga al seleccionar "OFF". Se enciende automáticamente al presionar cualquier botón y se vuelve a apagar si no opera el sistema durante unos segundos. Sin embargo, en algunos casos, es posible que la pantalla del panel frontal no se apague. En este caso, el brillo de la pantalla del panel frontal es el mismo que "DARK".

4 MENÚ

Enciende/apaga el menú en la pantalla del panel frontal.

Selecciona los elementos del menú.

ENTER

Introduce la selección.

BACK

Regresa a la pantalla anterior. Detiene la reproducción del USB.

5 (volumen) / -

Ajusta el volumen.

SW (volumen del altavoz de subgraves activo (subwoofer)) + / - (página 25)

Ajusta el volumen de los sonidos graves.

7 (silenciado)

Suspende el sonido temporalmente.

8 CLEARAUDIO+

Selecciona automáticamente el ajuste adecuado de sonido para la fuente de sonido.

9 SOUND FIELD (página 14)

Selección de un modo de sonido.

10 VOICE (página 14)

11 ▷ (reproducir/pausa)

Pone en pausa o reanuda la reproducción.

12 NIGHT (página 14) 13 I/ (anterior/siguiente/retroceso/avance rápido)

Presione para seleccionar la pista o archivo anterior/siguiente.

Presione hacia abajo para buscar hacia delante o hacia atrás.

• Los botones ▷ y + tienen un punto táctil. Use el punto táctil como referencia cuando opere el control remoto.

Escuchar

Escuchar sonido de los dispositivos conectados

Presione repetidamente INPUT.

Cuando se presiona INPUT una vez, el dispositivo actual aparece en la pantalla del panel frontal y posteriormente, cada vez que se presiona INPUT, el dispositivo cambia cíclicamente de la suma vista.

"TV" → "ANALOG" → "BT" → "USB"

"TV"

Dispositivo (TV, etc.) que está conectado a la toma TV IN (OPTICAL) o a un TV compatible con la función de canal de retorno de audio que está conectado a la toma HDMI OUT (ARC)

"ANALOG"

Dispositivo (reproductor de medios digitales, etc.) que está conectado a la toma ANALOG IN

"BT"

Dispositivo BLUETOOTH que soporta A2DP (página 15)

"USB"

Dispositivo USB que está conectado al puerto (USB) (página 13)

Cómo escuchar música desde un dispositivo USB

Puede reproducir archivos de música en un dispositivo USB conectado.

Para temas de archivos reproducibles, consulte "Tipos de archivos reproducibles" (página 31).

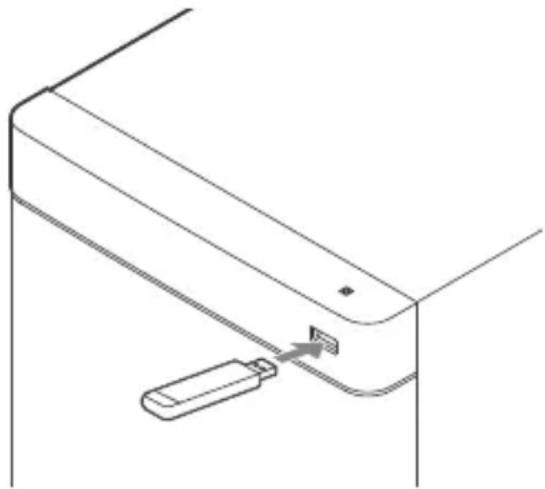

1 Conecte el dispositivo USB al puerto (USB).

Consulte el Manual de Instrucciones del dispositivo USB antes de hacer la conexión.

2 Presione repetidamente INPUT para seleccionar "USB".

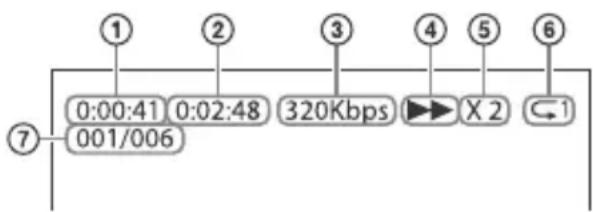

Aparecerá la lista de contenidos USB en la pantalla del TV.

3 Presione / para seleccionar el contenido que desea, luego presione ENTER.

Se inicia la reproducción del contenido seleccionado.

4 Ajuste el volumen.

• Ajuste el volumen del sistema pulsando Δ + / -
• Ajuste el volumen del altavoz de subgraves activo (subwoofer) pulsando SW Δ + / -

Nota

No quite el dispositivo USB cuando está en configuración. Para evitar corrupción de datos o daño del dispositivo USB, apague el sistema antes de quitar el dispositivo USB.

Información del dispositivo USB en la pantalla del TV

① Tiempo de reproducción ② Tiempo de reproducción total ③ Tasa de bits ④ Estado de la reproducción ⑤ Velocidad de retroceso/avance rápido ⑥ Repetir estado de reproducción ⑦ Índice de archivos seleccionado/archivos totales en la carpeta

Notas

• En función de la fuente que se reproduzca, puede que no se muestre alguna información.
• En función del modo de reproducción, la información mostrada puede ser diferente.

Ajustes de sonido

Cómo disfrutar de los efectos de sonido

Puede disfrutar fácilmente de campos de sonido preprogramados que están hechos a la medida para diferentes temas de fuentes de sonido.

Selección del campo de sonido

Presione repetidamente SOUND FIELD hasta que el camino de sonido que desea aparezca en la pantalla del panel frontal.

"CLEARAUDIO+"

Puede disfrutar del sonido con el camino de sonido recomendado de Sony. El camino de sonido se optimiza automáticamente de acuerdo con el contenido de reproducción y la dirección.

"MOVIE"

Los sonidos se reproducen con efectos envolventes y son realistas y potentes, lo que los hace adecuados para películas.

"MUSIC"

Los efectos de sonido han sido optimizados para escuchar música.

"SPORTS"

Los comentarios se escuchan de forma clara, se pueden escuchar los ánimos de los aficionados de fondo y los sonidos son realistas.

"GAME"

Los sonidos son potentes y realistas, adecuados para la reproducción de juegos.

"STANDARD"

Sonido que se corresponde con todas las fuentes.

Consejo

También puede presionar CLEARAUDIO+ para seleccionar "CLEARAUDIO+".

Uso de la función de modo Noche

Esta función resulta útil cuando se ven películas a altas horas de la noche. Podrá escuchar los diálogos de forma clara incluso con un nivel de volumen bajo.

Presione NIGHT para seleccionar "N.ON".

Para desactivar la función del modo Noche, presione NIGHT para seleccionar "N.OFF".

Uso de la función Voz clara

Esta función mejora la claridad de los diálogos.

• "UP OFF": La función Voz clara está apagada.
• "UP 1": Se mejora el rango de los diálogos.
• "UP 2": Se mejora el rango de los diálogos y se amplifican las partes del rango difíciles de escuchar para las personas mayores.

Función BLUETOOTH

Cómo escuchar música desde un dispositivo BLUETOOTH

Cómo emparejar este sistema con un dispositivo BLUETOOTH

El emparejamiento es una operación en donde los dispositivos BLUETOOTH se registran uno con otro por adelantado. Una vez que se realiza esta operación, no es necesario volverla a realizar.

1 Coloque el dispositivo BLUETOOTH a 1 metro (3,3 pies) del Altavoz de subgraves activo (subwoofer). 2 Presione PAIRING en el Altavoz de subgraves activo (subwoofer).

El indicador LED azul parpadea rápidamente durante el emparejamiento por BLUETOOTH.

3 Encienda la función BLUETOOTH y antes de seleccionar "HT-RT3", búsquelo en el dispositivo BLUETOOTH.

Realice este paso antes de que pasen 5 horas, de lo contrario se cancelará el modo de emparejamiento.

Cuando se establezca la conexión BLUETOOTH, el indicador LED azul se iluminará.

Notas

-Si el dispositivo BLUETOOTH requiere una clave de acceso, ingrese "0000". Es posible que la clave de acceso se llame "Código de acceso", "Código PIN", "Número PIN" o "Contraseña". - Puede emparejar hasta 9 dispositivos BLUETOOTH. Si empareja un décimo dispositivo BLUETOOTH, el dispositivo conectado menos recientemente será reemplazado por el nuevo.

Cómo escuchar música desde un dispositivo emparejado

1 Active la función BLUETOOTH del dispositivo emparejado. 2 Presione repetidamente INPUT para seleccionar "BT".

El sistema se volverá a conectar automáticamente al dispositivo BLUETOOTH que estaba conectado más recientemente. Cuando se establezca la conexión BLUETOOTH, el indicador LED azul se iluminará.

3 Inicie la reproducción en el dispositivo BLUETOOTH. 4 Ajuste el volumen.

• Ajuste el volumen del dispositivo BLUETOOTH.
• Ajuste el volumen del sistema pulsando Δ + / -
• Ajuste el volumen del altavoz de subgraves activo (subwoofer) pulsando SW Δ + / -

Notas

• Una vez que el sistema y el dispositivo BLUETOOTH estén conectados, podrá controlar la reproducción presionando y />.
• Puede conectarse al sistema desde un dispositivo BLUETOOTH emparejado incluso cuando el sistema se encuentra en modo de espera, siempre que haya configurado la función "BTSTB" como "ON" (página 20).
• La reproducción de audio en este sistema se puede demorar a partir del dispositivo BLUETOOTH debido a las características de la tecnología inalámbrica BLUETOOTH.

Consejo

Puede habilitar o inhabilitar el códec AAC desde el dispositivo BLUETOOTH (página 20).

Para deseleccionar el dispositivo BLUETOOTH

Lleve a cabo cualquiera de las siguientes acciones.

• Presione PAIRING en el altavoz de subgraves activo (subwoofer) nuevamente.
• Inhabilite la función BLUETOOTH en el dispositivo BLUETOOTH.
• Apague el sistema o el dispositivo BLUETOOTH.

Conexión a un dispositivo remoto mediante la función de un solo toque (NFC)

NFC (comunicación de campo cercano) es una tecnología que habilita la comunicación inalámbrica de corto alcance entre diversos dispositivos. Al mantener un dispositivo remoto compatible con NFC cerca de la N-Mark en el altavoz de subgraves activo (subwoofer), el sistema y el dispositivo remoto procederán a completar el emparejamiento y la conexión BLUETOOTH automáticamente.

Dispositivos remotos compatibles: Dispositivos remotos con una etiqueta NFC integrada

(Sistema operativo: Android 2.3.3 o posterior, excluyendo Android 3.x)

Notas

• El sistema solo puede reconocer y conectarse con un dispositivo remoto compatible con NFC a la vez.
• Dependiendo de su dispositivo remoto, es posible que necesite realizar las siguientes acciones en su dispositivo remoto por adelantado.

Active la función NFC. Para más detalles, consulte el Manual de Instrucciones del dispositivo remoto. - Si su dispositivo remoto tiene una versión de sistema operativo anterior a Android 4.1.x, descargue e inicie la aplicación "NFC Easy Connect". "NFC Easy Connect" es una aplicación gratuita para los dispositivos remotos con Android que se puede obtener en Google PlayTM. (Es posible que la aplicación no esté disponible en algunos países y regiones.)

1 Mantenga el dispositivo remoto cerca de la N-Mark en el Altavoz de subgraves activo (subwoofer) hasta que el dispositivo remoto vibre.

Siga las instrucciones en pantalla mostradas en el dispositivo remoto y complete el procedimiento de conexión BLUETOOTH.

Cuando se establezca la conexión BLUETOOTH, el indicador LED azul se iluminará.

2 Inicie la reproducción de la fuente de audio en el dispositivo remoto.

Para más detalles acerca de las operaciones de reproducción, consulte el Manual de Instrucciones del dispositivo remoto.

3 Ajuste el volumen.

• Ajuste el volumen del dispositivo BLUETOOTH.
• Ajuste el volumen del sistema pulsando + / -
• Ajuste el volumen del Altavoz de subgraves activo (subwoofer) pulsando SW Δ + / - .

Consejo

Si falla el emparejamiento y la conexión BLUETOOTH, haga lo siguiente.

• Mantenga el dispositivo remoto cerca de la N-Mark en el Altavoz de subgraves activo (subwoofer) nuevamente.
• Quite la funda del dispositivo remoto en caso de que se esté utilizando una funda para dispositivo remoto disponible comercialmente.
• Vuelva a iniciar la aplicación "NFC Easy Connect".

Detener la reproducción con la función de un solo toque

Mantenga el dispositivo remoto cerca de la N-Mark en el Altavoz de subgraves activo (subwoofer); nuevamente.

Cómo controlar el sistema con un smartphone o una tableta (Sony | Music Center)

Sony | Music Center es una aplicación para controlar dispositivos de audio

Sony compatibles utilizando un dispositivo móvil, tal como un smartphone o una tableta.

Para más detalles acerca de Sony | Music Center, consulte la siguiente URL: http://www.sony.net/smcqa/

Sony | Music Center le permite:

• Sony | Music Center utiliza la función BLUETOOTH del sistema.
• Lo que pueda controlar con Sony | Music Center varía dependiendo del dispositivo conectado. Es posible que las especificaciones y el diseño de la aplicación cambien sin previo aviso.

Uso de Sony | Music Center

1. Descargue la aplicación Sony | Music Center en el dispositivo móvil. 2. Conecte el sistema y el dispositivo móvil con la conexión BLUETOOTH (página 15). 3. Inicie Sony | Music Center. 4. Úselo siguiendo la pantalla de Sony | Music Center.

Nota

Utilice la versión más reciente de Sony | Music Center.

Configuraciones y ajustes

Cómo utilizar la pantalla de configuración

Puede ajustar los siguientes elementos con el menú.

Sus ajustes se conservarán incluso cuando desconecte el cable de alimentación de CA.

Presione MENU para encender el menú en la pantalla del panel frontal. 2. Presione repetidamente BACK/+/ENTER para seleccionar el elemento y presione ENTER para seleccionar el ajuste deseado. 3. Presione MENU para apagar el sistema.

Lista de menús

Los ajustes predeterminados están subrayados.

Elementos del menu Función
"LVL>" (Nivel)	"SUR.L"/"SUR.R" (Nivel del altovoz de sonido envolvente izquierdo/derecho)	"0.0 dB": Ajuste el nivel de sonido de los altavoces de sonido envolvente desde-6.0 dB hasta+6.0 dB (intervalos de 0,5 dB). Nota Asegúrese deaabstar "TTONE" en "ON"para facilitar el ajuste.
	"ATT" (Configuraciones de atenuación - Analógico)	Es possible que se produca distorsión al escuchar un dispositivo connectado a la toma ANALOG IN. Puede evitar la distorsión atenuando el nivel de entrada en el sistema. ·"ON": Atenúa el nivel de entrada. El nivel de salute disminuirá en este ajuste. ·"OFF": Nivel de entrada normal.
	"DRC" (Control del rango dinámico)	Átil para disfrutar depelículas a un volumen de sonido bajo. Se aplica DRC a fuentes Dolby Digital. ·"ON": Comprime el sonido en función de la información incluida en los contentsidos. ·"OFF": El sonido no se comprime.
	"TTONE" (Tono de prueba)	·"ON": El tono de prueba sale de cada uno de los altavoces en secuencia. ·"OFF": Apaga el tono de prueba.
Elementos del menú Función
"SPK>" (Altavoz)	"PLACE" (Colocación del altavoz)	"STDRD": Seleectione este ajuste si instala el panel de altavocés y los de altavocés de sonido envolvente en la posición estándar. "FRONT": Seleectione este ajuste si instala el panel de altavocés y los de altavocés de sonido envolvente en posición frontal.
	"SUR.L"/"SUR.R" (Distancia del altavoz de sonido envolvente izquierdo/derecho)	"3.0 M": Ajusta la distancia desde la posición de asiento a los altavocés de sonido envolvente de 1,0 metro (3,3 pies) a 6,0 metros (19,7 pies).
"AUD>" (Audio)	"DUAL" (Mono dual)	Puede disfrutar de sonido de transmisión multiplex cuando elsystema recibe una senal de transmisión multiplex Dolby Digital. "M/S": Se escuchará sonido combinado de los idiomas principal y secundario. "MAIN": Se escuchará el sonido del idioma principal. "SUB": Se escuchará el sonido del idioma secundario.
	"TV AU" (Audio TV)	"AUTO": Seleectione este ajuste cuando elsystema se conecte a una toma HDMI (ARC) de un TV con un cable HDMI. "OPT": Seleectione este ajuste cuando elsystema se conecte a un TV con el cable optical digital.
	"EFCT" (Efcto de sonido)	"ON": Se reproduce el sonido del campo de sonido selectionado. Se recomienda utiliser este ajuste. "OFF": La fuente de entrada se mezcla para 2 canales.
	"STRM" (Transmisión)	Muestra la información actual de la transmisión de audio. Visite la网页 32 para Obtener information sobre los formatos de audio soportados.
"HDMI>" "CTRL"	(Control para HDMI)	"ON": Está habitada la functión Control para HDMI. Los dispositivos connectados con un cable HDMI pueda controlarse entre sí. "OFF": Apagado.
	"TVSTB" (Modo de espera vinculado al TV)	Esta functión está disponible cuando se ajusta "CTRL" en "ON". "AUTO": Si la entrada del systema es "TV", el systema se apaga automatistically cuando apaga el TV. "ON": El(systema se apaga automatistically cuando se apaga el TV, con independencia de la entrada. "OFF": El(systema no se apaga cuando apaga el TV.
	"COLOR" (Color HDMI)	"AUTO": Detecta automatistically el tipo de dispositivo externo y cambia a la configuración de color de coincidencia. "YCBCR": Produce senales de video YCBCR. "RGB": Senales de video con salidas RGB.
Elementos del menu Función
"BT >" (BLUETOOTH)	"BTAAC" (Codificación avanzada de audio aGORITH de BLUETOOTH)	Puede selectionar si el sistema utilizes o no AAC a temas de BLUETOOTH. · "ON": Active el códec AAC. · "OFF": Desactive el códec AAC.
		Si cambia la configuración "BTAAC" cuando se conecta un dispositivo BLUETOOTH, la configuración del codec se refleja únicamente antes de lasuma de conexión.
	"BTSTB" (Modo en espera BLUETOOTH)	Cuando el sistemas tiene information de conexión, este seswanae encontrar en modo en espera BLUETOOTH incluso cuando se apaga. · "ON": Se habilita el modo en espera BLUETOOTH. · "OFF": Se desactiva el modo en espera BLUETOOTH.
	"INFO" (Información del dispositivo BLUETOOTH)	El nombre del dispositivo BLUETOOTH y la direccion del dispositivo aparecen en la pantalla del panel frontal. Aparece "NO DEVICE" si el Sistema no está connectado a un dispositivo BLUETOOTH.
"USB >" "REPT"	(Moto de reproducción)	· "NONE": Reproduce todas las pistas. · "ONE": Repite una pista. · "FLDER": Repite todas las pistas de una carpeta. · "RANDOMM": Repite todas las pistas de una carpeta enorden aleatorio. · "ALL": Repite todas las pistas.
"SYS >" (Sistema)	"ASTBY" (Modo en espera automatístico)	· "ON": Activar la funciona en espera automatística. Cuando no se opera el sistema durante aproximamente 20 microtos, el sistemaenta automatística en el modo en espera. · "OFF": Apagado.
	"VER" (Version)	La información sobre la version de firmware actual aparece en la pantalla del panel frontal.

Otras unidades

Utilizar la función Control para HDMI

La conexión de un dispositivo como un TV o un reproductor de Blu-ray Disc compatible con la referencia Control para HDMI* mediante un cable HDMI (Cable HDMI de alta velocidad con Ethernet, no incluido) le permite operar el dispositivo de forma sencilla mediante un control remoto de TV.

Los siguientes sistemas se pueden usar con la función Control para HDMI.

• Función de apagado del sistema
• Función de control de audio del sistema
• Canal de retorno de audio
• Función de reproducción con un solo toque
• El Control para HDMI es una función realizada por CEC (Consumer Electronics Control, Control de Electrónica de Consumo) que permite a los dispositivos HDMI (Interfaz Multimedia de Alta Definición) controlarse los unos a los otros.

Nota

Estas funciones pueden funcionar con dispositivos distintos a los fabricados por Sony, pero su operación no está garantizada.

Preparar el uso de la función de Control para HDMI

Ajustar "HDMI> - CTRL" del sistema en la posición "ON" (página 19). El ajuste predeterminado es "ON".

Habilitar los ajustes de la función Control para HDMI para el TV y otros dispositivos conectados al sistema.

Consejo

Si activa la función Control para HDMI (sync "BRAVIA") cuando utilice un TV fabricado por Sony, se activa también automáticamente la función Control para HDMI del sistema. Cuando los ajustes se han completado, aparece "DONE" en la pantalla del panel frontal.

Función de apagado del sistema

Al apagar el TV, el sistema se apagará automáticamente.

Ajustar "HDMI> - TVSTB" del sistema en la posición "ON" o "AUTO" (página 19). El ajuste predeterminado es "AUTO".

Función de control de audio del sistema

Si enciende el sistema y luego ve la TV, el sonido del TV se escuchará desde los altavoces del sistema. El volumen del sistema se puede ajustar con el control remoto del TV.

Si el sonido del TV se escuchó desde los altavoces del sistema la última vez que vio la TV, el sistema se encenderá automáticamente cuando vuelva a encender el TV.

Las operaciones también pueden realizarse desde el menú del TV. Para más detalles, consulte el Manual de Instrucciones de su TV.

Notas

• El sonido únicamente sale del TV si se selecciona otra entrada distinta a la de "TV" al utilizar la función Imagen Doble en el TV. Al desactivar la función Imagen Doble, el sonido se escucha desde el sistema.
• El número del nivel de volumen del sistema se muestra en la pantalla del TV dependiendo del TV. Es posible que el número de volumen en el TV difiera del número de la pantalla del panel frontal del sistema.
• En función de los ajustes del TV, la función de control de audio del sistema puede no estar disponible. Para más detalles, consulte el Manual de Instrucciones de su TV.

Canal de retorno de audio

Si el sistema está conectado a una toma HDMI IN del TV compatible con el Canal de retorno de audio, puede escuchar el sonido del TV desde los altavoces del sistema sin conectar un cable óptico digital.

En el sistema, seleccione "AUD > " - "TV AU" en la posición "AUTO" (página 19). El ajuste predeterminado es "AUTO".

Nota

Si el TV no es compatible con el Canal de retorno de audio, es necesario conectar un cable óptico digital (Diríjase a la Guía de inicio proporcionada).

Función de reproducción con un solo toque

Cuando reproduzca contenido en un dispositivo (reproductor de Blu-ray Disc, "PlayStation4", etc.) conectado al TV, el sistema y el TV se encienden automáticamente, la entrada del sistema conmuta a la entrada para el TV y el sonido sale de los altavoces del sistema.

Notas

• Si el sonido del TV salió de los altavoces de este la última vez que vio el TV, el sistema no se enciende y el sonido y la imagen salen del TV incluso cuando se reproducen contenidos del dispositivo.
• En función del TV, la parte inicial del contenido que se está reproduciendo puede no reproducirse correctamente.

Uso de la función Sync de "BRAVIA"

Además de la función Control para HDMI, también puede usar la función sync de "BRAVIA" con los dispositivos compatibles.

• Función Selección de escena

Nota

Esta función es una función patentada de Sony. Esta función no puede utilizarse con productos distintos a los fabricados por Sony.

La ruta de sonido del sistema se cambia automáticamente de acuerdo con los ajustes de la referencia Selección de escena o Modo de sonido del TV. Para más detalles, consulte el Manual de Instrucciones de su TV. Ajuste la ruta de sonido en "CLEARAUDIO+" (página 14).

Notas acerca de las conexiones HDMI

• Utilice un cable HDMI de alta velocidad. Si utiliza un cable HDMI estándar, es posible que el contenido de 1080p no se visualice correctamente.
• Utilice un cable autorizado HDMI. Utilice un cable HDMI de alta velocidad de Sony con el logotipo del tipo de cable.
• No recomendamos el uso de un cable de conversión HDMI-DVI.
• Verifique la configuración del equipo conectado si la imagen es pobre o el sonido no sale del equipo conectado a través del cable HDMI.
• Las señales de audio (frecuencia de muestreo, longitud de bits, etc.) transmitidas desde una toma HDMI pueden ser eliminadas por el dispositivo conectado.
• El sonido puede interrumpirse al cambiar la frecuencia de muestreo o el número de canales de las señales de salida de audio del equipo de reproducción.
• Si el equipo conectado no es compatible con la tecnología de protección de derechos de autor (HDCP), la imagen y/o el sonido de la toma HDMI OUT de este sistema pueden estar distorsionados o pueden no salir. En este caso, consulte las especificaciones del equipo conectado.

Ahorro de energía en el modo en espera

Verifique que ya ha realizado los siguientes ajustes:

• El "CTRL" en "HDMI>" está colocado en posición "OFF" (página 19).
• El "BTSTB" en "BT >" está colocado en posición "OFF" (página 20).

Montaje del panel de altavoces y de los altavoces de sonido envolvente

Puede montar el panel de altavoces y los altavoces de sonido envolvente en la pared.

Notas

• Prepare dos tornillos (no suministrados) que sean apropiados para el material y la resistencia de la pared. Puesto que las paredes de yeso son especialmente frágiles, enrosque los tornillos en la viga de la pared. Instale los altavoces sobre una pared vertical y plana que esté reforzada.
• Asegúrese de subcontratar la instalación a su distribuidor de Sony o a técnicos cualificados.
• y preste especial atención a la calidad durante la instalación.
• Sony no se responsabiliza de accidentes o daños causados por una instalación inadecuada, una pared de poca resistencia, una instalación incorrecta de los tornillos, desastres naturales, etc.

Prepare los tornillos (no suministrados) que sean apropiados para los orificios de la parte posterior del panel de altavoces o de los altavoces de sonido envolvente.

Orificio en la parte trasera de los altavoces

2. Fije los tornillos en la pared.

El tornillo debe sobresalir como se muestra en la ilustración.

Para el panel de altavoces

Para los altavoces de sonido envolvente

3 Cuelgue el panel de altavoces o los altavoces de sonido envolvente en los tornillos.

Alinee los orificios de la parte trasera de los altavoces con los tornillos.

Para el panel de altavoces

Cuelgue el panel de altavoces en los dos tornillos.

Para los altavoces de sonido envolvente

Operar el sistema utilizando el control remoto

Apunte con el control remoto al sensor del control remoto del Altavoz de subgraves activo (subwoofer).

Ajustar el volumen del Altavoz de subgraves activo (subwoofer)

El Altavoz de subgraves activo (subwoofer) está diseñado para la reproducción de sonidos graves o de baja frecuencia.

Presione SW + / - para ajustar el volumen del Altavoz de subgraves activo (subwoofer).

Nota

Cuando la fuente de entrada no contenga muchos sonidos graves, como en programas de TV, el sonido del Altavoz de subgraves activo (subwoofer) puede resultar difícil de oír.

Información adicional

Precauciones

Sobre seguridad

• Si algún objeto sólido o líquido cae dentro del sistema, desenchúfelo y haga que sea revisado por personal certificado antes de volver a ponerlo en funcionamiento.
• No toque el cable de alimentación de CA con las manos húmedas. Si lo hace, puede ocasionar una descarga eléctrica.
• No se suba al panel de altavoces, al Altavoz de subgraves activo (subwoofer) o a los altavoces de sonido envolvente, ya que podría caerse y sufrir lesiones, o podría dañar el sistema.

En fuentes eléctricas

• Antes de operar el sistema, compruebe que el voltaje de operación es idéntico al voltaje de la red eléctrica local. El voltaje de operación aparece indicado en la placa de identificación situada en la parte trasera del Altavoz de subgraves activo (subwoofer).
• Si no va a utilizar el sistema durante mucho tiempo, asegúrese de desconectar el sistema del tomacorriente de pared. Para desconectar el cable de alimentación de CA, agarre el enchufe; nunca jale del cable.
• Una hoja del enchufe es más ancha que la otra por motivos de seguridad y se ajustará a la toma de pared únicamente en una posición. Si es incapaz de insertar completamente el enchufe en la toma, póngase en contacto con su distribuidor.
• El cable de alimentación de CA debe ser sustituido solamente por un técnico cualificado.

Acerca de la acumulación de calor

Aunque el sistema se calienta durante la operación, esto no es una falla. Si utiliza este sistema de forma continua a un volumen alto, la temperatura del sistema aumenta considerablemente. Para no quemarse, no toque el sistema.

Sobre el sitio

• Coloque el sistema en una ubicación con ventilación adecuada para evitar acumulación de calor en el sistema y prolongar su vida útil.
• No coloque el sistema cerca de fuentes de calor o en un lugar expuesto a la luz directa del sol, polvo excesivo o impactos mecánicos.
• No coloque el panel de altavoces, el Altavoz de subgraves activo (subwoofer) o los altavoces de sonido envolvente sobre una superficie blanda (alfombras, mantas, etc.), ni coloque nada en la parte trasera del panel de altavoces, del Altavoz de subgraves activo (subwoofer) o de los altavoces de sonido envolvente que pueda bloquear los orificios de ventilación y provocar averías.
• Si el sistema se usa en combinación con un TV, VCR o pletina, puede generar ruidos y la calidad de la imagen podría reducirse. En tal caso, aleje el sistema del TV, el VCR o la pletina.
• Tenga cuidado al colocar el sistema sobre una superficie que cuente con un tratamiento especial (con cera, aceite, pulimento, etc.), ya que la superficie podrá sufrir decoloración o manchas.
• Evite cualquier posible accidente con las esquinas del panel de altavoces, del altavoz de subgraves activo (subwoofer) y de los altavoces de sonido envolvente.
• Deje un espacio de 3 cm (1/16 pulg) o más bajo el panel de altavoces y los altavoces de sonido envolvente cuando los cuelgue en la pared.

Sobre la operación

Antes de conectar otros equipos, asegúrese de apagar y desenchufar el sistema.

Si aprecia irregularidades de color en una pantalla de TV cercana

Se pueden producir irregularidades de color en determinados tipos de TV.

• Si se aprecian irregularidades de color... Apague el TV y vuelva a encenderlo antes de partir 15 y 30 horas.
• Si se vuelven a producir irregularidades de color...

Coloque el sistema más alejado del TV.

Sobre la limpieza

Limpie el sistema con un paño suave y seco. No utilice ningún tipo de esponja abrasiva, polvo para tallar ni solventes como alcohol o bencina.

Si tiene preguntas o problemas relacionados con su sistema, consulte a su distribuidor Sony más cercano.

Localización y corrección de fallas

Si experimenta cualquiera de las siguientes dificultades al utilizar el sistema, utilice esta guía de localización y corrección de fallas para poder remediar el problema antes de solicitar reparaciones. Si persiste alguno de los problemas, consulte a su distribuidor Sony más cercano.

Generalidades

El sistema no enciende.

→ Compruebe que el cable de alimentación de CA esté conectado firmemente.

El sistema no funciona normalmente.

→ Desconecte el cable de alimentación de CA del tomacorriente de pared y vuelva a conectarlo después de varias horas.

El sistema se apaga automáticamente.

La función de espera automática está activada. Coloque "ASTBY" en "SYS >" en la posición "OFF" (página 20).

El sistema no se enciende incluso cuando el TV está encendido.

→ Coloque "HDMI > - CTRL" en la posición "ON" (página 19). El TV debe soportar la referencia Control para HDMI (página 21). Para más detalles, consulte el Manual de Instrucciones de su TV. → Compruebe los ajustes del altavoz del TV. La alimentación del sistema se sincroniza con los ajustes del altavoz del TV. Para más detalles, consulte el Manual de Instrucciones de su TV. → Si el sonido salió de los altavoces del TV la última vez, el sistema no se enciende incluso si el TV está encendido.

El sistema se apaga cuando el TV se apaga.

→ Compruebe el ajuste de "HDMI > - TVSTB" (página 19). Cuando "TVSTB" se encuentra en la posición "ON", el sistema se apaga automáticamente cuando se apaga el TV, con independencia de la entrada.

El sistema no se apaga incluso cuando el TV está apagado.

→ Compruebe el ajuste de "HDMI" - "TVSTB" (página 19). Para apagar automáticamente el sistema con independencia de la entrada cuando apaga el TV, coloque "TVSTB" en la posición "ON". El TV debe soportar la referencia Control para HDMI (página 21). Para más detalles, consulte el Manual de Instrucciones de su TV.

Sonido

No se escucha ningún sonido del TV desde el sistema.

→ Compruebe el tipo y la conexión del cable HDMI, del cable óptico digital o del cable de audio analógico conectado al sistema y al TV (consulte la Guía de inicio suministrada). → Cuando el sistema se conecte con un TV compatible con Canal de Retorno de Audio, asegúrese de que el sistema se conecte a una toma de entrada HDMI compatible con ARC del TV (consulte la Guía de inicio suministrada). Si el sonido no sale o si se ve interrumpido, conecte el cable óptico digital suministrado y coloque "AUD >" - "TV AU" en la posición "OPT" (página 19). → Si su TV no es compatible con Canal de Retorno de Audio, el sonido del TV no saldrá del sistema incluso cuando el sistema se conecte a la toma de entrada HDMI del TV. Para que el sonido del TV salga del sistema, conecte el cable óptico digital suministrado (consulte la Guía de inicio suministrada).

Si el sonido no sale del sistema incluso cuando el sistema y el TV están conectados a través de un cable óptico digital o si el TV no tiene una toma de salida de sonido óptica digital, conecte un cable de audio analógico (no suministrado) y cambie la entrada del sistema a la posición "ANALOG" (página 12). → Cambie la entrada del sistema a la posición "TV" (página 12). → Aumente el volumen del sistema o cancele la función de silenciado. → Dependiendo del orden en que conecte el TV y el sistema, es posible que el sistema se silencie y que aparezca "MUTING" en la pantalla del panel frontal del mismo. En este caso, encienda primero el TV, luego el sistema. → Ajuste la configuración de los altavoces del Sistema de Audio del TV (BRAVIA). Consulte el Manual de Instrucciones de su TV sobre cómo ajustar el TV. → Dependiendo del TV y de las fuentes de reproducción, es posible que no salga sonido del sistema. Ajuste la configuración del formato de audio del TV en "PCM". Para más detalles, consulte el Manual de Instrucciones de su TV.

El sonido se escucha tanto desde el sistema como desde el TV.

→ Silencie el sonido del sistema o del TV.

No hay sonido o solo se escucha un nivel muy bajo de sonido por el Altavoz de subgraves activo (subwoofer).

→ Asegúrese de que el cable de alimentación de CA del Altavoz de subgraves activo (subwoofer) está conectado adecuadamente (consulte la Guía de inicio suministrada). → Presione SW △ + para aumentar el volumen del Altavoz de subgraves activo (subwoofer) (páginas 11, 25).

→ El Altavoz de subgraves activo (subwoofer) sirve para reproducir los sonidos graves. En el caso de utilizar fuentes de entrada que contengan muy pocos componentes de sonidos graves (p. ej., una emisión de TV), puede que el sonido del Altavoz de subgraves activo (subwoofer) sea difícil de escuchar. → Cuando reproduzca contenido compatible con la Tecnología de protección de derechos de autor (HDCP), no se escucha desde el Altavoz de subgraves activo (subwoofer).

No se escucha ningún sonido o un sonido con un nivel muy bajo del dispositivo conectado al sistema desde este.

→ Presione △ + y compruebe el nivel de volumen (página 11). Presione 0 × 0 ◁ + para cancelar la función de silenciado (página 11). → Asegúrese de que se ha seleccionado la fuente de entrada correcta. Debería probar otras fuentes de entrada presionando repetidamente INPUT (página 12). → Compruebe que todos los cables del sistema y del dispositivo conectado están correctamente insertados. → En función del formato de audio, puede que no salga sonido. Asegúrese de que el formato de audio sea compatible con el sistema (página 32).

No hay sonido o solo se escucha un nivel muy bajo de sonido por los altavoces de sonido envolvente.

→ Asegúrese de que el cable de los altavoces de sonido envolvente está conectado adecuadamente al Altavoz de subgraves activo (subwoofer) (consulte la Guía de inicio suministrada).

→ El sonido multicanal que no se ha grabado como sonido envolvente no sale de los altavoces de sonido envolvente. Si desea transmitir sonido de 2 canales desde los altavoces de sonido envolvente, presione CLEARAUDIO + y coloque el ajuste de campo de sonido en la posición "CLEARAUDIO+". → En dirección de la fuente de sonido, el sonido precedente de los altavoces de sonido envolvente puede haberse grabado con un suave efecto de sonido.

No puede obtener el efecto envolvente.

→ En función de la señal de entrada y del ajuste del camino de sonido, el procesamiento del sonido envolvente puede no funcionar correctamente. El efecto envolvente podría ser sutil, en función del programa o del disco. → Para reproducir audio multicanal, compruebe el ajuste de la salida de audio digital del dispositivo conectado al sistema. Para más información, consulte el Manual de Instrucciones suministrado con el dispositivo conectado.

Dispositivo USB

El dispositivo USB no es reconocido.

→ Intente lo siguiente:

① Apague el sistema. ② Extraiga y vuelva a conectar el dispositivo USB. ③ Encienda el sistema.

→ Asegúrese de que el dispositivo USB está conectado firmemente al puerto (USB). → Verifique si el dispositivo USB o un cable está dañado. → Verifique si el dispositivo USB está encendido.

Si el dispositivo USB se conecta a través de un concentrador USB, desconéctelo y vuelva a conectarlo directamente en el Altavoz de subgraves activo (subwoofer).

Dispositivo BLUETOOTH

No se puede completar la conexión BLUETOOTH.

→ Asegúrese de que el indicador LED azul está encendido (página 9). → Asegúrese de que el dispositivo BLUETOOTH que se va a conectar está encendido y que la función BLUETOOTH está activada. → Acerque el dispositivo BLUETOOTH al altavoz de subgraves activo (subwoofer). → Empareje nuevamente este sistema con el dispositivo BLUETOOTH. Puede que primero necesite cancelar el emparejamiento con este sistema utilizando su dispositivo BLUETOOTH.

No se puede realizar el emparejamiento.

→ Acerque el dispositivo BLUETOOTH al altavoz de subgraves activo (subwoofer). → Asegúrese de que el sistema no reciba interferencias de discos duros, teléfonos inalámbricos, otros dispositivos inalámbricos de 2,4 GHz o de un horno microondas. Si en las proximidades hay un dispositivo que genera radiación electromagnética, aleje el dispositivo del sistema. → El emparejamiento no es posible si otros dispositivos BLUETOOTH están presentes alrededor del sistema. En este caso, apague los otros dispositivos BLUETOOTH.

No se escucha sonido.

→ Asegúrese de que el indicador LED azul está encendido (página 9).

→ Acerque el dispositivo BLUETOOTH al altavoz de subgraves activo (subwoofer). Si hay un dispositivo que genera radiación electromagnética, como un equipo LAN inalámbrico, otros dispositivos BLUETOOTH o un horno de microondas cercano, aléjelo de este sistema. → Retire cualquier obstáculo entre este sistema y el dispositivo BLUETOOTH o aleje este sistema del obstáculo. Vuelva a colocar el dispositivo BLUETOOTH conectado. Intente cambiar la frecuencia inalámbrica del router Wi-Fi, ordenador, etc. a la banda de 5 GHz. → Aumente el volumen del dispositivo BLUETOOTH conectado.

El sonido no está sincronizado con la imagen.

→ Cuando vea películas, puede oír el sonido con cierto retraso con relación a la imagen.

Control remoto

El control remoto no funciona.

→ Apunte con el control remoto al sensor de control remoto del altavoz de subgraves activo (subwoofer) (páginas 9, 25). → Retire cualquier obstáculo en el camino entre el control remoto y el altavoz de subgraves activo (subwoofer). → Reemplace las dos pilas del control remoto por otras nuevas, si tienen poca carga. → Asegúrese de estar presionando el botón correcto en el control remoto.

El control remoto del TV no funciona.

→ Instale el sistema de manera que no obstruya el sensor del control remoto del TV.

Otros

La función Control para HDMI no funciona correctamente.

→ Compruebe la conexión con el sistema (consulte la Guía de inicio suministrada). → Habilite la función Control para HDMI en el TV. Para más detalles, consulte el Manual de Instrucciones de su TV. → Espere un poco y vuelva a intentarlo. Si desconecta el sistema, le llevará un tiempo antes de que pueda realizar operaciones. Espere 15 segundos o más y vuelva a intentarlo. → Asegúrese de que los dispositivos conectados al sistema soportan la función Control para HDMI. → Habilite la función Control para HDMI en los dispositivos conectados al sistema. Para más detalles, consulte el Manual de Instrucciones de su dispositivo. → El tipo y el número de dispositivos que pueden ser controlados por la función Control para HDMI está restringido por el estándar HDMI CEC tal como se indica a continuación:

Dispositivos de grabación (grabador de Blu-ray Disc, grabador de DVD, etc.): hasta 3 dispositivos. Dispositivos de reproducción (reproductor de Blu-ray Disc, reproductor de DVD, etc.): hasta 3 dispositivos. Dispositivos relacionados con el sintonizador: hasta 4 dispositivos. - Sistema de audio (receptor/auricular): hasta 1 dispositivo (utilizado por este sistema).

Si aparece "PRTCT" en la pantalla del panel frontal del Altavoz de subgraves activo (subwoofer).

→ Presione \(\mathbb{O}\) para apagar el sistema. Después de que se apague la pantalla, desconecte el cable de alimentación de CA y compruebe que no haya nada que bloquee los orificios de ventilación del Altavoz de subgraves activo (subwoofer).

La pantalla del panel frontal del Altavoz de subgraves activo (subwoofer) no se ilumina.

→ Presione DIMMER para ajustar el brillo en la posición "BRIGHT" o "DARK", si se encuentra en la posición "OFF" (página 11).

Los sensores del TV no funcionan correctamente.

→ El sistema puede bloquear algunos sensores (como el sensor de brillo) y el receptor de control remoto de su TV, o el "emisor para gafas 3D (transmisión de infrarrojos)" de un TV 3D compatible con el sistema de gafas 3D de infrarrojos o la comunicación inalámbrica. Aleje el sistema del TV a una distancia que permita que dichos componentes funcionen correctamente. Para las ubicaciones de los sensores y del receptor de control remoto, consulte el Manual de Instrucciones suministrado con el TV.

Reset

Si el sistema sigue sin funcionar bien, reinícielo de la siguiente manera. Asegúrese de utilizar las teclas táctiles en el Altavoz de subgraves activo (subwoofer) para llevar a cabo esta operación.

1 Mientras mantiene presionado el INPUT, toque VOL - y simultáneamente durante 5 segundos.

"RESET" aparece en la pantalla del panel frontal y los ajustes del menú y de los campos de sonido, etc. vuelven a su estado inicial.

Tipos de archivos reproducibles

Códec Extensaión
MP3 (MPEG-1 Audio Layer III)	.mp3
AAC .m4a, .mp4*, .3gp*
WMA9 estándar .wma
LPCM .wav

• El sistema no reproduce archivos con contenido de video.

Notas

• Es posible que algunos archivos no se reproduzcan dependiendo del formato del archivo, la codificación del archivo o la condición de grabación.
• Es posible que algunos archivos editados en una computadora personal no se puedan reproducir.
• El sistema no reproduce archivos codificados tales como DRM y Lossless.
• El sistema puede reconocer los siguientes archivos o carpetas en dispositivos USB:
• hasta 200 carpetas
• hasta 150 archivos/carpetas en una sola capa
• Es posible que algunos dispositivos USB no funcionen con este sistema.
• El sistema puede reconocer dispositivos de almacenamiento masivo (MSC).

Formatos de audio soportados

Este sistema soporta los siguientes formatos de audio.

• Dolby Digital LPCM2ch AAC

Especificaciones

Altavoz de subgraves activo (subwoofer) (SA-WRT3)

Sección del amplificador

Modelos de EE.UU.:

POTENCIA DE SALIDA Y DISTORSIÓN

ARMÓNICA TOTAL:

(FTC)

Delantero IZQ + Delantero DER:

Con cargas de 2,5 ohmios, ambos

canales impulsados, de 200 Hz -

20.000 Hz; potencia nominal de

30 vatios RMS mínimo por canal, no

más del 1% de distorsión armónica

total de 250 milivatios para la calidad

nominal.

POTENCIA DE SALIDA (referencia):

Delantero IZQ/Delantero DER/Sonido envolvente IZQ/Sonido envolvente DER:

65 W (por canal a 2,5 ohms, 1 kHz)

Central:

Altavoz de subgraves activo

(subwoofer):

POTENCIA DE SALIDA (nominal)

Delantero IZQ + Delantero DER:

POTENCIA DE SALIDA (referencia):

Delantero IZQ/Delantero DER/Sonido

envolvente IZQ/Sonido envolvente

DER:

65 W (por canal a 2,5 ohms, 1 kHz)

Central:

Altavoz de subgraves activo

(subwoofer):

Tipo A (19 terminales)

Sección USB

Puerto

Tipo A

Sección BLUETOOTH

Sistema de comunicación

Especificación BLUETOOTH versión 4.2

Salida

Especificación BLUETOOTH potencia

clase 1

Rango máximo de comunicación

Campo visual de aproximadamente

25 m (82 pies)

Banda de Frecuencia

Banda de 2,4 GHz (2,4000 GHz -

2,4835 GHz)

Método de modulación

FHSS (espectro ensanchado por salto

de frecuencia)

Perfiles BLUETOOTH compatibles2)

A2DP 1.2 (perfil de distribución de

audio avanzado)

AVRCP 1.6 (perfil de control remoto de

audio y video)

Códecs soportados3)

SBC4), AAC5)

Rango de transmisión (A2DP) 20 Hz - 20.000 Hz (Frecuencia de muestreo 32 kHz, 44,1 kHz, 48 kHz)

1) El rango real variará dependiendo de los factores como obstáculos entre los dispositivos, campos magnéticos alrededor de un horno de microondas, electricidad estática, teléfonos inalámbricos, sensibilidad de recepción, desempeño de la antena, sistema operativo, aplicación de software, etc. 2) Los perfiles estándar de BLUETOOTH indican el propósito de las comunicaciones BLUETOOTH entre dispositivos. 3) Códec: compresión de señales de audio y formato de conversión. 4) Códec en subbandas. 5) Codificación de audio avanzada.

Sección altavoz

Sistema de altavoces Sistema de altavoz de subgraves activo (subwoofer), Bass reflex Altavoz 160 mm (6 3/8 pulg) de tipo cono

Generalidades

Requisitos de energía 120 V de CA, 60 Hz Consumo de energía Encendido: 85 W En espera: 0,5 W o menos (modo de ahorro de energía) (Cuando "CTRL" en "HDMI>" y "BTSTB" en "BT>" está en la posición "OFF") En espera: 2,8 W o menos (Cuando "CTRL" en "HDMI>" o "BTSTB" en "BT>" está en la posición "ON") Dimensiones (ancho/alto/profundo) (aprox.) 190 mm × 392 mm × 315 mm (7 1/2 pulg × 15 1/2 pulg × 12 1/2 pulg) Peso (aprox.) 7,8 kg (17 lb 4 oz) El sistema pasará automáticamente al modo de ahorro de energía cuando no haya conexión HDMI ni historial de emparejamiento BLUETOOTH, con independencia de los ajustes realizados en "CTRL" en "HDMI>" y "BTSTB" en "BT>"

Panel de altavoces (SS-RT3)

Sección de altavoces Delantero IZQ/Delantero DER/Central

Sistema de altavoces Sistema de altavoz de rango completo, Bass reflex Altavoz 40 mm (1 5/8 pulg) × 100 mm (4 pulg) de tipo cono × 3 Dimensiones (ancho/alto/profundo) (aprox.) 900 mm × 52 mm × 70 mm (35 1/2 pulg × 2 1/8 pulg × 2 7/8 pulg) Peso (aprox.) 2,1 kg (4 lb 11 oz)

Altavoces de sonido envolvente (SS-SRT3)

Sistema de altavoces Sistema de altavoz de rango completo, Bass reflex Altavoz 65 mm (2 5/8 pulg) de tipo cono Dimensiones (ancho/alto/profundo) (aprox.) 80 mm × 191 mm × 70 mm (3 1/4 pulg × 7 5/8 pulg × 2 7/8 pulg) (piezas de proyección no incluidas) Peso (aprox.) 0,75 kg (1 lb 11 oz)

El diseño y las especificaciones están sujetas a cambios sin previo aviso.

Sobre la conexión BLUETOOTH

• Los dispositivos BLUETOOTH deben utilizarse a una distancia de aproximadamente 10 metros (33 pies) (distancia sin obstrucciones) uno del otro. El rango de comunicación efectiva se puede reducir en las siguientes condiciones.
• Cuando una persona, objeto metálico, pared u otra obstrucción está entre los dispositivos con una conexión BLUETOOTH
• Ubicaciones sobre la instalada una LAN inalámbrica
• Alrededor de hornos de microondas que estén en uso
• Ubicaciones donde se generan otras ondas electromagnéticas
• Los dispositivos BLUETOOTH y el dispositivo de LAN inalámbrica (IEEE 802.11b/g) utilizan la misma banda de frecuencia (2,4 GHz). Cuando utilice su dispositivo BLUETOOTH cerca de un dispositivo con capacidad de LAN inalámbrica, es posible que ocurra interferencia electromagnética. Esto puede ocasionar tasas de transferencia de datos bajas, ruido o incapacidad para conectarse. Si esto llegara a suceder, intente los siguientes remedios:
• Use este sistema al menos a 10 metros (33 pies) de distancia del dispositivo de LAN inalámbrica. Desactive la alimentación del dispositivo de LAN inalámbrica cuando utilice su dispositivo BLUETOOTH a menos de 10 metros (33 pies).
• Instale este sistema y el dispositivo BLUETOOTH tan cerca uno del otro como sea posible.
• La transmisión de las ondas de radio de este sistema puede interferir con la operación de algunos dispositivos médicos.

Puesto que esta interferencia puede ocasionar fallas, siempre apague la energía de este sistema y del dispositivo BLUETOOTH en las siguientes ubicaciones:

• En hospitales, trenes, aeronaves, gasolineras y en cualquier lugar donde haya gases inflamables
• Cerca de puertas automáticas o alarmas de incendio
• Este sistema soporta protocolos de seguridad que cumplen con la especificación BLUETOOTH para garantizar una conexión segura durante la comunicación utilizando tecnología BLUETOOTH. Sin embargo, esta seguridad puede ser insuficiente dependiendo del contenido de configuración y de otros factores, por lo que siempre tenga cuidado cuando realice comunicaciones utilizando tecnología BLUETOOTH.
• Sony no puede ser responsable de ninguna forma por daños u otras pérdidas que resulten por las fugas de información durante la comunicación utilizando tecnología BLUETOOTH.
• Las comunicaciones BLUETOOTH no necesitan estar garantizadas para cumplir con todas las disposiciones de BLUETOOTH.
• El sistema no puede funcionar en un ordenador con 1000 MB de RAM.
• Los dispositivos BLUETOOTH conectados con este sistema deben estar de acuerdo con la especificación BLUETOOTH recomendada por Bluetooth SIG, Inc., y deben estar certificados para cumplimiento. Sin embargo, incluso cuando un dispositivo cumple con la especificación BLUETOOTH, puede haber casos donde las características o especificaciones del dispositivo BLUETOOTH hagan imposible la conexión o conlleven a diferentes métodos de control, visualización o funcionamiento.
• Es posible que se produzca ruido o que el audio se corte dependiendo del dispositivo BLUETOOTH conectado con este sistema, el entorno de las comunicaciones o las condiciones circundantes.

HOMI

Made for

iPhone

iPod

Conc pour

iPhone

iPod

http://www.sony.net/
