MANUAL DE USUARIO S74011CMX2 AEG

Instalación y encendido del aparato

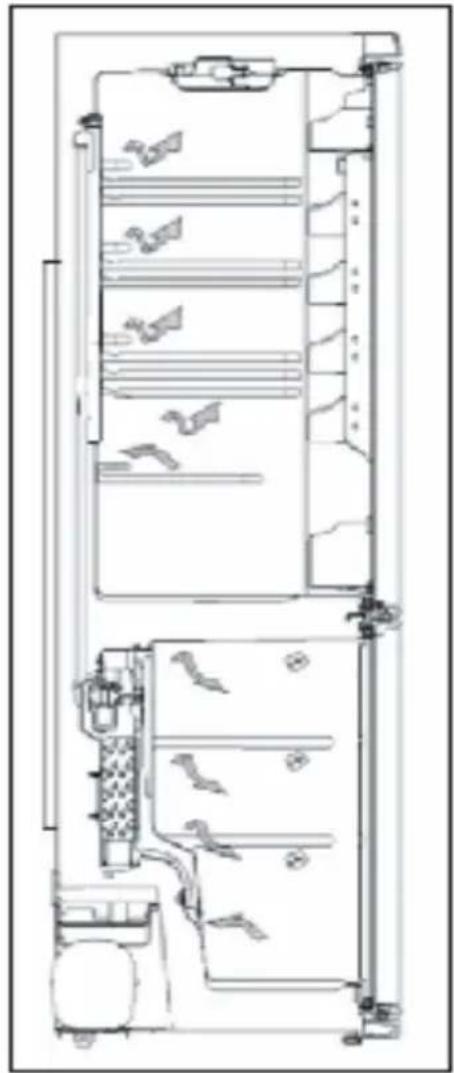

Información sobre la tecnología “No Frost” (antiescarcha)

Advertencias acerca de los ajustes de temperatura

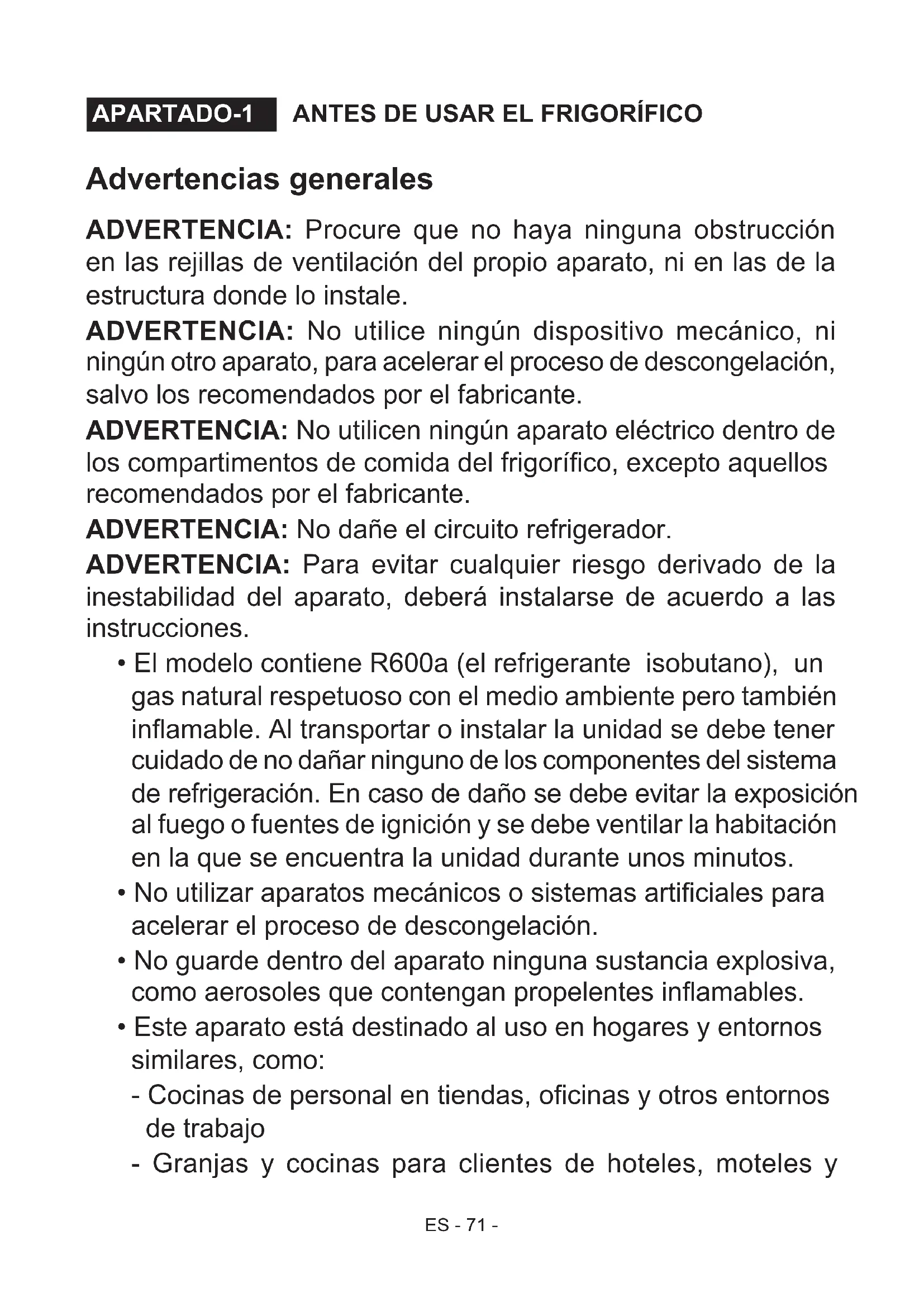

Advertencias generales ADVERTENCIA: Procure que no haya ninguna obstrucción en las rejillas de ventilación del propio aparato, ni en las de la estructura donde lo instale. ADVERTENCIA: No utilice ningún dispositivo mecánico, ni ningún otro aparato, para acelerar el proceso de descongelación, salvo los recomendados por el fabricante. ADVERTENCIA: No utilicen ningún aparato eléctrico dentro de los compartimentos de comida del frigoríco, excepto aquellos recomendados por el fabricante. ADVERTENCIA: No dañe el circuito refrigerador. ADVERTENCIA: Para evitar cualquier riesgo derivado de la inestabilidad del aparato, deberá instalarse de acuerdo a las instrucciones.

• El modelo contiene R600a (el refrigerante isobutano), un gas natural respetuoso con el medio ambiente pero también inamable. Al transportar o instalar la unidad se debe tener cuidado de no dañar ninguno de los componentes del sistema de refrigeración. En caso de daño se debe evitar la exposición al fuego o fuentes de ignición y se debe ventilar la habitación en la que se encuentra la unidad durante unos minutos.

• No utilizar aparatos mecánicos o sistemas articiales para acelerar el proceso de descongelación.

• No guarde dentro del aparato ninguna sustancia explosiva, como aerosoles que contengan propelentes inamables.

• Este aparato está destinado al uso en hogares y entornos similares, como: - Cocinas de personal en tiendas, ocinas y otros entornos de trabajo - Granjas y cocinas para clientes de hoteles, moteles y APARTADO - 1.

entornos residenciales similares - Entornos de alojamiento de estancia y desayuno - Aplicaciones de catering y similares

• Si la toma de corriente no es del tipo adecuado para el encufe del cable de corriente, debe acudir al fabricante, distribuidor, servicio técnico o similares personas capacitadas, para poder reemplazarla y evitar así cualquier peligro.

• Este aparato no es apto para el uso por parte de personas (incluyendo niños) con discapacidades físicas, sensoriales o mentales; o bien que carezcan de la suciente experiencia y conocimiento, a menos que sean supervisados o se les haya instruido en el uso del aparato por parte de personas responsables, por su seguridad. Debe vigilarse a los niños a n de asegurarse de que no jueguen con el aparato.

• El cable de corriente del frigoríco tiene conectado un enchufe equipado especialmente con toma a tierra. Debe conectarse a un enchufe de pared que cuente con toma a tierra y que tenga un fusible de un mínimo de 16 amperios Acuda a un electricista autorizado para que le instale una toma adecuada en caso de no tenerla.

• Este aparato pueden utilizarlo niños mayores de 8 años, y personas con discapacidades físicas, sensoriales o mentales; o bien que carezcan de la suciente experiencia y conocimiento, siempre y cuando sean supervisados o se les instruya en el uso del aparato por parte de personas responsables, por su seguridad. Los niños no deben jugar con el aparato. Los niños no deberán limpiar el aparato, ni realizar ninguna tarea de mantenimiento sin supervisión.

• Si el cable de alimentación está dañado, debe acudir al fabricante, distribuidor, servicio técnico o similares personas capacitadas, para poder reemplazarlo y evitar así cualquier peligro.ES - 73 - Recomendaciones

• No utilice adaptadores que puedan provocar el sobrecalentamiento del aparato o incluso un incendio.

• No utilice cables de suministro de energía viejos o deformados.

• No retuerza o doble los cables.

• No permita a los niños que jueguen con el aparato. Los niños no deben NUNCA sentarse en los estantes ni colgarse de la puerta.

• No utilice objetos metálicos alados para extraer el hielo del compartimento congelador; podrían perforar el circuito refrigerador y provocar un daño irreparable en el aparato. Utilice la espátula de plástico que se suministra.

• No enchufe la toma de corriente con las manos húmedas.

• No coloque recipientes (botellas de cristal o latas) con líquidos en el congelador, sobre todo líquidos con gas, ya que podrían provocar que el recipiente explotase durante la congelación.

• Las botellas que contengan un alto porcentaje de alcohol, deberán estar debidamente cerradas y se situarán verticalmente en el frigoríco.

• No toque las supercies congelantes, especialmente si tiene las manos mojadas ya que podría producirse quemaduras o heridas. Instrucciones de seguridad

• No utilizar aparatos eléctricos en la parte de almacenamiento de comida.

• Si se utiliza este aparato para sustituir a otro que cuenta con cierre se debe romper o quitar dicho cierre como medida de seguridad antes de guardarlo, para así evitar que los niños se queden encerrados dentro al jugar.

• Las neveras y los congeladores viejos contienen gases aislantes y de refrigeración que se deben eliminar adecuadamente. La eliminación de una unidad debe ser realizada por un servicio especializado, y cualquier duda se debe consultar a las autoridades locales o al proveedor. Es preciso asegurarse de que los conductos de su aparato de refrigeración no resultan dañados antes de que los recoja el equipo encargado. Por favor, contacte con la autoridad municipal correspondiente para informarse sobre el desecho de los RAEE para su reutilización, reciclaje, y su recuperación. AVISO IMPORTANTE: Por favor, lea atentamente este manual antes de proceder a la instalación y al encendido de este aparato. El fabricante no se hará responsable de las instalaciones defectuosas o del uso incorrecto del aparato, tal como se describe en este manual.ES - 74 - Instalación y encendido del aparato

• Este frigoríco se conecta a 220-240 V y a 50 Hz.

• Antes de realizar la conexión al suministro de corriente eléctrica, asegúrese de que el voltaje que aparece en la etiqueta se corresponde con el voltaje del sistema eléctrico de su hogar.

• Inserte el la clavija en la base de enchufe con una toma a tierra apropiada. Si la base de enchufe no tiene una toma a tierra, sugerimos que llame a un electricista para que le ayude.

• El fabricante no se hace responsable de los posibles fallos al completar la toma a tierra, tal como se describe en este manual.

• No coloque el aparato en un lugar en el que esté expuesto a la luz directa del sol.

• No lo use en lugares al aire libre y no permita que se exponga a la lluvia.

• Coloque el frigoríco lejos de toda fuente de calor y en un lugar ventilado. El frigoríco debería estar colocado a una distancia de al menos 50 cm de radiadores, estufas de gas o de carbón, y a una distancia de 5 cm de las estufas eléctricas.

• No ponga nada encima del frigoríco, y si lo hace que sea a una distancia no inferior a 15 cm.

• Si se instala el aparato cerca de otro frigoríco o congelador,deberá comprobar que se guarda una distancia entre ambos de al menos 2 cm con el n de evitar procesos de condensación.

• No introduzca en el frigoríco grandes cantidades de productos ni productos que sean muy pesados.

• Fije los separadores de plástico de la pared al condensador en la parte posterior del frigoríco, a n de prevenir la inclinación de la pared para un rendimiento optimo.

• El frigoríco deberá estar colocado de manera que mantenga una posición rme y nivelada con respecto al suelo. Utilice las dos patas niveladoras frontales para compensar un suelo irregular.

• Deberá limpiar tanto la parte externa del aparato como los accesorios que encontrará en el interior del mismo con una solución compuesta de agua y jabón líquido; para limpiar la parte interna del aparato utilice bicarbonato sódico disuelto en agua tibia. Después de secarlos vuelva a colocar todos los accesorios en su lugar de origen. Antes del encendido

• Deberá esperar durante unas 3 horas antes de enchufar el aparato a la red eléctrica con el n de asegurar un correcto funcionamiento del mismo.

• Es posible que se produzca un cierto olor al encender el aparato por primera vez. Este olor desaparecerá cuando el aparato haya comenzado a enfriarse.

• No coma el hielo que acaba de extraer del congelador.ES - 75 - Información sobre la tecnología “No Frost” (antiescarcha) Los frigoríficos “No Frost” (o antiescarcha) difieren de otros frigoríficos estáticos en su principio de funcionamiento. En los frigorícos normales, la humedad que penetra en la nevera por la apertura de las puertas, así como también la humedad de los propios alimentos, producen la formación de escarcha en el compartimento congelador. Para descongelar la escarcha y el hielo del congelador, es necesario apagar de vez en cuando el frigoríco, colocar los alimentos (que necesiten mantenerse en frío) en un contenedor refrigerado por separado, y eliminar el hielo acumulado en el compartimento congelador. En cambio, la situación es totalmente distinta para los frigorícos antiescarcha. Gracias a un ventilador, desde varios puntos se distribuye aire seco y frío dentro del frigorífico y del congelador de forma homogénea y uniforme. Este aire frío se dispersa de forma homogénea y uniforme por entre los estantes; de este modo, los alimentos se refrigeran todos los alimentos por igual, y así se evita la formación de humedad y su congelación. Por lo tanto, el refrigerador antiescarcha permite un uso fácil, además de su enorme capacidad y apariencia elegante.ES - 76 -

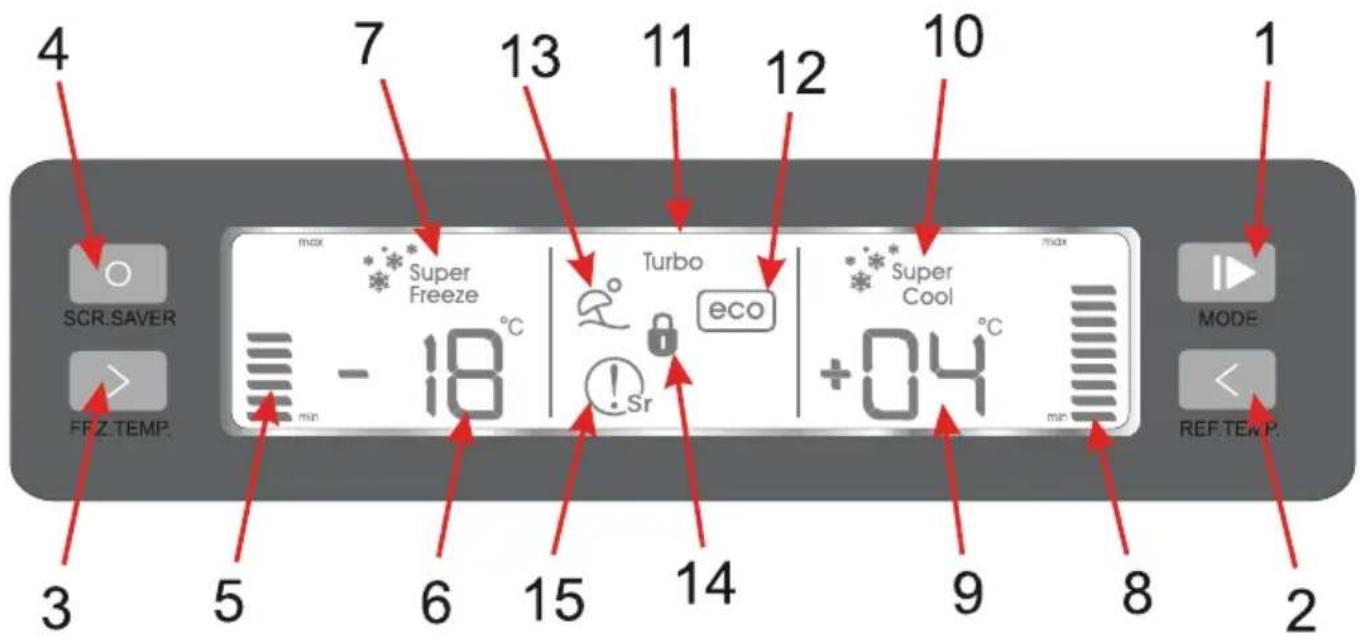

INFORMACIÓN SOBRE EL USO

Con este botón puede seleccionar diferentes modos: Económico, Supercongelación, Turbo, Súper Enfriamiento, Vacaciones.

2. Botón REF. TEMP (temperatura del frigoríco)

Establezca la temperatura del compartimento del refrigerador.

3. Botón FRZ.TEMP (temperatura del congelador)

Establezca la temperatura del compartimento del congelador.

4. Botón SCR.SAVER (salvapantallas)

Todas las luces de la pantalla se apagan cuando se mantiene pulsado este botón durante 5 segundos. Las luces de la pantalla se vuelven a encender al pulsar cualquier botón.

5. Gráco de barras de la temperatura del compartimento del congelador

Muestra el valor de temperatura establecido para el compartimento del congelador. 3 barras en -16

El mayor número de barras se muestra en la temperatura más fría.

6. Indicador de temperatura ajustada del compartimiento del congelador

Muestra el valor de temperatura establecido para el compartimento del congelador.

7. Símbolo del Modo Supercongelación

Es el símbolo del modo de Supercongelación.

8. Gráco de barras de temperatura del compartimento del refrigerador

Muestra el valor de temperatura establecido para el compartimento del refrigerador. 3 barras en 8

C. El mayor número de barras se muestra en la temperatura más fría.ES - 77 - Uso del frigoríco Después de conectar el aparato, aparecerán todos los símbolos durante 2 segundos y luego aparecerán los valores de inicio como -18 °C en el indicador de ajuste del congelador y +4 °C en el indicador de ajuste del refrigerador. Todos los botones del panel de control son táctiles. (Sólo pulse para activar el botón que desea operar.)

9. Indicador de temperatura ajustada del compartimiento del refrigerador

Muestra el valor de temperatura establecido para el compartimento del refrigerador.

10. Símbolo del Modo Súper Refrigerador

Es el símbolo del Modo Súper Refrigerador.

11. Símbolo del Modo Turbo

Es el símbolo del Modo Turbo.

12. Símbolo del Modo Económico

Es el símbolo del Modo Económico.

13. Símbolo del Modo Vacaciones

Es el símbolo del Modo Vacaciones.

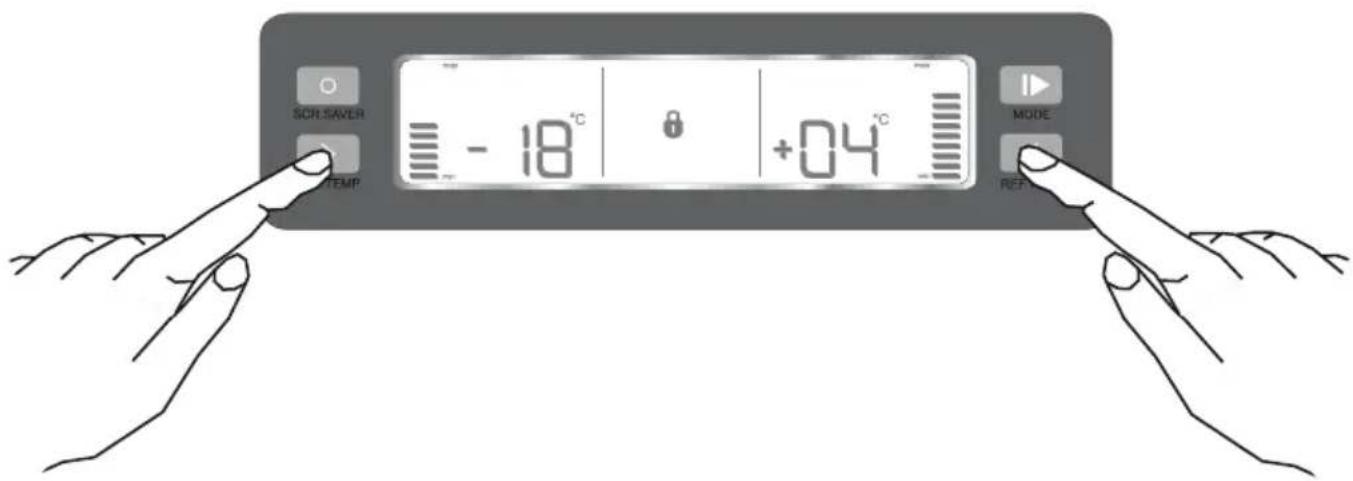

14. Símbolo de la función Bloqueo para niños

Para bloquear o desbloquear el panel de mando, mantenga pulsados a la vez los botones del compartimento del congelador (3) y del compartimento del refrigerador (2). Cuando la función está activada, se muestra el símbolo del candado.

15. Indica un fallo.

Se encenderá junto con el signo SR. Información: Cuando se selecciona la función, se enciende el símbolo correspondiente. Botón de MODO

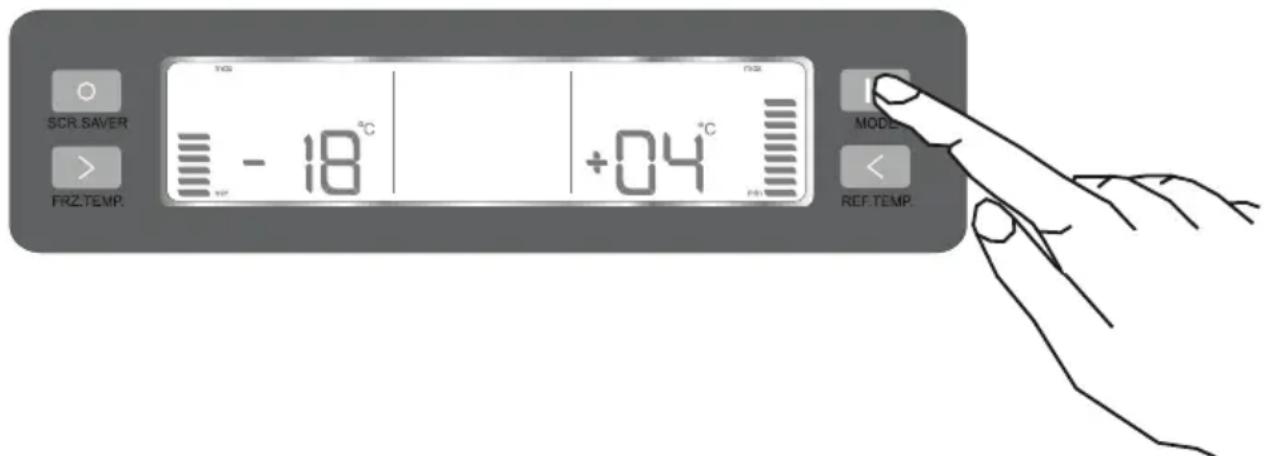

• Las funciones se seleccionan pulsando el botón "Modo" hasta que la función deseada comience a parpadear.

• La secuencia de selección de funciones siempre es la misma: Supercongelación, Vaca- ciones, Económico, Súper Enfriamiento. Después de pulsar 5 veces, no se selecciona ninguna función y no se ilumina ningún símbolo. Información: Cuando el símbolo conveniente comienza a iluminarse, el símbolo parpadeará 3 veces y sonará un pitido de conrmación si el usuario no pulsa ningún botón durante 2 segundos.ES - 78 - Modo de Supercongelación Cuándo aplicar:

• Para congelar mucha comida que no cabe en el "estante de congelamiento rápido".

• Para congelar alimentos preparados

• Para congelar más rápido

• Para conservar comida y verdura frescas Modo de uso:

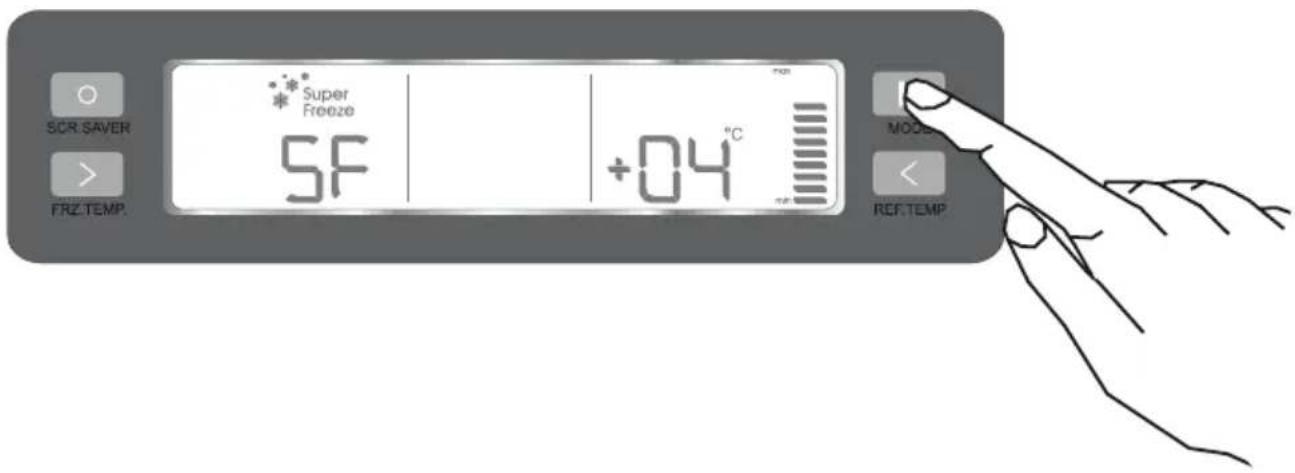

• Pulse el botón de Modo hasta que se encienda el símbolo de Supercongelación.

• El símbolo parpadeará 5 veces y sonará un pitido de conrmación si el usuario no pulsa ningún botón durante 2 segundos. El segmento de temperatura del congelador mostrará "SF" durante este modo.

• Las luces del gráco de barras del congelador se apagarán.

• 3 horas después de activarse, su frigoríco empieza a dar señales. Esta señal indica que el compartimiento de congelación rápida está listo para que se coloquen alimentos en el mismo. Su frigoríco emitirá unos pitidos intermitentes durante 1 minuto cada 5 minutos si las puertas no estén abiertas. Esta señal durará 1 hora. Cuando se escuche este sonido, los alimentos que deben congelarse deben colocarse lejos de los ya con- gelados. Cuando la puerta del congelador o del frigoríco se abre, la señal se detiene. Cuando su comida esté lo sucientemente fría, el frigoríco saldrá automáticamente del modo de congelación rápida. Después de un período máximo de 24 horas tras activarse la función, se completará el proceso de congelación.

• Los modos Vacaciones y Económico no funcionarán hasta que el modo Superconge- lación termine.

• Se pueden habilitar el ajuste de temperatura del frigoríco y el modo Súper Enfriamiento.

• El ajuste de temperatura del congelador se podrá realizar pero no se activará hasta que haya terminado el modo de Supercongelación.

• El modo se cancelará si se selecciona el símbolo del modo de Supercongelación de nuevo. Nota: El modo "SUPERCONGELACIÓN" se cancelará automáticamente tras 24 horas o cuando el sensor del congelador esté <-32°C.ES - 79 - Modo de Súper Enfriamiento Cuándo aplicar:

• Para enfriar alimentos preparados.

• Para enfriar y conservar mucha comida en el compartimento del frigoríco.

• Para enfriar bebidas con mayor rapidez Modo de uso:

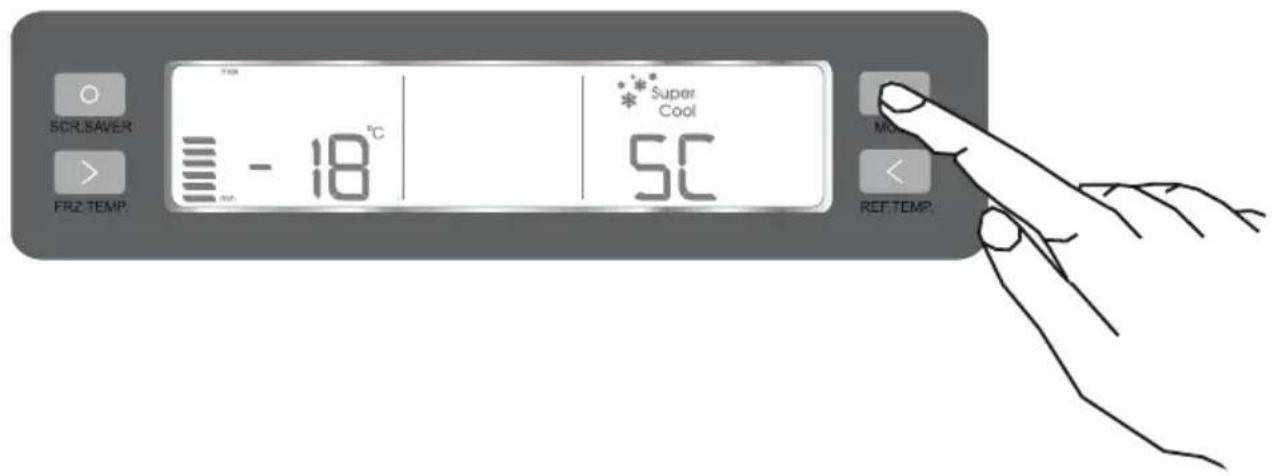

• Pulse el botón de Modo hasta que se encienda el símbolo de Súper Enfriamiento.

• El símbolo parpadeará 5 veces y sonará un pitido de conrmación si el usuario no pulsa ningún botón durante 2 segundos.

• El segmento de temperatura del congelador mostrará "SC" durante este modo.

• Las luces del gráco de barras del frigoríco se apagarán.

• Los modos Vacaciones y Económico no funcionarán hasta que el modo de Súper En- friamiento termine.

• Se pueden habilitar el ajuste de temperatura del congelador y el modo de Supercon- gelación.

• El ajuste de temperatura del frigoríco se podrá realizar pero no se activará hasta que haya terminado el modo de Súper Enfriamiento.

• El modo se cancelará si se selecciona el símbolo del modo de Súper Enfriamiento de nuevo Nota: Cuando el sensor del compartimento del frigoríco alcanza los -4°C o la función se detiene tras 8 horas. La razón de esta restricción de tiempo (8 horas) es para evitar el riesgo de que se congelen los alimentos, lo cual puede suceder en caso de una potente propiedad de enfriamiento.ES - 80 - Modo Turbo El modo "Turbo" no se puede seleccionar de manera individual. Cuándo aplicar: El símbolo Turbo se iluminará cuando se seleccionen los modos Supercongelación y Súper Enfriamiento Modo de uso:

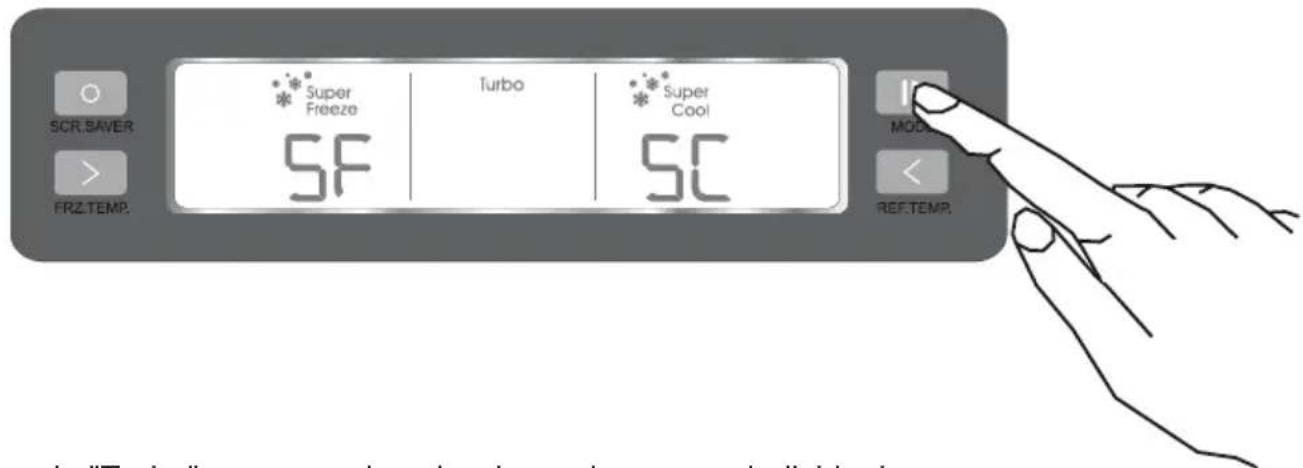

• Pulse el botón de Modo hasta que se encienda el símbolo de Supercongelación. El símbolo parpadeará 5 veces y sonará un pitido de conrmación si el usuario no pulsa ningún botón durante 2 segundos.

• Repita la misma operación para establecer "Súper Enfriamiento"

• Tras haber seleccionado ambas funciones, verá el símbolo "Turbo" que se muestra automáticamente entre Supercongelación y Súper Enfriamiento

• Cuando está activado el modo "Turbo", el segmento de temperatura del congelador mostrará "SF" y el segmento de temperatura del frigoríco mostrará "SC".

• Las luces del gráco de barras del congelador y del frigoríco se apagarán.

• Los modos Vacaciones y Económico no funcionarán hasta que el modo "Turbo" termine.

• El ajuste de temperatura del congelador y del frigoríco se podrá realizar pero no se acti- vará hasta que se hayan desactivado los modos Supercongelación y Súper Enfriamiento.

• El símbolo "Turbo" se apagará en cuanto uno de los modos (Supercongelación o Súper Enfriamiento) se cancele de manera manual o automática.ES - 81 - Modo vacaciones Cuándo aplicar: Puede activar la función si se va de vacaciones o si sólo usa el compartimento del frigoríco. Modo de uso:

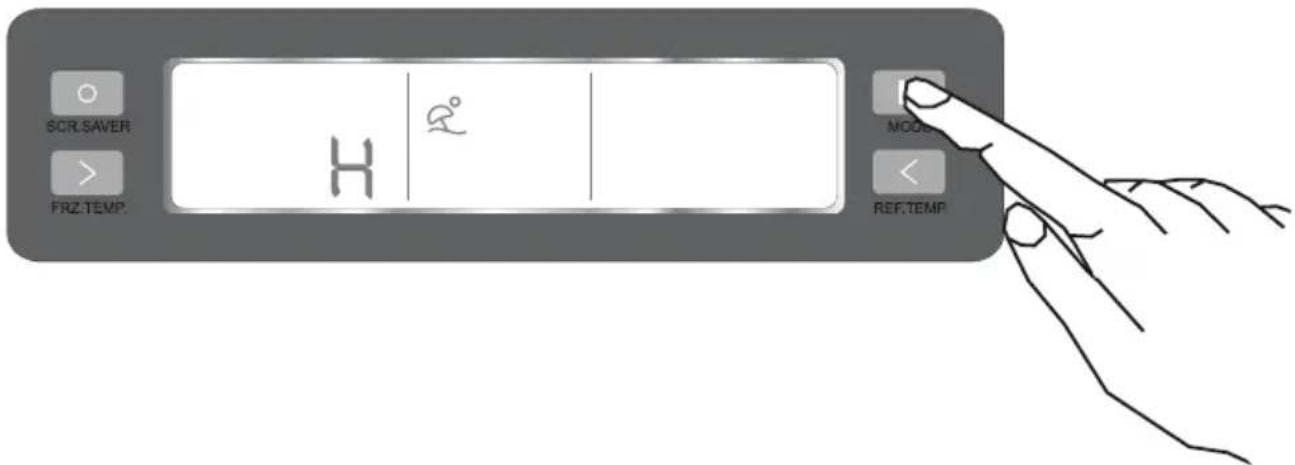

• Pulse el botón de Modo hasta que se encienda el símbolo de Vacaciones.

• El símbolo parpadeará 5 veces y sonará un pitido de conrmación si el usuario no pulsa ningún botón durante 2 segundos.

• El compartimento del frigoríco seguirá funcionando con el valor establecido denido en el circuito de control durante el modo de Vacaciones.

• El segmento de temperatura del congelador mostrará "H" durante este modo.

• El segmento de temperatura y las luces del gráco de barras del frigoríco se apagarán.

• El modo se cancelará si se selecciona el símbolo del modo de Vacaciones de nuevo.

• El aparato seguirá funcionando con los valores anteriores ajustados manualmente. Si no se han ajustado manualmente valores de temperatura, seguirá con los valores iniciales (compartimento del congelador -16°C y compartimento del frigoríco +8°C).ES - 82 - Modo económico Cuándo aplicar:

• Si desea usarlo en un valor establecido, se dene en el circuito de control

• Ambos compartimentos funcionarán con la regulación normal con los valores establecidos Modo de uso:

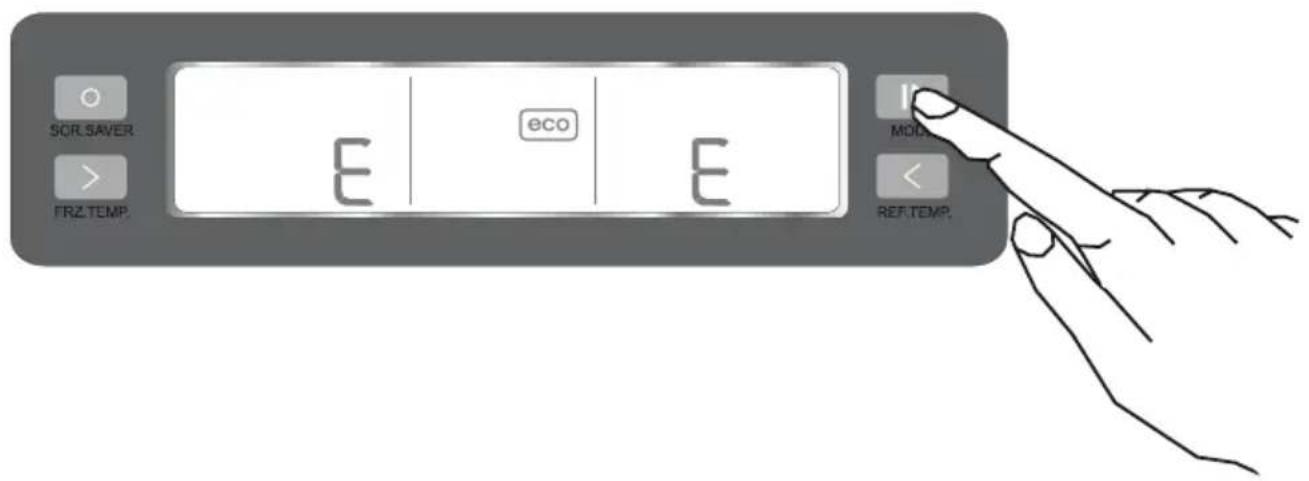

• Pulse el botón de Modo hasta que se encienda el símbolo de Supercongelación.

• El símbolo parpadeará 5 veces y sonará un pitido de conrmación si el usuario no pulsa ningún botón durante 2 segundos.

• Durante el modo Económico, se encenderá el símbolo y los segmentos de temperatura del congelador y del frigoríco mostrarán "E" Las barras se apagarán.

• Las luces del gráco de barras del congelador y del frigoríco se apagarán.

• Los otros modos no funcionarán hasta que el modo Económico termine.

• El modo se puede cancelar si se selecciona el símbolo de nuevo.ES - 83 - Función de Bloqueo para niños Cuándo aplicar: Este frigoríco tiene un sistema de bloqueo para la protección frente a un uso inadecuado por parte de niños. Ajustar el bloqueo para niños Deje pulsados los botones "FRZ. TEMP" y "REF. TEMP" durante 5 segundos a la vez. Cuando la función está activada, se ilumina el símbolo del candado. Cancelar el bloqueo para niños Deje pulsados los botones "FRZ. TEMP" y "REF. TEMP" durante 5 segundos a la vez. El símbolo del candado se cancelará. Nota: Cuando hay un corte de energía, el "Bloqueo para niños" se cancela automáticamente. Modo sin luz Cuándo aplicar: Si desea inhabilitar las luces de ambos compartimentos, puede seleccionar este modo. Las luces no se encenderán hasta que se cancele este modo. Ajustar este modo: Pulse los botones del frigoríco y del congelador a la vez, abra y cierre la puerta del conge- lador 3 veces. Cancelar este modo: La función se puede cancelar de la misma manera o después de 24 horas el aparato la cancelará directamente.ES - 84 - Modo Salvapantallas Cuándo aplicar: Si no desea que las luces del panel de control estén encendidas y consuman energía in- necesariamente mientras que usted no haya realizado ningún cambio en la conguración, puede activar este modo. Modo de uso:

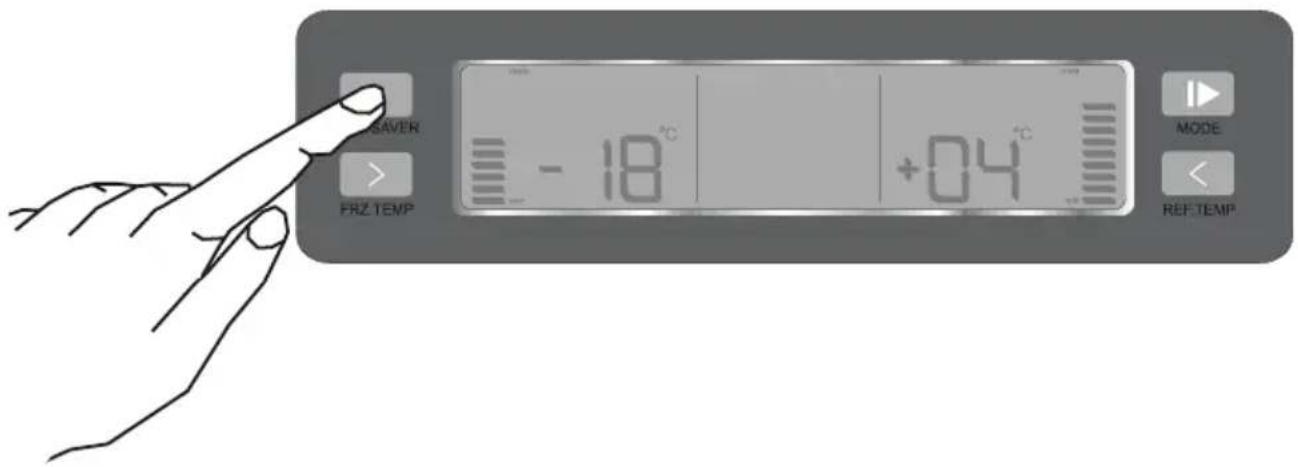

• Cuando deja pulsado el botón "SCR. SAVER" durante 5 segundos, se activará este modo.

• Mientras este modo esté activado, si no se pulsa ninguna tecla y si las puertas no se abren durante 10 segundos, las luces del panel de control se apagarán.

• Si pulsa cualquier tecla cuando las luces del panel de control estén apagadas, aparecen en la pantalla los ajustes actuales para que pueda hacer cualquier cambio que desee. Si no cancela el modo de salvapantallas ni pulsa ninguna tecla durante 10 segundos, el panel de control se oscurecerá de nuevo.

• Para cancelar el modo de salvapantallas, deje pulsado el botón de salvapantallas du- rante 5 segundos de nuevo.

• Cuando el modo de salvapantallas está activado, también puede activar la función de bloqueo para niños.

• Si no toca ninguna tecla durante 10 segundos después de activar la función de bloqueo para niños, las luces del panel de control se apagarán. Al pulsar cualquier tecla después de esto, puede ver los ajustes anteriores y el bloqueo para niños activado y puede can- celar la función de bloqueo para niños como se describe anteriormente en ese modo.ES - 85 - Ajunte de temperatura del compartimiento del congelador

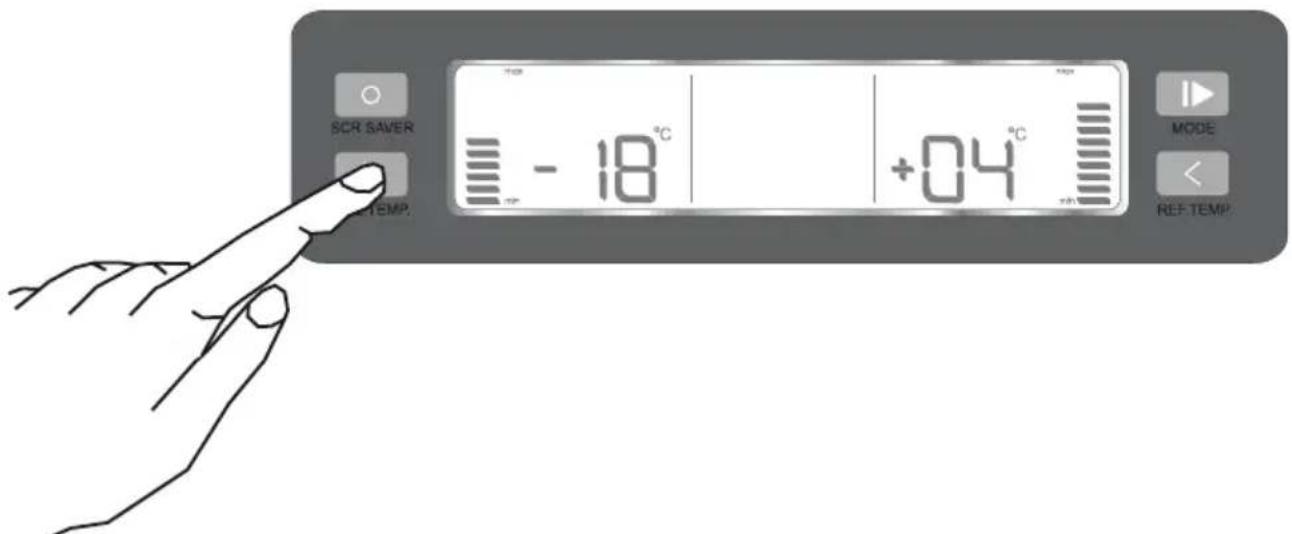

• Al principio aparecerá en la pantalla del congelador -16°C.

• Pulse una vez el botón "FRZ.TEMP".

• La primera vez que pulse hará que la pantalla del gráco de barras de congelador, si pulsa el botón "FRZ. TEMP" en 2 segundos El segmento mostrará -18°C.

• Cada vez que pulse el botón, la temperatura bajará 2 grados. (-16°C, -18°C, -20°C, -22°C, -24°C) El segmento y la barra parpadearán 5 veces y sonará un pitido de conrmación.

• Cuando el segmento muestre -24°C. , si pulsa el botón "FRZ.TEMP", el segmento seguirá desde -16°C.

• Si el aparato se ajustó en el modo Vacaciones, Supercongelación, Súper Enfriamiento o Económico antes del ajuste de temperatura, el aparato seguirá funcionando con el modo anterior. Cuando el modo anterior sea cancelado manualmente o automáticamente, el aparato comenzará a funcionar con los valores establecidos. Nota**: Si el sensor de temperatura ambiente está > 38°C el usuario no podrá ajustar la temperatura del compartimento del congelador a -22°C ni -24°C. Sólo -16°C, -18°C y -20°C estarán disponibles. Ajustes recomendados para la temperatura del compartimento del congelador Barras de tempe- ratura Temperatura interior del arcón del conge- lador Cuándo utilizar 3 barras -16°C Para poco almacenamiento 8 o 12 barras -18°C o -20°C Almacenamiento normal 16 o 20 barras -22°C o -24°C Para almacenar muchos alimentosES - 86 - Ajunte de temperatura del compartimiento del frigoríco

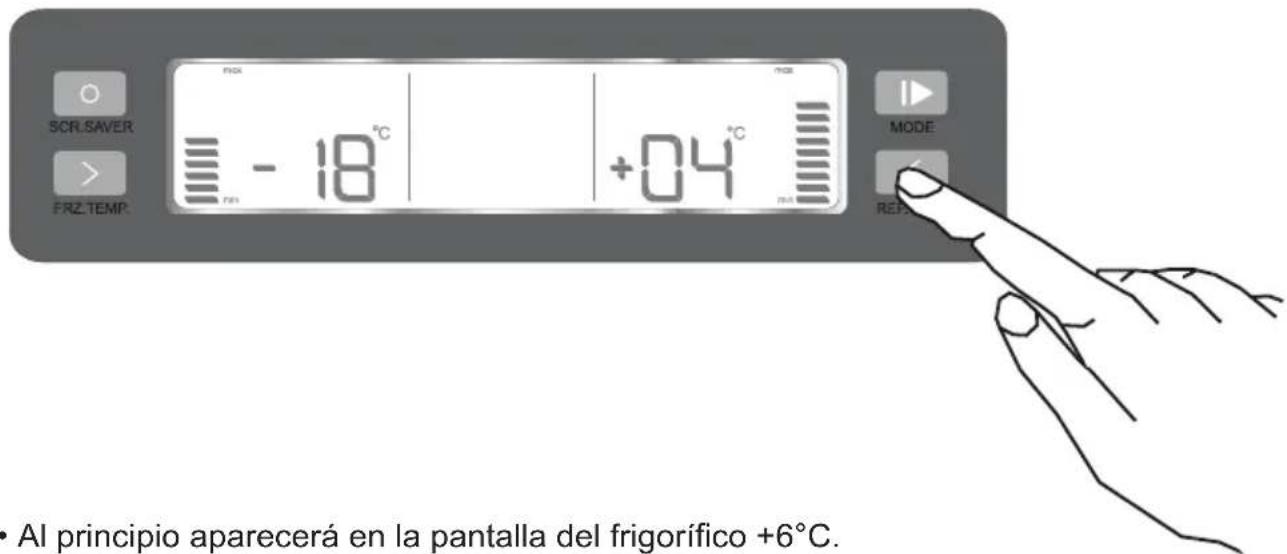

• Al principio aparecerá en la pantalla del frigoríco +6°C.

• Pulse una vez el botón "REF.TEMP".

• La primera vez que pulse hará que la pantalla del gráco de barras de congelador, si pulsa el botón "REF. TEMP" en 2 segundos, El segmento mostrará +6°C.

• Cada vez que pulse el botón, la temperatura bajará 2 grados. (+8°C, +6°C, +4°C, +2°C) El segmento y la barra parpadearán 5 veces y sonará un pitido de conrmación.

• Cuando el segmento muestre +2°C. , si pulsa el botón "REF.TEMP", el segmento se- guirá desde +8°C.

• Si el aparato se ajustó en el modo Vacaciones, Supercongelación, Súper Enfriamiento o Económico antes del ajuste de temperatura, el aparato seguirá funcionando con el modo anterior. Cuando el modo anterior sea cancelado manualmente o automáticamente, el aparato comenzará a funcionar con los valores establecidos. Ajustes recomendados para la temperatura del compartimento del frigoríco Barras de tempe- ratura Temperatura interior del arcón del refrige- rador Cuándo utilizar 12 barras +2°C Para almacenar muchos alimentos 9 o 6 barras +4°C o +6°C Almacenamiento normal 3 barras +8°C Para poco almacenamientoES - 87 - Advertencias acerca de los ajustes de temperatura

• No se borrarán sus ajustes de temperatura si se produce un corte de energía.

• No es recomendable que haga funcionar su refrigerador en ambientes con temperaturas inferiores a 10°C en términos de eciencia.

• Los ajustes de temperatura se deben hacer según la frecuencia de apertura de la puerta y la cantidad de alimentos que hay en el frigoríco.

• No pase a otro ajuste antes de nalizar el anterior.

• Su refrigerador debe funcionar hasta 24 horas según la temperatura del ambiente sin interrupción una vez enchufado para que esté completamente enfriado. Durante este período, no abra las puertas de su frigoríco con frecuencia y no lo sobrecargue.

• Se aplica una función de retardo de 5 minutos para evitar daños en el compresor del frigoríco, cuando desconecta el enchufe y lo vuelve a conectar para usarlo o cuando se produce un corte de energía. Su frigoríco comenzará a funcionar con normalidad transcurridos 5 minutos.

• Su frigoríco está diseñado para operar en las escalas de temperatura ambiente es- pecicadas en los estándares, de acuerdo al tipo de clima mencionado en la etiqueta de información. No recomendamos el funcionamiento de su refrigerador fuera de los valores límite de temperatura establecidos en términos de efectividad de enfriamiento. Tipo de Clima Temperatura ambiente T 16 a 43°C ST 16 a 38°C N 16 a 32°C SN 16 a 32°CES - 88 - Accesorios Cubitera

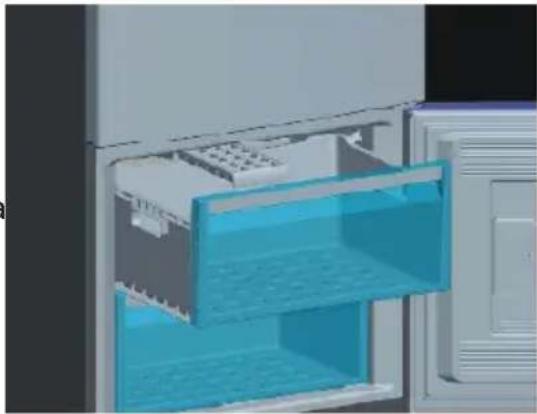

• Para sacar la cubitera: tire del cajón superior del congelador hacia fueran tanto como pueda, y a continuación tire de la cubitera para sacarla.

• Rellénela de agua a 3/4 de su capacidad, y vuelva a colocarla en el congelador. Nota: Mantenga la cubitera en posición horizontal mientras la coloca de nuevo en el congelador. De lo contrario podría derramarse parte del agua. Cajón del Congelador El cajón del congelador permite conservar los alimentos con mayor regularidad. Para sacar el cajón del congelador:

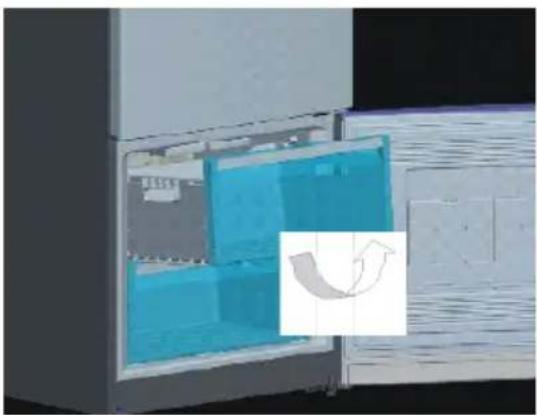

• Tire del cajón hacia fuera tanto como pueda

• Tire de su parte frontal hacia arriba y hacia fuera. Realizar el procedimiento contrario para volver a colocarlo. Nota: Agárrelo siempre por el asa mientras lo saca. Filtro Antiolores El ltro ubicado en esta zona neutraliza los malos olores del frigoríco. Filtro AntioloresES - 89 - Cajón de almacenamiento con ruedas Puede ajustar y usar este departamento como tres departamentos funcionales distintos.

Como departamento a 0 °C: Si quiere usar este compartimento como cajón a 0°C, pase la pieza deslizante (tapa, mostrada en la imagen) de la posición cerrada a la posición abierta y al mismo tiempo regule el ajuste del refrigerador a 2°C.

Como cajón para verduras: Si quiere usar este compartimento como cajón para verduras, pase la pieza deslizante (tapa, mostrada en la imagen) de la posición abierta a la posición cerrada.

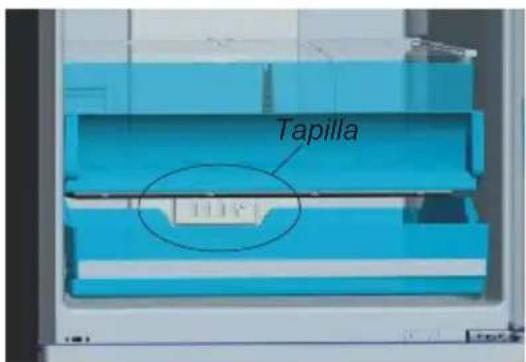

3- Como zona fría: Si quiere usar este compartimento como zona fría, pase la pieza deslizante

(tapa, mostrada en la imagen) de la posición cerrada a la posición abierta y al mismo tiempo regule el ajuste del refrigerador a 4°C o 5°C. Así, la temperatura de este departamento se ajusta a 1-2°C menos que los compartimentos del refrigerador.

• Utilizado como compartimento de refrigeración a 0°C: si guarda alimentos en el compartimento de refrigeración máxima, en lugar del congelador o del frigoríco, conseguirá mantener su frescura y su sabor a la vez que mantiene su aspecto fresco. Cuando esta bandeja esté sucia, sáquela y límpiela con agua. (El agua se congela a 0°C, pero los alimentos con sal o azúcar se congelan a una temperatura menor). Normalmente la gente utiliza este compartimento para pescado crudo o ligeramente encurtido, arroz, etc...

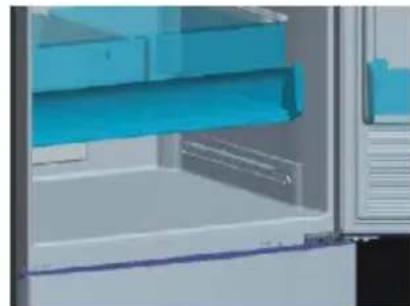

• Tire hacia fuera del estante refrigerador, hacia usted, y la tapa se abrirá automáticamente. No guarde alimentos que quiera congelar ni cubiteras para hacer hielo. Cómo sacar el estante refrigerador:

• Abra la tapa totalmente. (Ilustración-1)

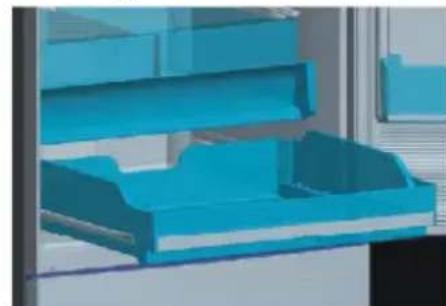

• Tire hacia fuera del estante refrigerador, hacia usted. (Ilustración-2)

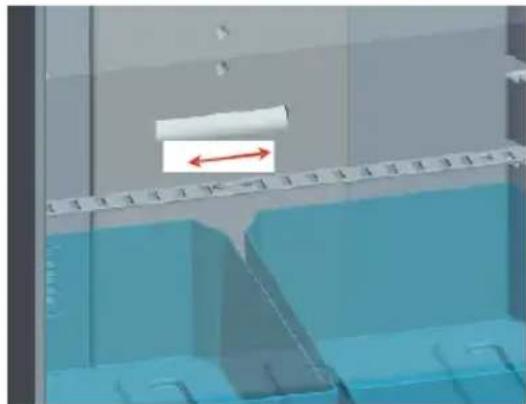

• Tire de las ruedas del estante hacia arriba para sacarlas de las guías. (Ilustración-3) Tapilla Ilustración. 1 Ilustración. 2 Ilustración. 3ES - 90 - Rueda para alimentos frescos En caso de que el verdulero esté completamente lleno, deberá abrir la rueda para alimentos frescos situada en la parte delantera del verdulero. Con esta rueda, se controlará mejor el aire y la humedad relativa del interior del verdulero para aumentar la vida de los alimentos. Deberá abrir la tapilla de detrás del estante de vidrio, en caso de que observe condensaciones en él. Este aparato está autorizado para su venta en Francia. En conformidad con la normativa valida en dicho pais,deberá ir provisto de un dispositivo especial (consulte la ilustracion) sitado en el compartimento inferior del frigorico para indicar la zona más fria del mismo. Indicator de TemperaturaES - 91 -

COLOCACIÓN DE LOS ALIMENTOS

Compartimento Frigoríco

• En condiciones normales de funcionamiento, con jar la temperatura de refrigeración en la posición 2 o la 3 será suciente.

• Para reducir la humedad y el consiguiente aumento de escarcha, nunca introduzca líquidos en recipientes sin tapar en el refrigerador.

• Nunca introduzca alimentos calientes en el interior. Los alimentos calientes deben introducirse a temperatura ambiente.

• Disponga la carne y el pescado limpio (envasado en bandejas o paquetes de plástico) que vaya a utilizar en uno o dos días.

• Puede introducir las frutas y las verduras sin empaquetar en el cajón de verduras. NOTA: No debe guardar patatas, cebollas ni ajos en el frigoríco. APARTADO - 3. APARTADO-3 Alim ento Dura ción de l almacenamiento Dónd e colocarlo e n el compartimento re frig erador Frutas y v erduras 1 semana En el verdulero (sin envolverlos en nada) Pescado y c arne 2-3 días Envueltos en papel de plástico o bolsitas o dentro de una caja para carne (sobre el estante de vidrio) Queso fresco3 -4 díasE n el estante especial de la puerta Mantequilla, margarina 1 semana En el estante especial de la puerta Productos embotellados, Leche y y ogur El período recomendado por el fabricante En el estante especial de la puerta Huevos 1 mesE n la huevera de la puerta Comida cocinada En cualquier estante Compartimento de Congelación Intensiva

• Utilice el compartimento de congelación intensiva para guardar alimentos congelados durante largo tiempo, y también para hacer hielo.

• Si va a utilizar el frigoríco con la capacidad máxima de congelación: Utilice el Modo de Congelación Rápida una vez que haya pasado todos los congelados de la cesta superior a las otras cestas. El frigoríco desactivará automáticamente la Congelación Rápida después de 24 horas.

• Coloque los alimentos que desee congelar en la cesta superior del congelador sin exceder la capacidad de congelación del frigoríco.

• No debe guardar alimentos frescos que vaya a congelar junto con los ya congelados mientras esté utilizando la congelación rápida. A continuación, deberá activar de nuevo la Congelación Rápida. Puede colocar losES - 92 - alimentos congelados junto al resto, después de que se hayan congelado (por lo menos 24 horas después de la 2

activación por segunda vez de la Congelación Rápida).

• No coloque la comida que vaya a congelar cerca de los alimentos ya congelados.

• Deberá congelar los alimentos frescos (carne, carne picada, pescado, etc.), dividiéndolos en porciones de tal manera que puedan ser consumidos inmediatamente.

• No vuelva a congelar los alimentos una vez que ya estén descongelados. Puede suponer un peligro para su salud ya que podría causar problemas tales como intoxicación por alimentos.Escuchar

• No guarde comida caliente en el compartimento de congelación intensiva antes de que se haya enfriado. Esto causaría que se pudran los otros alimentos que ya se hayan congelado en este compartimento.

• Cuando compre alimentos ya congelados, asegúrese de que se congelaron en buenas condiciones y que no esté roto el paquete.

• Deberá seguir siempre las recomendaciones de almacenaje impresas en los paquetes de los congelados que vaya a guardar. Deberá consumir dichos congelados en el menor tiempo posible si no apareciese ninguna indicación al respecto.

• Deberá transportas los congelados en las debidas condiciones sin romper la cadena de frío, y colocarlos en el estante de congelación rápida tan pronto como le sea posible. No utilice los estantes de la puerta para la congelación.

• Si se hubiera producido cualquier humidicación en el paquete de comida congelada y tiene un mal olor, podría ser que se hubiera almacenado antes en condiciones inadecuadas y que esté podrida. ¡No compre nunca este tipo de comida!

• El tiempo de conservación de los alimentos congelados varía en función de la temperatura ambiente,de la frecuencia de apertura y cierre de las puertas, del ajuste del termostato, del tipo de comida y del tiempo transcurrido desde el momento de la compra hasta el momento de la congelación. Siga siempre las instrucciones del paquete y no exceda nunca del tiempo de conservación indicado.

• Si mantiene la puerta del congelador abierta durante mucho tiempo o se la deja así, se producirá escarcha en el subsuelo del congelador. Esto puede llegar a impedir la correcta circulacion del aire. Para evitar esto, desenchufe el frigoríco y deje que se descongele. Una vez se descongele la escarcha, limpie el congelador.

• Puede sacar las cestas, cajones y tapas si desea aumentar la capacidad de almacenaje del congelador.

• El volumen declarado en la etiqueta es el equivalente al espacio utilizado sin cestas, cajones ni tapas.

• En caso de un apagón o avería, el paquete o bolsa de hielo sirve para retrasar la descongelación. Se alcanzará un mayor tiempo de conservación colocando la bolsa de hielo directamente sobre los alimentos en el compartimento superior.

• Puede guardar la bolsa o paquete de hielo en la puerta para ahorrar espacio.

• También puede utilizarla para enfriar temporalmente los alimentos, como cuando los transporta en una bolsa de congelados.

• En las páginas 93, 94 y 95 se indican algunas recomendaciones para colocar y guardar los alimentos en el compartimento de congelación intensiva.ES - 93 - Nota: Una vez descongelados los alimentos, deberá cocinarlos igual que si fueran frescos. No vuelva a congelar los alimentos una vez que ya estén descongelados, si no los ha cocinado antes. PESCADO Y CARNE Preparación Período de almacenamient o (meses) Tiempo de deskielo a temperatura ambiente (horas) Bistec Envuelto en papel 6-10 1-2 Carne de cordero Envuelto en papel 6-8 1-2 Asado de ternera Envuelto en papel 6-10 1-2 Ternera troceada En pequeños pedazos 6-10 1-2 Carnero troceado En pedazos 4-8 2-3 Carne picada En forma de paquetes achatados por los extremos y sin condimentar 1-3 2-3 Despojos (pedazos) En pedazos 1-3 1-2 Salchichas / chorizo Debe empaquetarse parejo incluso aunque esté cubierto por una película 1-2 Hasta que esté bien descongelado Pollo y pavo Envuelto en papel 7-8 10-12 Ganso/patoEnvuelto en papel 4-8 10 Carne de venado, jabalí y conejo Porciones de 2,5 kg y sin huesos 9-12 10-12 Pescado de río, truchas, carpas, atún o barbo

Hasta que esté bien descongelado Pescado sin grasa; lubina, rodaballo, lenguado 4-8 Hasta que esté bien descongelado Pescado graso; bonito, caballa, anchoas 2-4 Hasta que esté bien descongelado Crustáceos Limpios y colocados en bolsas 4-6 Hasta que esté bien descongelado Caviar En su envase, dentro de un recipiente de aluminio o plástico 2-3 Hasta que esté bien

scongelado Caracoles En agua s alada, dentro de un recipiente de aluminio o plástico

Hasta que esté bien descongelado Debe lavarse y secarse después de limpiarlo bien por dentro y escamarlo, se deben cortar la cola y la cabeza cuando sea necesario.ES - 94 - FRUTAS Y VERDURAS Preparación Período de almacenamient o (meses) Período de descongelación a temperatura ambiente (horas) Coliflor Quitar las hojas, dividir el centro en partes y dejar en remojo en agua con un chorrito de limón 10-12 Se pueden utilizar sin esperar a que se descongelen Habichuelas, vainas Lavar y cortar en pequeños pedazos 10-13 Se pueden utilizar sin esperar a que se descongelen Guisantes Descascarar y lavar12 Se pueden utilizar sin esperar a que se descongelen Setas y espárragos Lavar y cortar en pequeños pedazos 6-9 Se pueden utilizar sin esperar a que se descongelen ColLimpiar 6-8 2-A temperatura ambiente Berenjenas Cortar en pedazos de 2 cm después de lavar 10-12 Se pueden utilizar sin esperar a que se descongelen Maíz Limpiar y empaquetar en su mazorca o desgranado

Se pueden utilizar sin esperar a que se descongelen Zanahorias Limpar y cortar en rodajas 12 Se pueden utilizar sin esperar a que se descongelen Pimientos Eliminar el tallo, dividir en dos y separar las semillas 8-10 Se pueden utilizar sin esperar a que se descongelen EspinacasLavar 6-9 2-A temperatura ambiente Manzanas y peras Cortar en rodajas después de pelar 8-10 5-En el frigorífico Albaricoque, melocotón Partir por la mitad y quitar las semillas 4-6 4-En el frigorífico Fresa, frambuesa Lavar y limpiar 8-12 2-A temperatura ambiente Frutas cocinadas Dentro de una recipiente al que se añade un 10% de azúcar

4-A temperatura ambiente Ciruelas, cerezas, guindas Lavar y quitar los tallos 8-12 5-7- A temperatura ambienteES - 95 -

• No se deben congelar con la cáscara. Se debe congelar la yema aparte de la clara, o bien juntos tras haberlos batido juntos. El sabor de algunas especias que se encuentran en los platos cocinados (anís, basilica, berros, vinagre, especias variadas, jengibre, ajo, cebolla, mostaza, tomillo, mejorana, pimienta negra, etc) se modica y adquiere una intensidad mayor y más fuerte cuando se almacenan durante un largo período. Por lo tanto, es preferible añadir pocas especias a la comida a congelar, o deberá especiarla después de descongelarla. Preparación Período de almacenamient o (meses) Condi ciones de almacenamiento 2-3 Sólo leche homogeneizada En lonchas 6-8 Pueden dejarse en sus envases originales durante un breve tiempo de almacenamiento Deben también envolverse en película de plástico para su almacenamiento a largo plazo En su propio envase 6 Clara de huevo 10-12 En un recipiente cerrado Mezcla de huevo (clara- yema) Mezclar bien y agregar una pizca de sal o azúcar para evitar que espese demasiado

En un recipiente cerrado Yema de huevo Mezclar bien y agregar una pizca de sal o azúcar para evitar que espese demasiado 8-10 En un recipiente cerrado Huevos* Productos lácteos y pastelería Leche Queso (que no sea queso blanco) Mantequilla, Período de almacenamiento (meses) Período de descong elación a temperatura ambiente (hor as) Dura ción de la descong elación en el horno (minut os) Pan4 -6 2-3 4-5 (220-225°C) Galletas3 -6 1-1,5 5-8 (190-200°C) Tartas 1-32 -3 5-10 (200-225°C) Pastel 1-1,53 -4 5-8 (190-200°C) Pastelería 2-31 -1,5 5-8 (190-200°C) Pizza2 -3 2-4 15-20 (200°C)ES - 96 - Descongelación

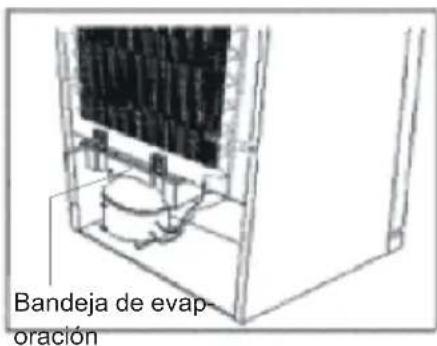

• El frigorífico realiza la descongelación de forma totalmente automática. El agua de la descongelación pasa a través del canalón de recogida de aguas hasta la bandeja de evaporación de la parte superior del compresor, y allí se evapora automáticamente.

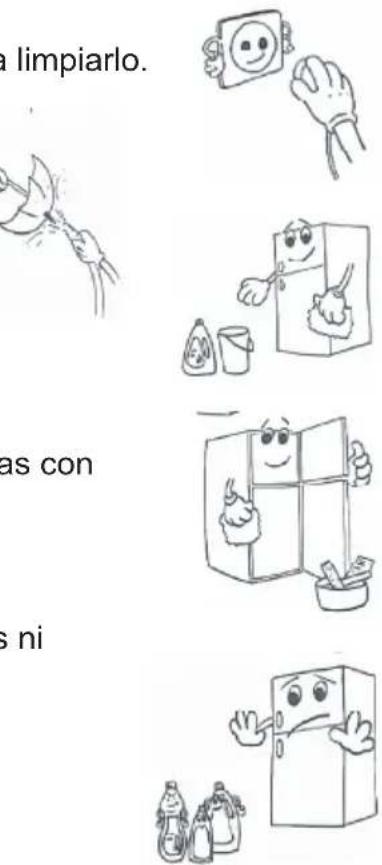

LIMPIEZA Y MANTENIMIENTO

• Asegúrese de desenchufar el frigoríco antes de comenzar a limpiarlo.

• No limpie el frigoríco derramando agua sobre él.

• Puede limpiar tanto el exterior como el interior con un paño suave o una esponja, y utilizando agua jabonosa templada.

• Vaya sacando cada una de las piezas por separado; límpielas con agua jabonosa. No las lave en el lavavajillas.

• Para la limpieza, no utilice productos inamables, explosivos ni abrasivos tales como disolventes, gas o ácido.

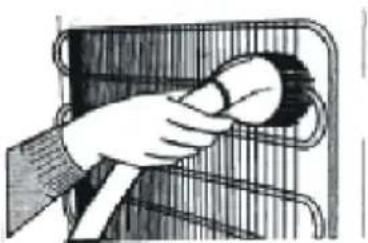

• Limpie el condensador en la parte trasera del frigoríco, con un cepillo y al menos una vez al año; de este modo se reducirá el consumo de energía y aumentará la ecacia del aparato. Asegúrese de que el frigoríco esté desenchufado cuando lo esté limpiando o lo vaya a limpiar. Bandeja de evap- oración El tiempo de conservación variará en función de la cantidad de aceite utilizado. Los aceites adecuados son: margarina, grasa de ternera, aceite de oliva y mantequilla. Los no adecuados son: el aceite de cacahuete y la manteca de cerdo. La comida en forma líquida se debe congelar en vasos de plástico y el resto debe ser congelado en lm plástico o bolsas. APARTADO - 4.

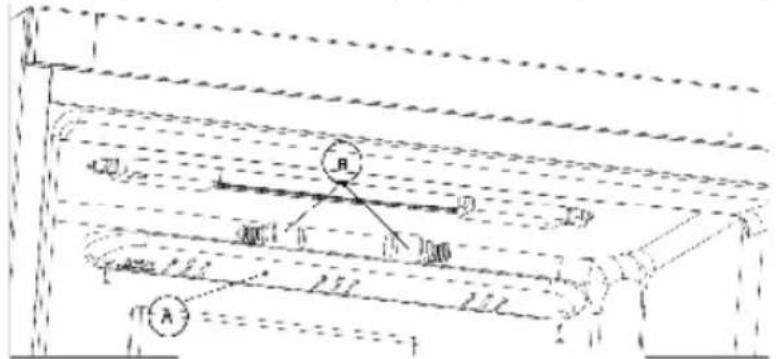

Sustitución de la Bombilla Sustitución de la Bombilla de la Luz del Frigoríco (si la iluminación es mediante bombilla)

1. Desenchufe el frigoríco de la corriente.

2. Saque los tornillos de cada lateral de la carcasa de la luz(A).

3. Cambie la bombilla (B) por otra nueva de no más de 15 Watios.

4. Vuelva a colocar la carcasa en su sitio y enchufe de nuevo el frigoríco.

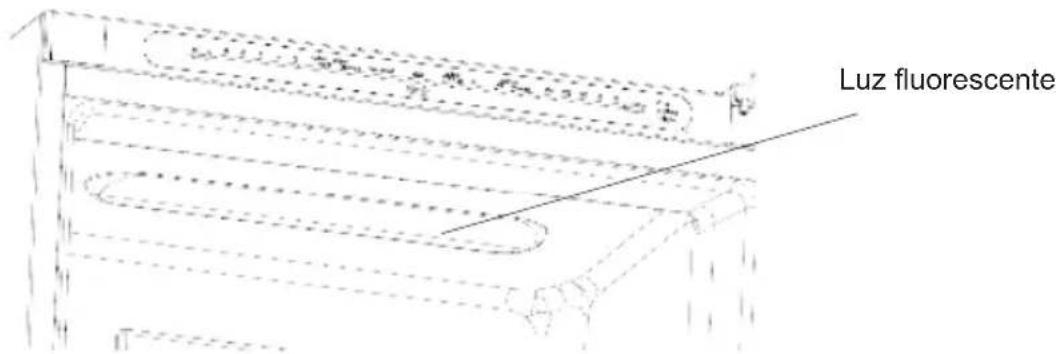

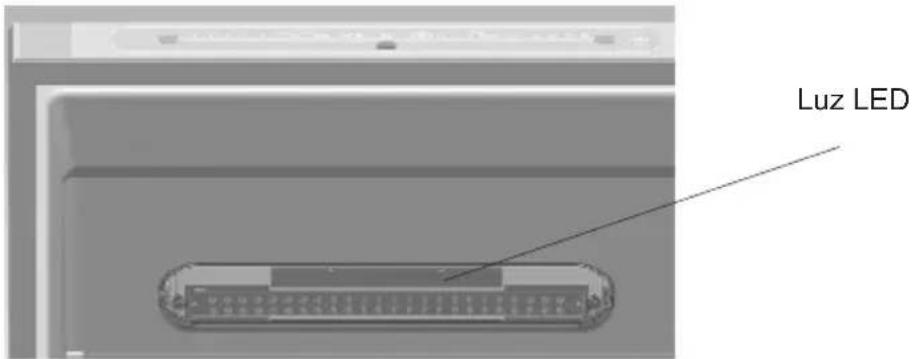

Sustitución de la Bombilla Led Para ello, deberá llamar al servicio técnico. Sustitución del Fluorescente de la Luz del Frigoríco (si la iluminación es mediante lámpara uorescente) Para ello, deberá llamar al servicio técnico. Luz LED Luz uorescente (si la iluminación es mediante LEDS)ES - 98 -

TRASLADO Y RECOLOCACIÓN

• Puede guardar el embalaje original (si así lo quiere) para poder transportar el frigoríco a una nueva ubicación.

• Durante el transporte, deberá envolver rmemente el frigoríco con un embalaje robusto, y con cintas o cuerdas fuertes; así mismo, deberá seguir las correspondientes instrucciones contenidas en el embalaje.

• Extraiga las piezas móviles (estantes, accesorios, cajones de verduras, y demás), o bien sujételas rmemente en el frigoríco mediante cintas, para protegerlas frente a cualquier golpe durante su traslado o recolocación.

• Cargue el frigoríco en posición vertical. Cómo cambiar la posición de la Puerta Puede cambiar el sentido de apertura de la puerta del frigoríco. Para ello, deberá contactar con el servicio técnico más cercano. (En ciertos modelos.) APARTADO - 5.

ANTES DE LLAMAR AL SERVICIO TÉCNICO APARTADO - 6. APARTADO-6 Advertencias de comprobación: El frigoríco le avisa si las temperaturas del frigoríco y del congelador están en niveles inadecuados o si se produce un problema en el aparato. Los códigos de advertencia se muestran en los indicadores del congelador y del frigoríco. TIPO

SR Fallo Advertencia Hay partes fuera de servicio o hay un fallo en el proceso de refrigeración Llame al servicio técnico lo antes posible. LF Comparti- miento del congelador No suciente- mente frío Esta precaución se verá especialmente tras un largo corte de energía

1. No congele alimentos que estén

descongelados y consúmalos en un corto periodo de tiempo.

2. Ajuste la temperatura del congela-

dor con valores más fríos o establez- ca el modo de Supercongelación hasta que el compartimento alcance la temperatura normal.

3. No ponga alimentos frescos hasta

que se haya arreglado el fallo. LC Comparti- mento del refrigerador No suciente- mente frío Temperatura ideal para el frigoríco El compartimento está a +4 oC. Si ve esta advertencia, sus alimentos podrían deteriorarse.

1. Ajuste la temperatura del frigorí-

co con valores más fríos o establez- ca el modo de Súper Enfriamiento hasta que el compartimento alcance la temperatura normal.

2. No abra mucho la puerta hasta

que se haya arreglado el fallo. LF y LC no suciente- mente frío Advertencia Es la combinación de los tipos de error LF y LC Verá este fallo al iniciar por primera vez el aparato. Se apagará cuando los compartimentos alcancen la temperatura normal HC Comparti- mento del frigoríco demasiado frío Los alimentos co- mienzan a congelarse debido a que la tem- peratura es demasia- do baja

1. Compruebe si está activado el

"modo de Súper Enfriamiento"

2. Reduzca los valores de tempera-

tura del frigoríco LOPO Baja tensión Advertencia Cuando la alimen- tación eléctrica es menor de 170 V, el aparato entra en posi- ción estable. Esto no es un fallo. Esto evita daños al compresor. Esta advertencia se apagará cuando la tensión alcance el nivel requeridoES - 100 - Qué hacer si el aparato no funciona?

• Se ha producido un corte de luz?

• El aparato está correctamente enchufado?

• Se ha fundido el fusible del enchufe del aparato o el fusible del cuadro de luz?

• La toma de pared está averiada? Para realizar esta comprobación, enchufe el frigoríco en otra toma que usted sepa que funciona correctamente. Avisos de control: El frigoríco le avisará en caso de que la temperatura del congelador y del compartimento frigoríco no estén en los niveles correctos, o bien si el frigoríco presentara cualquier avería. Los códigos de aviso aparecerán en las pantallas de ajuste de los compartimentos del congelador y del frigoríco. Si el frigoríco emite ruidos durante el funcionamiento: Ruidos Normales Crepitación (Hielo que se Agrieta):

• Se puede escuchar durante la descongelación.

• Una vez que el aparato se haya refrigerado o calentado (expansiones del material del aparato). Crujidos Breves

• Se puede escuchar cuando el termostato enciende y apaga el compresor. Ruido del Compresor

• Es el ruido normal del motor. Indica que el compresor está funcionando correctamente. En el momento del arranque del compresor, puede funcionar con algo más de ruido durante un breve tiempo. Burbujeos:

• Este ruido lo provoca el paso del líquido refrigerante por las tuberías del circuito. Flujo de agua:

• Este es el sonido normal del ujo de agua en el recipiente de evaporación durante la descongelación. Se puede escuchar durante la descongelación realizada en el aparato. Soplos de agua:

• Es el ruido normal del ventilador. Este sonido se puede escuchar, cuando el sistema está funcionando normalmente, a causa de la circulación de aire en los frigorícos “No Frost”. Si los bordes del compartimento frigoríco que están en contacto con el sello de la puerta están calientes:

• Especialmente en los meses de verano (en climas calientes), puede que estén calientes las supercies en contacto con el sello de la puerta del aparato, cuando el compresor está funcionando; esto es bastante normal. Si observa agua en la parte inferior del frigoríco:ES - 101 -

• Ha empaquetado la comida correctamente? ¿Ha secado los vasos o copas totalmente antes de colocarlos en el frigoríco?

• Las puertas del frigoríco se abren muy a menudo? Cuando esto sucede, es nomal que la humedad del ambiente en la habitación entre dentro del frigoríco. La humidicación será más rápida cuanto mayor sea la humedad del ambiente y cuanto más se abra la puerta del aparato.

• Después de la descongelación, es normal que se formen gotas de agua en la pared trasera interna del aparato. (en modelos estáticos) Si las puertas no se abren o cierran correctamente:

• La disposición de los alimentos empaquetados impide que se cierre la puerta?

• Ha colocado correctamente los estantes y cajones de los compartimentos?

• Los sellos de la puerta presentan algún defecto o rotura?

• El frigoríco está bien asentado en una supercie plana y estable? Acerca del dispensador de agua; Si el ujo de agua no es normal; compruebe lo siguiente:

• Que el depósito esté bien colocado.

• Que las juntas estén montadas correctamente. Si se producen goteos; compruebe lo siguiente:

• Que el grifo esté bien montado.

• Que las juntas del grifo estén montadas correctamente. NOTAS IMPORTANTES:

• La función de protección del compresor se activará después de interrupciones bruscas de energía, o tras desenchufar el aparato; ello se debe a que el gas de circuito de refrigeración no se ha estabilizado todavía. No se debe preocupar, ya que el frigoríco empezará a funcionar solo tras cinco minutos.

• Desenchufe el frigoríco si no lo va a utilizar durante un período prolongado de tiempo (por ejemplo, durante las vacaciones de verano). Descongele y limpie el frigoríco, según las instrucciones del Apartado 4, y deje la puerta abierta para evitar la aparición de moho y malos olores.

• Le recomendamos que contacte con el servicio técnico autorizado más cercano, en el caso de que el problema persista y aun habiendo seguido todas las instrucciones anteriores.

• Este aparato se ha fabricado para ser destinado al uso doméstico; por tanto, sólo puede utilizarse en casa y únicamente para los nes previstos. No es adecuado para un uso comercial o común. Cabe subrayar que el fabricante y su distribuidor no serán responsables de ninguna reparación ni avería durante el período de garantía, si el consumidor utiliza el aparato en una forma que no cumpla con estas instrucciones.

• Según lo estipulado y declarado por el Departamento de Industria, la vida útil del aparato es de 10 años; este es el período estipulado para la retención de las piezas de repuesto necesarias para el buen funcionamiento del aparato.ES - 102 - Consejos Para Ahorrar Electricidad 1– Coloque el frigoríco en lugares frescos y bien ventilados, evitando la exposición a la luz solar directa, y lejos de fuentes de calor (radiadores, cocinas, y otros). O bien deberá utilizar placas aislantes. 2– Espere a que se enfríen los alimentos y bebidas fuera del frigoríco antes de colocarlos dentro del mismo. 3– Coloque los congelados en el compartimento frigorífico para que se vayan descongelando. La baja temperatura de estos congelados, además, ayudará a enfriar el frigoríco mientras se descongelan. De esta forma se ahorra energía. De lo contrario, descongelándolos fuera, se pierde energía. 4– Asegúrese de que cualquier bebida o líquido esté bien tapado al colocarlo en el frigoríco. De lo contrario aumentará la humedad interior del aparato. De esta forma el frigoríco necesitará trabajar más durante más tiempo. Por otra parte, al tapar las bebidas o líquidos se evita que se atenúe su olor o sabor. 5– Procure abrir la puerta el menor tiempo posible cuando coloque alimentos o bebidas. 6– Mantenga cerradas las tapas de los diferentes compartimentos del aparato (cajón de verduras, refrigerador, y otros). 7– Mantenga siempre limpia y en buen estado (exible) la junta de la puerta. Si se desgasta, cámbiela por otra nueva. Información sobre Conformidad

• Este equipo está diseñado para su uso a una temperatura ambiente dentro del rango 16°C -43°C.

• El aparato está diseñado para cumplir con las normas IEC60335-1/IEC60335-2-24, y 2004/108/EC. Este aparato está diseñado y fabricado con materiales y componentes de alta calidad, que pueden ser reci- clados y reutilizados. Este símbolo signica que el equipo eléctrico y electrónico, al nal de su ciclo de vida, no se debe desechar con el resto de residuos domésticos. Por favor, deposite su viejo electro domestico en el punto de recogida de residuos o contacte con su administración local. En la Unión Europea existen sistemas de recogida especí- cos para residuos de aparatos eléctricos y electrónicos. Por favor, ayúdenos a conservar el medio ambiente!ES - 103 -

2) Estante de Vidrio del Frigoríco

3) Tapa del Cajón de Verduras

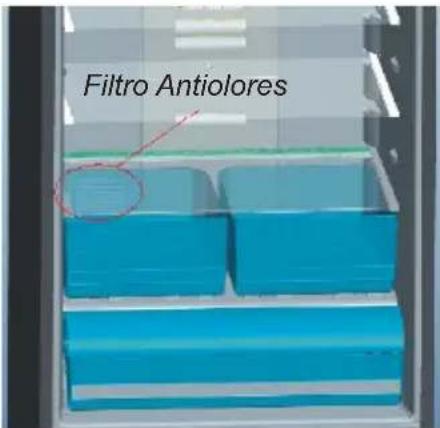

4) Filtro Antiolores

5) Cajón de Verduras

6) Tapa del Cajón de Almacenamiento con Ruedas

7) Cajón de Almacenamiento con Ruedas

8) Interruptor de la Lámpara

9) Cesta Superior del Congelador

Esta ilustración de las partes y piezas del aparato sólo tiene carácter orientativo. En fun- ción del modelo, algunas de las piezas pueden variar.

10) Cesta Medio del Congelador

11) Cesta Inferior del Congelador

12) Bandeja para el hielo

13) Carcasa de la Batería

14) Batería de Refrigeración

17) Estante Superior
