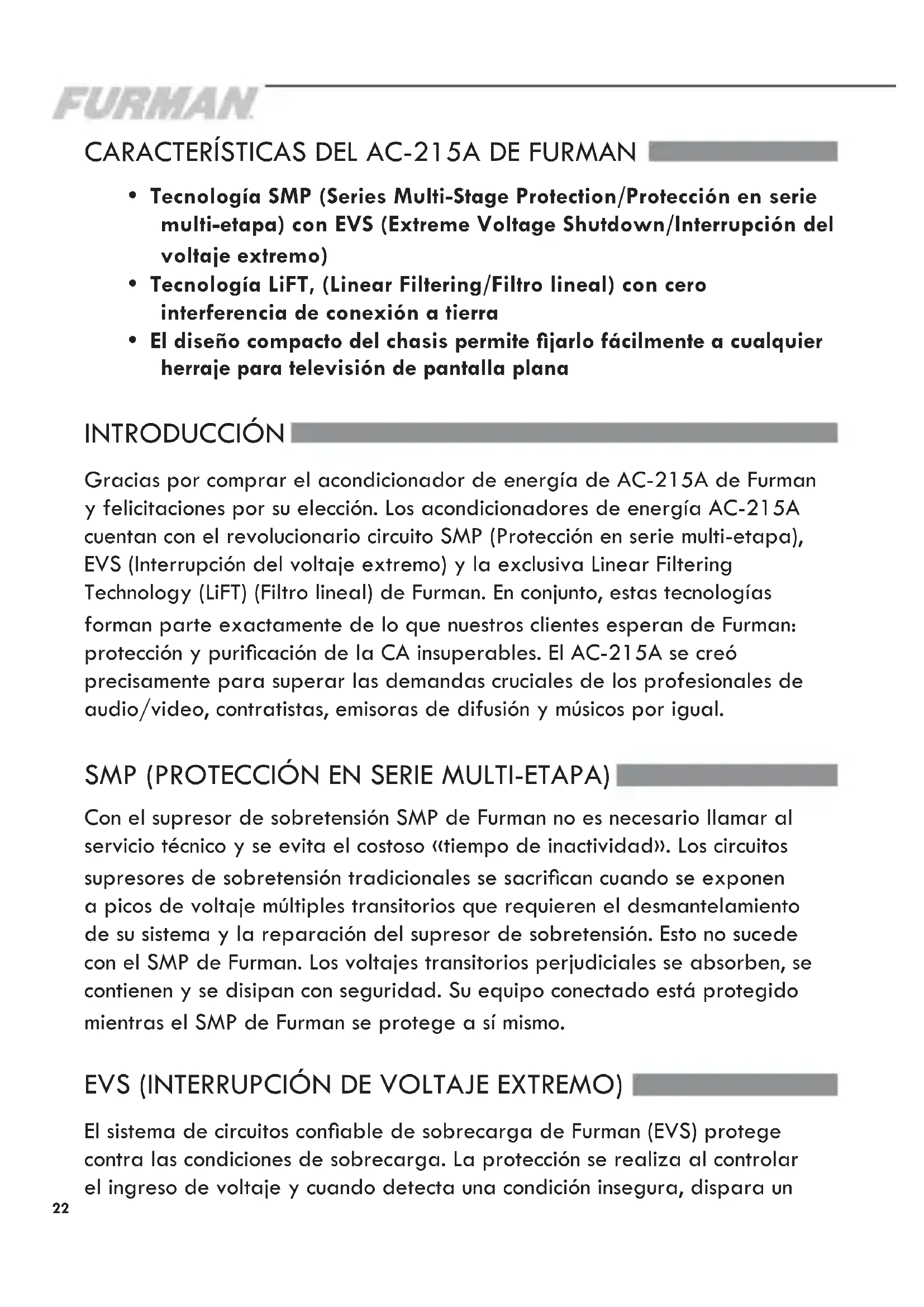

MANUAL DE USUARIO AC215A Furman

• Tecnología SMP (Series Multi-Stage Protection/Protección en serie multi-etapa) con EVS (Extreme Voltage Shutdown/Interrupción del voltaje extremo)

• Tecnología LiFT, (Linear Filtering/Filtro lineal) con cero interferencia de conexión a tierra

• El diseño compacto del chasis permite jarlo fácilmente a cualquier herraje para televisión de pantalla plana INTRODUCCIÓN Gracias por comprar el acondicionador de energía de AC-215A de Furman y felicitaciones por su elección. Los acondicionadores de energía AC-215A cuentan con el revolucionario circuito SMP (Protección en serie multi-etapa), EVS (Interrupción del voltaje extremo) y la exclusiva Linear Filtering Technology (LiFT) (Filtro lineal) de Furman. En conjunto, estas tecnologías forman parte exactamente de lo que nuestros clientes esperan de Furman: protección y puricación de la CA insuperables. El AC-215A se creó precisamente para superar las demandas cruciales de los profesionales de audio/video, contratistas, emisoras de difusión y músicos por igual. SMP (PROTECCIÓN EN SERIE MULTI-ETAPA) Con el supresor de sobretensión SMP de Furman no es necesario llamar al servicio técnico y se evita el costoso «tiempo de inactividad». Los circuitos supresores de sobretensión tradicionales se sacrican cuando se exponen a picos de voltaje múltiples transitorios que requieren el desmantelamiento de su sistema y la reparación del supresor de sobretensión. Esto no sucede con el SMP de Furman. Los voltajes transitorios perjudiciales se absorben, se contienen y se disipan con seguridad. Su equipo conectado está protegido mientras el SMP de Furman se protege a sí mismo. EVS (INTERRUPCIÓN DE VOLTAJE EXTREMO) El sistema de circuitos conable de sobrecarga de Furman (EVS) protege contra las condiciones de sobrecarga. La protección se realiza al controlar el ingreso de voltaje y cuando detecta una condición insegura, dispara unFRANÇAIS ENGLISH ESPAÑOL

relé que corta el ingreso de energía hasta que se corrige la condición de sobrecarga. La unidad se reclinará automáticamente cuando el voltaje se vuelve a un nivel seguro. TECNOLOGÍA LIFT (FILTRO LINEAL) Desafortunadamente, los acondicionadores de energía de CA tradicionales se diseñaron para condiciones de laboratorio irreales. Las tecnologías anteriores, ya sean de ltros de varios polos o de modo serie convencional, en realidad, podrían dañar el rendimiento de audio y video en vez de ayudar debido a la máxima resonancia de sus diseños anticuados no lineales. Bajo ciertas condiciones, estos diseños pueden, en realidad, agregar más de 10 dB de ruido en la línea de entrada de CA. Peor aún, los picos de voltaje excesivo y el ruido de CA que interere con la conexión a tierra del equipo pueden causar, con frecuencia, la pérdida de datos digitales, la necesidad de reiniciar las conguraciones digitales o la destrucción de conversores digitales sensibles. La tecnología LiFT de Furman tiene un enfoque diferente que garantiza el rendimiento óptimo por medio de ltros lineales para el ruido de CA sin interferir con la conexión a tierra.

INFORMACIÓN DE SEGURIDAD

Para obtener lo mejores resultados con esta tira de multi contactos con protección múltiple, lea cuidadosamente el siguiente manual antes de usarla. ADVERTENCIA Para reducir la probabilidad de una descarga eléctrica, no exponga este equipo a lluvia o humedad. Existen voltajes altos dentro del equipo. No retire las cubiertas del equipo. No existen partes reparables por el usuario en el interior. Comuníquese solamente con el personal calicado.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

1. Por favor lea y observe todas las instrucciones de seguridad y de

operación antes de instalar su equipo. Conserve estas instrucciones para referencias futuras.

2. Su unidad no debe ser usada cerca del agua – por ejemplo, cerca de la

tina de baño, lavabos, piscinas, supercies mojadas, etc.24

3. No coloque su unidad cerca de fuentes emisoras de calor, como

radiadores, estufas, hornos, o alguna otra fuente que produzca calor.

4. La unidad solo debe ser conectada a una toma aterrizada (con conexión

a tierra física) de 120VCA, 60Hz. No elimine la conexión a tierra ni cambie la polaridad del conector.

5. Acomode los cables de tal forma que no sean pisados, presionados ni

tensados. Ponga mucha atención en el buen estado de los cables y las clavijas que va a conectar a la unidad, para prevenir incendios o lesiones; los cables dañados, deben ser reemplazados de inmediato.

6. Limpie su AC-215A con un trapo húmedo, no mojado completamente. No

utilice solventes ni limpiadores abrasivos. Por ningún motivo vierta agua dentro del equipo.

7. Su equipo debe ser reparado por personal calicado cuando:

• Cuando el cable de alimentación ha sido quemado, cortado o dañado.

• Se le han metido objetos o se le ha derramado agua al equipo.

• El equipo ha sido expuesto a lluvia o humedad.

• El equipo no funciona correctamente o muestra un cambio notable en su desempeño.

• El equipo se ha caído o la carcasa se ha dañado.

8. Su equipo debe operar con una conexión a tierra adecuada. De lo

contrario, estará utilizando su equipo de manera incorrecta y por ende, no es válida la garantía.

9. No intente darle servicio a su unidad bajo las condiciones establecidas

en este manual. Todas las reparaciones y servicio deberán hacerlas el personal calicado. FUNCIONAMIENTO INDICADOR EVS (INTERRUPCIÓN DE VOLTAJE EXTREMO): El circuito SMP+ sensa el voltaje que pueda ser lo bastante alta para causarle daño a tus componentes y apaga el equipo antes de que el daño ocurra. El LED del Apagado por Voltaje Extremo está normalmente apagado. Si un voltajeFRANÇAIS ENGLISH ESPAÑOL

de entrada sensado excede los 137VAC, a la hora del encendido o durante la operación normal, el AC-215A se apagará y el LED indicador se encenderá. NOTA: Si la alimentación principal está sobre el alto voltaje de atajo y ha hecho la unidad quitar energía de sus enchufes, no puede restaurar energía hasta que la alimentación principal vuelva a un nivel nominal más bajo. Si él alimentación principal sigue siendo alto, compruebe la fuente del problema, y si el necessaey, cambia la fuente de la CA. INDICADOR «PROTECTION OK» (PROTECCIÓN ACTIVADA): Aunque los circuitos con tecnología SMP+ de Furman protegen contra picos de voltaje y variaciones súbitas, la naturaleza puede crear ocasionalmente fuerzas eléctricas que están más allá de la capacidad de absorción y atenuación de cualquier dispositivo supresor de picos de voltaje, provocando un daño en ellos. En caso de que esto llegue a suceder, el LED de protección localizado en el panel frontal, se apagará. En este caso, el circuito de protección de Furman está siendo comprometido. La unidad deberá enviarse a servicio para su reparación.

SOLUCIÓN DE PROBLEMAS

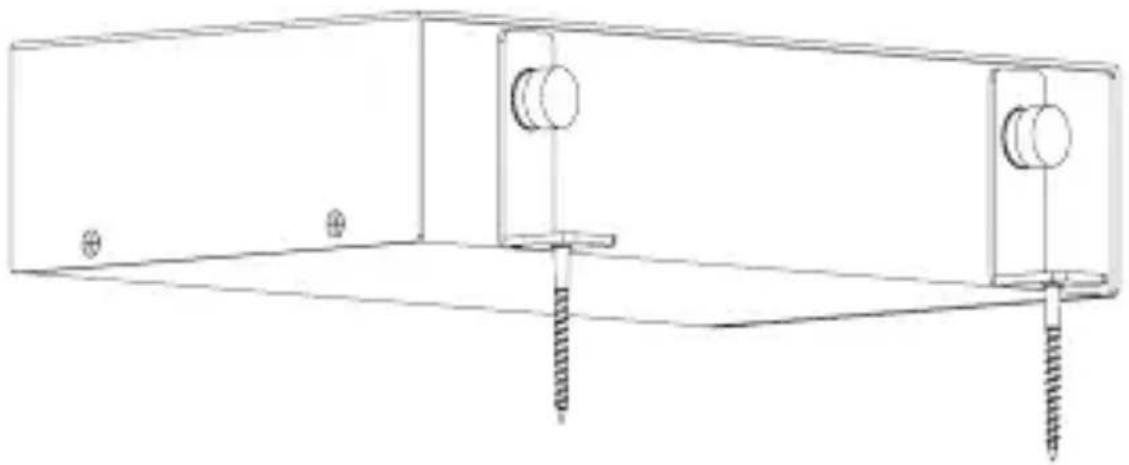

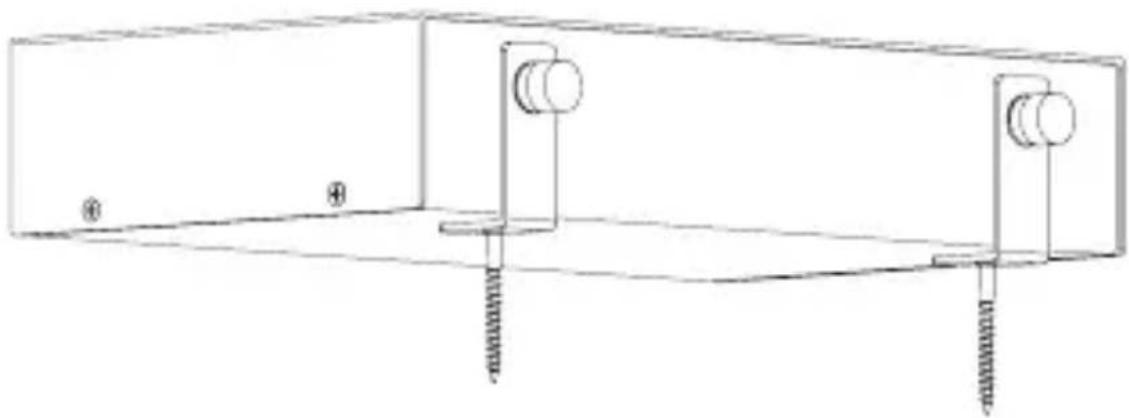

Síntoma: No hay voltaje a las salidas. Causa Posible: El breaker se botó debido a una carga excesiva. Se necesita hacer: Desconecte el AC-215A presione el interruptor para reestablecer el breaker. Síntoma: No hay voltaje a las salidas incluso después de haber reestablecido el breaker. Causa Posible: Los dispositivos de protección están dañados. Se necesita hacer: Contacta a su distribuidor de Furman. Síntoma: Indicador extremo del voltaje (EVS) encendido. Causa Posible: El voltaje de entrada está fuera de niveles nominales de la operación. Esto puede ser causada atando con alambre averías en su localización o líneas eléctricas tragadas. Se necesita hacer: La unidad reajustará y reasumirá automáticamente la operación una vez que se ha corregido el problema.26 INSTALACIÓN El AC-215A puede montarse convenientemente dentro de un rack o en la parte trasera de una unidad de video (tal como un televisor de pantalla plana), usando los herrajes incluidos. Reérase a las ilustraciones debajo para instrucciones. Los herrajes pueden colocarse en una posición hacia afuera o hacia adentro como se muestra, para permitir diferentes tipos de instalación.

Si necesita servicio técnico para equipos, comuníquese con el Departamento de servicios de Furman al (800) 421-1587. También se puede comunicar por correo electrónico a info@furmansound.com.Todos los equipos que se devuelvan para reparación deberan tener el número de Autorización de Retorno (RA). Para obtener un número RA, comuníquese con el Departamento de servicio de atención al cliente de Furman. Antes de devolver cualquier equipo para reparación, asegúrese de que se encuentre embalado, asegurado y protegido correctamente contra daños durante el envío.FRANÇAIS ENGLISH ESPAÑOL

Le sugerimos que guarde el embalaje original y lo utilice para enviar el producto cuando necesite servicio técnico. Además, le solicitamos que nos envíe una nota con su nombre, dirección, número de teléfono, número RA y la descripción del problema.

GARANTÍA LIMITADA POR 3 AÑOS

¡GUARDE EL RECIBO DE VENTA! El recibo es su comprobante de compra y conrma que el producto se compró en un distribuidor de Furman autorizado. Deberá presentarlo en Furman para tramitar cualquier reclamo de garantía. Furman, una marca de Nortek Security & Control LLC, garantiza su AC-215A (el «Producto») de la siguiente forma: Furman le garantiza al comprador original que el producto que se vende conforme a este documento no tendrá defectos en el material ni en la mano de obra por un período de tres años a partir de la fecha de compra. Si el producto no cumple con esta Garantía limitada durante el período de garantía (como se especica anteriormente en el presente), el comprador deberá noticar a Furman sobre los defectos reclamados por teléfono al (800) 421-1587, o a través de correo electrónico (info@furmansound.com). Si los defectos son del tipo y naturaleza que cubre esta garantía, Furman autorizará al comprador a devolver el producto a la ocina central de Furman. Los reclamos de garantía se DEBERÁN presentar con una copia de la factura o del recibo original de la compra donde gure la fecha de compra. El comprador del producto deberá pagar por adelantado los cargos por el envío a la ocina central de Furman. Furman deberá, por su propia cuenta, proporcionar un producto de reemplazo, o bien, a su entera discreción, reparar el producto defectuoso. Furman pagará los gastos de devolución del producto al comprador. Garantía de equipo conectado: La garantía de equipo conectado de Furman Sound cubre equipo que es dañado por voltajes transitorios (en “ocurrencia”) cuando esta correctamente conectado a través del AC-215 y cuando éste esta conectado a una línea de AC con una tierra física de protección en un lugar interior o cerrado. La garantía de equipo conectado de Furman se limita a la cantidad del deducible en la póliza personal de seguro del comprador y que es de arriba de $500.00. Para demandar o reclamar esta garantía de equipo conectado, el comprador debe enviar una copia de su reclamo de póliza de seguro personal por el equipo28 dañado a Furman y completar la forma de reclamo de la garantía de equipo conectado de Furman (llamar a Furman al (760) 438-7000 para obtener la forma). Furman se reserva el derecho de revisar el producto Furman dañado, el equipo conectado dañado y el sitio donde ocurrió el daño. Todos los costos de envío del equipo dañado a Furman para inspección debe ser cubiertos por el comprador. El equipo dañado debe estar disponible para inspección hasta que el reclamo haya nalizado. La garantía de equipo conectado también tiene una vigencia de 3 años a menos que el comprador no complete el registro de garantía en los 15 días después del día de compra, al tiempo en el cual, el periodo de la garantía de equipo conectado también se reduce a 1 año a partir del día de compra. Todas las garantías contenidas adjuntas son nulas e inválidas si: El protector de picos de Furman en uso durante el evento no se provee a Furman para inspección por requerimiento de Furman y que es el único gasto para el comprador, Furman determinará que el protector de picos se ha abierto, se ha instalado de manera incorrecta, alterado de alguna forma o tratado de forzar, Furman determinará que el daño no es resultado de lo ocurrido o no ocurrido en el lugar o Furman determinará que el equipo conectado no fue usado bajo condiciones normales de operación o en correspondencia con las instrucciones del fabricante para conectar equipo. Todos los protectores de picos de Furman deben ser conectados directamente a una línea de alimentación de AC apropiadamente cableada con tierra física y no debe de estar conectada en cadena (Daisy-chained) en serie con otras tiras de alimentación, Fuentes de alimentación (UPS, Universal Power Supply), otros protectores de picos, adaptadores de 3 terminales a 2, o cables de extensión. Cualquier instalación de este tipo invalidará esta garantía. La garantía de Furman solo protege contra daño de equipo propiamente conectado donde Furman ha determinado, a su única discreción, que el daño resultante de lo ocurrido y que no se pudo proteger contra actos de Dios (otros que no son luz) tales como inundaciones, terremotos, guerra, terrorismo, vandalismo, robo, desgaste y rasguños por uso normal, erosión, agotamiento, obsolescencia, abuso, daño debido a disturbios de bajo voltaje (sobrecargas de centro de carga, entre otros), programas no autorizados o alteración o modicación del equipo en el sistema. No use este producto de ninguna manera con un generador, calentador, bombas de aceite, dispositivos relacionados con agua, dispositivos para apoyo a la vida, como dispositivo médico, en automóviles,FRANÇAIS ENGLISH ESPAÑOL

motocicletas o como cargador de baterías para carros de golf. Para uso en interiores solamente y en áreas secas. Todas las garantías contenidas adjuntas son nulas e inválidas si se usa de cualquier forma con alguno de los dispositivos y mencionados. LA GARANTÍA ANTERIOR SUSTITUYE A TODAS LAS DEMÁS GARANTÍA EXPRESAS O IMPLÍCITAS, QUE INCLUYEN, ENTRE OTRAS, LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD Y DE APTITUD CON UN FIN ESPECÍFICO. Furman no garantiza los daños ni defectos que surjan del uso incorrecto o de la manipulación anormal del producto ni los defectos ni daños que surjan de la instalación incorrecta. Furman puede cancelar esta garantía a su entera discreción si el producto se modica en cualquier forma sin una autorización por escrito de Furman o Nortek Security & Control LLC. Esta garantía tampoco se aplica a los productos que intentaron reparar o repararon aquellas personas sin una autorización por escrito de Furman o Nortek Security & Control LLC. ESTA GARANTÍA ES EXCLUSIVA. La obligación única y exclusiva de Furman será reparar o reemplazar el producto defectuoso de la manera y durante el período que se establecen anteriormente. Furman no tendrá ninguna otra obligación con respecto a los productos ni a cualquiera de sus partes, ya sea por contrato, extracontractualmente, responsabilidad estricta o de otra naturaleza. Bajo ningún concepto, ya sea según en esta Garantía limitada o de otra naturaleza, Furman será responsable por los daños incidentales, especiales o consecuentes. Esta Garantía limitada establece la obligación total que tiene Furman con respecto al producto. Si se determina que alguna parte de esta Garantía limitada es nula o ilegal, el resto permanecerá vigente.30

CARACTERÍSTICAS DEL AC-215A

Capacidad de Corriente Entrada: 10 Amp Salida: 10 Amp RMS (usando ambas salidas) Atenuación del ruido de AC Modo Transversal (Diferencial) >40dB desde 100kHz >50dB desde 500kHz (La curva de atenuación lineal va desde 0.05 hasta 100Ω de impedancia de línea) Supresión de Picos de Corriente Y Voltaje 120VAC Protección Multi etapa en Serie No Sacricable Con Cero Contaminación Por Tierra 188Vp de voltaje de clamp @ 6000V/3000A de entrada Apagado por Voltajes Extremos 137 VAC típicamente Dimensiones y Peso 1.75” (alto) x 5” (ancho) x 8.5” (largo), 3 lbs. Listado de Agencia De seguridad CSAFRANÇAIS ENGLISH ESPAÑOL

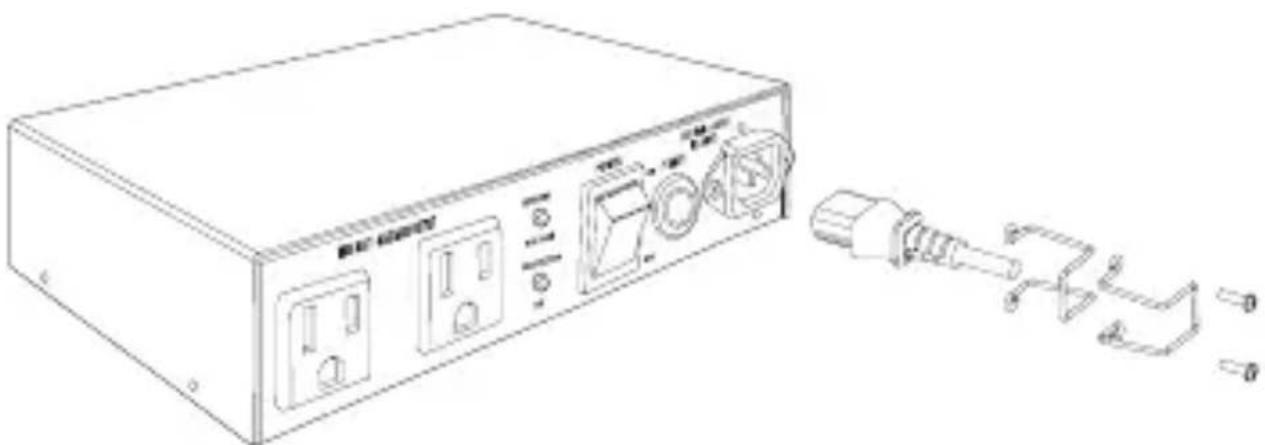

ABRAZADERA DE SEGURIDAD DEL CABLE DE ENTRADA Para atar o separar la abrazadera de la seguridad de la cuerda de la corriente ALTERNA, monte o desmonte simplemente según las indicaciones de la ilustración antedicha. Coloque la abrazadera junto como se muestra, y asegure los tornillos en los agujeros proporcionados para trabar el cable eléctrico en el lugar. Aoje los tornillos y quite la abrazadera de unidad para separar.NOTES:NOTES:FURMANPOWER.COM | 800-421-1587 Nortek Security & Control | 5919 Sea Otter Place, Carlsbad, CA, 92010 | USA ©2021 Nortek Security & Control LLC. All rights reserved. Furman is a registered trademark of Nortek Security & Control LLC. 10032188 Rev-A
