| Tipo de producto | Radio transmisor-receptor VHF |
| Marca | Garmin |
| Modelo | GHS10i |
| Dimensiones (L × A × H) | 16,1 × 7,16 × 4,28 cm |
| Peso | 368 g |
| Rango de temperaturas de funcionamiento | de -10 °C a 50 °C |
| Distancia de seguridad del compás | 500 mm |
| Índice de estanqueidad | IPX7 (inmersión 1 m durante 30 min) |
| Compatibilidad | Radio Garmin VHF 200i |
| Longitud del cable de extensión incluido | 10 m |
| Tipo de montaje | Sobre mamparo (placa de montaje incluida) |
| Altavoz externo | Sí, compatible (4 ohmios, 5 W mínimo) |
| Conectividad | Puerto de extensión del micrófono |
| Material incluido | Cable de extensión, placa de montaje, cubierta estanca, tornillos, tuerca |
| Alimentación | A través de la radio VHF |
| Funciones principales | Comunicación VHF, extensión de micrófono, altavoz externo |
| Mantenimiento | Limpiar con un paño suave y seco |
| Seguridad | Respetar la distancia de seguridad respecto a los compases |
Preguntas frecuentes - GHS10i GARMIN
Preguntas de los usuarios sobre GHS10i GARMIN
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Transceptor de radio en formato PDF gratis! Encuentra tus instrucciones GHS10i - GARMIN y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. GHS10i de la marca GARMIN.
MANUAL DE USUARIO GHS10i GARMIN
Instrucciones de instalación de GHS 10/10i
Estas instrucciones de instalación pertenecen a los handsets GHS 10 y GHS 10i. El handset GHS 10 se puede utilizar con la radio VHF 200 de Garmin y el GHS 10i con la radio VHF 200i de Garmin.
Para obtener más información, consulte las Instrucciones de instalación de la radio serie VHF 100/200 suministradas con la radio. Para obtener instrucciones de funcionamiento, consulte el Manual del usuario de la serie VHF 100/200.
El handset incluye un cable de extensión de 32,8 pies (10 m), una placa de montaje en el mamparo, un capuchón de goma y los componentes para el cable necesarios.
Instale el handset GHS 10 o GHS 10i a una distancia mínima de 20 pulg. (500 mm) de cualquier brújula.

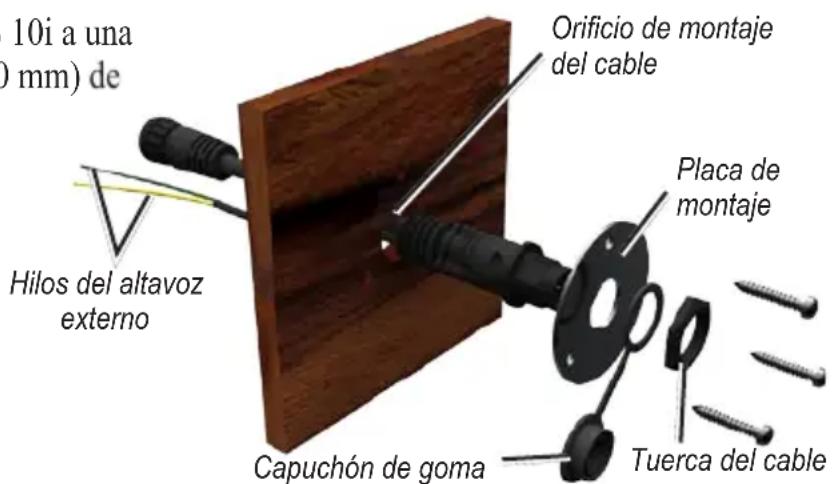

Para conectar el handset GHS 10 o GHS 10i:
- Usando la placa de montaje como plantilla, marque la ubicación de los tres tornillos en la superficie con un agujereador.
- Trace con un lápiz el orificio del cable en el centro de la placa de montaje. Ponga la placa de montaje a un lado.
- Utilice una broca de paleta de 78 pulg. (22 mm) para realizar el orificio de montaje del cable.
- Utilice una broca de 18 pulg. (3 mm) para perforar los tres orificios de la placa de montaje.
- Utilice los tres tornillos de montaje de cabeza plana de 3,5 × 20 mm para fijar la placa de montaje.
- Conecte el cable de extensión al puerto de reubicación del micrófono en la parte posterior de la radio VHF 200 o VHF 200i.
- Monte el otro extremo del cable de extensión a través de la placa de montaje y el capuchón de goma, fijándolo con la tuerca del cable.
- Conecte el handset al cable de extensión.
Conexión de un altavoz externo junto al handset GHS 10/10i
Se pueden utilizar los hilos verde y amarillo del cable de extensión para conectar un altavoz externo pasivo (4 ohmios, 5 W mínimo).
- Conecte el hilo amarillo a la conexión positiva (+) del altavoz externo.
- Conecte el hilo verde a la conexión negativa (-) del altavoz externo.
Especificaciones
Dimensiones: 6,34 × 2,82 × 1,69 pulg. (16,1 × 7,16 × 4,28 cm)
Peso: 12,98 oz. (368 g)
Rango de temperaturas: de 14 °F a 122 °F (de -10 °C a 50 °C)
Distancia de seguridad de la brújula: 20 pulg. (500 mm)
Resistencia al agua: IEC 60529 IPX7 (inmersión en agua a 1 m de profundidad durante 30 minutos)
Para obtener documentación e información adicionales, visite www.garmin.com.
