Type de produit	Radio émetteur-récepteur VHF
Marque	Garmin
Modèle	GHS10i
Dimensions (L × l × h)	16,1 × 7,16 × 4,28 cm
Poids	368 g
Plage de températures de fonctionnement	de -10 °C à 50 °C
Distance de sécurité du compas	500 mm
Indice d'étanchéité	IPX7 (immersion 1 m pendant 30 min)
Compatibilité	Radio Garmin VHF 200i
Longueur de la rallonge fournie	10 m
Type de montage	Sur cloison (plaque de montage incluse)
Haut-parleur externe	Oui, compatible (4 ohms, 5 W minimum)
Connectique	Port de déport du micro
Matériel inclus	Rallonge, plaque de montage, cache étanche, vis, écrou
Alimentation	Via la radio VHF
Fonctions principales	Communication VHF, déport de micro, haut-parleur externe
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Respecter la distance de sécurité par rapport aux compas

FOIRE AUX QUESTIONS - GHS10i GARMIN

Comment installer le combiné GHS10i ?

Fixez la plaque de montage à l'aide des trois vis fournies, après avoir percé un orifice pour le câble. Raccordez la rallonge au port de déport du micro de la radio VHF 200i, puis faites passer l'autre extrémité à travers la plaque et le cache étanche. Enfin, connectez le combiné à la rallonge.

Le GHS10i est-il compatible avec ma radio VHF 200 ?

Non, le GHS10i est conçu pour la radio Garmin VHF 200i. Le modèle GHS10 (sans le 'i') est compatible avec la VHF 200.

Quelle est la longueur de la rallonge fournie ?

La rallonge fournie mesure 10 mètres (32,8 pieds).

Puis-je connecter un haut-parleur externe ?

Oui, vous pouvez raccorder un haut-parleur passif externe (4 ohms, 5 W minimum) en utilisant les fils jaune (positif) et vert (négatif) de la rallonge.

Quelle est la profondeur d'immersion maximale ?

Le combiné est conforme à la norme IPX7, il résiste à une immersion dans l'eau à 1 mètre de profondeur pendant 30 minutes.

Où puis-je télécharger le manuel d'utilisation ?

Le manuel d'utilisation complet est disponible sur le site www.garmin.com. Vous pouvez également consulter la notice sur notre site notice-facile.com.

Comment nettoyer le combiné ?

Nettoyez le combiné avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants.

Quelle est la distance minimale par rapport à un compas ?

Le combiné doit être installé à au moins 500 mm (20 pouces) de tout compas pour éviter les interférences magnétiques.

Le GHS10i fonctionne-t-il avec la VHF 100i ?

Non, le GHS10i est spécifiquement conçu pour la radio Garmin VHF 200i. Pour la série VHF 100/100i, utilisez le combiné correspondant.

Puis-je utiliser le combiné dans des conditions de gel ?

Oui, le combiné fonctionne dans une plage de températures de -10 °C à 50 °C (14 °F à 122 °F).

MODE D'EMPLOI GHS10i GARMIN

Instructions d'installation du GHS 10/10i

Ces instructions d'installation s'appliquent aux combinés GHS 10 et GHS 10i. Le GHS 10 s'utilise avec la radio Garmin VHF 200. Le GHS 10i s'utilise avec la radio Garmin VHF 200i.

Pour plus d'informations, reportez-vous aux Instructions d'installation des VHF séries 100i/200i fournies avec votre radio. Pour obtenir des instructions de fonctionnement, reportez-vous au Manuel d'utilisation VHF séries 100/200.

Le combiné est fourni avec une rallonge de 10 m (32,8 pieds), une plaque de montage sur cloison, un cache étanche et tout le matériel de câblage nécessaire.

Installez le combiné GHS 10 ou GHS 10i à au moins 500 mm (20 pouces) de tout compas.

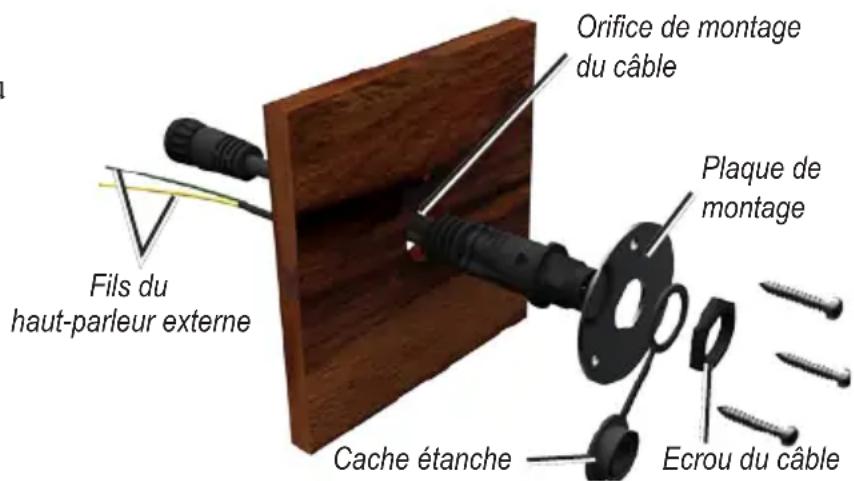

Pour raccorder le combiné GHS 10 ou GHS 10i :

1. Utilisez la plaque de montage comme modèle et marquez l'emplacement des trois vis sur la surface à l'aide d'un pointeau.
2. Utilisez un crayon pour tracer l'orifice du câble au centre de la plaque de montage. Mettez de côté la plaque de montage.
3. Utilisez une scie-cloche de 22 mm ( 78 pouce) pour percer l'orifice de montage du câble.
4. Utilisez un foret de perceuse de 3 mm ( 18 pouce) pour percer les trois orifices dans la plaque de montage.

1. A l'aide des trois vis à tête cylindrique plate de 3,5 × 20 mm, fixez la plaque de montage.
2. Raccordez la rallonge au port de déport du micro situé à l'arrière de la radio VHF 200 ou VHF 200i.
3. Faites passer l'autre extrémité de la rallonge à travers la plaque de montage, puis à travers le cache étanche, et fixez-la à l'aide de l'écrou du câble.
4. Connectez le combiné à la rallonge.

Raccordement d'un haut-parleur externe à côté du combiné GHS 10/10i

Les fils vert et jaune de la rallonge peuvent servir à raccorder un haut-parleur passif externe (4 ohms, 5 W minimum)

1. Raccordez le fil jaune au connecteur positif (+) du haut-parleur externe.
2. Raccordez le fil vert au connecteur négatif (-) du haut-parleur externe.

Caractéristiques techniques

Dimensions : 16,1 × 7,16 × 4,28 cm (6,34 × 2,82 × 1,69 pouces)

Poids : 368 g (12,98 oz)

Plage de températures : de -10 °C à 50 °C (de 14 °F à 122 °F)

Distance de sécurité du compas : 500 mm (20 pouces)

Etanchéité : conforme à la norme IEC 60529 IPX7 (résiste à une immersion dans l'eau à 1 m de profondeur pendant 30 minutes)

Pour obtenir de la documentation et des informations supplémentaires, visitez le site www.garmin.com.
