MANUAL DE USUARIO Charly Floor STADLERFORM

Manual de instrucciones

Gebruksaanwijzing

Brugsanvisning

Käyttohje

Bruksanvisning

Bruksanvisning

Hnctpykunno 3Kcnnyatau

jEnhorabuena! Acaba de adquirir el extraordinario ventilador CHARLY. Que-dará encantado con sus Beneficios y mejorará la calidad del aire ambiente.

Como con todos los aparatos electrodomesticos también this aparato exige un especial cuidado para evaporar heridas, daños causados por incendios o daños en el aparato. Le rogamos por lo tanto que lea detenidamente el presente manual de instrucciones antes de poder a su puesta en marchay preste atencion a las advertencias de seguridad indicadas en el aparato.

Descripción del aparato

El aparato tiene los siguientes componentes principales:

1. Conector
2. Pie
3. Tornillo de fijación para el pie y el conector
4. Carcasa del motor
5. Tornillo de lijacion para la carcasa del motor y pie
6. Tuerca de seguridad para la rejilla
7. Rejilla de proteccion trasera
8. Asa
9. Alabes del ventilador
10. Tornillo de fijación para los alabes del ventilador y la carcasa del motor
11. Rejilla de proteccion frontal
12. Sujeción de colocación
13. Sujeciones de fijación (8 elementos paras Charly floor, 7 elementos para Charly little)
14. Tornillo de seguidad
15. Controlador para encenderlo/apagarlo y configurar las tres velocidades del ventilador (apagado, alta, media, baja)
16. Botón de encendido / apagado de oscilación
17. Cable de alimentación

Advertencias de seguridad importantes

Por favor, lea detenidamente el manual de instrucciones antes deponer en marcha por primera vez el aparato y guardelas bien por si necessitiesera consultarlas de nuevo mas adelante o, dato el caso, pasarselas a un futuro nuevo propietario.

• Stadler Form declina cualquier responsabilidad por los días resultantes de una utilizacion del aparato no conforme a este manual de instrucciones.
• El aparato solo se ha de utiliser en el hogar y con los fines descriritos en este manual de instrucciones. Una utilización no conforme a las dispositionsas como modificaciones技术水平as en el aparato puedaponer enpeligro la salute y la vida.
• Este aparato pueda usar lo niños mayores de 8 años y aquellas personas con capacities físicas, sensoriales o mentales reduidas o con falta de experiencia siempre y cuando se les haya+dado una formación o supervisión respecto al uso del aparato de una forma segura y entiendan los riesgos que implica. Los niños no deben hacer con el aparato. La limpieza y el mantenimiento del usuario no deben hacer lo niños sin supervisión.

• Nunca deje ninguna pieza del paquete al alcance de los niños.

• Compruebe la condidion del aparato tras retirarlo del envase. Asegürese que todos los componentes del aparato se encuentran en el paquete y no presentan daños (vease la descripción del aparato).

• Monte el aparato conforms a las instrucciones de montaje. Siga las instrucciones de montaje exactamente y asegúrese que todos los tornillos están bien apltados para estar riesgo y danos.
• Nunca inserte objetos en la rejilla del ventilador. No cubra el aparato durante su funciona;.
• Desconecte siempre el cable de alimentación de la toma antes de retirar la rejilla de protección.
• Conecte el cable solo a la corriente alterna. En el aparato, fjese en las indicaciones sobre el voltaje.
• No utilisecing ningen cable alargador estropeado.
• No pase el cable de alimentacion sobre bordes aflidos ni lo pise.
• Nunca tire del enchufe del cable de red ni lo extraiga de la toma de corriente con las manos mojadas.
• No emplee el aparato de aire cerca de baneras, duchas o piscinas (mantenga una distancia minima de 3m ). Colque el aparato deforma que no sea possible tocarlo al salir de la banera.
• No situe el aparato cerca de un foco calorífico. No exponga el cable de red directamente al calor (como p.ej. fogones calientes, llamas, planchas calientes o estufas). Proteja el cable de red del aceite.
• Asegürese de que, durante su funciona el aparato mantiene una buena calidad y que no tropieza con el cable de red.
• El aparato no está protegado contra salpicaduras de agua.
• Sólo para uso en el interior del hogar.
  No guarde el aparato en el exterior.
• Mantenga (empaquete) el aparato en un lugar seco e inaccessible para los niños.
• Si el cable de alimentación presente daños, debe sustituirlo el fabricante, su agente de mantenimiento o personal con una calidad similar para evaporarequalquierriesgo.
• Antes de cualquier operación de mantenimiento, limpieza o después de cada uso, apague al aparato y desenchufe el cable de la corriente de la toma.
• Las reparaciones en los aparatos electricos solo han de ser llavadas a cabo por personal especializzato y debidamente formado.

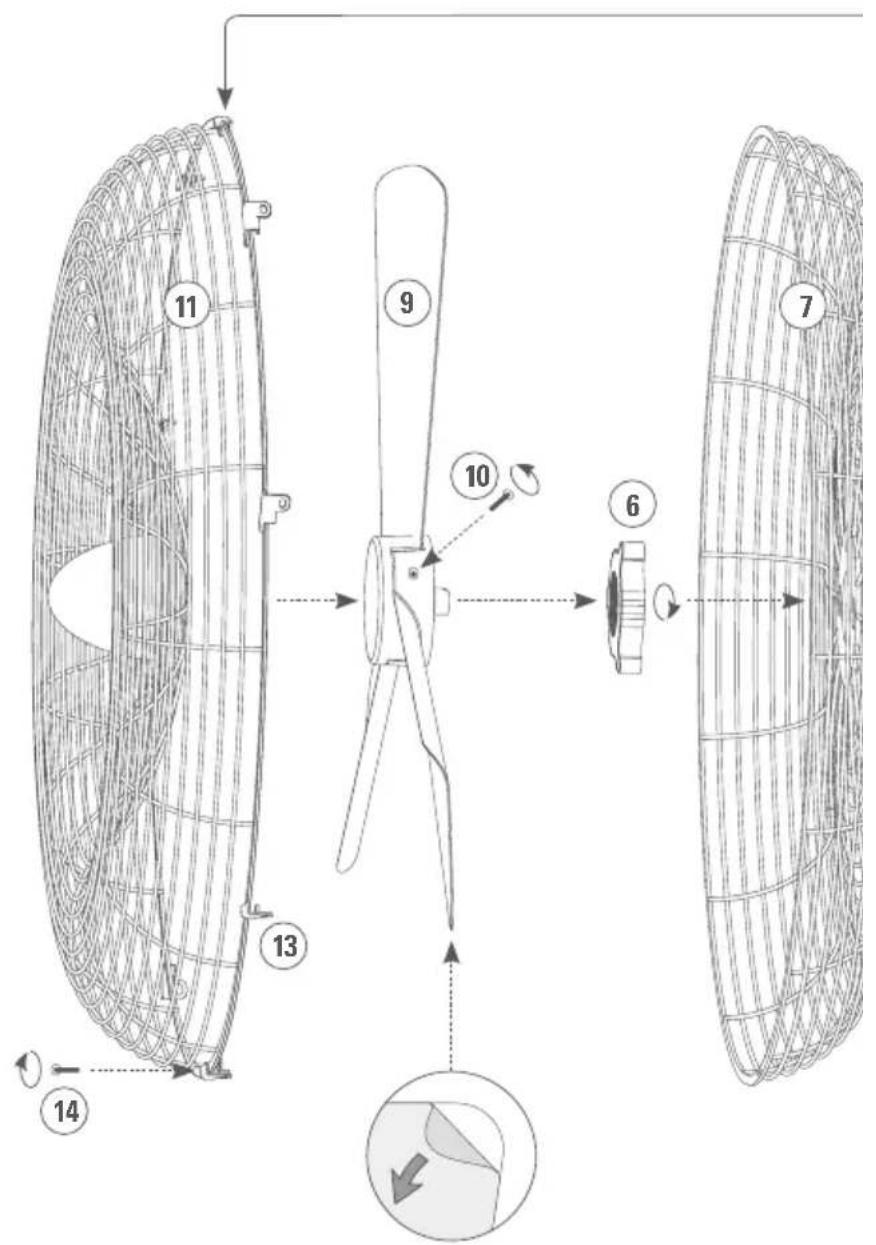

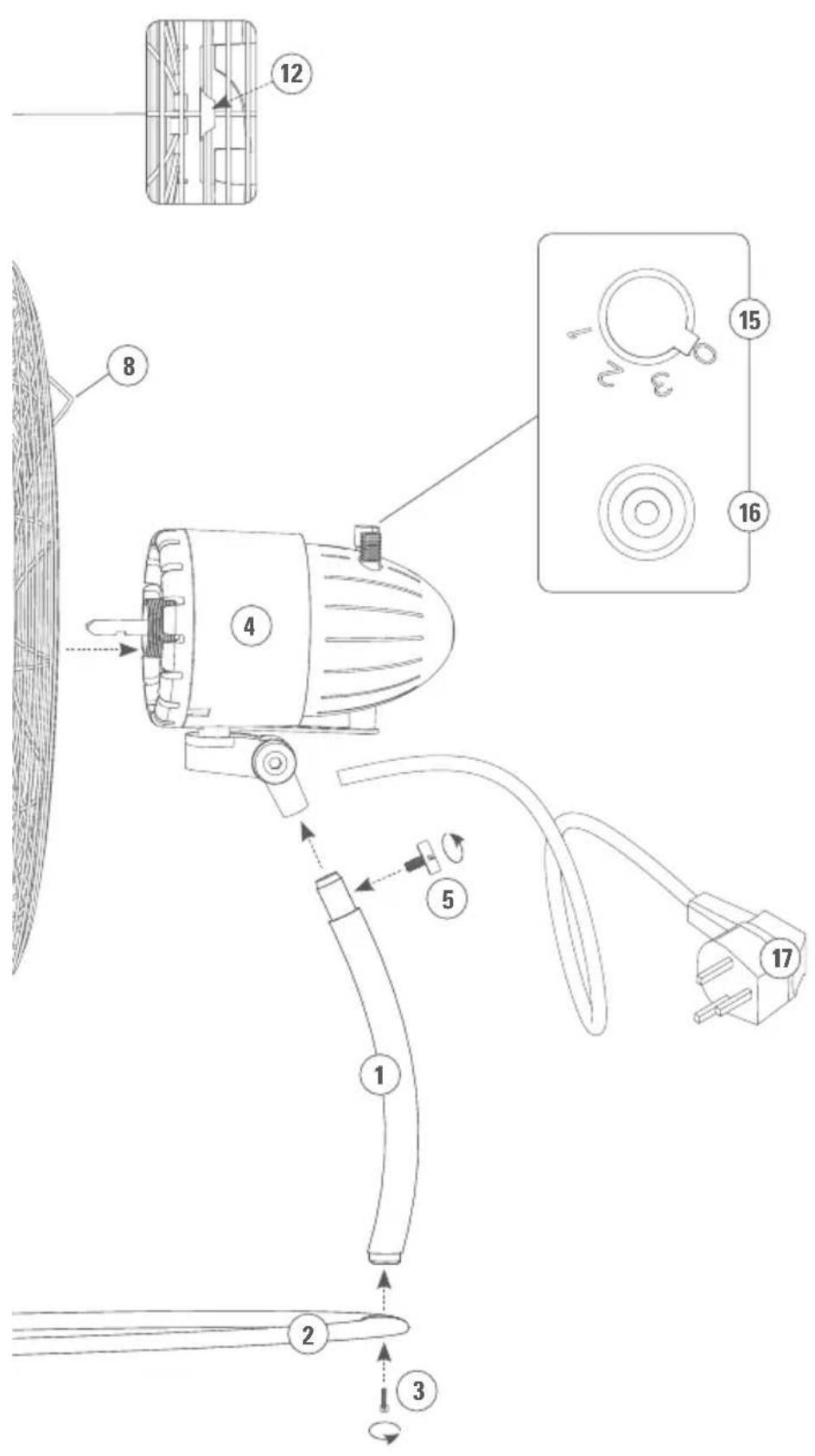

Montaje (vease páginas 2 y 3)

Atencion: Se debe cerrar debidamente la rejilla de proteccion antes de encender el aparato para evaporarequalierdo oriesgo.Asegurese que todos los tornillos y tuercas de fijacion estan firmamente apretados. Unicamente connecte el cable de alimentacion a la toma una vez que el montaje se haya completado.

A. Retire el tornillo de fijación (3) de la parte inferior del conector (1). Inserte el conector (1) en el pie (2) y asegúrelo con el tornillo de fijación para el pie y el conector (3).
B. Afloje el tornillo de fijación (5) del conector (1). Localice la carcaza del motor (4) en el conector (1) y asegúrela con el tornillo de fijación de la carcaza del motor y del pie (5).
C. Retire la tuerca de seguridad de la rejilla (6) de la carcasa del motor (4) y localice la rejilla de proteccion trasera (7) en la carcasa del motor (4).

Cuando la localice, asegürese que el asa (8) de la rejilla de protección trasera (7) seswana en la parte superior. Ahora, atornille la tuerca de seguidad a la rejilla (6) situada en la parte posterior de la carcasa del motor (4) para fjar la rejilla de proteccion posterior (7) en posicion.

D. Fije los alabes del ventilador (9) a la carcasa del motor (4) y asegúrelos en posición con un tornillo de fijación para los alabes del ventilador y la carcasa del motor (10) (fíjelos levamente para los alabes del ventilador). Apriete el tornillo para asegurar los alabes del ventilador (9).
E. Localice la rejilla de proteccion frontal (11) en la rejilla de proteccion posterior (7). Al hacerlo,onga cuidado de asegurar que la sujecion de colocacion (12) de la rejilla de proteccion frontal este ajustada en la rejilla de proteccion posterior tal y como se muestra en la ilustracion en la page 2-3. Cierre las dos rejillas apretando las 8 sujeciones de fijacion (13) (o 7 en el caso de Charly little). Asegurese que todas las fijaciones (13) estan apretadas.
F. Asegure las dos rejillas (7 y 11) con el tornillo de seguidad (14).

Puesta en funciona / manejo

1. Coloque a Charly en el lugar deseado sobre un suejo plano. Conecte el cable de alimentacion (17) al aparato y enchufelo en un enchufe adecuado.
2. Encienda el ventilador Charly desde el controlador (15) y selecciona la velocidad deseada (positiones de la 1-3, desde una agradable brisa a una circulacion con fuerza).
3. Empujé el botón de oscilación (16) hacía abajo para conectar la oscilapia y tire del botón de oscilapia hacía arriba para apagar la oscilapia.
4. La direccion del flujo de aire pueda fjarse en 4 posiciones. Al retiring con cuidado la carcasa del motor (4) hacía arriba y hacía abajo, se pueda ajustar la direccion (ruido de un cli).

Limpieza

Antes de cualquier operación de mantenimiento, limpieza y después de cada uso, apague el aparato y desenchufe el cable de alimentación (17) de la toma.

Atencion: no sumerja el aparato en agua (peligro de cortocircuito).

• Para la limpieza exterior, fróteo con un paño humedo y después sequeloo bien.
• Para limpiar los alabes del ventilador, retire el tornillo de seguidad (14), afloje todas las sujeciones de fijacion (13) y levante con cuidado la rejilla de proteccion frontal (11). Ahora peut limpiar los alabes del ventilador (9) con un pano humedo y secarlo bien despues. Tras la limpieza, sustituya la rejilla de proteccion frontal (11) del aparato (ajuste la sujection de colocacion superior: 12), apriete todas las sujeciones (13) y apriete el tornillo de seguidad (14) bien.

Reparaciones

• Las reparaciones en los aparatos electricos (cambio del cable) solo han de ser llavadas a cabo por personal especializzato y debidamente formado.

• En caso de haberse procedido a reparaciones indebidas, la garantía deja de tener efecto y se declina cualquier responsabilidad.

• Nunca ponga en marcha el aparato si el cable o el enchufe está estropeados, si falla una de lasUNCTIONs, si el aparato se ha caido o si ha sufrido algoanotheresperfecto (rajas/roturas en el chasis).

• No introducir nunca tipo de objetivos en el aparato.
• Una vez llegado el aparato al final de su vidautil, inutilizarlo inmediamente (separar el cable) yentararlo en el centro de recogida previsto atal efecto.

Eliminación

La directiva europea 2012 / 19 / CE sobre residuos de equipos electricos y electrónicos (WEEE), exige que los aparatos electricos domesticos antiguos no deben eliminarse en la recogida de residuos municipal normal sin clasificar. Los aparatos antiguos deben recogerse de formaSeparateda para optimizar la recuperación y el reciclaje de los materiales y reducir el impacto sobre la salute humana y el medioambiente. El símbolo del "cubo de basura" tachado en el producto le recuerda su obligation de que, cuando se deshaga

del aparato, deben recogerse de formaSeparated. Los consumidores debenponerse encontacto conlas autoridades locales o conel distribuidor para Obtener informacion respecto a la correctaeliminacion del aparato antiguo.

Datasétécnicos

Tensión nominal 230 V / 50 Hz

Potencia Charly floor 36-60 W

Quedan reservadas modificaciones sociales

Estagarantiacubrelosdefectosdeconstruccion,fabricacionymateriales.Este n excluidas todas las piezas de desgaste y el uso indebido, o los danios indirectosprovocados por la falta de limpieza y/o el descascarillado del dispositivo.

2aar guarantee
