PX5 - Proyector 3M - Manual de uso y guía de instrucciones gratis

Tipo de producto	Proyector DLP
Marca	3M
Modelo	PX5
Tecnología de proyección	DLP (Digital Light Processing) de un solo chip
Resolución nativa	XGA (1024 x 768)
Luminosidad (modo estándar)	1300 lúmenes
Relación de contraste	2000:1
Lente	Zoom manual x1,2, enfoque manual, F=2.6-2.9, f=27.5-33.0 mm
Tamaño de imagen proyectada	26 a 300 pulgadas
Vida útil de la lámpara	Aproximadamente 2000 horas (modo estándar), prolongada en modo Eco
Alimentación	100-240 V CA, 50/60 Hz, 1,9 A
Consumo eléctrico	190 W (170 W en modo Eco)
Dimensiones (L x A x P)	186 x 46 x 176 mm
Peso	Aproximadamente 1,3 kg
Temperatura de funcionamiento	5°C a 35°C
Entradas de video	Compuesto, S-Video, Componente (vía adaptador), RGB (Mini D-sub 15 pines)
Resoluciones compatibles	VGA (640x480), SVGA (800x600), XGA (1024x768), SXGA (1280x1024)
Accesorios incluidos	Control remoto, maletín de transporte, cable RGB, cable de alimentación, núcleos de ferrita, CD-ROM del manual, manual simplificado
Referencia lámpara de repuesto	LKPX5
Limpieza recomendada	Desconectar; paño húmedo suave, pera de soplado, aspiradora con cepillo suave
Seguridad	No abrir el aparato; evitar la humedad; no mirar hacia la lente; zona de evacuación de aire caliente

Preguntas frecuentes - PX5 3M

¿Cómo encender el proyector 3M PX5?

Asegúrese de que el cable de alimentación esté conectado y que el indicador STANDBY esté naranja. Retire la tapa de la lente, luego presione la tecla STANDBY del control remoto o del proyector. El indicador STANDBY parpadea en verde y luego permanece encendido después de aproximadamente 60 segundos. La lámpara está entonces lista.

¿Qué hacer si la imagen está borrosa?

Gire el anillo de enfoque ubicado en la lente en un sentido u otro hasta obtener una imagen nítida. Si es necesario, utilice también el anillo de zoom para ajustar el tamaño de la imagen.

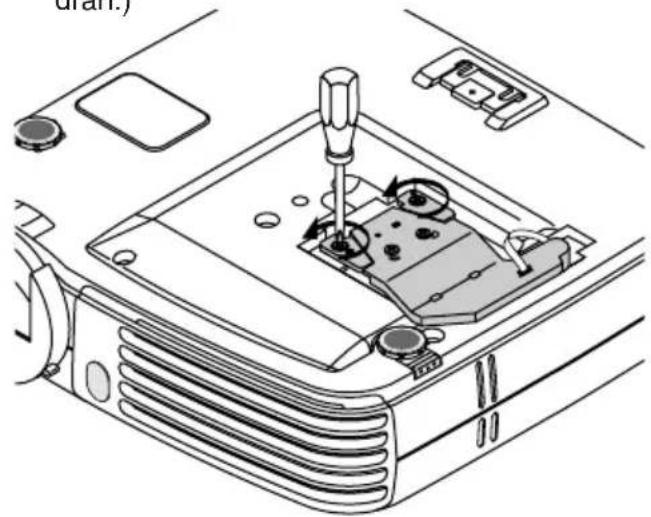

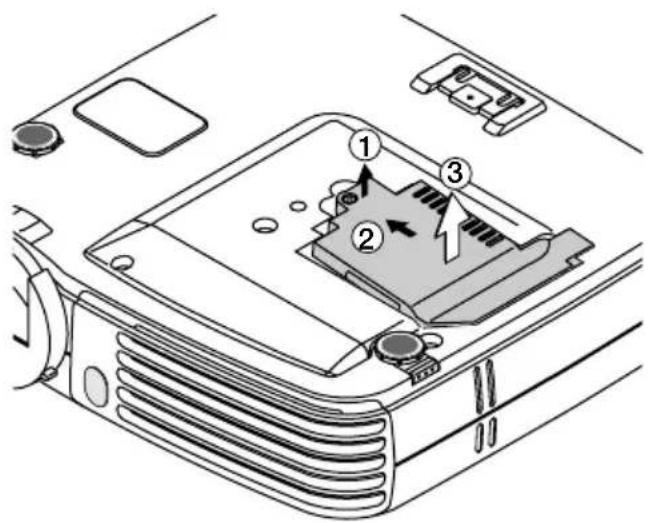

¿Cómo reemplazar la lámpara del proyector?

Apague el proyector, desconéctelo y espere al menos 60 minutos para que se enfríe. Voltee el aparato, retire la cubierta del compartimento de la lámpara, desatornille los dos tornillos de fijación, retire el cartucho viejo, inserte el nuevo (referencia LKPX5), vuelva a colocar la cubierta, vuelva a conectar y restablezca el temporizador de la lámpara a través del menú Info > Reinic. Temporizador Lámpara.

El indicador STATUS está rojo fijo, ¿qué debo hacer?

El indicador STATUS rojo fijo indica que la lámpara debe ser reemplazada. La lámpara ha alcanzado su vida útil (aproximadamente 2000 horas). Reemplácela por un cartucho LKPX5. Si continúa usándolo, después de 100 horas adicionales, el proyector no se encenderá más.

¿Cómo conectar un ordenador al proyector?

Utilice el cable RGB (Mini D-sub 15 pines) suministrado para conectar la salida de pantalla del ordenador al conector RGB del proyector. Encienda primero el ordenador, luego el proyector. Si no se muestra nada, pruebe la combinación de teclas Fn + F8 (o similar según su PC) para cambiar la pantalla.

¿Qué tipos de señales de video son compatibles?

El proyector acepta señales compuestas (toma VIDEO), S-Video (toma S-VIDEO) y componentes a través de un adaptador opcional (Mini D-sub 15 pines a RCA). Soporta los estándares NTSC, PAL, SECAM, YCbCr y YPbPr (480p, 576p, 1080i, 720p).

¿Cómo limpiar el proyector correctamente?

Desconecte siempre el cable de alimentación antes de la limpieza. Use un paño húmedo con un detergente suave para la carcasa. Para la lente, use una pera de soplado o papel especial óptico. Limpie las rejillas de ventilación con una aspiradora con un cepillo suave.

¿Qué significa el parpadeo del indicador STATUS?

Un parpadeo rojo (1s encendido/1s apagado) indica un problema de la cubierta de la lámpara. Un parpadeo rápido (0.5s/0.5s) señala un sobrecalentamiento o un ventilador detenido. En ese caso, apague el aparato, verifique las ventilaciones y contacte a un reparador si es necesario.

¿Cuál es la vida útil de la lámpara y cómo optimizarla?

La vida útil estándar es de aproximadamente 2000 horas. Para prolongarla, use el modo Eco (consumo reducido a 170W) presionando la tecla ECO del control remoto. El modo Eco también reduce la luminosidad pero casi duplica la vida útil.

¿Puedo usar el proyector sin control remoto?

Sí, las funciones básicas (encender/apagar, selección de fuente, ajustes) son accesibles a través de las teclas del panel de control del proyector. Sin embargo, algunas opciones avanzadas (menú, zoom, ECO) solo están disponibles a través del control remoto.

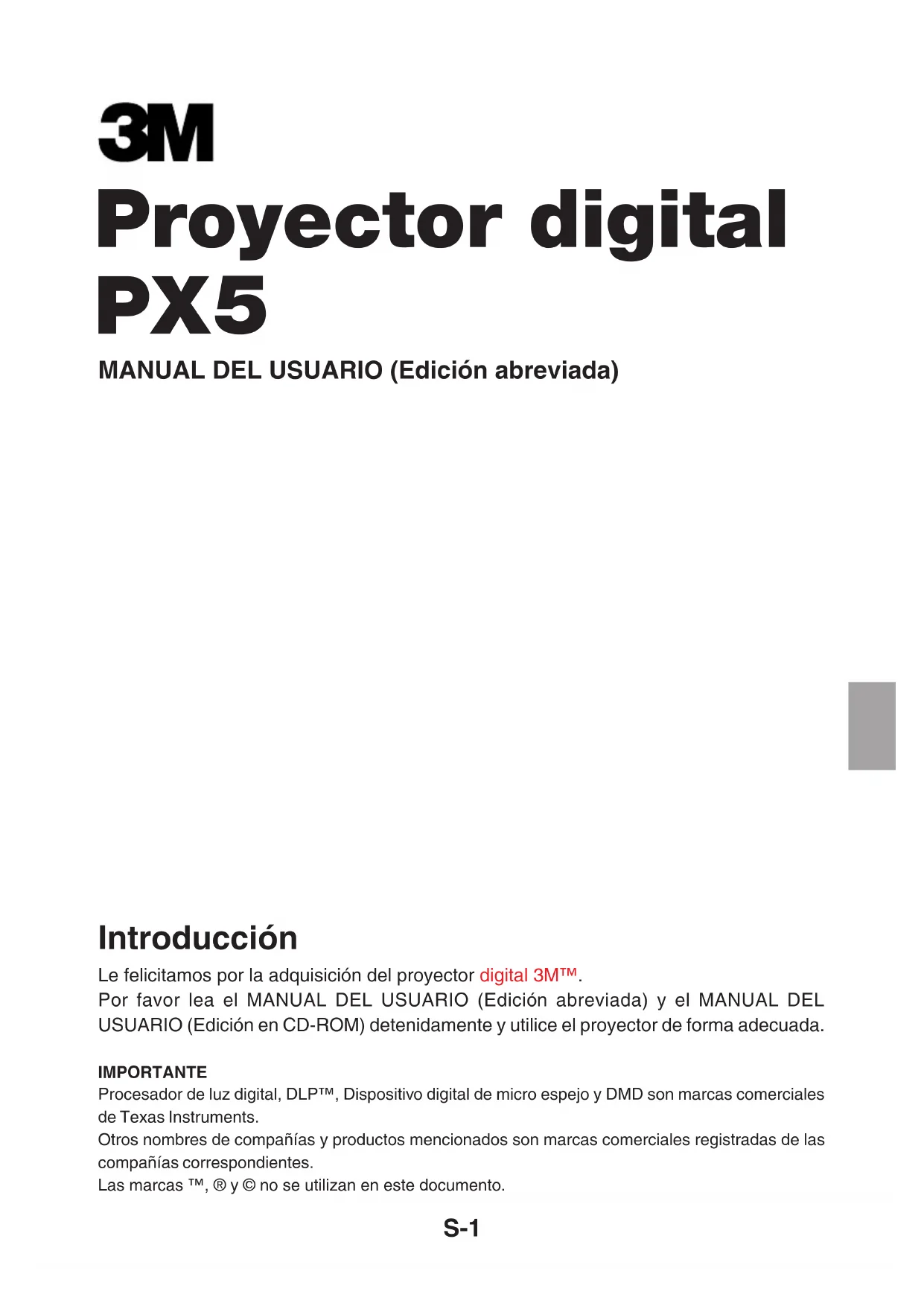

MANUAL DE USUARIO PX5 3M

MANUAL DEL USUARIO (Edición abreviada)

Introducción

Le felicitamos por la adquisición del proyector digital 3M^TM

Por favor, lea el MANUAL DEL USUARIO (Edición abreviada) y el MANUAL DEL USUARIO (Edición en CD-ROM) detenidamente y utilice el proyector de forma adecuada.

IMPORTANTE

Procesador de luz digital, DLP™, Dispositivo digital de micro espejo y DMD son marcas comerciales de Texas Instruments.

Otros nombres de compañías y productos mencionados son marcas comerciales registradas de las compañías correspondientes.

Las marcas ^TM y no se utilizan en este documento.

INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD

PRECAUCIÓN

PARA EVITAR DESCARGAS ELÉCTRICAS, NO ABRA LA CAJA. EN EL INTERIOR DE LA UNIDAD NO EXISTE NINGUNA PIEZA QUE PUEDA REEMPLAZAR EL USUARIO. EN CASO DE AVERÍA, CONSULTE LOS SERVICIOS DE PERSONAL CUALIFICADO DE 3M^TM .

Este triángulo advierte al usuario que la tensión sin aislar dentro de la unidad puede ser lo suficientemente alta como para producir descargas eléctricas. Por lo tanto, es peligroso cualquier tipo de contacto con las piezas que se encuentran dentro de la unidad.

Este triángulo advierte al usuario de la inclusión de literatura importante concerniente al funcionamiento y mantenimiento de la unidad. Por lo tanto, debe leerse atentamente con el objeto de evitar cualquier tipo de problemas.

Las precauciones antes mencionadas aparecen en la superficie inferior del producto.

ADVERTENCIA

PARA EVITAR INCENDIOS O DESCARGAS ELÉCTRICAS, NO EXPONGA LA UNIDAD A LA LLUVIA NI A LA HUMEDAD. NO UTILICE EL ENCHUFE CON CONEXIÓN A TIERRA DE ESTA UNIDAD CON UN CABLE PROLONGADOR NI CON UN TOMACORRIENTE A MENOS QUE LOS TRES TERMINALES PUEDAN INSERTARSE COMPLETAMENTE. NO ABRA LA UNIDAD. EN SU INTERIOR EXISTEN ALTAS TENSIONES PELIGROSAS. CUALQUIER SERVICIO DE REPARACIÓN DEBERÁ SER REALIZADO POR PERSONAL CUALIFICADO DE 3M.

Protecciones importantes

Estas instrucciones de seguridad son para asegurar que la unidad dure mucho, y para evitar incendios y descargas eléctricas. Léalas cuidadosamente y preste atención a todas las advertencias.

Instalación

• Para obtener los mejores resultados, utilice la unidad en una sala oscura.
• Coloque la unidad sobre una superficie plana y nivelada en un área seca, alejada del polvo y la humedad.
• No coloque la unidad a la luz solar directa, cerca de aparatos de calefacción ni de electrodomésticos que radien calor.
• La exposición directa a la luz solar, a la humedad, o al vapor podría causar el daño de los componentes internos.
• Maneje la unidad con cuidado. Si la dejase caer o la golpease, podría dañar sus componentes internos.
• No coloque objetos pesados sobre la unidad.

Fuente de alimentación

• La unidad ha sido diseñada para alimentarse con 100-240 V 50/60 Hz. Cerciórese de que la fuente de alimentación cumpla con los requisitos antes de intentar utilizar la unidad.
• Maneje el cable de alimentación con cuidado, y evite doblarlo excesivamente. Si se dañase el cable, podría producirse descargas eléctricas o incendios.
• Después de usar la unidad, desconecte el cable de alimentación (conductor de la red) del tomacorriente. Antes de desconectar el cable de alimentación, asegúrese de que el indicador STANDBY está encendido en amarillo (sin parpadear ni en verde).

Limpieza

• Desconecte el cable de alimentación (red principal) de la unidad.
• Limpie periódicamente la caja de la unidad con un paño húmedo. Si está muy sucio, utilice un detergente suave. No utilice nunca detergentes fuertes ni disolventes, tales como alcohol o bencina.
• Utilice un cepillo soplador o un papel para lentes a fin de limpiar el objetivo, y tenga cuidado de no rayar ni estropear el objetivo.
• Limpie periódicamente las ranuras de ventilación y la sección del altavoz de la unidad con una aspiradora. La acumulación de polvo sobre las ranuras de ventilación produciría el recalentamiento del motor, lo cual, a su vez, provocaría fallos de funcionamiento.

Cuando utilice la aspiradora, fije la boquilla con cepillo suave. Para evitar daños en la unidad, no utilice accesorios duros como la boquilla para huecos reducidos.

Reemplazo de la lámpara

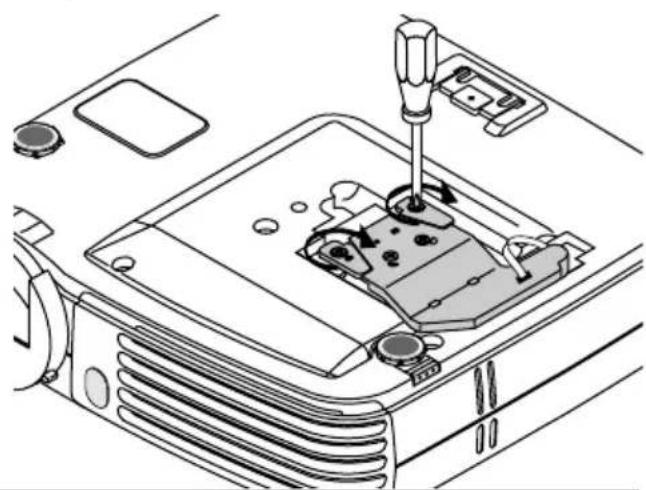

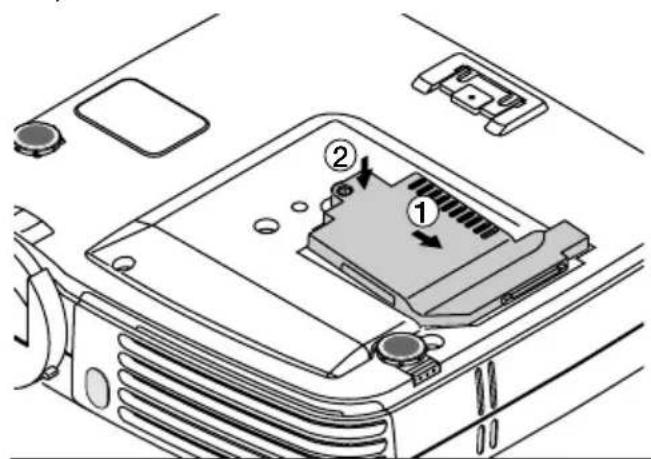

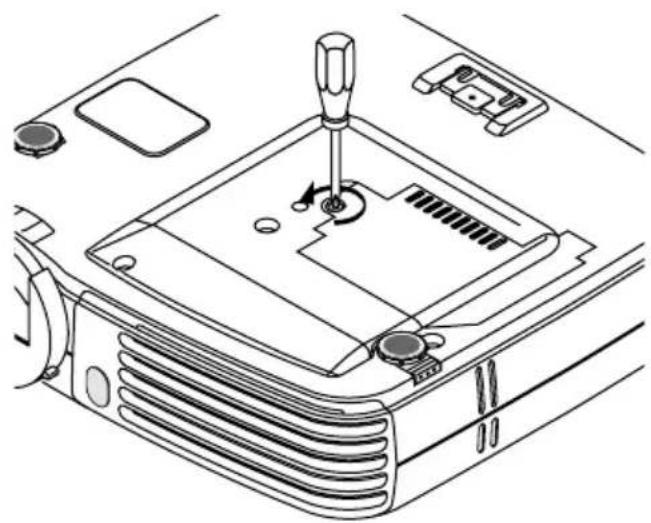

• Cerciórese de reemplazar la lámpara cuando se enciende el indicador Status. Si continúa utilizando la bombilla después de 2000 horas de uso, esta se apagará.

Precauciones sobre incendios y descargas eléctricas

• Cerciórese de que la unidad está suficientemente ventilada y de que los orificios de ventilación no queden obstruidos a fin de evitar el recalentamiento de la unidad. Deje por lo menos 10 cm de espacio entre la unidad y las paredes.
• Evite que dentro de la unidad entren objetos extraños tales como clips y trozos de papel. No intente sacar los objetos que hayan caído dentro de la unidad. No inserte ningún objeto metálico, como un destornillador, en la unidad. Si se cae algún objeto dentro de la unidad, desenchufe inmediatamente el cable de alimentación de la unidad y haga que personal de servicio lo extraiga.
• No coloque líquido sobre la unidad.

Transporte

Cuando traslade la unidad, utilice, por favor, la bolsa de almacenamiento que se incluye y, para proteger la lente de rayones, cierre siempre la tapa de la lente Iris. Asimismo, no someta el equipo a sacudidas mecánicas fuertes.

PRECAUCIÓN - ¡CALIENTE!

El área alrededor de la rejilla de salida de aire está caliente durante e inmediatamente después de la proyección de imágenes.

Para evaporar quemaduras, mantenga sus manos lejos de esta área.

Espere hasta que la rejilla de salida de aire se enfríe antes de tocarla.

No mire directamente hacia el objetivo cuando la alimentación de la unidad esté conectada. En caso contrario podrá sufrir lesiones serias en sus ojos.

Comprobación de los accesorios incluidos

Retire la unidad principal y los accesorios de la caja, y compruebe que los siguientes artículos vengan incluidos.

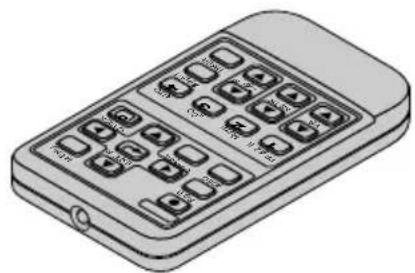

• Unidad del mando a distancia inalámbrico (incluye pilas de botón) [1]

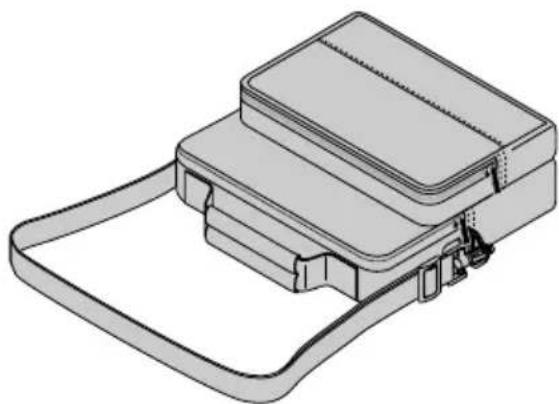

• Maletín de transporte [1]

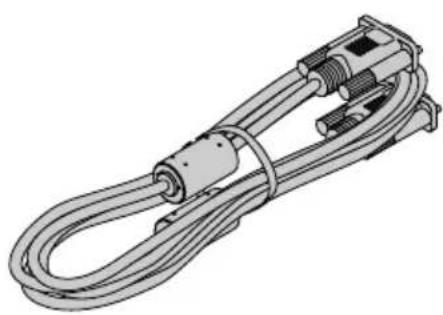

• Cable de señales RGB (conector mini D-sub de 15 pines, 2 m) [1]

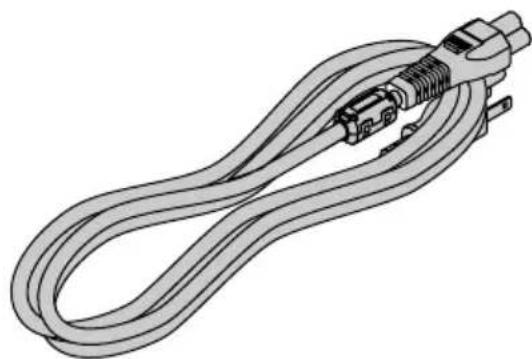

• Cable de alimentación (1,8 m) [1]

• Núcleos de ferrita [2] Estos núcleos de ferrita se conectan a los cables de video y audio.

Montaje del núcleo de ferrita: Abra el núcleo de ferrita, pase el cable por él en bucle y ciérrelo.

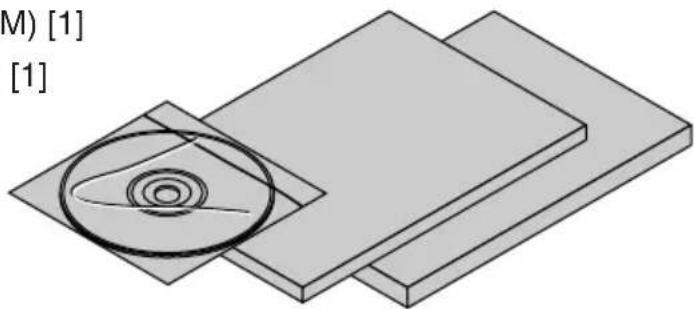

• Manual del usuario (Edición en CD-ROM) [1]
• Manual del usuario (Edición abreviada) [1] Hoja de seguridad [1]
• Etiqueta de seguridad [1]
• Guía de seguridad del producto [1]

Uso del manual de usuario (Edición en CD-ROM)

El manual de usuario (Ediciones en CD-ROM) es una versión del manual de usuario, preparada para el formato de documento portátil (PDF).

Instalación de Adobe Reader 6.0.1 (versión Español)

- Para Windows

1. Cargue el CD-ROM en la unidad de CD-ROM.
2. Abra el archivo "Start" del CD-ROM.
3. Abra la carpeta "Adobe Reader" del CD-ROM.
4. Abra la carpeta "Spanish".
5. Ejecute el archivo "AdbeRdr60_esp.exe".

- Para Macintosh

1. Cargue el CD-ROM en la unidad de CD-ROM.
2. Abra el archivo "Start" del CD-ROM.
3. Abra la carpeta "Adobe Reader" del CD-ROM.
4. Abra la carpeta "Spanish".
5. Ejecute el archivo "AdbeRdr60_esp.dmg". Siga las instrucciones que se muestran en pantalla e inicie la instalación.
6. Según el tipo de ordenador personal que utilice, podría no funcionar en miniatura.

Abrir el manual de usuario

1. Cargue el CD-ROM en la unidad de CD-ROM.
2. Abra el archivo "Start" del CD-ROM.
3. Haga doble clic en "INDEX.pdf" en el CD-ROM. Al hacer esto, se inicia Adobe Reader y aparecerá una lista de selección de idioma para que elija el idioma en el que desee que se muestre el manual de usuario.
4. Mueva el puntero del ratón hasta el idioma deseado y haga clic. Se abrirá el manual de usuario. Por favor, consulte el menú de Ayuda para obtener información sobre Adobe Reader.
5. Adobe Reader es una marca comercial de Adobe Systems Incorporated.

Windows es una marca comercial registrada de Microsoft Corporation en EE.UU. y en otros países.

Macintosh es una marca comercial registrada de Apple Computer Inc.

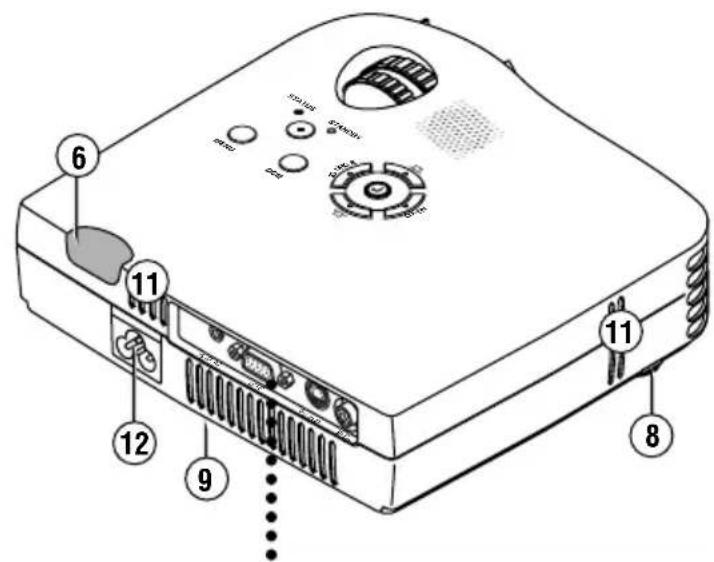

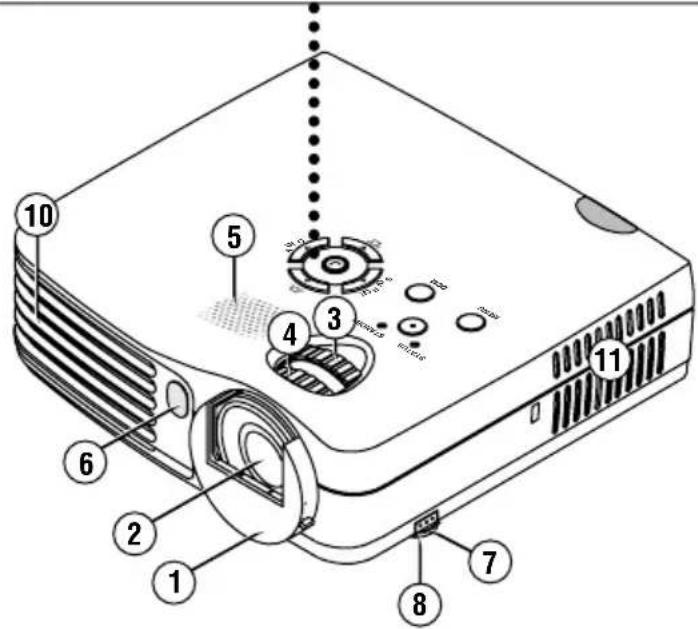

Nombres de los componentes de la unidad principal

Vea el Manual del usuario (Edición en CD-ROM) para obtener información sobre el funcionamiento.

1. Tapa de la lente
2. Objetivo
3. Aro de zoom
4. Aro de enfoque
5. Altavoz
6. Sensor de mando a distancia
7. Botón ajustador
8. Ajustadores delanteros
9. Ajustadores traseros
10. Rejilla de salida de aire
11. Ranuras de ventilación
12. Conector de entrada de CA

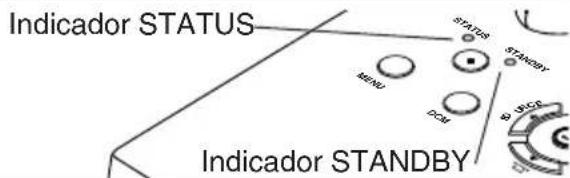

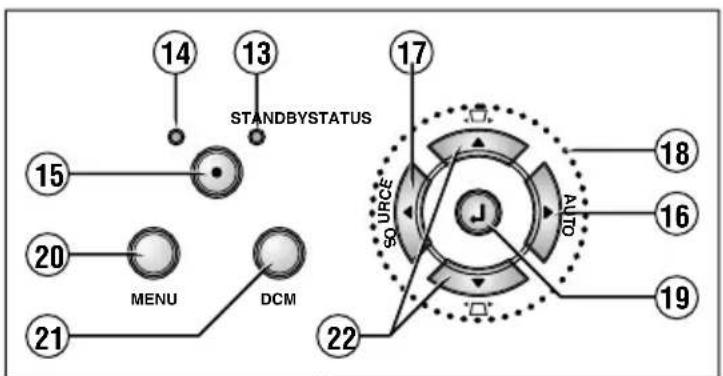

13. Indicador STANDBY
14. Indicador STATUS
15. Botón STANDBY
16. Botón AUTO
17. Botón SOURCE
18. Botones SELECT (▲▼▲)
19. Botón ENTER
20. Botón MENU
21. Botón DCM
22. Botón de ajuste manual de la corrección trapezoidal

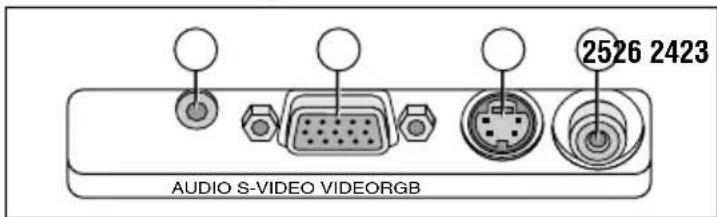

23. Conector AUDIO
24. Conector S-VIDEO
25. Conector VIDEO
26. Conector RGB

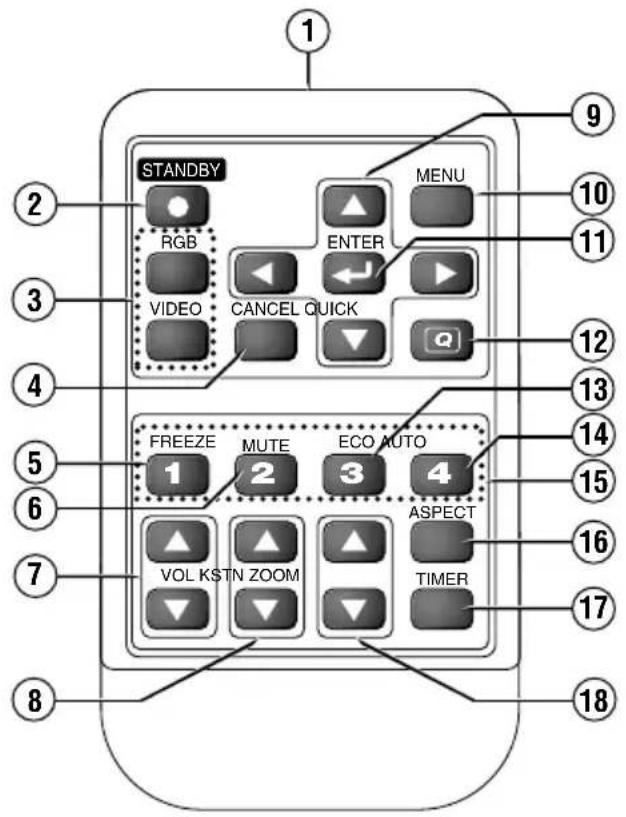

Nombres de las piezas del mando a distancia

Vea el Manual del usuario (Ediciones en CD-ROM) para obtener información sobre el funcionamiento.

• Antes de su uso, retire la lámina de aislamiento para el transporte que se encuentra introducida en el compartimento de las pilas.
• El mando a distancia debe apuntar al sensor de mando a distancia del proyector y debe funcionar.

1. Transmisor de infrarrojos
2. Botón de alimentación STANDBY
3. Botón de selección de entrada
4. Botón CANCEL
5. Botón congelación FREEZE
6. Botón MUTE
7. Botón VOL
8. Botón KSTN
9. Botones del SELECT (▲▼▲)
10. Botón MENU
11. Botón ENTER
12. Botón QUICK
13. Botón ECO
14. Botón AUTO
15. Botones de número
16. Botón ASPECT
17. Botón TIMER
18. Botón ZOOM

PRECAUCIÓN

• Si se cambia la pila de forma incorrecta existe el peligro de explosión. Cambie la pila solo por el mismo tipo o tipo equivalente (CR2025) recomendado por el fabricante. Deshágase de las pilas de acuerdo con las normas locales.
• DESECHE LAS PILAS USADAS DE ACUERDO A LAS INSTRUCCIONES.

Advertencias

Al manejar el mando a distancia

• No exponga el mando a distancia al agua u otros líquidos. Si el mando a distancia se moja, séquelo con un paño inmediatamente.
• Mantenga las pilas de los botones lejos del alcance de los niños. Si alguien se tragara una pila, acuda inmediatamente a un médico.
• Algunas funciones (como las funciones del menú) tan solo podrán activarse mediante el uso del mando a distancia, por lo que este debe manejarse siempre con precaución.

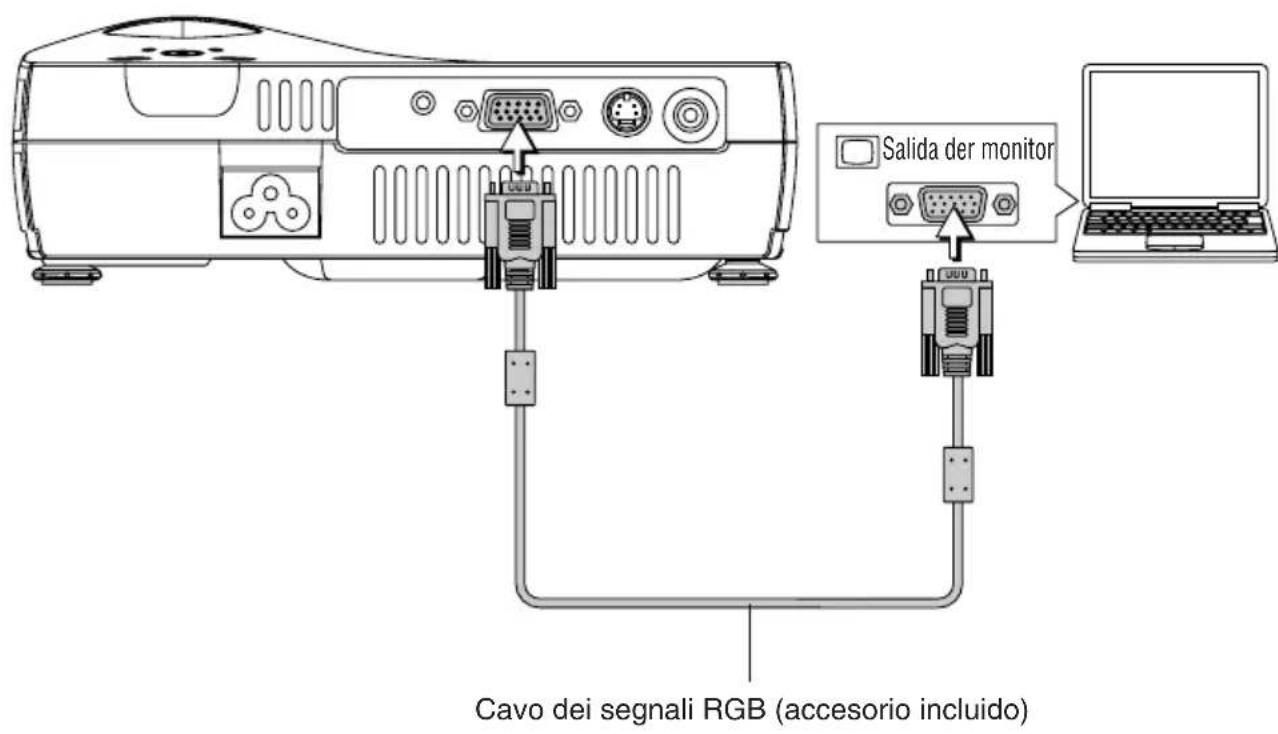

Conexiones con el ordenador

Antes de hacer las conexiones a un ordenador personal, compruebe los siguientes puntos.

• Una resolución adecuada de este proyector es 1024 × 768 puntos (XGA). La resolución máxima de visualización es 1280 × 1024 puntos (S-XGA).

Remítase a "Tabla de frecuencias soportadas" en el manual del usuario (edición en CD-ROM).

• El método de ajuste del ordenador personal variará dependiendo del ordenador personal que utilice. Para obtener información, lea el manual de instrucciones de su ordenador personal, lea la ayuda en línea o póngase en contacto con el fabricante de su ordenador personal.

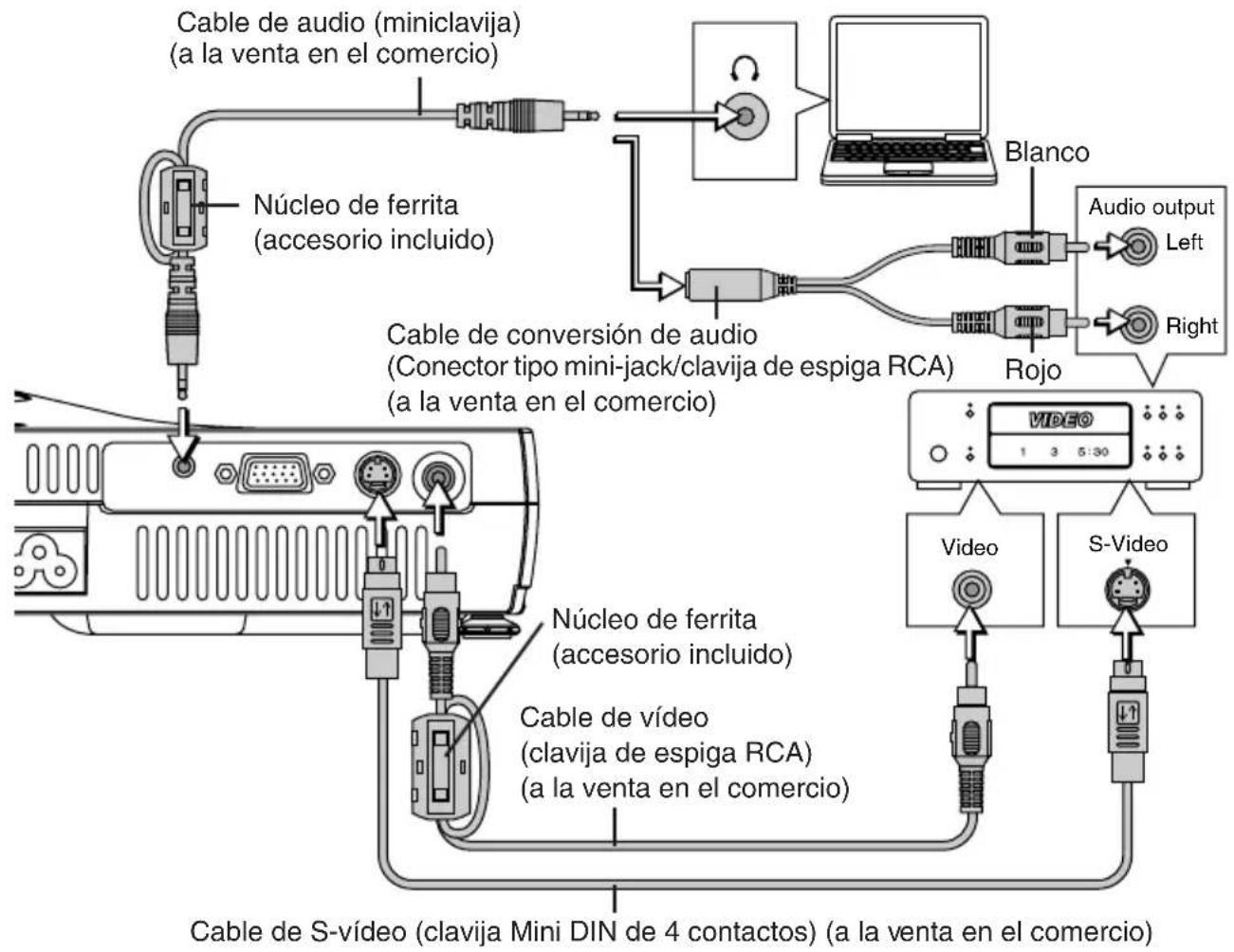

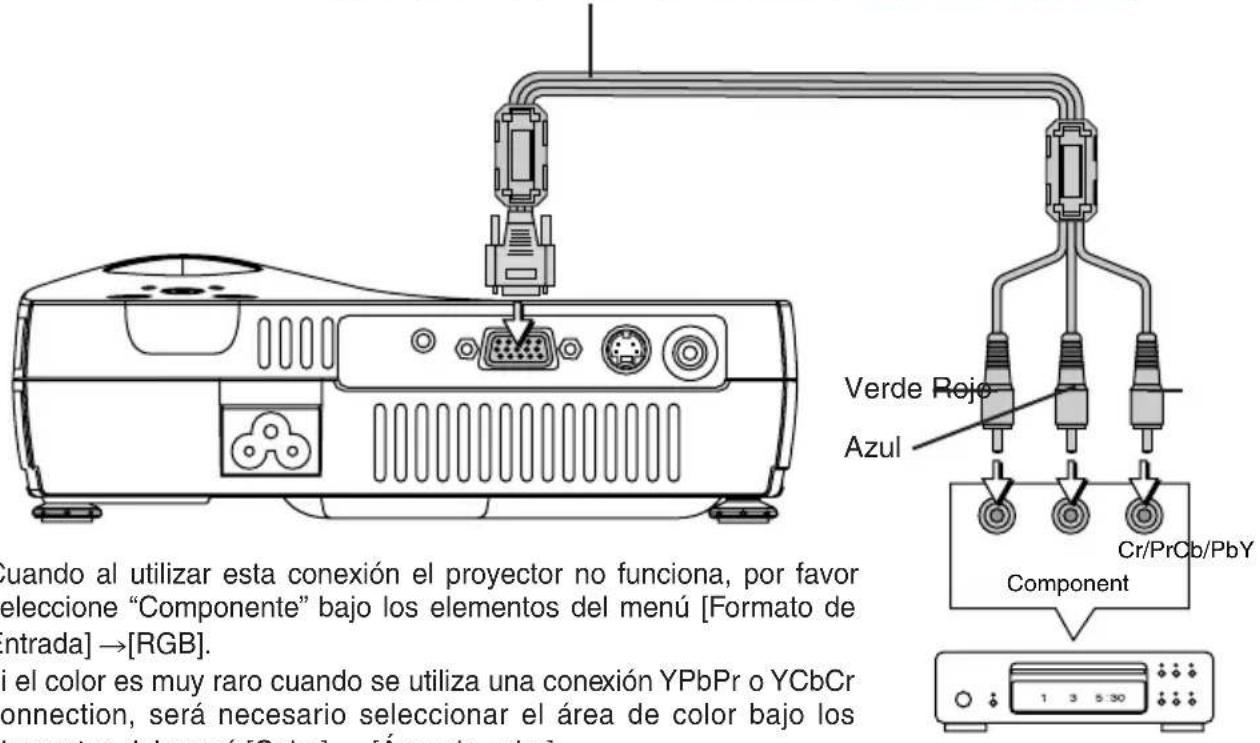

Conexiones con el equipo de video

Cable de componente (Mini D-sub de 15 clavijas a RCA x 3 (disponible como accesorio opcional) (Núm. 78-8118-8843-3)

• Cuando al utilizar esta conexión el proyector no funciona, por favor seleccione "Componente" bajo los elementos del menú [Formato de Entrada] → [RGB].
• Si el color es muy raro cuando se usa una conexión YPbPr o YCbCr, será necesario seleccionar el área de color bajo los elementos del menú [Color] → [Área de color].

Funcionamiento

1 Coloque la pantalla y el proyector

Consulte en el manual del usuario (edición CD-ROM) "Tabla de distancias de proyección" para obtener información sobre la distancia entre la pantalla y el proyector.

2 Conecte el ordenador o el equipo de video al proyector

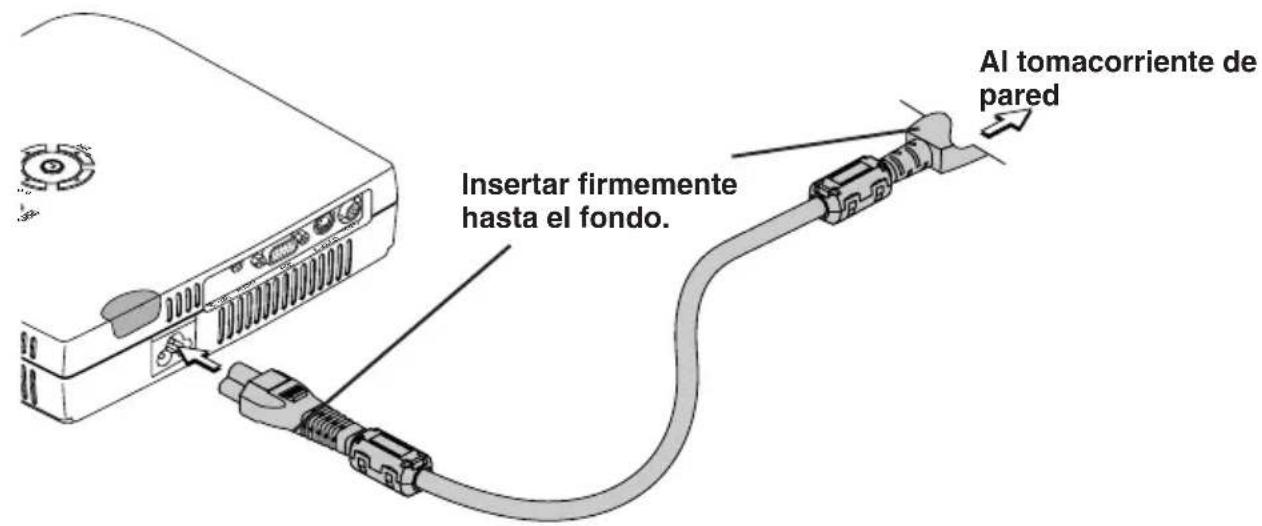

3 Conecte el conductor de entrada de CA del proyector al tomacorriente utilizando el cable de alimentación incluido.

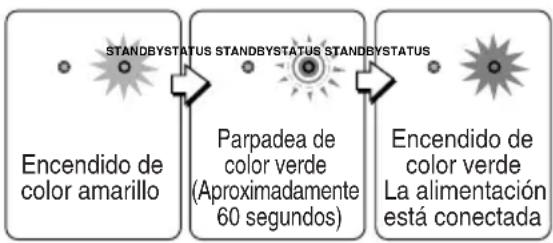

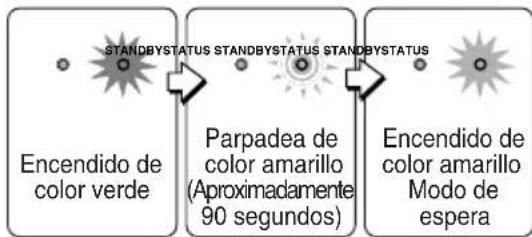

El indicador STANDBY se encenderá de color amarillo y el proyector entrará en el modo de espera.

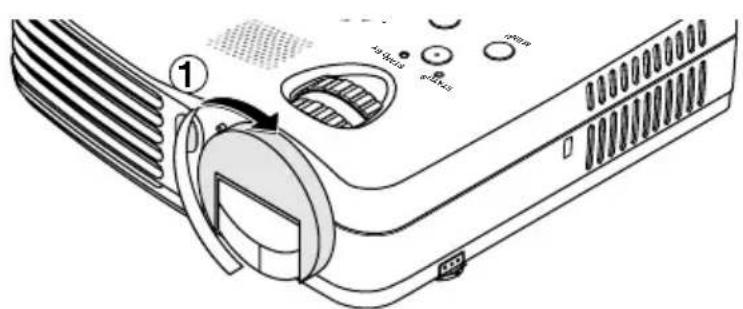

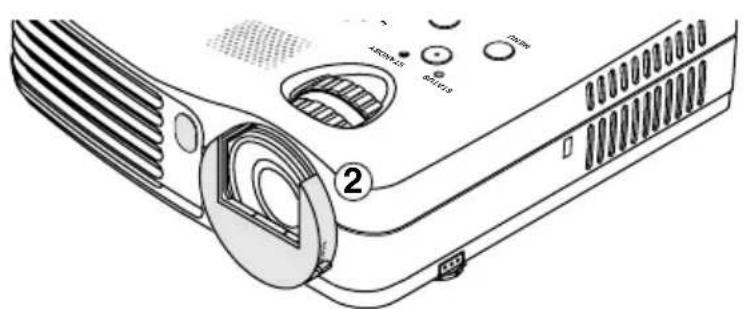

4 ①Gire la tapa de la lente hacia la derecha.

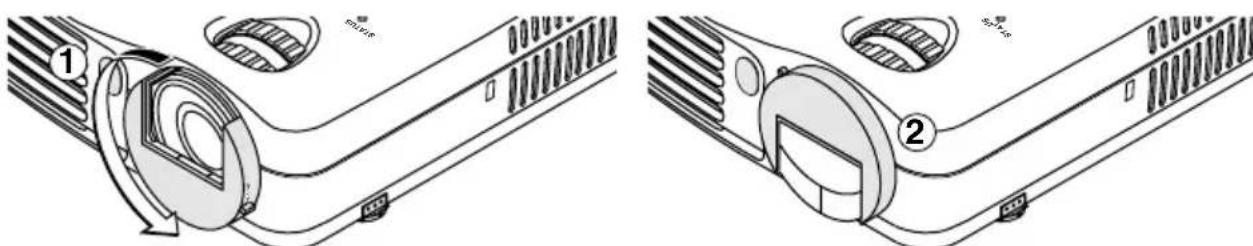

(2) Cuando la tapa de la lente se detenga y suene un clic, el proyector está listo para la proyección.

5 Conecte la alimentación eléctrica del proyector. Pulse el botón STANDBY en el mando a distancia o en el proyector.

La primera vez que se conecta la alimentación eléctrica cuando se adquiere el proyector, se visualiza [Menu Language Select]. Para obtener información sobre cómo seleccionar idioma, consulte la página S-13.

• El indicador STANDBY comienza a parpadear en color verde, luego de parpadear, permanece iluminado, después de aproximadamente 60 segundos. Si el indicador STATUS se ilumina en color verde al mismo tiempo, el modo de lámpara se ajusta al modo económico.

Si aparece la ventana de introducción de la contraseña, "Contraseña":

Se debe ingresar la contraseña correcta, de lo contrario el proyector no se podrá utilizar. Para más información sobre el ingreso de la contraseña, remítase a las instrucciones de funcionamiento (en el CD-ROM). Para obtener más información sobre la desactivación de la alimentación, consulte la página S-14.

El proyector está ahora en condiciones de realizar una proyección normal.

Nota

• Se puede cancelar rápidamente la imagen si se cierra la tapa de la lente cuando se está proyectando la imagen.

6 Active la alimentación del equipo conectado.

Funcionamiento de la unidad principal: Pulse el botón SOURCE.

Funcionamiento del mando a distancia: Pulse el botón deseado de entre todos los botones de selección de entrada.

Advertencias

• Para cuando sea necesario desconectar la clavija de alimentación del tomacorriente, asegúrese de instalar el proyector cerca del tomacorriente para poder alcanzarlo con facilidad.
• Pulse el botón STANDBY una vez que el indicador STANDBY se haya encendido de color amarillo.

Cuando se visualiza [Menu Language Select] al conectar la alimentación eléctrica

La primera vez que conecte la alimentación eléctrica después de adquirir el equipo, aparecerá el menú [Menu Language Select]. Siga el procedimiento que se describe a continuación para seleccionar el idioma de visualización del proyector.

Si la imagen aparece borrosa, gire el aro de enfoque en el sentido de las agujas del reloj o en sentido contrario para enfocarla.

(1) Pulse los botones de selección SELECT (▲▼) del mando a distancia y elija la opción [Español] con el cursor azul oscuro. (2) Pulse el botón ENTER para registrar la selección.

Se establece el idioma y el menú [Menu Language Select] desaparece de la pantalla.

Con esto finaliza la selección de idioma de visualización.

Cursor

Menu Language Select Please select a menu language. Wahlen Sieitte die Menu Sprache aus. S'il vous plaît besoinir la langue de menu. Per favore di scegliere la lingua di menu.	English Deutsch Français Italiano
Escoja por favor el idioma de menu.	Espanol
Välj menyn spreken. मन्देय़े निकारो कृस्ति सिला 請选择项目单语言 ×二合一言語を選択て下さい。 Select "▲" "▼" & "ENTER"	Svenska 한국어 中文 日本語

Precaución:

[Menu Language Select] no aparecerá la próxima vez que se conecte la alimentación eléctrica.

No habrá proyección cuando esté conectado a un ordenador portátil

Si el ordenador portátil no emite una señal, intente realizar el procedimiento que se describe a continuación.

Fabricante Modelo Teclas
DELL Todos los ordinadores Fn + F8
EPSON Todos los ordinadores Fn + F8
FUJITSU Todos los ordinadores Fn + F10
iiyama Todos los ordinadores Fn + F3
IBM Todos los ordinadores Fn + F7
NEC Todos los ordinadores Fn + F3
Panasonic Todos los ordinadores Fn + F3
SHARP Todos los ordinadores Fn + F5
SONY Todos los ordinadores Fn + F7
SOTEC	Todoos ordinadores Fn + F3-F5
TOSHIBA	Todoos ordinadores Fn + F5
Victor	Todoos ordinadores Fn + F10
Nota: La información incluida en la tabla es actual a días de 2003.

Por favor consulte la página S-19 del manual del usuario (Edición en CD-ROM) para más detalles al respecto.

1 Desconecte la alimentación eléctrica del equipo conectado.

2 Desconecte la alimentación eléctrica del proyector.

Pulse el botón STANDBY en el mando a distancia o en el proyector.

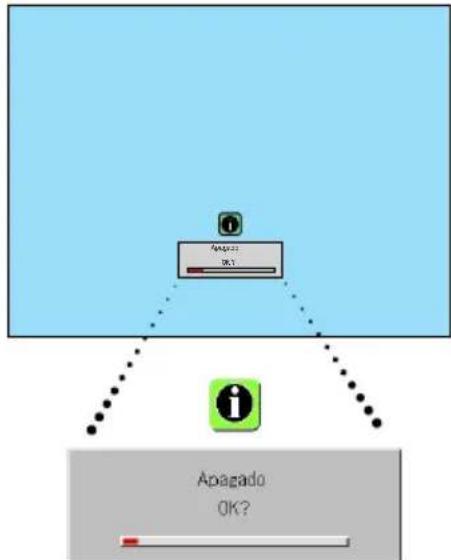

Aparece la indicación [Apagado].

Cuando el medidor de nivel alcance el máximo, la pantalla de proyección se apagará (en el transcurso de aproximadamente 5 segundos) y el proyector entrará en el modo de espera.

Nota

• La operación puede cancelarse pulsando un botón que no sea el botón STANDBY.
• Si vuelve a pulsar el botón STANDBY, se volverá a cortar la corriente.

El indicador STANDBY empezará a parpadear en ámbar y se iluminará en ámbar después de unos 90 segundos (cuando la unidad pasa al modo de pausa).

3 Desenchufe el cable de alimentación.

Compruebe que el indicador STANDBY esté encendido de color amarillo y luego desenchufe el cable de alimentación.

El indicador STANDBY se apagará cuando desenchufe el cable de alimentación.

4 ①Gire la tapa de la lente hacia la izquierda hasta que se detenga.

② La tapa de la lente se detendrá y sonará un clic.

Función Desenchufar & Listo

Cuando el cable de alimentación se desconecta directamente después de haber apagado el equipo, la fuente de alimentación interna se utiliza para tener el ventilador de refrigeración en funcionamiento y así enfriar la lámpara, de tal forma que el proyector se pueda trasladar a otro sitio inmediatamente.

• Puede ser más difícil volver a encender la lámpara, si esta se ha enfriado con el cable de alimentación desconectado.
• No coloque el proyector en una bolsa, etc., mientras el ventilador esté funcionando.

Cuando un indicador se enciende o parpadea

Los indicadores del panel de mando del proyector se encienden o parpadean para indicar problemas, según se describe a continuación.

Estado del indicator		Lo que se debe hace
STATUS Encendido de color rojo	STANDBY Cuando la alimentación electrónica está conectada (encendido de color verde) Modo de espera (encendido de color amarillo)	Es Necessary reemplazar la lámpara. Instale un nuevo cartucho de lámpara.
STATUS Encendido de color rojo	STANDBY Parpadea de color amarillo durante 60segundos y bajo se enciende de color amarillo.	La lámpara ha;llegado al fin de su vidautil. Ya no es posible connectar la alimentacionelectrica. El projector puede utilizesse durante 100 horas una vez que la lámpara ha lllgado al fin de su vidautil. Instale un nuevo cartucho de lámpara.
STATUS Parpadea de color rojo (se enciende durante 1 secondo/ se apaga durante 1 secondo)	STANDBY Encendido de color rojo	La cubierta de la lámparaestá abierta. La cubierta de la lámpara no está instalada correctamente. Instalela correctamente.
STATUS Parpadea de color rojo (se enciende durante 0,5segundos/ se apaga durante 0,5segundos)	STANDBY Encendido de color rojo	La temperatureas excesesvemental. •Se haactivadoel protectorde temperatura. Si la tempera-tura de la habitaciónes alta,trasladeel projectora un lugar fresco. Si la temperatura internadel projectores alta,com-pruebe las ranuras de ventilacion y límpielas si estanobstruidas. •Cuando elprotectorde temperaturease activa,la alimentacionelectrica se desconectay, enalgunoscasos, no vuelvacentectarse inmediatamente. En talescasos, espere aproximadamente 90segundos y vuelva a intentarlo.
STATUS Parpadea de color rojo (se enciende durante 0,5segundos/ se apaga durante 0,5segundos)	STANDBY Encendido de color amarillo	Elventiladorha dejado deFuncionar. Desconnectecel cablede alimentacionypongase encontacto conuna tiendaque vendaelmodeloPX5para solicitar reparaciones.
STATUS Parpadea de color rojo (se enciende durante 1 secondo/ se apaga durante 1 secondo)	STANDBY Si la lámpara se quemamientras está enfunciamento: Parpadea decolor amarillo durante 90segundos y bajo se enciende decolor amarillo. Si la lámpara no se enciendedesde el principal: Se enciende decolor amarillo	La lámpara no se enciende. Espere almenos 90segundos y vuelva aconectar la alimentacionelectrica. Si el problema persiste,descno-necte el cablede alimentaciony Solicite la reparaciondel aparato enuna tiendaque vendaelmodelo PX5.

Si un indicador se enciende en una condición distinta a la normal o parpadea a un ritmo distinto al mencionado anteriormente, desconecte el cable de la alimentación y contacte con el establecimiento de compra.

Nota

Si el proyector no proyecta debidamente, vea la sección de Localización y solución de problemas del Manual del usuario (Edición en CD-ROM).

Reemplazo del cartucho de lámpara

• La lámpara que se utiliza como fuente de luz en el proyector tiene una duración determinada. La vida nominal de la lámpara es de unas 2000 horas (cuando es utilizada solamente en el modo normal). La vida puede ser menor dependiendo de las condiciones de uso y otros factores. Tenga presente que puede prolongar la vida útil de la lámpara si utiliza el proyector en el modo Eco frecuentemente. (La vida útil de la lámpara es la duración media de las lámparas fabricadas y probadas durante un largo tiempo, según las condiciones de prueba de nuestra Empresa.)
• Cuando la lámpara llega al fin de su vida útil, el indicador STATUS se enciende de color rojo.
• Si se sigue utilizando el proyector durante 100 horas adicionales una vez que la lámpara ha llegado al fin de su vida útil, el proyector entrará en modo de espera y no será posible encenderlo.
• Para adquirir una lámpara de recambio, póngase en contacto con una tienda que venda el modelo PX5. Indique que necesita una lámpara de recambio LKPX5 para el proyector PX5.

PRECAUCIÓN

• El reemplazo del cartucho de la lámpara se lleva a cabo después de apagar la alimentación, esperar a que pare el ventilador de refrigeración, desconectar el enchufe de la toma de corriente, y después no tocar el proyector hasta después de transcurridos unos 60 minutos antes de comenzar el reemplazo. El reemplazo de la lámpara durante el funcionamiento o inmediatamente después de finalizar el funcionamiento causará quemaduras dada la alta temperatura.
• No retire ningún tornillo que no esté especificado.
• No toque la lámpara con las manos. Hacerlo podrá acortar la vida de la lámpara.
• Si la lámpara ha alcanzado el final de su vida útil, tal vez se rompa la bombilla de la lámpara. Cuando esto ocurra, se oirá un sonido de explosión y trozos de vidrio pueden quedar esparcidos en el cartucho de la lámpara. No toque los trozos de vidrio, pues podría cortarse. Si esto ocurriera, póngase en contacto con su proveedor o el establecimiento donde compró el proyector.

Preparativos:

Invierta el equipo y póngalo sobre un paño suave, etc., para evitar que se raye y facilitar el reemplazo del cartucho de lámpara. Después de reemplazar el cartucho de lámpara, devuelva el proyector a su posición normal.

1. Desenchufe el cable de alimentación.

2. Invierta el proyector.

3. Quite la cubierta de la lámpara.

(1) Gire el tornillo prisionero de la cubierta de la lámpara en el sentido contrario a las agujas del reloj; aflójelo hasta que gire libremente. (El tornillo no se saldrá.)

(2) Abra la cubierta de la lámpara un poco y tire de ella en la dirección de la flecha para retirarla.

4. Desmonte el cartucho de lámpara.

(1) Afloje completamente los dos tornillos del cartucho de la lámpara. (Los tornillos no se saldrán.)

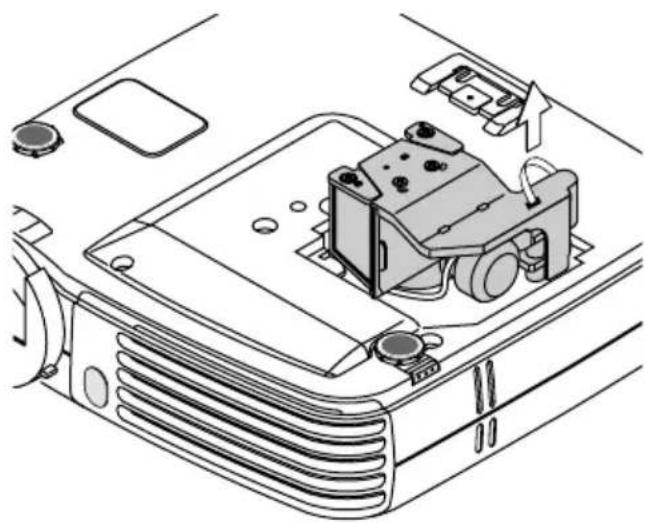

(2) Tome el cartucho de lámpara por el asa y tire hacia arriba para retirarlo.

5. Instale el nuevo cartucho de lámpara.

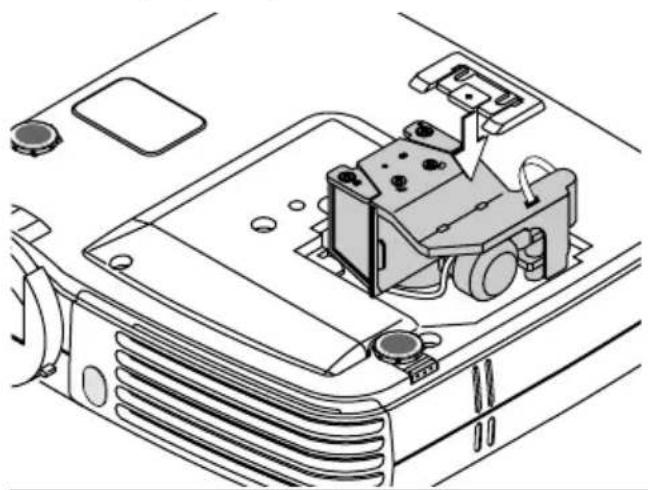

(1) Gire el cartucho de la lámpara lentamente. (Alinee el cartucho con los agujeros de tornillo del proyector.)

(2) Gire los dos tornillos del cartucho de la lámpara en el sentido de las agujas del reloj para apretarlos.

6. Instale la cubierta de la lámpara.

(1) Introduzca primero el borde de la cubierta en la ranura y bajo cierre la cubierta de la lámpara.

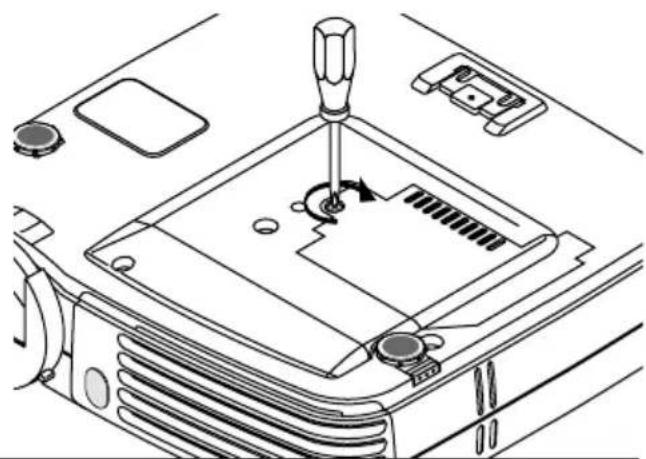

(2) Gire el tornillo de la cubierta de lámpara en el sentido de las agujas del reloj para apretarlo.

7 Ponga en cero el temporizador de la lámpara.

Enchufe el cable de alimentación, conecte la alimentación eléctrica y ponga en cero el temporizador. Seleccione [Info.] → [Reajuste del temporizador de la lámpara] en el menú y pulse el botón ENTER. La pantalla cambiará a la pantalla de verificación de inicialización. Pulse el botón ENTER de nuevo.

Nota:

Si se utiliza el proyector durante 100 horas adicionales una vez que se ha alcanzado el fin de la vida útil de la lámpara, ya no será posible encender el proyector. Si esto sucediera, pulse simultáneamente los botones SOURCE y AUTO del proyector (con el proyector en modo de espera) durante al menos 5 segundos para poder poner en cero el temporizador de la lámpara. Si el indicador STATUS se apaga, significará que el temporizador de la lámpara ha sido puesto en cero.

Para adquirir una lámpara de recambio, póngase en contacto con una tienda que venda el modelo PX5. Indique que necesita una lámpara de recambio LKPX5 para el proyector PX5.

Modelo PX5

Sección óptica

Método de proyección DLP™ (DMD de chip único)

DMD 0,7 pulgadas 1024 × 768 puntos

Lámpara Lámpara de mercurio de alta presión, de 130 W

Objetivo de proyección Zoom manual (×1,2) Enfoque manual, F = 2,6 - 2,9 f = 27,5 - 33,0 mm

Tamaño de la imagen Mínimo 26 pulgadas (a distancia de proyección de 1,20 m telefoto)

Máximo 300 pulgadas

(a distancia de proyección de 11,81 m de anchura)

Salida de luz Modo Standard: 1300 lm

Contraste máximo 2000:1 ("on/off" total)

Sección eléctrica

Entradas Video (NTSC3.58/NTSC4.43/PAL/PAL-N/PAL-M/PAL60/

SECAM/YCbCr(NTSC, PAL)/YPbPr(480p, 576p, 1080i, 720p)):

Corriente de entrada 1,9 A

Requisitos eléctricos 100 - 240 V CA, 50/60 Hz

Consumo eléctrico 190 vatios (170 vatios en modo eco)

Sección mecánica

Dimensiones salvo estándar 186 mm (An) × 46 mm (Al) × 176 mm (Prf)

(almacenado, sin incluir las partes salientes)

Peso Aproximadamente 1,3 kg

Temperatura de funcionamiento Proyector de datos: 5° a 35°C 30 a 85% de humedad

Las especificaciones y el diseño están sujetos a cambios sin previo aviso.
