MANUAL DE USUARIO RKJ14 GRE

Manejo de Limpiafondos de Piscina

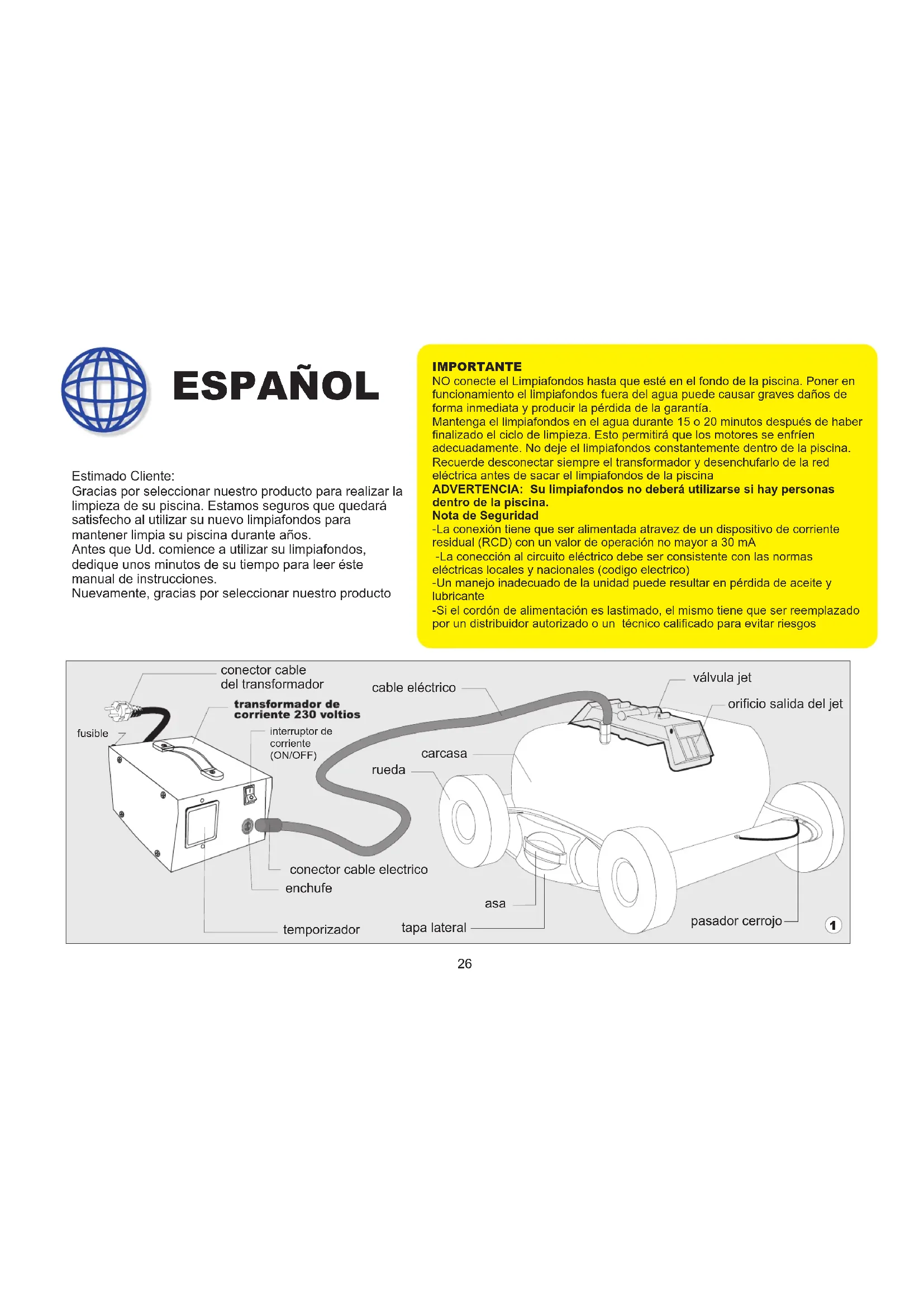

Gracias por seleccionar nuestro producto para realizar la limpieza de su piscina. Estamos seguros que quedará satisfecho al utiliser su nuevo limpiafondos para mantener limpia su piscina durante años.

Antes que Ud. comience a utiliser su limpiafondos, dedique uno horas de su tiempo para leer este manual de instructuciones.

Nuevamente, gracias por seleccionarledge producto

IMPORTANT

NO connecte el Limpiafondos hasta que esté en el fondo de la piscina. Poner en funciona el limpiafondos fuera del agua pueda causar graves daños de forma inmediata y producir la perdida de la garantía.

Mantenga el limpiafondos en el agua durante 15 o 20 horas despues de haber finalizzato el ciclo de limpieza. Este permitirá que los motores se enfrén adequadamente. Noaje el limpiafondos constantlyunto Dentro de la piscina. Recuerde desconectar siempre el transformador y desenchufarlo de la red electrica antes de sacar el limpiafondos de la piscina

ADVERTENCIA: Su limpiafondos no deben utilizar si hay personas dentro de la piscina.

Nota de Seguridad

-La connexioniene que ser alimentada atravez de un dispositivo de corrente residual (RCD) con un valor de operation no mayor a 30mA

-Lackeionalcircuitoelectricondebeserconsistencenconlasnormalelectricaslocalesynacionalecdojeceico)

-Un manejo inadequado de la unidad pueda resultar en perdida de aceite y lubricante

-Si el cordón de alimentación es lastimado, el mismo tiene que ser reemplazado por un distribuidor autorizado o un先进技术 calificado para evitar ríagos

Instrucciones de Manejo

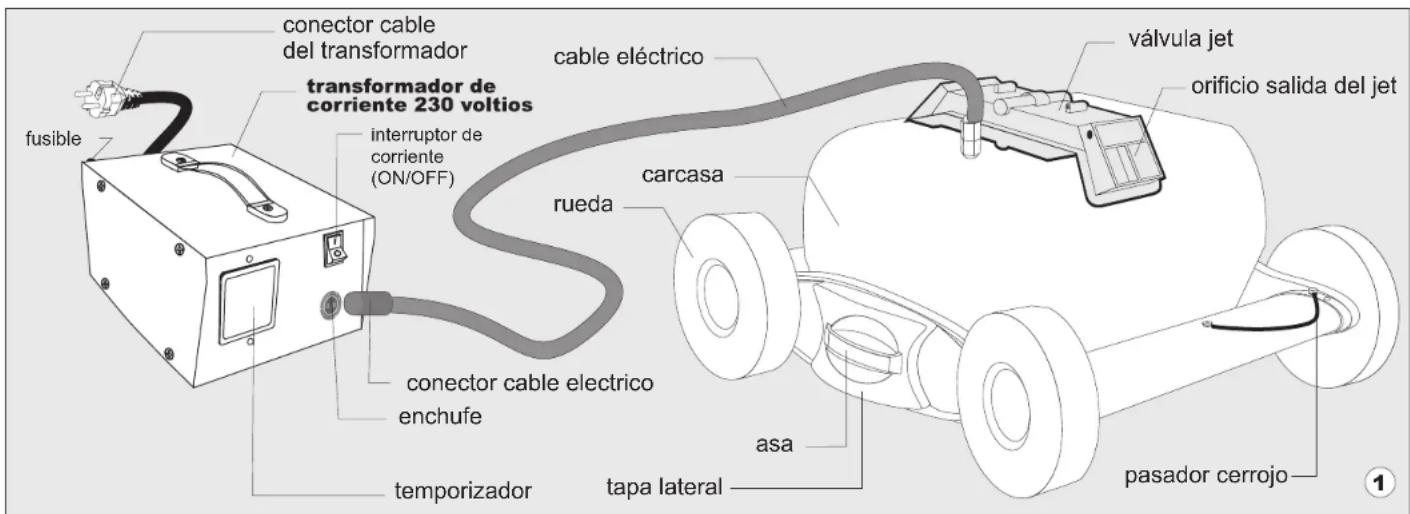

Su nuevo limpiafondos automatico esta compuesto por:
A. Limpiafondos robotizado con cable
B. Transformador

Lea completeness este Manual a ntes deutilizar su Limpiafondos

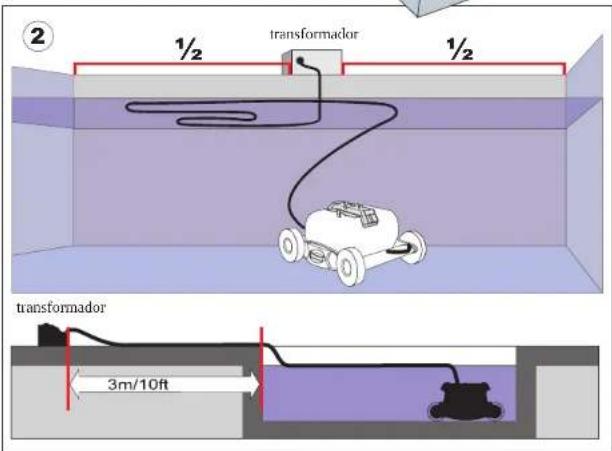

1. Colque el transformador a 3 metros de la piscina como minimo (Vea figura 2)
   El transformador no debe mojarse, por lo tanto, debe guardarse cuando este lloviendo y no debe colocarse sobre charcos de agua.

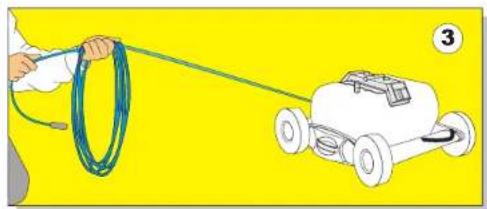

2. Desenrolle el cable electrico (Vea figura 3)

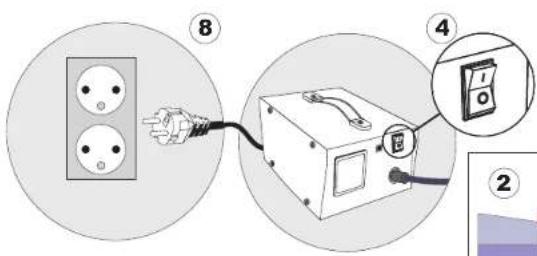

3. Asegürese de que el interruptor de corriente del transformador está en la posicion "OFF" y conecte el cable electrico en el enchufe del transformador (Vea figura 4).

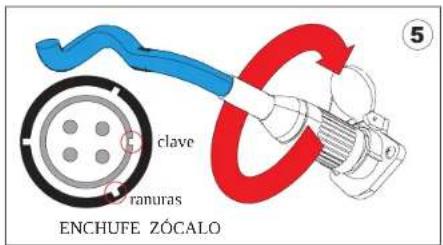

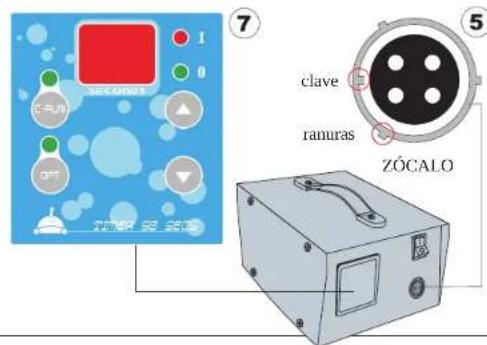

4. Enchufar el cable eletrico en el enchufe hembra del transformador, haga lo siguiente:
   a. Haga que la cuna y las ranuras del enchufe macho del cable electrico se introduzcan en la cuna y ranuras correspondentes del enchufe hembra del transformador
   b. Empuje el enchufe macho hasta que se introduzca completeness en el enchufe hembra del transformador
   c. Una vez que el enchufe macho se haya introducido, rotejo hacer la derecha para enroscarlo

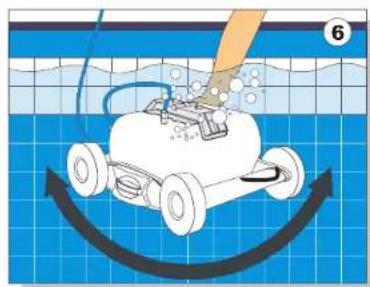

5. Coloque el limpiafondos bajo del agua. Muévalo hacía uno y otro lado para que expulse el aire y déjelo que se hunde hasta el fondo de la piscina por su propio peso (Ver figura 6). Extienda el cable sobre la superficie de la piscina, tanto como sea posible, verificando que no se queda enredado ni retorcido.
6. Conecte el cable electrico del transformador a un enchufe de corriente que funciona a 230 voltios con toma de tierra (Ver figura 8).

Instrucciones de Manejo

Instrucciones de funciona del Programador de 90 segundos

Su Limpiafondos esta equipado con un programador digital de 90 segundos, elrial this localization al lado del interruptor de corrente.

Parautilizarlo haga losiguiente:

• Encienda launidad presionando el interruptor en la posicón de encendido "I". vera dos rayas horizontales parpadeando en la pantalla.
  Presione el boton C-RUN. El limpia fondos empezara a functionar y vera una luz verde por encima de las luces de C-RUN indicando que esta operando correctamente.
  Observe quando tarda a limpia fondos entre os extremos mais distantes de la piscina. Si necessita informacion adiconlal sobre this proceedimento via e capitulo "Instruccion de Operacion" en el manul del usuario.
  Dependiendo de las dimensiones de su piscina, ajuste el programador usingas flechas selectoras de tempo. La flechaacia arriba incrementa los segundos y la flecha hacia abajo los reduce. Usted可以选择 elegir entre 0 y 90 Seconds.
• Después de que modifie el tiempo, su equipo trabajará en Modo Continuo hasta que el usuario apaguele el limpie fondos poniente el interruptor en la posicón de apagado "O".
• Opcionalmente, usted podra hacer que el equipo se apague automatistically despues de 2 Horas. Si眼看a esta optacion presione el boton OPT. La luz verde indicaora que esta por encima del boton OPT se encendera confirmando la operation. Ahora su equipo se apagara despues de 2 Horas.

Aclaracion: A parte de poder programar el tiempo de lainstitution manualmente, el programador se apagara durante 5 segundos, cada 5 Minutes. Este está predeterminado en la programacion de lainstitution.

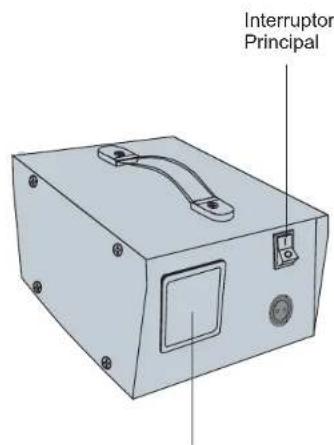

Como Cambiar el Programador:

El usuario puedeCambiar el tiempo (0-90segundos) en cualesquartermomento,aún cuando el limpiador de fondos estefuncionando en la piscina.

Por favor,onga en consideracion que cada vez que el programador este functiionando las luces del interruptor se van a encender altemativamente:

La Luz Roja "I" indica que el programador esta operando en la modalidad seleccionada por el usuario (0-90 seguidos) y La luz Verde "O" indicando que el programador esta apagado (por 1 segundo)

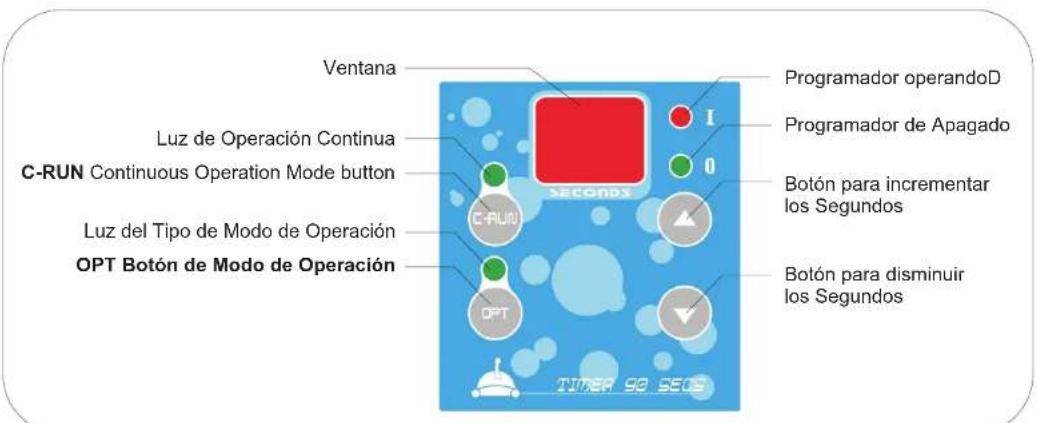

Programador Digital

IMPORTANTE: Si apagase el equipo a工程技术 del Interruption Principal, este cancelará la programación 创建 por usted. Para reanudarla limpieza de su piscina deberde de repetir los pasos descritos anteriormente.

CICLO DE LIMPIEZA

El ciclo de limpieza del limpiafondos es de dos horas. Después de dos horas de trabajo el limpiafondos se apagará automatistically mediante un temporizador integrado en el equipo. En algunos casos la piscina está totalmente limpia en menos de dos horas y otheras vezes dos horas no serán suficientes. El時間 y forma de la piscina y la calidad de sociedad que contenga, determinaré el tiempo requiredo para su limpieza. Cuando el limpiafondos se mueva lentamente y, constantemente cambie el sentido de marcha antes de alcantar las paredes de la piscina, estarás avisando que ha llegado el momento de limpiar oCambiar la Bolsa bajo.

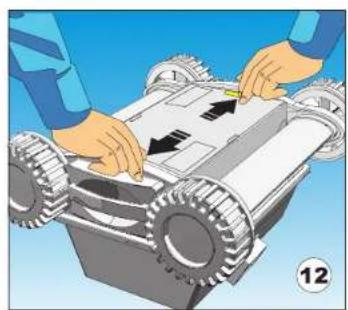

Mantenimiento de la Bolsa Filtro

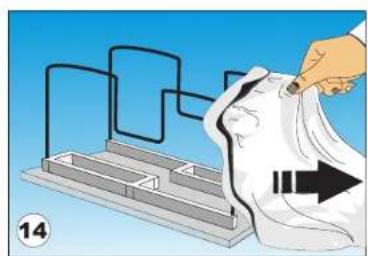

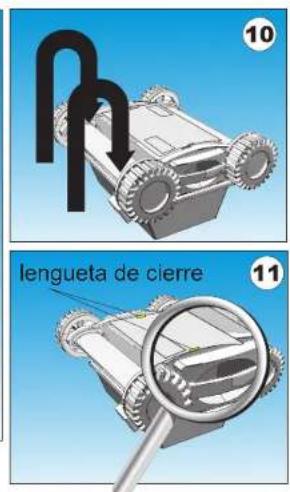

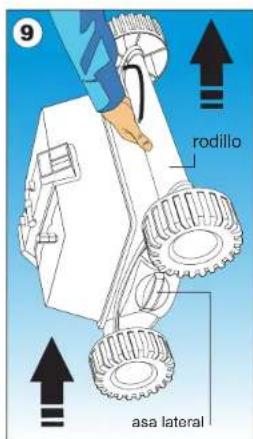

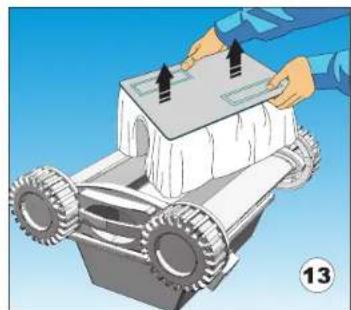

LIMPIAR LA BOLS A FILTRO DESPUES DE CADA CICLO DE LIMpieZA a. Desenchufar el transformador (evite el contacto de la clavija con el agua) b. Si el equipo está bajo del agua, tire suavamente del limpiafondos realizando el cable hasta que el asa lateral está a su alcance. Utilice el asa lateral (no el cable) y tampoco el eje que sujeta las ruedas (Ver figura 9), para sacar el limpiafondos de la piscina, despues de estar que escurra la mayor parte del agua que contiene. c. Ponga el equipo boca abajo en una superficie suave (para evaporar ralladuras en el plástico) y retire la tapa del fondo que contiene la Bolsa filto (fig. 10,11,12,13) d. Retire la Bolsa de las barras de soporte (Ver figura 14), vuelvala del revés y lávela con una manguera o sumergiendola en agua hasta quitar toda la sueidad. Escurra la Bolsa suavamente hasta que el agua del enjuague está limpia. Si fuera NEEDario lávela aquina usingo agua fria SIN DETERGENTE. e. Vuelva a colocar la Bolsa en las barras de soporte centrando la etiqueta en uno de los lateros largos de la tapa del fondo (fig. 15) f. Coloque-Newamente la tapa del fondo en el equipo y ciérrela, presionando hacia abajo hasta colocar las piezas de sujeción en el espacio reservado a las mismas.

ESTABLECIMIENTO DEL PATRON DE LIMPIEZA

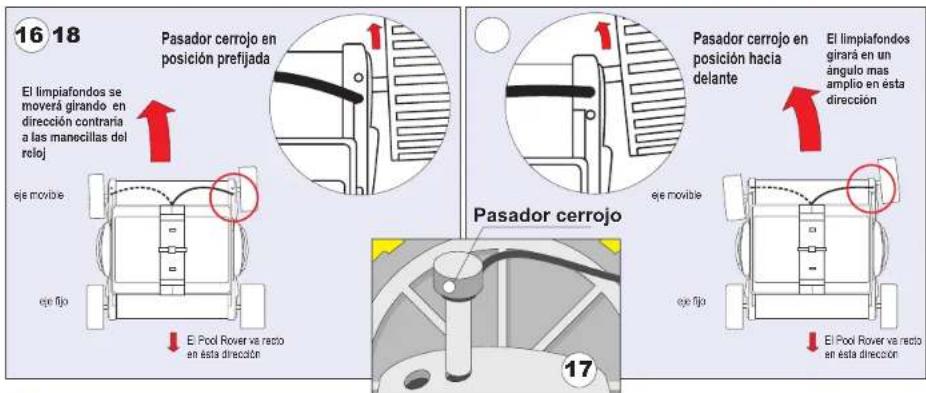

Su limpiafondos viene preparado para limpiar piscinas redondas de entre 4,30 metros hasta 9,15 metros de diametro. El limpiafondos sale de fabrica con el pasador cerrojo colocado en un agujero existente en la parte derecha del rodillo ajustable. En esta posicion el equipo limpiará la piscina en el sentido contrario al movimiento de las manecillas del reloj (Ver figura 16).

Cuando se termine el ciclo de limpieza, extraiga el limpiafondos de la piscina y transfiera el pasador carrojo (Ver figura 17) desde el lado derecho del equipo hasta el lado izquierdo. La proxima vez que se use el equipo el patron de limpieza se realizara en el sentido de las manecillas del reloj. Este evitara que el cable eletrico se retuerza o enrolle.

LIMPIEZA DE PISCINAS PEQUENAS O DE FORMA OVAL

Para limpiar correctamente piscinas(PCs) de forma oval, la posicón del pasadorerrojoDee serambiada. El pasadorerrojoDee introducirse en el primer aguero. Este aguero está bloqueado. Para abrirlo bastulizar el propio pasadorerrojo y un martillo.Coloque el pasadorerrojo en esta nuevo低位.Da estafel,el equipo limparla piscina en sentido contrario a las manecillas del reloj, con un angulo mayor (Ver figura 18).Depues que el ciclo de limpieza se terminale situé el pasador-errojo en el primer aguero del bajo contrario, para que el patron de limpieza se realize en el sentido de las manecillas del relojla proxima vez.

SOLUTION DE PROBLEMAS

A. No cambia de direccion

1. Utilizando una manguera, introduzca agua en todas las aberturas de la valvula. La presión del agua debe SACAR de esta toda la suscedad.

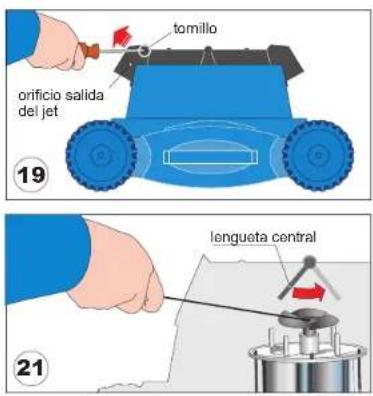

2. Extraiga uno de los desagues del jet, sacando los dos tornillos laterales que lo sujetan (Ver figura 19). Estire un "clip" gigante y curvelo en su extremo aforma de garflo, como se muestra en (Figura 20) presione la lengüeta del centro para abrirla y revise la helice. Comúnmente, encontrará suciedad,Pelos, cordel o una ramita(PCaqueña atrapada en la helice. Utilizando el "clip"saque la sucidad oequalierparticula que obstruya la helice y le impida girar libremente (Figura 21)

SOLUTION DE PROBLEMAS

A.No bombea el agua:

1.Revisi si hay suministro de corriente electrica.
2. Verifique que el cable électrique está conectado al transformador
3.Revisar el fusible del transformador y sustituyalo siocaesario
4.Verifique posibles daños en el cable electrico ( cortes, etc)

B.No limpia o no limpia bien:

1.Revise si la bolsa filtro está yácia
2. Revise si las lenguetas, situadas en los orificios de entrada a la valvula existente en el fondo del equipo, estar libre para permitir la entrada del agua y la calidad de la piscina.

C.No cubre toda la piscina:

1. Verifique si el rodillo gira libremente por no existirlos, sucidad u.
   otras particulas que lo impidan.
   2.Revise si la Bolsa bajo essta limpia
   3.Ajuste el temporizador deforma que el limpiafondos pueda hacer alas dos paredes de la piscina en su parte mas ancha (o larga)

D.Cambia el sentido de marcha antes deninger a la pared opuesta:

Ajustar el temporizador de transformador

Ajuste el programador uso las flechas selectoras de tiempo. La fecha hacía arriba incrementa los seguros. Usted可以选择regarir entre 0 y 90seguros.

E.Se detiene durante mucho tiempo antes dechangiar el sentido de marcha allegar a la pared

Ajustar el temporizador de transformador
Ajuste el programador uso las flechas selectoras de tempo. La fecha hacía abajo reduce los段时间. Usted可以选择 elegir entre 0 y 90 seguidos.

F.Cuido del cable eletrico para que no se enrede:

1. Su nuevo limpiafondos ha sido Diseñado para limpiar la mayor parte de las piscinas elevadas. La forma de algunos piscinas pudieraCause que el cable electrico se enredase o torciese porque el equipo travaje sistématicamente en un entorno circular. Siesto sucediera,utilice el manubrio E-Z,una pieza patentada que le permitirá desenredar el cable fácilmente.

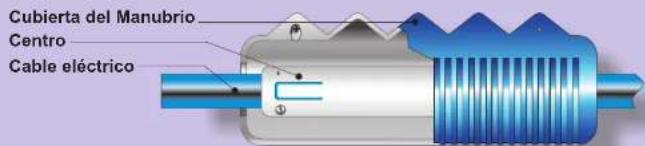

Cuidado del Cable Eléctrico

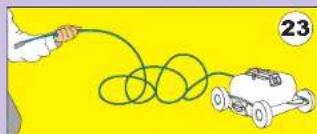

Su nuevo limpiafondos ha sido Diseñado para limpiar la mayor parte de las piscinas elevadas. La forma de algunos piscinas pudiera causar que el cable eletrico se enredase o torciese porque el equipo trabajo sistématicamente en un entorno circular. Si este sucediera, utilise el manubrio E-Z, una pieza patentada que le permitirá desenredar el cable fácilmente.

Sujetando con una mano el manubrio E-Z

Coloque el Robot en el suey y desenchuche el cable来电rico si estuviera. conectado al transformador

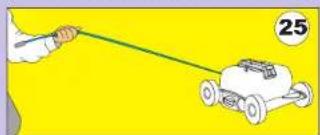

Sujetando con una mano el manubrio E-Z (Ver fig. 24) camine alejandose del Robot y estire completeness the cable eletrico.

La pieza central del manubrio girar en su interior y de estaforma el cable electrico se desenrolar.

26
patent pending

importante

Asegürese de almacenar el limpiafondos en un situ done la temperatura se encuentre entre 10 y 40 grados Centigrados . De esta forma el motor, materiales plácicos y selladores estarán protegidos.
