LFH 9375 - Dictáfono PHILIPS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Dictáfono digital (Pocket Memo)
Marca	Philips
Modelo	LFH 9375
Color	Negro aluminio
Material del cuerpo	Todo de metal
Dimensiones (aprox.)	120 x 50 x 20 mm
Peso (aprox.)	100 g (con pilas)
Alimentación	2 pilas AAA (alcalinas o recargables Ni-MH Philips LFH9154)
Carga	Vía USB (2h30 para carga completa en puerto de alta potencia)
Autonomía en grabación	Hasta 23 horas (modo SP)
Formatos de grabación	DSS (SP, QP) y MP3 (HQ, XHQ)
Modos de grabación	Insertar, Reemplazar, Agregar
Micrófono integrado	Mono, sensibilidad ajustable (Privado, Dictado, Conferencia)
Altavoz integrado	Dinámico, diámetro 30 mm, potencia 200 mW
Pantalla	LCD 1,7 pulgadas (44 mm diagonal), retroiluminado blanco
Soporte para tarjeta de memoria	SD / SDHC hasta 32 GB
Conectividad	USB 2.0 de alta velocidad, conector para auriculares de 3,5 mm, conector para micrófono de 3,5 mm, base de carga (opcional)
Software incluido	Philips SpeechExec Dictate
Funciones principales	Grabación, reproducción con control de velocidad, inserción/eliminación de índice, marcado de fin de dictado (EOL), prioridad, activación por voz, reducción de ruido
Mantenimiento y limpieza	Limpiar con un paño seco. No exponer al agua ni al calor excesivo.
Seguridad	Seguridad auditiva (auriculares a volumen razonable). No usar mientras conduce. Mantener fuera del alcance de los niños.
Piezas de repuesto	Pilas recargables Philips LFH9154, tarjeta de memoria SD, cable USB, auriculares (opcionales)
Reparabilidad	Actualización del firmware posible por USB. Para reparación, contactar al servicio de Philips.

Preguntas frecuentes - LFH 9375 PHILIPS

¿Cómo insertar las pilas en el Philips LFH 9375?

Abra el compartimento de las pilas en la parte posterior deslizando la tapa hacia arriba. Inserte dos pilas AAA respetando la polaridad indicada. Cierre deslizando hacia abajo hasta que haga clic.

¿Qué formatos de grabación están disponibles?

El dictáfono admite los formatos DSS (SP y QP) y MP3 (HQ y XHQ). La elección determina la calidad de audio y la duración de la grabación.

¿Cómo transferir las grabaciones a la PC?

Conecte el Pocket Memo a la computadora mediante el cable USB incluido. Use el software Philips SpeechExec para descargar automáticamente los archivos. Las grabaciones se mueven a la carpeta 'Dictados terminados'.

¿Funciona la activación por voz?

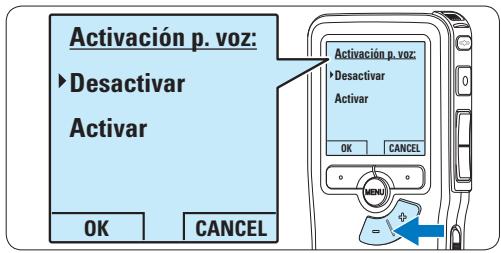

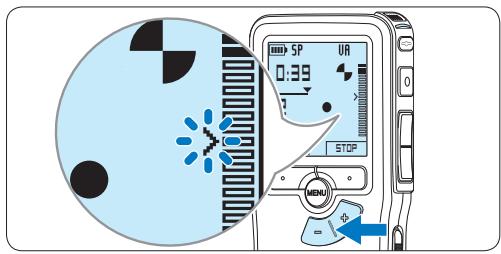

Sí, active la función en el menú Grabación > Activación por voz. Cuando hable, la grabación se inicia automáticamente; después de 3 segundos de silencio, se detiene.

¿Cómo insertar un índice en un dictado?

Durante la reproducción o pausa, colóquese en el lugar deseado, presione MENÚ, seleccione Dictado > Insertar índice y confirme con OK.

¿Puedo usar auriculares con este dictáfono?

Sí, conecte auriculares en el conector 3,5 mm ubicado en el lado. Ajuste el volumen con las teclas + y - durante la reproducción.

¿Cómo marcar un dictado como terminado (EOL)?

Seleccione la grabación, luego presione el botón EOL. Aparece el símbolo de bloqueo. Para hacerla prioritaria, presione nuevamente en el siguiente medio segundo.

¿Cuál es la duración máxima de grabación?

Con una tarjeta SD de 2 GB y el formato SP (DSS), puede grabar hasta 349 horas. Las duraciones varían según el formato elegido.

¿Cómo limpiar el dictáfono?

Use un paño seco y suave. Nunca exponga el aparato al agua ni a la luz solar directa. Evite los solventes.

¿Qué hacer si la pantalla no se enciende?

Verifique que las pilas estén correctamente insertadas y cargadas. Si es necesario, retire y vuelva a insertar las pilas. Asegúrese de que el interruptor esté en la posición ON.

MANUAL DE USUARIO LFH 9375 PHILIPS

2.1 Funciones destacadas del producto 85 2.2 Contenido del embalaje 85 2.3 Generalidades 86 2.3.1 Controles y conexiones 86 2.3.2 Indicadores y símbolos en la pantalla 87

3 Inicio 88

3.1 Colocar las baterías o pilas 88 3.2 Recarga de las baterías 88 3.3 Insertar y extraer la tarjeta de memoria 89 3.4 Formatear una tarjeta de memoria 89 3.5 Activación del Pocket Memo 90 3.5.1 Selección del idioma 90 3.5.2 Ajuste de fecha y hora 90 3.6 Modo de ahorro de energía 91

4 Utilizar su Pocket Memo 92

4.1 Grabación 92 4.1.1 Crear una grabación 92 4.1.2 Revisar la grabación 93 4.1.3 Editar una grabación (insertar/sobrescribir/añadir) 93 4.1.4 Terminar (bloquear) una grabación 95 4.1.5 Cambiar el formato de grabación 95 4.1.6 Ajustar la sensibilidad del micrófono 96 4.2 Reproducir 97 4.2.1 Generalidades sobre las funciones de reproducción 98 4.3 Eliminar un dictado 98

5 Para SACAR el mayor provecho de su Pocket Memo 100

5.1 Utilizar Philips SpeechExec 100 5.1.1 Configuración avanzada 100 5.1.2 Descargar grabaciones al ordenador 100 5.2 Utilizar la grabación con activación por voz 101 5.3 Trabajar con marcas de índices 103 5.3.1 Insertar una marca de índices 103 5.3.2 Eliminar una marca de índices 103 5.4 Asignar un nombre de autor 104 5.5 Actualización del firmware 105 5.6 Menú de configuraciones 106 5.6.1 Lista de menú 107

6 Datos técnicos 109

1 Importante

Philips se reserva el derecho a modificar los productos en cualquier momento sin estar obligada a ajustar los suministros anteriores con arreglo a ello.

El material incluido en este manual se considera suficiente para el uso al que está asignado el sistema. Si el producto o sus módulos o procedimientos individuales se emplean para fines diferentes a los especificados en el presente, deben obtenerse una confirmación de que son válidos y aptos para ellos.

Seguridad

• Para evitar un cortocircuito, no exponga el producto a la lluvia ni al agua.
• No exponga el dispositivo a un calor excesivo causado por equipos de calefacción o rayos solares directos. Proteja los cables para evitar que se pellizquen, en especial en los enchufes y en la parte que sale de la unidad. Realice una copia de seguridad de los archivos. Philips no se hace responsable de ninguna pérdida de datos.

Seguridad de los oídos

Tenga en cuenta las siguientes indicaciones al utilizar los auriculares:

• Escuche con niveles de volumen moderados durante periodos de tiempo razonables.
• Tenga cuidado de no subir el nivel de volumen a medida que sus oídos se adaptan.
• No suba el volumen a un punto tal que le impida escuchar los sonidos ambientales.
• Debe tener precaución o interrumpir temporalmente el uso ante situaciones potencialmente peligrosas.
• No utilice auriculares mientras conduce un vehículo motorizado, bicicleta, monopatín, etc. Puede implicar un peligro para el tráfico y es ilegal en varias zonas.

Importante (para modelos que incluyen auriculares):

Philips garantiza la máxima potencia de sonido de sus reproductores de audio en cumplimiento con las regulaciones establecidas por los organismos pertinentes, excepto solo en el caso de los modelos originales de los auriculares proporcionados. En caso de que los auriculares deban sustituirse, le recomendamos que se ponga en contacto con su distribuidor minorista para solicitar un modelo Philips idéntico al original.

Niños

El dispositivo y sus accesorios no son juguetes. Pueden contener piezas pequeñas. Manténgalas fuera del alcance de los niños.

Desecho del producto anterior

• El producto está diseñado y fabricado con materiales y componentes de excelente calidad que pueden reciclarse y volverse a utilizar.
• Cuando un producto viene con el símbolo de un cubo de basura con ruedas tachado, significa que el producto está cubierto por la directiva Europea 2002/96/EC.
• Infórmese acerca del sistema de recolección selectiva local para productos eléctricos y electrónicos.
• Respete las normas locales y no deseche los productos anteriores junto con los residuos domésticos habituales. El desecho adecuado de los productos anteriores permitirá evitar posibles consecuencias negativas para el medio ambiente y la salud de las personas. Las pilas (incluidas las pilas recargables incorporadas) contienen sustancias que pueden dañar el medio ambiente. Todas las pilas deben desecharse en un punto de recolección oficial.

2 Su Pocket Memo

Felicitaciones por su compra y bienvenido a Philips.

Con el fin de aprovechar al máximo la asistencia ofrecida por Philips, visite nuestro sitio web para obtener información de soporte, como manuales del usuario, descargas de software e información sobre la garantía, entre otros: www.philips.com/support.

2.1 Funciones destacadas del producto

• El diseño ergonómico y asimétrico del Pocket Memo ofrece una operación amigable sin comparación. El interruptor deslizante permite un rápido control y su manejo con una sola mano.
• Dos botones 'inteligentes' le permiten navegar por el menú y seleccionar rápidamente.
• La pantalla grande le permite ver toda la información referente a un archivo, como palabras claves (nombre del autor), duración del dictado, posición en el archivo y otra información relevante de un vistazo. La iluminación de la pantalla le permite ver esta información incluso en la oscuridad.
• Los archivos con formato .dss son el estándar internacional para la procesación de voz profesional. Además de una calidad acústica extraordinaria de la grabación, los archivos .dss permiten un alto nivel de compresión, reducen el tiempo de los archivos, el tráfico en la red y la capacidad de memoria necesaria.
• El SpeechExec Dictate es el programa perfecto para el manejo de archivos de voz. La interfaz de usuario intuitiva hace que el trabajo sea rápido y sencillo; la información de la condición o estado del archivo permite el seguimiento del progreso del trabajo.

2.2 Contenido del embalaje

Pocket Memo

CD-ROM con software y manual del usuario

Tarjeta de memoria

Baterías recargables

Funda

Cable USB

Guía de inicio rápido

2.3 Generalidades

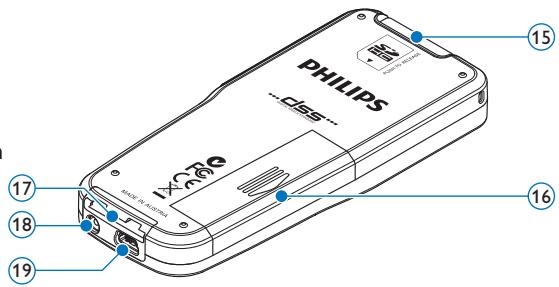

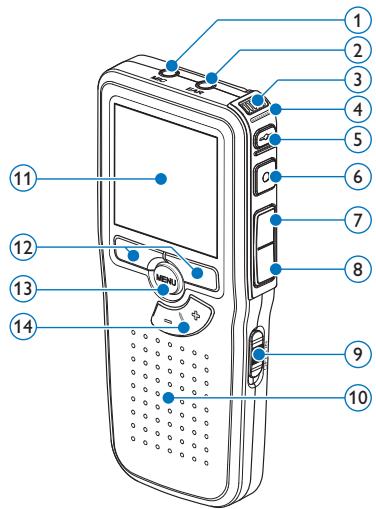

2.3.1 Controles y conexiones

1 Conector para micrófono ② Conector para auricular 3 Micrófono integrado 4 LED de estado ⑤ Botón EOL (end-of-letter/final de carta) 6 Botón REC (grabar) ⑦ Botón REW (rebobinar) ⑧ Botón FWD (adelantar) 9 Interruptor de encendido/apagado 10 Altavoz (1) Pantalla 12 Botones inteligentes 13 Botón del menú 14 +/-, navegación móvil volumen

15 Ranura para tarjeta de memoria 16 Compartimiento de las baterías 17 Ranura para conectar la base de conexión 18 Ranura para conectar la fuente de alimentación 19 Ranura para conectar el cable USB

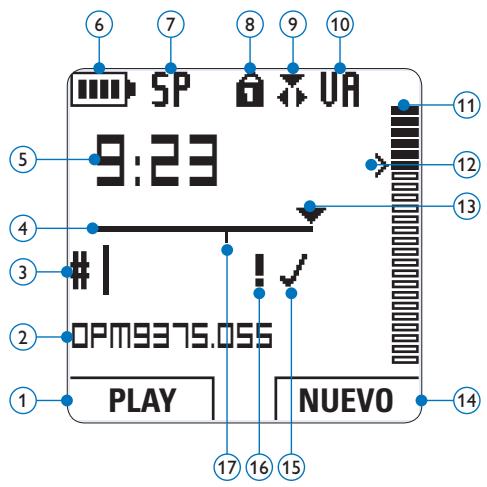

2.3.2 Indicadores y símbolos en la pantalla

① Función actual del botón inteligente izquierdo ② Nombre del archivo 3 Número de grabación 4 Barra de posición ⑤ Tiempo de grabación / reproducción 6 Indicador del nivel de la batería ⑦ Formato de grabación ⑧ Tarjeta de memoria protegida contra escritura (bloqueada) 9 Modo de grabación

10 Grabación con activación por voz, hábitat 11 Nivel de grabación 12 Nivel de sensibilidad donde comienza la grabación con la referencia de activación por voz 13 Posición actual de la grabación 14 Función actual del botón inteligente 15 Grabación marcada como finalizada y bloqueada (EOL) 16 Grabación marcada con prioridad 17 Grabación contiene una marca de índices

3 Inicio

3.1 Colocar las baterías o pilas

El Pocket Memo funciona con dos baterías recargables AAA LFH9154 que han sido entregadas con el producto. Internacionalmente se pueden utilizar baterías AAA alcalinas comunes (no recargables).

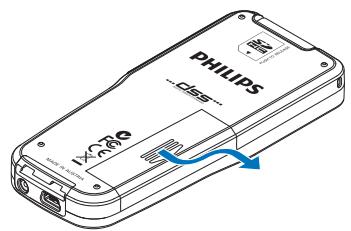

El Pocket Memo debe estar desconectado (OFF). 2 Abra el compartimiento de las baterías que se halla en la parte trasera del Pocket Memo.

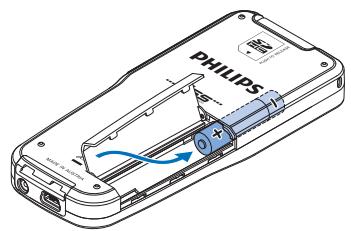

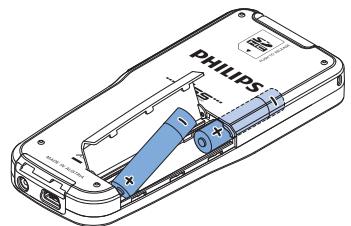

3 Coloque las dos baterías AAA. El dibujo que hay en el interior de la tapa del compartimiento de las baterías muestra la polaridad adecuada.

4 Cierre el compartimento de las baterías y deslícelo a su lugar hasta que escuche un clic que indica que se acopló.

Nota

• No utilice baterías de diferente tipo. Utilice dos baterías recargables (Philips LFH9154) o dos baterías no recargables.
• Extraiga las pilas si no va a utilizar el Pocket Memo por un período prolongado de tiempo. Las pilas que presenten filtraciones pueden dañar el dispositivo.
• En caso de que el Pocket Memo no funcione correctamente, retire las pilas y vuelva a introducirlas.
• Apague la grabadora antes de sustituir las pilas. Extraer las pilas cuando la grabadora está en uso podría dañar el archivo.
• Cuando las pilas estén casi agotadas, el indicador de estado de las pilas comenzará a parpadear.

3.2 Recarga de las baterías

El Pocket Memo puede ser operado con las baterías recargables Philips LFH9154. Estas pueden ser recargadas por medio del cable USB, la base de conexión LFH9120 (opcional), o la fuente de alimentación Philips LFH9156 (opcional).

Cuando se conecta el Pocket Memo a un ordenador o a un portátil por medio del cable USB suministrado, las baterías recargables automáticamente empiezan a ser cargadas. Si el puerto USB que hay en el ordenador es de gran capacidad, un ciclo completo de recarga toma cerca de 2,5 horas.

Nota

• Se pueden cargar únicamente las pilas LFH9154 de Philips.
• Cargue las pilas por completo antes del primer uso.
• El PC debe estar encendido al cargar la batería por medio de la conexión de cable USB.
• El Pocket Memo se puede calentar a consecuencia de la recarga rápida.

Si el puerto USB del ordenador no tiene suficiente capacidad de suministro (500 mA), desactive la opción Cargado rápido USB en el menú del Pocket Memo.

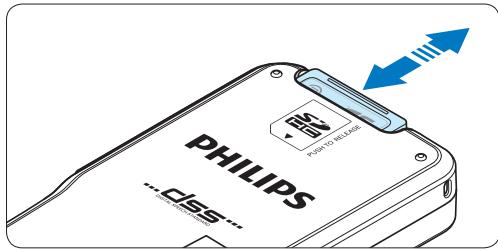

3.3 Insertar y extraer la tarjeta de memoria

El Pocket Memo funciona con una tarjeta de memoria SD (SecureDigital) y admite tarjetas SDHC con capacidad de almacenamiento de hasta 32 GB.

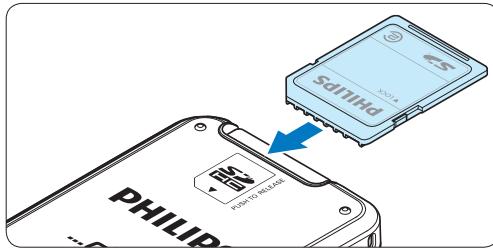

Para insertar una tarjeta de memoria:

Ubique la ranura de la tarjeta de memoria en la parte superior trasera del Pocket Memo. 2. Deslice la tarjeta de memoria dentro de la ranura. Una pequeña ilustración debajo de la ranura de la tarjeta de memoria le indica la orientación correcta. 3. Empuje la tarjeta de memoria hacia dentro hasta que escuche un clic.

Para extraer la tarjeta de memoria:

Ubique la ranura de la tarjeta de memoria en la parte superior trasera del Pocket Memo. Presione la tarjeta de memoria hacia dentro del Pocket Memo hasta que escuche un clic. 3. Suelte la tarjeta de memoria. La tarjeta saldrá suavemente de su ranura. Ahora, simplemente tire de ella.

Nota

Si el Pocket Memo está en la posición ON (encendido) y no tiene una tarjeta de memoria insertada, aparece una pantalla de advertencia.

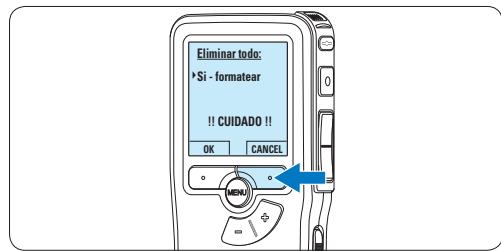

3.4 Formatear una tarjeta de memoria

Cuando se inserta una tarjeta de memoria nueva, sin formatear (o que no haya sido formateada con un dispositivo Pocket Memo), el Pocket Memo muestra las indicaciones para formatear la tarjeta.

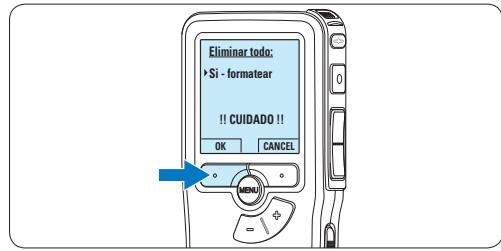

1. Para confirmar e iniciar el proceso de formateo, pulse el botón inteligente OK.

2 Para cancelar el proceso de formateo, retire la tarjeta de memoria o pulse el botón inteligente CANCEL.

Nota

No se podrá llevar a cabo el formateo si la tarjeta de memoria está en el modo de solo lectura (bloqueada).

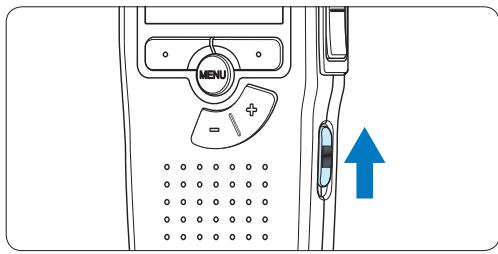

3.5 Activación del Pocket Memo

El Pocket Memo se enciende o se apaga deslizando el interruptor de encendido/apagado (ON / OFF). Cuando lo active por primera vez, ajuste el idioma, la fecha y la hora.

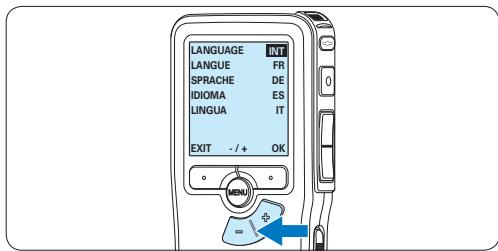

3.5.1 Selección del idioma

Cuando lo utilice por primera vez, seleccione el idioma.

Presione los botones + o - en el Pocket Memo para escoger un idioma.

2 Presione el botón inteligente OK para confirmar su elección. El idioma seleccionado aparecerá en la pantalla.

Nota

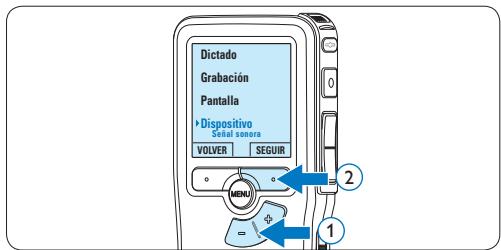

El idioma puede ser modificado posteriormente. Véase 5.6 Menú de configuraciones en la página 106 para mayor información.

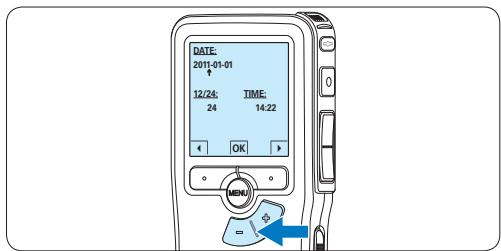

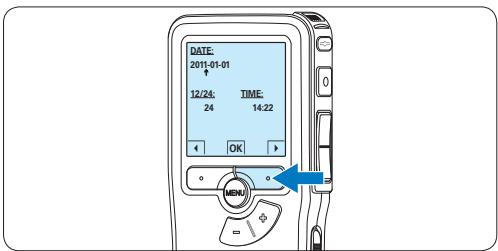

Después de haber seleccionado el idioma, debe ajustar la fecha y la hora en el Pocket Memo.

Presione repetidamente los botones + o - para ajustar los valores correspondientes a año, mes y día.

Presione el botón inteligente ▼ para pasar la flecha (↑) al siguiente espacio. Después de ajustar el día, presione el botón inteligente ▼ para ajustar la hora correspondiente.

3 Presione los botones + o - para escoger el sistema de 12 o 24 horas con símbolo AM o PM y ajuste la hora y los minutos.

4 Presione el botón inteligente ② para aceptar los ajustes.

A partir de este momento el Pocket Memo está listo para ser puesto en funcionamiento.

Nota

Si durante el ajuste de la fecha y la hora comete un error, use el botón inteligente

en cualquier momento de la operación para regresar al estado inicial y corregir el error. La fecha y hora pueden ser modificadas posteriormente por medio del uso del menú. Véase 5.6 Menú de configuraciones en la página 106 para mayor información.

3.6 Modo de ahorro de energía

Después de estar inactivo durante 60 minutos, el Pocket Memo entra automáticamente en el modo de ahorro de energía y la pantalla LCD se apaga para interactivarlo.

Si el Pocket Memo no se usa por más de dos horas se apaga completamente. Encienda la unidad moviendo el interruptor de encendido/apagado a la posición OFF y a continuación de vuelta a la posición ON.

4 Utilizar su Pocket Memo

4.1 Grabación

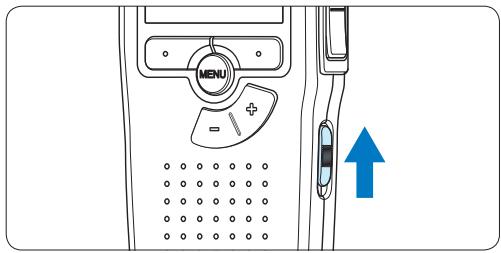

4.1.1 Crear una grabación

Siga los siguientes pasos para realizar una grabación con el Pocket Memo:

1 Introduzca la tarjeta de memoria en la ranura de la tarjeta de memoria. Véase 3.3 Insertar y extraer la tarjeta de memoria en la página 89 para mayor información. 2 Deslice el interruptor ON/OFF a la posición ON para encender el Pocket Memo.

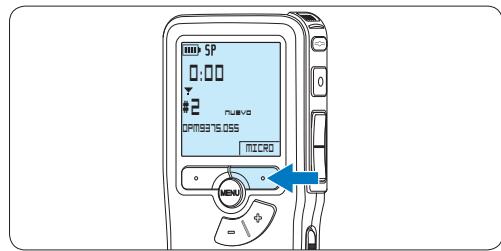

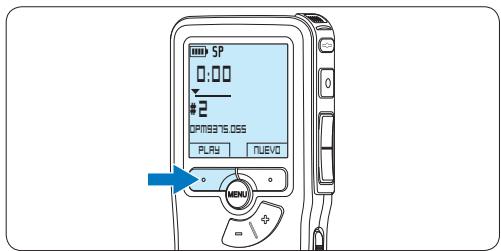

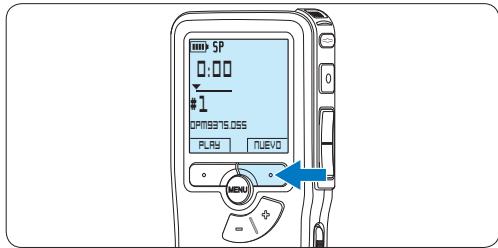

3 Oprima el botón inteligente NUEVO para crear una nueva grabación.

Nota

El botón inteligente NUEVO no aparece si la grabación actual está vacía.

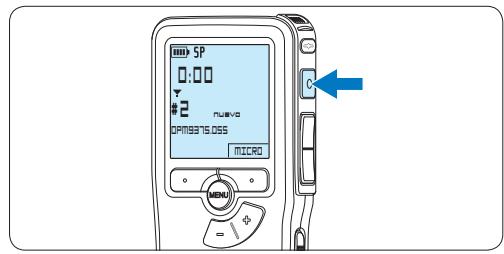

4 Para comenzar a grabar, pulse el botón REC y comience a hablar.

• El LED de estado se ilumina con una luz roja (en modo sobrescribir y añadir) o con una luz verde (en modo insertar) cuando se graba.

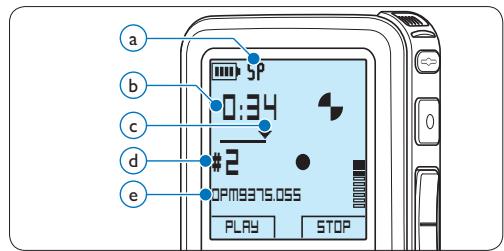

• La información es mostrada en la :

a Formato de grabación 日 Tiempo de grabación Posición actual de la grabación Número de grabación e Nombre del archivo

5 Para pausas cortas, oprima el botón REC. El LED de estado parpadea. Para continuar la grabación, oprima el botón REC de nuevo. 6 Para detener la grabación, oprima el botón inteligente STOP.

Nota

• Para lograr importantes resultados, mantenga el micrófono a unos 10cm de su boca y hable con claridad.
• El modo de grabación insertar no está disponible cuando el formato de grabación es MP3.

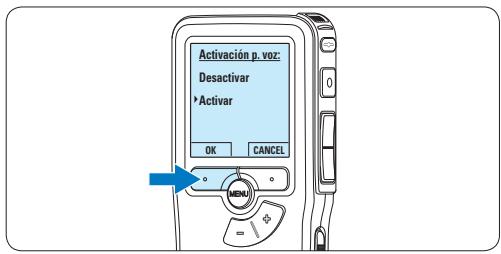

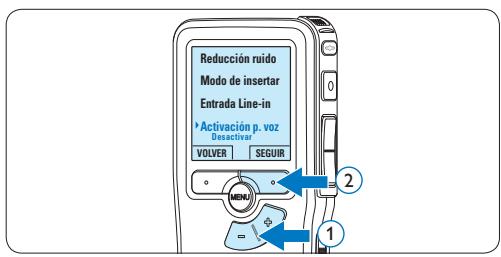

• Establezca la función de activación por voz (véase 5.2 Utilizar la grabación con activación por voz en la página 101 para mayor información) y el formato de grabación deseado (véase 4.1.5 Cambiar el formato de grabación en la página 95 para mayor información) antes de comenzar a grabar. Realice una prueba de grabación para asegurarse de que la configuración sea correcta.
• No extraiga las pilas durante la grabación. De lo contrario, es posible que la grabadora no funcione correctamente.
• Si tiene la intención de grabar durante un período de tiempo prolongado, sustituya las pilas antes de iniciar la grabación.

4.1.2 Revisar la grabación

Oprima el botón REW brevemente cuando graba, para saltar hacia atrás dos segundos y empezar a reproducir.

Oprima y mantenga oprimido el botón REW mientras graba para rebobinar. Suelte el botón REW para parar el rebobinado e iniciar la reproducción.

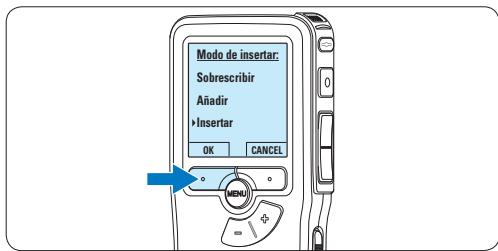

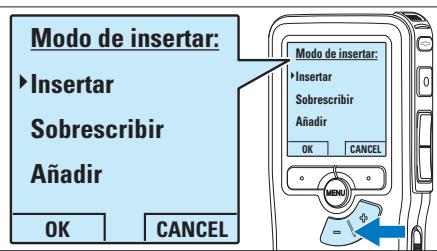

4.1.3 Editar una grabación (insertar/sobrescribir/añadir)

Los dictados se graban en modo sobrescribir según los ajustes predeterminados. Siga los siguientes pasos para activar el modo insertar o añadir y así poder agregar información al dictado:

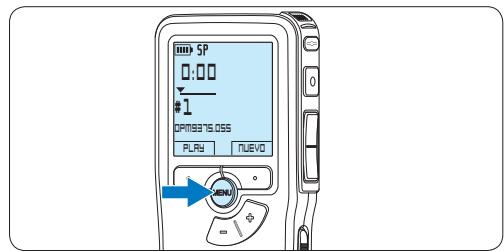

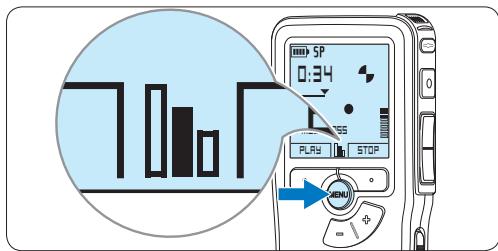

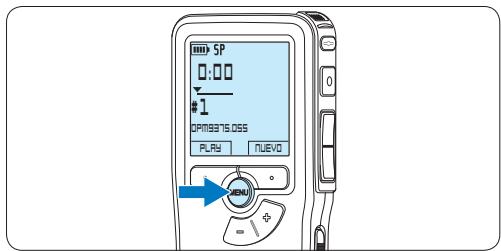

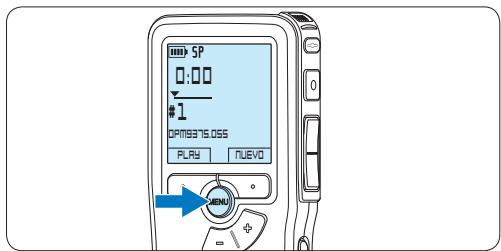

Presione el botón MENU, cuando esté detenido, para abrir el menú.

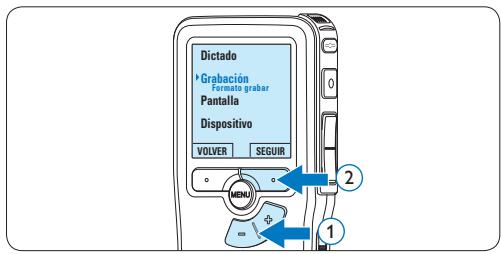

Presione los botones + o - para seleccionar el menú Grabación y presione el botón inteligente SEGUIR para entrar al submenú.

Presione los botones + o - para seleccionar el menú Modo de insertar y presione el botón inteligente SEGUIR para entrar al submenú.

4 Oprima los botones + o - para escoger entre los modos Insertar, Sobrescribir y Añadir.

• En modo insertar se puede insertar la grabación adicional en un archivo previamente grabado. El LED de estado se ilumina con una luz verde durante la grabación y se visualiza el símbolo.
• El modo de grabación insertar no está disponible cuando el formato de grabación es MP3.
• En modo sobrescribir, la grabación adicional sobrescribirá un archivo previamente grabado. El LED de estado se ilumina con una luz roja cuando se graba.
• En modo añadir, la grabación adicional siempre se insertará al final de un archivo previamente grabado. El LED de estado se ilumina con una luz roja durante la grabación y se visualiza el símbolo.

5 Oprima el botón inteligente OK para guardar el ajuste u oprima el botón inteligente CANCEL para salir del submenú sin cambiar la configuración.

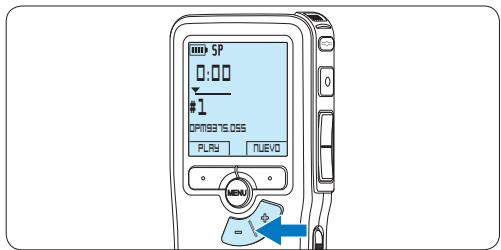

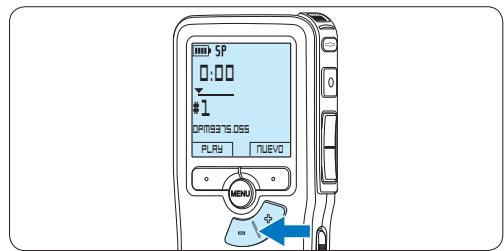

Presione los botones + o - para seleccionar el archivo a modificar.

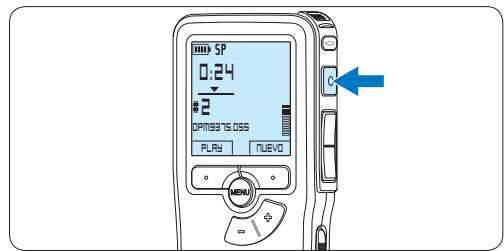

7 Reproducir, avanzar o rebobinar hasta la posición donde se debe introducir la modificación. 8 Para comenzar a grabar, pulse el botón REC y comience a hablar.

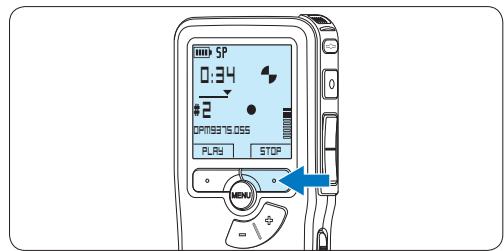

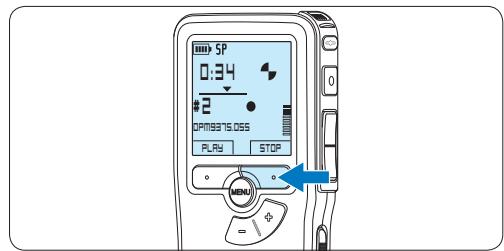

9 Para detener la grabación, oprima el botón inteligente STOP.

10 Repita desde el paso 1 para regresar al modo Sobrescribir la grabación.

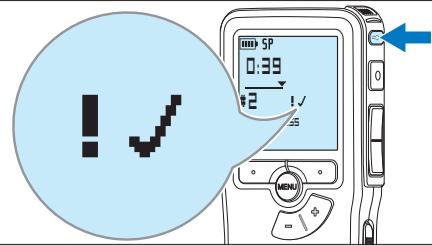

4.1.4 Terminar (bloquear) una grabación

Cuando termine una grabación y no se deseen cambios adicionales, siga estos pasos para marcarla como terminada y protegerla contra una eliminación accidental:

1. Presione los botones + o -, mientras está detenido, para seleccionar la grabación a ser marcada como terminada.

2. Pulse el botón EOL (end-of-letter/final de carta) para marcar el dictado como finalizado.

Aparece el símbolo de finalización.

3. Para asignarle la condición de prioridad al dictado, pulse nuevamente el botón EOL dentro de un lapso de medio segundo. Aparece el símbolo de prioridad, el cual indica que el dictado tiene prioridad. 4. Para realizar cambios en el dictado, pulse nuevamente el botón EOL para suprimir la marca de finalización.

Consejo

El programa Philips SpeechExec puede ser configurado para que solo descargue archivos desde la PocketMemo al ordenador que estén marcados como finalizados.

Precaución

Los archivos bloqueados son eliminados cuando la tarjeta de memoria es formateada o se usa la función 'Eliminar todos los dictados'.

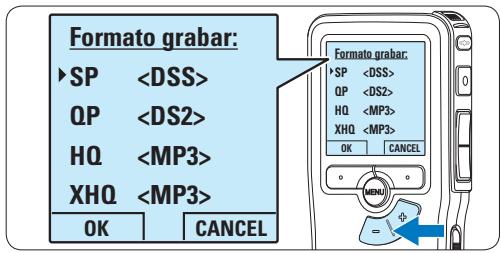

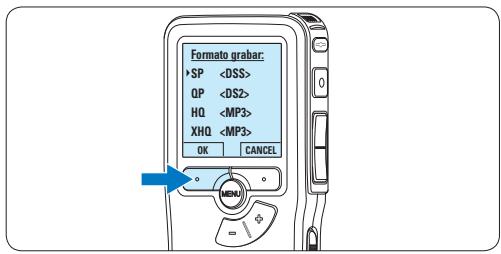

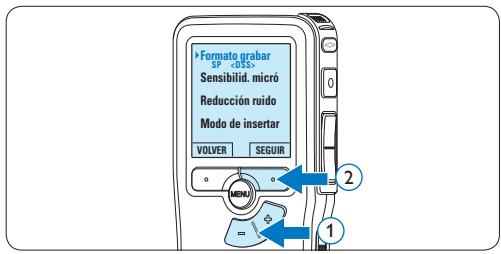

4.1.5 Cambiar el formato de grabación

El formato de grabación determina la calidad de audio de sus grabaciones y afecta el tamaño del archivo de audio que pueda caber en la tarjeta de memoria. El Pocket Memo admite los siguientes formatos de grabación:

Formato de grabación	Formato de:fichero	Tiempo de grabación (memoria de 1 GB)
XHQ	.mp3	18 horas
HQ	.mp3	36 horas
QP	.dss2 (DSS QP)	85 horas
SP	.dss (DSS SP)	170 horas

Nota

El modo de grabación insertar no está disponible cuando el formato de grabación es MP3.

Presione el botón MENU, cuando está detenido, para abrir el menú.

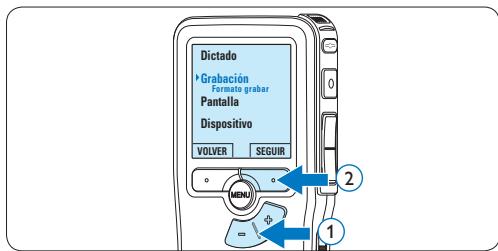

Presione los botones + o - para seleccionar la opción de menú Grabación y presione el botón inteligente SEGUIR.

3 Presione los botones + o - para seleccionar la opción de menú Formato de grabación y presione el botón inteligente SEGUIR.

4 Presione los botones + o - para escoger entre SP, QP, HQ y XHQ.

5 Oprima el botón inteligente OK para guardar el ajuste u oprima el botón inteligente CANCEL para salir del sub-menú sin cambiar la configuración.

4.1.6 Ajustar la sensibilidad del micrófono Defina la sensibilidad del micrófono según su ambiente de trabajo y sus preferencias de dictado.

1 Si la grabación actual está vacía, pulse el botón inteligente MICRO para ajustar la sensibilidad del micrófono.

2 Durante la grabación, pulse el botón MENU para cambiar la sensibilidad del micrófono.

Nota

También es posible cambiar la sensibilidad del micrófono a través del menú. Véase 5.6 Menú de configuraciones en la página 106 para mayor información.

4.2 Reproducir

Presione los botones + o - mientras está detenido para seleccionar los ficheros a reproducir y situarse al principio de la grabación.

2 Oprima el botón inteligente PLAY para comenzar la reproducción.

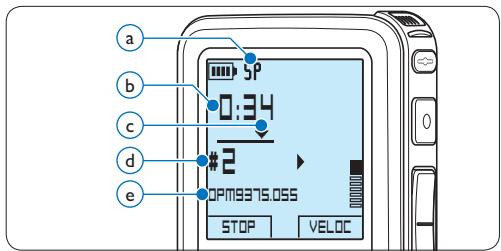

La siguiente información se muestra en la pantalla:

a Formato de grabación b Posición de la reproducción (min : seg) c Posición actual de la grabación d Número de archivo e) Nombre del archivo

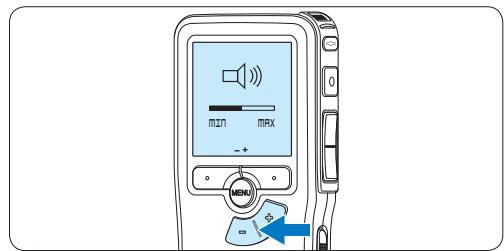

3 Oprima los botones + o - para ajustar el volumen durante la reproducción.

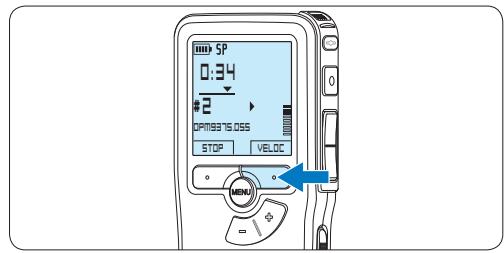

4 Oprima el botón inteligente VELOC para hacer la reproducción del fichero más rápida o más lenta.

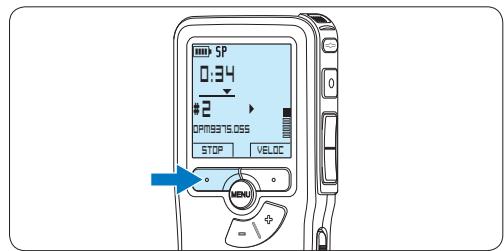

5 Oprima el botón inteligente STOP para parar la reproducción.

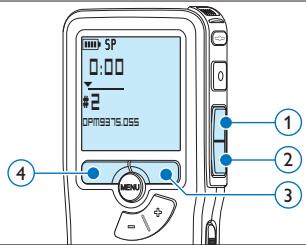

4.2.1 Generalidades sobre las opciones de reproducción

Rebobina-do rápido	Oprima el botón REW ① breve,msteadas está detenido. Oprima el botónintelligente STOP ③ para detener elrebobinado o el botón inteligente PLAY④para detener el rebobinado e.INcigarla reproducción.
Avance rápido	Oprima el botón FWD ②brevamente,msteadas está detenido. Oprima el botónintelligente STOP ③para detener elavance rápido o el botón inteligente PLAY④para detener el avance rápido e.INcigarla reproducción.
Rebobinado	Oprima ymantenga oprimido el botónREW ①msteadas se reproduce o segraba.Suelte el botón REW para paralerbobinado.
Referencia(Cue)	Oprima ymantenga oprimido el botónFWD ②msteadas se reproduce o segra-ba.Suelte el botón FWD para reproducirdesuna refeceria.
Auto-retorno	Oprima el botón REW ①brevamente,msteadas reproduce o gratedevolverse el ultimateoSEGundo e iniciar la reproducción.
Selección de archivo	Presione el botón +,msteadas estadetetenido,para desplazarse al final de unarchivo.Presione el botón +de nuevo paradesplazarse al comienzo delfollowingarchivo.Presione el botón -,msteadas estadetetenido,para desplazarse al principio deun archivo.Presione el botón -de nuevo paradesplazarse al final del archivoanterior.

4.3 Eliminar un dictado

Nota

Antes de eliminar un dictado, asegúrese de que este no está señalado como finalizado y que la tarjeta de memoria no se halla en modo de solo lectura (read-only). Si el dictado está señalado como finalizado, presione de nuevo el botón EOL.

Presione los botones +o , mientras esté detenido, para seleccionar el archivo a eliminar.

Presione el botón MENU para abrir el menú. La opción de menú Dictado queda seleccionada.

Presione el botón inteligente SEGUIR para entrar al sub-menú.

La opción de menú Eliminar dictado queda seleccionada.

4 Presione el botón inteligente SEGUIR para entrar al sub-menú.

5 Para borrar definitivamente el dictado, marque OK. En caso de que ya no quiera hacer esta operación, presione el botón inteligente CANCEL y así el dictado quedará intacto.

5 Para sacar el mayor provecho de su Pocket Memo

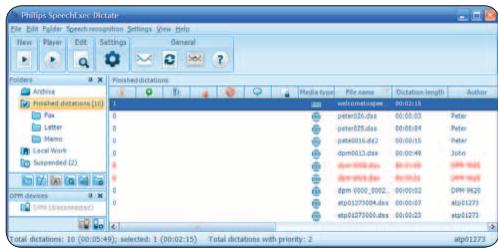

5.1 Utilizar Philips SpeechExec

El programa Philips SpeechExec puede ser utilizado para la configuración avanzada del Pocket Memo y la descarga, conversión y enrutamiento automáticos de archivos de dictado.

Nota

Para información detallada acerca de SpeechExec, consulte el manual del usuario de SpeechExec.

5.1.1 Configuración avanzada

El Asistente para Configuración del Pocket Memo es parte del programa Philips SpeechExec Dictate y guía a los usuarios a través de los temas de configuración y ajustes de su Pocket Memo. El asistente pide a los usuarios configurar el formato de tiempo, la retroalimentación acústica, la grabación con activación por voz, la apariencia de la presentación (modo de presentación estándar o avanzado), el formato de grabación, la sensibilidad del micrófono, los nombres de los autores y la descarga de archivos al ordenador.

1 Conecte el Pocket Memo a su ordenador mediante un cable USB. 2 Inicie el programa Philips SpeechExec Dictate. 3 Haga clic en Ajustes > Ajustes Generales en la barra de menú para abrir el menú de ajustes y seleccione Configuración DPM/DT > Wizard DPM de la lista ubicada a la izquierda. Haga clic en el botón Iniciar Wizard... para abrir el asistente. Luego, siga las instrucciones que aparecen en la pantalla para configurar el Pocket Memo a sus necesidades. 5 Haga clic en el botón Finalizar para cerrar el asistente y confirmar la transferencia de los nuevos ajustes al Pocket Memo.

Nota

Cuando se conecta por primera vez el Pocket Memo al ordenador, Windows detecta un nuevo dispositivo e instala automáticamente los controladores requeridos. Una vez completada la instalación, Windows podría indicarle que reinicie su ordenador.

5.1.2 Descargar grabaciones al ordenador Con el soporte para almacenamiento masivo USB, el Pocket Memo aparece automáticamente como una unidad externa cuando es conectado al ordenador. A continuación se puede acceder fácilmente con cualquier programa de Microsoft Windows como una unidad normal.

Utilice el programa Philips SpeechExec para descarga, conversión y enrutamiento automáticos de archivos.

1 Haga una grabación con el Pocket Memo. 2 Inicie el programa Philips SpeechExec Dictate. 3 Conecte el Pocket Memo a su ordenador mediante un cable USB. 4 Por defecto, las grabaciones del Pocket Memo serán descargadas automáticamente al ordenador y movidas a la carpeta Dictados terminados en la lista de trabajo.

Nota

Después de conectar un Pocket Memo, puede configurar cómo y cuáles archivos serán descargados, mediante la utilización del menú de ajustes de SpeechExec o del asistente de configuración.

5.2 Utilizar la grabación con activación por voz

La grabación con activación por voz es una prestación conveniente para el dictado manos libres. Si la función de grabación con activación por voz está habilitada, la grabación se inicia cuando usted comience a hablar. Cuando deja de hablar, el Pocket Memo pausará automáticamente la grabación después de tres segundos de silencio, y solo la reiniciará cuando usted comience nuevamente a hablar.

Presione el botón MENU, cuando está detenido, para abrir el menú.

Presione los botones + o - para seleccionar la opción de menú Grabación y presione el botón inteligente SEGUIR.

Presione los botones + o - para seleccionar la opción de menú Activación por voz y presione el botón inteligente SEGUIR.

4 Oprima los botones + o - para escoger Activar o Desactivar.

5 Oprima el botón inteligente OK para guardar los ajustes o presione el botón inteligente CANCEL para salir del sub-menú sin guardar los ajustes.

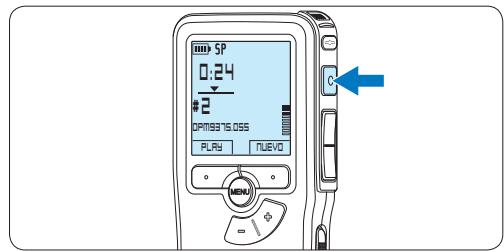

6 Para comenzar a grabar, pulse el botón de REC y comience a hablar.

El LED de estado iluminará con una luz roja (en modo sobrescribir y añadir) o con una luz verde (en modo insertar) durante la realización de la grabación. Cuando el nivel acústico es inferior al nivel acústico de umbral, la grabación entra en pausa durante tres segundos y el LED de

estado parpadea.

7 Oprima los botones + o - para ajustar el nivel acústico de umbral cuando se graba.

8 Para detener la grabación, oprima el botón inteligente STOP.

5.3 Trabajar con MARCAS de índices

Puede utilizar las marcas de índice para señalar puntos determinados del dictado como puestos de referencia. Un punto de referencia puede ser el comienzo de una sección más importante, o una parte del dictado que usted desea revisar más tarde o aquella a la que quiere acceder más rápidamente.

5.3.1 Insertar una marca de índice

1 Mediante reproducción, avance rápido o rebobinado rápido desplácese a la posición donde se deben fijar las marcas de índice. 2 Presione el botón MENU, cuando está detenido, para abrir el menú. La opción de menú Dictado queda seleccionada.

Presione el botón inteligente SEGUIR para entrar al sub-menú.

4 Presione los botones + o - para seleccionar la opción de menú Fijar marca y presione el botón inteligente OK.

5.3.2 Eliminar una marca de índices

1 Mediante reproducción, avance rápido o rebobinado rápido, desplácese a la marca de índices que se va a eliminar. 2 Presione el botón MENU, cuando está detenido, para abrir el menú. La opción de menú Dictado queda seleccionada.

3 Presione el botón inteligente SEGUIR para entrar al sub-menú.

4 Presione los botones + o - para seleccionar la opción de menú Eliminar marca y presione el botón inteligente OK.

5.4 Asignar un nombre de autor

A cada grabación se le puede asignar una palabra clave, tal como el nombre del autor. La palabra clave puede ser utilizada para identificar las grabaciones y realizar enrutamiento automatizado de archivo en el programa Philips SpeechExec.

Nota

Los nombres de autor deben ser determinados primero con el programa Philips SpeechExec. Consulte 5.1.1 Configuración avanzada en la página 100 para mayor información. Por defecto, la categoría de palabra clave AUTOR en la Pocket Memo viene con las palabras clave "DPM 9380" y "---".

Para asignar un nombre de autor a una grabación:

Presione el botón MENU, cuando está detenido, para abrir el menú.

Presione los botones + o - para seleccionar la opción de menú Dispositivo y presione el botón inteligente OK.

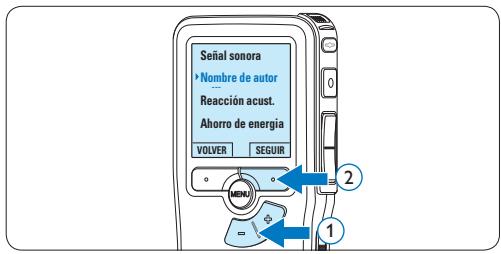

Presione los botones + o - para seleccionar la opción de menú Nombre de autor y presione el botón inteligente OK.

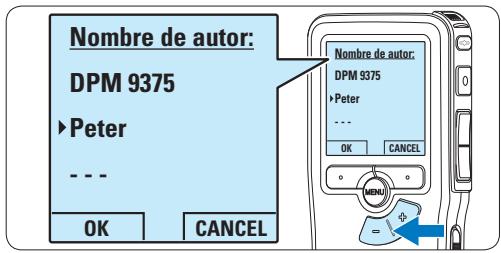

4 Presione los botones + o - para seleccionar un nombre.

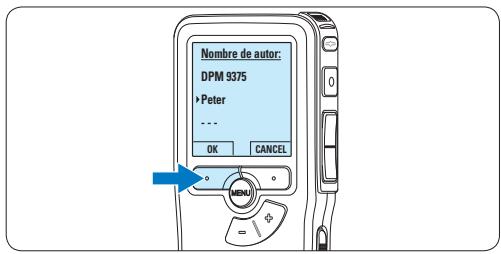

5 Oprima el botón inteligente OK para confirmar o el botón inteligente CANCEL para salir sin asignar un nombre.

5.5 Actualización del firmware

El Pocket Memo está controlado por un programa interno llamado firmware. En el marco del cuidado del producto se sigue desarrollando el firmware o se corrigen los fallos existentes.

Posiblemente haya aparecido una versión más moderna (un «update») del firmware desde que ha adquirido el Pocket Memo. En ese caso puede actualizar de forma sencilla el firmware de su aparato.

1 Conecte el Pocket Memo a un ordenador mediante el cable USB suministrado. 2 Descargue la actualización del firmware para su modelo de Pocket Memo desde la página www.philips.com a su ordenador. 3 Copie el archivo de firmware nuevo al directorio principal del Pocket Memo. 4 Separe el Pocket Memo del ordenador y, de este modo, el firmware se actualizará automáticamente.

Precaución

• Cargue completamente las pilas antes de la actualización del firmware. Un corte de energía durante la operación de escritura del firmware puede desactivar la grabadora.
• No retire la tarjeta de memoria durante la actualización del firmware.

Nota

• Tenga en cuenta que el archivo del firmware debe estar en el directorio principal para que pueda realizarse la actualización automática.
• Una vez finalizada la actualización, el archivo del firmware se borrará automáticamente.

5.6 Menú de configuraciones

Búsqueda en el menú del Pocket Memo:

Presione el botón MENU, cuando está detenido, para abrir el menú.

2 Presione los botones ^+ o - para avanzar un punto del menú adelante o atrás.

Presione el botón inteligente SEGUIR o el botón MENU para abrir un sub-menú.

4 Para salir del menú presione el botón inteligente VOLVER.

5 Con los botones ^+ o - puede seleccionar un valor. Presione el botón inteligente OK para aceptar la selección que ha hecho o presione el botón inteligente CANCEL para salir del sub-menú sin hacer modificaciones de ajustes.

Nota

• Algunos ajustes tales como: definir las palabras clave o cambiar el modo de despliegue de la pantalla, están disponibles a través del programa Philips SpeechExec. Véase 5.1.1 Configuración avanzada en la página 100 para mayor información.
• Mantenga presionado el botón MENÚ para acceder a más información de los archivos, el dispositivo y tarjeta de memoria.

5.6.1 Lista de menú

Pulse el botón MENÜ	Oportunidades	Referencia
Dictado
Eliminar dictado		Cap. 4.3, p. 98
Borrar archival actual
Prioridad	Alta, Normal
Asignar得起prioritario a la grabación.
Bloqueo / EOL	Bloquear, Desbloquear	Cap. 4.1.4, p. 95
Marcar grabación como finalizada (EOL/end-of-letter/final de carta) y protegerla contra su modificación o eliminación.
Marca de indices	Fijar, Eliminar	Cap. 5.3, p. 103
Puede utilizesse las marcas de indices paraecerar punto determinados del dictado como puntos de referencia.
Información	Número de grabación, registrar de Fecha y hora, nombre del autor, longitudinal del ARCHIVO
Mostrar información variada relacionada con el archivo actual.
Grabación
Formato grabar	SP (.dss), QP (.ds2), HQ (.mp3), XHQ (.mp3)	Cap. 4.1.5, p. 95
El formato de grabación determina la calidad de audio de sus grabaciones y afecta al número de ARCHivos de audio que puedaadirir la tarjeta de memoria.
Sensibilidad del micrófono	Bajo (Privado), Medio (Dictado), Alto (Conferencia)	Cap. 4.1.6, p. 96
Ajuste la sensibilidad del micrófono para evitar la grabación de ruidos de fondy y ajustar la grabación ambiental. Utilice la configuración Bajo (Privado) cuando grabe en un ambiente ruidoso.
Reducción ruido	Activar, Desactivar
Reduces background noises of a recording during playback.
Modo de insertar	Sobrescribir, Insertar, Añadir	Cap. 4.1.3, p. 93
Establecer como editor un archivo grabado previamente.
Entrada line-in	Desactivar, Mono, Estéreo
Grabar desde una fuente externa agravés del conductor de micrófono.
Activación por voz	Desactivar, Activar	Cap. 5.2, p. 101
Cuando está habitada la grabación con activación por voz, esta se inciará cuando comience a haber. Cuando pare de haber, la grabadora hará una pausa en la grabación despues de tres segundos de silencio y no se reanudará hasta que no empiece a haber de nuevo.
Pantalla
Illuminación	8 seg, 20 seg. Desactivar
La pantalla permanece iluminada durante el tiempo establecido al pulsar un botón.
Contraste
Ajuste del contraste de la pantalla.
Luz de grabación	Activar, Desactivar
Encender o apagar el LED.
Language (Idioma)		Cap. 3.5.1, p. 90
Ajuste del idioma de la pantalla de grabación.
Dispositivo
Señal sonora La grabadora proportión retroalimentación acústica al pulsar los botones o cometer errors.	Activar, Desactivar
Nombre del autor A cada grabación se le pueda asignar una palabra clave, tal como el nombre del autor. La palabra clave se pueda usar para identifcar las grabaciones y realizar enrutimiento automatístico de ARCHivos en el programa Philips SpeechExec.		Cap. 5.4, p. 104
Reacción acústica Le permitte eschar la grabación durante el avance o rebobinado.	Activar, Desactivar	Cap. 4.2.1, p. 98
Ahorro de energia Programar el tiempo para entrada en modo de averro de energia.	5 min, 10 min, 30 min, 60 min, Desactivar	Cap. 3.6, p. 91
Fecha & hora Ajuste decke y hora.		Cap. 3.5.2, p. 90
Modo silencioso Cuando está activado el modo silencioso, la luz de fondo, el dispositivo de señal sonora y la lámpara de grabación está desactivados.	Activar, Desactivar
Formatear tarjeta Formateado de la tarjeta de memoria y eliminación de todos los ARCHivos de la grabadora.		Cap. 3.3, p. 89
Info de tarjeta Muestra información variada relacionada con la tarjeta de memoria.
Info del sistemas Información del sistema en pantalla, como número de modelo, número de series y version del firmware.
Cargado=rápido USB Cuando la option Cargado=rápido USB está desactivada, las pilas se cargan a una velocidad más lenta. Si el puerto USB del ordinador no tiene suficiente capacité de suministro (500 mA) desactive la option Cargado=rápido USB.	Activar, Desactivar	Cap. 3.2, p. 88
Ajuste original Restaurar la configuración original del móvil.	Inicio, Cancelar

6 Datos técnicos

Conectividad

Auriculares: 3,5 mm - Micrófono: 3,5 mm - USB: USB 2.0 de alta velocidad - Conector de base - Ranura para tarjeta de memoria

Pantalla

• Tipo: LCD
• Tamaño de pantalla diagonal: 44 mm/1,7 pulg.
• Retroiluminación: blanco
• Soporte de almacenamiento
• Tarjeta de memoria intercambiable
• Tipos de tarjeta de memoria: Secure Digital (SD), Secure Digital (SDHC)
• Cumple regulac. sist. almacen. masivo

Grabación de audio

• Formatos de grabación: DSS (Digital speech standard), MPEG1 layer 3 (MP3)
• Micrófono integrado: mono
• Modos de grabación: XHQ (MP3/estéreo), HQ (MP3/estéreo), QP (DSS/mono), SP (DSS/mono)
• Frecuencia de bits: 13,5, 27, 64, 128 kbit/s
• Tiempo de grabación (tarjeta de 2 GB): 349 horas (SP), 170 horas (QP), 72 horas (HQ), 36 horas (XHQ)
• Frecuencia de muestreo: 44,1 (XHQ), 32 kHz (HQ), 16 kHz (QP), 12 kHz (SP)

Sonido

• Tipo de altavoz: altavoz dinámico redondo integrado
• Diámetro del altavoz: 30 mm
• Potencia de salida del altavoz: 200 mW
• Respuesta de frecuencia: 300 - 8.000 (XHQ), 300 - 8.000 (HQ), 300 - 7.000 (QP), 300 - 5.700 (SP) Hz

Alimentación

• Tipo de pila: AAA/LR03 alcalina, AAA Ni-MH LFH9154 de Philips
• Nível de pilas: 2 Recargable: si, mediante USB
• Duración de la bateria: hasta 23 horas en modo de grabación SP
• Pilas incluidas

Requisitos del sistema

• Procesador: Pentium III a 1 GHz, Pentium IV recomendado
• Memoria RAM: 512 MB (1 GB recomendado)
• Espacio en el disco duro: 100 MB para SpeechExec, 250 MB para Microsoft.NET Salida de auriculares o altavoces
• Sistema operativo: Windows 7/Vista/XP
• Puerto USB libre
• Unidad de DVD-ROM
• Tarjeta de sonido

Especificaciones medioambientales

• Cumple con la norma 2002/95/EC (RoHS)
• Producto con soldaduras sin plomo
• Accesorios
• Software SpeechExec Dictate
• Cable USB
• Tarjeta de memoria Secure Digital (SD) y funda
• Guía de configuración
• 2 pilas AAA

Diseño y acabado

Color(es): aluminio negro. Material: carcasa totalmente metálica
