MANUAL DE USUARIO FWK 1608 QLIMA

I. Precauciones generales de seguridad

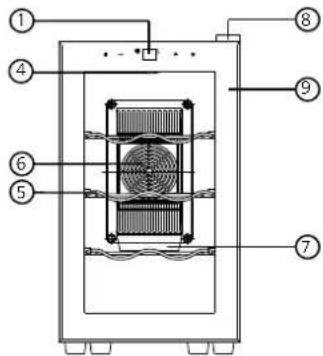

II. Listado de piezas

III. Diagrama eléctrico

IV. Funcionamiento de la nevera para vinos

V. Optimización Del Rendimiento

VI. Mantenimiento Interno

VII. Resolución De Problemas

5 MEDIDAS DE SEGURIDAD

¡Consulte atentamente el modo de empleo y preste atención a las medidas de seguridad! Aquellos que no estén familiarizados con estas medidas de segu- ridad, no deben utilizar este producto. Aconsejamos guardar en sitio seguro este manual para poder consultar en caso necesario. A. No utilizar un cable deteriorado. B. No averiar o doblar el cable. C. Colocar en superficie llana D. No colocar delante de ventana abierta. E. No poner en contacto con productos químicos. F. No poner en contacto con fuente de calor. G. No sumergir en líquidos. H. No verter líquidos.

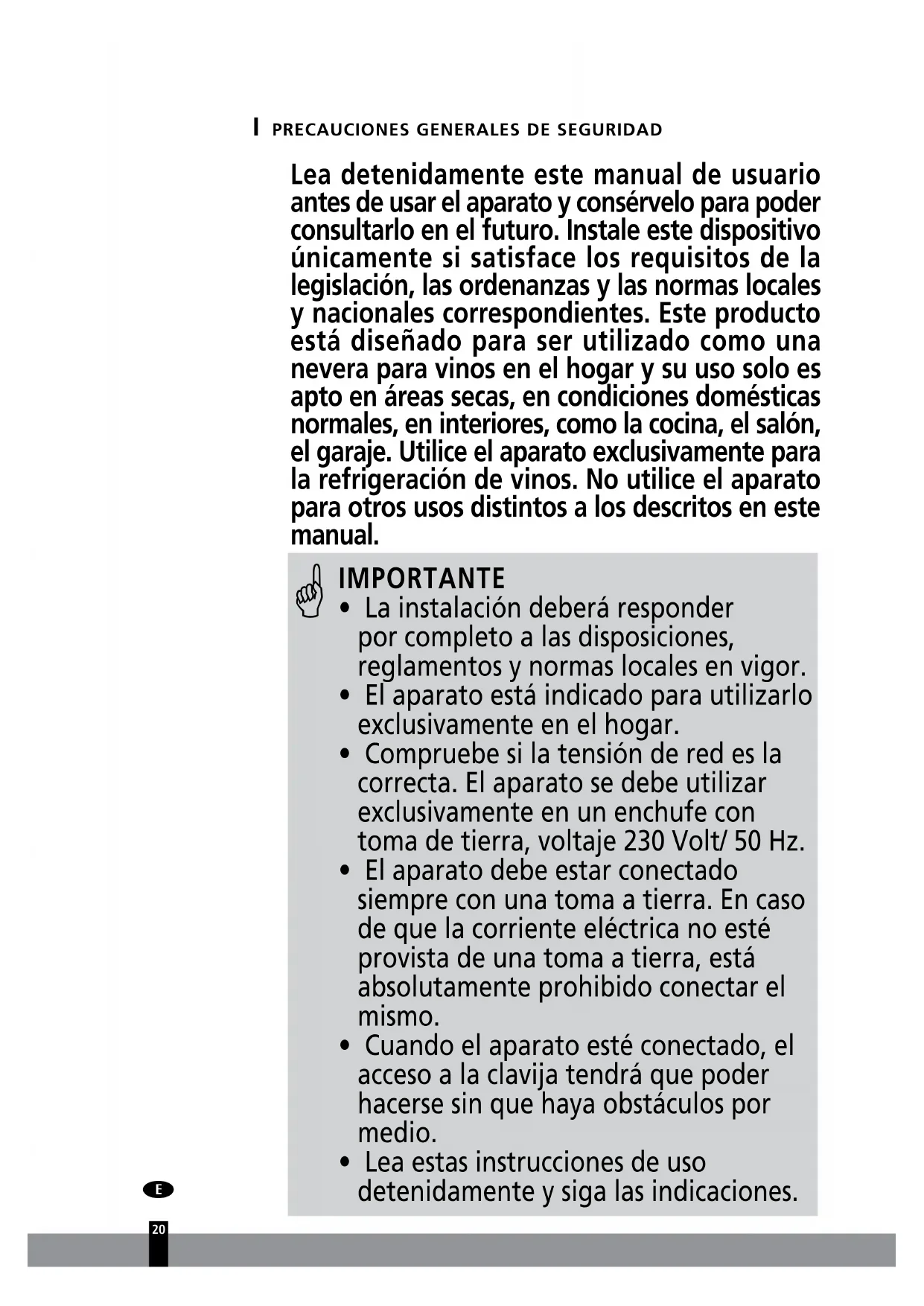

Lea detenidamente este manual de usuario antes de usar el aparato y consérvelo para poder consultarlo en el futuro. Instale este dispositivo únicamente si satisface los requisitos de la legislación, las ordenanzas y las normas locales y nacionales correspondientes. Este producto está diseñado para ser utilizado como una nevera para vinos en el hogar y su uso solo es apto en áreas secas, en condiciones domésticas normales, en interiores, como la cocina, el salón, el garaje. Utilice el aparato exclusivamente para la refrigeración de vinos. No utilice el aparato para otros usos distintos a los descritos en este manual.

• La instalación deberá responder por completo a las disposiciones, reglamentos y normas locales en vigor.

• El aparato está indicado para utilizarlo exclusivamente en el hogar.

• Compruebe si la tensión de red es la correcta. El aparato se debe utilizar exclusivamente en un enchufe con toma de tierra, voltaje 230 Volt/ 50 Hz.

• El aparato debe estar conectado siempre con una toma a tierra. En caso de que la corriente eléctrica no esté provista de una toma a tierra, está absolutamente prohibido conectar el mismo.

• Cuando el aparato esté conectado, el acceso a la clavija tendrá que poder hacerse sin que haya obstáculos por medio.

• Lea estas instrucciones de uso detenidamente y siga las indicaciones.

Antes de conectar el aparato compruebe si:

• el voltaje corresponde a la placa de datos;

• el enchufe y el suministro de electricidad son los indicados para el aparato;

• la clavija del cable eléctrico es a la medida del enchufe;

• el aparato está colocado en posición vertical y sobre una superficie plana. Haga controlar la instalación eléctrica por un profesional autorizado si no está seguro que todo está en orden.

• La nevera para vinos es un aparato seguro, fabricado en conformidad con las normas de seguridad CE (Conformidad Europea).A pesar de ello, y al igual que con todo aparato eléctrico, se debe obrar con cautela.

• Desenchufe siempre el aparato antes de proceder a su limpieza o a la de algún componente.

• Con miras a la seguridad, y al igual que con todo aparato eléctrico, ponga especial atención cuando niños pequeños se encuentren cerca del aparato.

• Las eventuales reparaciones deben ser siempre llevadas a cabo por un técnico de servicio cualificado o por su distribuidor. De otra forma, puede dar lugar a la pérdida de la garantía.

• Desenchufe siempre el aparato cuando éste no se utilice.

• En caso de que el cable eléctrico esté dañado, éste deberá ser cambiado por un técnico de servicio cualificado o su distribuidor.

• Este aparato no deberá ser utilizado por personas (incluyendo niños) con reducida capacidad física, mental o sensorial, o que carezcan de la experiencia y los conocimientosnecesarios, a menos que sean vigilados e instruidos en el uso del aparato por otra persona que sea responsable de su seguridad.

• Se deberá vigilar a los niños para asegurar que no jueguen con el aparato.

• Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, psíquicas o sensoriales reducidas, falta de experiencia y conocimientos, siempre que sean supervisados o reciban instrucciones acerca del uso del aparato de una forma segura y comprendan los riesgos que entraña.

• Los niños no deben utilizar el aparato como un juguete.

• Las tareas de limpieza y mantenimiento reservadas al usuario no deben ser realizadas por niños sin supervisión.

• Nunca use el aparato en caso de que el cable o el enchufe esté dañado. Procure que el cable no quede atrapado y que no entre en contacto con objetos cortantes.

• El incumplimiento de las instrucciones puede dar lugar a la pérdida de la garantía.

• Levantar el aparato siempre con 2 personas.

• Mantenga las aperturas de ventilación, del mueble que pueda albergar al aparato, libres de cualquier obstrucción.

• No utilice medios mecánicos u de otro tipo, diferentes a aquellos recomendados por el fabricante, para acelerar el proceso de descongelación.

• No dañe el circuito de refrigeración.

• No utilice aparatos eléctricos en los compartimientos para almacenamiento de este electrodoméstico, a menos que sean del tipo recomendado por el fabricante.

• No almacene sustancias explosivas tales como latas de aerosol con propelente inflamable en este electrodoméstico. ANTES DE UTILIZAR SU NEVERA PARA VINOS: Asegúrese que la nevera para botellas de vino esté en posición vertical durante el transporte. Tras sacar el electrodoméstico de su embalaje, asegúrese de que esté en buen estado. Si tiene cualquier tipo de problema con esta nevera para botellas de vino, contacte con un centro de servicio autorizado inmediatamente.

• Coloque el electrodoméstico sobre una superficie a nivel del suelo, la superfi- cie debe ser lo suficientemente robusta como para soportar la nevera cuando esta alcance su capacidad máxima. A fin de nivelar la nevera para botellas de vino, ajuste las patas de nivelación localizadas en la base del electrodomé- stico.

• No utilice la nevera para vinos para usos para los cuales no ha sido diseñada. Cualquier daño causado por uso inapropiado o por reparaciones no autoriza- das anulan la garantía.

• A fin de garantizar una circulación de aire apropiada, mantenga un espa- cio libre de 50 mm, como mínimo, entre la parte posterior de la nevera para vinos y la pared.

• La nevera para vinos no debe operar en ambientes excesivamente húmedos.

• Evite exponer la nevera para vinos a la luz directa del sol.

• Mantenga la nevera para vinos alejada de materiales peligrosos o sustancias inflamables.PRECAUCIÓN:

• Esta nevera para vinos ha sido diseñada para uso particular únicamente (no comercial).

• PELIGRO: ENTRAÑA EL RIESGO DE QUE LOS NIÑOS PUEDAN QUEDAR ATRAPADOS: Una nevera para vinos vacía puede suponer un peligro para los niños. Quite cualesquiera pestillos, tapas, cerraduras, y/o puertas de los elec- trodomésticos desechados o que no estén en uso, a fin de evitar que un niño pueda quedarse atrapado y se asfixie. Nunca permita que los niños operen o jueguen con el electrodoméstico ni que se introduzcan en él.

TEMP. CONTROL BOARDDISPLAYCOLD SINK FANTEMP. ADJHEAT SINK FAN IV FUNCIONAMIENTO DE LA NEVERA PARA VINOS Primera puesta en marcha Retire el material de embalaje interior y exterior y conecte la nevera para vinos a la toma eléctrica. Una vez enchufada, deje transcurrir 30 minutos. No ajuste la temperatura o cualesquiera otros controles durante este periodo. Ajuste de la temperatura Puede ajustar la temperatura deseada en su nevera para vinos. El rango de temperatura de funcionamiento de la unidad es de 8°C a 18°C.

NOTE! Esta vinoteca no dispone de compresor, por lo que resulta muy adecuada para conservar fresco el vino dentro de las limitaciones del diseño. La vinoteca necesitará un periodo (mucho) mayor para enfriar varias botel-las de vino templado, especialmente en ambientes calurosos.

Figura.3: FWK 1608 Figura.4: FWK 1612Cuando se enciende por primera vez, el led mostrará la temperatura ambien-te y, a continuación, la temperatura interior de la vinoteca. La temperatura de la zona puede tener una diferencia de 3 °C respecto a la temperatura seleccionada, en función de las condiciones de carga y ambientales.1. Para bajar la temperatura, pulse 2. Para aumentar la temperatura, pulse Una vez seleccionada la temperatura deseada, la pantalla parpadeará durante cinco segundos y, a continuación, volverá a mostrar la temperatura interior de la vinoteca.3. Para encender o apagar la luz interior, pulse Para cambiar de °C a °F En el modelo FWK 1608, pulse el botón °F/°C de la pantallaEn el modelo FWK 1612, pulse simultáneamente y durante más de tres segundos

V OPTIMIZACIÓN DEL RENDIMIENTO

Puede ajustar la temperatura deseada en su nevera para vinos. El rango de temperatura de funcionamiento de la unidad es de 8°C a 18°C.

NOTE! Esta vinoteca no dispone de compresor, por lo que resulta muy adecuada para conservar fresco el vino dentro de las limitaciones del diseño. La vinoteca necesitará un periodo (mucho) mayor para enfriar varias botel-las de vino templado, especialmente en ambientes calurosos.• A fin de asegurar el máximo rendimiento y eficiencia, coloque su nevera para vinos en un área donde la circulación de aire sea apropiada. • A fin de disponer de un espacio libre adecuado alrededor de la nevera para vinos, use una separación de : A los lados: 19 mm En la parte superior: 100 mm En la parte posterior: 50 mm• No coloque la unidad en un área expuesta a la luz directa del sol. • No coloque objetos pesados sobre la nevera para vinos. • Lea el párrafo titulado «ANTES DE UTILIZAR LA VINOTECA» para obtener con-sejos adicionales.

• Desconecte la alimentación eléctrica antes de limpiar la vitrina de la unidad.

• Extraiga todas las botellas de vino y las estanterías.

• Limpie la unidad con un paño húmedo y templado.

• Seque minuciosamente todas las superficies. Nota: a. No utilice limpiadores abrasivos para limpiar la nevera para vinos. b. Utilice agua jabonosa suave para limpiar el sello o junta de la puerta. c. A fin de asegurar una operación eficiente, también debe limpiar minuciosa- mente las partes posterior y anterior de la nevera para vinos. Asegúrese de cortar la alimentación eléctrica antes de limpiar las partes anterior y posterior de la nevera para vinos. VII

RESOLUCIÓN DE PROBLEMAS

A fin de evitar costes innecesarios, le recomendamos siempre consulte las instrucciones de uso. Si no ofrecen ninguna solución, lleve el nevera para vinos al distribuidor para su reparación. Síntomas Causas posibles Soluciones La nevera para vinos no enfría. La unidad no está enchu- fada. Enchufe la unidad. El voltaje no es el correcto. Asegúrese que el voltaje sea el correcto. Un fusible pudiera estar roto. Reemplace el fusible de la uni- dad. La nevera para vinos no enfría lo suficiente. La temperatura establecida podría ser inadecuada. Asegúrese de ajustar correcta- mente la temperatura. La nevera para vinos puede estar ubicada demasiado cerca de una fuente de calor. Evite exponer la nevera para vinos a la luz directa del sol cerca de fuentes de calor. La ventilación es insufi- ciente. Coloque la nevera para vinos en un área con ventilación adecua- da y que disponga de suficiente espacio libre alrededor. La puerta no está comple- tamente cerrada o la junta o sello de la puerta pre- senta algún problema. Asegúrese que la puerta cierra herméticamente. No abra la puerta con demasiada frecuen- cia y no mantenga la puerta abierta por periodos prolong- ados. La puerta se abre demasia- do a menudo o permanece abierta demasiado tiempo. Mantenga la puerta cerrada siempre que sea posible. Demasiadas botellas de vino a temperatura demasi- ado elevada. Consulte el capítulo «Optimización del rendimien- to». El ventilador no funciona. Compruebe el enchufe y el fusi- ble. Si ambos están correctos, el motor del ventilador podría estar estropeado: solicite la reparación de la vinoteca. Mala ventilación. Coloque la vinoteca de forma que goce de mejor ventilación.VIII GARANTÍA Nevera para vinos tiene una garantía de 24 meses a partir de la fecha de adquisición. Durante este período todas los defectos de material y de fabricación serán subsanados gratuitamente. A este efecto rigen las siguientes condiciones:

Rechazamos expresamente toda responsabilidad por daños, daños indirectos incluidos.

2. La reparación o el reemplazo de componentes no supone una extensión del

período de garantía.

3. La garantía no será válida cuando se hayan realizado modificaciones, se hayan

usado componentes no originales o reparaciones hayan sido efectua-das por terceros o por el comprador.

4. Componentes sujetos a desgaste normal, tales como el filtro, quedan excluidos de

5. La garantía se aplica únicamente si se presenta la factura de compra, fechada y sin

modificación alguna.

6. La garantía no cubre los daños causados por manipulaciones contrarias a las

descritas en las instrucciones de uso o por negligencia.

7. Los gastos de envío y los riesgos del envío del enfriador de vino o piezas de ésto,

correrán en todos los casos a cargo del comprador.

8. Los daños, provocados por no usar los filtros adecuados de Qlima, no están

cubiertos por la garantía. No deseche ningún dispositivo electrónico junto a los residuos habituales. Utilice los contenedores e instalaciones adecuadas para la recogida de este tipo de materiales. Consulte la normativa vigente y contacte con la administracion correspondiente para obtener informacion acerca de las instalaciones de recogida disponibles. Si algun dispositivo electronico se desecha en un vertedero o basurero no adecuado, alguna sustancia peligrosa podria filtrarse en la tierra y aparecer posteriormente en la cadena de alimentacion, pudiendo danar su estado de salud. Al sustituir un electrodomestico o dispositivo electronico por un modelo nuevo, el establecimiento minorista esta obligado por ley a recoger y desechar adecuadamente dicho dispositivo sin carga economica alguna para el cliente. No tire las baterías al fuego, podrían explotar o derramar líquidos peligrosos. Si sustituye o destruye el mando a distancia, saque las baterías y disponga de ellas según la normativa vigente ya que son dañinas para el medio ambiente.

Síntomas Causas posibles Soluciones La nevera para botellas de vino parece hacer demasiado ruido. La unidad no está nivelada o puesta en la posición cor- recta. Ajuste las patas de la unidad y asegúrese que la nevera esté nivelada. La ventilación es insufi- ciente. Deje suficiente espacio libre alrededor de la unidad. La unidad está demasiado cerca de una pared o de alguna otra superficie. Deje suficiente espacio libre alrededor de la unidad. Las botellas están colocadas inadecuadamente. Asegúrese de colocar adecuada- mente las botellas. Se está formando escarcha en la unidad. Hay humedad excesiva o la temperatura en el interior es muy baja. Apague la nevera para vinos, desenchufe la unidad y elimine manualmente la escarcha for- mada. Vuelva a enchufar una vez que el hielo se haya der- retido. La luz interior parpa- dea. La temperatura seleccio- nada es mayor que la tem- peratura interior. Ajuste la temperatura. La función de descongel- ación automática está en marcha. Se trata de una función normal, por lo que no es necesario cam- biar nada.No deseche aparatos eléctricos junto con la basura doméstica, sino elimínelos a través de un Punto Limpio si existe. Consulte a las autoridades locales o a su distribuidor acerca del reciclado adecuado.

IX DATOS TÉCNICOS/FICHA TECNICA

Marca Qlima Tipo FWK1608 FWK1612Categoría de electrodoméstico para refrigeraciónCava refrigeradora, Cava, electrodo-mésticos para el almacenamiento de vino Clase de eficiencia energética B DFrecuencia de oscilación de corriente alterna (V/Hz/ph)220 - 240 / 50 / 1Consumo de energía anual (kWh/año) 160 242Volumen neto de almacenamiento de cada com partimiento (litros)24 tbaTemperatura de diseño de otros comparti-mientosno aplicaCompartimientos libres de escarcha Seguridad ante cortes eléctricos (horas)no aplicaCapacidad de congelación (kg/24 hr)no aplicaClase climáticaSN (subnormal), N (normal), este electrodoméstico está diseñado para usarse a temperaturas ambiente entre 10°C y 32°CEmisión de ruido a través del aire (dB(A) re 1 pW)

UtilizaciónÚnicamente para uso domésticoUso previstoEste electrodoméstico está pre-visto para ser utilizado exclusiva-mente para el almacenamiento de botellas de vino.Temperatura mínima/máxima de almacena-miento (°C) 8-18 Consumo eléctrico (kW) 0,07 0,13 Consumo eléctrico de la bombilla (W) Nom. actual. (A)

1,1 Tipo de compresor n.a. Tipo de refrigerante/g n.a. Dimensiones (ancho x alto x profundidad) mm260 x 440 x 505 540 x 500 x 375Peso (kg)8 15.5Protección de la unidadIP X0Agente de expansión aislanteCiclopentano

Si necesita información o si tiene algún problema, visite nuestra página Web www.qlima.com, o póngase en contacto con el servicio cliente (hallará el número de teléfono en www.qlima.com).
