MANUAL DE USUARIO WG154 WORX

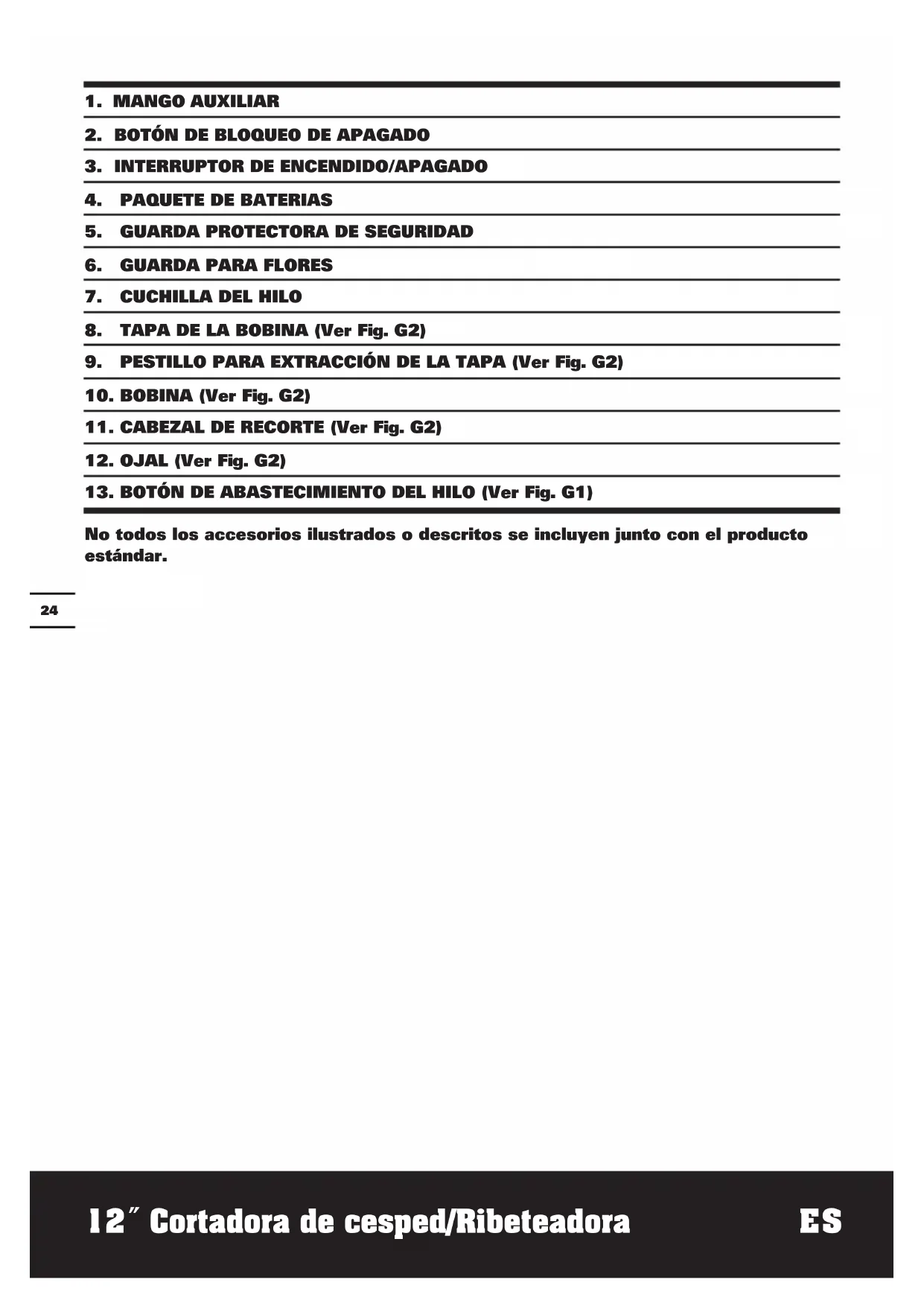

2. BOTÓN DE BLOQUEO DE APAGADO

9. PESTILLO PARA EXTRACCIÓN DE LA TAPA (Ver Fig. G2)

No todos los accesorios ilustrados o descritos se incluyen junto con el producto estándar.25

WG154 WG157 Voltaje nominal 20V Max* Lithium 18V Velocidad nominal sin carga 8000-8500/min Diámetro de corte 10"-12"(25-30cm) Diámetro del hilo 0.065"(1.65mm) Tiempo normal de carga 3hr Peso de la máquina 4.2 libras(1.9kg)

• Voltaje medido sin carga de trabajo. El voltaje inicial de la batería alcanza un máximo de 20V. El voltaje nominal es 18V.

Cargador (WA3732) 1 Batería WA3520(WG154), WA3512.1(WG157) 1 Bobina(WA0004) 1 Guarda protectora de seguridad 1

Destornillador 1 Le recomendamos que compre todos los accesorios en la tienda donde adquirió la herramienta. Use accesorios de buena calidad una marca bien conocida. Seleccione los que más convengan al trabajo que intenta hacer. Consulte el empaque de los accesorios para obtener más detalles. El personal de la tienda también puede ayudarle y aconsejarle.26

¡ADVERTENCIA! Cuando se emplean herramientas eléctricas para jardinería, siempre deben seguirse ciertas pautas básicas de seguridad a fin de reducir el riesgo de incendio, descarga eléctrica o lesión seria, incluyendo las siguientes: ¡ADVERTENCIA! Lea y comprenda todas las instrucciones. ADVERTENCIA: Este producto podría contener plomo, ftalato y otros químicos identificados por el Estado de California como causantes de cáncer, defectos congénitos y otras lesiones reproductivas. Lávese las manos después de utilizar.

PARA TODAS LAS HERRAMIENTAS

1) Evite ambientes peligrosos. No utilice

las herramientas en lugares húmedos o mojados.

2) No trabaje bajo la lluvia.

3) Mantenga alejados a los niños. Todos los

visitantes deben mantenerse a distancia del área de trabajo.

4) Vístase apropiadamente. No use ropas

sueltas o alhajas, ya que pueden quedar atrapadas en las piezas móviles. Cuando se trabaja al aire libre se recomienda el uso de guantes de goma y calzado resistente. Emplee protección adecuada para contener el cabello largo.

5) Utilice gafas de seguridad. Emplee

siempre máscara para la cara o máscara anti-polvo en operaciones donde se emite mucho polvo.

6) Utilice la herramienta correcta. Emplee la

herramienta únicamente para la finalidad para la cual fue diseñada.

7) No fuerce la herramienta. Hará un trabajo

mejor y más seguro a la velocidad para la cual fue diseñada.

8) No se extralimite. Manténgase firme y con

buen equilibrio en todo momento.

9) Permanezca alerta. Ponga siempre

atención en lo que está haciendo. Utilice el sentido común. No opere la herramienta cuando esté cansado.

10) Guarde las herramientas que no usa

en lugares cerrados. Cuando no se encuentran en uso, las herramientas deben guardarse en un lugar seco, elevado o cerrado con llave, lejos del alcance de los niños.

11) Mantenga la herramienta con cuidado.

Conserve los bordes cortantes limpios y bien afilados, a fin de obtener el mejor rendimiento y reducir los riegos de lesiones. Siga las instrucciones para la lubricación y el cambio de accesorios. Examine periódicamente el cable de la herramienta y si está dañado hágalo reparar por un agente autorizado. Examine periódicamente los prolongadores y sustitúyalos si están dañados. Mantenga los mangos secos, limpios y libres de aceite y grasa.

12) Verifique las piezas dañadas. Las guardas

protectoras u otras partes dañadas deben verificarse cuidadosamente antes de cualquier uso futuro de la herramienta, a fin de determinar si funcionarán correctamente y realizarán la función prevista. Compruebe que las piezas móviles se encuentren alineadas y correctamente ajustadas, que no haya rotura de piezas, de montaje o cualquier otra condición que pueda afectar su funcionamiento. Una guarda protectora u otra pieza que se encuentre dañada debe ser reparada o sustituida correctamente en un centro de servicio autorizado, a menos que en este manual de instrucciones se indique lo contrario.

SEGURIDAD PARA BORDEADORA DE

1. El manual de instrucciones de cualquier

aparato de jardinería que funcione con baterías debe contener las siguientes instrucciones u otras equivalentes:

1) No cargue el artefacto en la lluvia, o en

2) No use artefactos a batería bajo la

3) Si se sustituyen las baterías, deberán

reemplazarse todas a la vez. La mezcla de baterías nuevas y descargadas podría elevar la presión de las células internas y provocar la ruptura de la(s) batería(s) de descarga. (Aplicable a productos que empleen más de una batería principal sustituible de forma independiente).

4) Durante la inserción de las baterías

en este producto debe respetarse la polaridad o dirección correcta. Si se insertan las baterías en dirección opuesta podría producirse una fuga o explosión. (Aplicable a productos que empleen más de una batería principal sustituible de forma independiente.)

LA POSICIÓN DEL CABEZAL DE

2. El manual de instrucciones de cualquier

aparato que funcione con baterías y emplee una batería desmontable o independiente debe contener las siguientes instrucciones u otras equivalentes:

1) Use únicamente el siguiente tipo y

tamaño de baterías: WA3520 (WG154), WA3512.1 (WG157)

2) No tire las baterías al fuego. Pueden

llegar a explotar. Consulte los códigos locales para obtener instrucciones especiales de desecho o comuníquese al Call2Recycle 1-800-822-8837.

3) No abra ni mutile las baterías. El

electrolito que se puede liberar es corrosivo y puede provocar daños a los ojos o la piel. Puede ser tóxico si se traga.

4) Tenga cuidado al manipular la batería

para no hacer un cortocircuito con materiales conductores como anillos, brazaletes y llaves. La batería o el conductor pueden recalentarse y causar quemaduras.

3. El manual de instrucciones de una

herramienta de jardín de funcionamiento a batería que utiliza una alimentación de batería de celda húmeda ventilada diseñada para su carga inicial o periódica por parte del usuario deberá incluir el término “PRECAUCIÓN” seguido del siguiente mensaje o similar:

1. Mantenga las guardas en su ubicación y

en condiciones de funcionamiento.

2. NO utilice este producto SIN la guarda

3. Mantenga las manos y pies alejados del

4. No utilice líneas más gruesas que las

recomendadas en este manual.

5. No utilice materiales de línea de otro tipo,

como cable de metal, cuerda o elemento similar.

CONSERVE ESTAS INSTRUCCIONES

ADVERTENCIAS DE SEGURIDAD

GENERAL PARA EL PAQUETE DE

1) ADVERTENCIA: Riesgo de incendio y

quemaduras. No desarmar, calentar por encima de los 100°C (212°F), ni incinerar. No exponga las celdas o baterías al calor o fuego. Evite guardar a la luz directa del sol.

2) Deseche las baterías usadas de

inmediato. Cuando deseche las celdas o baterías secundarias, mantenga las celdas o baterías de sistemas electroquímicos diferentes separadas entre sí.

3) Mantenga las baterías fuera del

alcance de los niños y en el paquete original hasta que estén listas para usar.

4) Nunca se lleve las baterías a la

boca. Si se tragan, contacte a su médico o al centro de control de envenenamiento local.

5) PRECAUCIÓN – La batería usada en

este dispositivo puede presentar riesgo de incendio o quemadura química si se manipula en forma incorrecta. Reemplace la batería con (WORX) solamente. El uso de otra28

batería puede presentar riesgo de incendio o explosión.

6) Advertencia: no use un paquete de

batería o dispositivo visiblemente dañado según corresponda.

7) Advertencia: no modifique ni intente

reparar el dispositivo o batería según corresponda.

batería. No guarde las celdas o baterías en forma peligrosa en una caja o cajón donde puedan hacer cortocircuito entre sí o con materiales conductivos.

10) No someta las celdas o baterías a

descargas mecánicas.

11) Mantenga las celdas y baterías

limpias y secas. Limpie las terminales de batería o celda con un paño seco y limpio si se ensucian.

12) No mantenga en carga las celdas y

baterías secundarias cuando no estén en uso.

13) Conserve la información de la batería

y celda originales para referencia futura.

14) No use cargadores que no sean los

específicamente suministrados para uso con el equipo. Las celdas y baterías secundarias se deben cargar antes del uso. Siempre use el cargador correcto y consulte las instrucciones del fabricante o el manual del equipo para saber las instrucciones correctas de carga.

15) Cuando sea posible quite la batería del

equipo cuando no esté en uso.

Para reducir el riesgo de lesiones, el usuario deberá leer el manual de instrucciones Batería de iones de litio. Recolección por separado. La batería deberá reciclarse Bordeado Desmalezado POSITEC Inc. ha establecido una asociación con la empresa RBRC para el reciclaje de todas las baterías Positec que posean el sello RBRC-call2recycle. Para contribuir con la protección del medio ambiente, no deseche las baterías como residuos normales. Después de que haya finalizado el ciclo de vida útil de la batería, comuníquese al 1-800-822-8837 para acceder al servicio gratuito que realizará el desecho correcto de la batería.29

(Ver Fig. A) Alinee e inserte el eje en el alojamiento superior hasta que escuche un chasquido. Asegúrese de que las ranuras coincidan de forma correcta. (Ver Fig. A). NOTA: Asegúrese de que el eje y el alojamiento estén asegurados firmemente en su posición. No intente extraer estas piezas después de la conexión.

2. CONEXIÓN DE LA GUARDA DE

SEGURIDAD (Ver Fig. B1, B2) Deslice la guarda de seguridad sobre el cabezal de corte empleando las ranuras del cabezal Alinee la guarda de tal forma que se deslice por las ranuras ubicadas en el cabezal de la podadora. Ajuste la guarda de seguridad con el tornillo suministrado, localizado en el interior de la guarda.

ADVERTENCIA: Tanto el cargador como el pack de batería están diseñados para operar conjuntamente, de modo que no debe utilizarse ningún otro dispositivo. Nunca inserte objetos metálicos en las conexiones del cargador o del pack de batería, pues incurriría en peligro de avería eléctrica.

Su batería está DESCARGADA y debe cargarla antes de usarla. El cargador de batería suministrado está diseñado para la batería de Li-Ion instalada en la herramienta. No utilice otro cargador de baterías.

2. CARGA DEL PACK DE BATERÍA

La batería de Li-Ion está protegida contra descargas excesivas. Cuando la batería está agotada, la herramienta se desconecta a través de un circuito de protección: El soporte de la herramienta deja de girar. En un ambiente caluroso o luego de mucho uso, la batería puede calentarse demasiado como para aceptar carga. Permita que se enfríe antes de cargarla.

3. PARA EXTRAER O INSTALAR LA

BATERÍA (Ver Fig. C1, C2) Presione la traba de liberación de la batería y extráigala de la herramienta. Luego de la recarga, inserte la batería en el puerto de la batería de la bordeadora (Fig. C1). Basta con deslizarla y ejercer una leve presión. NOTA: Al extraer la batería, sujétela firmemente para evitar posibles accidentes.

4.INTERRUPTOR DE SEGURIDAD DE

ENCENDIDO/APAGADO (Ver Fig. D) Su interruptor se encuentra trabado para prevenir el arranque accidental. Presione el botón de traba (2), luego el botón de encendido/apagado (3) y suelte el botón de traba. Su interruptor se encuentra ahora en posición de encendido. Para apagar la herramienta simplemente suelte el interruptor de encendido/apagado. ADVERTENCIA: La cabeza de corte continúa girando luego de haber apagado la bordeadora. Espere a que se detenga y luego suelte la herramienta.

ADVERTENCIA: Siempre use protección ocular y ropa resistente a fin de evitar golpes de piedras o deshechos que podrían causarle lesión ocular u otras heridas serias. Utilice ambas manos para manejar la bordeadora y mantenga la unidad por debajo del nivel de la cintura. Trabaje únicamente de derecha a izquierda para asegurarse de que los deshechos son arrojados lejos de Ud. Para un desmalezado y bordeado óptimos sin perder su comodidad, mantenga el cabezal de corte paralelo al suelo cuando efectúe desmalezado (perpendicular en operación de bordeado). Durante el desmalezado, asegúrese de mantener suficiente distancia entre el hilo de corte y el suelo.30

ADVERTENCIA: Asegúrese de que la línea se extienda antes de la utilización de la herramienta. Cerciórese de que el motor se encuentre a máxima velocidad antes del desmalezado. ADVERTENCIA: Emplee únicamente hilo de corte de 0.065”(1.65 mm) mm de diámetro. Otros tamaños no serán abastecidos apropiadamente en el cabezal de corte y podrían causar lesiones serias. Nunca emplee otros materiales tales como alambre, cordón o soga, ya que podrían romperse durante la operación de corte y causar lesiones serias. PROTECTOR DE FLORES(Ver Fig. E) Presione Protector de Flores (6) hacia dentro y hacia fuera antes de comenzar a cortar, como se muestra en la Figura E .Asegúrese de que la guarda espaciadora queda bloqueada con firmeza. DESMALEZADO (Ver Fig. E1) Coloque el cabezal de la bordeadora tal como se muestra en la Fig. E1 para realizar el recorte. Mantenga la parte inferior del cabezal de la bordeadora justo por encima del suelo y en un ángulo. Permita que sólo la punta de la línea haga contacto. No fuerce la línea de la bordeadora hacia el área de trabajo. BORDEADO (Ver Fig. E2, E3, E4)

EXTRAIGA SIEMPRE LA BATERÍA

ANTES DE AJUSTAR LA POSICIÓN

DEL CABEZAL DE LA BORDEADORA

Para el bordeado, coloque el cabezal de la bordeadora como se muestra en la Fig. E 2. Para girar el cabezal de la bordeadora hacia el bordeado, sostenga en primer lugar el eje de la bordeadora como se muestra en la Fig. E 3. A continuación, utilice la otra mano para sujetar el cabezal de la bordeadora. Presione y gire 180 grados y luego suelte. La bordeadora quedará bloqueada automáticamente en la posición de bordeado— Fig. E4 Nota: El cabezal de la bordeadora sólo girará en una dirección. Tome mayores precauciones cuando se encuentre en operación de bordeado, ya que ciertos objetos podrían ser arrojados desde el hilo de corte.

AJUSTE DE LA ANCHURA DE CORTE

(Consulte la Fig. F) Para evitar lesiones, extraiga SIEMPRE la batería ANTES de instalar piezas o limpiar la cortadora de césped o realizar algún ajuste. La cortadora de césped posee una hoja de corte en línea ajustable. La configuración de fábrica está establecida en una anchura de corte de 10”. Para ajustar en una anchura de corte de 12”, afloje el tornillo de la hoja y gire la hoja de corte en línea 180° y, a continuación, apriete el tornillo de la hoja.

Cuando se enciende la cortadora se abastece una pequeña longitud de hilo. Se escuchará un golpeteo durante unos segundos. Esto es normal y se produce cuando la cuchilla corta el hilo. Una vez que el hilo ha sido cortado a la longitud correcta, el golpeteo se detendrá y el motor de la bordeadora alcanzará la velocidad máxima. Para abastecer mayor longitud de hilo, detenga completamente la máquina y luego vuelva a arrancarla, dejando que el motor alcance la máxima velocidad. Reitere esta operación hasta escuchar el golpeteo producido por el corte del hilo.

ANTES DE AJUSTAR LA POSICIÓN

DEL CABEZAL DE LA BORDEADORA

Apague la podadora y extraiga la batería. Presione y afloje el botón de abastecimiento manual de hilo (13) mientras tira suavemente de los hilos hasta que estos lleguen a la cuchilla. Cuando se ha abastecido la longitud requerida de hilo, tire suavemente del segundo hilo (no es necesario presionar nuevamente el botón de abastecimiento manual). Si el hilo se extiende más allá de la cuchilla, se ha31

suministrado demasiado. En tal caso, retire la tapa de la bobina y mueva la bobina en sentido counter-horario hasta lograr la longitud de hilo deseada. EXTRACCIÓN DE LA CUBIERTA DE LA TAPA DE LA BOBINA (Ver Fig. G2) Mantenga presionados los dos pestillos de liberación de la tapa (9). Aleje la cubierta de la tapa de la bobina del cabezal de corte. Mantenga limpia la cubierta de la tapa de la bobina y el interior del cabezal de corte. Para volver a colocar la cubierta de la tapa de la bobina, presiónela firmemente hacia el soporte de la bobina. Asegúrese de que esté instalada de forma correcta intentándola extraer sin presionar los pestillos de liberación de la tapa. REEMPLAZO DE LA LÍNEA DE CORTE Y BOBINA (Ver Fig. H).

EXTRAIGA SIEMPRE LA BATERÍA

ANTES DE AJUSTAR LA POSICIÓN

DEL CABEZAL DE LA BORDEADORA

● Extraiga la cubierta de la tapa de la bobina ● Para su comodidad, se recomienda adquirir bobinas de reemplazo con la línea de corte preinstalada. ● Apague la podadora y extraiga la batería. Extraiga la cubierta de la tapa de la bobina. ● Primeramente saque la tapa y retire la bobina vieja. ● Coloque la bobina nueva dentro de la tapa, asegurándose de alinear la bobina con los ojales de la bordeadora. Abastezca hilo a través del ojal y luego repita el procedimiento con el segundo hilo. ● Suelte hilo del taco y abastezca hilo a través del ojal. ● Reinstale la tapa. BOBINADO MANUAL DE LA LÍNEA (Ver Fig. I1-I3) Tome aproximadamente 3 metros de hilo e inserte 1.65mm dentro de uno de los orificios de la parte superior de la bobina. Enrolle el hilo en la dirección de las flechas sobre la parte superior de la bobina. Siempre enrolle 4”(100mm) el hilo comenzando por la parte superior de la bobina. Debe ponerse especial cuidado en asegurarse de que el hilo esté prolijamente enrollado alrededor de la bobina. De lo contrario, se deteriorará la eficiencia del abastecimiento automático de hilo. Luego instale la bobina tal como se describe más arriba en “ Reemplazo de la línea y bobina de recorte “.

Extraiga siempre la batería de la bordeadora después de utilizarla. Almacene en un lugar seco donde la bordeadora y la batería estén protegidas contra los daños.

Luego del uso, desconecte la máquina del tomacorriente y verifique si hay daños. Inspeccione siempre el producto antes de utilizarlo para comprobar si posee algún daño. Nunca utilice el producto si se encuentra dañado. Su herramienta eléctrica no requiere de lubricación ni mantenimiento adicional. No posee piezas en su interior que puedan ser reparadas por el usuario. Las cortadoras eléctricas deben ser reparadas exclusivamente por personal autorizado. Utilice repuestos y accesorios recomendados únicamente por el fabricante. Nunca emplee agua o productos químicos para limpiar su herramienta. Use simplemente un paño seco. Guarde siempre su herramienta en un lugar seco y fuera del alcance de los niños. Mantenga limpias las ranuras de ventilación del motor. Mantenga todos los controles de funcionamiento libres de polvo.32

La siguiente tabla incluye comprobaciones y acciones que puede realizar si la herramienta no funciona de forma correcta. Si éstas no identifican y corrigen el problema, póngase en contacto con el servicio de atención al cliente ADVERTENCIA: Apague la herramienta y extraiga la batería antes de efectuar la resolución de problemas. Problemas Posibles causas Acción correctiva La podadora no funciona. Batería descargada. Batería demasiado caliente/fría. Motor dañado. Cableado interno de la herramienta dañado. Vuelva a cargar la batería; consulte también “ CÓMO CARGAR EL PACK DE BATERÍA “. Espere a que la batería se enfríe/ caliente. Póngase en contacto con un agente de servicio técnico. Póngase en contacto con un agente de servicio técnico. La podadora funciona de forma intermitente. Motor dañado. Batería no cargada totalmente. Interruptor de encendido/apagado dañado. Póngase en contacto con un agente de servicio técnico. Vuelva a cargar la batería . Póngase en contacto con un agente de servicio técnico. Vibraciones/ ruidos excesivos. Herramienta defectuosa. Bobina de línea no bobinada de forma correcta. Póngase en contacto con un agente de servicio técnico.Rebobine la línea. Consulte “Colocación del conjunto de la bobina y línea”.’ El tiempo de corte por carga de la batería es demasiado bajo. No se utilizó la batería durante un período de tiempo extenso o se la cargó sólo durante poco tiempo. Césped demasiado alto. Batería defectuosa. Cargue por completo la batería; consulte también “ CÓMO CARGAR EL PACK DE BATERÍA “. Realice el corte por etapas. Reemplace la batería. La herramienta no corta. Línea dañada. Batería no cargada totalmente. Motor dañado. (velocidad demasiado lenta). Césped enredado alrededor del cabezal de corte. Reemplace la línea. Vuelva a cargar la batería; consulte también “ CÓMO CARGAR EL PACK DE BATERÍA “. Póngase en contacto con un agente de servicio técnico. Extraiga el césped. Encendido continuo del indicador de carga de la batería 18. No es posible efectuar el procedimiento de carga. Batería no colocada (de forma correcta). Contactos de la batería sucios. Batería defectuosa. Coloque correctamente la batería en el cargador de baterías. Limpie los contactos de la batería (por ejemplo, colocando y extrayendo varias veces la batería) Reemplace la batería. Reemplace la batería..33

El indicador de carga de la batería 18 no se enciende. Cargador de baterías no enchufado(de forma correcta). Tomacorriente, cable de alimentación o cargador de baterías dañado. Inserte el enchufe (por completo) en el tomacorriente. Compruebe la tensión de la alimentación. Haga revisar el cargador de baterías por un agente de postventa autorizado. La alimentación automática no funciona. Bobina de línea no bobinada de forma correcta. Línea enredada. La línea se encuentra agotada. Alimente manualmente la línea. Si continúa sin poder realizarse la alimentación, extraiga la bobina y rebobine la línea. Reemplace por una nueva bobina de línea.Designed in Italy. Made in China Conçu en Italie. Fabriqué en Chine Diseñado en Italia. Fabricado en China Copyright © 2013, Positec. All Rights Reserved.
