MANUAL DE USUARIO WG896 WORX

INSTRUCCIONES DE SEGURIDAD

¡ADVERTENCIA! Cuando se emplean herramientas eléctricas para jardinería, siempre deben seguirse ciertas pautas básicas de seguridad a fin de reducir el riesgo de incendio, descarga eléctrica o lesión seria, incluyendo las siguientes:

¡ADVERTENCIA: LEA TODAS LAS INSTRUCCIONES

¡ADvERtENCIA! El polvo originado por la utilización de herramientas motorizadas contiene químicos que, según el Estado de California, causan cáncer, defectos congénitos y otros daños reproductivos. Algunos ejemplos de esos productos químicos son:

• El plomo de las pinturas a base de plomo
• La sílice cristalina de los ladrillos, del cemento y de otros productos de albañilería
• El arsénico y el cromo de la madera tratada químicamente

El riesgo que se corre a causa del contacto con esos productos varía según la frecuencia con que usted realice este tipo de trabajos. Con el fin de reducir su exposición a esas substancias químicas: trabaje en un área bien ventilada; utilice un equipo de seguridad adecuado, tal como una máscara contra el polvo especialmente diseñada para filtrar partículas microscópicas.

ADVERTENCIA: Este producto puede exponerlo a sustancias químicas, como plomo y di (2-etilhexilo) ftalato (DEHP), que el estado de California reconoce como causantes de cáncer y defectos de nacimiento u otros daños reproductivos. Para más información visite www.P65Warnings.ca.gov.

PARA TODAS LAS HERRAMIENTAS

1) Evite ambientes peligrosos. No utilice las herramientas en lugares húmedos o mojados.

2) No trabaje bajo la lluvia.
3) Mantenga alejados a los niños. Todos los visitantes deben mantenerse a distancia del área de trabajo.

4) Vístase apropiadamente. No use ropas sueltas o alhajas, ya que pueden quedar atrapadas en las piezas móviles. Cuando se trabaja al aire libre se recomienda el uso de guantes de goma y calzado resistente. Emplee protección adecuada para contener el cabello largo.

5) Utilice gafas de seguridad. Emplee siempre máscara para la cara o máscara anti-polvo en operaciones donde se emite mucho polvo.

6) Utilice la herramienta correcta. Emplee la herramienta únicamente para la finalidad para la cual fue diseñada.

7) La protección de interruptores de circuito con polo a tierra (GFCI) debe ser proporcionada en todos los circuitos o tomacorrientes a ser empleados para herramientas de jardinería. Se encuentran disponibles receptáculos con protección incorporada GFCI que pueden utilizarse para esta medida de seguridad.

8) ¡ADVERTENCIA! Para reducir el riesgo de descarga eléctrica, utilice únicamente cables prolongadores diseñados para uso al aire libre, del tipo SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A o SJTOW-A.

Excepción N° 2: Los tipos SW, SOW, STW, STOW, SJW, SJOW, SJTW. y SJTOW son designaciones alternativas de los tipos SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A. y SJTOW-A, respectivamente.

9) ¡Cable prolongador! Cerciórese de que su cable prolongador esté en buenas condiciones. Asegúrese de utilizar un prolongador lo suficientemente resistente como para soportar la corriente que requiere su producto. Un cable pequeño causará una caída de corriente en la línea de voltaje, dando por resultado recalentamiento y pérdida de potencia. La Tabla 1 muestra el calibre correcto a utilizar, dependiendo

de la longitud del cable y del amperaje indicado en la placa de identificación. En caso de duda, utilice el tamaño mayor siguiente. Cuanto menor es el calibre, mayor es la capacidad del cable. A fin de evitar la desconexión del cable de la herramienta del prolongador durante el funcionamiento:

i) Haga un nudo como se muestra en la Figura 1; ó
ii) Utilice una de las bandas de sujeción del enchufe-receptáculo o conectores descritos en este manual.
10) Evite el arranque accidental. No transporte la herramienta enchufada con el dedo en el interruptor. Cerciórese de que el interruptor esté apagado cuando enchufe la máquina.
11) No abuse del cable. Nunca transporte la herramienta por el cable ni tire de éste para desconectarla del tomacorriente. Proteja el cable del calor, el aceite y los bordes agudos.
12) No toque las hojas o los bordes filosos expuestos al tomar o sostener la herramienta.
13) No fuerce la herramienta. Hará un trabajo mejor y más seguro a la velocidad para la cual fue diseñada.
14) No se extralimite. Manténgase firme y con buen equilibrio en todo momento.
15) Permanezca alerta. Ponga siempre atención en lo que está haciendo. Utilice el sentido común. No opere la herramienta cuando esté cansado.
16) Desconecte la herramienta. Cuando no se encuentre en uso, antes de hacer mantenimiento o al cambiar accesorios tales como hojas de corte o similares, desenchufe la herramienta del tomacorriente.
17) Guarde las herramientas que no usa en lugares cerrados. Cuando no se encuentran en uso, las herramientas deben guardarse en un lugar seco, elevado o cerrado con llave, lejos del alcance de los niños.
18) Mantenga la herramienta con cuidado. Conserve los bordes cortantes limpios y bien afilados, a fin de obtener

el mejor rendimiento y reducir los riegos de lesiones. Siga las instrucciones para la lubricación y el cambio de accesorios. Examine periódicamente el cable de la herramienta y si está dañado hágalo reparar por un agente autorizado. Examine periódicamente los prolongadores y sustitúyalos si están dañados. Mantenga los mangos secos, limpios y libres de aceite y grasa.

19) Verifique las piezas dañadas.

Las guardas protectoras u otras partes dañadas deben verificarse cuidadosamente antes de cualquier uso futuro de la herramienta, a fin de determinar si funcionarán correctamente y realizarán la función prevista. Compruebe que las piezas móviles se encuentren alineadas y correctamente ajustadas, que no haya rotura de piezas, de montaje o cualquier otra condición que pueda afectar su funcionamiento. Una guarda protectora u otra pieza que se encuentre dañada debe ser reparada o sustituida correctamente en un centro de servicio autorizado, a menos que en este manual de instrucciones se indique lo contrario.

CONSERVE ESTAS INSTRUCCIONES.

Tabla 1 Calibre mínimo para los cables prolongadores

Voltaje	Longitud total del cable en metros
120V 8 15 30	45
240V 15 30	60 92
AmperajeMayor de - NoMayor de	AWG
0-6 18 16 16	12
6-10 18 16 14	12
10-12 16 16	12
12-16 14 12			Norecomendado

NOTA-Sólo se necesitan incluir las partes aplicables de la Tabla. Por ejemplo, un producto de 120 voltios no necesita incluir el encabezado de 240 voltios

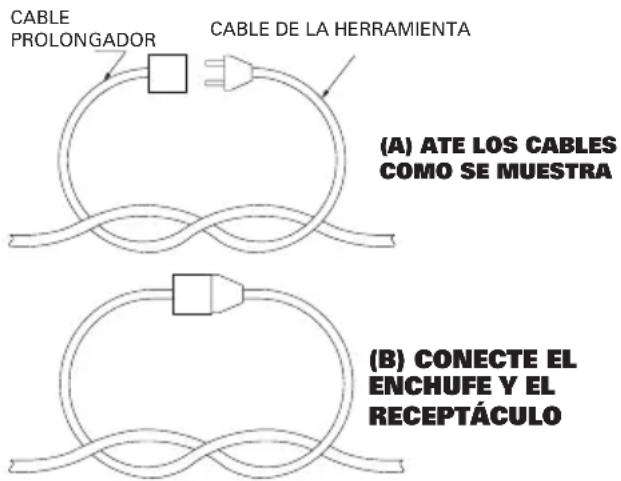

Figura 1 Método para asegurar el cable prolongador

CABLE PROLONGADOR CABLE DE LA HERRAMIENTA (A) ATE LOS CABLES COMO SE MUESTRA (B) CONECTE EL ENCHUFE Y EL RECEPTÁCULO

PARA TODAS LAS HERRAMIENTAS DE DOBLE AISLACIÓN

1) Piezas de repuesto.

Toda vez que efectúe un servicio técnico emplee piezas de repuesto idénticas.

2) Conexiones polarizadas de la herramienta.

Para reducir el riesgo de descarga eléctrica, esta herramienta posee un enchufe polarizado (un perno es más ancho que el otro) y requerirá el uso de un cable prolongador polarizado. El enchufe de la herramienta se inserta en el cable prolongador polarizado de un único modo. Si no encaja completamente, invierta el enchufe. Si aún así no se inserta, adquiera un prolongador polarizado adecuado. Este tipo de prolongadores requiere el uso de un tomacorriente polarizado. El enchufe del prolongador se inserta en el tomacorriente polarizado de un único modo. Si no encaja completamente, invierta el enchufe. Si aún así no se inserta, acuda a un electricista calificado para instalar el tomacorriente apropiado. Bajo ningún concepto cambie el enchufe del equipo ni el enchufe o el receptáculo del prolongador.

CONSERVE ESTAS INSTRUCCIONES.

REGLAS DE SEGURIDAD ADICIONALES PARA BORDEADORAS DE CÉSPED

1. Mantenga las guardas en su ubicación y en condiciones de funcionamiento.
2. Mantenga afiladas las hojas de corte.
3. Mantenga las manos y pies alejados del área de corte.

SYMBOLS

	Para reducir el riesgo de lesiones, el usuario deberá leer el manual de instrucciones
	Advertencia
	Doble aislamiento
	Posición de bordeado
	Posición de zanjado
	Antes de realizar cualquier trabajo en la máquina, extraiga el enchufe de alimentación del tomacorriente.
STOP	El impulsor continúa girando después de apagada la máquina. Espere a que todos los componentes se hayan parado completamente antes de tocarlos.
	Mantenga alejadas a las personas que se encuentran cerca.

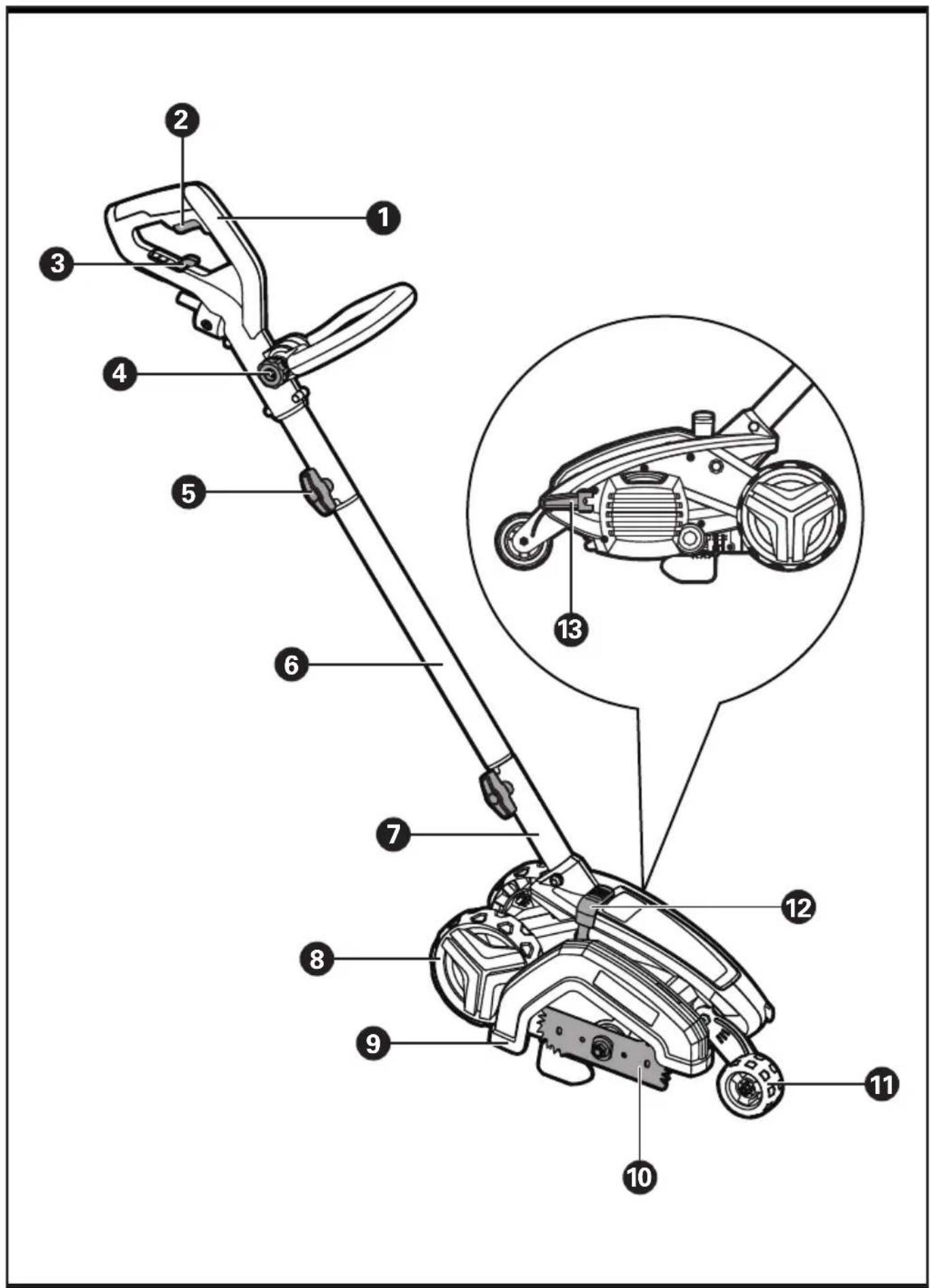

1. MANGO AUXILIAR

2. INTERRUPTOR DE ENCENDIDO/APAGADO

3. SOPORTE DEL CABLE DE EXTENSIÓN

4. PERILLA DE AJUSTE DEL MANGO

5. PERILLA DE BLOQUEO

6. EJE SUPERIOR

7. EJE INFERIOR

8. RUEDA TRASERA

9. GUARDA DE LA CUCHILLA

10. CUCHILLA

11. RUEDA DELANTERA

12. MANDO DE GUÍA DE ORILLA

13. MANDO DE AJUSTE DE PROFUNDIDAD DE CORTE

DATOS TÉCNICOS

Voltios 120V~60Hz
Potencia Nominal 12A
Velocidad nominal envacío	5300 /min
Doble Aislamiento	☐/II
Diámetro de corte 7-1/2plug.(190mm)
Profundidad de corte de la cuchilla	1plug, 1-1/4plug, 1-1/2plug(25mm, 32mm,38mm)
Peso de la máquina 14 lbs(6.3kg)

ACCESORIOS

7-1/2plug.(190mm) Cuchilla (WA0034) 1

Le recomendamos que compre todos los accesorios en la tienda donde adquirió la herramienta. Consulte el empaque de los accesorios para obtener más detalles. El personal de la tienda también puede ayudarle y aconsejarle.

Acción Figura
Ensamble
Armado del Eje	Consulte la Figura A
Armado del mango auxiliar	Consulte la Figura B
Colocación del cable de extensión	Consulte la Figura C1&C2
Funcionamiento
Ajuste a la posición de bord	Consulte la Figura D1
Bordeado	Consulte la Figura D2&D3
Ajuste de profundidad de corte	Consulte la Figura E1&E2
Ajuste a posición de trinchera/ paisajismo	Consulte la Figura F
Operación de zanjas y jardinería
Remover y colocar la cuchilla	Consulte la Figura G1&G2

INSTRUCCIONES DE USO

NOTA: Su orilladora es un aparato mayor y no debe operarse simultáneamente con otros aparatos mayores en el mismo circuito doméstico.

ADVERTENCIA: Asegúrese que otras personas y mascotas estén alejadas o menos a 30 metros.

ORILLADO

1. Antes de encender la orilladora, coloque la herramienta de manera que la guía para bordes descanse contra la orilla de la superficie pavimentada. Ambas ruedas

traseras deben quedar sobre la superficie pavimentada al orillar. (Figura D2)

1. Para evitar un contragolpe por parte de la orilladora, incline el mango hacia abajo de manera que la cuchilla quede sobre la tierra (Figura D3).
2. ENCIENDA el interruptor y permita que la cuchilla gire sin mover la herramienta.
3. Levante lentamente el mango para bajar la cuchilla, encontrando la orilla de la superficie pavimentada y comience a orillar. Mueva a continuación la herramienta lentamente hacia adelante a lo largo de la superficie pavimentada, conservando la guía para bordes presionando ligeramente contra la orilla del pavimento.

Para el primer orillado de cada temporada, es mejor moverse hacia adelante lentamente debido a que el pasto es más grueso entonces. Los orillados subsecuentes se completarán más rápidamente. Si la herramienta funciona más lento, regrese una o dos pulgadas hasta q ue la cuchilla alcance la velocidad normal. Durante el orillado se pueden generar algunas chispas cuando la cuchilla golpea algunas piedras. Esto es normal. No intente orillar cuando el pasto o el suelo estén húmedos o mojados—por seguridad eléctrica y para evitar que la cámara de la cuchilla se bloquee. Si debe trabajar en condiciones que ocasionen que la cámara de la cuchilla se bloquee, DESCONECTE la herramienta y retire el material atascado con una vara. Continuar operando la herramienta con la cámara bloqueada sobrecargará seriamente el motor.

PRECAUCION: No intente destapar la cámara de la cuchilla dejando caer lpeando la herramienta en el suelo.

Esto puede dañar la unidad. Conserve sus manos fuera de la zona de la guía de bordes y la cuchilla cuando limpie, ya que estas partes se desgastan a un punto muy afilado con el orillado.

OPERACIÓN DE ZANJAS Y JARDINERÍA

La Bordeadora también se puede utilizar para

zanjas. La cuchilla dejará una pequeña zanja para colocar el cableado subterráneo.

Debido a la dirección de la rotación de la cuchilla si golpea un obstáculo como hierba espesa y enmarañada, la Bordeadora puede dar un contragolpe hacia el operador.

Agarre firmemente el mango, especialmente cuando las zanjas son espesas o con material enmarañado.

La Bordeadora puede ser utilizada en aplicaciones de jardinería, incluyendo el corte a lo largo de los bordes de arbustos y macizos de flores, alrededor de los árboles y el corte para la remoción de tierra.

Antes de abrir zanjas, inspeccione y compruebe que no hay cables expuestos o enterrados,tubos u otros objetos que puedan crear un peligro o interferir con el funcionamiento de la

Bordeadora. Ajuste la profundidad sólo a lo que es requerido para el trabajo.

REMOVER Y COLOCAR LA CUCHILLA

La cuchilla, dos separadores y la tuerca de cabeza hexagonal con arandela cónica deben ser conectados a su Bordeadora en el orden que se muestra. Compruebe que la cuchilla ha sido correctamente instalada antes de usarla.

La cuchilla de la Bordeadora tiene dos indicadores de desgaste que le muestra cuando

la cuchilla original tiene que ser reemplazada.

Cuando la cuchilla tiene pequeños orificios, debe ser reemplazada. (Figura G1&G2)

GUARDADO

¡ADVERTENCIA! Asegúrese que la herramienta esté desconectada.

Retire y limpie cualquier desecho del exterior de la orilladora y del interior de la guarda antes de guardarla. Consulte la sección de MANTENIMIENTO. En caso necesario, la orilladora debe guardarse colgando el mango de un gancho.

PRECAUCION: ¡NO CUELGUE LA ORILLADORA DEL INTERRUPTOR NI CABLE DE ALIMENTACION!

NOTA: No guarde la herramienta cerca de fertilizantes y otros productos químicos, ya que hacerlo ocasionará una rápida corrosión.

MANTENIMIENTO

Utilice únicamente jabón suave y un trapo húmedo para limpiar la herramienta. No permita nunca que lleguen líquidos al interior de la herramienta, ni sumerja ninguna parte en ningún líquido.

IMPORTANTE: Para garantizar la

SEGURIDAD y la CONFIABILIDAD del producto, las reparaciones, el mantenimiento y los ajustes deben ser realizados por centros de servicio autorizados u otras organizaciones de servicio calificadas, que siempre utilicen partes de repuesto idénticas. Inspecciones y limpie a conciencia su orilladora al principio de cada temporada de orillado para obtener mayor durabilidad y mejor rendimiento.

WORX

it's your nature

www.worx.com

© Derechos reservados 2020, Positec. Todos los derechos reservados.

AR01321101
