MANUAL DE USUARIO TDW 1445 SL THOMSON

INSTRUCCIONES IMPORTANTES DE SEGURIDAD ....3

DESCRIPCIÓN 4

INSTRUCCIONES DE INSTALACIÓN....5

NIVELADO....5

PRESIÓN DEL AGUA 5

CONECTAR SU LAVAVAJILLAS....5

CONEXIÓN A LA TOMA DE RED 6

FUNCIONAMIENTO....6

ADVERTENCIAS GENERALES Y RECOMENDACIONES ....7

CARGA DEL CESTO DE CUBIERTOS....8

CARGA DE CESTOS SUPERIORES E INFERIORES ....9

USO DEL DESCALCIFICADOR DE AGUA 11

USO DE DISTRIBUIDORES DE ABRILLANTADOR Y DETERGENTE....12

PROGRAMAS DE LAVADO ....14

ACTIVAR EL LAVAVAJILLAS ....15

LIMPIEZA Y MANTENIMIENTO ....16

LIMPIEZA DEL FILTRO....17

LIMPIEZA DE LA PUERTA ....17

LIMPIEZA DEL BRAZO ASPERSOR ....17

PRECAUCIONES ANTICONGELACIÓN ....17

RESOLUCIÓN DE PROBLEMAS....18

HOJAS DE DATOS TÉCNICOS....20

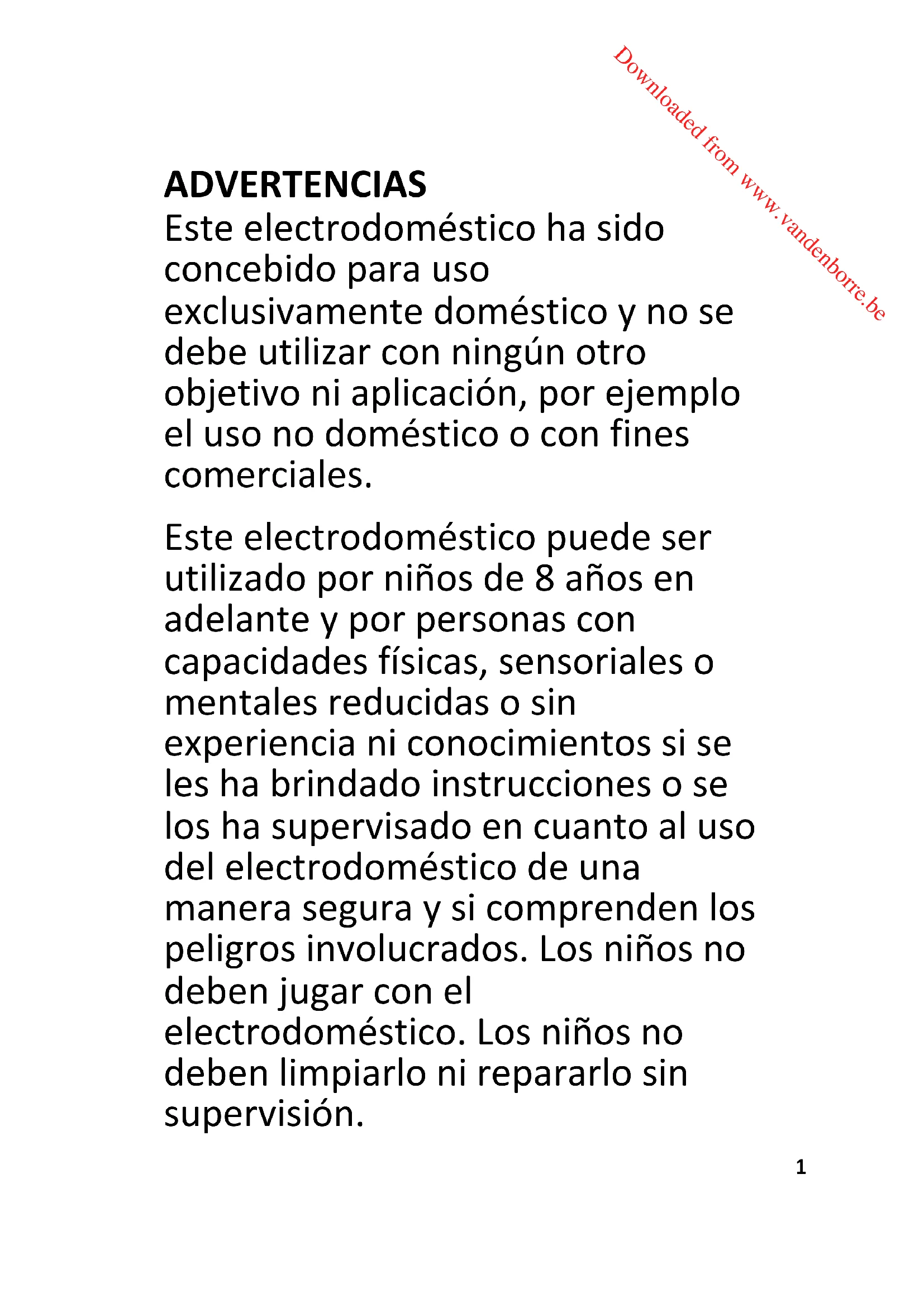

ADVERTENCIAS

Este electrodoméstico ha sido concebido para uso exclusivamente doméstico y no se debe utilizar con ningún otro objetivo ni aplicación, por ejemplo el uso no doméstico o con fines comerciales.

Este electrodoméstico puede ser utilizado por niños de 8 años en adelante y por personas con capacidades físicas, sensoriales o mentales reducidas o sin experiencia ni conocimientos si se les ha brindado instrucciones o se los ha supervisado en cuanto al uso del electrodoméstico de una manera segura y si comprenden los peligros involucrados. Los niños no deben jugar con el electrodoméstico. Los niños no deben limpiarlo ni repararlo sin supervisión.

Si el cable eléctrico está dañado, deberá ser sustituido por el fabricante, el servicio técnico o persona con formación similar para evitar cualquier peligro.

Para obtener detalles referentes al método y la frecuencia de limpieza, consulte la sección “Limpieza y mantenimiento” en la página 16 - 17 .

Se deben usar los nuevos juegos de tubos proporcionados con el electrodoméstico, y no se deben usar los viejos juegos de tubos nuevamente.

La puerta no se debe dejar abierta porque esto podría causar un peligro de tropiezo.

ADVERTENCIA: Los cuchillos y otros utensilios con puntas afiladas se deben colocar en el cesto con las puntas hacia abajo o en posición horizontal.

Para obtener detalles acerca de cómo cargar el lavavajillas, consulte la sección “Carga” en la página 8- 10

La presión de agua mínima de entrada permisible es 0,04 MPa. La presión de agua máxima de entrada permisible es 1 MPa.

El enchufe debe permanecer accesible después de la instalación del electrodoméstico.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

• El lavavajillas solo se debe utilizar para limpiar la vajilla doméstica y los utensilios de cocina.
• Nunca desenchufe el cable eléctrico tirando del cable, agarre siempre la clavija.
• No toque el lavavajillas con los pies descalzos o con las manos o los pies mojados.
• No abra la puerta durante un ciclo de lavado porque el vapor caliente y el agua podrían salir expulsados.
• No cargue excesivamente el lavavajillas; el número máximo de servicios es 14.
• Cuando decida eliminar un electrodoméstico viejo con una cerradura/pestillo incorporado en la puerta, deberá comprobar que está desactivado para evitar que algún niño pueda quedar atrapado mientras juega.
• No permita que los niños se suban a la puerta del lavavajillas ni que coloquen objetos pesados sobre esta mientras esté abierta, ya que podrían desbalancear el electrodoméstico.

DESCRIPCIÓN

Imagen frontal (Interior)

1 2 3 4 5 6 7 8 9 10

Imagen posterior

1. Brazo aspersor superior
2. Cesto para cubiertos
3. Cesto superior
4. Tubería interna
5. Cesto inferior
6. Depósito de sal
7. Detergente / Distribuidor del

abrillantador
8. Estantería para tazas
9. Brazo aspersor inferior
10. Montaje de filtro
11. Válvula de entrada de agua
12. Tubo de salida de agua

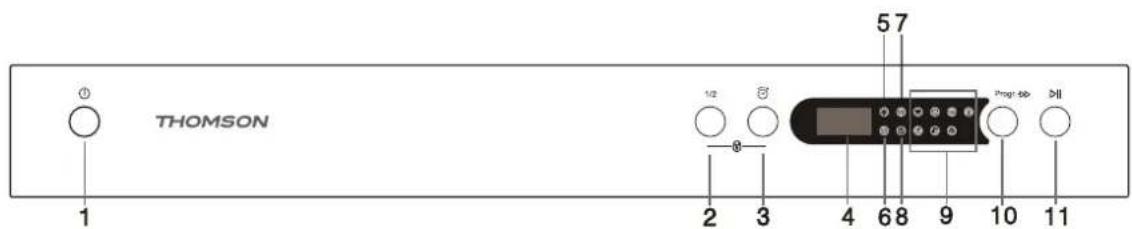

Panel de control

THOMSON 1 2 3 4 6 8 9 10 11 57 1/2 57 Prog-6b 3II

1. Botón de encendido/apagado (On/Off)

2. 1/2 Botón de función de media carga

3. Botón de retardo

4. Pantalla

5. Indicador luminoso del distribudor del abrillantador.

6. Indicador luminoso de sal

7. 1/2 Indicador luminoso de función de media carga
8. Ⓤ Indicador lum bhoqueo de niñpara
9. Indicadores luminosos de programas
10. Progr.→ botón de selección de programas
11. ▷|| Botón de comienzo/pausa

ANTES DE INSTALAR SU LAVAVAJILLAS

Antes de conectar su lavavajillas a la toma de red, verifique que el voltaje indicado en la etiqueta de calificación de su electrodoméstico corresponda con el voltaje de su casa.

El electrodoméstico se debe conectar a tierra. El fabricante no es responsable de los daños que puedan ocurrir como resultado de su uso sin puesta a tierra.

ADVERTENCIA: Desconecte la corriente eléctrica antes de instalar su lavavajillas.

INSTRUCCIONES DE INSTALACIÓN

Su lavavajillas puede ser instalado en diferente s emplazamientos de su cocina siempre que haya espacio y accesibilidad para conectar su lavavajillas a las tomas de agua/desagüe y red eléctrica.

NOTA: El enchufe debe estar accesible en todo momento.

Nivelado

Colocar el lavavajillas sobre una superficie plana y estable.

Es muy importante que el lavavajillas esté perfectamente nivelado para evitar su mal funcionamiento. Puede nivelar el lavavajillas ajustando el soporte de la base.

PRESIÓN DEL AGUA

Para obtener los mejores resultados, la presión del agua entrante debería estar 0,04 MPa y 1MPa. La presión del agua entrante para el lavavajillas es controlada por un “interruptor de presión”, de manera que si la presión de agua de la vivienda es baja, aumentará e tiempo que se necesita para llenar el lavavajillas o no funcionará.

ADVERTENCIA: Cierre la toma de agua al acabar de usarla.

CONECTAR SU LAVAVAJILLAS

Tubo de entrada de agua (Suministro de agua fría)

El tubo de entrada de agua de la máquina finaliza con un conector hembra de 3/4". Por este motivo, el suministro de agua debe terminar en un conector macho similar y debe tener una llave de paso en la tubería.

Conecte el conector recto del tubo de entrada de agua al suministro de agua de modo ajustado y comprobando que las arandelas están correctamente colocadas en ambos extremos del tubo de agua.

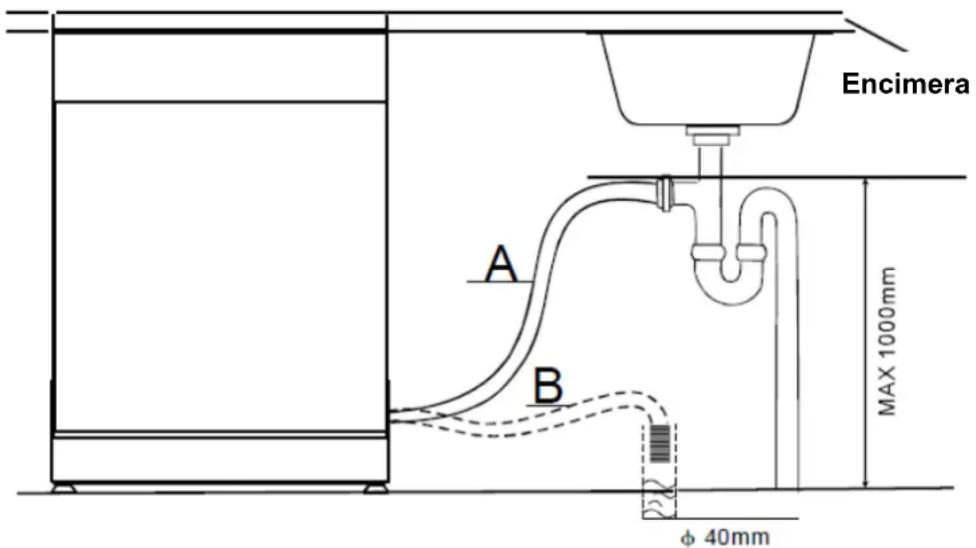

Tubo de salida de agua

Inserte el tubo de salida de agua dentro del tubo de drenaje o del drenaje vertical.

El extremo del tubo de agua se debe introducir en un tubo de drenaje, de altura máxima entre 400mm y 1000 mm por encima de la base del lavavajillas. El extremo del tubo no se debe sumergir en agua a fin de evitar el contraflujo.

Para permitir que exista aire alrededor del extremo del tubo de drenaje del agua, el diámetro del drenaje vertical debe ser 40 mm como mínimo.

Encimera A B MAX 1000mm φ 40mm

Si se localizan fugas, se debe cerrar inmediatamente el suministro de agua y verificar las conexiones del tubo completamente. Si es necesario se deben volver a apretar las conexiones.

Si por alguna razón no puede detener la fuga usted mismo, por favor busque consejo de un fontanero cualificado.

CONEXIÓN A LA TOMA DE RED

IMPORTANTE:

• La toma de alimentación eléctrica debe estar accesible en todo momento.
• No conecte un alargador eléctrico al aparato para evitar cualquier peligro potencial.

FUNCIONAMIENTO

El lavavajillas limpia mediante la aspersión de agua limpia y detergente (bajo presión) sobre la superficie sucia de la vajilla y los cubiertos. El agua es bombeada por brazos aspersores giratorios, drenada a través de un filtro que elimina los restos de comida y residuos y vuelve a ser bombeada a través del brazo aspersor.

El agua sucia se extrae del aparato y se sustituye por agua limpia al final de cada ciclo (el número de veces depende del ciclo utilizado).

NOTA:

• El agua dura afectará negativamente al funcionamiento del lavavajillas. El agua dura también contribuirá a la acumulación de depósitos de "Cal" (una capa blanca) y/o "Oxidación" en la superficie de acero inoxidable del interior del lavavajillas y la resistencia térmica situada en compartimento debajo de la pantalla del filtro extraíble.
• Para minimizar estas condiciones, se recomienda periódicamente poner en funcionamiento/enjuagar el interior del lavavajillas (vacío) utilizando 1 vaso de vinagre blanco (al menos una vez por semana).

ADVERTENCIAS GENERALES Y RECOMENDACIONES

Antes de utilizar el lavavajillas por primera vez, se recomienda leer las siguientes recomendaciones referentes al tipo de vajillas que se puede lavar y cómo cargarla en el lavavajillas.

Antes de cargar la vajilla en los cestos, es necesario:

- Retirar los restos de comida, por ejemplo huesos, que podrían obstruir el filtro o dañar la bomba de agua.

- Dejar en remojo las ollas o sartenes con restos de comida quemados en la base y cargarlos después en el cesto.

No es necesario pre-lavar la vajilla bajo el grifo de agua, antes de introducirla en el cesto.

Advertencia:

• Compruebe que la vajilla está correctamente colocada de modo que no se incline ni dificulte la rotación del brazo aspersor durante el ciclo de lavado.
• Los recipientes como tazas, cuencos, vasos y cazos siempre se deben colocar con la apertura hacia abajo y con cualquier cavidad en ángulo, para permitir que el agua se escurra y salga.
• No apile los platos.
• No coloque los vasos excesivamente cerca porque podrían golpearse y romperse.
• Asegúrese de que las piezas que introduce en el lavavajillas son adecuadas para el lavavajillas.

Artículos que no se pueden lavar en el lavavajillas:

• Platos de madera, ollas o sartenes
• Artículos hechos a mano
• Platos de plástico (excepto aquellos que son adecuados para el lavavajillas)
• Platos y objetos de cobre, hojalata, cinc o latón
• Platos de aluminio
• Piezas de plata
• Vidrio y cristal
• Artículos decorados

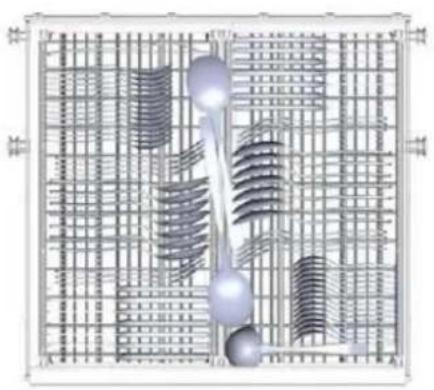

CARGA DEL CESTO DE CUBIERTOS

Coloque los cubiertos en el estante.

El brazo aspersor superior no debe estar bloqueado con artículos.

Tenga cuidado al colocar los cubiertos para evitar lesiones provocadas por los cuchillos.

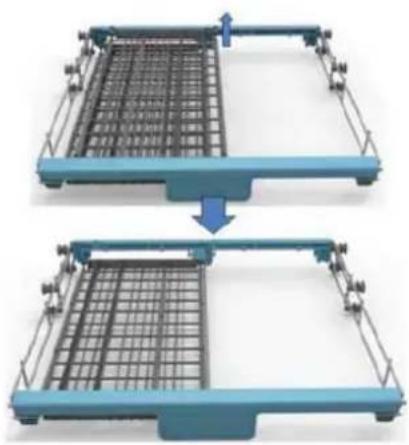

5 Posiciones del cesto de cubiertos:

Las piezas izquierdas y derechas del cesto están inclinadas.

La pieza izquierda está plana, mientras que la pieza derecha está inclinada.

Ambas partes del cesto están planas.

Mueva la parte derecha sobre la parte izquierda.

La parte derecha del cesto se retiró.

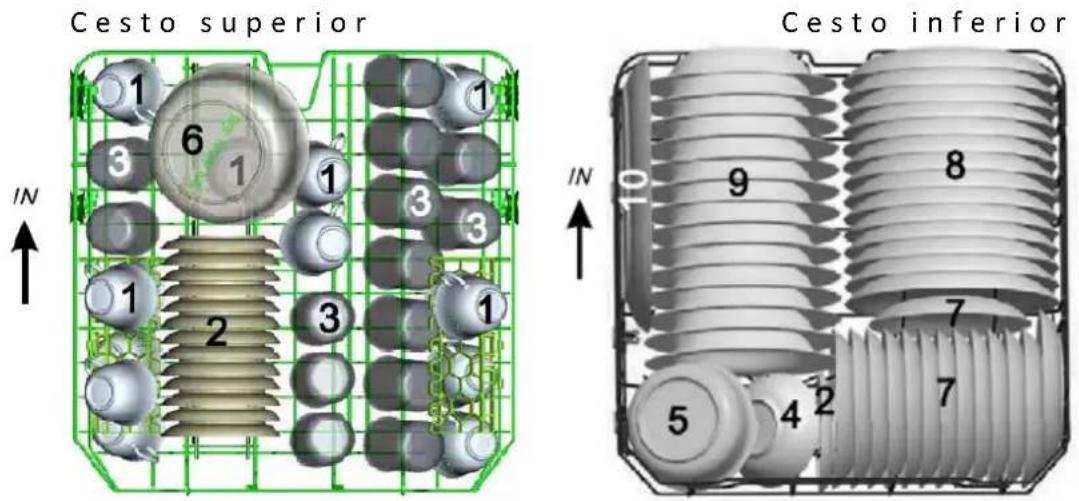

CARGA DEL CESTO SUPERIOR Y DEL CESTO INFERIOR

Coloque los artículos de modo que el agua llegue a todas las superficies.

Cesto superior Cesto inferior 1 6 1 3 1 3 2 3 1 IN IN 9 8 7 5 4 2 7

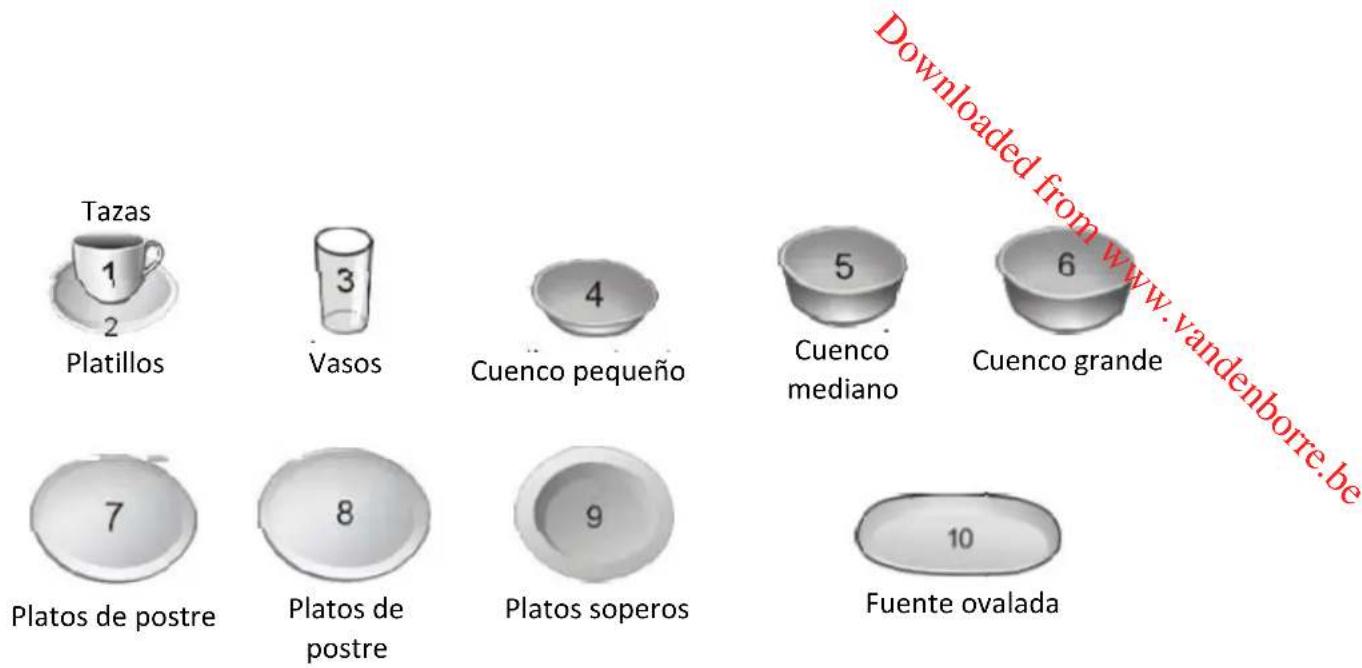

Tazas 1 2 Platillos 3 Vasos 4 Cuenco pequeño 5 Cuenco mediano 6 Cuenco grande 7 Platos de postre 8 Platos de postre 9 Platos soperos Fuente ovalada 10 Downloaded from www.vandenborre.be

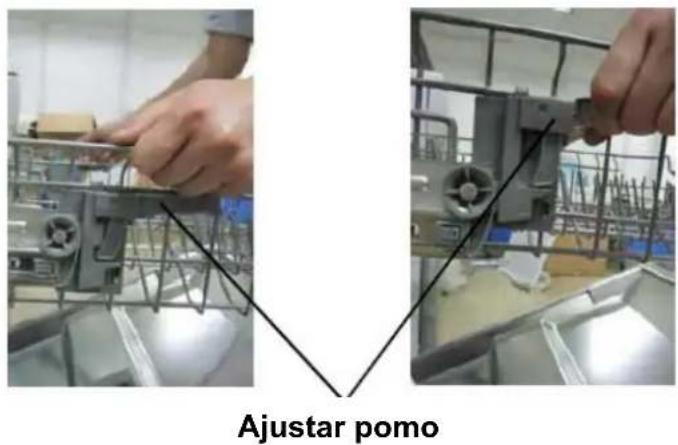

Ajuste de altura del cesto superior

Para que sea más fácil colocar la vajilla, el cesto superior se puede mover a un nivel más alto o más bajo.

La altura del cesto superior se puede ajustar, adaptando el pomo y luego colocándolo en una posición más baja o más alta.

Ajustar pomo

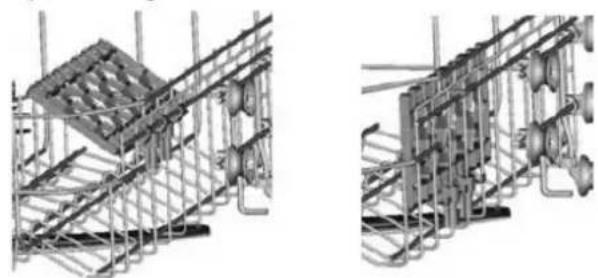

Plegar las estanterías para tazas del cesto superior

Para apilar mejor las ollas y sartenes, las estanterías para tazas se pueden plegar hacia abajo.

Plegar los soportes del cesto inferior

Para poder utilizar todo el espacio del cesto cuando se cargan platos grandes, el cesto tiene soportes abatibles que se pueden colocar horizontalmente.

USO DEL DESCALCIFICADOR DE AGUA

La dureza del agua varía de un lugar a otro. Si se utiliza agua dura en el lavavajillas, se acumularán depósitos de cal en los utensilios. Este aparato está equipado con un descalcificador de agua que utiliza una sal diseñada especialmente para eliminar los minerales del agua.

PRECAUCIÓN:

• Utilice solo sal especialmente formulada para lavavajillas domésticos.
• No utilice sal de mesa porque contiene sustancias no solubles que podrían dañar el sistema descalcificador de agua.
• Llene el depósito de sal antes de iniciar el programa de lavado. De este modo, el exceso de solución salina será eliminado inmediatamente del agua; la presencia prolongada de sal dentro del depósito puede provocar corrosión.
• Si desea utilizar tabletas para lavavajillas, no será necesario utilizar sal ni abrillantador.

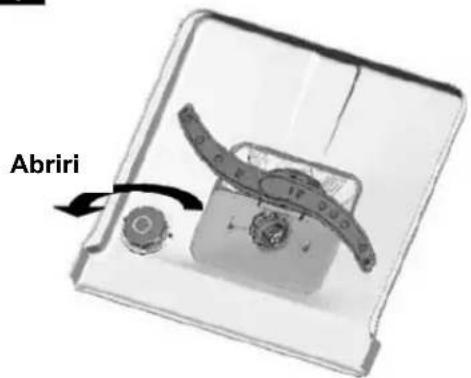

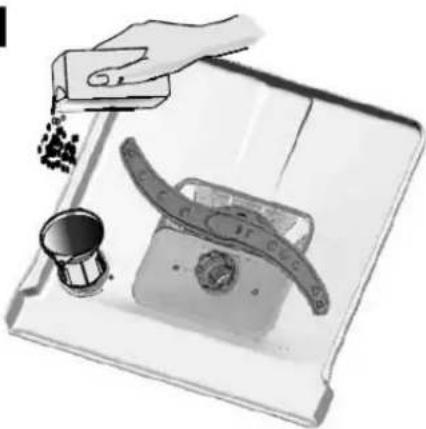

Llenar con sal

1 Desenrosque el tapón del depósito de sal.
2 Coloque el embudo suministrado de modo que el extremo encaje en la apertura del depósito de sal. Añada aproximadamente 1,5 Kg de sal en el depósito.

1

Abriri

2

Coloque el tapón enroscándolo en el sentido de las agujas del reloj.

NOTA: El depósito de sal solo se debe llenar cuando el indicador luminoso de sal ilumine. Según qué tan completamente la sal se disuelva, el indicador luminoso de sal puede todavía estar encendido aunque el depósito de sal esté lleno.

Ajuste del consumo de sal

1. Ingrese el estado del ajuste de sal.

- Cierre la puerta, presione y mantenga presionado ▷II dentro de los 60 segundos después de presionar ⏻ hasta que se muestre "H4" en la pantalla.

1. Seleccione un nivel determinado de consumo de sal presionando repetidamente ▷II .

- El consumo de sal puede variar según los diferentes programas. Se recomienda seleccionar el nivel de acuerdo con la siguiente la tabla.

Nivel de dureza del agua				Pantalla	Consumo de sal (gramo/ciclo)
°dH	°fH	°Clarke	mmol/l
0~5	0~9			0~6	0~0,94 H1
6~11	10~20		7~14		1,0~2,0 H2
12~17	31~30		15~21		2,1~3,0 H3
18~22	31~40		22~28		3,1~4,0 H4
23~34	41~60		29~42		4,1~6,0 H5
35~45	61~98		43~69		6,1~9,8 H6

0

NOTA:

1^ = 1,25^ = 1,78^ = 0,178mmol / l

°dH: grados alemanes

°fH : grados franceses

°Clarke: grados ingleses

USO DE DISTRIBUIDORES DE ABRILLANTADOR Y DETERGENTE

El abrillantador facilita el secado rápido de la vajilla y evita la formación de depósitos de cal y manchas. Se añade automáticamente al agua durante el ciclo final de aclarado.

Los distribuidores de detergente y de abrillantador están ubicados en la parte interna de la puerta: el distribuidor de detergente está a la izquierda, y el distribuidor de abrillantador está a la derecha.

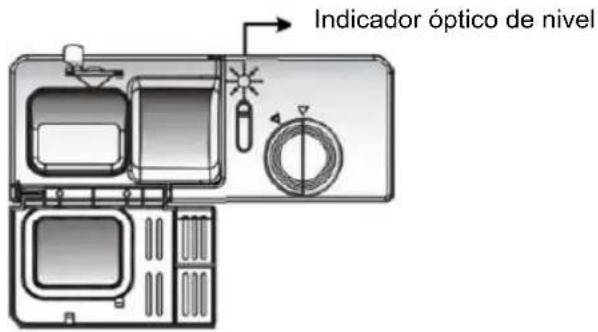

Indicador óptico de nivel

Añadir el abrillantador

1 B B B

1 Gire el tapón del distribuidor en sentido contrario a las agujas del reloj y retírelo. 2 Añada el abrillantador hasta que el depósito esté lleno. El indicador óptico de nivel en el lateral del tapón debe quedar totalmente oscurecido.
3 Coloque el tapón y gírelo en el sentido de las agujas del reloj.

NOTA: Añada abrillantador cuando el indicador óptico de nivel esté claro de nuevo, o cuando se encienda el piloto del abrillantador.

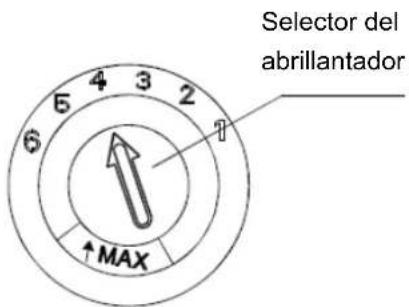

Ajuste del nivel de dosificación del abrillantador

El ajuste de fábrica para el lavavajillas es 4 y existen 6 posiciones de ajuste disponibles.

La cantidad de abrillantador dosificada es proporcional a la posición del selector.

1. Para ajustar la posición de dosificación del abrillantador, retire el tapón del distribuidor.

2. Utilice un destornillador (no suministrado) para girar el selector de abrillantador hasta la posición deseada.

3. Coloque el tapón y gírelo en el sentido de las agujas del reloj.

Selector del abrillantador ↑MAX

NOTA: La cantidad de abrillantador se debe incrementar cuando los platos lavados no tengan brillo o presenten manchas circulares. Si los platos están pegajosos o tienen rayas blancas, deberá reducir el ajuste de dosificación del abrillantador.

Añadir el detergente

1

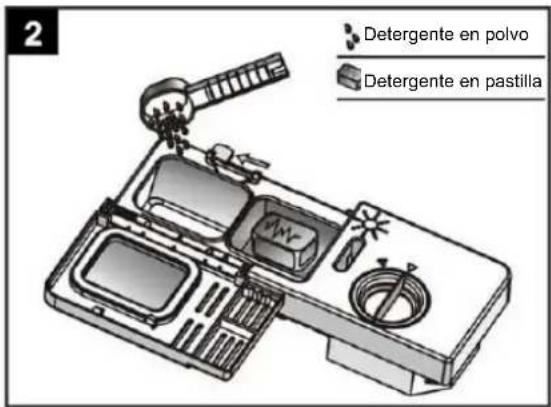

2 Detergente en polvo Detergente en pastilla

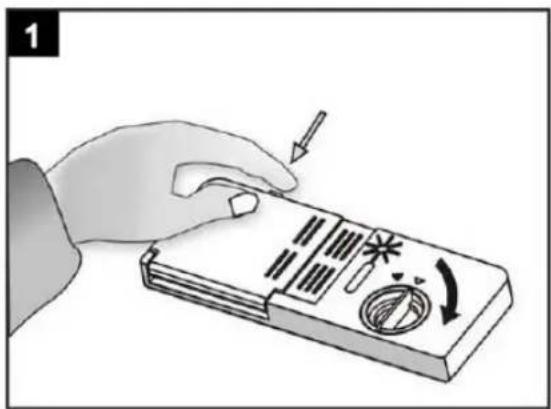

Para abrir el tapón del distribuidor de detergente, pulse ligeramente el botón de apertura.
2 Añada el detergente y cierre el tapón con cuidado.

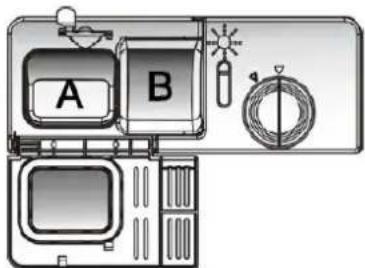

A B

A. detergente para el ciclo principal de lavado B. detergente para el ciclo de prelavado

NOTA: Utilice solo detergente formulado especialmente para lavavajillas. Para disfrutar de un resultado óptimo de lavado es importante utilizar un detergente de calidad.

PROGRAMAS DE LAVADO

Programa	Grado de suciedad	Descripción del Ciclo	Cantidad recomendada de detergente prelavado / lavado principal	Tiempo de lavado (min.)	Energía (Kwh)	Agua (L)	¿Necesita abrillantador?
65°CIntensivo	Gran suciedad	Prelavado (50)°CLavado (65)°CAclaradoAclarado(55)°CSecado	5/30 g(o 3 en 1)	140	1,45	19	Sí
55°CNormal	Suciedad normal	Prelavado (45)°CLavado (55)°CAclaradoAclarado(65)°CSecado	5/30 g(o 3 en 1)	160	1,25	15	Sí
Eco 50°C Eco*	Programa estándar,suciedad normal	PrelavadoLavado (50)°CAclarado(60)°CSecado	5/30 g(o 3 en 1)	170	1,04	12	Sí
40°CVidrio	Carga ligeramente sucia,tal como vidrios,cristal y porcelana	PrelavadoLavado (40)°CAclaradoAclarado(60)°CSecado	5/30 g	120	0,85	15	Sí
60°C1 hora	Cargas ligeramente sucias que no necesitan eficiencia de secado	Prelavado (50)°CLavado (60)°CAclarado(55)°CSecado	5/30 g	60	1	10
40°CRápido	Suciedad leve	Lavado (40°C)AclaradoAclarado (45°C)	30 g 40 0,6	11,5
Húmedo	Para aclarar vajilla	Aclarado	—	8	0,01	4

* Programa de prueba para EN 50242

NOTA: 1. El tiempo de lavado puede variar en función de la temperatura del agua entrante y la temperatura ambiental.

Este programa es el ciclo de prueba. La información para la prueba de comparación según EN 50242 es la siguiente:

• Capacidad: 14 configuraciones
• Posición: Cesto superior, posición inferior
• Posición del abrillantador: 6
• El consumo eléctrico en modo encendido es 0,49 W (puerta abierta), en modo apagado es 0,45 W.

ACTIVAR EL LAVAVAJILLAS

1. Abra el grifo.
2. Abra la puerta del lavavajillas.
3. Examine los filtros.

Compruebe que están limpios y correctamente colocados. Consulte la sección "Limpieza y mantenimiento".

1. Compruebe que haya abrillantador y sal.

2. Coloque los platos.

- Compruebe que los brazos aspersores puedan girar libremente.

1. Añada la cantidad necesaria de detergente en el distribuidor conforme a las indicaciones de la tabla "Programas de Lavado".

2. Cierre correctamente la puerta del lavavajillas.

3. Pulse para encender el lavavajillas.

- El indicador luminoso del programa ECO se encenderá, y la pantalla mostrará el tiempo de lavado.

1. Seleccione el programa de lavado deseado presionando repetidamente Progr. -▶▶ hasta que el indicador luminoso del programa de lavado correspondiente se ilumine.

- Temporizador: El temporizador le permite demorar el comienzo de un programa de lavado hasta 24 horas.

Presione repetidamente ⬇ hasta que la demora de comienzo deseada se muestre en la pantalla, por ejemplo, H:03 para una demora de 3 horas.

Una vez que el temporizador se haya configurado, presione ▷II para activar la función.

1. Si desea realizar un lavado de media carga, pulse 1/2 y se iluminará el indicador luminoso de la función de media carga.

2. La función solo se puede usar en programas Intensivo, Eco, Vidrio y 1 hora.

3. Cuando se activa esta función, la lavadora reducirá automáticamente el consumo de agua y de energía, y el tiempo de lavado.

4. Active el programa de lavado presionando ▷II . Después de algunos segundos, la máquina funcionará.

5. Al final del programa de lavado, el lavavajillas emitirá una señal sonora y automáticamente se detendrá.

6. Espere aproximadamente 15 minutos antes de abrir la puerta del lavavajillas, de este modo evitará quemarse.

7. Extraiga los platos.

El ciclo de lavado no comenzará si se deja abierta o no se cierra adecuadamente el lavavajillas.

No abra la puerta cuando el lavavajillas esté funcionando ya que puede salir agua que podría causar quemaduras.

Agregar vajilla adicional

1. Sin apagar la máquina, pulse para pausar.
2. Abra la puerta, con cuidado de evitar el vapor de escape.
3. Coloque la vajilla dentro del lavavajillas.
4. Cierre la puerta y pulse ▷|| . El ciclo comenzará desde el punto en el que se interrumpió.

Modificar un programa de lavado en progreso

Si ocurrió un error durante el proceso de selección de programa de lavado, es posible cambiar el programa.

1. Pulse ▷|| para pausar.
2. Pulse y mantenga presionado Progr.→ durante aproximadamente 3 segundos.
3. Pulse reiteradamente Progr.-para seleccionar un nuevo programa.
4. Se iluminará el indicador luminoso del nuevo programa.

5. El tiempo de lavado para el nuevo programa se mostrará en la pantalla.

6. Pulse para comenzar el programa.

Función de bloqueo para niños

La función le permite bloquear los botones en el panel de control. Los niños no podrán poner en marcha el lavavajillas accidentalmente pulsando cualquier botón.

Para activar la función, pulse y mantenga pulsado 1/2 y de forma simultánea hasta que el indicador luminoso de bloqueo se ilumine.

1/2

Para desactivar la función, pulse y mantenga pulsados los dos botones de forma simultánea hasta que el indicador luminoso de bloqueo se apague.

LIMPIEZA Y MANTENIMIENTO

Desenchufe siempre de la red de alimentación eléctrica el aparato antes de limpiarlo. No utilice ninguna sustancia química ni detergentes fuertes porque podrían dañar el acabado del producto.

Limpie la superficie exterior y el interior del lavavajillas con un paño húmedo.

LIMPIEZA DEL FILTRO

La pieza del filtro está formada por un filtro principal (1), un filtro central (2) y un microfiltro (3).

Cómo desmontar los filtros

Levante la unidad del filtro y sepárelos.

Enjuague los filtros bajo el grifo de agua utilizando un cepillo suave.

Limpie los filtros periódicamente.

PRECAUCIÓN: No ponga nunca el lavavajillas en funcionamiento sin los filtros.

LIMPIEZA DE LA PUERTA

Utilice un paño húmedo para limpiar el borde alrededor de la puerta.

Para evitar la penetración de agua en el cierre de la puerta y otros componentes eléctricos, no utilice ningún producto de limpieza con pulverizador

El brazo aspersor se puede extraer fácilmente para limpiar periódicamente las boquillas pulverizadoras, y evitar una posible obstrucción.

Para quitar el brazo aspersor superior, sosténgalo y desenrósquelo.

Para quitar el brazo aspersor inferior, tire de él hacia afuera.

Abrir

Lave los brazos aspersores bajo el grifo de agua y vuelva a instalarlos, comprobando que no se impide su movimiento giratorio.

PRECAUCIONES ANTICONGELACIÓN

Evite colocar el lavavajillas en un lugar donde la temperatura sea inferior a 0°C. Si esto es inevitable, vacíe el lavavajillas, cierre la puerta, desconecte la tubería de entrada de agua y vacíelo.

RESOLUCIÓN DE PROBLEMAS

Problema	Causas Posibles	Soluciones
El lavavajillas no funciona.	El fusible está fundido, o el disyuntor ha saltado	Cambie el fusible o vuelva a conectar el disyuntor. Retire cualquier otro electrodoméstico del mismo circuito del lavavajillas.
	La alimentación eléctrica está apagada.	Compruebe que el lavavajillas está encendido y la puerta está correctamente cerrada.Compruebe que el cable de alimentación eléctrica está correctamente enchufado en la toma de alimentación eléctrica.
	La puerta no ha sido cerrada correctamente.	Cierre la puerta correctamente.
No sale agua del lavavajillas	El tubo de drenaje está estrangulado	Examine el tubo de drenaje.
	Filtro obstruido Examine el filtro (Véase “Limpieza del Filtro”).
	El fregadero de la cocina está atascado	Examine el fregadero de la cocina para comprobar que desagua sin problemas. Si el fregadero no desagua, llame a un fontanero.
Espuma de jabón en el interior del lavavajillas	Detergente inadecuado	Utilice solo detergente especial para lavavajillas para evitar la acumulación de espuma. Si esto sucediera, abra la puerta y deje que la espuma se evapore. Cierre la puerta e inicie el ciclo de lavado para drenar el agua. Repita si fuera necesario.
	Se ha vertido el abrillantador	Limpie inmediatamente con un paño cualquier cantidad de abrillantador vertida fuera del depósito.
Manchas en el interior del lavavajillas	Se está utilizando detergente con colorante.	Asegúrese de que el detergente utilizado no incluye ningún colorante.
Capa blanca en la superficie interior	Minerales del agua dura Para limpiar el interior, utilice una esponja humedecida con detergente de lavavajillas y utilice guantes de goma.No utilice ningún otro limpiador excepto detergente de lavavajillas por el riesgo de generar espuma y pompas de jabón.
Existen manchas de óxido en los cubiertos.	Los cubiertos no son inoxidables.
	No ha funcionado ningún programa después de	Utilice siempre el programa de lavado rápido.

	añadir la sal.Se han introducido restos de sal en el ciclo de lavado.	Añada la sal sin haber colocado la vajilla en el lavavajillas.
El lavavajillas emite ruidos.	Los platos están golpeando unos a otros.Los brazos aspersores estás golpeando a los platos.	Consulte la sección “Carga de cestos superiores e inferiores” para reordenar los platos.
Los platos no están limpios.	Los platos no han sido colocados correctamente.	Consulte la sección “Carga de cestos superiores e inferiores”.
	El programa seleccionado es demasiado suave.	Seleccione el programa intensivo.Consulte “Programas de Lavado”.
	Se ha utilizado poco detergente o no es el detergente adecuado.	Utilice más detergente o cambie de detergente.
	Los brazos aspersores están atascados.	Reordene las piezas de vajilla de modo que el brazo aspersor puede rotar libremente.
	Los filtros están sucios o no están correctamente colocados.	Limpie y/o coloque los filtros correctamente.
Hay rayas y manchas en los platos	El ajuste de dosificación del distribuidor de abrillantador no es suficientemente alto.	Ajuste la dosificación del distribuidor de abrillantador.
Los platos no están suficientemente secos.	Colocación incorrecta de los platos	Consulte la sección “Carga de cestos superiores e inferiores”.
	El abrillantador se ha agotado o se utiliza demasiada poca cantidad.	Incremente la dosificación o añada abrillantador.
	Se ha seleccionado el programa incorrecto	Seleccione un programa con un tiempo de lavado largo.

Códigos de error

Códigos de error	Significado	Causa	Posible
E1	Tiempo de entrada mayor.	El grifo no está abierto, la entrada de agua es limitada, o la presión de agua es demasiado baja.
E4 Derrame Algún elemento del lavavajillas filtra.

Si ocurre un derrame, cierre el suministro principal de agua antes de llamar a

mantenimiento.

HOJA DE DATOS TÉCNICOS

Datos correspondientes a lavavajillas doméstico conforme a la Directiva de la UE 1059/2010

Fabricante Thomson
Tipo / Descripción TDW 1445 / TDW 1445 SL
Capacidad estándar en servicios 14
Clase de eficiencia energética 1	A+
Consumo anual de energía 2	299 kWh/año
Consumo de energía en el ciclo normal de limpieza	1,04 kWh
Consumo eléctrico en modo apagado 0,45 W
Consumo eléctrico en modo encendido 0,49 W
Consumo anual de agua 3	3360 L/año
Clase de eficiencia en el secado 4	A
Ciclo estándar de limpieza 5	ECO 50 °C
Duración del programa del ciclo estándar de limpieza	170 min
Nivel de ruido 45 dB (A) re 1 pW
Instalación Soporte libre
Altura	84,5 cm
Anchura	59,8 cm
Fondo	60 cm
Consumo eléctrico	1760-2100 W
Voltaje nominal/frecuencia	220-240V~ 50Hz
Presión del agua (presión del flujo)	0,4-10 bar = 0,04-1,00 MPa

NOTA:

1 A+++ (eficiencia máxima) a D (eficiencia mínima)
Consumo de energía “299” kWh por año, basado en 280 ciclos estándar de limpieza utilizando agua fría y el consumo en los modos de potencia mínima. El consumo real de energía dependerá del modo en que se utilice el electrodoméstico.
Consumo de agua "3360" litros por año, basado en 280 ciclos estándar de limpieza. El consumo real de agua dependerá del modo en que se utilice el electrodoméstico.
4 A (eficiencia máxima) a G (eficiencia mínima)
⑤ Este programa es adecuado para limpiar vajilla en condiciones normales de suciedad y es el programa más eficiente en función del consumo combinado de energía y agua para este tipo de vajilla.

El aparato cumple las normas de calidad y las directivas europeas en la versión actual y en el momento de la entrega:

• LVD 2006/95/EC
• EMC2004/108/EC
• ErP2009/125/EC

Los valores anteriores han sido medidos en función de las normas vigentes en condiciones normales de funcionamiento. El resultado puede variar considerablemente según la cantidad y el nivel de suciedad de los platos, la dureza del agua, la cantidad de detergente, etc.

El manual se basa en las normas de calidad y la normativa de la Unión Europea.

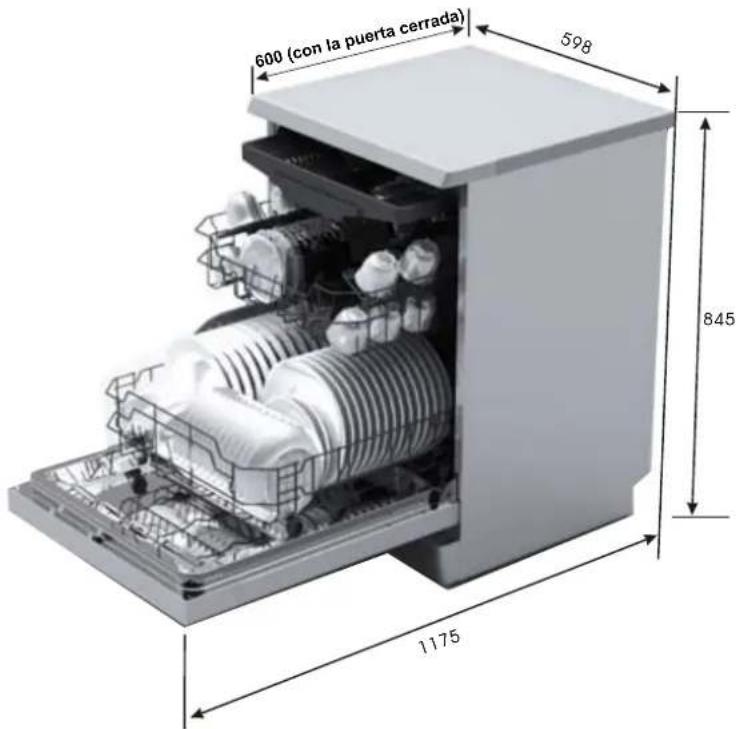

600 (con la puerta cerrada) 598 845 1175

Thomson es una marca comercial de Technicolor

Rogamos disculpas por cualquier inconveniente generado por pequeñas inconsistencias en estas instrucciones, que pueden producirse como resultado de mejoras y desarrollo del producto.
