MANUAL DE USUARIO RATAB1005 Ricatech

Sección 1: Primeros pasos

Para comprender éste manual de usuario

Texto especial

Convenciones sobre los iconos de instrucciones

Pila

Indicador de pila

Carga de la pila

Encendido y apagado de su dispositivo

Tarjeta de memoria

Instalación de una tarjeta de memoria

Extracción de una tarjeta de memoria

HDMI

Conexión del HDMI para la visualización

Desconexión del HDMI

Restaure los ajustes de fábrica de su dispositivo

Sección 2: Entendimiento de su dispositivo

Vista frontal

Vistas laterales

Vista posterior

Vista del controlador de la bandeja del sistema

Guía para usuarios de Android

Características del dispositivo y detalles técnicos

Este manual de usuario sigue generalmente las características de su dispositivo.

Texto especial

En este manual de usuario encontrará texto que tiene un formato diferente del resto. Esos textos con un formato diferente pretenden atraer su atención, indicar información importante o definir términos y mucho más.

Consejos : Proporciona una sugerencia alternativa más adecuada.

Importante : Indica información importante que debe conocer acerca de lo que puede afectar el rendimiento de forma potencial.

Aviso : Llama su atención acerca de información para prevenir daños a su dispositivo, sus datos o su funcionalidad.

Convenciones sobre los iconos de instrucciones

Este manual de usuario contiene información sobre cómo usar su dispositivo. Para hacerlo fácil de seguir, este manual de usuario usará el símbolo flecha para representar pasos.

→ Las flechas se refieren a la secuencia de pasos a seguir según su orden de aparición.

Pila

Su dispositivo funciona con una pila recargable de polímero de iones de litio. Se incluye con el dispositivo un cargador con adaptador para CA para recargar la pila.

Importante : La pila puede estar parcialmente cargada. Debe cargar por completo la pila antes de usar su dispositivo por primera vez.

Tras la primera carga completa, puede usar el dispositivo mien- tras se está cargando

Aviso : Para evitar daños en su dispositivo, use sólo el adaptador de carga aprobado. El uso de dispositivos de carga no aprobados puede invalidar su garantía y causar daños.

Indicador de pila

La barra de estado de su dispositivo consiste en un icono de pila (☐) Cuando la carga de la pila es menor al 15%, su dispositivo le pedirá que cargue el dispositivo. Si continúa usando el dispositivo sin cargar la pila, el dispositivo se apagará.

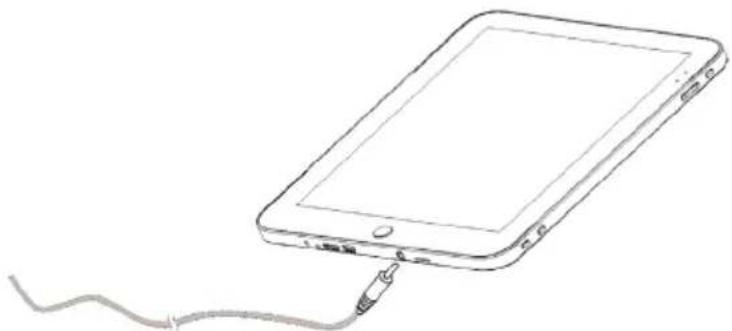

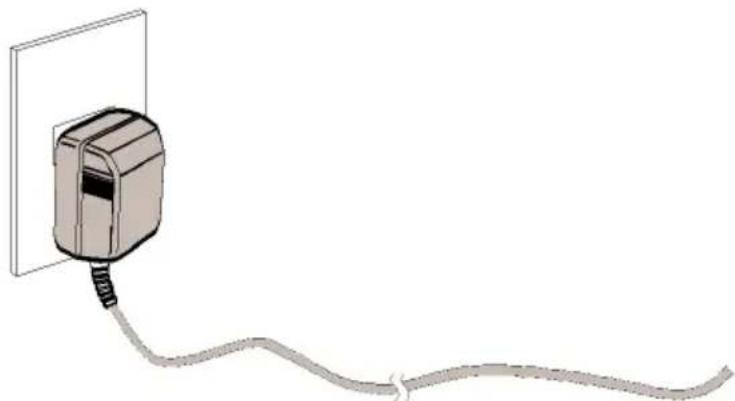

Carga de la pila

Puede cargar su dispositivo en cualquier toma de corriente estándar de CA.

Aviso : Para evitar daños en su dispositivo, use sólo el adaptador de carga aprobado. El uso de dispositivos de carga no aprobados puede invalidar su garantía y causar daños.

1. Use el adaptador de CA proporcionado y conéctelo a la toma de corriente de su dispositivo.

1. Enchufe el otro extremo del adaptador de CA en una toma de corriente estándar de CA.

1. Cuando la carga se ha completado, desenchufe el adaptador de CA de la toma de corriente y desconéctelo de su dispositivo.

Encendido y apagado su dispositivo

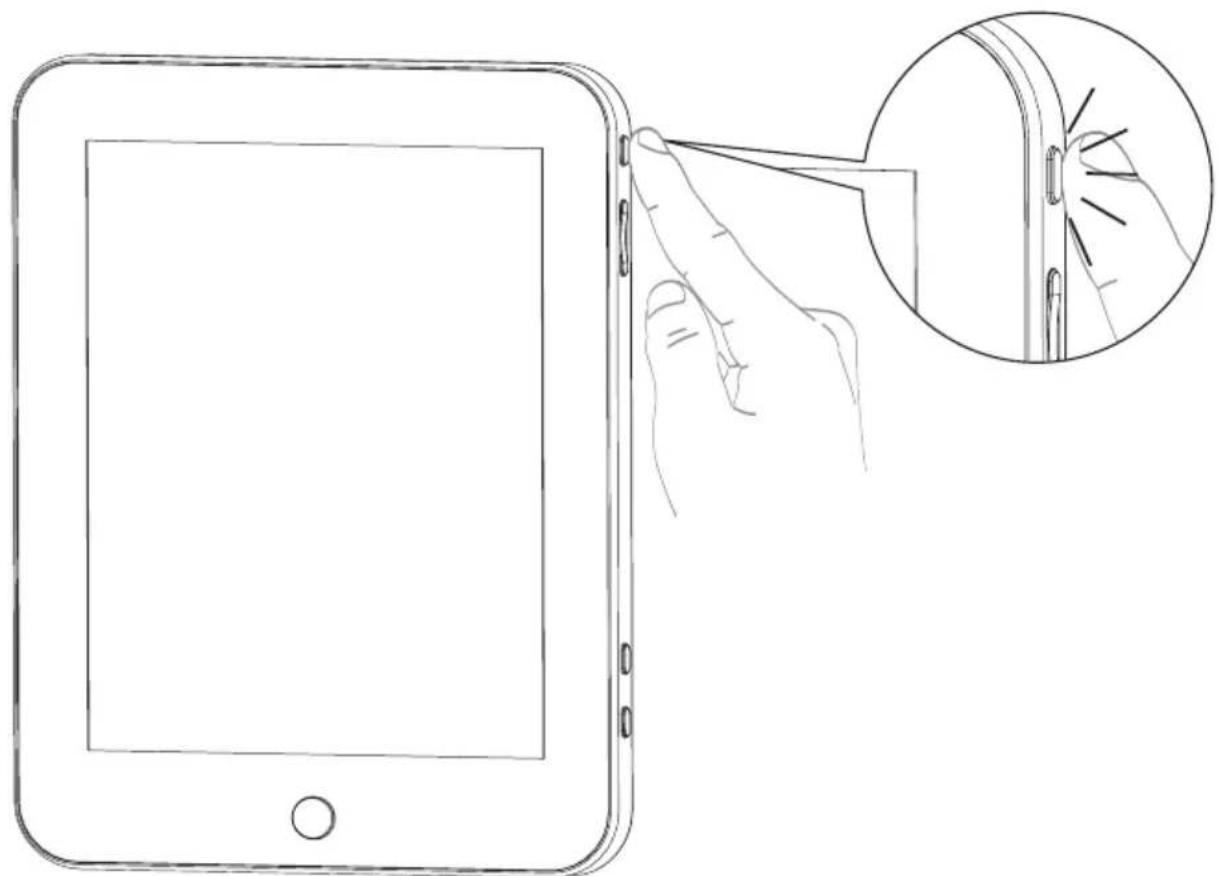

Cómo encender su dispositivo

Presione y mantenga pulsada la tecla Power / Standby (Encendido / Espera) ( ⏻ ).

Cómo apagar su dispositivo

1. Presione y mantenga pulsada la tecla Power / Standby (Encendido / Espera)
2. Cuando lo indique la pantalla, toque Power off (Apagar).

Tarjeta de memoria

Su dispositivo es compatible con tarjetas de memoria extraíbles externas microSD TM o

microSDHC. Se usan para guardar música, fotografías, vídeos, documentos y otros archivos.

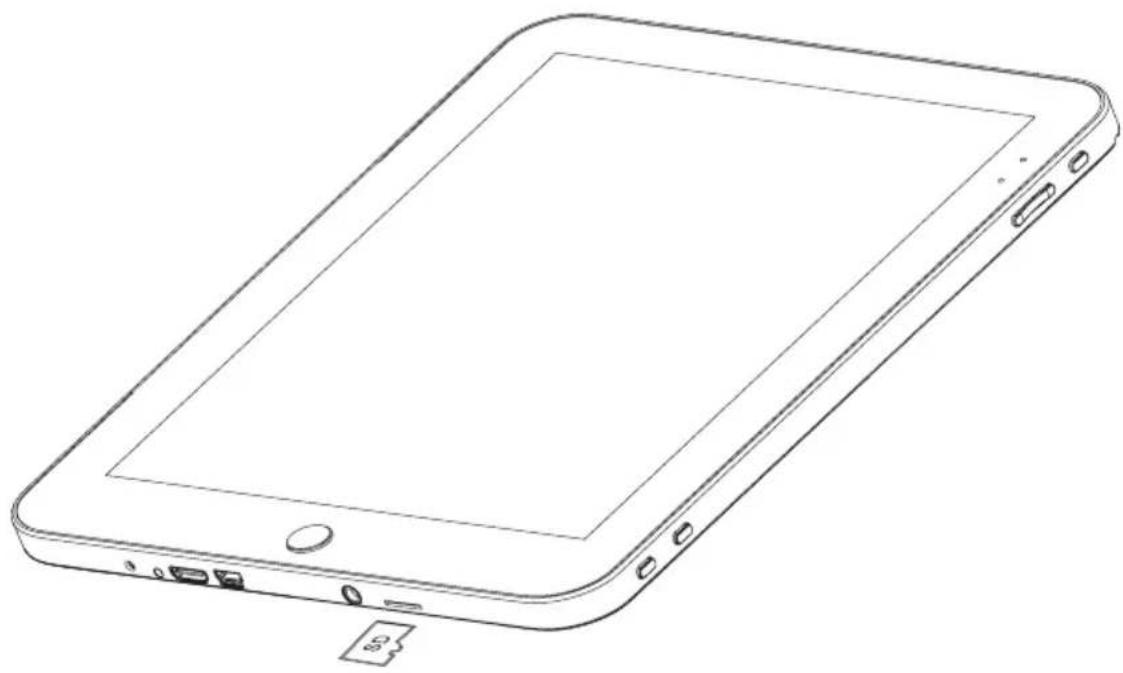

Instalación de una tarjeta de memoria

1. Quite el soporte para la tarjeta de memoria de la ranura de la tarjeta de memoria
   para poder utilizar la ranura.
2. Con los contactos de metal orientados hacia la parte posterior del dispositivo empuje con suavidad y cuidado la tarjeta de memoria en la ranura hasta que esté en su sitio.

Consejos : No necesita apagar el dispositivo para insertar una tarjeta de memoria.

Aviso : El insertar incorrectamente la tarjeta de memoria puede provocar potencialmente daños tanto a la tarjeta de memoria como al dispositivo.

Extracción de una tarjeta de memoria

1. Desde una pantalla de inicio, pulse la tecla de Menú

Tarjeta SD y dispositivo de almacenamiento

Desmontar la tarjeta SD.

1. Presione suavemente la tarjeta de memoria para extraerla de la ranura.
2. Vuelva a colocar el soporte para la tarjeta de memoria.

Aviso : El quitar la tarjeta de memoria sin desmontarla primero puede ocasionar daños a la tarjeta de memoria y a su dispositivo.

HDMI

Puede conectar su dispositivo con otros dispositivos de visualización como por ejemplo, TV o monitores a través de una conexión HDMI.

Importante: Para conectar su dispositivo con un dispositivo externo para la visualización, necesita asegurarse de que su dispositivo externo acepta como fuente de entrada HDMI. Para más información por favor consulte el manual de usuario del dispositivo del visualización.

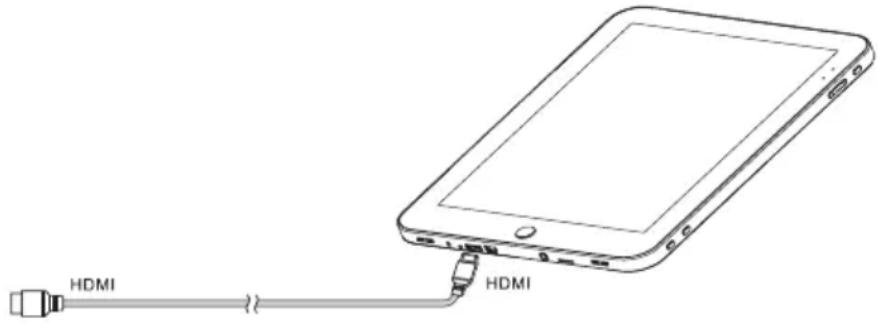

Conexión del HDMI para la visualización

1. Conecte el cable HDMI al conector Mini-HDMI de su dispositivo.

HDMI HDMI

1. Conecte el otro extremo del cable al conector HDMI del dispositivo.

Desconexión del HDMI

1. Quite el cable HDMI de su dispositivo para la visualización
2. Quite el cable HDMI de su dispositivo

Su dispositivo contiene un botón para la restauración oculto para que lo use en determinadas circunstancias extremas.

Para restaurar su dispositivo, coja un alfiler y pulse el botón de restauración durante 1 segundo y suéltelo para restaurar el dispositivo.

Importante : Restaurar su dispositivo no borrará ningún dato o ajuste actualmente guardado en el dispositivo o tarjetea de memoria.

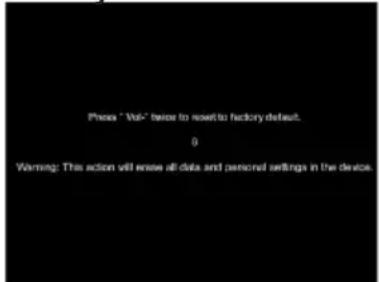

Restaure su dispositivo a los ajustes de fábrica

Puede restaurar su dispositivo a los ajustes de fábrica en aquellas situaciones en las que no puede encender con éxito su dispositivo.

1. Presione y mantenga pulsada la tecla Power / Standby (💡) y Tecla VOL+ al mismo tiempo.
2. Presione la Tecla VOL- dos veces para confirmar y restaurar a los ajustes de fábrica.

AVISO : Al llevar a cabo una restauración a los ajustes de fábrica, todos sus datos, ajustes, archivos y aplicaciones en el dispositivo serán borrados. Este procedimiento se recomienda solo para aquellos usuarios avanzados.

CONSEJOS : Antes de intentar llevar a cabo una restauración a los ajustes de fábrica de su dispositivo, intente restaurar su dispositivo usando el

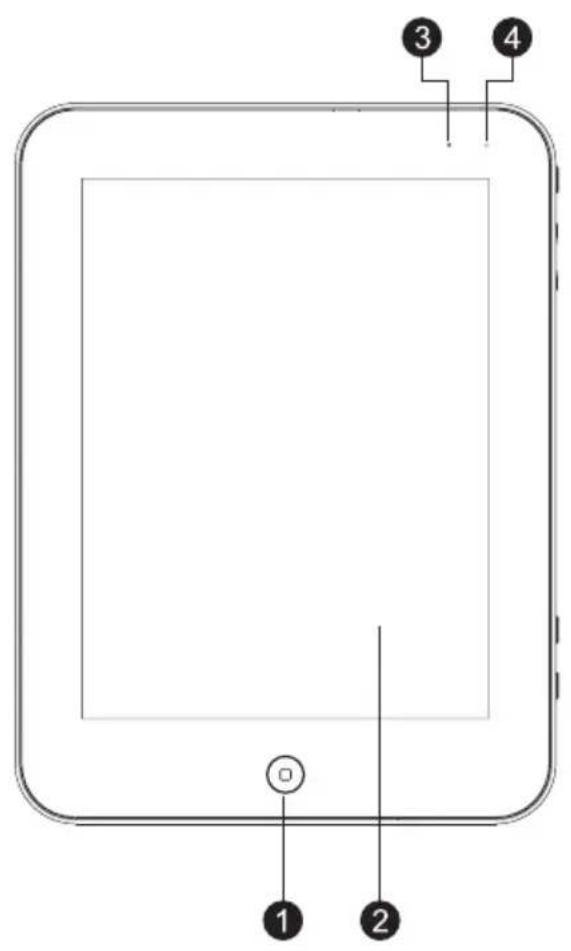

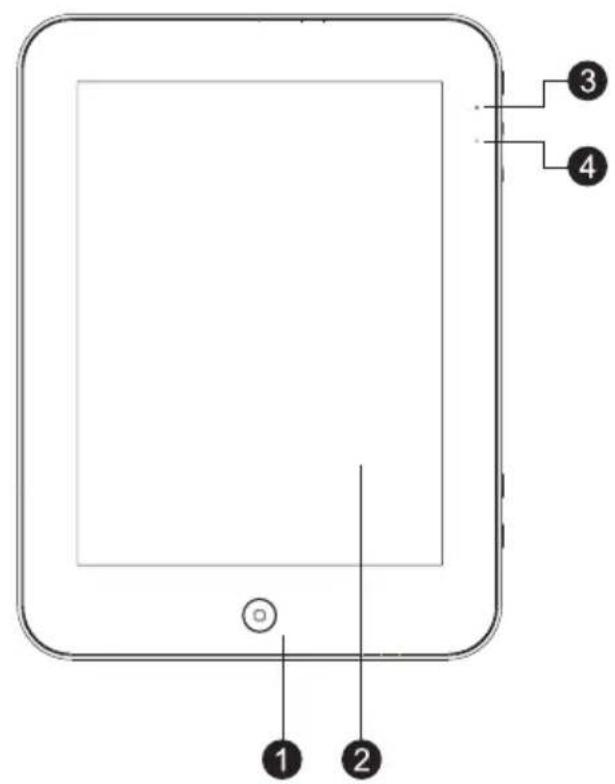

Vista frontal

1 2 3 4

10 "

① ② ③ ④

7"

1. Inicio
2. Pantalla táctil
3. Indicador de energía LED
4. Indicador de carga LED

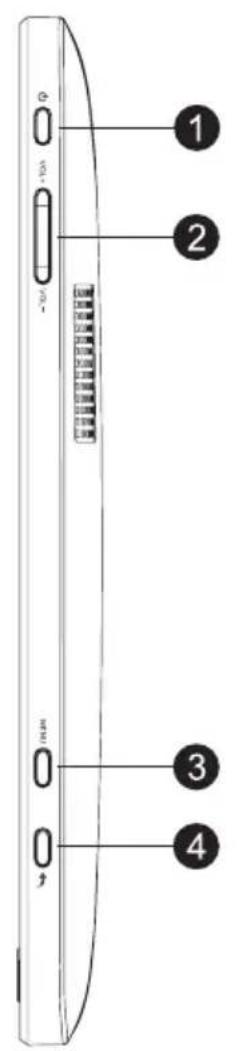

Vistas laterales

1 2 3 4

1. Energía
2. Vol+ / Vol-
3. Menú
4. Atrás
5. Enchufe de toma de corriente
6. Restaurar
7. Enchufe de salida Mini HDMI
8. Puerto Mini USB
9. Enchufe para auricular
10. Ranura para Micro SD
11. Micrófono

6 8 11 5 7 9 10

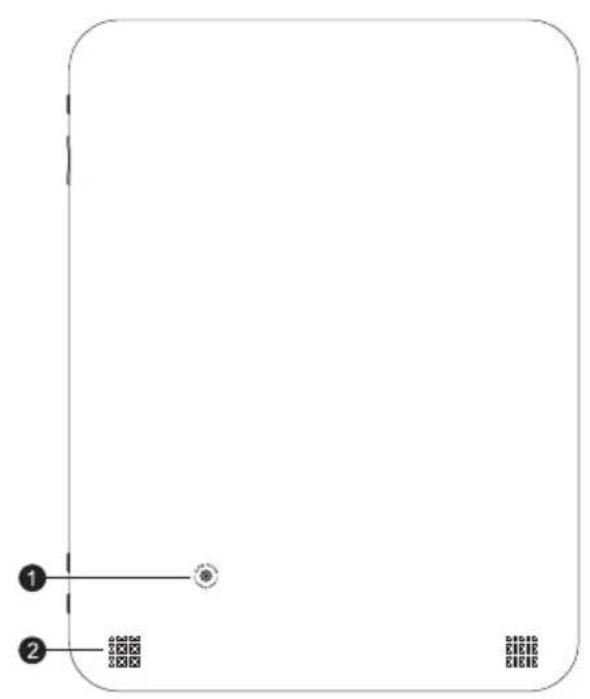

Vista posterior

1. Cámara
2. Altavoz
3. Lápiz óptico
4. Tarjeta 3G SIM (opcional)

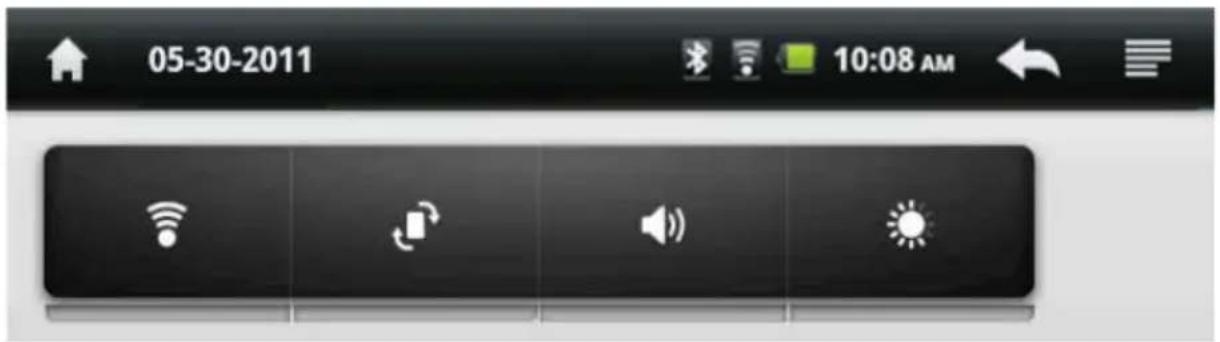

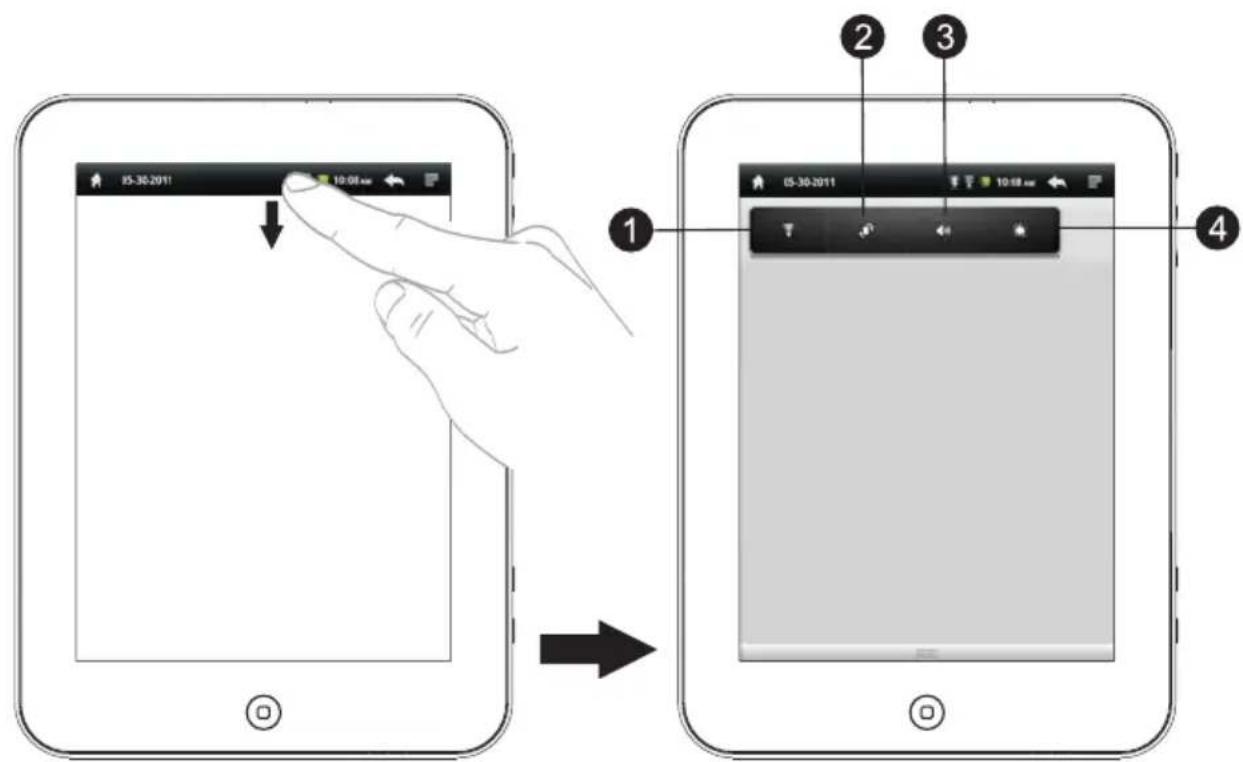

Vista del controlador de la bandeja del sistema

15-30-2011 10:00 am ① ② ③ ④

05-30-2011 10:08 AM

1. Wi-Fi ON/OFF
2. Bloqueo de rotación
3. Silencia todos los sonidos excepto alarmas & media
4. Control de brillo

Características del dispositivo y detalles técnicos

1. Procesador ARM Cortex-A9 1 GHz
2. Cámara de 2,0 M Píxeles Movimiento / Imagen fija
3. Android 2.2
4. Almacenamiento Interno de 4 GB
5. 11 Horas de reproducción de música ó 5 horas de reproducción de video (10)
   12 Horas de reproducción de música ó 7 horas de reproducción de video (7)
6. Hardware para audio / codificador & decodificador de video
7. Tecnología de aceleración en 3D
8. Micrófono invisible integrado
9. Experiencia Mini-HDMI 1080 HD
10. Multi-táctil
11. Pantalla ancha de alta resolución 4:3 LCD 1024 X 768 (10) Pantalla ancha de alta resolución 4:3 LCD 800 X 600 (7)
12. Altavoz de dos canales estéreo (10)
13. Ranura de expansión MicroSD (32 GB Máx)
14. Memoria Interna del sistema DDR2 512 MB
15. Bluetooth & Wi-Fi integrados
16. Auricular estéreo 3,5mm

A. Tarjeta 3G SIM opcional
B. GPS integrado opcional
