VCB 6560 - Aspiradora TEAM - Manual de uso y guía de instrucciones gratis

Tipo de aparato	Aspirador trineo
Marca	TEAM
Modelo	VCB 6560
Alimentación	220-240 V, 50/60 Hz
Potencia máxima	2000 W (estimación)
Capacidad del depósito	2 L (estimación)
Longitud del cable	6 m (estimación)
Tipo de filtración	Filtro principal (tela), filtro de protección del motor, filtro de salida de aire
Número de filtros	3
Accesorios incluidos	Manguera, tubos de extensión, boquilla combinada (2 posiciones), boquilla 2 en 1 (cepillo y boquilla plana)
Funcionalidades	Variador de potencia electrónico, enrollador automático del cable, vaciado fácil del compartimento de polvo
Peso	4.5 kg (estimación)
Dimensiones	400 x 300 x 300 mm (estimación)
Consejos de mantenimiento	Vaciar el compartimento después de cada uso; no lavar el filtro principal, sacudirlo; lavar el filtro del motor con agua si es necesario; reemplazar el filtro de salida cada 3 meses
Recomendaciones de seguridad	Desconectar antes del mantenimiento; no aspirar líquidos ni objetos incandescentes; verificar el estado del cable; hacer reparar por un servicio calificado

Preguntas frecuentes - VCB 6560 TEAM

¿Cómo montar el aspirador VCB 6560?

Ensamble el mango de la manguera en la parte superior de los tubos, luego la boquilla combinada en la parte inferior. Inserte el extremo de la manguera en la abertura del compartimento de polvo hasta que haga clic.

¿Cómo vaciar el compartimento de polvo?

Presione el botón de apertura situado en la parte superior del aparato, retire el compartimento y vacíelo sobre una papelera. Retire también el filtro principal para limpiarlo.

¿Cómo ajustar la potencia de aspiración?

Gire el botón de encendido/apagado (D) hacia MAX para aumentar la potencia o hacia MIN para reducirla. Las potencias bajas son adecuadas para cortinas y superficies frágiles, las altas para alfombras y suelos.

¿Cuándo hay que cambiar el filtro principal?

Tan pronto como la aspiración disminuya considerablemente, el filtro está saturado. Debe cambiarse. La frecuencia depende del uso y del tipo de residuos (el polvo fino obstruye más rápido). No lavarlo con agua.

¿Cómo limpiar el filtro del motor?

Saque el filtro de protección del motor de su alojamiento y frótelo. Puede lavarlo con agua y detergente, pero enjuáguelo y déjelo secar completamente antes de volver a colocarlo.

¿Cómo usar la boquilla combinada para suelos duros?

La boquilla combinada tiene dos posiciones: cepillo retraído para alfombras y moquetas, cepillo extendido para baldosas y parquets. Cambie la posición accionando el pedal de la boquilla.

¿Qué hacer si la aspiración disminuye?

Primero verifique que no haya obstrucción en el tubo o la manguera. Si no, vacíe el compartimento de polvo y verifique el estado de los filtros. Cambie el filtro principal si es necesario.

¿Cómo enrollar el cable de alimentación?

Después de apagar y desconectar, presione el pedal enrollador (C) para enrollar automáticamente el cable. Si queda una parte fuera, tire 50 cm y presione de nuevo.

¿Qué accesorios se incluyen con el aspirador?

El aspirador se entrega con una manguera, tubos de extensión, una boquilla combinada y una boquilla 2 en 1 (cepillo y boquilla plana para muebles y cortinas).

¿Cómo limpiar las escaleras con este aspirador?

Coloque el aparato en posición vertical o use la correa suministrada fijándola a los agujeros traseros y pasando el anillo alrededor del extremo de la manguera para llevarlo al hombro.

MANUAL DE USUARIO VCB 6560 TEAM

L. Embout de flexible

B. Botón de apertura del compartimiento del polvo

C. Pedal de enrollado del cable

D. Botón de encendido/apagado y control de potencia

E. Rejilla de salida del aire

F. Botón del mango

G. Conexión del tubo flexible

H. Tubo flexible

I. Tubos

J. Cepillo universal

K. Pedal del cepillo universal

L. Acoplamiento del tubo flexible

M. Compartimiento del polvo

P

A. Pega de transporte

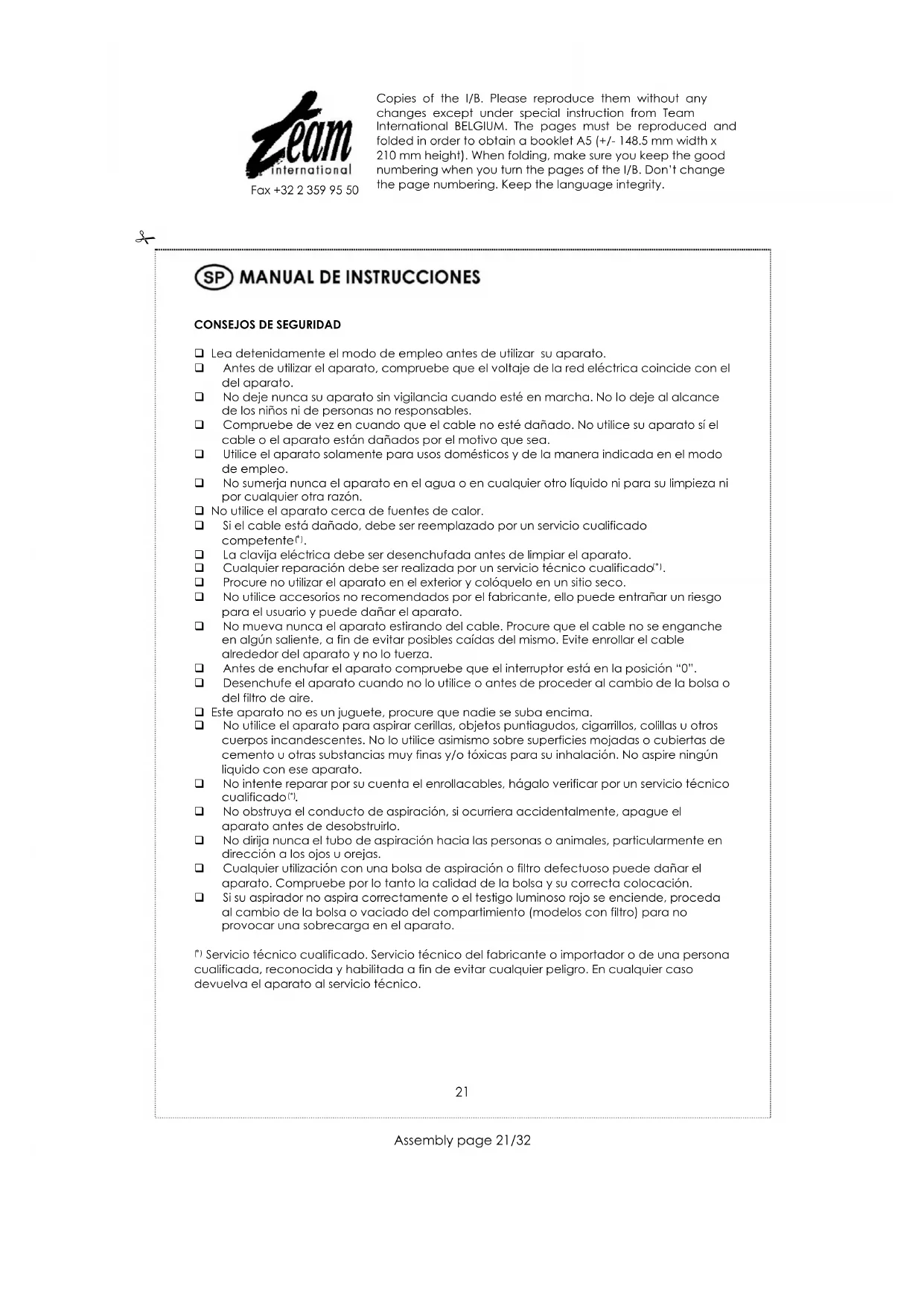

MANUAL DE INSTRUCCIONES

CONSEJOS DE SEGURIDAD

□ Lea detenidamente el modo de empleo antes de utilizar su aparato.
Antes de utilizar el aparato, compruebe que el voltaje de la red eléctrica coincide con el del aparato.
No deje nunca su aparato sin vigilancia cuando esté en marcha. No lo deje al alcance de los niños ni de personas no responsables.
Compruebe de vez en cuando que el cable no esté dañado. No utilice su aparato sí el cable o el aparato están dañados por el motivo que sea.
□ Utilice el aparato solamente para usos domésticos y de la manera indicada en el modo de empleo.
No sumerja nunca el aparato en el agua o en cualquier otro líquido ni para su limpieza ni por cualquier otra razón.
□ No utilice el aparato cerca de fuentes de calor.
Si el cable está dañado, debe ser reemplazado por un servicio cualificado competente ^® .
□ La clavija eléctrica debe ser desenchufada antes de limpiar el aparato.
Cualquier reparación debe ser realizada por un servicio técnico cualificado ^1 .
☐ Procure no utilizar el aparato en el exterior y colóquelo en un sitio seco.
No utilice accesorios no recomendados por el fabricante, ello puede entrañar un riesgo para el usuario y puede dañar el aparato.
No mueva nunca el aparato estirando del cable. Procure que el cable no se enganche en algún saliente, a fin de evitar posibles caídas del mismo. Evite enrollar el cable alrededor del aparato y no lo fuerza.
□ Antes de enchufar el aparato compruebe que el interruptor está en la posición "0".
☐ Desenchufe el aparato cuando no lo utilice o antes de proceder al cambio de la bolsa o del filtro de aire.
□ Este aparato no es un juguete, procure que nadie se suba encima.
No utilice el aparato para aspirar cerillas, objetos puntiagudos, cigarrillos, colillas u otros cuerpos incandescentes. No lo utilice asimismo sobre superficies mojadas o cubiertas de cemento u otras substancias muy finas y/o tóxicas para su inhalación. No aspire ningún líquido con ese aparato.
No intente reparar por su cuenta el enrollacables, hágalo verificar por un servicio técnico cualificado ^(*) .
No obstruya el conducto de aspiración, si ocurriera accidentalmente, apague el aparato antes de desobstruirlo.
No dirija nunca el tubo de aspiración hacia las personas o animales, particularmente en dirección a los ojos u orejas.
Cualquier utilización con una bolsa de aspiración o filtro defectuoso puede dañar el aparato. Compruebe por lo tanto la calidad de la bolsa y su correcta colocación.
Si su aspirador no aspira correctamente o el testigo luminoso rojo se enciende, proceda al cambio de la bolsa o vaciado del compartimiento (modelos con filtro) para no provocar una sobrecarga en el aparato.

1) Servicio técnico cualificado. Servicio técnico del fabricante o importador o de una persona cualificada, reconocida y habilitada a fin de evitar cualquier peligro. En cualquier caso devuelva el aparato al servicio técnico.

MONTAJE DEL APARATO

- Desembalar el aparato y todos sus accessorios.

- Montar la conexión del tubo flexible (G) en la parte superior de los tubos (I) y después el cepillo universal (J) en la parte inferior de los tubos, como indicado en las imágenes 2-3-4.

- Insertar el acoplamiento del tubo flexible (L) en la apertura del compartimiento del polvo (M) poniendo el botón de apertura del acoplamiento hacia arriba y apretando hasta su bloqueo. (Fig. 1). Para sacar el acoplamiento del tubo flexible, presionar el botón de apertura y, después, sacar.

- El cepillo universal tiene dos posiciones que le permiten limpiar todas las superficies con una gran facilidad, superficies lisas, alfombras, etc. Simplemente cambiando la posición del cepillo. (ver Fig. 5)

Posición para suelos lisos (b)

Posición para alfombras y moquetas (a)

USO

- Ante todo, controlar que los filtros estén bien posicionados en el aparato, ya que la aspiración de suciedad sin filtro daña irreparablemente el motor (ver el párrafo FILTROS para conocer su posición y uso).

- Cuando el aparato esté completamente montado, estirar del cable hasta obtener la longitud deseada. Una señal roja indica la longitud límite: no estirar nunca más allá de esta señal. Conectar el aparato a la red. Ponerlo en marcha presionando con el pié sobre el interruptor de ON/OFF.

- Enchufar el aparato, luego ponerlo en marcha presionando el pedal del interruptor ENCENDIDO/APAGADO (D). La potencia de aspiración puede ser ajustada electrónicamente gracias a este mismo botón, girando hacia MAX para aumentarla, hacia MIN para reducirla. Las potencias bajas se utilizan para las cortinas, las superficies frágiles y los muebles acolchados, las potencias fuertes son para las alfombras y los suelos.

- Cuando se utiliza el cepillo universal, hacer movimientos longitudinales de vaivén (hay que evitar los movimientos laterales ya que sus ruedecillas no son orientables) más o menos rápidos según la cantidad de superficie a aspirar, insistiendo si un primer pasaje es insuficiente pero conservando siempre su base en contacto con la superficie a aspirar. Para limpiar bajo un mueble bajo, mientras se mantiene el asa (G), hacer girar la articulación del cepillo de un cuarto de giro, que corresponde a su altura mínima, y conservando siempre la base del cepillo en contacto con el suelo.

- En dotación hay un accesorio adicional (figura 6) para limpiar las superficies inaccesibles (boquilla estrecha) o las superficies frágiles, como los muebles o las cortinas (boquilla de pelos largos). Este accesorio está articulado para pasar de una función a otra y se monta sea en el mango sea en el extremo de los tubos.

- Después de cada utilización del aparato se aconseja vaciar el compartimiento del polvo para evitar los malos olores o la proliferación de hongos cuando la suciedad está ligeramente húmeda, y también para garantizar una próxima utilización en condiciones óptimas. Para esto, presionar el botón de apertura (B) y sacar el compartimiento del polvo. (figura 7). Luego, ponerse encima del cubo de la basura y quitar el filtro principal.

DESPUES DEL USO

- Parar el aparato presionando el pedal de ON/OFF.

- Desconectar el aspirador.

- Presionar sobre el asa para activar el recogecables automático.

FILTROS

Para acceder a los filtros situados en el compartimiento del polvo, presionar su botón de apertura (B), después sacar el compartimiento del polvo (figura 7). Por razones prácticas, se recomienda quitar antes el acoplamiento del tubo flexible del aparato.

El sistema de filtración comprende :

• un filtro principal que detiene todas las partículas y permite su almacenamiento en el compartimiento del polvo. Este filtro, a nivel de su filtración, se comporta de manera idéntica a la bolsa de papel clásica. Se compone de dos partes, un soporte rígido y une parte de tejido fijada a una junta de goma. Para cambiar un filtro sucio, separar el soporte de la parte en tejido tirando de la junta de goma, y recolocar un filtro nuevo en el soporte introduciendo el borde de la junta.
• un filtro de protección del motor que bloquea las partículas grandes, en caso de olvido o de ruptura del filtro principal. Este filtro es una segurida complementaria para el motor pero en ningún caso puede ser utilizado solo.
• un filtro de salida del aire, situado bajo la regilla de salida del aire (E), que filtra las partículas pequeñas expulsadas por el motor (esencialmente polvos de carbón, lo que les proporciona su color negro).

Cambio de los filtros y limpieza

A) Filtro principal

Cuando se verifica una fuerte disminución de aspiración, significa que el filtro está totalmente saturado y que hay que cambiarlo. La frecuencia de cambio depende de la frecuencia de utilización y también del tipo de suciedad que se aspira. Por ejemplo, los polvos finos como el yeso o las cenizas saturan muy rápidamente los filtros de todo tipo (papel o tejido). Para disminuir la frecuencia de los cambios, se pueden quitar del filtro las partículas grandes enganchadas (pelos de perro, por ejemplo) o sacudirlo ligeramente encima de la basura. Sobretodo no hay que cepillarlo o lavarlo con agua. Los filtros de recambio se encuentran en la tienda del revendedor.

B) Filtro motor

Este filtro teóricamente no debe ser cambiado, ya que el filtro principal bloquea casi todas las partículas aspiradas, pero, si fuera necesario, se puede limpiar. Sacarlo de su alojamiento y frotarlo. También se puede limpiar con agua y detergente, enjuagándolo bien y dejando que se seque completamente antes de volver a ponerlo en su alojamiento.

C) Filtro de salida del aire

• Este filtro garantiza un aire perfectamente limpio durante la utilización del aspirador. Es eficaz por unos 3 meses (este periodo puede variar según las utilizaciones, por esto se aconseja controlarlo regularmente).
• Una vez desconectado el aparato, abrir la rejilla de salida que contiene el filtro sujetando la lengüeta, cambiarlo y volver a poner la rejilla en su sitio.

D) Compartimiento del polvo

Limpiar el interior del compartimiento con un trapo suave o una esponja ligeramente húmeda, asegurándose que esté totalmente seco antes de volver a utilizar el aparato.

CONSEJOS PRÁCTICOS

• Limpieza de escaleras y escalones: poner el aparato en posición vertical, o bien utilizar la correa en dotación para enganchar el aparato al hombro. Para montarla, fijar los dos mosquetones a los dos agujeros situados detrás del aparato y pasar su anillo alrededor del acoplamiento del tubo flexible antes de enganchar este al compartimiento del polvo.
• Para ganar sitio y guardar la aspiradora fácilmente, bajo el aparato existe un alojamiento listo para recibir el tubo del cepillo universal. Se puede, pues, poner la aspiradora verticalmente haciendo deslizar el tubo del cepillo en el alojamiento predispuesto. De esta manera, el tubo flexible, los tubos y el cepillo universal estarán enganchados al aparato en posición vertical.
• También en la parte horizontal detrás del aparato existe un alojamiento que permite apoyar el conjunto de cepillo, tubos y flexible durante la utilización (para poder desplazar un mueble, por ejemplo).

En caso de funcionamiento defectuoso (disminución de potencia, parada completa del aparato), controlar antes que no haya bloqueo en la aspiración a nivel del tubo o del flexible y, si no hay, llevar el aparato a un centro autorizado para un control o una reparación.
