VCB 6560 - Aspirador TEAM - Manual de utilização gratuito

Tipo de aparelho	Aspirador de trenó
Marca	TEAM
Modelo	VCB 6560
Alimentação	220-240 V, 50/60 Hz
Potência máxima	2000 W (estimativa)
Capacidade do reservatório	2 L (estimativa)
Comprimento do cabo	6 m (estimativa)
Tipo de filtração	Filtro principal (tecido), filtro de proteção do motor, filtro de saída de ar
Número de filtros	3
Acessórios incluídos	Mangueira, tubos de extensão, bocal combinado (2 posições), bocal 2-em-1 (escova e bocal chato)
Funcionalidades	Variador de potência eletrônico, enrolador automático do cabo, esvaziamento fácil do compartimento de pó
Peso	4.5 kg (estimativa)
Dimensões	400 x 300 x 300 mm (estimativa)
Conselhos de manutenção	Esvazie o compartimento após cada uso; não lave o filtro principal, apenas bata levemente; lave o filtro do motor com água se necessário; substitua o filtro de saída a cada 3 meses
Recomendações de segurança	Desconecte antes da manutenção; não aspire líquidos ou objetos incandescentes; verifique o estado do cabo; mande reparar por um serviço qualificado

Perguntas frequentes - VCB 6560 TEAM

Como montar o aspirador VCB 6560?

Monte o punho da mangueira na parte superior dos tubos e, em seguida, o bocal combinado na parte inferior. Insira a extremidade da mangueira na abertura do compartimento de pó até ouvir um clique.

Como esvaziar o compartimento de pó?

Pressione o botão de abertura localizado na parte superior do aparelho, remova o compartimento e esvazie-o sobre uma lixeira. Retire também o filtro principal para limpar.

Como ajustar a potência de aspiração?

Gire o botão liga/desliga (D) para MAX para aumentar a potência ou para MIN para reduzi-la. As baixas potências são adequadas para cortinas e superfícies delicadas, as altas para tapetes e pisos.

Quando é necessário trocar o filtro principal?

Assim que a aspiração diminuir fortemente, o filtro está saturado. Ele deve ser trocado. A frequência depende do uso e do tipo de resíduos (poeiras finas obstruem mais rápido). Não lave com água.

Como limpar o filtro do motor?

Retire o filtro de proteção do motor do seu alojamento e esfregue-o. Você pode lavá-lo com água e detergente, mas enxágue e deixe secar completamente antes de recolocá-lo.

Como usar o bocal combinado para pisos duros?

O bocal combinado tem duas posições: escova retraída para tapetes e carpetes, escova estendida para azulejos e pisos de madeira. Mude a posição acionando o pedal do bocal.

O que fazer se a aspiração diminuir?

Primeiro, verifique se não há obstrução no tubo ou na mangueira. Caso contrário, esvazie o compartimento de pó e verifique o estado dos filtros. Troque o filtro principal se necessário.

Como enrolar o cabo de alimentação?

Após desligar e desconectar, pressione o pedal do enrolador (C) para enrolar automaticamente o cabo. Se uma parte permanecer estendida, puxe 50 cm e pressione novamente.

Quais acessórios são fornecidos com o aspirador?

O aspirador é fornecido com uma mangueira, tubos de extensão, um bocal combinado e um bocal 2-em-1 (escova e bocal chato para móveis e cortinas).

Como limpar escadas com este aspirador?

Coloque o aparelho na posição vertical ou use a alça fornecida, fixando-a nos orifícios na parte traseira e passando o anel ao redor da extremidade da mangueira para carregá-lo no ombro.

MANUAL DE UTILIZADOR VCB 6560 TEAM

B. Botão de abertura do compartimento do pó

C. Pedal da recolha automática do fio

D. Botão liga/desliga e regulador de potência

E. Grelha de exaustão

F. Cursor da pega

G. Cano rijo da mangueira

H. Mangueira

1. Tubos

J. Escova combinada

K. Pedal da escova

L. Bico da mangueira

M. Compartimento de pó

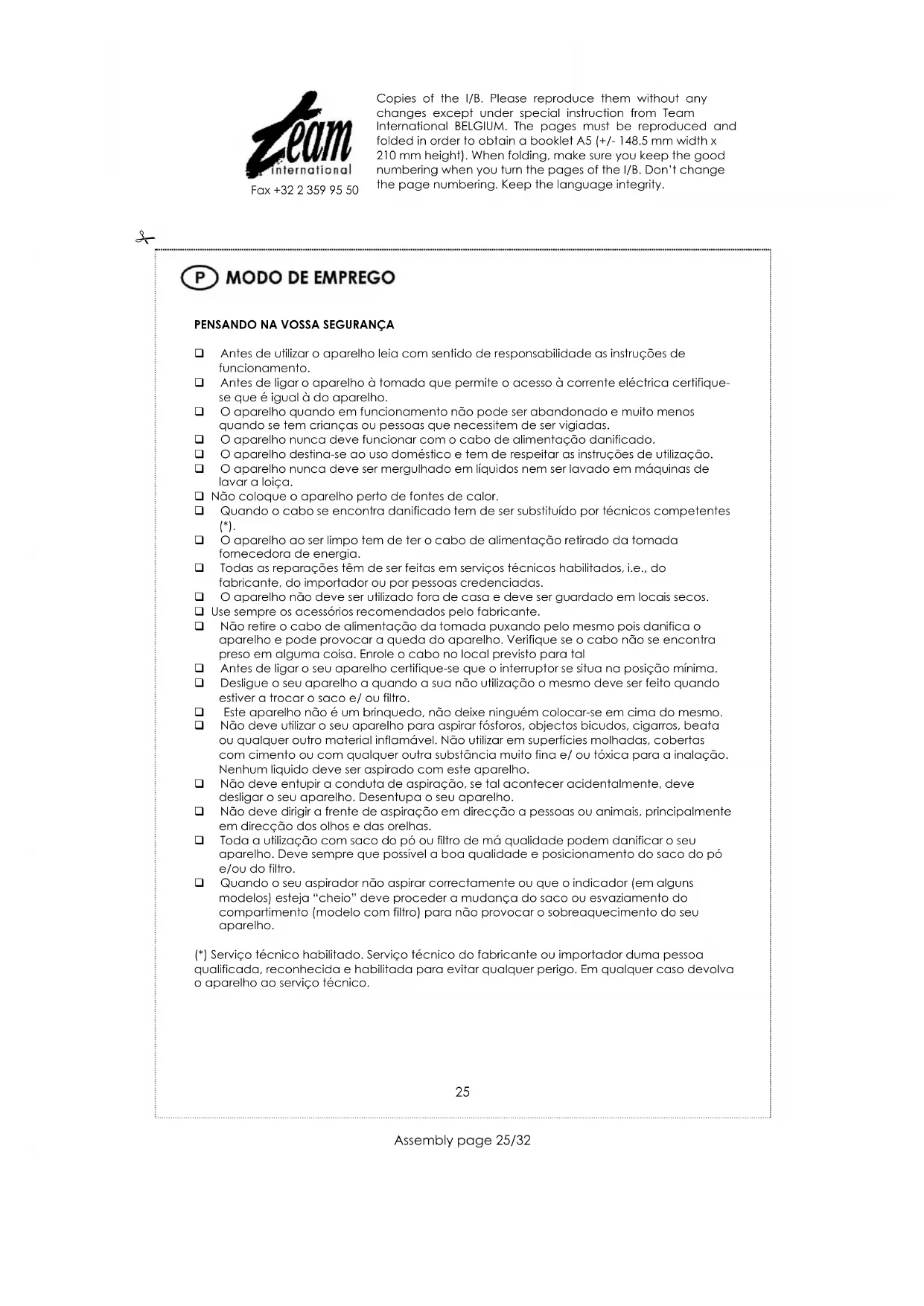

Antes de utilizar o aparelho leia com sentido de responsabilidade as instruções de funcionamento.
Antes de ligar o aparelho à tomada que permite o acesso à corrente eléctrica certifique-se que é igual à do aparelho.
O aparelho quando em funcionamento não pode ser abandonado e muito menos quando se tem crianças ou pessoas que necessitem de ser vigiadas.
O aparelho nunca deve funcionar com o cabo de alimentação danificado.
O aparelho destina-se ao uso doméstico e tem de respeitar as instruções de utilização.
O aparelho nunca deve ser mergulhado em líquidos nem ser lavado em máquinas de lavar a loiça.
☐ Não coloque o aparelho perto de fontes de calor.
□ Quando o cabo se encontra danificado tem de ser substituído por técnicos competentes (*).
O aparelho ao ser limpo tem de ter o cabo de alimentação retirado da tomada fornecedora de energia.
- Todas as reparações têm de ser feitas em serviços técnicos habilitados, i.e., do fabricante, do importador ou por pessoas credenciadas.
O aparelho não deve ser utilizado fora de casa e deve ser guardado em locais secos.
□ Use sempre os acessórios recomendados pelo fabricante.
Não retire o cabo de alimentação da tomada puxando pelo mesmo pois danifica o aparelho e pode provocar a queda do aparelho. Verifique se o cabo não se encontra preso em alguma coisa. Enrole o cabo no local previsto para tal
□ Antes de ligar o seu aparelho certifique-se que o interruptor se situa na posição mínima.
☐ Desligue o seu aparelho a quando a sua não utilização o mesmo deve ser feito quando estiver a trocar o saco e/ ou filtro.
Este aparelho não é um brinquedo, não deixe ninguém colocar-se em cima do mesmo.
Não deve utilizar o seu aparelho para aspirar fósforos, objectos bicudos, cigarros, beata ou qualquer outro material inflamável. Não utilizar em superfícies molhadas, cobertas com cimento ou com qualquer outra substância muito fina e/ou tóxica para a inalação. Nenhum líquido deve ser aspirado com este aparelho.
Não deve entupir a conduta de aspiração, se tal acontecer acidentalmente, deve desligar o seu aparelho. Desentupa o seu aparelho.
Não deve dirigir a frente de aspiração em direcção a pessoas ou animais, principalmente em direcção dos olhos e das orelhas.
Toda a utilização com saco do pó ou filtro de má qualidade podem danificar o seu aparelho. Deve sempre que possível a boa qualidade e posicionamento do saco do pó e/ou do filtro.
☐ Quando o seu aspirador não aspirar correctamente ou que o indicador (em alguns modelos) esteja "cheio" deve proceder a mudança do saco ou esvaziamento do compartimento (modelo com filtro) para não provocar o sobreaquecimento do seu aparelho.

(*) Serviço técnico habilitado. Serviço técnico do fabricante ou importador duma pessoa qualificada, reconhecida e habilitada para evitar qualquer perigo. Em qualquer caso devolva o aparelho ao serviço técnico.

MONTAGEM DO APARELHO

• Desemale o aparelho e os seus acessórios.
• Monte o cano rígido da mangueira (G) na parte superior dos tubos (I), em seguida a escova combinada (J) sobre a parte inferior dos tubos, como ilustrado nas figuras 2, 3 e 4.
• Introduza o bico da mangueira (L) na abertura do compartimento de pó (M), colocando o botão de desengate do bico por cima e empurrando até à posição de bloqueio (Fig. 1). Para retirar o bico da mangueira, faça pressão sobre o botão de desengate, depois solte-o.
• A escova combinada (J) possui 2 posições (Fig. 5), o que lhe permite ainda limpar todas as superfícies de uma forma bastante fácil, bastando apenas alterar a posição da escova:

Posição: Escova para fora (a) para tapetes e alcatifas

Posição: Escova para dentro (b) para ladrilhos ou tacos (pisos lisos)

USO

• Verifique em primeiro lugar se os filtros estão instalados no aparelho, uma vez que a aspiração da sujidade sem os filtros pode danificar de forma irreparável o motor (consulte o parágrafo FILTROS para saber como são colocados e de que forma são usados).
• Quando o aparelho estiver montado, puxe a ficha da recolha automática do fio, mantendo o aparelho fixado, para obter a extensão necessária. A marca amarela indica ter desenrolado praticamente a totalidade do fio. A marca vermelha representa o limite máximo a não ultrapassar, sob o risco de deteriorar a recolha automática.
• Ligue o seu aparelho à tomada, depois coloque-o em funcionamento, apertando o pedal do interruptor LIGA/DESLIGA (D). A potência de aspiração pode ser regulada de forma electrónica com o recurso a este mesmo botão, bastando para o efeito rodá-lo para MAX para aumentar a potência ou para MIN para a reduzir. As potências fracas podem ser usadas para os cortinados, as superfícies frágeis e móveis estofados, enquanto que as potências maiores podem ser usadas para tapetes e pisos.
• Quando usar a escova combinada, faça movimentos de vai-e-vem no sentido longitudinal (os movimentos laterais devem ser evitados, uma vez que as rodinhas não são orientáveis) e de forma mais ou menos rápida, conforme a superfície a aspirar; se não for suficiente, repita a operação, mas mantendo sempre a base em contacto com a superfície a aspirar. Para limpar debaixo de um móvel baixo, mantendo a pega (G), rode um quarto de volta a articulação da escova, o que corresponde à sua altura mínima, mantendo sempre a base da escova em contacto com o chão.
• É fornecido um acessório suplementar tipo 2-em-1 (figura 6) para limpar as superfícies inacessíveis (bico estreito) ou para limpar as superfícies frágeis, como móveis ou cortinados (escova de pelos compridos). Este acessório é articulado para poder passar de uma função à outra e tanto pode ser montado no bico como na ponta dos tubos.
• Depois de cada uso do seu aparelho, aconselhamos a esvaziar o compartimento de pó para evitar maus odores ou a proliferação de mofo quando a sujidade estiver ligeiramente húmida, assim como para garantir a próxima utilização nas condições ideais. Para tanto, aperte o botão de abertura (B), seguidamente retire o compartimento de pó (figura 7). Em seguida, despeje o conteúdo num caixote de lixo, depois de ter retirado o filtro principal.

APÓS O USO

• Desligue o aparelho, apertando o pedal LIGA/DESLIGA.
• Retire a ficha do aspirador da tomada.

- Aperte o pedal da recolha automática para enrolar automaticamente o fio do aspirador. Se alguma parte do fio não entrar, puxe cerca de 50 cm para fora e em seguida aperte novamente o pedal.

FILTROS

Para ter acesso aos filtros situados no compartimento de pó, aperte o botão de abertura (B) e em seguida retire o compartimento de pó (figura 7). Por motivos práticos, é recomendável primeiramente retirar o bico da mangueira do aparelho.

O sistema de filtros compreende:

• Um filtro principal que retém a entrada das partículas e permite que fiquem alojadas no compartimento de pó. No que diz respeito à filtração, este filtro actua de forma idêntica ao saco de papel tradicional. Este filtro é composto por duas partes, a saber, um suporte rígido e um tecido fixado sobre uma junta de elastómero. Para trocar um filtro sujo, separe o suporte do tecido, retirando-o da junta de elastómero e coloque o filtro novo sobre o suporte, colocando depois a borda da junta.
• um filtro de protecção do motor que retém entrada das partículas maiores, no caso de esquecimento ou ruptura do filtro principal. Este filtro é uma segurança adicional para o motor, mas não pode em caso algum ser usado sozinho.
• Um filtro de exaustão situado na grelha de exaustão (E) que filtra as pequenas partículas rejeitadas pelo motor (principalmente, pó de carvão, o que lhe confere a cor negra).

Troca e limpeza dos filtros

A) Filtro principal

Quando notar uma diminuição acentuada do poder de aspiração, isso significa que o filtro do seu aspirador se encontra totalmente saturado e que deve ser trocado. A frequência da troca vai depender por sua vez da frequência com que o aparelho é usado, como também do tipo de sujidade que é aspirada. Por exemplo, pó fino como gesso ou cinzas rompem muito rapidamente os filtros, tanto os de papel como os de tecido. Para aumentar o intervalo entre as trocas, tanto pode retirar as partículas maiores presas no filtro (pelos de cão, por exemplo) como o despejar, dando leves pancadas, sobre um caixote de lixo. Nunca o escove nem o lave com água. Os filtros estão disponíveis no seu revendedor.

B) Filtro do motor

Teoricamente, este filtro não deve ser trocado, uma vez que o filtro principal retém a quase totalidade das partículas aspiradas, mas caso haja necessidade, ele pode ser limpo. Retire-o do seu alojamento e esfregue-o. Também o poderá lavar com água e detergente, mas enxague-o e deixe-o a secar completamente antes de o voltar a colocar no seu alojamento.

C) Filtro de exaustão

• O filtro do seu aspirador garante-lhe um ar perfeitamente apropriado para o uso do aparelho. Ele mantém-se eficaz durante cerca de 3 meses (este período pode variar em função das utilizações e recomendamos que o filtro seja examinado regularmente).
• Com o seu aparelho desligado da tomada, abra a grelha de saída que contém o filtro, puxe-o pela lingueta, substitua-o e depois coloque a grelha novamente.

D) Compartimento de pós

Limpe o interior do compartimento com a ajuda de um pano macio ou de uma esponja levemente húmida, mas veja se ele se encontra totalmente seco antes de usar o aspirador novamente.

CONSELHOS PRÁTICOS

• Limpeza de escadas e degraus: tanto pode colocar o seu aspirador na posição vertical como empregar a alça fornecida com o aparelho para o colocar nas costas. Para a montagem, fixe os dois mosquetões nos orifícios situados na traseira do aspirador, passando a argola pelo bico da mangueira, antes de fixar esta última no compartimento de pó.
• Para ganhar espaço e facilitar a sua colocação, foi previsto um local no aspirador para receber o tubo da escova combinada. Assim, coloque o seu aspirador na vertical e deslize o cano da escova no local previsto para o efeito. Desta forma, terá a mangueira, os tubos e a escova combinada fixados ao seu aspirador na posição vertical.
• Na posição horizontal, o seu aspirador também possui atrás um local que lhe permite colocar o conjunto da escova, tubos e a mangueira durante o uso na posição de espera (para afastar um móvel, por exemplo).

Sempre que observar uma falha de funcionamento (diminuição da potência, ruído anormal, paragem completa do aparelho), verifique primeiramente se existe alguma obstrução da aspiração no tubo ou na mangueira e, em caso negativo, leve o seu aspirador a um centro autorizado para assistência técnica.
