MANUAL DE USUARIO XD900DG NEW POL

Manual de uso y manutención

LAVASTOVIGLIE

1 ANTES DE USAR EL APARATO

1.1 INSTRUCCIONES DE SEGURIDAD

Utilización según las normas

• El lavavajillas tiene que utilizarse solamente para lavar vajillas domésticas. Siempre que el aparato se utilice para otros fines o de manera equivocada, la empresa constructora rechaza toda responsabilidad por eventuales daños.
• Por motivo de seguridad, no se autoriza la realización de transformaciones o modificaciones al lavavajillas.
• Antes de conectar el aparato a la corriente eléctrica, asegúrense de que los datos de la tensión y de la corriente indicados en la placa de los datos correspondan a los del sitio en el que se va a instalar.
• La instalación del mismo, tiene que realizarla un personal especializado.

Operaciones preliminares que hay que realizar antes de la primera puesta en marcha del lavavajillas

- Controlen el lavavajillas para que no existan eventuales daños causados por el transporte. En ningún caso instalen un aparato dañado. En caso de daños, diríjanse a la persona que les vendió el aparato.

Para la seguridad de los niños

• No permitan que los niños jueguen con el aparato.
• Los detergentes pueden causar daños irreparables a los ojos, a la boca y a la garganta. Por lo tanto, conserven los detergentes fuera del alcance de los niños.
• El agua del lavavajillas no es potable. Si quedan residuos de detergente en el aparato, puede ocasionar una situación de peligro para los niños, mantener los lejos del lavavajillas cuando este abierto.

Para el funcionamiento de todos los días

• No pongan en marcha nunca el lavavajillas si el cable de la corriente o los tubos de carga y de descarga del agua están estropeados o si el cuadro de mandos, la superficie de trabajo o la base del mismo están muy deteriorados.
• En caso de avería, cierren, en primer lugar, el grifo del agua, apaguen después el aparato y desconecten el enchufe de la corriente. En las conexiones fijas, desconecten el eventual interruptor de servicio o quiten el fusible (o los fusibles).
• Para desconectar el enchufe de la corriente, cojan el enchufe por el cuerpo y nunca por el cable.
• Las reparaciones del lavavajillas tienen que realizarlas solamente personal especializado. Reparaciones inapropiadas pueden poner en grave peligro a la persona que lo usa. En caso de reparaciones, por lo tanto, diríjanse a nuestro servicio técnico de asistencia al cliente o al propio revendedor especializado.
• La sustitución del cable de alimentación debe ser efectuada solo por el personal de la asistencia técnica.
• En caso de deterioro de los tubos, para la conexión del aparato, éstos tienen que cambiarse con tubos originales.
• No introduzcan en el lavavajillas sustancias solventes que puedan provocar una explosión.
• No se sienten ni se apoyen en la puerta abierta: el aparato puede volcar.
• Antes de introducir la sal especial, el detergente y el abrillantador, asegúrense de que el productor de estas sustancias recomienda el uso de los mismos para el lavavajillas de uso doméstico.
• Cierren siempre el grifo del agua si el lavavajillas no se utiliza por bastante tiempo, por ejemplo, durante las vacaciones.

2 DESEMBALADO - DESTRUCCION

2.1 DESEMBALADO

Quiten del embalaje externo de plástico las esquinas de refuerzo y las bases de polesterol.

Abran la puerta y quiten los bloques de polesterol de los contenedores.

La recuperación y el reciclaje de los materiales de embalado ayudan a ahorrar materias primas y a que disminuya el volumen de residuos.

Entreguen el embalaje en las descargas para recuperar los materiales reciclables.

Cuando el aparato se haya estropeado y esté definitivamente roto, hagan que sea inutilizable antes de destruirlo.

ADVERTENCIA! Algunos materiales del embalaje (por ejemplo. Las bolsas de plástico, el polesterol &) pueden representar una fuente de peligro para los niños, por lo tanto, hay que tener este material fuera del alcance de los mismos.

2.2 ELIMINACION DEL APARATO DESHECHADO

Al final de la vida funcional del aparato, éste tiene que ser eliminado por empresas especializadas, respetando la normativa vigente.

De esta manera, con la eliminación de un viejo aparato se puede realizar la recuperación diferenciada de los materiales sintéticos destinados al reciclaje, en el pleno respeto del ambiente.

3 INDICACIONES GENERALES

3.1 LAVAR DE MANERA ECONOMICA Y ECOLOGICA

• No laven la vajilla antes en agua corriente.
• Utilicen el lavavajillas siempre lleno, ya que solamente de esta forma, se puede realizar un lavado económico y que respete el ambiente.
• Seleccionen siempre un programa de lavado que corresponda al tipo de vajillas y al grado de suciedad.
• Eviten absolutamente utilizar más detergente, sal especial y abrillantador del que corresponda. Tengan cuidado y pongan las dosis recomendada en las instrucciones para el uso y en las indicaciones de la casa productora de tales sustancias.
• Comprueben que la instalación del suavizador del agua esté regulado correctamente.

3.2 OBJETOS QUE NO SE PUEDEN LAVAR EN EL LAVAVAJILLAS

No se pueden lavar en el lavavajillas:

• tablas o pequeñas bandejas de madera,
• objetos de material plástico que no resista al calor,
• cristal de plomo,
• objetos de estaño o de cobre o de bronce,
• vajillas o cubiertos con partes pegadas,
• cubiertos antiguos, cuya cola sea sensible al calor,
• objetos de acero que se oxiden fácilmente,

- cubiertos con mangos de madera, cuerno, porcelana o madreperla.

En el momento de la compra de vajillas, vasos y cubiertos, asegúrense de que se puedan lavar en el lavavajillas.

4 DESCRIPCIÓN DEL APARATO

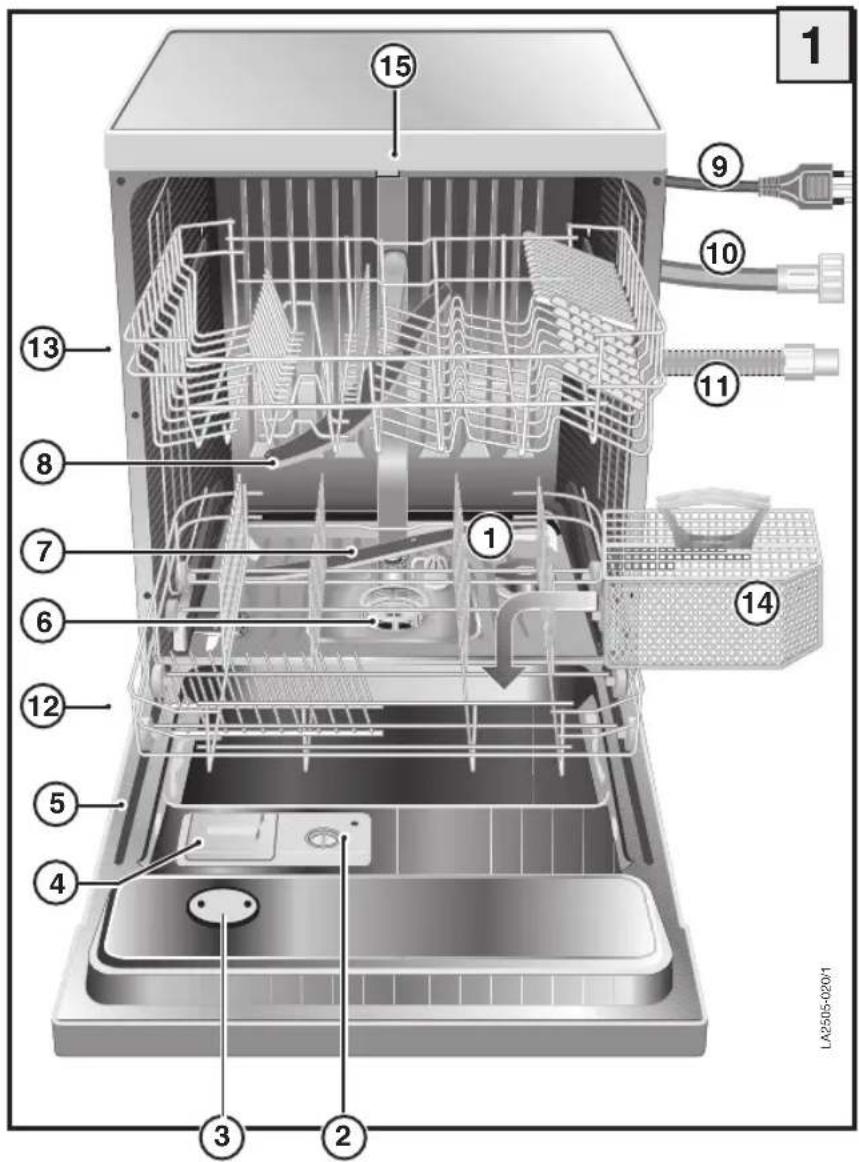

4.1 VISTA GENERAL

1) Depósito para la sal
2) Depósito para el abrillantador
3) Ventilador de secado (si está previsto)
4) Contenedor para el detergente

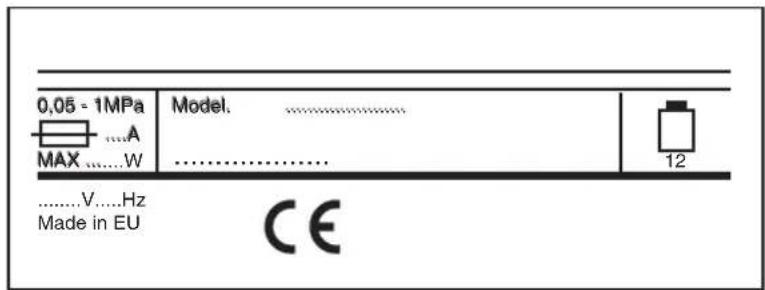

5) Placa de datos
6) Filtros
7) Hélice inferior
8) Hélice superior
9) Cable de alimentación eléctrica
10) Tubo de alimentación del agua
11) Tubo de desagüe
12) Contenedor inferior
13) Contenedor superior
14) Contenedor de los cubiertos
15) Gancho de cierre de la puerta

Capacidad ( según datos stándard ) : 12 presión en la instalación hidráulica presión mínima: 0,05 MPa presión máxima: 1 MPa

ATENCION: las características eléctricas se indican en la placa de datos.

0,05 - 1MPa MAX ....A Model. ...... .......... 12 .....V.....Hz Made in EU CE

5 INSTALACION

5.1 NEWEADOD

2 P LA2505-030

2.1 M

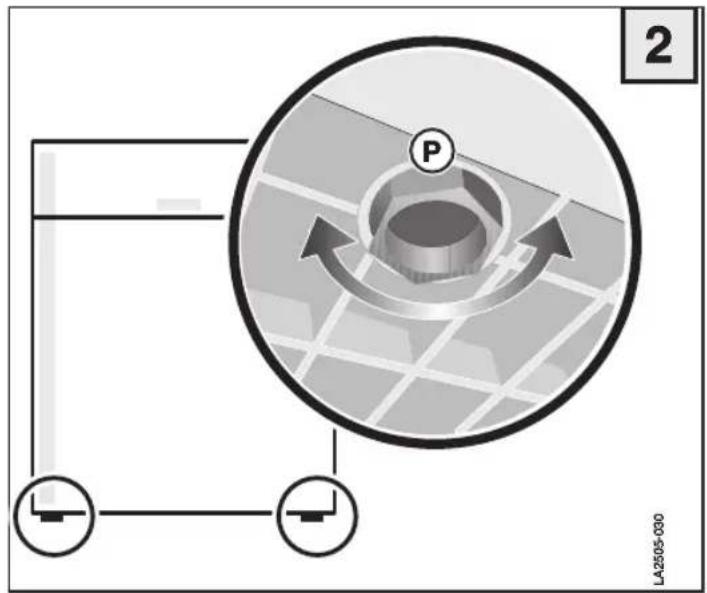

Una vez colocado el aparato en el sitio en el que se va a instalar. Si es necesario muevan las patitas P atornillándolas o desatornillándolas para regular la altura de la máquina y nivelarla.

Un buen nivelado asegura el correcto funcionamiento del lavavajillas.

Error máx=2 grados

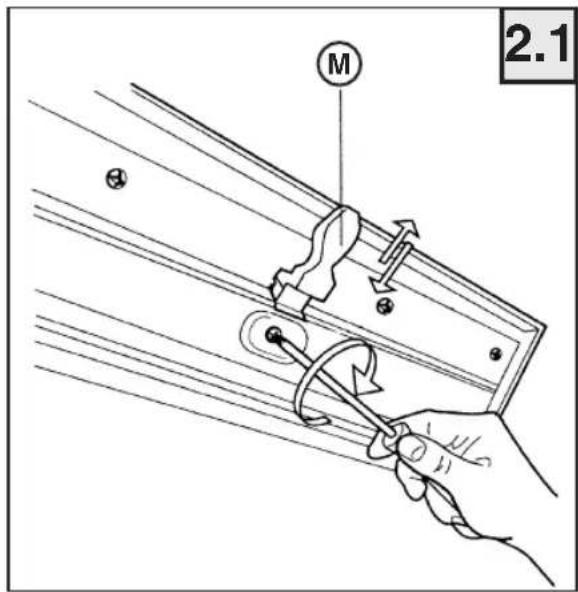

Después de que se niveló la máquina, regulen además el gancho de cierre colocado en la puerta, de modo que ésta se pueda cerrar perfectamente.

Para regular el cierre (Fig. 2.1 «M») procedere así: girar el tornillo hasta regular el gatillo logrando el perfecto cierre de la puerta.

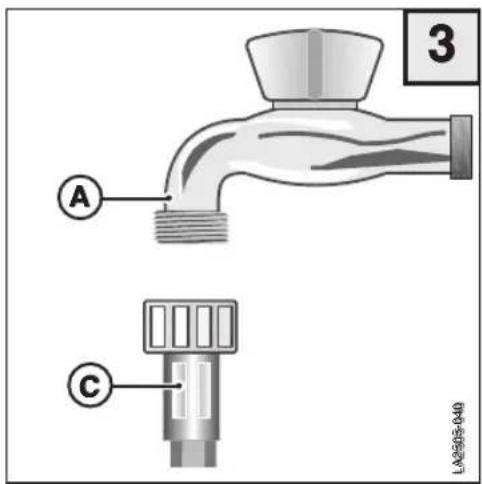

5.2 CONEXION HIDRAULICA

El tubo de entrada del agua C, que se entrega con la máquina, permite la conexión del mismo a un grifo con una juntura de 3/4".

Durante el montaje del mismo, hay que seguir las siguientes instrucciones:

• enrosquen el tubo C al grifo del agua fría A.
• si la conexión se realiza a tubos nuevos o que no se usan desde hace tiempo, se aconseja que dejen correr el agua antes de conectar el tubo de entrada de la misma, de tal manera que se eliminen los depósitos de óxido y de suciedad;
• asegúrense de que la presión de la instalación hidráulica esté dentro de los valores límites indicados en los datos técnicos.
  El lavavajillas puede conectarse a la cañería del agua fría pero no a la del agua caliente.

A C 3 LA205-048

5.3 COMIEXIONPARAEEIDESAGUELLXXWOD

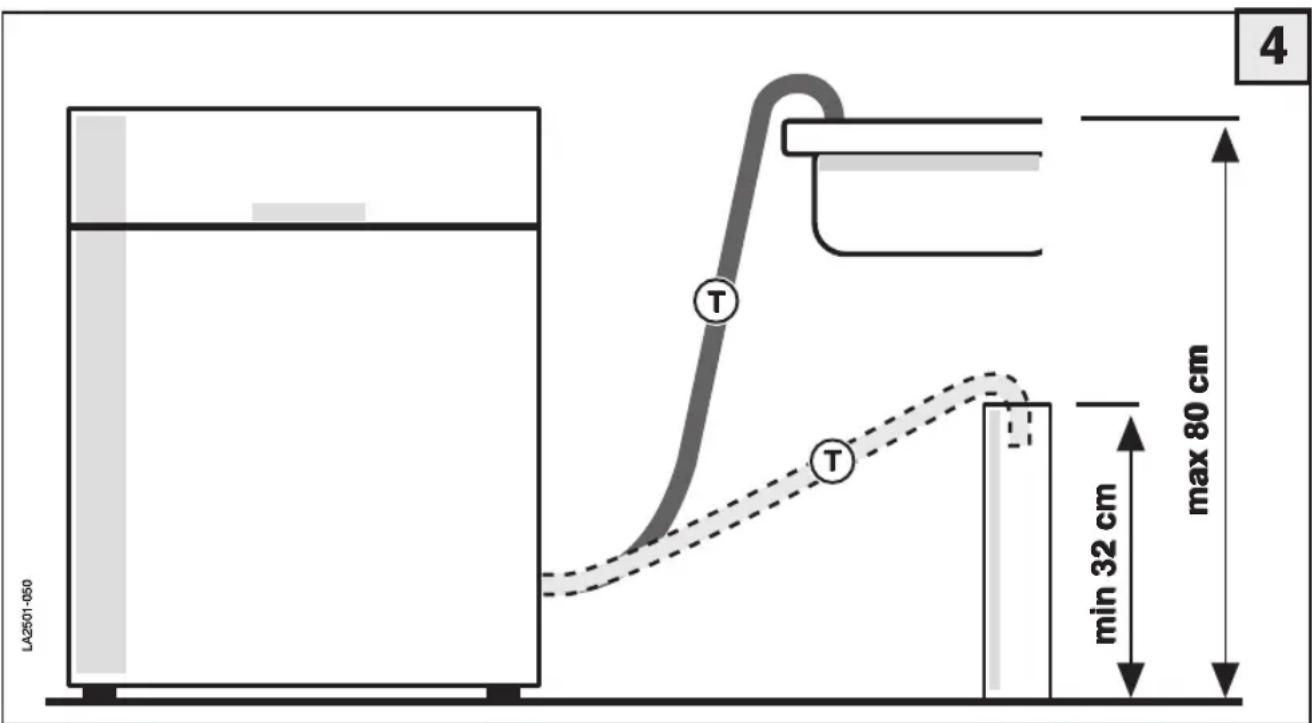

El tubo del desague T, que se entrega con la máquina, se engancha por la parte extrema curva al borde de un fregadero o en un tubo de desagüe.

Conviene realizar un sifón antiolores.

Durante el montaje hay que observar las siguientes precauciones:

• No doblen el tubo del desagüe para no causarle roturas;
• Hay que colocar la extremidad del tubo en relación con la superficie de apoyo del lavavajillas (fig. 4) a una altura comprendida entre 32 cm. y 80 cm.
• En ningún caso la extremidad del tubo tiene que estar dentro del agua;
• Una eventual prolongación del tubo de desagüe no debe superar la longitud de 1 metro, tiene que tener el mismo diámetro interior y, además, la altura máxima en la que se puede colocar el extremo libre tiene que reducirse de 80 cm. a 50 cm.;
• En el caso del tubo de desagüe, el diámetro interior no puede ser inferior a 4 cm.

LA2501-050 T T min 32 cm max 80 cm 4

5.4 CONEXION ELECTRICA

La conexión eléctrica de la máquina tiene que realizarse únicamente mediante un enchufe con toma de tierra instalada respetando la normativa y siguiendo las instrucciones. La conexión tiene que respetar las normas legales en vigory las normas suplementarias de la empresa eléctrica competente.

La indicación de la tensión tiene que corresponder a la tensión de la red del lugar en el que se instala el aparato.

Para la dimensión del enchufe de corriente, hagan referencia a la placa de datos.

6.1 OPERACIONES PRELIMINARY BESS

Antes de la puesta en marcha de la máquina, asegúrense de que el enchufe del cable de alimentación esté conectado al enchufe de la corriente, que el tubo de entrada del agua esté conectado al grifo, que el grifo esté abierto y que el tubo de desagüe haya sido conectado según las instrucciones.

Apertura de la puerta

Tiren hacia adelante de la manilla: la puerta se abre fácilmente. Si tal operación se realiza mientras la máquina está funcionando, un dispositivo de seguridad apaga el lavavajillas.

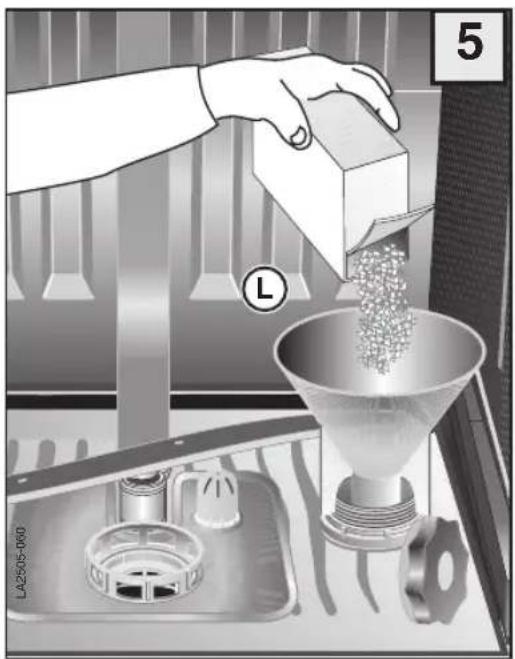

Introducción de la sal especial

• Abran la compuerta y extraigan el contenedor inferior.
• Desenrosquen la tapa del depósito de la sal dándole vueltas en sentido antihorario.
  Sólo para la primera puesta en marcha: Introduzcan, aproximadamente, 1/2 litro de agua en el depósito de la sal.
• Metan la sal especial mediante el embudo L en el correspondiente contenedor (aproximadamente 1,0 - 1,5 kg).
• Limpien la apertura del depósito de los eventuales restos de sal.

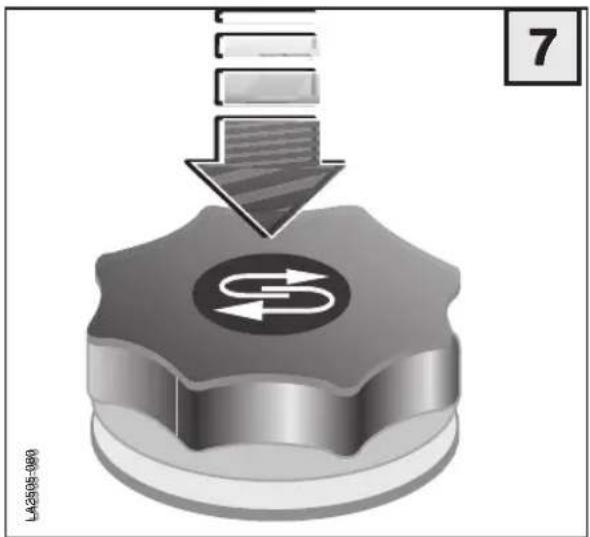

• Enrosquen de nuevo el tapón del depósito, dándole vueltas en sentido horario.
• Si inmediatamente después de la introducción de la sal no se puede lavar la vajilla, pongan en marcha el programma REMO-JO, para que el agua y los granitos de sal que salgan del depósito se disuelvan y desaparezcan.
• EL aparato de decalcificación incluye un indicador eléctrico para señalar la cantidad de sal.
  Cuando es necesario agregar la sal regeneradora, se enciende un indicador en el panel frontal (fig. 18, ⑥) de vuestra lavavajilla.

Regulación de la instalación del suavizador del agua

Para lavar se aconseja usar agua dulce (es decir, pobre de cal), para evitar que se formen depósitos en las vajillas y en el mismo lavavajillas.

Para conocer el grado de dureza del agua, diríjanse a la oficinas del ayuntamiento o utilicen un kit comercial de toma y análisis de muestras de agua.

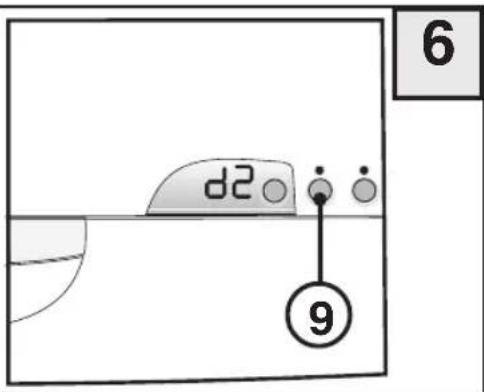

Para acceder a la planificación de regeneración optimal es necesario tener apretada la tecla DELAY 9 (fig.6) al encendido de la máquina, en seguida viene visualizada la actual planificación (es.d5), para modificarla (dentro de 5 segundos) apretar la misma tecla hasta seleccionar la regeneración deseada (vea recuadro).

Espere unos 6 segundos, sin modificar la elección, el sonido del buzzer confirmará la lectura del nuevo nivel, en el Display aparecerá la solicitud seleccione programa.

Utilicen solamente sal especial para lavavajillas; otros tipos de sale (por ejemplo sal de cocina) contienen a menudo sustancias insolubles en agua y que Pueden obstaculizar el suavizador del agua, haciéndolo inutilizable.

d2 ⑨ 6

Niveles de regeneración

Posición del regulador	Grados franceses °fH	Grados alemanes °dH
d1	<15	<8,4
d2	>15 <25	>8,4 <14
d3	>25 <40	>14 <22,4
d4	>40 <60	>22,4 <33,6
d5	>60 <80	>33,6 <44,8
d6	>80 <90	>44,8 <50,4
	>=mayor/<=menor

Introducción del abrillantador

El abrillantador que se añade automáticamente durante la última fase del lavado, garantiza un rápido secado de la vajilla y evita la formación de manchas y de sedimentos de cal en las mismas.

Señales de control para la introducción de la sal (si está previsto).

La señal verde situada bajo la tapa, indica que hay todavía suficiente sal especial en el depósito. Si la señal verde no se ve, significa que es necesario introducir más sal especial.

8 T S LA450-5052

Utilicen solamente abrillantadores específicos para lavavajillas, otros productos no producen el efecto deseado.

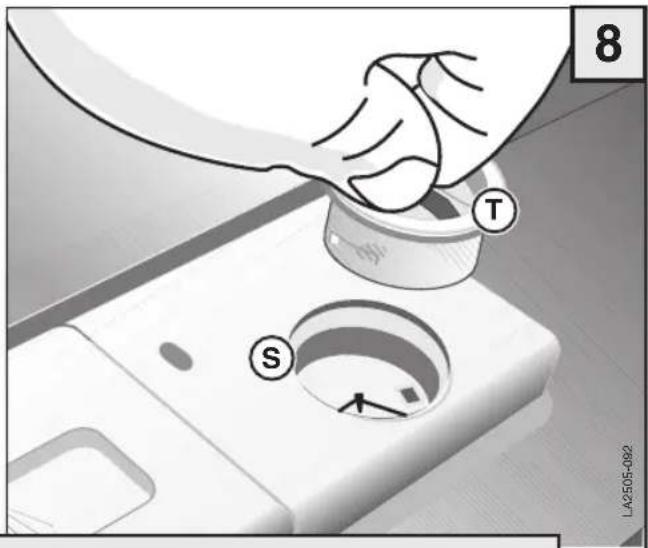

El depósito del abrillantador S está colocado en la parte interna de la puerta del lavavajillas.

• Den la vuelta al tapón T del depósito, 1/4 de vuelta en sentido antihorario para sacarlo.
• Introduzcan el abrillantador hasta llegar a la línea de puntos.

Cantidad máxima, unos 140 ml., aproximadamente.

• Coloquen nuevamente el tapón.
- Limpien el posible abrillantador que haya salido fuera con un paño, sino, durante el aclarado, se forma demasiada espuma.

Señales de control para la introducción del abrillantador.

• Eléctrico (fig. 18 - 18.1)

El aparato tiene un indicador del nivel del abri- llantador. Cuando se ilumina es necesario agre- gar el aditivo.

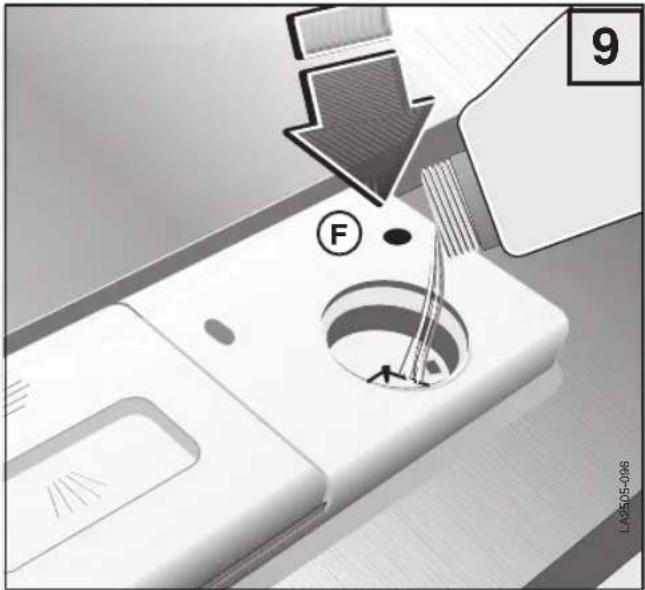

- Mecánico (fig.9)

Hay que poner el abrillantador cuando el indicador del depósito F, es de color claro (●). Cuando el depósito está lleno, el indicador es de color oscuro.

9 F LA2505-096

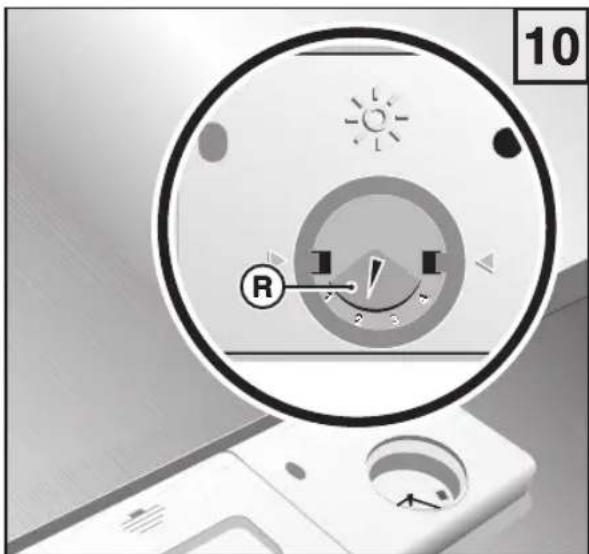

Regulación de la dosificación del abrillantador

La regulación R de la dosificación está situada en la apertura de carga del contenedor del abrillantador.

Se acciona mediante un destornillador y se regula de 1 a 4, números que corresponden al añadido del abrillantador de 1 a 4 ml. En la fábrica se memoriza el número 2 (2 ml).

El contenedor del abrillantador completamente lle- no es suficiente para unos 50 programas de lava- do, aproximadamente.

Hay que realizar un cambio en la cantidad de la dosis si el resultado de la dosificación no es el deseado.

- Limpien siempre el abrillantador que haya podido caer fuera del contenedor con un paño.

Es importante controlar periódicamente el nivel del abrillantador, posiblemente cada 31 ciclos de lavado.

Introducción del detergente

¡IMPORTANTE! No utilicen en el lavavajillas detergente para lavar a mano los platos! Estos producen mucha espuma, además, en el lavavajillas no lavan bien y hasta pueden poner en peligro el funcionamiento del mismo.

Utilicen solamente detergentes específicos para el lavavajillas de uso doméstico.

Conserven los paquetes de detergente bien cerrados y en un sitio seco.

Sólo con el programa de remojo, no es necesario usar el detergente. Durante el programa el detergente sale automáticamente del contenedor.

La cantidad de detergente aconsejada es de 25 g.

La eficacia de los distintos detergentes puede ser diferente. Tengan cuidado con las dosis aconsejadas por las correspondientes casas productoras.

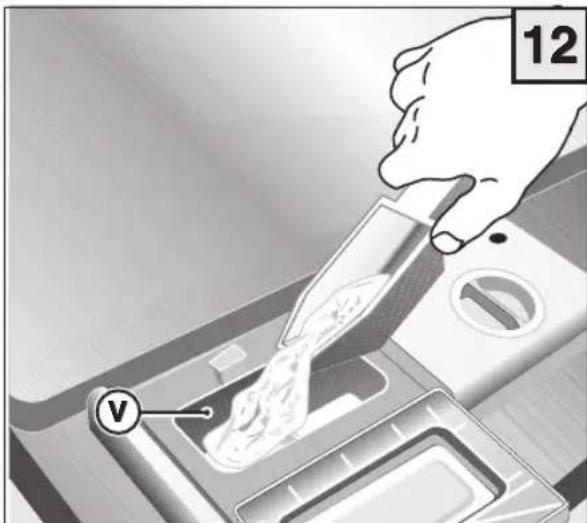

El contenedor para el detergente está colocado en el lado interno de la puerta.

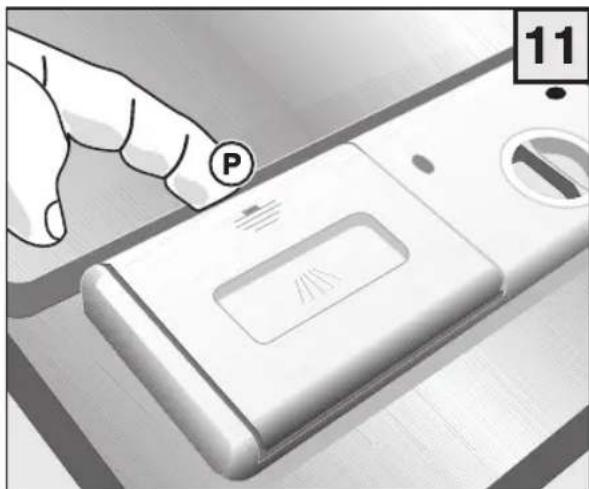

En el caso de que la tapa esté cerrada:

- Pulsen hacia adelante la palanca de cierre P. La tapa se abre inmediatamente.

- Metan el detergente en el contenedor V.

- Para cerrar la tapa, aprieten hasta que se sienta el cierre.

Cuando la vajilla está muy sucia, se puede poner el detergente en el hueco Q de la tapa; llénenlo hasta el borde, pues el detergente es ya activo en la fase de enjabonado.

10 R

LA2505-094

P 11

LA2505-090

12 V

LA2505-100

Cómo cargar y disponer la vajilla

Dos cestas permiten cargar los distintos tipos de vajillas.

• Quiten de la vajilla los restos más grandes de comida para evitar una obstrucción del filtro y la salida de malos olores.
• Si las sartenes y las tarteras contienen residos de comida muy pegados (fritos o asados), sumérjanlas en un baño de agua antes de meterlas en el lavavajillas.

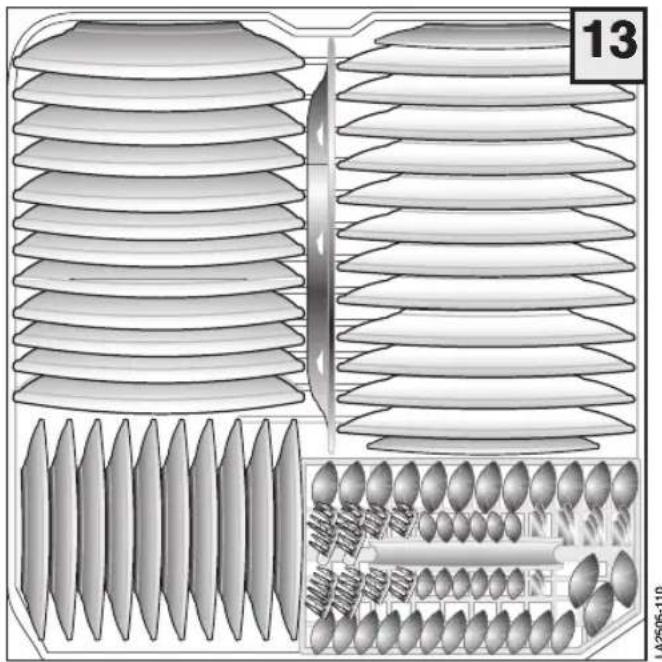

Uso del contenedor inferior

El contenedor inferior está preparado para contener la vajilla que se lava con dificultad y el contenedor para los cubiertos.

En el contenedor inferior se colocan los platos llanos, hondos, sartenes, soperas, tapas y bandejas de servir.

Los platos llanos y hondos se deben colocar teniendo en cuenta que entre cada plato tiene que quedar un espacio intermedio.

Su posición tiene que ser siempre vertical de manera que el agua pueda pasar libremente entre ellos.

Tarteras y sartenes se colocarán con la apertura para abajo. Son posibles todas las combinaciones y la posibilidad de carga es infinita, pero hay que tener en cuenta que las vajillas, las tarteras y las sartenes se deben colocar de tal manera que todas las superficies sucias estén expuestas al chorro de agua y que el agua pueda pasar entre ellas libremente.

Para obener los mejores resultados de lavado, los cubiertos se colocarán con los mangos hacia abajo. Cucharas, tenedores y cuchillos se colocarán en los espacios correspondientes de la parrilla del contenedor de los cubiertos.

ATENCIÓN:

Cubiertos particularmente largos y en el caso específico “cuchillos largos”, no se colocan con las puntas hacia arriba sino que van puestos en posición horizontal en el cesto superior o se lavan a mano.

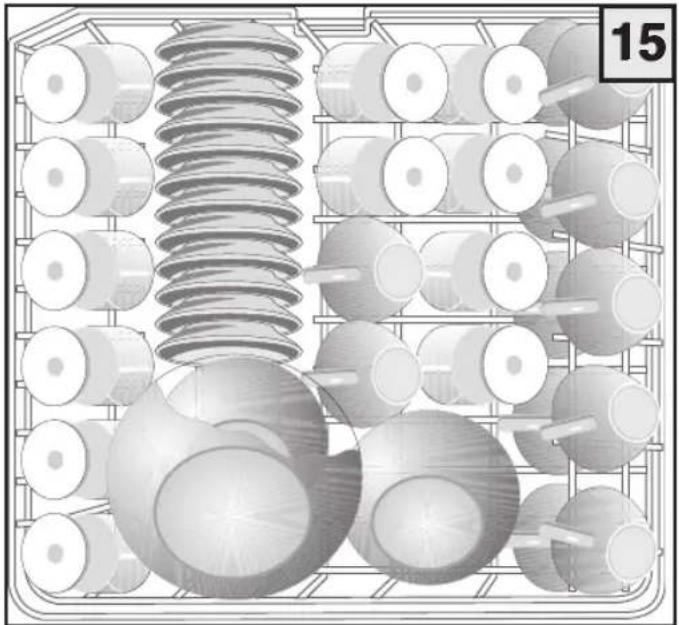

El uso del contenedor superior

El contenedor superior, completamente extraíble, sirve para colocar la vajilla pequeña y mediana, como vasos, platos, tacitas de té y de café, ensaladeras bajas, tarteras y sartenes bajas no muy sucias. Los platos para postre se colocan siempre verticalmente; vasos, tazas, tarteras y sartenes, con la apertura para abajo. La vajilla ligera tiene que colocarse entre sostenes, de manera que no la golpee el chorro de agua.

El mejor resultado del lavado se alcanza cuando se encuentra la colocación ideal para toda la vajilla en el contenedor. A partir de este momento el proceso de lavado puede desarrollarse en toda su eficacia.

A causa de la temperatura elevada del agua de lavado y de las reacciones químicas del detergente usado, se aconseja evitar objetos de cobre o bronce, vajillas de aluminio anodizado, cubiertos con mango de madera o cuerno, porcelanas delicadas, vajillas de cristal y plástico que no sean resistentes al calor.

En el caso de vajillas de porcelana decorada, se aconseja realizar una prueba de lavado en una única pieza para comprobar que la decoración no se modifica o se daña.

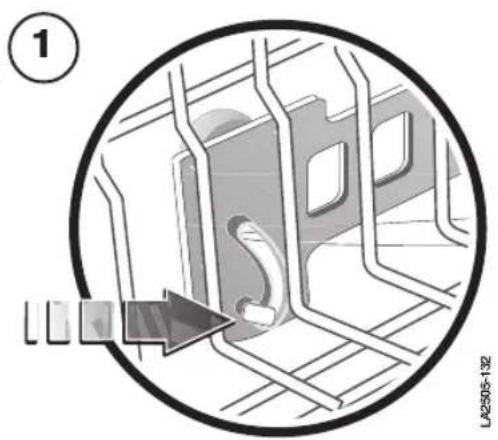

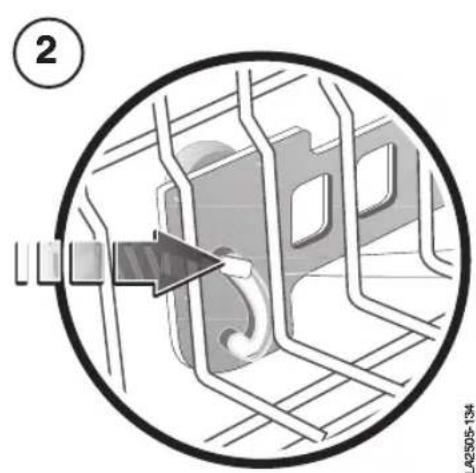

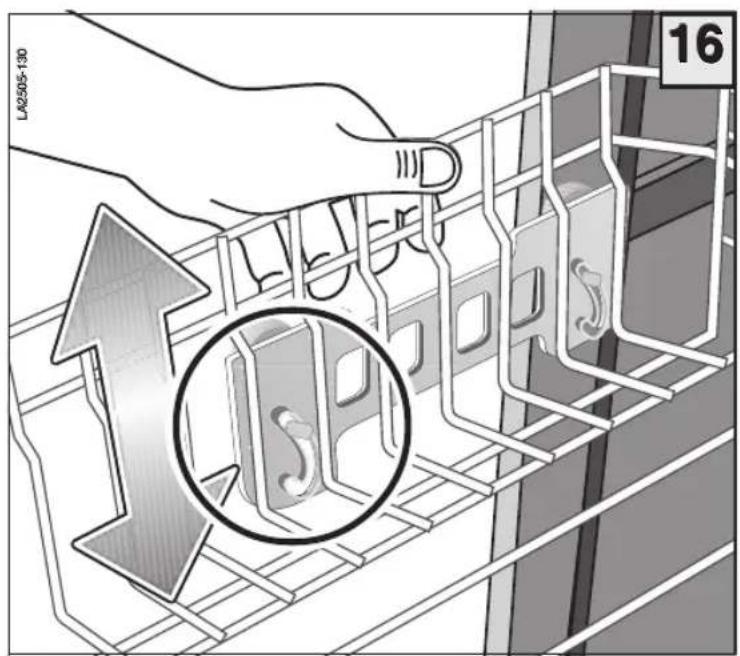

Regulación en altura del contenedor superior

Moviendo la manilla lateral (solamente hacia el lado izquierdo) se puede regular el contenedor en altura e inclinación.

1 Regulación de la posición horizontal,
2 Regulación de la posición inclinada.

LA2505-130 16

① LA2505-132

② LA2505-134

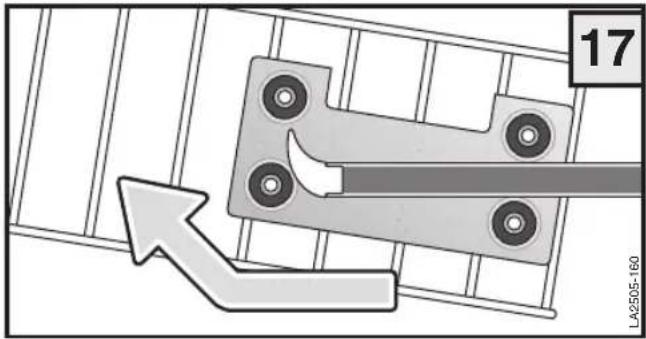

Extracción del contenedor superior

El contenedor superior puede sacarse a través de las guías, como se representa en la figura.

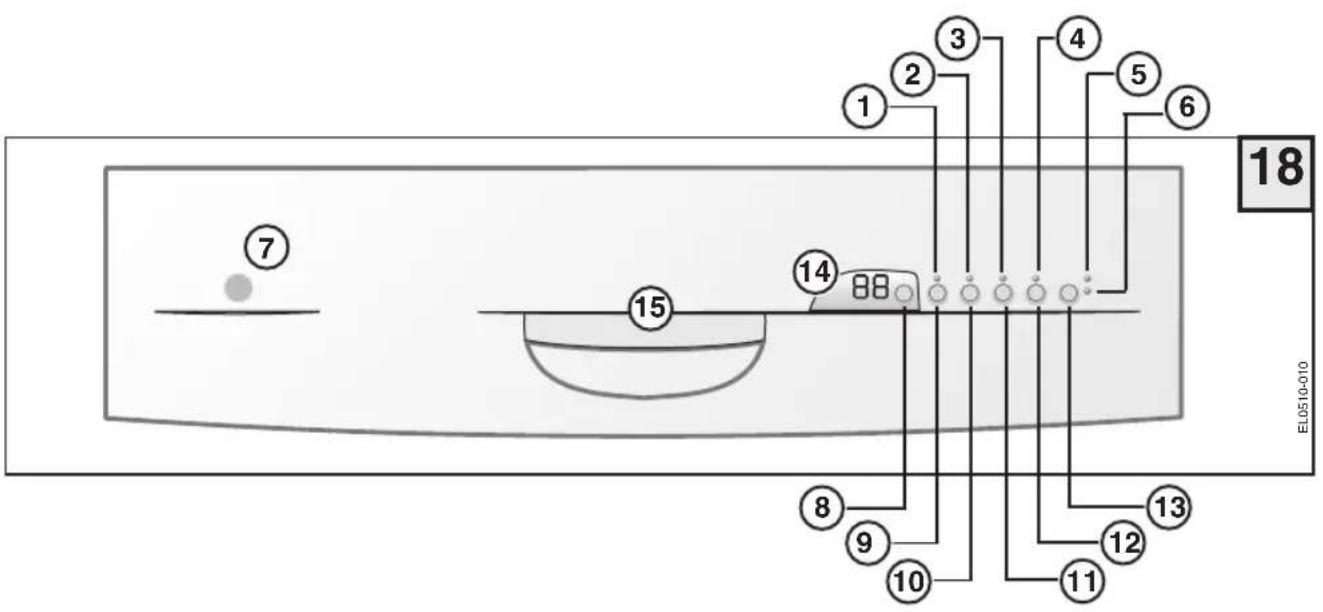

Descripción de los elementos de mando e indicaciones

17 LA2505-160

Led de indicación

1) Indicación retraso de arranque (Delay)
2) Indicación carga media
3) Indicación exclusión prelavado
4) Indicación secado
5) Indicación falta sal
6) Indicación falta abrillantador

Teclas de mando

7) Encendido/apagado
8) Selección programas
9) Selección retraso arranque (Delay)
10) Selección media carga

11) Selección exclusión prelavado
12) Selección secado
13) Start/stop/pausa programa
14) Display multifunción
15) Manilla abertura puerta

18 EL0510-010

Puesta en marcha

Después de haber controlado la cantidad de sal de regeneración y de abrillantador, abran completamente el grifo del agua, coloquen la vajilla en los contenedores, echen el detergente en su contenedor y el detergente para el prelavado (si es necesario) y cierren la puerta frontal.

Sigan realizando las siguientes fases:

- Accione la tecla "encendido-apagado" ⑦. Se ilumina el display ⑭.

Selección de programa

- Seleccione el programa deseado mediante la tetecla ⑧ (selección programas).

- Apriete la tecla start/pausa programa ⑬, después del señal acústico que indica inicio programa; la máquina efectúa automáticamente la fase de lavado.

Nota: En el display se visualiza la duración planificada.

Se aconseja no abrir el lavavajillas durante el ciclo de lavado.

Opciones

(n.b. las varias opciones deben ser seleccionadas antes de activar el ciclo de lavado)

- Retraso de arranque (Delay) ⑨; las planificaciones de retraso (de 1h a 16h) se visualizan en el Display y al mismo tiempo el led correspondiente inicia a parpadear por toda la duración del retraso planificado. Para tener confirmación de la opción planificada, en el Display debe aparecer el número del programa preseleccionado.

- Media carga (10): seleccionando las modalidades de lavado a través de esta tecla, el Display lleva las siguientes indicaciones ( ^- =lavado tambor superior, _ =lavado tambor inferior), el led correspondiente se ilumina. Para tener la confirmación de la opción planificada, en el Display debe aparecer el número programa preseleccionado.

- preseleccionado. - Exclusión prelavado ⑪; esta opción está habilitada sólo en los programas dotados de prelavado.

Apretando la tecla, se ilumina el led correspondiente.

Para tener la confirmación de la opción planificada, en el Display debe aparecer el número programa preseleccionado.

- Secado ⑫ ; esta opción es efectuada automáticamente en los programas donde está previsto (vea recuadro programas). Para variar la planificación del secado, se debe apretar la tecla secado ⑫ antes del arranque del programa; en el Display se visualizará como sigue:

A0 = no seca - A1 = Secado 20' - A2 = Secado 35' - A3 = Secado 45' el led correspondiente en el panel de mandos se ilumina.

Para tener la confirmación de la opción planificada, en el Display debe aparecer el número programa preseleccionado.

- Nota: En los modelos en los que no está previsto el ventilador de secado, tal opción debe ser considerada como un tiempo de espera de fin de ciclo.

- Descripción tecla Start/stop/pausa (13)

- Efectúa el arranque de programas de lavado (el sonido del buzzer confirma el arranque 7 del programa).

- Cuando se enciende la máquina con el pulsador Marcha/Paro (ON/OFF), el display indica el número del último programa realizado. En caso que el programa realizado precedentemente no haya terminado, el display centelleará el número de este programa. Para reanudar el programa, es suficiente con pulsar el pulsador "START" 13 , automáticamente aparecerá en el display el tiempo que falta para finalizar el ciclo. (Esta situación se verifica cada vez que se abre la máquina, cuando está realizando un programa)

- Si se presiona durante el lavado por un tiempo inferior a 5", la máquina se pondrá en pausa y en el Display centelleará el número del programa seleccionado (en este momento, podrá colocar o extraer la vajilla). Para reanudar el programa de lavado, cierre la puerta y vuelva a presionar el pulsador 13.

- Planificaciones equivocadas de los programas (cambio programa)

- Reposicionar mediante la tecla Start/stop/pausa 13, tener apretado hasta que el buzzer no pare de sonar (serie de 'beep').

- Repita la operación "selección programa".

Nota: Si el programa está iniciado y ha superado la fase de carga de agua, en el Display aparece la sigla “CO”, a continuación la máquina descarga, luego del sonido prolongado del buzzer, y en el Display aparece la planificación del programa pre-seleccionado.

Ahora la máquina está lista para una nueva planificación.

- Nota: Una vez abierta la puerta, pulse siempre el pulsador Start ⑬ para volver a poner en marcha el lavavajillas.

- Activación/Desactivación de la señal acústica (buzzer)

b0 = Señal acústica DESACTIVADA

b1 = Señal acústica ACTIVADA

Para acceder a la configuración de la SEÑAL ACÚSTICA (BUZZER), mantenga presionado el pulsador PROGRAMA 8 en el momento de encender la máquina. En el Display aparecerá visualizada la configuración actual «b1». Para modificarla, presione el mismo pulsador hasta seleccionar el estado del la Señal Acústica deseado. Espere unos 6 segundos, sin modificar la elección, a continuación el sonido del BUZZER confirmará la memorización.

- Fin de ciclo

Una vez acabado el tiempo de lavado, en el Display ⑭ el número del programa queda encendido fijo; si centellea espere el fin del lavado.

- Verificación de las funciones

Durante las fases de lavado, se pueden visualizar las distintas funciones del siguiente modo :

Presionando el pulsador selección de programas ⑧, en el Display aparecerá visualizado el número del programa preseleccionado;

Presionando el pulsador media carga ⑩, en el Display aparecerá visualizada la zona de lavado superior o inferior;

Presionando el pulsador secado ⑫, en el Display aparecerá visualizado el nivel de secado.

Parada

Después del ciclo de lavado, el lavavajillas se para automáticamente el buzer produce un sonido prolongado para confirmar que el ciclo de lavado se ha terminado. Para apagarlo, pulsen el botón encendido/apagado ⑦. Después de cada ciclo de lavado, cierren del todo el grifo del agua para aislar el lavavajillas de la red de aprovisionamiento hídrico.

Cuadro de los programas de lavado

Programas	Número de programa	PULSADORES		DETERGENTE		Vajillas y tipo de sucio	Descripción de los programas	Duración* (1)
		Encendido Apagado 1		Pre-lavado	Lavado
Previo	P1	•				Tarteras y vajillas hasta el próximo ciclo de lavado	Lavado breve en frío de manera que no se peguen los restos de la comida a las vajillas.	11'
Intensivo 70°C	P2	•	•	•	•	Vajillas muy sucias (con excepción de partes delicadas)	1 Prelavado caliente - Lavado principal3 enjuagues (2 fríos - 1 caliente) - Secado.	2h
Normal 60°C (EN 50242)	P3	•	•	•	•	Vajillas mediamente sucia (con excepción de partes delicadas)	1 Prelavado frío - Lavado principal2 enjuagues (1 frío - 1 caliente) - Secado	2h 17'
Delicado 60°C	P4	•		•	•	Vajilla delicadas muy sucias	Lavado principal2 enjuagues (1 frío - 1 caliente) - Secado	1h 40'
Normal 40°C	P5	•	•	•	•	Vajilla normalmente sucia	1 Prelavado frío - Lavado principal2 enjuagues (1 frío - 1 caliente)	49'
Rápido 40°C	P6	•		•	•	Vajillas muy sucias	Lavado principal2 enjuagues (1 frío - 1 caliente)	39'
Biológico 60°C	P7	•		•	•	Tarteras y vajillas	Lavado principal3 enjuagues (2 fríos - 1 caliente) - Secado	1h 38'
Enérgico 70°C	P8	•	•	•	•	Tarteras y vajillas muy sucias	1 Prelavado caliente - Lavado principal3 enjuagues (2 fríos - 1 caliente) Secado.	2h 11'

(1) N.B. Duración indicativa de los tiempos de lavado incluida la duración del secado en los programas donde está previsto.
Tiempo de secado "configuración de los default en A2=35".
(*) En el programa P1 se puede habilitar la configuración de secado (véase párrafo opciones); de esta manera se obtiene un programa de aclarado caliente con secado (CALIENTAPLATOS) con las siguientes configuraciones: A1 lava a 65°C seca 20' - A2 lava a 60°C seca 35' - A3 lava a 50°C seca 45'.

7 MANTENIMIENTO

7.1 LIMPIEZA DE LOS ROCIADORES

Los rociadores se pueden sacar con facilidad para consentir la periódica limpieza de las toberas y para prevenir posibles obstrucciones.

Lávenlos con mucha atención bajo un chorro de agua y móntenlos nuevamente en el sitio que les corresponde.

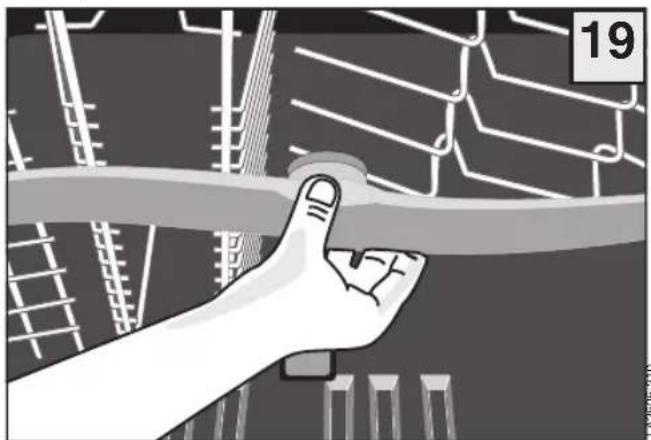

Para desmontar el rociador superior: Desenrosquen el soporte del rociador en sentido antihorario

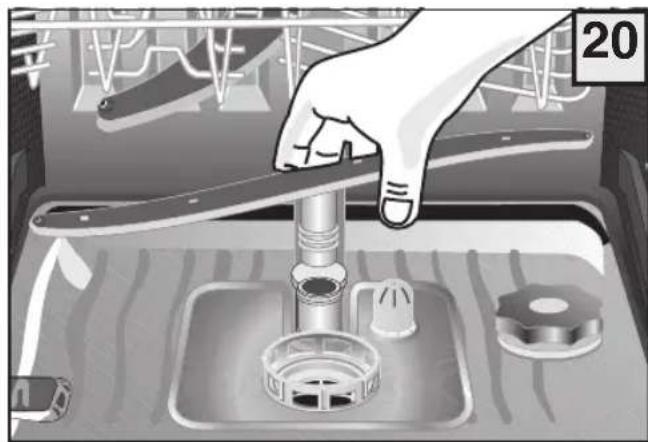

Para desmontar el rociador inferior: Tiren del rociador hacia arriba y sáquenlo.

7.2 LUMPEZZADDELOSFFITROSS

Después de cada lavado conviene inspeccionar el grupo de los filtros y limpiarlo de los eventuales depósitos actuando de la siguiente manera:

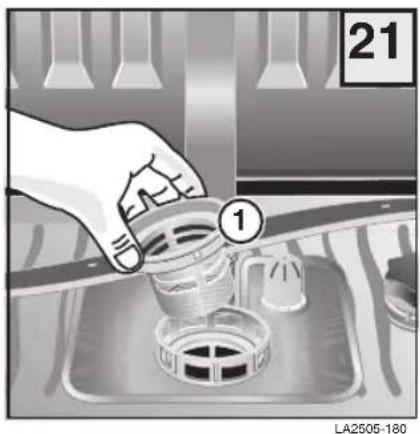

• Saquen el filtro central 1.

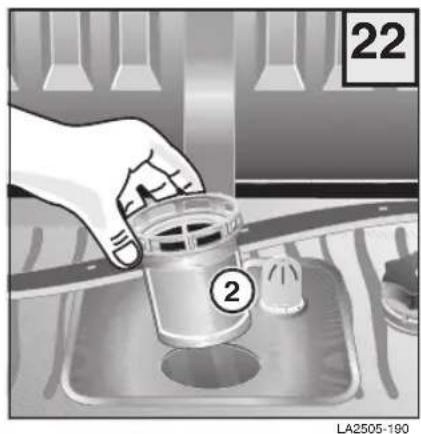

- Saquen el filtro externo con forma de cilindro 2.
- Quiten la rejilla móvil 3.

Todos los componentes deben limpiarse con agua corriente. Es indispensable que limpien con mucho cuidado los filtros ya que el lavavajillas no puede funcionar con los filtros obstruidos.

Les recomendamos que vuelvan a poner en su lugar los filtros limpios para evitar causar daños a la bomba de lavado.

21 1 LA2505-180

Las superficies de la máquina, de metal y de plástico, de la parte frontal, tienen que limpiarse periódicamente con un paño suave y húmedo. No usen nunca ácidos o detergentes abrasivos.

Qué hay que hacer cuando no se va a usar el lavavajillas por un amplio período de tiempo?

Si el lavavajillas no se usa durante un período amplio de tiempo, hay que proceder de la siguiente manera:

• Pongan en marcha dos programas de remojo.
• Quiten el enchufe de la corriente eléctrica.
• Desconecten el tubo de alimentación del agua.
• Dejen un poco abierta la puerta frontal para evitar la formación de mal olor.

7.4 TABLA MENSAJES DE ERROR

Error	Cuando se verifica	Controles a efectuar	Acciones a realizar
E1	Durante la toma del agua (el programa se para)	- Grifo cerrado- Filtro tubo de desagüe obstruido- Tubo de desagüe en el suelo- Tubo de desagüe roto- Tubo de alimentación de agua doblado- Presión de agua insuficiente	- Poner en marcha el lavavajillas- Verificar- Poner en marcha el lavavajillas- Llamar al servicio de asistencia autorizado- Poner en marcha el lavavajillas- Verificar si hay presión
E2	Fin de ciclo	- Repetir el ciclo de lavado	- Si se vuelve a presentar el mismo problema, llame enseguida al servicio de asistencia técnica autorizado y comunique el tipo de error
E4	Fin de ciclo	- Presión de agua insuficiente- La válvula cuentalitros no funciona	- Verificar si hay presión- Llamar al servicio de asistencia autorizado
E5	Fin de ciclo	- Tubo de desagüe doblado- El sifón está obstruido- Bomba de desagüe bloqueada	- Verificar- Verificar- Llamar al servicio de asistencia autorizado
E6	Fin de ciclo	- Rejilla filtro atascada- Olla volcada	- Limpiar la rejilla del filtro- Verificar a fin de ciclo, colocar correctamente las ollas en el próximo lavado
E7	Fin de ciclo	- Repetir el ciclo de lavado	- Si se vuelve a presentar el mismo problema, llame enseguida al servicio de asistencia técnica autorizado y comunique el tipo de error

N.B.: Cuando llame al servicio de asistencia técnica autorizado, comunique siempre el tipo de error.

BUSQUEDA DE LAS AVERIAS

Antes, si es posible, intenten eliminar personalmente los eventuales pequeños defectos del aparato con la ayuda de las siguientes instrucciones. Si estas informaciones no les sirven de ayuda para resolver el problema, pónganse en contacto con el servicio técnico de asistencia al cliente.

- El programa no se pone en marcha.

¿ Los fusibles de la instalación interna son defectuosos?, El aparato está conectado a la corriente eléctrica?
¿ La puerta está cerrada correctamente?, Empujen la puerta para cerrarla completamente.

- No entra agua en el aparato.

¿ El grifo del agua está abierto?
¿ El filtro colocado entre el grifo y el tubo de alimentación del agua está atascado?, limpien eventualmente, el filtro.
¿ El tubo de carga del agua presenta estrangulaciones?, controlen el tubo.

- El indicador de paso de los programas permanece parado al principio del lavado.

¿ El grifo del agua está completamente abierto?
¿ El filtro colocado entre el grifo y el tubo de alimentación del agua está atascado?, limpien eventualmente, el filtro.
¿ La presión mínima del agua es de, al menos, 0.05 Mpa?

- No descarga el agua.

¿ El tubo de descarga del agua presenta estrangulaciones?, controlen la instalación del tubo.
¿ El sifón está atascado?, controlen el sifón.

- Los cacharros no parecen limpios.

¿ El programa seleccionado es el ideal para el tipo y el grado de suciedad de la vajilla?
¿ La vajilla está colocada de tal manera que el chorro de agua puede lacanzar su superficie interna y externa?
¿ Los cestos de los cubiertos no tienen que estar sobrecargados.
¿ Los brazos rotantes están bloqueados por la vajilla o por algunos cubiertos?
¿ Todos los filtros colocados en el fondo del lavavajillas están limpios?, ¿ los filtros están colocados correctamente en su sitio?
¿ La dosis de detergente que echaron es la correcta?
¿ El tubo de descarga del agua está instalado correctamente?
¿ Queda todavía sal especial en el depósito de la sal?, sin la sal especial el agua no se suaviza.
¿ La instalación del suavizador del agua está regulada en base a la dureza del agua localmente suministrada?

- La vajilla no se seca y queda opaca.

¿ Hay todavía abrillantador en el depósito?

- Los vasos y la vajilla presentan estrías, rayas, manchas lechosas o una pátina azul brillante.

- Durante los enjuagues se toma una dosis excesiva de abrillantador. Disminuyan la dosis del abrillantador.

- Los vasos y la vajilla presentan manchas de gotas de agua que se secaron.

- Durante los enjuagues se toma una dosis insuficiente de abrillantador. Aumenten la dosis del abrillantador.

¡ Advertencia!

Como el lavavajillas fue probado y controlado con mucho cuidado en la fábrica, se pueden encontrar dentro gotas de agua que desaparecen nada más que se realice el primer lavado.

1 PRIMA DI USARE L'APPARECCHIO
