Tipo de producto	Lavavajillas profesional para colectividades
Marca	Whirlpool
Modelo	AGB 673/DP
Alimentación eléctrica	400V/3+N o 230V/1, 50 Hz
Potencia máx. absorbida	6,75 kW (según modelo)
Presión de agua de alimentación	200 - 400 kPa
Temperatura de agua de alimentación recomendada	50 - 60 °C
Capacidad del tanque	28 L
Capacidad del calentador	9 L
Nivel sonoro	67 dB(A)
Peso neto	Aproximadamente 115 kg
Grado de protección	IPX4
Ciclos de lavado	Corto (1 min), Medio (2 min), Largo (3 min), Continuo (hasta 10 min)
Consumo de agua por enjuague	3,5 L
Material principal	Acero inoxidable
Tipo de cable de alimentación	H05VV-F
Funciones principales	Lavado, enjuague, secado, ciclos programables, visualización de temperatura
Mantenimiento	Limpieza diaria de filtros, descalcificación periódica de los aspersores
Seguridad	Parada automática, protección diferencial, bloqueo de tapa
Reparabilidad	Piezas de repuesto disponibles: sondas, bombas, resistencias, aspersores

Preguntas frecuentes - AGB 673/DP - INSTRUCTION FOR USE WHIRLPOOL

¿Cómo iniciar un ciclo de lavado?

Abra la tapa, coloque la cesta, cierre la tapa. Seleccione la duración del lavado presionando las teclas correspondientes (corto, medio, largo o continuo). El LED parpadea y luego se vuelve verde fijo al final del ciclo.

¿Qué hacer si se muestra el código de error E3?

E3 significa un tiempo de espera de carga de agua. Verifique que el grifo de alimentación esté abierto y que la electroválvula funcione. Si el problema persiste después de reiniciar, contacte al servicio posventa.

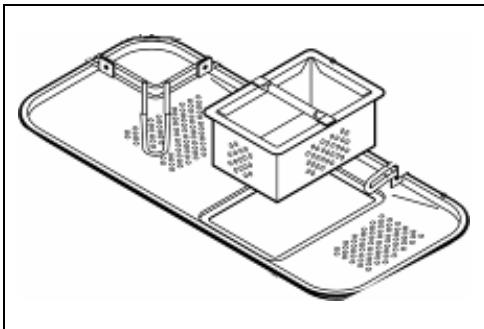

¿Cómo mantener los filtros?

Para un uso intensivo, limpie los filtros cada 30 a 40 ciclos. Realice un vaciado parcial, retire los filtros levantándolos, enjuáguelos abundantemente con agua limpia y vuelva a colocarlos correctamente sin usar objetos puntiagudos.

¿Qué tipo de producto de lavado usar?

Utilice exclusivamente productos de lavado y líquidos de enjuague industriales para lavavajillas. No use detergente manual para platos. Respete las instrucciones del fabricante del producto.

¿Cómo vaciar el aparato al final del día?

Corte el interruptor general, cierre la llave de agua. Retire el desbordamiento para vaciar. Para modelos con bomba de evacuación, presione la tecla de evacuación durante 4 segundos. Limpie los filtros después del vaciado.

¿Qué significa el testigo rojo parpadeante?

El testigo rojo a la izquierda del interruptor indica que el aparato está encendido. Si parpadea, verifique el nivel de llenado del tanque o una posible anomalía. Consulte la sección de anomalías mostradas.

¿Cómo ajustar la temperatura del calentador?

Acceda al menú de configuración de fábrica (ver manual). El parámetro P1 permite ajustar la temperatura del calentador de 60°C a 95°C (preconfigurada a 82°C). Esta operación debe ser realizada por un técnico calificado.

¿Puedo usar agua fría?

Sí, pero la duración de los ciclos aumentará porque el aparato debe calentar el agua. El manual recomienda una alimentación de agua caliente a 50°C para un rendimiento óptimo y ciclos más cortos.

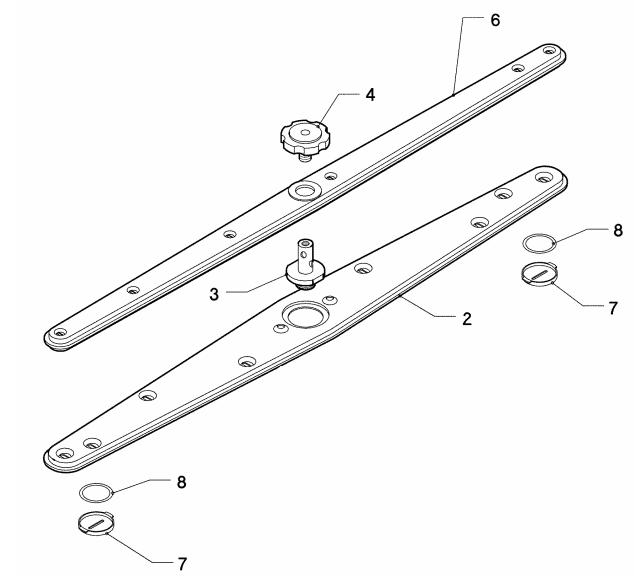

¿Cómo limpiar los aspersores?

Desmonte los aspersores (inferior y superior) desatornillando el tornillo central. Desprenda los tapones de los extremos. Limpie los agujeros con un chorro de agua corriente. No use herramientas puntiagudas. Vuelva a montar con cuidado.

¿Qué hacer en caso de no uso prolongado?

Vacíe los depósitos de producto de lavado y líquido de enjuague para evitar la cristalización. Realice algunos ciclos con agua limpia, luego vacíe completamente. Cierre el interruptor general y la llave de agua.

MANUAL DE USUARIO AGB 673/DP - INSTRUCTION FOR USE WHIRLPOOL

LAVASTOVIGLIE PROFESSIONALI PROFESSIONAL DISHWASHERS LAVE-VAISSELLA USAGE COLLECTIF PROFESSIONELER GESCHIRRSPÜLER LAVAVAJILLAS PROFESIONAL MAQUINA DE LAVAR LOUÇA PROFISSIONAL

MANUAL DE USO E INSTALACIÓN MANUAL FOR USE AND INSTALLATION MANUEL D'EMPLOI ET MISE EN PLACE GEBRAUCHSANWEISUNG UND INSTALLATION MANUAL DE INSTALACION DE USO MANUAL DE INSTALAÇÃO USO

MODELOS - MODELES - MODELLE - MODELLI - MODELOS

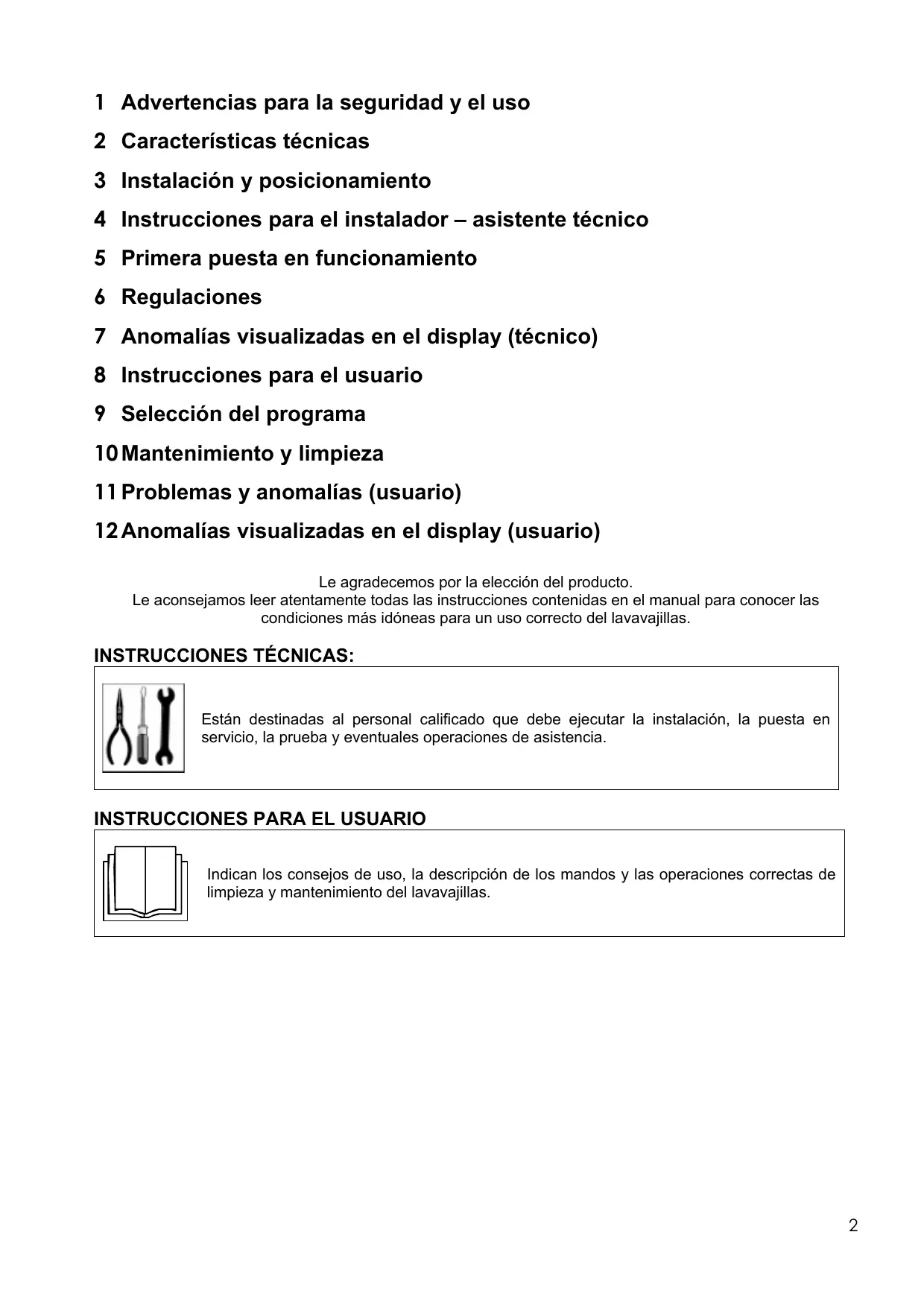

1 Advertencias para la seguridad y el uso 2 Características técnicas 3 Instalación y posicionamiento 4 Instrucciones para el instalador - asistente técnico 5 Primera puesta en funcionamiento 6 Regulaciones 7 Anomalías visualizadas en el display (técnico) 8 Instrucciones para el usuario 9 Selección del programa 10 Mantenimiento y limpieza 11 Problemas y anomalías (usuario) 12 Anomalías visualizadas en el display (usuario)

Le agradecemos por la elección del producto.

Le aconsejamos leer atentamente todas las instrucciones contenidas en el manual para conocer las condiciones más idóneas para un uso correcto del lavavajillas.

INSTRUCCIONES TÉCNICAS:

Están destinadas al personal calificado que debe ejecutar la instalación, la puesta en servicio, la prueba y eventuales operaciones de asistencia.

INSTRUCCIONES PARA EL USUARIO

Indican los consejos de uso, la descripción de los mandos y las operaciones correctas de limpieza y mantenimiento del lavavajillas.

1 Advertencias para la seguridad y el uso

ESTE MANUAL CONSTITUYE PARTE INTEGRANTE DEL LAVAVAJILLAS, POR LO TANTO, ES NECESARIO CONSERVARLO EN BUEN ESTADO JUNTO CON EL APARATO.

EL POSICIONAMIENTO, LAS CONEXIONES, LA PUESTA EN FUNCIONAMIENTO Y LA ELIMINACIÓN DE INCONVENIENTES Y LA SUSTITUCIÓN DEL CABLE DE ALIMENTACIÓN DEBEN SER EJECUTADAS POR PERSONAL CALIFICADO.

EL LAVAVAJILLAS ESTÁ DESTINADO EXCLUSIVAMENTE A UN USO PROFESIONAL Y DEBE SER UTILIZADO POR PERSONAL HABILITADO. ESTÁ PREDISPUESTO PARA EL LAVADO DE VAJILLAS (PLATOS, TAZAS, BOLS, SARTENES, CUBIERTOS) Y SIMILARES EN LOS SECTORES GASTRONÓMICOS Y EN EL RAMO DE LA RESTAURACIÓN COLECTIVA Y CUMPLE CON LAS NORMAS INTERNACIONALES DE SEGURIDAD ELÉCTRICA Y MECÁNICA (CEI-EN-IEC 60335-2-58/61770) Y DE COMPATIBILIDAD ELECTROMAGNÉTICA. (CEI-IEC-EN 55014-1/-2, 61000-3;4, 50366).

EL FABRICANTE DECLINA TODA RESPONSABILIDAD POR DAÑOS A PERSONAS O COSAS CAUSADOS POR LA INOBSERVANCIA DE LAS INSTRUCCIONES PRESENTES EN EL MANUAL, POR USO INCORRECTO, MANIPULACIÓN INCLUSO DE UNA SOLA PARTE DEL APARATO Y USO DE REPUESTOS NO ORIGINALES.

ES OBLIGATORIA LA CONEXIÓN A TIERRA SEGÚN LAS MODALIDADES PREVISTAS POR LAS NORMAS DE SEGURIDAD DE LA INSTALACIÓN ELÉCTRICA.

ESTE APARATO ESTÁ MARCADO EN CONFORMIDAD CON LA DIRECTIVA EUROPEA 2002/96/EC, WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT (WEEE). ASEGURÁNDOSE DE QUE ESTE PRODUCTO SE ELIMINE DEL MODO CORRECTO, EL USUARIO CONTRIBUYE A PREVENIR LAS CONSECUENCIAS POTENCIALES NEGATIVAS PARA EL AMBIENTE Y LA SALUD.

EL SÍMBOLO PRESENTE EN EL PRODUCTO O EN LA DOCUMENTACIÓN DE ACOMPAÑAMIENTO INDICA QUE ESTE PRODUCTO NO DEBE SER TRATADO COMO DESECHO DOMÉSTICO SINO QUE DEBE SER ENTREGADO A LOS PUNTOS DE RECOGIDA IDÓNEOS PARA EL RECICLADO DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS. DEJAR DE USAR EL APARATO SIGUIENDO LAS NORMAS LOCALES PARA LA ELIMINACIÓN DE LOS RESIDUOS. PARA MAYORES INFORMACIONES SOBRE EL TRATAMIENTO, RECUPERACIÓN Y RECICLADO DE ESTE PRODUCTO, CONTACTAR LA OFICINA COMPETENTE LOCAL, EL SERVICIO DE RECOGIDA DE DESECHOS DOMÉSTICOS O EL NEGOCIO DONDE HA COMPRADO EL PRODUCTO.

NO INTRODUCIR SOLVENTES COMO ALCOHOL O AGUARRÁS QUE PODRÍAN PROVOCAR UNA EXPLOSIÓN. NO INTRODUCIR VAJILLAS SUCIAS CON CENIZAS, CERA, PINTURAS.

NO UTILIZAR JAMÁS EL LAVAVAJILLAS O SUS PARTES COMO ESCALERA, SOPORTE O SOSTÉN DE PERSONAS, COSAS O ANIMALES. APOYARSE O SENTARSE EN LA PUERTA ABIERTA DEL LAVAVAJILLAS PODRÍA CAUSAR SU VUELCO, CON EL CONSECUENTE PELIGRO PARA LAS PERSONAS. NO DEJAR LA PUERTA DEL LAVAVAJILLAS ABIERTA YA QUE PODRÍA CONSTITUIR UN RIESGO DE TROPIEZOS.

NO BEBER EL AGUA RESIDUAL PRESENTE EN LA VAJILLA O EN EL LAVAVAJILLAS AL FINAL DEL PROGRAMA DE LAVADO.

EL APARATO NO ES ADECUADO PARA EL USO POR PARTE DE MENORES Y PERSONAS CON CAPACIDADES FÍSICAS, SENSORIALES O MENTALES REDUCIDAS, AUSENCIA DE EXPERIENCIA Y CONOCIMIENTO. LA UTILIZACIÓN DEL APARATO ESTÁ PERMITIDA A ESTAS PERSONAS SOLO BAJO LA SUPERVISIÓN DE UNA PERSONA RESPONSABLE DE SU SEGURIDAD.

		AGB672 AGB669	AGB666 AGB670	AGB664
Tensión de alimentación	V	400V/3+N 230V/1	400V/3+N 230V/1	400V/3+N 230V/1
Frecuencia	Hz	50	50	50
Potencia max. absorbida a 400V 3N ~	kW	6,75	7,1	10,75
Potencia resistencia hervidor a 400V 3N ~	kW	6	6	10
Potencia resistencia tanque	kW	3	3	3
Potenzia bomba lavado	kW	0,75	1,1	0,75
Presión agua de alimentación.	kPa	200-400	200-400	200-400
Temperatura agua de alimentación	°C	50 – 60	50 – 60	15 – 30
Dureza agua de alimentación	°dF	7 – 12	7 – 12	7 – 12
Consumo agua para ciclo de enjuague	I	3,5	3,5	3,5
Capacidad hervidor	I	9	9	12
Capacidad depósito	I	28	35	28
Duración ciclos estándar con alimentación del agua a 50°C	s	60/120/180/C	60/120/180/C	60/120/180/C
Nivel de rumorosidad	dB(A)	67	67	67
Grado de protección	IPX	4	4	4
Peso neto	kg	115	123	118
Tipo de cable de alimentación	←HAR→	H05VV-F	H05VV-F	H05VV-F

Diagrama eléctrico - cambio tensión

400/3 Volt Y R S T 230/3 Volt	400/3 Volt 230/3 Volt
Bomba de lavado	Resistencia Hervidor

3 Instalación y posicionamiento

Llevar el lavavajillas al lugar de instalación, quitarlo del embalaje, comprobar el buen estado del aparato y de sus componentes, en el caso de daños, ellos deben ser comunicados por escrito al transporte.

Los elementos del embalaje (bolsas de plástico, poliestireno expandido, nylon, etc) no deben ser dejados al alcance de los niños y animales domésticos, por constituir fuentes potenciales de peligro.

Todos los materiales realizados para el embalaje son compatibles con el ambiente. Éstos pueden conservarse sin peligro o ser eliminados en un centro de eliminación de residuos.

Los componentes de plástico sujetos a eliminación con reciclaje estarán marcados de los siguientes modos:

PE polietileno: película externa del embalaje, bolsa de instrucciones, bolsas de protección.

PP (polipropileno): precintos.

PS poliestireno expandido: esquineros de protección, tapa de embalaje.

Los componentes de madera y cartón pueden eliminarse respetando las normas vigentes.

Antes de usar el producto, evitar dispersarlo en el ambiente; la eliminación debe realizarse respetando las normas vigentes. Todas las partes metálicas son de acero inoxidable y desmontables.

Las partes de plástico están marcadas con el símbolo del material correspondiente.

POSICIONAMIENTO:

Atención: la instalación interna y los locales donde se instalan los aparatos para la comunidad deben responder a las normativas vigentes.

El fabricante declina toda responsabilidad por daños directos o indirectos a personas o cosas que deriven de la inobservancia de dichas normativas.

Antes de la instalación, comprobar que en las cercanías no haya objetos y materiales que puedan dañarse por el vapor o por salpicaduras de solución de lavado, o que estén adecuadamente protegidos.

Posicionar el lavavajillas en el punto deseado y quitar la película protectora.

Nivelar el lavavajillas (ayudándose con un nivel de burbuja) mediante los pies regulables, de modo tal de garantizar su estabilidad; toda otra solución debe ser aprobada por el fabricante.

4 INSTRUCCIONES PARA EL INSTALADOR - ASISTENTE TÉCNICO

Conexión hidráulica y descarga:

Los tubos hidráulicos y el cable de alimentación eléctrica salen desde la zona posterior. Conectar el tubo de alimentación hídrica a una toma con boca roscada 3/4" gas.

Para la conexión a la red hídrica utilizar solo tubos nuevos; los tubos viejos o usados no deben utilizarse.

La presión dinámica de alimentación debe estar comprendida entre 2 y 4 bar; si es superior, es necesario instalar un reductor de presión.

Es indispensable instalar una llave general en la tubería de llegada del agua de alimentación; dicha llave deberá estar accesible una vez terminada la instalación; no instalar la llave de paso detrás del lavavajillas.

La duración declarada de los ciclos se refiere a la alimentación con agua caliente a 50 °C.

En el caso de alimentación con agua fría, la duración de los ciclos podrá aumentar en relación a la temperatura del agua de entrada, siempre que el lavavajillas disponga de enjuague a temperatura y presión constantes.

Descarga:

Cada lavavajillas está ya dotado de un tubo para la conexión a la descarga; este debe preverse en el suelo con pileta de sifón.

Atención: asegurarse de que los tubos de alimentación y descarga no estén doblados, estrangulados o aplastados después de la instalación.

La conexión eléctrica del lavavajillas y eventuales aparatos suplementarios debe encomendarse a personal autorizado y calificado, en el respeto de las normas vigentes; observar además las disposiciones técnicas de conexión.

La potencia total instalada está indicada en la placa de datos técnicos del aparato.

Junto con el lavavajillas no deben estar protegidos otros aparatos.

El instalador debe realizar la instalación, según las normas vigentes, de un interruptor general en la línea de alimentación eléctrica y de un interruptor diferencial compatible con las características de la máquina.

Dichos interruptores deben instalarse cerca del lavavajillas, ser fácilmente accesibles después de la instalación y garantizar la desconexión completa de la red eléctrica en las condiciones de la categoría de sobretensión III.

El lavavajillas no está alimentado únicamente cuando está desconectado el interruptor general.

• Conectar el aparato al sistema equipotencial. El borne de conexión está situado en la zona posterior inferior de la máquina.
• El conductor de protección (PE) es de color amarillo-verde, el conductor neutro (N) de color azul y los conductores de fase (L1, L2, L3) de color negro, gris y marrón.

5 PRIMERA PUESTA EN FUNCIONAMIENTO

El sistema eléctrico de protección debe someterse a una prueba funcional antes de la puesta en funcionamiento.

La instalación debe ser ejecutada y/o comprobada por el revendedor autorizado que se ocupa de la primera puesta en funcionamiento y de las instrucciones relativas al funcionamiento del lavavajillas.

PREPARACIÓN PARA EL USO

Importante:

El dosificador de abrillantador está siempre presente, el dosificador de detergente solamente en algunos modelos.

Si también dosificadores están presentes, posicionar los recipientes externos de detergente y abrillantador e introducir los respectivos tubos de calado situados en la parte posterior de la máquina.

Tubo rojo: detergente

Tubo transparente: abrillantador

Antes de introducir los tubos en los recipientes, aplicar en los extremos el peso (necesario para mantener el calado en el fondo del recipiente) y el filtro como se indica en la figura.

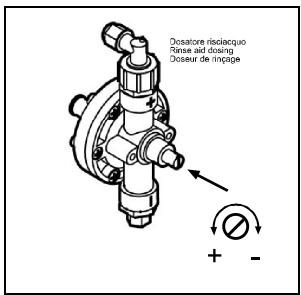

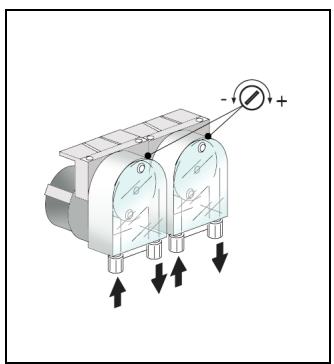

Para la regulación, usar los tornillos de regulación indicados en la figura; se aconseja hacer ejecutar la regulación por personal perteneciente a las sociedades proveedoras de productos detergentes.

Si el dosificador de detergente no está preensamblado, se lo puede instalar con posterioridad ordenando el relativo KIT.

En alternativa, se puede conectar un dosificador externo ejecutando su conexión eléctrica con un cable 2 × 0,5 mm tipo H05 RN-F, introducido a través del paso indicado en el diagrama CARACTERÍSTICAS TÉCNICAS y conectado como se indica en el diagrama eléctrico en dotación con el lavavajillas.

El dosificador debe ser 230V/50 Hz con potencia máxima absorbida de 15 W.

Conectar al dosificador de detergente exterior al lavavajillas a través del tubo rojo arriba citado.

6 CONFIGURACIONES MODELOS TRONIC (Instalador)

CONFIGURACIONES

Durante la primera puesta en configuración, configurar o regular las funciones/parámetros que se enumeran a continuación:

ALIMENTACIÓN: 200 - 250 VAC.

POTENCIA ABSORBIDA: 4 VA

HUMEDAD DE FUNCIONAMIENTO: máx. 90% sin condensación

Normativas: la ficha ha sido diseñada y construida en observancia de las normas vigentes europeas en materia de seguridad eléctrica y compatibilidad electromagnética.

En especial las siguientes:

EN 61000-6-3 : Emisión para ambientes residenciales y comerciales

EN 61000-6-2 : Inmunidad para ambientes industriales

EN 61000-4-11: Inmunidad a las microinterrupciones de red

EN 60335-1: directiva seguridad bajo tensión

ZERO CROSSING: el relé que alimenta la resistencia eléctrica del tanque está dotado de la función "zero crossing", que sincroniza la conmutación de este relé, tanto en fase de cierre como de apertura, con el paso por el cero de la tensión de red, tanto para frecuencias de red de 50 Hz como para 60 Hz. De este modo se reduce notablemente el desgaste de los contactos de este relé.

Borne	Conexiones modelos con Capôt
1 – 2	Alimentación tarjeta, 230 VAC
3 – 4	sonda temperatura hervidor
5 – 6	sonda temperatura cubeta
10	presistato break-tank
11	entradade deresherva
12	micro capot
13	presistato cubeta, cerrado sobre nivel
14	común entradas
15	bobina telerruptor resistencias hervidor
16	resistencia cubeta, Tmax. 10 Amp.
17	-
18	-
18 B.TANK	bomba de enjuague ( tipo de手机版 4)
19	bomba de lavado (máx. 1 hp )
20	ev. enjuague + bomba aumento presión
21	bomba de descarga (máx. 0.75 HP ) Opcional
22	Alimentación realizas, fase 230 VAC

Parámetro	Descripción	Excursion	Preconfigura do
P0	Tiempo ciclo de descarga	1-5'	1
P1	Temperatura hervidor	60-95°C	82°C
P2	Temperatura tanque	40-65°C	55°C
P3 -	Duración,enjuague	10-40"	13"
P4	Opión hervidor retén	SI/NO	0 NO
P5	Tipoquina: 1 = lavado breve, continuo (máximo 10') 2 = lavado breve, medio,长大o continuo (máximo 10') 3 = lavado breve y medio preconfigurado en 1 4 = break tank, lavado medio,长大o y continuo con esta configuración la optaciónarrantsque frío debe estar "0" 5 = con tres ciclos de lavado sin Break Tank/Air Trap per Capó 6 = con tres ciclos de lavado sin Break Tank/Air Trap para capó
P6	Opción descarga con rebose	SI/NO	0 NO
P7	Opciónarrantsue frío	SI/NO	0 NO
P8	Opción regeneración	SI/NO	0 NO
P9	Duración;máxima@carga agua	1-10'	10'

Para entrar en el menú fábrica se debe seguir el siguiente procedimiento:

1) apagar la máquina con el botón 2) a los 6 segundos del apagado de la máquina, pulsar 7 veces el botón. Al final de los 6 segundos aparecerá en el monitor la inscripción "P0". 3) Con el botón seleccionar el parámetro a modificar 4) Pulsar el botón para visualizar en el display el parámetro seleccionado 5) modificar el parámetro con el botón 6) confirmar la modificación con el botón 7) seleccionar, del mismo modo, los parámetros a modificar y cambiarlos del modo indicado aquí arriba. 8) Después de haber configurado todos los parámetros de la máquina, pulsar el botón para salir.

7 ANOMALÍAS VISUALIZADAS EN EL DISPLAY

La lavavajillas puede describir una serie de malfuncionamientos evidenciados en el display.

Después de haber apagado y vuelto a encender la máquina, si el problema persiste realizar lo indicado a continuación.

E1	Avería sonda hervidor	Sustituir
E2	Avería sonda tanque	Sustituir
E3	Timeout想找a agua (la duración de la想找a del agua ha superado el tiempo configurado en P9	Comprobación electroválvula – Verificar que el grifo del agua está abierto
E6	Anomalía descarga. Al final de la fase de descarga el CPU detecta todova la presencia de agua en el tanque. Este pueda ser provocado por:	avería de la bomba de descarga obturación tubo de descarga avería presostato tanque tiempo ciclo de descarga (PO) configuradoblemado bajo
E7	Timeout tanque 30关键时刻	Comprobar el termostato del tanque y el termostato del hervidorControl sondas invertidas
E8	Timeout hervidor 15关键时刻	Comprobar el termostato del tanque y el termostato del hervidorControl sondas invertidas

8 INSTRUCCIONES PARA EL USUARIO

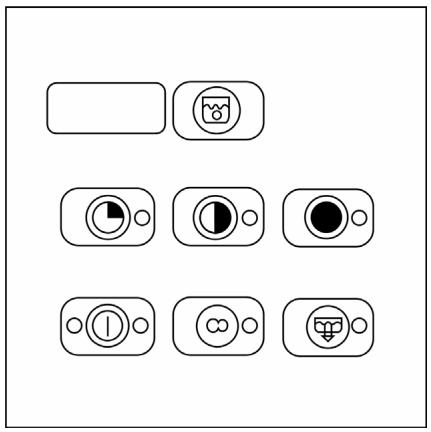

8.1 Panel de mandos

○①○	Botón on off
○	Simbolo llenado tanque
○	Botón vaciado hervidor
○	Ciclo lavado breve
○	Ciclo lavado medio
○	Ciclo lavado largo
○	Ciclo lavado continuo
○	Led unidades ⊙apagado ⊙intermitente/illumina

Usar solamente detergentes y ablandadores para lavavajillas industriales.

No utilizar detergentes previstos para el lavado a mano.

Aconsejamos la realización de productos específicamente estudiados para este tipo de lavavajillas.

Durante el llenado de los tanques, prestar atención de no intercambiar los productos, esto podría provocar malfuncionamientos y daños a la lavavajillas.

No mezclar detergentes diferentes, se dañaría el dispositivo dosificador.

Los detergentes para lavavajillas industriales pueden provocar graves irritaciones. Respetar atentamente las instrucciones del productor de detergentes indicados en el envase.

Abrir la llave del agua de red.	Comprobar:		Activar el interruptor general, en el display aparece "OFF"
	El nivel de detergente yibrillantador en los contenedores.	El posicionamento correcto de los filtros, la rotación de los rociadores, la ausencia de cuerpos extraños en el lavavajillas

8.3 PRIMER USO DIARIO (tanque y hervidor vacíos)

Accionar el interruptor de pared, se encenderán dos puntos luminosos en el display; el led de la izquierda del interruptor

se iluminará de color rojo para señalar que la máquina está en tensión; poner el indicador de rebose y cerrar el capó.

Pulsar el interruptor general, el led a la derecha del interruptor se pone de color verde y la máquina inicia la energía. El led inicia a parpadear y una vez terminada la energía, pondrá de color fijo verde

• Seleccionar el tiempo de lavado deseado mediante los selectores, teniendo en cuenta que ante la primera puesta en marcha de la máquina se posiciona automáticamente en el ciclo

medio para el ciclo seleccionado se ilumina el LED verde relativo. Durante la fase de lavado, el LED parpadea hasta la finalización del ciclo, para volver a ponerse posteriormente en verde y fijo. Para el inicio del ciclo: abrir el capó, introducir el cestillo y cerrar el capó; el LED seleccionado inicia a parpadear para después permanecer fijo cuando se ha completado el ciclo.

• El display inicialá a señales de lavado o de enjuague en base a la función en bajo de la máquina.

N.B. si la máquina está predispuesta con espera enjuague, el lavado continúa hasta que se alcance la

temperatura de enjuague programada tras el ciclo terminará su ciclo. Para el ciclo continuo.

haberlo seleccionado inicia a parpadear el LED, para interrumpirlo pulsar nuevamente

iniciará el enjuague que terminará el ciclo cuando el LED se iluminará de color verde fijo.

Para los modelos con bomba de descarga al final del trabajo, quitar el rebose y mantener pulsado por 4 segundos, al encenderse el LED inicia la descarga que finalizará con el apagado automático de la máquina.

9 SELECCIÓN DEL PROGRAMA

PROGRAMA	TIPOLOGÍA DE SUCIEDAD	DURACÍON (*)
	Vasos	Breve aprox. 1’ 15”
	Vasos, pocillos, platos poco sucios	Media aprox. 2’
	Cubiertos y patos muy sucios	Larga aprox. 3’
	Vajilla particularmente sucia	Continua de 0 a 10’

(*) La duración de los ciclos arriba indicada se refiere a la conexión trifásica, con alimentación con agua caliente a 50°C. En el caso de alimentación con agua fría, la duración de los ciclos podrá variar en relación a la temperatura del agua de entrada

CARGA DE LA VAJILLA

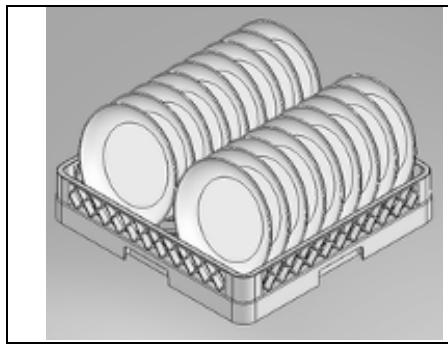

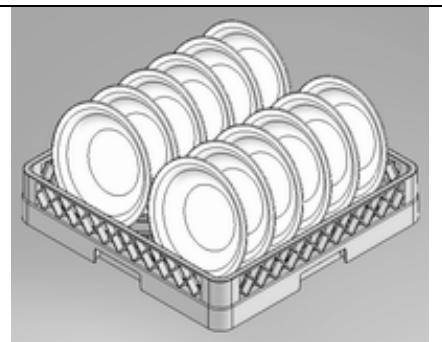

Platos

El cestillo puede CONTENER

12 platos hondos o 18 platos playos.

Quitar los residuos sólidos de los platos (huesos, cáscaras, carozos, etc); estar en remojo en agua fría los platos con residuos secos de queso, huevo, etc.

Vasos

Colocar los vasos mirando hacia abajo.

Cubiertos

Utilizar el respectivo cestillo. Disponer los cubiertos en desorden preferiblemente con el mango dirigido hacia abajo, prestando atención de no herirse con los dientes de los tenedores y las hojas de los cuchillos.

Descarga total al final de la jornada

Al final de las operaciones de lavado comportarse del siguiente modo:

• colocar el interruptor general en la posición "OFF";
• desactivar el interruptor general de pared;
• cerrar la llave de alimentación del agua;
• quitar el rebose (la máquina inicia a descargar);
• con la máquina descargada, quitar el filtro;
• lavar el interior del tanque y los filtros con productos idóneos; -AML: A colocar el filtro y el rebose en los respectivos asientos.

Para los modelos con bomba de descarga (opcional) al final del trabajo, quitar el rebose y mantener pulsado

por 4 segundos, al encenderse el led

iniciará la descarga que finalizará con el apagado

automático de la máquina.

Después de una descarga total se aconseja la limpieza de los filtros como se ha explicado en el párrafo anterior.

No apagar el lavavajillas con agua en el tanque, ejecutar siempre la descarga.

10 MANTENIMIENTO Y LIMPIEZA

No obstante, no sea requisito un mantenimiento particular programado, aconsejamos hacer controlar el lavavajillas por un técnico especializado dos veces por año.

NOTA: daños intencionales o derivados de incuria, negligencia, inobservancia de las prescripciones, instrucciones y normas o por conexiones erróneas, no serán responsabilidad del fabricante.

10.1 Limpieza cotidiana

El lavavajillas responde al grado de protección IPX4, pero está prohibido utilizar chorros de agua directos para la limpieza.

Limpieza del filtro durante la jornada

Se aconseja, en caso de uso particularmente gravoso, efectuar cada 30-40 ciclos la limpieza del filtro, manteniendo la máquina en condiciones operativas; para ello, ejecutar la "descarga parcial del tanque".

Quitar los filtros (es suficiente alzarlos de su asiento como se indica en la figura), prestando atención que los residuos grandes no caigan en el colector bajo de los filtros, limpiarlos de los residuos y enjuagarlos abundantemente, recolocándolos después correctamente, no intervenir con objetos puntiagudos y cortantes.

Limpiar eventuales incrustaciones de cal para evitar acumulaciones;

• Limpiar cuidadosa y frecuentemente las superficies con un paño húmedo, utilizando detergentes neutros, no abrasivos, que no contengan sustancias a base de cloro, productos que corroen y dañan el acero inox.

No utilice los productos arriba enumerados ni siquiera para limpiar el suelo bajo del lavavajillas o en las cercanías,

para registrar que vapores o gotas podrían producir daños a las superficies de acero.

10.2 Controles periódicos

Desmontar los irrigadores (inferior y superior 2-4), desenroscando el tornillo central (4); desenroscar los tapones de los dos extremos de lavado (7).

Limpiar los orificios de las toberas bajo un chorro de agua corriente limpia, no intervenir con herramientas que podrían provocar daños. Volver a montar con atención los rociadores.

Limpiar externamente la máquina con un paño húmedo y jabón neutro, enjuagando y secando atentamente.

10.3 Paro prolongado

Si se prevé no utilizar el lavavajillas por un periodo de tiempo prolongado, se debe ejecutar el vaciado del dispositivo de erogación de detergente y abrillantador para evitar cristalizaciones y daños en las bombas. Quitar los tubos de calado de los contenedores del detergente y abrillantador y sumergirlos en un contenedor con agua limpia, ejecutar algunos ciclos de lavado, ejecutar la descarga completa.

Por último, desconectar el interruptor general, cerrar la llave de entrada del agua. Los tubos de calado de detergente y abrillantador deberán introducirse nuevamente al momento de la puesta en funcionamiento, prestando atención de no invertirlos (tubo rojo = detergente; tubo transparente = abrillantador).

No dejar el aparato inactivo encendido e inutilizado por periodos de tiempo más o menos prolongados.

PROBLEMA	POSIBLE CAUSA	POSIBLE SOLUCION
NO SE ENCIENDE EL INDICADOR LUMINOSO DE RED	Falta tensión en la red	Comprobar la connexión a la red electrica
EL PROGRAMA DE LAVADO NO ARRANCA	El llenado de la lavavajillas no ha terminado aun	Esperar a que se encienda el led
RESULTADOS DE LAVADO PÉSIMOS	Orificios de lavado de los rociadores atascados o incrustados.	Desmontar y limpar los rociadores. (10.2 Controles periodicos)
	Detergente o ablillantador insufiente o inadeudo.	Comprobar el tipo y la calidad de detergente.
	Platos/vasos mal posiciones	Disponer adeuadamente platos/vasos.
	Baja temperature de lavado	Comprobar la temperatura visualizada en el display, si es inferior a 50° llamar a la asistencia.
	Ciclo configurado inadeudo	Augmentar la duración del ciclo de lavado, en especial, si está muy suejo o parcialmente seco.
ENJUAGUE INSUFICIENTE	Toberas rociadores obstruidas. Hervidor incrustado de cal.	Comprobar la limpieza de las toberas y si funciona bien el suavizador eventualmente montado.
VASOS Y CUBIERTOS MANCHADOS	Abrillantador inadeudo o no erogado correctamente. Dureza del agua superior a 12° dF o muchas sales disueltas.	Comprobar el contentedor del ablillantador y si esADEUADALto tipo de agua de red. Si el problema permanece, contactar a la asistencia.
PRESENCIA DE AGUA EN EL TANQUE DESPUÉS DE LA DESCARGA	Tubo de descarga mal posicionado o parcialmente obstruido.	Comprobar que el tubo y la descarga de lavavajillas no estén obstruidos y que la descarga no está positionada demasiado arriba; ver esquema de conexion.

12 ANOMALÍAS VISUALIZADAS EN EL DISPLAY (USUARIO)

Después de haber apagado y vuelto a encender la máquina, si el problema persiste, contactar a la asistencia técnica comunicando el tipo de error que aparece en el display:

E1	Avería sonda hervidor
E2	Avería sonda tanque
E3	Timeout想找a agua (la duración de la找了a carga del agua ha superado el tiempo configurado)
E6	Anomalía descarga. Al final de la fase de descarga el CPU detecta todova la presencia de agua en el tanque. Este peut ser provocado por: avería de la bomba de descarga (si está presente), obstruccion tubo descarga, avería del presostato del tanque, tiempo ciclo de descarga configurado demasiado bajo.
E7	Timeout tanque 30 Minutes
E8	Timeout hervidor 15 Minutes

Después de una descarga total, aconsejamos la limpieza de los filtros como está explicado en el parágrafo anterior.
