MANUALE UTENTE AGB 673/DP - INSTRUCTION FOR USE WHIRLPOOL

AGB 669/WP AGB669/DP AGB672/WP AGB664/WP AGB666/WP AGB666/DP AGB670/WP AGB670/DP 1 Avvertenze per la sicurezza e l’uso 2 Caratteristiche tecniche 3 Installazione e posizionamento 4 ISTRUZIONI PER L’INSTALLATORE - ASSISTENTE TECNICO 5 Prima messa in funzione 6 Settaggi 7 Anomalie visualizzate a display (tecnico)

8 ISTRUZIONI PER L’UTENTE

9 Scelta del programma 10 Manutenzione e pulizia 11 Problemi ed anomalie (utente) 12 Anomalie visualizzate a display (utente) Vi ringraziamo per la scelta del prodotto. Consigliamo di leggere attentamente tutte le istruzioni contenute nel manuale per conoscere le condizioni più idonee per un corretto utilizzo della lavastoviglie. ISTRUZIONI TECNICHE: Sono destinate al personale qualificato che deve eseguire l’installazione, la messa in servizio, il collaudo, ed eventuali interventi di assistenza. ISTRUZIONI PER L’UTENTE: Indicano i consigli d’uso, la descrizione dei comandi e le corrette operazioni di pulizia e manutenzione della lavastoviglie.

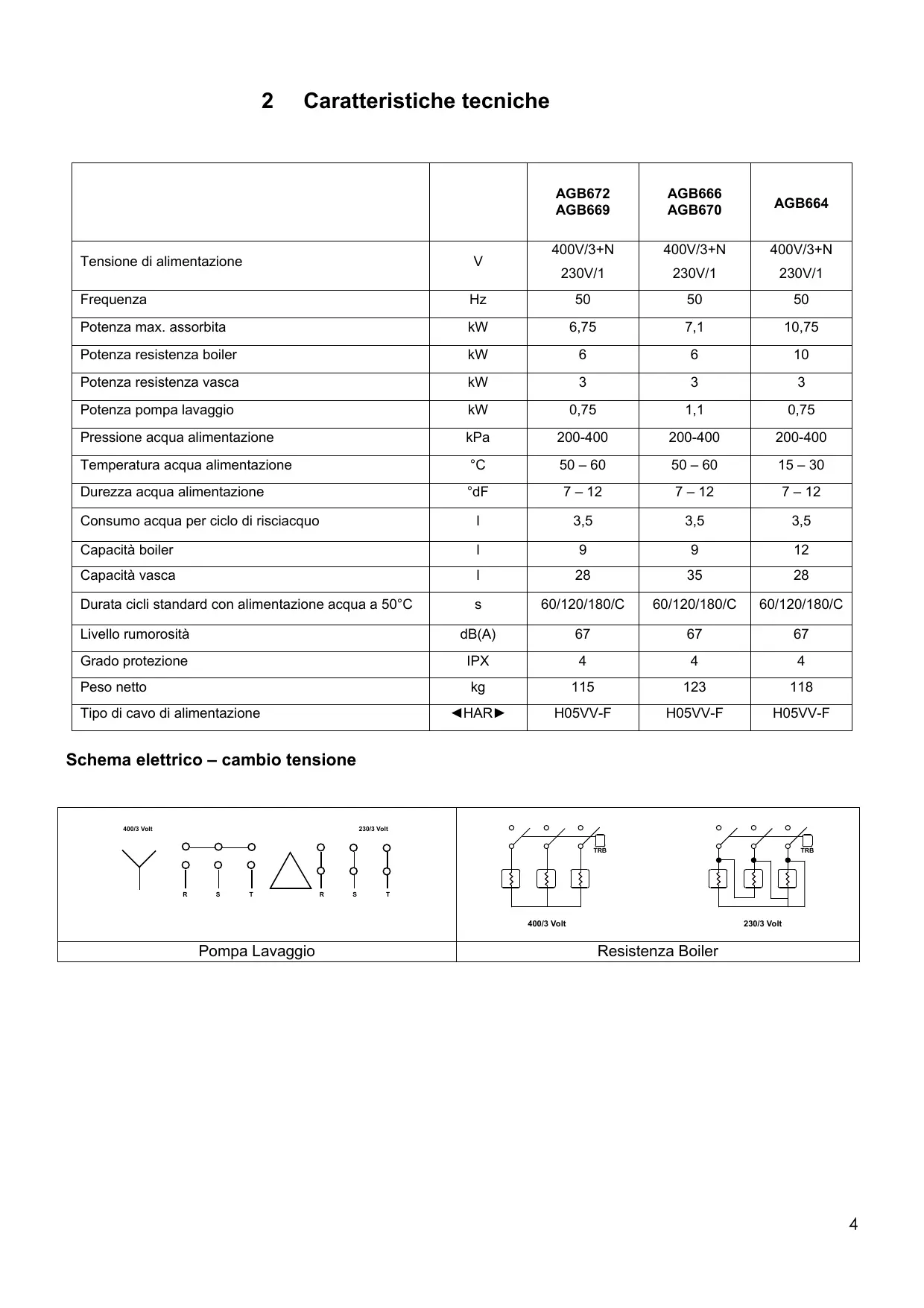

Caratteristiche tecniche AGB672 AGB669 AGB666 AGB670 AGB664 400V/3+N 400V/3+N 400V/3+N 230V/1 230V/1 230V/1 Tensione di alimentazione

Potenza max. assorbita

Potenza resistenza vasca

Potenza pompa lavaggio

0,75 1,1 0,75 Pressione acqua alimentazione kPa 200-400 200-400 200-400 Temperatura acqua alimentazione

50 – 60 50 – 60 15 – 30 Durezza acqua alimentazione °dF 7 – 12 7 – 12 7 – 12 Consumo acqua per ciclo di risciacquo

3,5 3,5 3,5 Capacità boiler

Durata cicli standard con alimentazione acqua a 50°C

Grado protezione IPX

◄HAR► H05VV-F H05VV-F H05VV-F Tipo di cavo di alimentazione Schema elettrico – cambio tensione 230/3 Volt 400/3 Volt TRB

3 Installazione e posizionamento INSTALLAZIONE e POSIZIONAMENTO Portare la lavastoviglie sul luogo di installazione, rimuovere l’imballo, verificare l’integrità dell’apparecchio e dei componenti, in caso di danni questi devono essere notificati per iscritto al trasportatore. Gli elementi di imballaggio (sacchetti di plastica, polistirolo espanso, chiodi, ecc.) non devono essere lasciati alla portata di bambini ed animali domestici, in quanto potenziali fonti di pericolo. Tutti i materiali utilizzati per l’imballo sono compatibili con l’ambiente. Essi possono essere conservati senza pericolo, o essere smaltiti presso un apposito centro di smaltimento rifiuti. I componenti in materiale plastico soggetti ad eventuale smaltimento con riciclaggio sono contrassegnati nei seguenti modi: PE polietilene: pellicola esterna imballo, sacchetto istruzioni, sacchetti di protezione. PP polipropilene: reggette. PS polistirolo espanso: angolari di protezione, coperchio imballo. I componenti in legno e cartone possono essere smaltiti rispettando le norme vigenti. Alla dismissione del prodotto evitare di disperderlo nell’ambiente; lo smantellamento deve avvenire nel rispetto delle norme vigenti. Tutte le parti metalliche sono in acciaio inossidabile e smontabili. Le parti in plastica sono contrassegnate con il simbolo del relativo materiale. POSIZIONAMENTO: Attenzione: l’impianto interno ed i locali in cui vengono installate apparecchiature per comunità, devono rispondere alle normative vigenti. Il costruttore declina ogni responsabilità per danni diretti o indiretti a persone o cose derivanti dal mancato rispetto di dette normative. Prima dell’installazione verificare che nelle adiacenze non vi siano o siano adeguatamente protetti, oggetti e materiali che potrebbero essere danneggiati dal vapore acqueo o da schizzi di soluzione di lavaggio. Posizionare la lavastoviglie nel punto desiderato e togliere la pellicola protettiva. Livellare la lavastoviglie (aiutandosi con una livella) sui quattro piedini regolati in modo da garantirne la stabilità; ogni altra soluzione deve essere approvata dal costruttore.

4 ISTRUZIONI PER L’INSTALLATORE

ASSISTENTE TECNICO Allacciamento idraulico e scarico: I tubi idraulici ed il cavo di alimentazione elettrica fuoriescono dalla zona posteriore. Allacciare il tubo di alimentazione idrica ad una presa con bocca filettata ¾” gas. Per il collegamento alla rete idrica utilizzare solamente tubi nuovi; tubi vecchi o usati non devono essere utilizzati. La pressione dinamica di alimentazione dovrà essere compresa tra 2 e 4 bar, se superiore è necessario installare un riduttore di pressione. E’ indispensabile installare un rubinetto generale sulla tubazione di arrivo acqua di alimentazione; il rubinetto dovrà essere accessibile ad installazione terminata, non installare il rubinetto dietro la lavastoviglie. La durata cicli dichiarata è riferita ad alimentazione con acqua calda 50°C. In caso di alimentazione ad acqua fredda la durata potrebbe aumentare in relazione alla temperatura dell’acqua in ingresso, essendo la lavastoviglie dotata di risciacquo a temperatura e pressione costanti. Scarico: Ogni lavastoviglie è già dotata di tubo per il collegamento allo scarico; questo sarà da prevedersi a pavimento, con piletta a sifoide. Attenzione: accertarsi che i tubi di alimentazione e scarico non siano piegati, strozzati o schiacciati dopo l’installazione.

Allacciamento elettrico Il collegamento elettrico della lavastoviglie ed eventuali apparecchi supplementari va affidato a personale autorizzato e qualificato, nel rispetto delle norme vigenti; osservare inoltre le disposizioni tecniche di allacciamento. La potenza totale installata è riportata sulla targhetta dati tecnici dell’apparecchio. Insieme alla lavastoviglie non devono essere protetti altri apparecchi. L’esercente dovrà provvedere all’installazione, secondo le norme vigenti, di un interruttore generale sulla linea di alimentazione elettrica e di un interruttore differenziale compatibile con le caratteristiche della macchina. Tali interruttori devono essere installati vicino alla lavastoviglie, essere facilmente accessibili dopo l’installazione e garantire la disconnessione completa della rete elettrica nelle condizioni della categoria di sovratensione III. Attenzione!!! La lavastoviglie è priva di tensione solamente quando l’interruttore generale è disinserito.

Collegare l’apparecchio al sistema equipotenziale utenza. Il morsetto per il collegamento è posto nella zona posteriore inferiore della macchina. Il conduttore di protezione (PE) è di colore giallo-verde, il conduttore neutro (N) di colore blu e i conduttori di fase (L1, L2, L3) di colore nero, grigio e marrone.

5 PRIMA MESSA IN FUNZIONE

Il sistema elettrico di protezione deve essere sottoposto ad un test funzionale prima della messa in esercizio. L’installazione deve essere eseguita e/o verificata dal rivenditore autorizzato che si occuperà della prima messa in funzione e delle istruzioni relative al funzionamento della lavastoviglie.

PREPARAZIONE ALL’USO

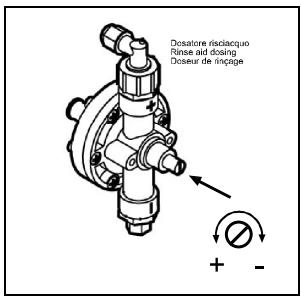

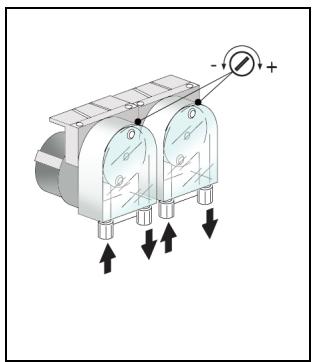

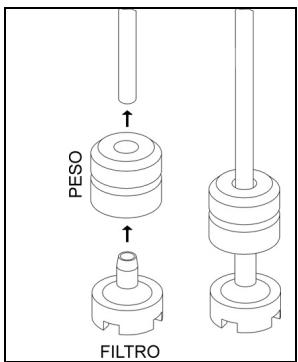

Importante: Il dosatore brillantante è sempre presente, il dosatore detersivo solamente su alcuni modelli. Se entrambi i dosatori sono presenti posizionare i contenitori esterni di detergente e brillantante ed inserirvi i rispettivi tubi di pescaggio posti sul retro della macchina. Tubo rosso: detergente tubo trasparente: brillantante Prima di introdurre i tubi nei contenitori applicare alle estremità il peso (necessario a mantenere il pescaggio sul fondo del contenitore) ed il filtro come indicato in figura. Per la regolazione agire sulle viti di regolazione indicate in figura, si raccomanda di fare eseguire la regolazione dal personale delle società fornitrici di prodotti di detergenti. Se il dosatore detergente non è premontato, è possibile installarlo successivamente ordinando il KIT relativo. In alternativa è possibile collegare un dosatore esterno eseguendone il collegamento elettrico con un cavo 2x0,5 mm tipo H05 RN-F, inserito attraverso il passaggio indicato nello schema CARATTERISTICHE TECNICHE e collegato come da schema elettrico in dotazione alla lavastoviglie. Il dosatore deve essere 230V/50 Hz con potenza massima assorbita di 15 W. Collegare al dosatore detergente esterno alla lavastoviglie attraverso il tubo rosso sopracitato.

6 SETTAGGI SETTAGGI Durante la prima messa in funzione provvedere all’impostazione o regolazione delle funzioni/parametri di seguito indicati: ALIMENTAZIONE : 200 – 250 VAC.

POTENZA ASSORBITA : 4 VA

TEMPERATURA DI FUNZIONAMENTO : 0 / 60 °C

UMIDITA’ DI FUNZIONAMENTO : max 90 % senza condensazione NORMATIVE : la scheda e’ progettata e costruita in osservanza alle vigenti normative europee in materia di sicurezza elettrica e di compatibilita’ elettromagnetica. In particolare le seguenti: EN 61000-6-3 : Emissione per ambienti residenziali e commerciali EN 61000-6-2 : Immunita’ per ambienti industriali EN 61000-4-11 : Immunita’ alle microinterruzioni di rete EN 60335-1 : direttiva sicurezza bassa tensione ZERO CROSSING : il rele’ che alimenta la resistenza elettrica della vasca e’ dotato della funzione “ zero crossing “, che sincronizza la commutazione di questo rele’, sia in chiusura che in apertura, con il passaggio per lo zero della tensione di rete, sia per frequenze di rete di 50 Hz che per 60 Hz. In questo modo si riduce notevolmente l’usura dei contatti di questo rele’.

SCHEMA DI COLLEGAMENTO

Morsetto Collegamento 1–2

ALIMENTAZIONE SCHEDA , 230 VAC

PRESSOSTATO VASCA , chiuso sopra livello

ALIMENTAZIONE USCITE, fase 230 VAC PARAMETRI DI CONFIGURAZIONE MACCHINA ( Destinato al personale tecnico non all’utente )

TEMPO CICLO DI SCARICO, da 1 a 5 minuti, preimpostato a 2 TEMPERATURA BOILER, da 60 a 95 °C, preimpostato a 86 °C TEMPERATURA VASCA, da 40 a 65 °C, preimpostato a 55 °C DURATA RISCIACQUO da 10 a 40 sec., preimpostato a 13 sec Durante la fase di risciacquo viene attivata anche la pompa di scarico ( se installata ), che viene tenuta attivata per 4 secondi dopo la fine della fase di risciacquo

OPZIONE FERMO BOILER: 0 = non installato, 1 = installato, preimpostato a 0 TIPO MACCHINA: 5 = con tre cicli di lavaggio senza Break Tank/Air Trap per Capot 6 = con tre cicli di lavaggio con Break Tank /Air Trap per Capot OPZIONE SCARICO CON TROPPOPIENO : 0 = non installato. 1 = installato, preimpostato a 1 Lo scarico viene attivato ogni volta che si attiva l’elettrovalvola di carico . Finita la fase di risciacquo , la pompa scarico funziona ancora per 4 secondi Il ciclo di scarico puo’ anche essere attivato manualmente dall’operatore mantenendo premuto il tasto di scarico per 3 secondi. Il ciclo di scarico ha una durata di 120 secondi, al termine la macchina si spegne automaticamente. DURATA CARICO ACQUA, da 1 a 10 minuti, preimpostato a 10 minuti. Per entrare nel menu fabbrica occorre seguire la seguente procedura:

1) spegnere la macchina con il tasto

2) entro 6 secondi dallo spegnimento macchina premere 7 volte il tasto

Al termine dei 6 secondi sul display appare appare la scritta “ P0”.

selezionare il parametro da modificare per visualizzare sul display il parametro selezionato

5) modificare il parametro con il tasto

6) confermare la modifica con il tasto

7) selezionare, allo stesso modo, altri parametri da modificare e modificarli come descritto sopra

8) Dopo aver impostato tutti i parametri della macchina, premere il tasto

La lavastoviglie è in grado di segnalare una serie di malfunzionamenti evidenziati sul display. Dopo avere spento e riacceso la macchina, se il problema persiste agire come sotto indicato:

Timeout carico acqua ( la durata del carico acqua ha superato il tempo impostato in P9 Verifica elettrovalvola – Verificare che il rubinetto dell’acqua sia aperto Anomalia scarico. Al termine della fase di scarico la cpu rileva ancora acqua in vasca. Puo’ essere dovuto a: guasto pompa scarico otturazione tubo scarico guasto pressostato vasca tempo ciclo di scarico ( P0 ) impostato troppo basso

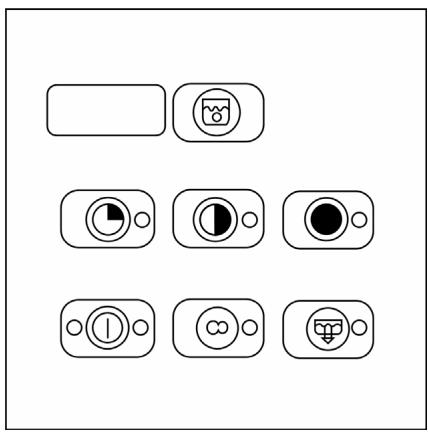

Pannello comandi Pulsante on off Simbolo riempimento vasca Pulsante svuotamento boiler Ciclo lavaggio breve Ciclo lavaggio medio Ciclo lavaggio lungo Ciclo lavaggio continuo Led funzioni: Rappresentazione dei led:

spento; acceso Prima del lavaggio Usare solamente detergenti e brillantanti per lavastoviglie industriali. Non utilizzare detergenti previsti per il lavaggio a mano. Consigliamo l’utilizzo di prodotti appositamente studiati per questa lavastoviglie. Durante il rabbocco dei serbatoi fare attenzione a non scambiare i prodotti, questo potrebbe provocare malfunzionamenti e danni alla lavastoviglie. Non mescolare detergenti diversi, si danneggerebbe il dispositivo dosatore. I detergenti per lavastoviglie industriali possono provocare gravi irritazioni. Rispettare attentamente le istruzioni del produttore di detersivo riportate sulla confezione. Aprire il rubinetto di rete dell’acqua (utenza).

Verificare: Il livello di detergente e brillantante nei contenitori. Il corretto posizionamento dei filtri, la rotazione degli irroratori, l’assenza di corpi estranei nella lavastoviglie. Inserire l’interruttore generale (utenza), sul display compare “OFF”.

PRIMO UTILIZZO GIORNALIERO (vasca e boiler vuoti) Azionare l’ interruttore a muro,si accenderanno due puntini luminosi sul dispaly; il led a sinistra dell’interruttore si illuminerà di rosso per segnalare macchina in tensione; mettere il troppo pieno e chiudere la capot. Premere l’ interruttore generale inizia il carico; Il led , il led a destra dell’interruttore diventa verde e la macchina

comincerà a lampeggiare e a carico terminato diventerà fisso verde Selezionare il tempo di lavaggio desiderato agendo sui selettori tenendo presente che al primo avvio la macchina si posiziona automaticamente sul ciclo medio

Per il ciclo selezionato si illumina il led verde relativo. Durante la fase di lavaggio il led lampeggia fino la fine del ciclo, per ritornare poi verde fisso. Per l’avvio del ciclo aprire la capot, inserire il cestello e chiudere la capot; il led selezionato inizierà a lampeggiare per poi rimanere fisso al termine del ciclo completo. Il display inizierà a segnalare le temperature di lavaggio o di risciacquo in base alla funzione in corso della macchina. N.B. se la macchina è predisposta con attesa risciacquo il lavaggio continuerà fino al raggiungimento della temperatura di risciacquo programmata dopo di chè terminerà il suo ciclo. dopo averlo selezionato comincerà a lampeggiare il led Per il ciclo continuo interromperlo premere nuovamente sarà illuminato verde fisso. , per e inizierà il risciacquo che terminerà il ciclo quando il led

per 4 secondi, Per i modelli con pompa di scarico a fine lavoro togliere il troppo pieno e tenere premuto all’accensione del led inizierà lo scarico che terminerà allo spegnimento automatico della macchina.

DURATA (*) Bicchieri Breve circa 1’ 15” Bicchieri, tazzine, piatti poco sporchi Media circa 2’ Posate e piatti molto sporchi Lunga circa 3’ Stoviglie particolarmente sporche Continua da 0 a 10’

(*) La durata cicli sopraindicata si riferisce ad allacciamento trifase, con alimentazione ad acqua calda a 50°C. In caso di alimentazione ad acqua fredda la durata cicli potrebbe aumentare in relazione alla temperatura dell’acqua in ingresso.

CARICO DELLE STOVIGLIE

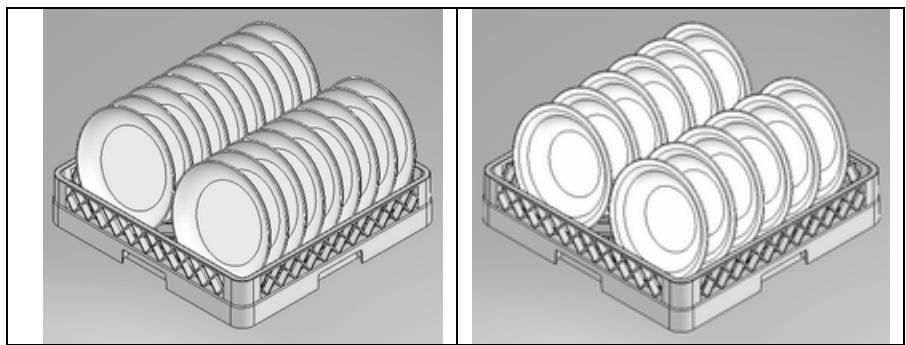

Piatti Il cesto può contenere 12 piatti fondi o 18 piatti piani. Asportare dai piatti i residui solidi (ossa, bucce, noccioli, ecc.); lasciare preventivamente in ammollo in acqua fredda piatti con residui secchi di formaggio, uovo……ecc. Bicchieri Posizionare i bicchieri rivolti verso il basso. Posate Utilizzare l’apposito/i cestino. Disporre le posate alla rinfusa preferibilmente con il manico rivolto verso il basso, facendo attenzione a non ferirsi con i rebbi delle forchette e le lame dei coltelli. Scarico totale a fine giornata Al termine delle operazioni di lavaggio comportarsi come segue: sulla posizione "OFF"; - portare l'interruttore generale - disinserire l'interruttore generale a muro; - chiudere il rubinetto d'alimentazione acqua; - togliere troppopieno (la macchina inizia a scaricare) ; - a macchina scarica togliere filtro ; - lavare l'interno della vasca e i filtri con prodotti idonei; - ricollocare filtro e troppopieno nelle rispettive sedi. Per i modelli con pompa di scarico (optional) a fine lavoro togliere il troppo pieno e tenere premuto il pulsante di per 4 secondi, all’accensione del led scarico automatico della macchina. inizierà lo scarico che terminerà allo spegnimento Dopo uno scarico totale si consiglia la pulizia dei filtri come viene spiegato al paragrafo precedente. Non spegnere la lavastoviglie con acqua in vasca, eseguire sempre lo scarico.

10 MANUTENZIONE E PULIZIA

Nonostante non sia richiesta una particolare manutenzione programmata consigliamo di fare controllare la lavastoviglie da un tecnico specializzato due volte l’anno. N.B: danneggiamenti intenzionali o derivanti da incuria, negligenza, dal mancato rispetto delle prescrizioni, istruzioni e norme o da collegamenti errati, non sono da ritenersi responsabilità del costruttore.

10.1 Pulizia quotidiana

La lavastoviglie risponde al grado di protezione IPX4, ma è vietato utilizzare getti d’acqua diretti per la pulizia.

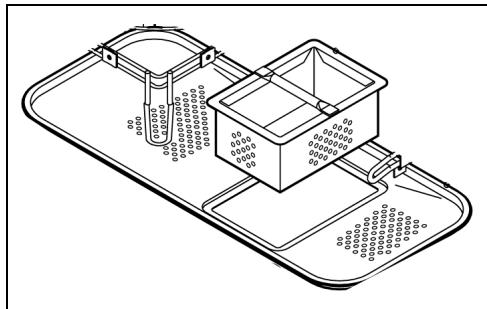

Pulizia del filtro durante la giornata E’ consigliato, in caso di utilizzo particolarmente gravoso, effettuare ogni 30-40 cicli la pulizia del filtro, mantenendo la macchina in condizioni operative; per fare questo eseguire lo “scarico parziale vasca”. Rimuovere i filtri (è sufficiente sollevarli dalla loro sede come indicato in figura), facendo attenzione che residui grossolani non cadano nel pozzetto sotto i filtri, pulirli dai residui e risciacquarli abbondantemente, reinserendoli poi correttamente; non intervenire con oggetti appuntiti o taglienti. Pulire eventuali incrostazioni di calcare per evitare accumuli; - Pulire accuratamente e frequentemente le superfici con uno straccio umido; utilizzare detergenti neutri, non abrasivi, non contenenti sostanze a base di cloro, prodotti che corrodono e danneggiano l’acciaio inox. Non utilizzare i prodotti sopra elencati nemmeno per pulire il pavimento sotto la lavastoviglie o nelle vicinanze, per evitare che vapori o gocce possano produrre danni alle superfici in acciaio.

10.2 Controlli periodici

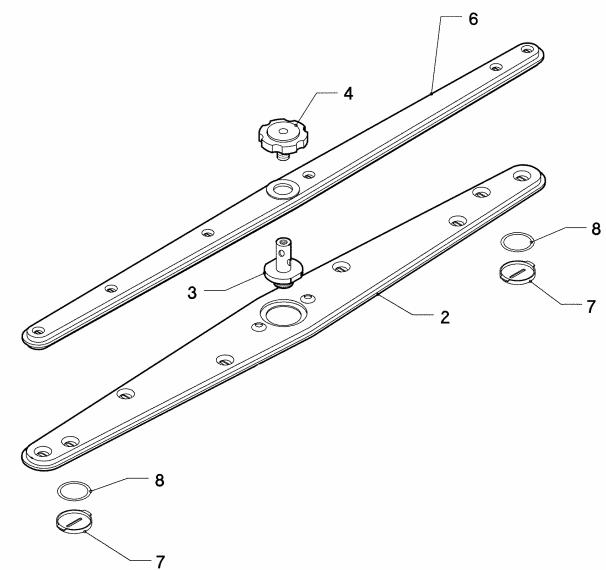

Smontare gli irroratori (inferiore e superiore 2-4), svitando la vite centrale (4); svitare i tappi alle due estremità degli irroratori di lavaggio (7). Pulire i fori e gli ugelli sotto un getto d’acqua corrente pulita, non intervenire con attrezzi che potrebbero provocare danni. Rimontare gli irroratori con cura. Pulire esternamente la macchina con un panno umido e sapone neutro risciacquando ed asciugando attentamente.

10.3 Sosta prolungata

Se si prevede di non utilizzare la lavastoviglie per un periodo di tempo piuttosto lungo, è necessario eseguire lo svuotamento del dispositivo erogazione di detergente e brillantante per evitare cristallizzazioni e danni alle pompe: Togliere i tubi di pescaggio dai contenitori del detergente e brillantante ed immergerli in un contenitore contenente di acqua pulita, eseguire alcuni cicli di lavaggio, eseguire scarico completo. Infine disinserire l’interruttore generale, chiudere il rubinetto d’entrata acqua, I tubi di pescaggio detergente e brillantante andranno nuovamente inseriti nei contenitori al momento della messa in funzione, facendo attenzione a non invertirli (tubo rosso = detergente; tubo trasparente = brillantante). Non lasciare l' apparecchio inattivo acceso ed inutilizzato per periodi di tempo più o meno lunghi.

11 PROBLEMI ED ANOMALIE (UTENTE) PROBLEMA POSSIBILE CAUSA POSSIBILE RIMEDIO Manca tensione di rete Verificare connessione alla rete elettrica.

Il riempimento della lavastoviglie non è ancora terminato. Attendere l’accensione del led Fori di lavaggio degli irroratori intasati o incrostati Smontare e pulire irroratori (10.2 Controlli periodici) Detergente o brillantante insufficiente o non adeguato Verificare tipo e quantità di detergente. Piatti /bicchieri mal posizionati Disporre adeguatamente piatti/bicchieri. Bassa temperatura di lavaggio Verificare temperatura visualizzata sul display, se inferiore ai 50° chiamare Assistenza. Ciclo impostato inadeguato Aumentare durata ciclo di lavaggio, in particolare se molto sporco o parzialmente essiccato. RISCIACQUO INSUFFICIENTE Ugelli irroratori intasati Boiler incrostato di calcare Verificare pulizia ugelli e se l’addolcitore eventualmente montato funziona correttamente.

MACCHIATI Brillantante inadeguato o non erogato correttamente. Durezza acqua superiore a 12°dF o molti sali disciolti Verificare contenitore brillantante e se adeguato al tipo di acqua di rete. Se il problema permane contattare assistenza.

PRESENZA DI ACQUA IN

Tubo di scarico mal posizionato o parzialmente ostruito Verificare che il tubo e lo scarico della lavastoviglie non siano ostruiti e che lo scarico non sia posizionato troppo in alto; vedi schema di collegamento.

SCADENTI 12 ANOMALIE VISUALIZZATE A DISPLAY (UTENTE) Dopo aver spento e riacceso la macchina se il problema persiste contattare l' assistenza tecnica comunicando il tipo di errore a display :

Timeout carico acqua ( la durata del carico acqua ha superato il tempo impostato )

Anomalia scarico. Al termine della fase di scarico la cpu rileva ancora acqua in vasca. Puo’ essere dovuto a: guasto pompa scarico (se presente), otturazione tubo scarico, guasto pressostato vasca, tempo ciclo di scarico impostato troppo basso

Elettrovalvola Risciacquo Rinse Electrovalve
