1 Sicherheits- und Gebrauchshinweise DIESES HANDBUCH IST FESTER BESTANDTEIL DER GESCHIRRSPÜLMASCHINE; STETS VOLLSTÄNDIG GEMEINSAM MIT DEM GERÄT AUFBEWAHREN. AUFSTELLUNG, ANSCHLÜSSE, INBETRIEBNAHME UND FEHLERBEHEBUNG SOWIE DAS AUSWECHSELN DES STROMVERSORGUNGSKABELS DÜRFEN AUSSCHLIESSLICH VON QUALIFIZIERTEM FACHPERSONAL VORGENOMMEN WERDEN. DER GESCHIRRSPÜLER IST AUSSCHLIESSLICH FÜR DEN PROFESSIONELLEN GEBRAUCH DURCH BEFUGTES PERSONAL BESTIMMT. DAS GERÄT IST FÜR DAS SPÜLEN VON GESCHIRR (TELLER, TASSEN, SCHÜSSELN, BLECHE, BESTECK) UND ÄHNLICHEM IN DER GASTRONOMIE UND DER GEMEINSCHAFTSVERPFLEGUNG BESTIMMT UND ENTSPRICHT DEN INTERNATIONALEN NORMEN FÜR ELEKTRISCHE UND MECHANISCHE SICHERHEIT (CEI-EN-IEC 60335-2-58/61770) UND FÜR ELEKTROMAGNETSCHE KOMPATIBILITÄT (CEI-IEC-EN 55014-1/-2, 61000-3;4, 50366). DER HERSTELLER ÜBERNIMMT KEINERLEI HAFTUNG FÜR PERSONEN- ODER SACHSCHÄDEN, DIE DURCH NICHTBEACHTUNG DER HINWEISE IN DIESEM HANDBUCH, DURCH UNSACHGEMÄSSEN GEBRAUCH, DURCH UNBEFUGTE EINGRIFFE AM GERÄT ODER AUCH NUR AN EINEM EINZIGEN GERÄTETEIL UND DURCH DIE VERWENDUNG NICHT ORIGINALER ERSATZTEILE VERURSACHT WERDEN. DAS GERÄT MUSS GEMÄSS DER SICHERHEITSVORSCHRIFTEN FÜR ELEKTROANLAGEN KORREKT GEERDET WERDEN. DIESES GERÄT TRÄGT DAS KONFORMITÄTSZEICHEN DER EUROPÄISCHEN RICHTLINIE 2002/96/EC, WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT (WEE). ES IST AUFGABE DES BENUTZERS, FÜR EINE KORREKTE ENTSORGUNG DES GERÄTS ZU SORGEN, UM ETWAIGEN NEGATIVEN, UMWELT- UND GESUNDHEITSSCHÄDLICHEN AUSWIRKUNGEN VORZUBEUGEN. DAS AUF DEM GERÄT SELBST ODER AUF DEN BEILIEGENDEN UNTERLAGEN ANGEBRACHTE SYMBOL DRÜCKT AUS, DASS DIESES GERÄT NICHT ZUM NORMALEN HAUSMÜLL GEHÖRT, SONDERN IN EINEM SPEZIELLEN RECYCLINGHOF FÜR ELEKTRO- UND ELEKTRONISCHE GERÄTE ENTSORGT WERDEN MUSS. DASS GERÄT MUSS GEMÄSS DER GELTENDEN ÖRTLICHEN BESTIMMUNGEN ZUR MÜLLENTSORGUNG ZERLEGT WERDEN. WENDEN SIE SICH FÜR NÄHERE INFORMATIONEN BEZÜGLICH DER BEHANDLUNG, ENTSORGUNG UND WIEDERVERWERTUNG DIESES GERÄTS AN DAS ZUSTÄNDIGE ÖRTLICHE AMT, DEN MÜLLABFUHRVERBAND ODER IHREN HÄNDLER. NIEMALS LÖSUNGSMITTEL WIE ALKOHOL ODER TERPENTIN EINFÜHREN. DERARTIGE STOFFE KÖNNEN EXPLOSIONEN VERURSACHEN. NIEMALS GESCHIRR MIT ASCHE-; WACHS- ODER LACKRESTEN EINFÜHREN. DEN GESCHIRRSPÜLER ODER TEILE DAVON NIEMALS ALS STUFE, STÜTZE ODER HALTERUNG FÜR PERSONEN, DINGE ODER TIERE VERWENDEN. NICHT AUF DIE GEÖFFNETE TÜRKLAPPE DER GESCHIRRSPÜLMASCHINE SETZEN ODER SICH ANLEHNEN. ES DROHT KIPPGEFAHR MIT ENTSRPRECHENDER VERLETZUNGSGEFAHR FÜR PERSONEN. DIE TÜRKLAPPE DER GESCHIRRSPÜLMASCHINE WEGEN STOLPERGEFAHR NIEMALS OFFEN LASSEN. ETWAIGE, NACH EINEM SPÜLGANG VORHANDENDE GESCHIRR ODER IM GESCHIRRSPÜLER NIEMALS TRINKEN.

WASSERRÜCKSTÄNDE IM DAS GERÄT IST NICHT FÜR DEN GEBRAUCH DURCH MINDERJÄHRIGE ODER PERSONEN MIT VERMINDERTEN KÖRPERLICHEN, WARNEHMUNGS- ODER GEISTIGEN FÄHIGKEITEN BZW. DURCH UNERFAHRENES PERSONAL GEEIGNET. DERARTIGE PERSONEN DÜRFEN DAS GERÄT NUR UNTER AUFSICHT EINER FÜR IHRE SICHERHEIT VERANTWORTLICHEN PERSON GEBRAUCHEN.

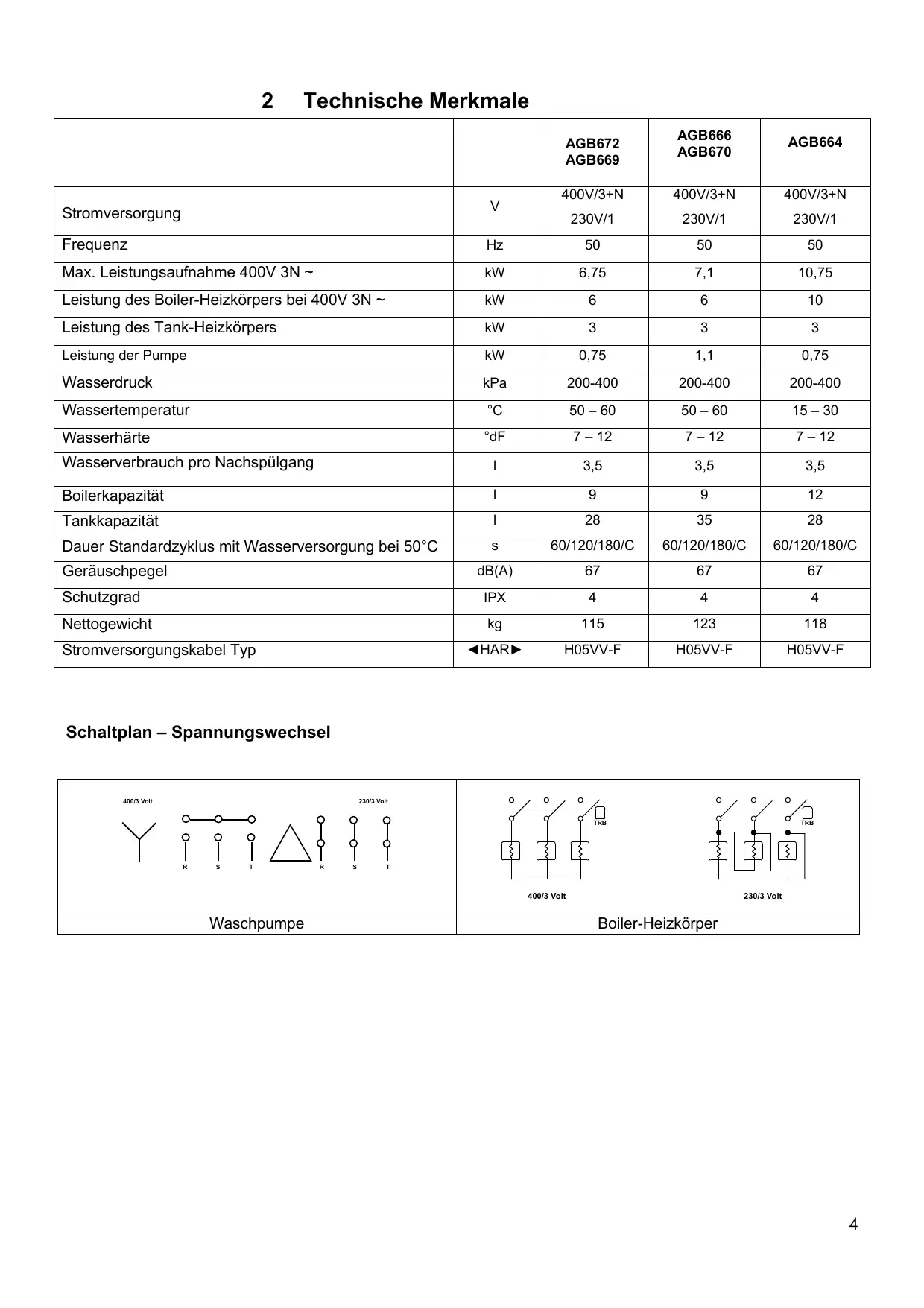

Technische Merkmale AGB666 AGB670

Max. Leistungsaufnahme 400V 3N ~

Leistung des Boiler-Heizkörpers bei 400V 3N ~

Leistung des Tank-Heizkörpers

Wasserverbrauch pro Nachspülgang

Dauer Standardzyklus mit Wasserversorgung bei 50°C

H05VV-F H05VV-F H05VV-F Geräuschpegel

Stromversorgungskabel Typ

Schaltplan – Spannungswechsel

3 INSTALLATION UND AUFSTELLUNG INSTALLATION und AUFSTELLUNG Den Geschirrspüler an seinen Installationsort bringen, Verpackung entfernen und das Gerät und seine Bestandteile auf Unversehrtheit überprüfen. Etwaige Schäden müssen dem Lieferanten schriftlich mitgeteilt werden. Die Verpackungsbestandteile (Plastiktüte, Styroporschaum, Nägel, etc.) stellen potentielle Gefahrenquellen dar und müssen deshalb für Kinder und Haustiere unzugänglich sein. Es werden ausschließlich umweltverträgliche Verpackungsmaterialien verwendet. Sie können bedenkenlos aufbewahrt oder in einer speziellen Abfall-Entsorgungszentrale entsorgt werden. Für eine etwaige Entsorgung mit Recycling sind die verschiedenen Kunststoffmaterialien folgendermaßen gekennzeichnet: PE Polyethylen: Umverpackungsfolie, Kunststoffhülle für die Gebrauchsanleitung, Schutzhüllen. PP Polypropylen: Verpackungsbänder. PS Styropor-Schaumstoff: Schutzecken, Verpackungsdeckel. Holzbestandteile und Kartons müssen gemäß der geltenden Vorschriften entsorgt werden. Altgeräte niemals in der Umwelt abladen. Die Demontage muss gemäß der geltenden Vorschriften erfolgen. Alle Metallbestandteile können ausgebaut werden und sind aus rostfreiem Edelstahl. Alle Kunststoffbestandteile sind mit dem Symbol des entsprechenden Materials gekennzeichnet.

AUFSTELLUNG: Achtung: Die Innenanlage und die Räume, in denen die Geräte für Gemeinschaftsverpflegung installiert werden, müssen den geltenden Vorschriften entsprechen. Der Hersteller übernimmt für etwaige Schäden, die durch die Nichtbeachtung die Vorschriften verursacht werden, keinerlei Haftung. Vor der Installation sicherstellen, dass sich in der Nähe des Aufstellorts keine bzw. nur entsprechend geschützte Gegenstände oder Materialien befinden, die durch den Wasserdampf oder durch Spritzer der Waschflüssigkeit beschädigt werden könnten. Geschirrspüler am gewünschten Ort aufstellen und Schutzfolie entfernen. Geschirrspüler (mit einer Wasserwaage) auf den vier Stützfüßen fest und stabil aufstellen. Weitere Aufstellungslösungen müssen zuerst vom Hersteller genehmigt werden.

4 ANLEITUNG FÜR INSTALLATION UND KUNDENDIENST Hydraulikanschluss und Abfluss: Die Hydraulikleitungen und das Versorgungskabel treten an der Maschinenrückseite aus dem Geschirrspüler aus. Die Wasserversorgungsleitung an einen Anschluss mit einer ¾” Gewindeöffnung anschließen . Für den Anschluss an die Wasserversorgung ausschließlich neue Leitungen verwenden. Der Gebrauch alter oder gebrauchter Leitungen ist untersagt. Der dynamische Versorgungsdruck muss zwischen 2 und 4 bar betragen, bei Überschreitung dieses Werts muss ein Druckminderer installiert werden. An der Wassereinlaufleitung muss ein Hauptventil installiert werden; Dieses Ventil muss auch nach vollendeter Installation zugänglich sein und darf deshalb nicht an der Rückseite des Geschirrspülers angebracht werden. Die Angaben hinsichtlich der Zyklusdauer beziehen sich auf eine Warmwasserversorgung bei 50°C. Bei Kaltwasserversorgung können die Spülgänge je nach Wassertemperatur auch länger dauern, da die Maschine mit Nachspülgang bei konstanter Temperatur und gleichbleibenden Druck arbeitet. Abfluss: Jede Geschirrspülmaschine ist mit einem Abfluss-Verbindungsrohr ausgestattet. Der Abfluss muss im Boden mit Siebplatte erfolgen. Achtung: Sicherstellen, dass die Versorgungs- und Abflussleitungen nach der Installation nicht gebogen, abgeklemmt oder zusammengedrückt sind.

Der Stromanschluss der Geschirrspülmaschine und etwaiger Zusatzgeräte muss gemäß der geltenden Vorschriften erfolgen und darf ausschließlich von befugtem Fachpersonal vorgenommen werden; technische Hinweise für den Anschluss beachten. Die Gesamtleistung ist auf der technischen Datenplakette des Geräts angegeben. An den Schutzkreis des Geschirrspülers dürfen keine weiteren Geräte angeschlossen werden. Der Benutzer muss gemäß der geltenden Vorschriften bei der Installation für die Anbringung eines Hauptschalters an der Stromversorgungsleitung und für einen mit den Merkmalen der Maschine kompatiblen Differential-Schalter sorgen. Beide Schalter müssen in der Nähe der Maschine angebracht werden, auch nach der Installation leicht zugänglich sein und die vollständige Trennung vom Stromnetz bei Überspannung Kategorie III gewährleisten.

Achtung!!! Die Stromzufuhr des Geschirrspülers ist nur bei abgeschaltetem Hauptschalter sicher unterbrochen. Maschine ans normale Verbraucher-Gleichstromnetz anschließen. Die Kabelklemme für den Anschluss befindet sich im unteren Bereich der Maschine. Der Schutzleiter (PE) ist gelb-grün, der Neutralleiter (N) blau und die Phasenleiter (L1, L2, L3) sind schwarz, grau und braun.

5 INBETRIEBNAHME INBETRIEBNAHME Die Stromschutzanlage muss vor der Inbetriebnahme einem Funktionstest unterzogen werden. Die Installation muss vom Vertragshändler vorgenommen und/oder überprüft werden, ebenso nimmt dieser die Inbetriebnahme der Maschine und deren Betriebseinführung vor.

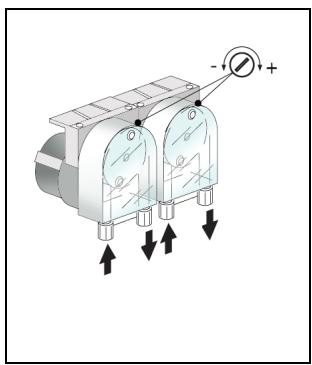

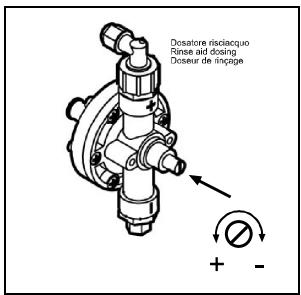

VORBEREITUNG Wichtig: Jedes Gerät verfügt über einen Klarspülerdosierer, über einen Spülmitteldosierer nur einige Modelle. Ist die Maschine mit beiden Dosiervorrichtungen versehen, Klarspüler- und Spülmittelbehälter einsetzen und die Entnahmeleitungen an der Maschinenrückseite einfügen. Rote Leitung: Spülmittel Transparente Leitung: Klarspüler Zuvor die Gewichte an den Leitungsenden anbringen (um die Entnahmevorrichtung am Behälterboden zu halten) und den Filter wie in der Abbildung einsetzen. Zur Regelung die Einstellschraube wie in der Abbildung drehen. Die Einstellung sollte vom Fachpersonal des Reinigungsmittellieferanten vorgenommen werden. Für Ausführungen ohne Spülmitteldosierer kann das Dosierset nachbestellt und nachträglich installiert werden. Alternativ kann auch ein externer Dosierer mit einem elektrischen 2x0,5 mm Verbindungskabel Typ H05 RN-F angeschlossen werden. Für die Verlegung und den Anschluss siehe das beigefügte Schema TECHNISCHE MERKMALE und den Schaltplan. Verwenden Sie einen Dosierer zu 230V/50 Hz mit maximaler Leistungsaufnahme von 15 W. Dann den externen Spülmitteldosierer mit der oben genannten roten Leitung an die Spülmaschine anschließen.

6 EINSTELLUNGEN PARAMETER FÜR DIE KONFIGURIERUNG DER MASCHINE ( Für den Elektrotechniker nicht den Benutzer )

Anschluss Modelle mit Haube

1–2 3–4 5–6 10 11 12 13 14 15 16 17 18 18 B.TANK 19 20 21 22

Kartenversorgung, 230 Vac Temperatursonde Boiler Temperatursonde Tank Druckregler Break-Tank Reserveeingang Mikro Haube Druckregler Tank, bei überhöhtem Füllstand geschlossen Eingänge Fernschalterspule Heizelemente Boiler Heizelement Boiler, max. 10 Amp. Nachspülpumpe (Maschinentyp 4) Spülpumpe ( max. 1 PS ) Nachspül-Mv + Drucksteigerungspumpe Abflusspumpe ( max. 0.75 PS ) optional Ausgangsversorgung, Phase 230 Vac

Dauer Abflusszyklus Boiler-Temperatur Tanktemperatur Dauer Nachspülgang Option BOILERSTOPP Maschinentyp 1 = Kurzspülgang, Dauerzyklus (max. 10’) 2 = Kurz-, Mittel-, Langspülgang, Dauerzyklus (max. 10’) 3 = Kurz- und Mittelspülgang werksseitig auf 1 eingestellt 4 = Break Tank, Mittel-, Langspülgang, Dauerzyklus, bei dieser Konfigurierung muss die Option Kaltwasser-Nachspülgang auf ”0” stehen 5 = Mit drei Spülzyklen ohne Break Tank für Capot-Modelle 6 = Mit drei Spülzyklen mit Break Tank für Capot-Modell Option Abfluss mit Überlauf Option Nachspülgang mit Kaltwasser Option Wiederherstellung Dauer Wassereinlauf

1-5’ 60-95°C 40-65°C 10-40’’

JA/NEIN Werksseitige Einstellung 1 82°C 55°C 13”

Für den Zugang zum Menü der werksseitigen Einstellungen folgendermaßen vorgehen: ausschalten

1) Maschine mit der Taste

2) Innerhalb von 6 Sekunden nach dem Ausschalten der Maschine 7 Mal Taste Nach Ablauf der 6 Sekunden zeigt das Display“ P0” an 3) Mit der Taste 4) Taste

den zu verändernden Parameter wählen drücken, um den gewählten Parameter auf dem Display anzuzeigen

5) Parameter mit der Taste

6) Veränderung mit der Taste bestätigen 7) Zur Anzeige und Veränderung der weiteren Parameter wie oben beschrieben vorgehen 8) Nach der Einstellung der verschieden Parameter, Taste

drücken und Menü verlassen.

7 FEHLERANZEIGE AUF DEM DISPLAY Der Geschirrspüler zeigt verschiedene Funktionsfehler auf dem Display an. Bleibt die Störung auch nach dem Aus- und Wiedereinschalten der Maschine bestehen, folgendermaßen vorgehen:

Timeout Wassereinlauf ( die Dauer für den Wassereinlauf hat die in P9 eingestellte Zeit überschritten)

Magnetventil überprüfen – Überprüfen, ob das Wasserventil geöffnet ist

Fehler beim Abfluss. Nach dem Abfluss erkennt die CPU noch Restwasser im Tank. Mögliche Ursachen:

Abflusspumpe defekt Abflussrohr verstopft Tank-Druckregler defekt Dauer für den Abflusszyklus ( P0 ) zu niedrig eingestellt

Timeout Tank 30 Minuten

Tank- und Boiler-Thermostate überprüfen Sondenanschluss überprüfen

Timeout Boiler 15 Minuten

Tank- und Boiler-Thermostate überprüfen Sondenanschluss überprüfentite

8 GEBRAUCHSANLEITUNG 8.1

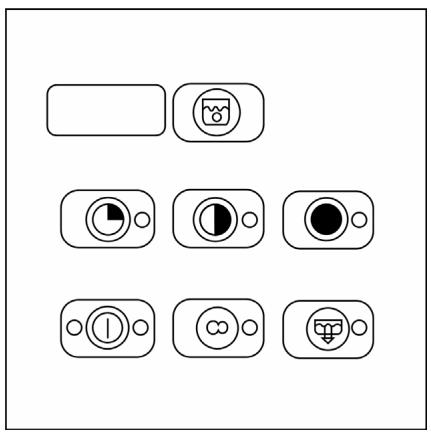

EIN/AUS-Schalter Symbol Tank Füllen Schalter Boiler Entleeren Kurzspülgang Mittlerer Spülgang Langspülgang Dauerspülgang Led-Anzeigen:

Ausschließlich Geschirrspülmittel und Klarspüler für Industrie-Geschirrspüler verwenden. Keine Handspülmittel verwenden. Wir empfehlen den Gebrauch eigens für diesen Geschirrspüler entwickelter Mittel. Während des Befüllens der beiden Behälter Spülmittel und Klarspüler nicht vertauschen, um Betriebsbeeinträchtigungen und Maschinenschäden vorzubeugen. Verschiedene Spülmittel niemals mischen, um Schäden am Dosierer vorzubeugen. Spülmittel für Industriegeschirrspüler können schwere Reizungen verursachen. Stets die Herstellerhinweise auf der Verpackung des Spülmittels genau befolgen. Wasserversorgungshahn öffnen (Benutzer).

Überprüfen Füllstand von Spülmittel und Klarspüler in den Behältern.

Korrekte Anbringung der Filter, die Rotation der Spritzleisten, keine Fremdkörper im Geschirrspüler.

Hauptschalter betätigen (Benutzer), auf dem Display erscheint “OFF”.

TÄGLICHER ERSTBETRIEB (bei leerem Tank und Boiler)

Wandschalter drücken und auf dem Display erscheinen zwei Leuchtpunkte; der links vom Schalter

liegende Led leuchtet rot auf, um die Spannungsversorgung der Maschine anzuzeigen. Überlauf einfügen und Klappe schließen.

drücken und der rechts vom Schalter liegende Led

beginnt zu blinken und leuchtet nach

die Maschine beginnt mit dem Füllvorgang. Der Led Beendigung des Einlaufs grün

. die gewünschte Dauer des Spülgangs einstellen. Beim

ein. Der entsprechende Led Erstbetrieb stellt die Maschine automatisch den Mittleren Spülgang des gewünschten Spülgangs leuchtet grün. Während des Spülvorgangs blinkt der Led und leuchtet nach Beendigung des Spülgangs wieder grün. Zum Zyklusstart die Klappe öffnen, den Korb einsetzen und die Klappe wieder schließen; der gewählte Led blinkt und leuchtet erst nach Beendigung des kompletten Spülgangs wider grün. Auf dem Display wird je nach ablaufender Phase die Spül- bzw. Nachspültemperatur angezeigt.

ACHTUNG: Ist die Maschine mit Nachspül-Wartezeit versehen, so dauert der Spülgang bis die programmierte Nachspültemperatur erricht ist, anschließend wird der Spülgang beendet. Nach der Wahl des Dauerspülgangs beginnt der Led zu blinken

, zum Abbruch erneut

der Nachspülgang, nach Beendigung leuchtet der Led

drücken. Anschließend beginnt

Für Modelle mit Ausflusspumpe Überlauf nach Betriebsende entfernen und 4 Sekunden lang drücken. Sobald der Led aufleuchtet beginnt der Abflussvorgang, nach Beendigung schaltet die Maschine automatisch aus.

9 PROGRAMMWAHL PROGRAMM VERSCHMUTZUNG DAUER (*)

Kurzgang, ca. 1’ 15”

Gläser, Tassen, leicht verschmutzte Teller

Mittlerer Gang, ca. 2’

Stark verschmutztes Besteck und Teller

(*) Die oben genannten Angaben bezüglich der Zyklusdauer beziehen sich auf einen Dreiphasen-Anschluss mit Warmwasserversorgung von 50°C. Bei Kaltwasserversorgung können die Spülgänge je nach Wassertemperatur auch länger dauern.

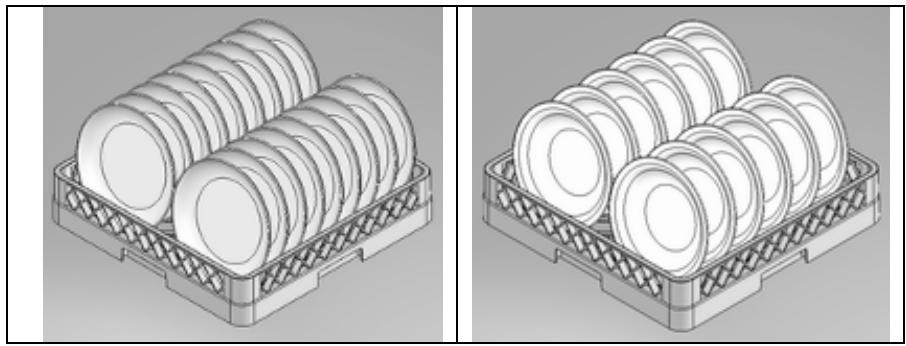

GESCHIRR EINRÄUMEN Teller Der Korb fasst 12 tiefe Teller bzw. 18 flache Teller. Feste Speiserückstände entfernen (wie Knochen, Schalen, Kerne, etc.); Teller mit trockenen Speiseresten wie Käse, Ei, etc. zuvor in kaltem Wasser einweichen lassen.

Gläser Gläser mit Rand nach unten einräumen. Besteck Besteckkorb verwenden. Besteck lose einlegen, möglichst mit dem Griff nach unten. Dabei auf etwaige Verletzungsgefahren durch Gabelspitzen oder Messerschneiden achten.

Gesamtabfluss zu Betriebsende Nach Beendigung der verschiedenen Spülgänge folgendermaßen vorgehen:

aus "AUS" stellen; - Hauptschalter - Wandschalter ausschalten; - Wasserversorgungshahn schließen; -Überlauf abnehmen (der Maschinenabfluss beginnt) ; - Nach Beendigung Filter herausnehmen ; - Das Tankinnere und die Filter mit geeigneten Mitteln reinigen; - Filter und Überlauf wieder korrekt einfügen.

Bei den Modellen mit Abflusspumpe (optional) bei Betriebsende Überlauf abnehmen und Abflussschalter Sekunden lang drücken. Sobald der Led zu blinken beginnt, beginnt der Abfluss, nach Beendigung wird die Maschine automatisch ausgeschaltet.Nach einem kompletten Abfluss empfehlen wir, die Filter zu reinigen. Dazu siehe Angaben im letzen Paragraph.

Geschirrspüler niemals mit Wasserrückständen im Tank abschalten, stets den Abfluss betätigen.

10 WARTUNG UND REINIGUNG Obwohl kein spezielles Wartungsprogramm vorgeschrieben ist, sollte die Maschine zweimal pro Jahr von einem Fachmann überprüft werden. ACHTUNG: Für beabsichtigt hervorgerufene Beschädigungen oder durch Unachtsamkeit, Nichtbeachtung der Gebrauchshinweise und –Vorschriften oder durch fehlerhafte Anschlüsse hervorgerufene Schäden trägt der Hersteller keinerlei Verantwortung.

10.1 Tägliche Reinigung Der Geschirrspüler entspricht Schutzgrad IPX4, der Gebrauch direkter Wasserstrahlen ist dennoch untersagt.

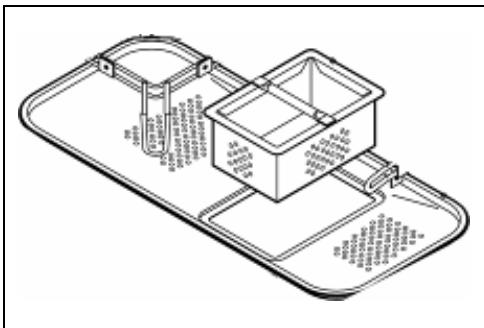

Filterreinigung nach Betriebsende Bei besonders intensivem Spülbetrieb sollte der Filter etwa nach allen 30-40 Spülgängen gereinigt werden, um die Maschine stets in betriebsfähigem Zustand zu halten. Dazu die “partielle Tankentleerung” vornehmen. Filter herausnehmen (durch einfaches Anheben, siehe Abbildung), dabei aufpassen, dass keine groben Rückstände in die Öffnung unter dem Filter fallen. Dann Rückstände von den Filtern entfernen und gründlich abspülen, anschließend wieder korrekt einsetzen. Keine spitzen oder scharfen Gegenstände verwenden. Etwaige Kalkablagerungen entfernen; - Die Oberflächen häufig und gründlich mit einem feuchten Lappen reinigen; Neutralreiniger verwenden, keine Scheuermittel, keine chlorhaltigen Mittel und keine korrosiven, für Edelstahl schädliche Mittel verwenden. Die oben genannten Mittel auch nicht zur Reinigung des Bodens unterhalb der Maschine oder des Maschinenumfelds verwenden, um durch Dämpfe oder Spritzer hervorgerufene Schäden an den Edelstählflächen zu vermeiden.

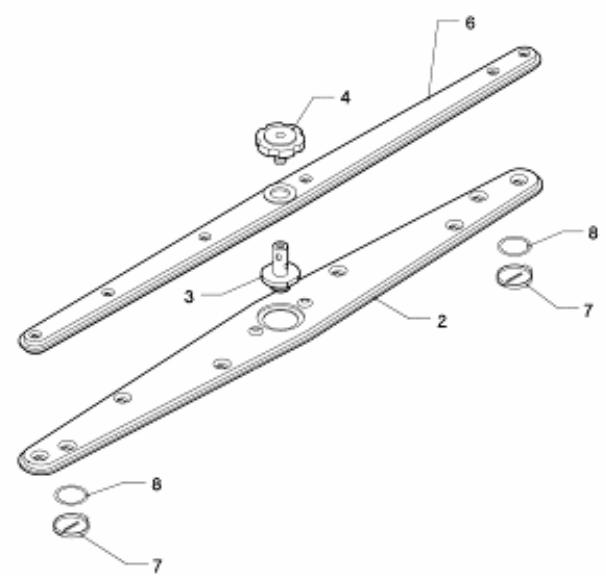

10.2 Regelmäßige Wartung Zentrale Schraube (4) entfernen und die (unteren und oberen 2-4) Spritzleisten abmontieren. Die Verschlusskappen an den Enden der Spritzleisten (7) abnehmen. Bohrungen und Düsen mit einem sauberen Wasserstrahl reinigen, kein Werkzeug verwenden, das eventuell Schäden verursachen könnte. Spritzleisten sorgfältig wieder anbringen.

Außenfläche der Maschine mit einem feuchten Tuch und Neutralreiniger abwischen und gut trocknen.

10.3 Längerer Maschinenstillstand Sollte der Geschirrspüler für längere Zeit nicht benutzt werden, so müssen die Spülmittel- und Klarspülerdosierer geleert werden, um der Kristallisierung und etwaigen Schäden an der Pumpe vorzubeugen: Dosierleitungen der Spülmittel- und Klarspülerdosierer abnehmen und in ein Gefäß mit sauberem Wasser geben, einige Spülgänge und schließlich einen kompletten Abfluss ausführen. Zum Schluss Hauptschalter ausschalten, Wasserversorgungshahn schließen. Die Dosierleitungen der Spülmittelund Klarspülerdosierer bei der erneuten Inbetriebnahme wieder einsetzen, dabei darauf achten, sie nicht zu vertauschen (rote Leitung = Spülmittel; transparente Leitung = Klarspüler). Die Maschine bei (längerem oder kürzerem) Stillstand niemals eingeschaltet lassen.

11 FEHLER UND STÖRUNGEN BENUTZER PROBLEM MÖGLICHE URSACHE MÖGLICHE BEHEBUNG SPANNUNGSKONTROLLLÄMPCHEN LEUCHTET NICHT Keine Stromspannung

Stromanschluss überprüfen.

SPÜLPROGRAMM STARTET NICHT Maschineneinlauf nicht beendet.

aufleuchtet Spülöffnungen verkrustet

UNBEFRIEDIGENDE SPÜLERGEBNISSE Warten, bis der Led

Spritzleisten abnehmen und reinigen (10.2 regelmäßige Wartung)

Zu wenig oder nicht geeignetes Spülmittel bzw. Klarspüler

Spülmittelmenge und –Typ überprüfen.

Teller /Gläser eingeräumt

Teller /Gläser gut einräumen.

Temperaturanzeige auf dem Display überprüfen, liegt sie unter 50° den Kundendienst rufen.

Niedrige Spültemperatur Spülgang eingestellt

Spülgangdauer steigern, vor allem bei besonders hartnäckigem, eingetrocknetem Schmutz.

UNBEFRIEDIGENDE NACHSPÜLERGEBNISSE Spritzleistendüsen verstopft Boiler verkalkt

Reinigung der Düsen und korrekten Betrieb des Wasserenthärters (falls vorhanden) überprüfen.

GLÄSER UND BESTECK SIND FLECKIG Klarspüler ungeeignet bzw. wird nicht richtig dosiert. Wasserhärte beträgt mehr als 12°dF oder zu große Menge gelöster Salze

Klarspülerbehälter überprüfen, Klarspüler muss für die Art des Leitungswassers geeignet sein. Bei fortbestehender Störung Kundendienst rufen.

AUCH NACH DEM ABFLUSS WASSER IM TANK Abflussleitung nicht richtig angebracht bzw. teilweise verstopft.

Sicherstellen, dass die Leitung nicht verstopft und der Abfluss nicht zu hoch angebracht ist. Siehe Anschlussschema.

12 FEHLERANZEIGE AUF DEM DISPLAY BENUTZER Bleibt die Störung auch nach dem Aus- und Wiedereinschalten der Maschine bestehen, Kundendienst rufen und die Fehleranzeige auf dem Display mitteilen: E1 E2 E3 E6 E7 E8

Boilersonde defekt Tanksonde defekt Timeout Wassereinlauf ( die Dauer für den Wassereinlauf hat die eingestellte Zeit überschritten) Fehler beim Abfluss. Nach dem Abfluss erkennt die CPU noch Restwasser im Tank: Abflusspumpe defekt (falls vorhanden), Abflussrohr verstopft, Tank-Druckregler defekt, Dauer für den Abflusszyklus zu niedrig eingestellt, Überlauf eingelegt Timeout Tank 30 Minuten Timeout Boiler 15 Minuten

ISP Sicherheitsschalter Tür

TRB Fernschalter Boiler-Heizkörper (Spule)

Télérupteur résistance Boiler (bobine)

TRV Fernschalter Tank-Heizkörper (Spule)

Télérupteur résistance cuve (bobine)

E Nachspül-Magnetventil

Electrovanne de rinçage

DB Klarspüler-Dosierer

DD Spülmittel-Dosierer

TP Fernschalter Waschpumpe (Spule)

Télérupteur pompe de lavage (bobine)

Überlastschutz Spülpumpe
