MANUAL DE USUARIO M3546N1 NEFF

Estimado/a Cliente/a:

Le damos las gracias y le felicitamos por su elección.

Este práctico aparato, moderno y funcional, está fabricado con materiales de primera calidad, los cuales han sido sometidos a un estricto Control de Calidad, durante todo el proceso de fabricación y meticulosamente ensayados para que pueda satisfacer todas sus exigencias de una perfecta cocción.

Le rogamos por tanto que lea y respete estas sencillas instrucciones para poder garantizar unos inmejorables resultados desde su primera utilización. Contiene información importante, no solo para el uso, sino también para su seguridad y mantenimiento.

Durante su transporte, nuestros productos necesitan de un embalaje protector eficaz. Respecto al mismo nos limitamos a lo absolutamente imprescindible, todo el embalaje es perfectamente reciclable. Usted, al igual que nosotros, puede contribuir en la conservación del entorno, depositelo en el contenedor más cercano a su domicilio dispuesto para este fin. El aceite desechado no debe tirarlo por el fregadero ya que origina un gran impacto medioambiental. Deposítelo en un recipiente cerrado y entréguelo en un punto de recogida o en su defecto depositelo en su cubo de basura (acabará en un vertedero controlado, no siendo la mejor solución pero evitamos la contaminación de las aguas)

Sus hijos y usted mismo lo agradecerán. Antes de deshacerse de un aparato desechado, inutilícelo. Entréguelo seguidamente a un centro recolector de materias reciclables. Las señas de este centro más próximo le podrán ser indicadas por su Administración Local.

Embalajeyaparatosusados

Si en la placa de características de su aparato aparece el sím bolo

; siga las siguientes instrucciones:

Eliminaciónderesiduos respetuosaconelmedio ambiente

Desenvuelva el aparato y deshágase del embalaje de manerarespetuosaconelmedioambiente.

EsteaparatocumpleconlaDirectivaeuropea 2002/96/CEsobreaparatoseléctricosyelectrónicos identificadacomo(Residuosdeaparatoseléctricosy electrónicos).

Ladirectivaproporcionaelmarcogeneralválidoen todoelámbitodelaUniónEuropeaparalaretiraday lareutilizacióndelosresiduosdelosaparatos eléctricosyelectrónicos.

CONTENIDO

Advertencias de seguridad 51

Así se presenta su paca de acción 53

Quemadores de gs 54

Protección contra sobrecalentamiento 55

Diámetros recipientes aconsejados 55

Consejos de cocinado 56

Advertencias de uso 57

Respecto del cocinado 57

Respecto de la limpieza y conservación .....58

Situaciones anómalas....59

Condiciones de garantía 60

Advertencias de seguridad

☐ Lea atentamente este manual de uso para cocinar en este aparato de una manera efectiva y segura.
□ Según la normativa vigente, la instalación y transformación de gas sólo puede ser realizada por un técnico autorizado oficialmente.
□ Antes de instalar su nueva placa de cocción compruebe que las medidas son las correctas.
Este aparato no debe conectarse a un dispositivo de evacuación de los productos de combustión.
Las siguientes instrucciones solamente son válidas para los países cuyo símbolo aparece en el aparato, es necesario recurrir a las instrucciones técnicas para la adaptación del mismo a las condiciones de utilización del país.
Este aparato ha sido diseñado sólo para uso doméstico, no estando permitido su uso comercial o profesional. Este aparato no puede ser instalado en yates o caravanas. La garantía únicamente tendrá validez en caso de que se respete el uso para el que fue diseñado.
Es indispensable que el lugar donde esté instalado el aparato disponga de la ventilación reglamentaria en perfecto estado de uso.
No permita que el aparato sufra fuertes corrientes de aire, ya que podrían apagarse los quemadores.
Este aparato sale de la fábrica ajustado al gas que indica la placa de características. Si fuera necesario un cambio llame a nuestro servicio de asistencia técnica.
☐ No manipule el aparato en su interior. En caso de ser necesario, llame a nuestro servicio de asistencia técnica.
□ Guarde bien las instrucciones de uso y montaje, para poder entregarlas junto con el aparato, si el mismo cambia de dueño.
No ponga en funcionamiento un aparato dañado.
Las superficies de aparatos de calefacción y cocción se calientan durante el funcionamiento, actúe con precaución. Mantenga siempre alejado a los niños.

Utilice el aparato únicamente para la preparación de comidas, nunca como calefacción.
Grasas o aceites calentados excesivamente pueden inflamarse fácilmente. Por ello la preparación de comidas con grasas o aceites, como por ejemplo patatas fritas, deben ser vigiladas.
No echar nunca agua si la grasa o aceite está ardiendo ¡PELIGRO! de quemaduras, cubra el recipiente para sofocar el fuego y desconecte la zona de cocción.
En caso de avería, corte la alimentación de gas y electricidad del aparato. Para su reparación llame a nuestro servicio de asistencia técnica.
No coloque recipientes deformados que se muestren inestables sobre placas y quemadores, para evitar que se puedan volcar accidentalmente.
Si un grifo se agarrota, no hay que forzarlo. Llame inmediatamente a nuestro servicio técnico oficial, para que proceda a su reparación o sustitución
Durante la utilización de su encimera de gas evite las corrientes de aire y derramar líquidos fríos. Puesto que puede provocar la rotura de cristal.
No utilice máquinas de limpieza a vapor para limpiar la placa de cocción, ya que hay riesgo de electrocución.
Este aparato no está destinado para ser usado por personas (incluidos niños) cuyas capacidades físicas, sensoriales o mentales estén reducidas, o carezcan de experiencia o conocimiento, salvo si han tenido supervisión o instrucciones relativas al uso del aparato por una persona responsable de su seguridad.
Durante el funcionamiento, el aparato no debe dejarse sin vigilancia.
Los gráficos representados en este libro de instrucciones son orientativos.

EN CASO DE NO OBSERVARSE LAS ADVERTENCIAS DE SEGURIDAD ANTERIORES, EL FABRICANTE DECLINA TODA RESPONSABILIDAD.

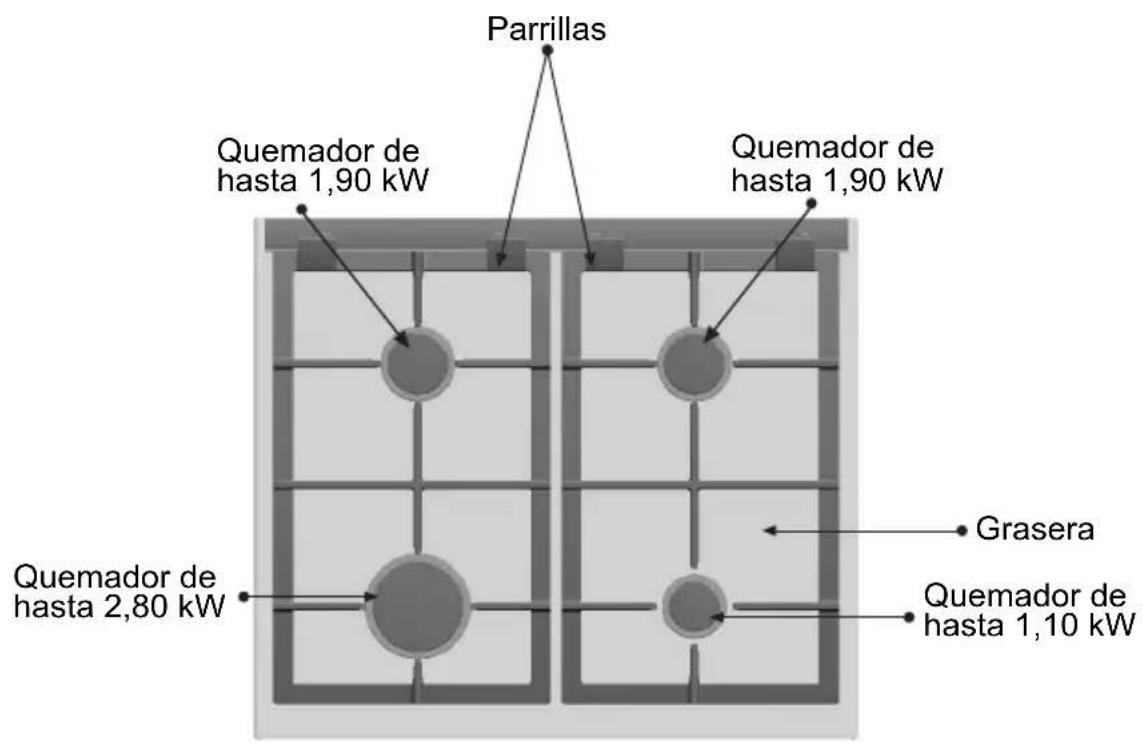

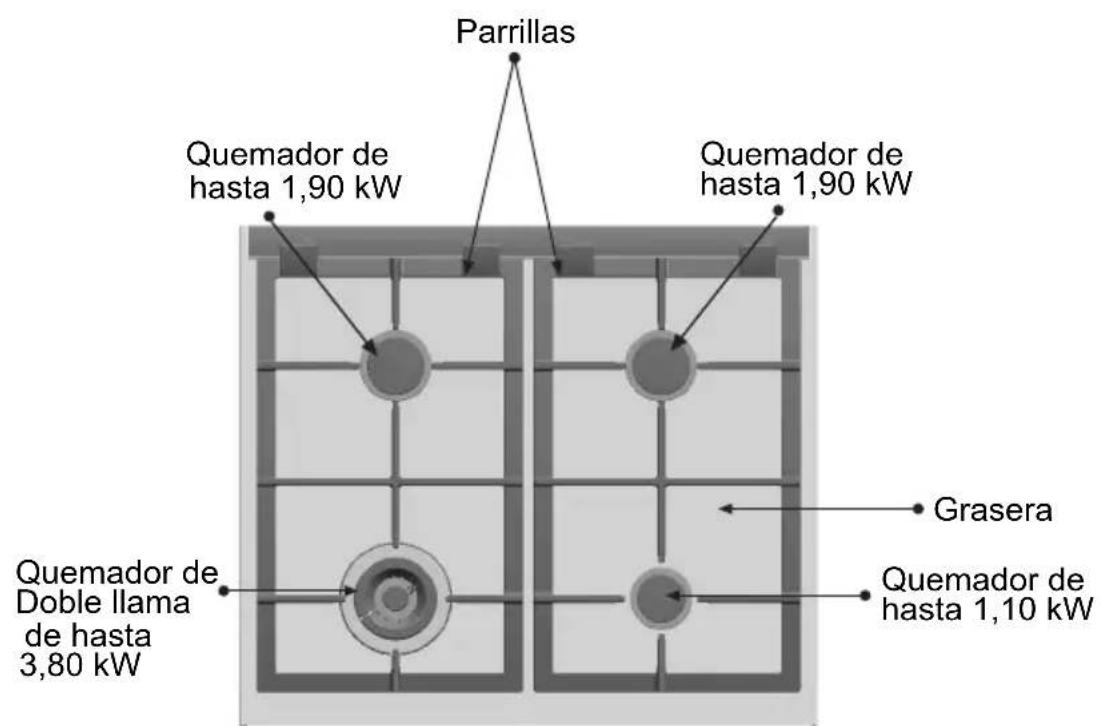

Así se presenta su placa de cocción:

Parrillas Quemador de hasta 1,90 kW Quemador de hasta 1,90 kW Quemador de hasta 2,80 kW Grasera Quemador de hasta 1,10 kW

Parrillas Quemador de hasta 1,90 kW Quemador de hasta 1,90 kW Quemador de Doble llama de hasta 3,80 kW Grasera Quemador de hasta 1,10 kW

Quemadores de gas

Fig 1.

Cada mando de accionamiento situado en el horno o panel de mandos, tiene señalado el quemador que controla.

Fig 1.

Para encender un quemador, presionar el mando de quemador elegido y gírelo hacia la izquierda, hasta la posición de máximo manteniendolo en esa posición unos segundos, hasta que el quemador se encienda y suéltelo, regulando después a la posición deseada. Si no se produce el encendido repita la operación.

Si las bujías están sucias el encendido será defectuoso, mantenga la máxima limpieza. Realizar ésta con un cepillo pequeño, teniendo en cuenta que la bujía no debe sufrir impactos violentos.

En caso de apagarse el quemador durante el funcionamiento (p. ej. debido a la corriente de aire), el aparato enciende automáticamente la zona de cocción.

Si el reencendido no se realiza con éxito (p. ej. debido a restos de comida en el quemador), el suministro de gas a este quemador queda interrumpido y se produce una se al ac stica. Girar el mando de control hasta ● y comprobar si es posible solucionar el fallo mediante la tabla de la página 59.

Cada zona de cocción está equipada de un dispositivo de seguridad. Es decir, que si se apaga la llama, deja de salir gas.

En caso de anomalías en el funcionamiento, el sistema de seguridad le informará mediante señales acústicas (ver apartado "Situaciones anómalas").

Trancurridas 6 horas de funcionamiento, el aparato se apaga automáticamente. Coloque todos los mandos en la posición de ●el aparato ya se puede volver a a encender.

Para apagar, gire el mando hacia la derecha hasta la posición ●

Su moderna y funcional placa de cocción, dispone de unos grifos progresivos que le permiten encontrar entre la llama máxima y la mínima la regulación necesaria.

Según modelo, su placa de cocción puede disponer de un quemador de doble llama, muy práctico y cómodo para cocinar con paelleras, wok chino (toda clase de platos asiáticos) etc.

El uso del aparato a gas produce calor y humedad en el local donde está instalado. Debe asegurarse una buena ventilación de la cocina: mantener abiertos los orificios de ventilación natural, o instalar un dispositivo de ventilación mecánica (campana extractora)

El uso continuado de su aparato puede requerir una ventilación adicional, por ejemplo abrir una ventana (sin provocar corrientes) o incrementar la potencia de la ventilación mecánica si existe.

Una llama de color naranja es normal y ocurre cuando hay polvo en el ambiente, se ha producido derrame de líquidos, etc.

Protección contra sobrecalentamiento

La encimera está equipada con un sistema de protección contra un posible sobrecalentamiento para proteger así la instalación eléctrica.

Gire todas los mandos de control a la posición ●. Espere hasta que el aparato se haya enfriado lo suficiente Ahora puede volver a utilizar el aparato normalmente.

Diámetro recipientes (cm) aconsejados

Según modelo:

QUEMADOR	MÍNIMO ∅ RECIPIENTE MÁXIMO ∅ RECIPIENTE
Doble llama : 3,80 kW	22 cm	28 cm
Rápido	22 cm	26 cm
Semi-rápido	14 cm	20 cm
Auxiliar	12 cm	14 cm

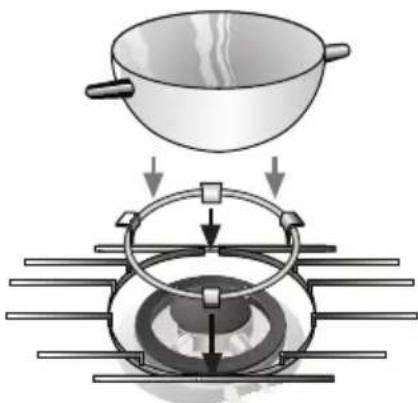

Parrillas Supletorias:

Fig. 3.

Según modelo, su aparato puede incluir un suplemento de parrilla imprescindible, en el quemador de doble llama para recipientes de diámetro mayor de 26 cm, planchas de asado, cazuelas de barro y en toda clase de recipientes cóncavos ( wok chino, etc.) Fig. 3.

Parrilla cafetera: Según modelo, su aparato puede incluir un suplemento de parrilla cafetera, exclusivamente para el quemador auxiliar con recipientes de diámetro menor de 10 cm.

El fabricante declina cualquier responsabilidad si no utiliza o utiliza incorrectamente estas parrillas adicionales.

Consejos de cocinado:

Estos consejos son orientativos

Muy fuerte Fuerte Medio Lento
Doble llama	Hervir, cocer, asar, dorar, paellas,comida asiática (wok).	Recalentar y mantener calientes: platos preparados, platos cocinados.
Rápido	Escalope, bistec,tortilla, frituras.	Arroz, bechamel, ragout.	Coción Vapor: Pescado, verduras.
Semi-rápido	Patatas vapor, verduras frescas, potajes, pastas.	Recalentar y mantener platos cocinados y hacer guisos delicados.
Auxiliar	Cocer: Guisos, arroz con leche, caramelo.	Descongelar y cocer despacio: Legumbres, frutas, productos congelados.	Hacer/fundir: mantequilla, chocolate, gelatina.

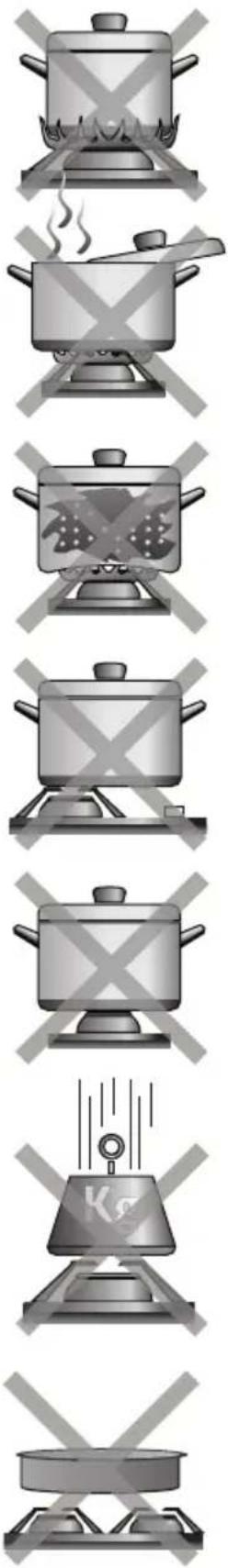

Advertencias de uso respecto del cocinado

NO

No utilice recipientes pequeños en quemadores grandes. La llama no debe tocar los laterales del recipiente.

No cocine sin tapa o con ésta desplazada, se desperdicia parte de la energía.

No utilice recipientes con fondos irregulares, alargan el tiempo de cocinado y aumentan el consumo de energía.

No coloque el recipiente desplazado sobre el quemador, podría volcar.

No utilice recipientes de gran diámetro en los quemadores cercanos a los mandos, que una vez centrados en el quemador puedan llegar a tocarlos y acercarse tanto que eleve la temperatura en esa zona y pueda causar daños.

No coloque los recipientes directamente sobre el quemador.

No utilice pesos excesivos no golpee la placa de cocción con objetos pesados.

No utilice dos quemadores o fuentes de calor para un solo recipiente.

Evite la utilización de planchas de asado, cazuelas de barro, etc... Prolongadamente a máxima potencia.

sí

Utilice siempre recipientes apropiados a cada quemador, así evitará un consumo excesivo del gas y manchado de los recipientes.

Ponga siempre la tapa.

Utilice sólo ollas, sartenes y cazuelas con fondo plano y grueso.

Coloque el recipiente bien centrado sobre el quemador.

Coloque el recipiente sobre la parrilla.

Asegúrese de que las parrillas y tapas de los quemadores estén bien colocados antes de su uso.

Maneje los recipientes con cuidado sobre la placa de cocción.

Utilice un solo recipiente por quemador.

Utilice la parrilla supletoria en el quemador de doble llama.

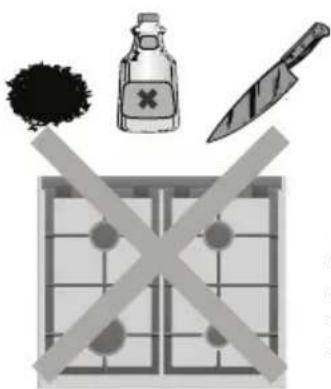

Normas de uso para Cristal: Limpieza y conservación NO SÍ

No utilice detergentes en polvo, sprays para limpieza de hornos o esponjas abrasivas que puedan rayar el vidrio.

Nunca emplee objetos punzantes tales como estropajos metálicos o cuchillos para quitar restos de alimentos endurecidos sobre la superficie. No utilice un cuchillo, rasqueta o similar para limpiar la unión del cristal con los embellecedores de los quemadores o con los perfiles embellecedores metálicos.

No deslice sobre el vidrio los recipientes, ya que puede rayarlo. Asimismo, evite caídas de objetos duros o puntiagudos sobre el cristal. No golpee la placa de cocción por ninguno de sus cantos.

Los granos de arena, por ejemplo procedentes de la limpieza de hortalizas y verduras, rayan la superficie del cristal.

Limpie la superficie del elemento calefactor una vez frío cada vez que le utilice. Incluso las pequeñas suciedades se queman al volverlo a conectar.

Para mantener limpios los quemadores y las parrillas deben limpiarse periódicamente sumergiéndolos en agua jabonosa y frotandolos con un cepillo no metálico con el fin de que agujeros y ranuras estén perfectamente libres para proporcionar una llama correcta. Seque las tapas de los quemadores y parrillas siempre que se hayan mojado.

Utilice un rascador para vidrio, y siempre de forma plana sobre el cristal, poniendo especial cuidado de no aproximarlo a los embellecedores de los quemadores de gas.

Después de la limpieza y secado de quemadores, asegúrese de que las tapas estén bien colocadas sobre el difusor de llama del quemador.

El azucar fundido o los alimentos con elevado contenido de azúcar que se hubieran derramado, deberán eliminarse inmediatamente de la zona de cocción con ayuda de la rasqueta de vidrio ATENCIÓN: Tenga cuidado de no dañar los pivotes donde registran las parrillas al retirarlas.

Despues de lavar las parrillas séquelas completamente antes de volver a cocinar con ellas, la presencia de gotas de agua o zonas húmedas al comienzo de la cocción puede ocasionar eventuales puntos de deterioro del esmalte.

Tenga cuidado con los tacos de las parrillas cuando las limpie, estos podrían soltarse y rallar el cristal o el perfil con la parrilla en su próxima utilización.

Situaciones anómalas

No siempre hay que llamar al servicio de asistencia técnica. En muchos casos, Ud. mismo puede remediarlo. La siguiente tabla contiene algunos consejos.

Nota importante:

Sólo el personal autorizado de nuestro Servicio Técnico puede efectuar trabajos en el sistema funcional gas y eléctrico.

¿Qué pasa?	Causa probable Remedio
general está averiado?	-Fusible defectuoso....si el funcionar	-Comprobe el cieblosible en la caja general de fusibles y cambiarlo si está averiado.-Comprobar en la caja general de entrada si se ha disparado el automático o un diferencial.
	-El automático o un diferencial de instalación ha podido dispararse.
...si el encendido eléctrico no funciona?	-Pueden existir residuos de alimentos o de limpieza entre la bujía y los quemadores.-Los quemadores están mojados.-Las tapas del quemador están mal colocadas.	-El espacio entre bujía y quemadores debe ser cuidadosamente limpiado.-Secar cuidadosamente las tapas del quemador.-Compruebe que las tapas han sido bien colocadas.
...si la llama de los quemadores no es uniforme?	-Las diferentes partes del quemador han sido colocadas incorrectamente.-Las ranuras de salida de gas de los quemadores están sucias.	-Sitúe correctamente las diferentes piezas.-Limpie las ranuras de salida de gas de los quemadores.
...si el flujo de gas no parece normal, o no sale gas?	-Esté cerrado el paso de gas debido a llaves intermedias.-Si el gas proviene de una bombona, ésta puede estar vacía.	- Abrir las posibles llaves intermedias.-Cambie la bombona por una llena.
...si hay olor a gas en el recinto de la cocina?	-Algún grifo está abierto.-Posible fuga en el acoplamiento a la bombona.	-Proceda a comprobarlo.-Cerciórese de que el acoplamiento está correcto.
...si se apaga algún quemador y se emite una señal acústica?	-El sistema de seguridad se ha activado, cortando el paso de gas.	-Coloque el mando del quemador en posición de apagado. La señal cesará. Puede utilizar su placa de de cocción con normalidad.
...si se apagan todos los quemadores y se emite una señal acústica?	-Sobrecalentamiento de la placa de cocción.	-Coloque todos los mandos en posición de apagado. La señal cesará. Espere 30 min. antes de volver a utilizar la placa de cocción. Si la señal no cesa, llame al Servicio Técnico.
...si se apagan todos los quemadores y se emite una señal acústica?	-Detección de un fallo general.	-Después de un minuto se producirá un pitido, si no se produce, llame al Servicio Técnico.

En caso de llamar a nuestro Servicio Técnico, sirvase indicar:

E - NR FD

Estas indicaciones figuran en la placa de características de su aparato. Situada en la parte inferior de su placa de cocción.

Condiciones de garantía

Las condiciones de garantía aplicables a este aparato son las establecidas por la representación de nuestra empresa en el país dónde se haya efectuado la compra. Si se desea, el vendedor al que se la haya comprado el aparato estará en todo momento dispuesto a facilitar detalles al respecto. En cualquier caso, para hacer uso de la garantía habrá que presentar el comprobante de compra.

Reservado el derecho de modificaciones.
